Сеялка - культиватор СКП -2,1Б. Подготовка к работе

6.1   Сборку  посевного комплекса производить на ровной площадке.

6.2   Произвести расстановку сеялок согласно рисунку 20, установить соединительные устройства поз.3.

ВНИМАНИЕ Соединительные устройства устанавливать строго в соответствии с рисунком 16, под рамами сеялок.

6.3   На дуги прицепов навесить сцепку поз.2.

6.4   Присоединить сцепку к прицепной скобе трактора, а выводы гидросистемы посевного комплекса- к гидросистеме трактора.

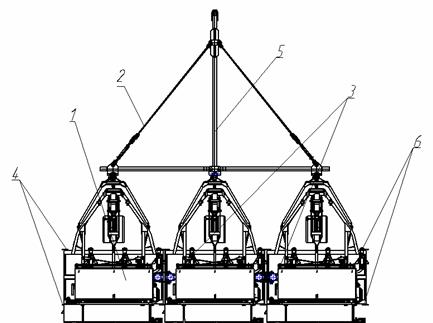

Рисунок 20. Посевной комплекс КСКП 2,1Б х3

1-сеялка СКП-2,1Б-3шт.; 2-сцепка; 3-соединительное устройство;                         4,6-световозвращатели; 5-гидросистема.

6.5 Собрать гидросистему посевного комплекса (см. рисунок 17) и проверить его работу пробным переводом сеялок из транспортного положения в рабочее и обратно.

При соединении трактора со сцепкой и сеялками необходимо выполнить обязательное условие нормальной работы посевного комплекса, исключающее разрыв цепной подвески, перегрузку передней опоры и чрезмерное заглубление переднего ряда сошников:

В рабочем положении сеялки расположение трех точек: прицепной скобы трактора поз.1 (см. рисунок 21), серьги поз.2 сеялки и оси пальцев прицепа поз.3 сеялки должно быть на одной горизонтальной линии. Достигается это путем регулирования длины цепной подвески поз.4 прицепа сеялки и установкой высоты прицепной скобы заднего навесного устройства трактора.

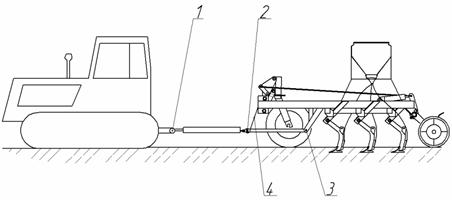

Рисунок 21. Составление агрегата

1 – прицепная скоба трактора; 2 – серьга; 3 – палец крепления прицепа;     4 - цепная подвеска

6.6 По завершении сборки агрегата необходимо убедиться в том, что соединительное устройство, расположенное на стыке двух соседних сеялок, будет функционировать нормально: кронштейн поз.2 (см. рисунок 16) должен находится посередине вилки поз.1

а) проверяется это при пробном заезде агрегата в поле, когда сошники заглублены на нужную глубину. Агрегат следует остановить плавно, чтобы не нарушить расположение сеялок, установившееся в рабочем (нагруженном)  состоянии, при этом рамы сеялок должны быть выстроены в одну линию в поперечном направлении и иметь равный зазор между собой.

б) несоответствие требуемому условию устранить путем смещения точек прицепа секций по отверстиям плиты сцепки поз.5 (см. рисунок 15), либо регулированием натяжения шпренгелей поз.8 стяжной гайкой поз.6.

6.7 Включить гидросистему посевного комплекса на подъем, тем самым освободив транспортные упоры поз.3 (см. рисунок 2), и откинуть их назад.

6.8 На ровной площадке опустить сеялки на сошники.

6.9 Проверить правильность расстановки сошников по схеме

(см. рисунок 22).

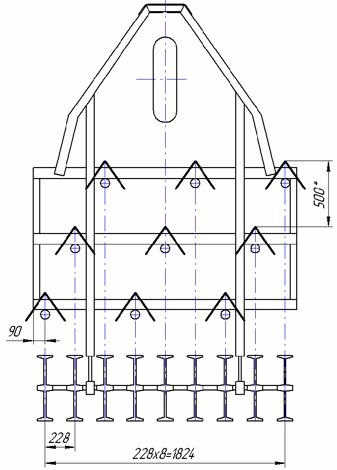

Рисунок 22. Схема расположения сошников

6.10 Подтянуть все наружные резьбовые соединения.

Нормы затяжки ответственных резьбовых соединений указаны в таблице 1.

Таблица 1. Нормы затяжки резьбовых соединений

6.11 Проверить натяжение втулочно-роликовых цепей.

Стрела провисания ведомой ветви в середине пролета под приложенным усилием  15…16 кг должна составлять 30±10 мм.

6.12 Проверить давление в шинах пневматических колес (0,19…0,2 МПа / 1,9…2,0 кг/см²)

6.13 Смазать все вращающиеся части сеялки, имеющие пресс-масленки, согласно схеме смазки (см. рисунок 27).

Обратить особое внимание на смазку ступиц колес и подшипниковых узлов батареи катков.

6.14 Звездочки и втулочно-роликовые цепи не смазывать.

6.15 Проверить, не остались ли в зернотуковом ящике инструменты, крепежные детали или другие посторонние предметы, которые могут при работе сеялки вызвать поломку высевающих аппаратов или элементов привода.

6.16          Проверить надежность работы разобщителя механизма привода: в транспортном положении сеялки храповые кулачки звездочек поз. 4 и поз.12 (см. рисунок 23) должны быть разомкнуты с зазором 1,5…2,0 мм.

 Регулировка разобщителя механизма привода производится за счет смещения поводка неподвижного кулачка поз.5 (см. рисунок 12) относительно кронштейна рамы, на котором он закреплен.

Рисунок 23. Регулировка храпового механизма

1 –звездочка z = 16;  2 – звездочка z = 12

6.17 Установить световозвращатели передний поз. 5 и задний поз.6 на рамы крайних сеялок посевного комплекса  в местах, указанных на рисунке 20, (на примере  3-х сеялочного посевного комплекса) и закрепить их на раме согласно рисунку 24.

На посевных комплексах с другим числом сеялок схема установки световозвращателей та же.

                                  Рисунок 24. Крепление световозвращателя
