Комбайн КЗС-1218. Очистка

Комбайн КЗС-1218. Очистка

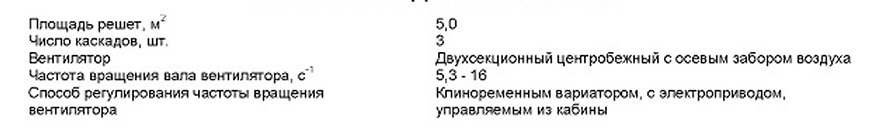

Технические данные очистки

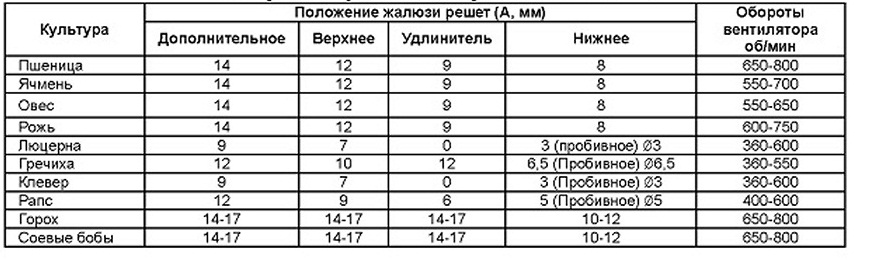

Настройка рабочих органов очистки

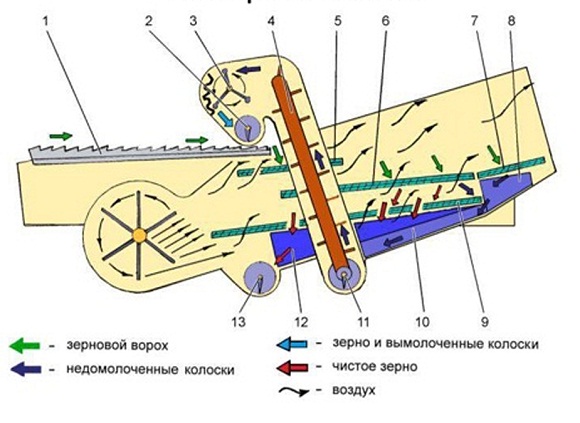

Схема работы очистки

1 - доска стрясная

2 - шнек распределительный

3 - устройство домолачивающее

4 - элеватор колосовой

5 - решето дополнительное

6 - решето верхнее

7 - удлинитель

8 - поддон удлинителя

9 - решето нижнее 10- поддон колосовой

11 - шнек колосовой

12 - поддон зерновой 13-шнек зерновой

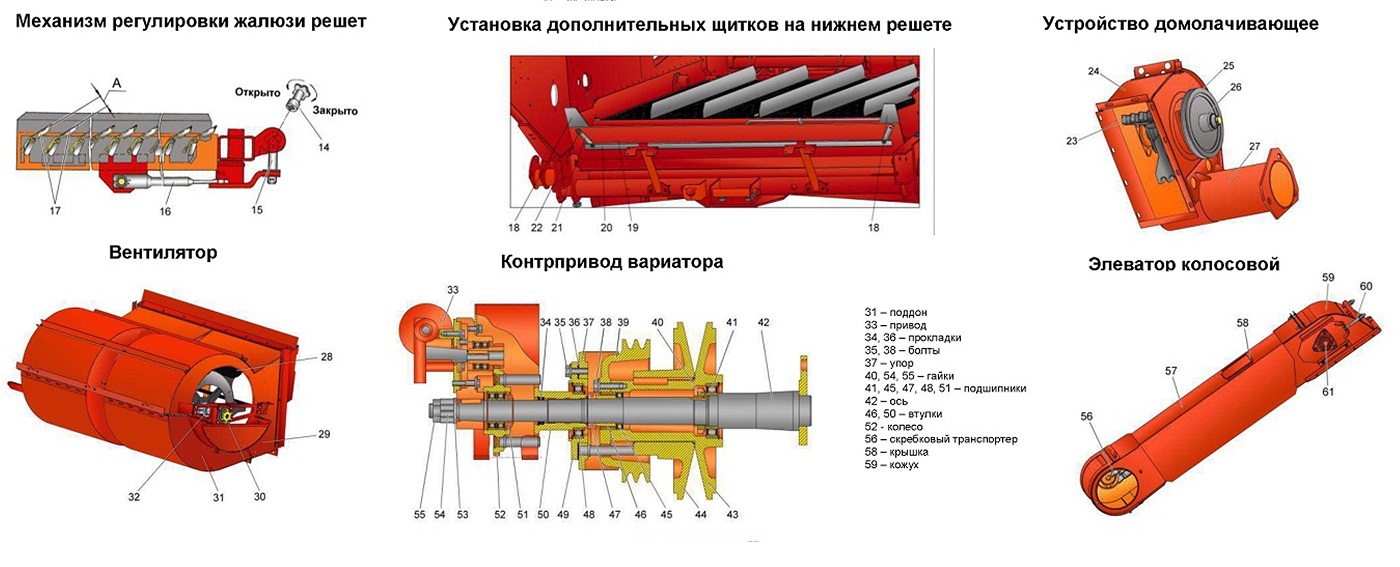

14 - трубчатый регулировочный ключ

15 - механизм регулировки 16. 60 - тяги

17- жалюзи решет

18 -дополнительные щитки

19 • щиток

20. 21 • планки

22 - детали крепления

23- ротор

24. 49. 57 - корпуса

25. 39. 43. 44-шкивы

26. 32, 61 - валы

27 • опора

28 - крылач

29 - кожух сдвоенный

30 звёздочка
