Досборка жатки комбайна КЗС-1218

В целях пожаротушения установите на жатку две швабры 4 (рисунок

2.4) диаметром черенка до 45 мм (приобретаются хозяйством). Швабры

4 устанавливаются на задней стенке жатки в верхнюю скобу 1 и нижнюю скобу 2 до упора в площадку 3.

Установка электрооборудования на транспортную тележку

Установите фонари задние 3 (рисунок 2.5) на кронштейны балки габаритной 2 и каждый фонарь закрепите при помощи двух винтов М6-6ех20 с гайками и шайбами, взятых из комплекта ЗИП и подключите колодки жгутов.

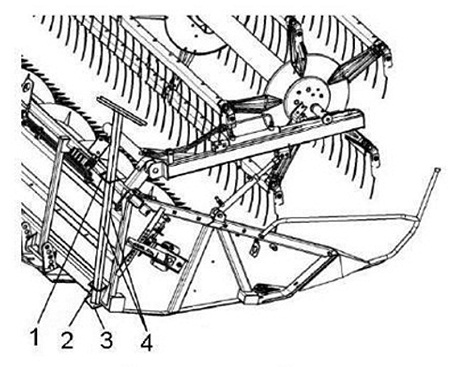

Рисунок 2.4 - Установка на жатку швабр

1- верхняя скоба;
2 - нижняя скоба;
3 - площадка;
4 - швабры

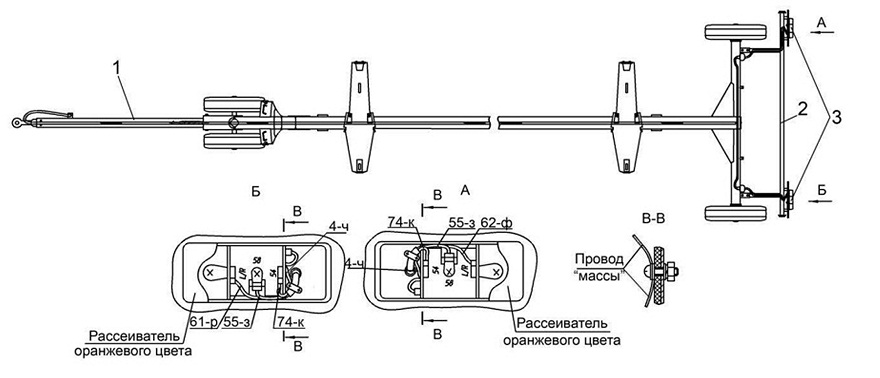

Рисунок 2.5 - Установка электрооборудования на транспортную тележку

1 - рама тележки; 2 - балка габаритная; 3 - фонари Условные обозначения цветов проводов:
3 - зеленый; К - красный; Р - розовый; Ф - фиолетовый; Ч - черный
