Защищенный бортовой накопитель ЗБН-1-3. Руководство - часть 8
На страницах
ЗБН
-1-3
сер
.3
РУКОВОДСТВО
ПО
ТЕХНИЧЕСКОЙ
ЭКСПЛУ
АТАЦИИ
ТЕХНОЛОГИЧЕСКАЯ КАРТА № 208
К РО __________
219 - 224
Пункт РО
Наименование работы Копирование информации из ЗБН-1-3 сер.3
Трудоемкость
__________
после авиационного происшествия
________ чел. ч.
Ко
нт
Работы, выполняемые
Содержание операции и технические требования (ТТ)
при отклонениях
ро
ль
от ТТ
1 Внешний осмотр защищенного бортового накопителя ЗБН-1-3 сер.3
1.1 Провести внешний осмотр ЗБН-1-3 сер.3, обращая внимание на:
- внешний вид устройства (наличие шильдика, механические повреждения, цвет,
обгорание и т.д.);
- состояние внешних электрических соединителей.
1.2 По результатам внешнего осмотра составить Акт с указанием даты осмотра, номера
ЗБН-1-3 сер.3 (при наличии шильдика), номера ЛА, фамилий участников осмотра и
подробным изложением результатов осмотра.
1.3 Копирование информации с неразрушенного ЗБН-1-3 сер.3 осуществляется по
технологической карте № 205.
2 Копирование информации с разрушенного ЗБН-1-3 сер.3
2.1 Работы по извлечению «Устройства запоминающего» из корпуса разрушенного
ЗБН-1-3 сер.3 проводятся техническим персоналом, прошедшим специальное обучение
и имеющим удостоверение о допуске к данной работе.
2.2 Для проведения внешнего осмотра «Устройства запоминающего» необходимо:
- отвернуть 14 винтов поз. 2 (рис.201), крепящих крышку поз. 1 (рис.201) к корпусу
поз. 3 (рис.201);
- снять крышку поз. 1 (рис.201);

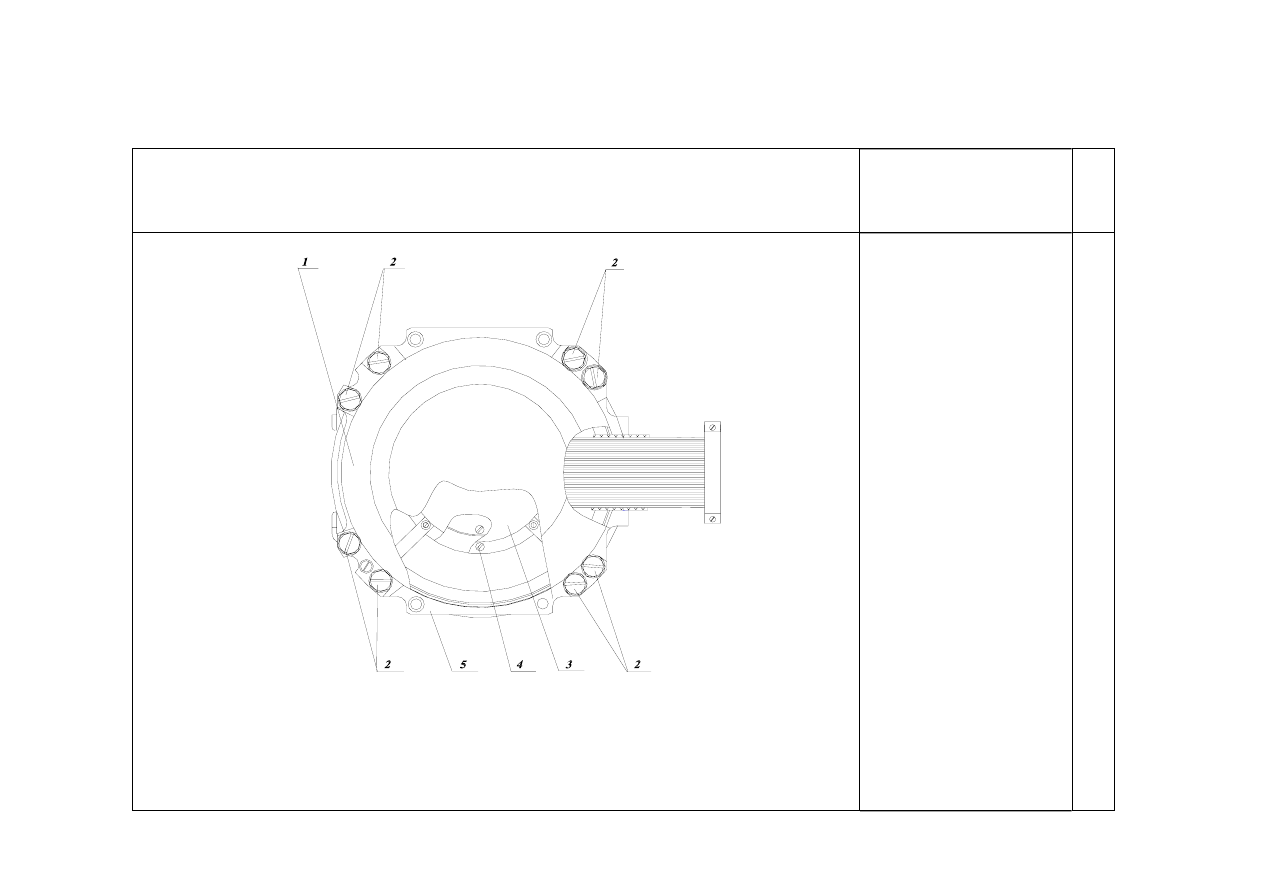

- отвернуть 8 винтов поз. 2 (рис.202), крепящих крышку поз. 1 (рис. 202) к корпусу
ЗМП-1 поз. 5 (рис. 202);
