По  способу  наведения  ЗУР  на  цель  различают  комплексы  с

теленаведением, с самонаведением, а также с комбинированным наведением.



По  степени  автоматизации  процесса  наведения  рассматривают

автоматические, полуавтоматические и неавтоматические комплексы.



По  дальности  действия  ЗРК  разделяют  на  комплексы  дальнего

действия, средней дальности, малой дальности и ближнего действия.



К  ЗРК  дальнего  действия  относятся,  в  первую  очередь,  ЗРК  ПВО  ВВС.

Они являются  всепогодными, могут быть  самоходными или буксируемыми.

Оснащены  ракетами,  предназначенными  для  поражения  целей  на  дальностях

свыше 200 км.



ЗРК  средней  дальности  имеют  дальность  стрельбы  в  несколько

десятков

километров.

Они

наиболее

многочисленны,

являются

всепогодными,

автоматическими,

могут

быть

стационарными,

самоходными  или  буксируемыми,  и  предназначены  для  решения  задач

ПВО, как страны, так и кораблей и войск.



К  ЗРК  малой  дальности  и  ближнего  действия  относятся  комплексы  с

дальностью  стрельбы  в  несколько  километров.  В  первую  очередь  они

обеспечивают  противосамолетную  оборону  войск  и  кораблей  от

низколетящих целей. Как правило, это самоходные или переносные ЗРК.



Принцип  действия  современных  ЗРС  заключается  в  реализации

положения  о  централизованном  управлении  ЗРК  в  сочетании  с  их

самостоятельными боевыми действиями.

В соответствии с этим  принципом командный пункт ЗРС осуществляет

обнаружение  и  сопровождение,  целераспределение  и  целеуказание  по

целям,  летящим  в  основном  на  средних  и  больших  высотах.  По  целям,

сопровождаемым РПН, производится пуск и наведение ракет.



Исходя из изложенного принципа, в системе можно выделить (рис. 15):

  контур управления ЗРК;



контур наведения ракет на цель.






20

Контур управления ЗРК включает:

  радиолокатор обнаружения;

  пункт боевого управления КПС;

  радиолокатор подсвета и наведения ЗРК;

  цель.

ЗРК  через  РПН  поочередно  ведут  обмен  информацией  с  командным

пунктом системы. Замыкается контур через цель.



РЛО  осуществляет  обнаружение  целей  в  зоне  обзора.  При  появлении  на

входе  приемного  устройства  РЛО  отраженных  сигналов  производится

автоматическое  определение  координат  целей  в  каждом  периоде  обзора.

Полученные  координаты  поступают  на  пункт  боевого  управления  КПС,  где

производится  автоматический  захват  целей  на  сопровождение  и  расчет  их

траекторий.



По результатам  расчета  траекторий  осуществляется автоматическое

распределение  целей  между  готовыми  к  бою  ЗРК.  При  достижении  целями

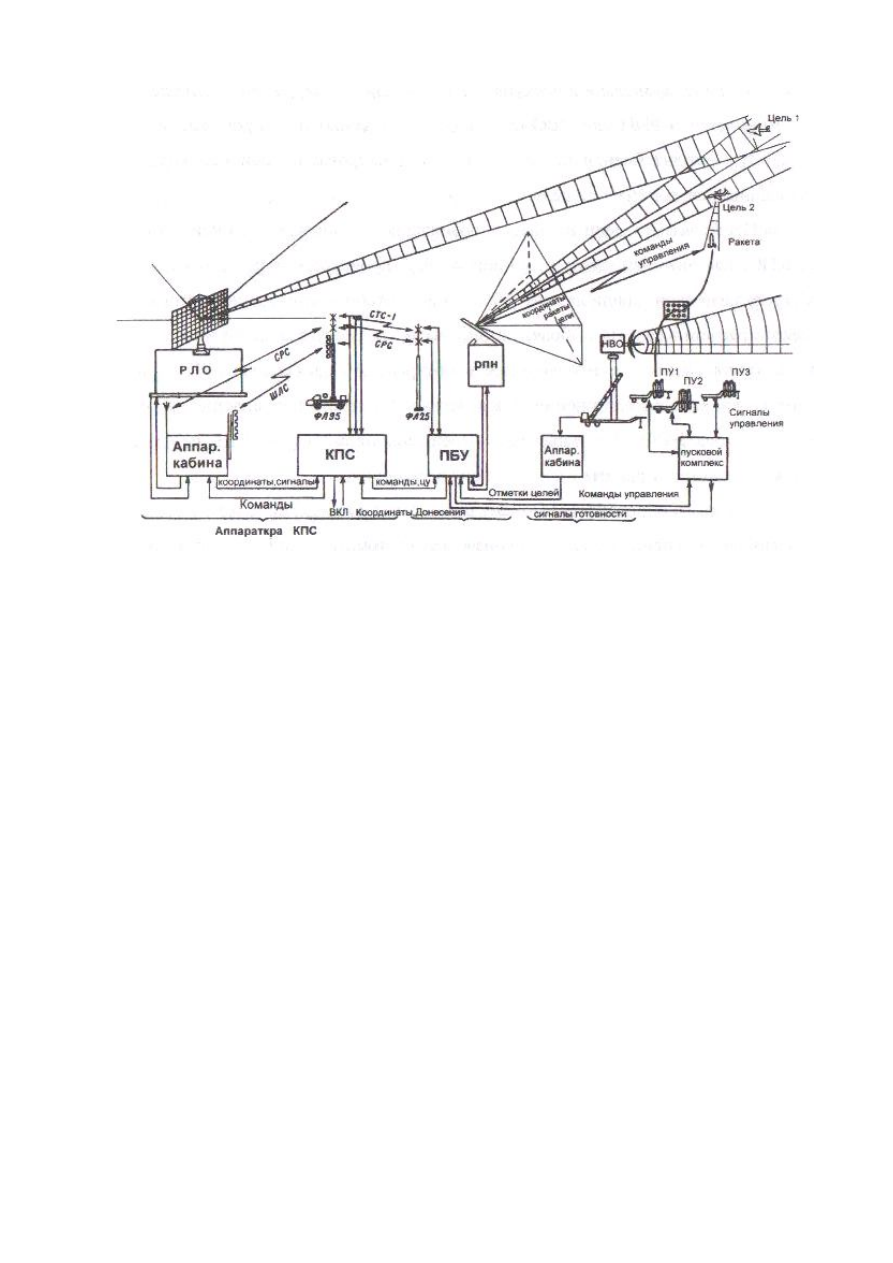

Рис. 14. Принцип действия ЗРС С-300 ПС




21

заданного  рубежа  производится  выдача  ЦУ.  Отработка  целеуказаний  в  ЗРК

производится  автоматически.  При  этом  РПН  разворачивается  на  цель  по

азимуту и осуществляет обзор пространства по угловым координатам, дальности

и  скорости  в  пределах  сектора  допоиска.  При  обнаружении  цели  в  секторе

допоиска  производится  захват  ее  на  сопровождение.  После  этого  может

отрабатываться очередное целеуказание.

После  захвата  цели  на  сопровождение  радиолокатором  подсвета  и

наведения,  на  КПС  поступает  точная  информация  о  ее  координатах.  Эта

информация  отождествляется  с  данными  по  этой  цели,  полученными  от  РЛО.

При  совпадении  координат  цели  КПС  продолжает  сопровождение  цели  по

данным  РПН.  РЛО  сопровождать  такую  цель  прекращает.  При  срыве

автосопровождения  цели  РПН,  возобновляется  ее  сопровождение  РЛО  и

целеуказание  продолжает  поступать  на  ЗРК.  При  обнаружении  низколетящих

целей  РПН  или  НВО,  боевой  расчет  зрдн  производит  их  захват  на

сопровождение РПН.



После  захвата  цели  на  автосопровождение  информация  по  ней

поступает на КПС, где проводится оценка возможности обстрела цели данным

или  другим  ЗРК.  На  выбранный  ЗРК  выдается  целеуказание  по  низколетящей

цели,  подтверждающее  необходимость  обстрела.  На  остальные  ЗРК  выдается

азимут  этой  же  низколетящей  цели  в  качестве  запретного  направления

работы для их НВО.

Контур наведения обеспечивает управление полетом ракет  в  процессе

их наведения.



Контур наведения включает в себя:

  РПН;

  цель;

  ракету;



линии

радиовизирования

целей

и

ракет

и

линии

радиотелеуправления.



Для  поражения  целей,  сопровождаемых  РПН,  необходимо  обеспечить




22

встречу  ракеты  с  целью  в  зоне  поражения.  Для  этого  сначала  определяется

момент пуска ракет, информация о котором отображается на индикаторах РПН.

Также

на

индикаторах

РПН

отображается

результат

определения

государственной принадлежности цели.

Перед  пуском  ЗУР,  с  РПН  на  пусковой  комплекс  выдаются  команды

для  проведения  предстартовой  подготовки  ракет.  После  пуска  ЗУР,  РПН

захватывает  ее  на  сопровождение,  начинается  управляемый  полет  ракеты  в

соответствии  с  реализуемым  в  ЗРК  методом  наведения.  Координаты  цели  и

ракеты  определяются  РПН,  по  ним  определяются  величины  рассогласования

положения  ракеты  относительно  расчетной  траектории  и  формируются

команды  управления  ракетой,  которые  через  РПН  передаются  на  борт  ЗУР.  За

несколько  секунд  до  точки  встречи  ракеты  с  целью  выдаются  команды  на

радиовзрыватель для подрыва боевой части ЗУР. В момент подрыва боевой части

в  РПН  фиксируются  величины  промаха  ракеты  относительно  цели.  По  ним

автоматически оцениваются результаты стрельбы.



Несмотря  на  большое  многообразие  современных  зенитных  ракетных

систем, общая схема их принципа действия примерна одинакова.



ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ РАБОТУ



На  самостоятельной  подготовке  более  подробно  ознакомится  с

материалом данного занятия, и дополнить свои конспекты.
