Удаленное управления: рестарт котла после останова и заполнение

водой

Если режим удаленного рестарта котла после останова активирован, то

запуск котла вручную посредством хромотермостата может быть достигнут
нажатием  нажимной  кнопки  [RESET]  в  режиме  «Boiler»;  в  случае,  когда  эта
кнопка  будет  нажата  при  заблокированном  режиме  удаленного  рестарта
котла, прозвучит предупредительный звуковой сигнал о том, что команда на
удаленный запуск котла не может быть передана контроллеру котла.

В случае, когда команда на рестарт котла передана корректно, но котел

не  стартует,  код  ошибки  Е11  появится  на  дисплее  на  10  секунд,  после  чего
предыдущий режим индикации будет восстановлен (и после чего, возможно,
придется повторить попытку пуска котла повторно).

Если давление в отопительной системе ниже минимально допустимого

значения (ошибка Е08) и котел оборудован электромагнитным клапаном на
линии  подпитки  (в  комплекте  с  устройством  управления),  то  команда  за-
полнения водой (подпитки) может быть направлена контроллеру котла не-
посредственно с использованием хронотермостата нажатием кнопки [P]. При
корректном исполнении этой команды давление воды в отопительном кон-
туре начнет увеличиваться до значения, предустановленного в контроллере
котла.  В  противном  случае,  если  контроллер  котла  не  допускает  удаленное
управление этой функцией или возникла ошибка в выполнении этой коман-
ды, то на дисплее в течение 10 секунд индицируется код ошибки Е12.


Указания по монтажу
Для  установки  хронотермостата  ENCRONO  OT1  выберите  приемлемое

для  корректного  измерения  температуры  в  помещении  на  высоте  1,5  м  от
уровня пола, вдали от возможных источников тепла и дверей и окон, откры-
ваемых наружу.

Хронотермостат может быть установлен непосредственно на стене с ис-

пользованием  монтажных  отверстий  или  при  помощи  монтажной  панели
как показано на Рис. 45. Следует отметить, что поверхность стены , на кото-
рой  устанавливается  пластиковая  часть  корпуса  и  в  которую  вставляется
собственно хронотермостат, должна быть гладкой и не иметь дефектов, мо-
гущиг быть причиной  искривления монтажной панели. Это, в свою очередь
может затруднить общую сборку термостата.

После  установке  на  стене  монтажной  панели  к  хронотермостату  под-

ключается  2-х  жильный  медный  соединительный  кабель  сечением  в  преде-
лах  0,5…2,5  мм

2

    с  помощью  контактов  «под  винт»  с  усилием  винтового  за-

жима 0,4 Нм. По окончании монтажа кабеля контактная группа устанавлива-
ется на свое место обратно как это показано на Рис. 46.

Коммуникационный  протокол  предполагает  длину  кабельного  соеди-

нения  не  более  50  м,  общее  сопротивление  каждого  провода  в  кабеле  не
должно превышать 5 Ом.





99



КСКТ 00.00.000-02 РЭ

В  местах  прокладки  кабеля,  расположенных  вблизи  источников  силь-

ных электромагнитных помех кабель рекомендуется экранировать.


Предупреждение
Защитную  откидную  крышку,  показанную  на  Рис.  45,  следует  держать

постоянно  закрытой  во  всех  случаях,  не  требующих  использования  управ-
ляющих органов для изменения настроек и управления.

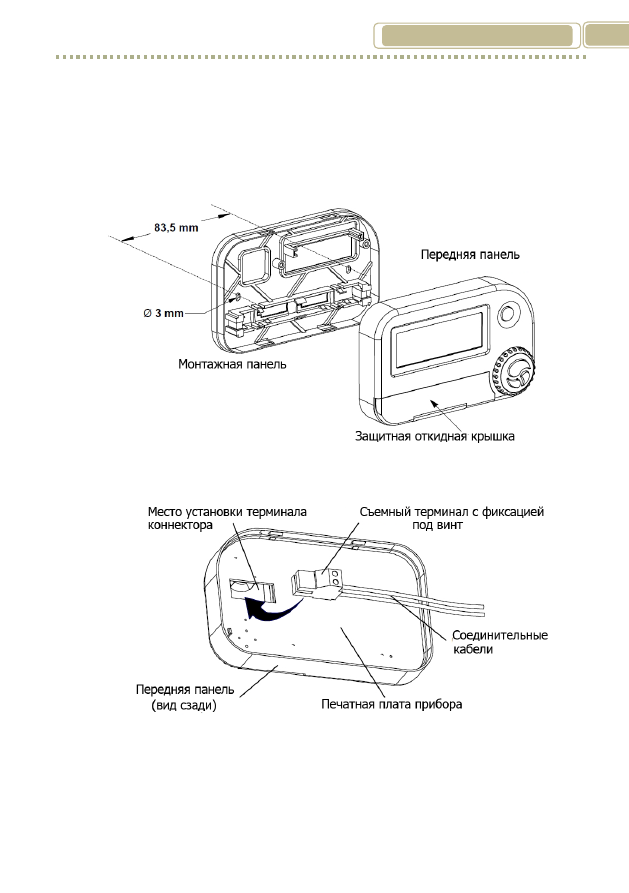

Рис. 45 Монтаж фиксирующего блока и установка передней панели





Рис. 46 Подсоединения кабеля к съемному терминалу





КСКТ 00.00.000-02 РЭ

100





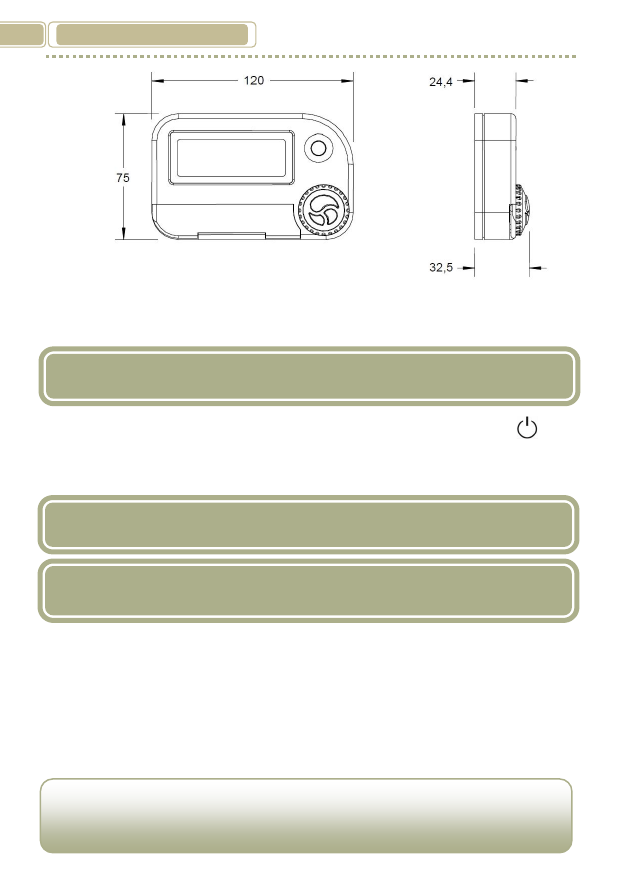

Рис. 47 Размеры устройства в мм










Для  прекращения  работы  котла  необходимо  нажать  кнопку

.  При

этом, подача газа в котел прекратится. Перекрыть газовый кран на подводе
газопровода к котлу.











Техническое  обслуживание,  ремонт  и  наладку  котла  должны  произво-

дить  специалисты  специализированных  организаций,  имеющих  право  про-
изводить  подобные  работы.  Неквалифицированное  обслуживание  котла
может  привести  к  несчастным  случаям,  выходу  котла  из  строя  и  утрате  га-
рантий  производителя.  Запрещается  разжигать  котел,  не  подключенный  к
системе отопления и не заполненный водой. Запрещается эксплуатация сис-
темы отопления без расширительного бака.







2.11 Прекращение работы котла



3. Техническое обслуживание



3.1 Общие указания



Внимание!  Запрещаются  любая  доработка  конструкции,  нарушение

настроек  и  другие  несанкционированные  вмешательства  в  работу  кот-
ла, горелки и газового клапана.





101



КСКТ 00.00.000-02 РЭ







Порядок  проведения  работ  по  комплексному  техническому  обслужива-

нию  (КТО)    регламентирован  «Положением  о  системе  комплексного  техни-
ческого обслуживания оборудования Eurotherm Technology, которое являет-
ся  обязательным  для  всех  «уполномоченных»  организаций  при  проведении
всех видов технического обслуживания.

Техническое  обслуживание  включает  в  себя  в  обязательном  порядке

техническое  освидетельствование  (проверку)  и  регламентные  работы,  вы-
полняемые  по  результатам  технического  освидетельствования.  Эти  работы
направлены на обеспечение эффективной и безопасной работы котла и про-
дление срока его службы.

Техническое освидетельствование (проверка):





контроль включения и выключения котла;





контроль  герметичности  соединений  и  подводящих  трубопроводов
газа и воды;





контроль расхода газа при номинальной мощности;





контроль качества присоединения котла к дымоходу;





проверка герметичности теплообменника котла;





проверка герметичности газового тракта котла;





проверка  состояния  теплообменника  со  стороны  продуктов  сгора-
ния;





проверка работы электрода розжига;





проверка состояния контактов в контурах регулирования и безопас-
ности;





проверка состояния горелки.

Регламентные  работы  по  результатам  технического  освидетельст-

вования:





чистка теплообменника со стороны продуктов сгорания;





удаление возможных отложений на горелках;





чистка камеры сгорания, горелки и сопел;





регулировка расхода газа (при необходимости);





другие виды работ, необходимые для поддержания работоспособно-
сти.

Ввод котла в эксплуатацию (первый пуск) и  все  виды технического об-

служивания  производятся  в  соответствии  с  «Договором  на  техническое  об-
служивание» между Потребителем и «уполномоченной» организацией.

3.2 Порядок технического обслуживания







КСКТ 00.00.000-02 РЭ

102



«Уполномоченными»  организациями  являются  специализированные

предприятия газового хозяйства или Сервисные Центры, имеющие подтвер-
ждение  от  предприятия  -  производителя  о  праве  производить  подобные
работы.

Периодичность проведения указанного выше технического освидетель-

ствования  (проверки)  и  регламентных  работ,  проводимых  по  результатам
технического  освидетельствования,  как  правило,  составляет  один  раз  за
отопительный  сезон,  но  может  быть  изменена  с  учетом  местных  условий
эксплуатации.

«Уполномоченные»  организации,  проводящие  работы  по  техническому

обслуживанию оборудования Eurotherm Technology, как правило, производят
и гарантийное обслуживание оборудования этого производителя.














4.1  Котлы  в  упакованном  виде  должны  храниться  в  закрытых  отапливае-

мых помещениях с температурой воздуха не ниже +5



С и не выше +40



С,

влажностью до 80%.

4.2  Срок хранения котлов в условиях, соответствующих п. 4.1 составляет 12

месяцев.







Допускается  транспортирование  котлов  любыми  видами  наземного

транспорта  при  условии  соблюдения  требований,  действующих  на  соответ-
ствующем виде транспорта. Допускается штабелирование котлов при транс-
портировке, но не более чем в 2 яруса. Транспортное положение – вниз осно-
ванием. Снятие упаковки при транспортировании не допускается.





В составе котла драгоценные металлы отсутствуют.

Котел, выработавший свой ресурс, никакой опасности для окружающей

среды не несет и подлежит сдаче в металлолом.

Внимание! Выполнение указанных выше технических освидетельст-

вований  и  регламентных  работ  по  результатам  освидетельствований  в
период  действия  гарантий  производителя  является  обязательным  ус-
ловием выполнения гарантийных обязательств.

4. Срок и условия хранения



5. Транспортирование



6. Утилизация
