OptiX BWS 1600G. Магистральная оптическая система передачи DWDM. Руководство по описанию аппаратной части - 39

4. Характеристики

Табл. 11-2 Характеристики OLP

Передняя панель Параметры и характеристики

Габариты:

Плата: 321 мм (длина:) x 218.5 мм (ширина) x 2 мм (толщина)

Передняя панель: 345 мм (высота) x 38 мм (ширина)

OLP

Описание индикаторов на передней панели:

Категория Визуальный эффект Описание

RUN

ALM

Аварийный

индикатор
(красный)

Мигает 3 раза в секунду Критическая авария

Мигает 2 раза в секунду Первостепенная авария

Мигает 1 раз в секунду Второстепенная авария

RI1

Индикатор
эксплуатации
(зеленый)

Мигает 5 раз в секунду Не работает

Мигает 1 раз в секунду Работает

TO2 RI2

TI RO

Мигает 1 раз в 4 секунды (горит 2
секунды, не горит 2 секунды)

Интерфейсы передней панели:

Название Тип коннектора

Описание

Связь с SCC прервана

TI/RO LC Связь с FIU, доступ к сигналу линий

TO1/TO2 LC Передача сигнала активного и защитного

каналов по оптической линии

RI1/RI2 LC Прием сигнала активного и защитного

каналов с оптической линии

Слоты для размещения плат: IU1– IU6, IU8– IU13.

Плата Вес Макс. энергопот-

ребление при 25

Макс. энергопот-
ребление при 55

OLP 0.8 кг 7 Вт 7.7 Вт

11-6

11.3

SCS

1. Функции



Доступ к плате для активных и защитных OTU при защите оптического канала

в системе.



Работа с активными/ защитными OTU, плата SCS может обеспечить защиту
оптических каналов разных маршрутов. Также плата SCS поддерживает
защиту уровня OUT для того же маршрута.



Защита канала, поддерживаемая платой SCS, не требует поддержки

протокола. При ней производится переключение за счет определения
состояний SD и SF канала.

2. Рабочие принципы

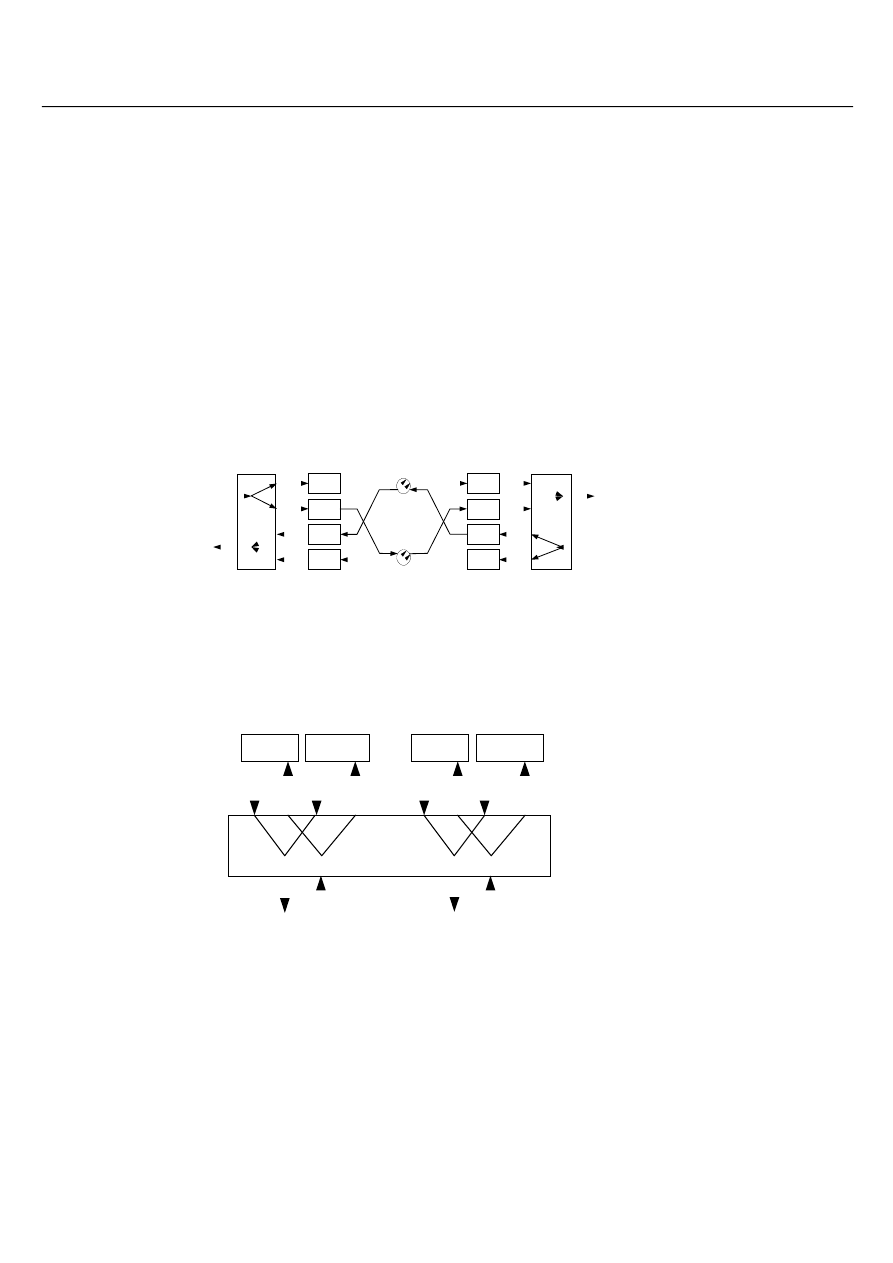

Типовое применение платы SCS в системе приведено на Рис. 11-3.

Активный канал

SCS

Tx Rx

Rx Tx

Защитный канал

SCS

Примечание: на схеме приведен вариант двойной передачи и избирательного приема
оптического сигнала.

Рис. 11-3 SCS в системе OptiX BWS 1600G

Схема платы SCS приведена на Рис. 11-4.

OTU

(Актив)

OTU

(Защита)

OTU

(Актив)

OTU

(Защита)

RI11 TO11

RI12 TO12 RI21 TO21 RI22 TO22

s c s

NO.1 NO.2

RO1

TI1

RO2

TI2

Рис. 11-4 Схема SCS

Отдельная  SCS  может обеспечивать выбор двойного сигнала для двух каналов
оптических сигналов, обработка сигналов практически одинакова.
На   Рис.  11-3   приведен   процесс   выбора   из   двойного   сигнала   для   одного
оптического   канала.  SCS,  соответственно,   разделяет   и   объединяет   сигнал
восточного и западного оптических сигналов. Система использует 2 платы SCS.
Первая SCS разделяет поступающие по 2 равным по мощности каналам услуги,
далее передавая их рабочим и защитным OTU. После передачи по рабочему и
защитному   каналам   до   стороны   приема,   рабочие   и   защитные  OTU
преобразовывают длину волны сигнала. Наконец, другие SCS объединяют

11-

сигнал и передают его на клиентскую сторону. Используя 2 платы SCS, система

может избирательно принимать синхронно передаваемые сигналы, переключать

защиту при авариях R-LOS, B_EXC.
При нормальной работе, рабочий OTU на стороне приема находится в активном
состоянии, защитный OTU – в незанятом состоянии. При прерывании трафика
производится защитное переключение. Система отключит рабочий OTU и
включит защитный OTU.

3. Характеристики

Табл. 11-3 Характеристики SCS

Передняя панель Параметры и характеристики

Габариты:

Плата: 321 мм (длина:) x 218.5 мм (ширина) x 2 мм (толщина)

Передняя панель: 345 мм (высота) x 38 мм (ширина)

SCS

Описание индикаторов на передней панели:

Категория Визуальный эффект Описание

RUN

ALM

TO11 RI11

Аварийный

индикатор
(красный)

Индикатор
эксплуатации
(зеленый)

Мигает 3 раза в секунду Критическая авария

Мигает 2 раза в секунду Первостепенная авария

Мигает 1 раз в секунду Второстепенная авария

Мигает 5 раз в секунду Не работает

Мигает 1 раз в секунду Рабо тает

TO21 RI21

TO12 RI12

Мигает 1 раз в 4 секунды
(горит 2 секунды, не горит 2

секунды)

Интерфейсы передней панели:

Связь с SCC прервана

TO22 RI22

Название Тип

TI1 RO1

коннектора

Описание

TI2 RO2

TI1/RO1 LC Прием/передача клиентского сигнала по 1-му каналу

TI2/RO2 LC Прием/передача клиентского сигнала по 2-му каналу

TO11/TO12 LC Интерфейс двойной передачи для 1-го канала, соединен с

интерфейсом приема активного / защитного OTU.

TO21/TO22 LC Интерфейс двойной передачи 2-го канала,

соединен с интерфейсом приема а/з OTU

RI11/RI12 LC Интерфейс выбора сигнала для 1-го канала, соединен с

интерфейсом передачи активного / защитного OTU

RI21/RI22 LC Интерфейс выбора сигнала для 2-го канала, соединен с

интерфейсом передачи активного / защитного OTU.

Слоты для размещения плат: IU1– IU6, IU8– IU13.

Плата Вес Макс. энергопот-

ребление при 25

Макс. энергопот-
ребление при 55

SCS 0.7 кг 4.28 Вт 4.77 Вт

11-

11.4

PBU

Плата PBU обеспечивает резервирование питания для платы OTU.
Схема защиты: Плата OTU получает отдельное питание, PBU предоставляет
централизованную защиту. Функция резервирования обеспечивается с помощью
аппаратного блока определения состояния и блока переключения. В случае отказа
PBU и резервирования OTU отчет о состоянии передается через ПО.

1. Функции



Как плата защиты питания OTU, PBU обеспечивает централизованную защиту

питания OTU. Она позволяет защиту 3 типов подачи питания (на 3.3В, 5В,
–5.2В) одновременно для двух OTU. Если требуется защитить 3 или более
OTU, функция резервирования не сработает, ни одна OUT не будет защищена.



PBU применяет метод резервирования, при котором защитный модуль PBU при

нормальной работе активного модуля находится в бездействующем состоянии.



В случае отказа любого из вспомогательных модулей питания (3.3В, 5В, –5.2В),

предоставляемых OTU, услуги могут быть переключены на плату PBU в
течение 600 мс, что обеспечивает защиту на уровне плат и нормальную работу
OTU.



Модуль резервирования OTU платы PBU поддерживает режим медленного

резервирования. Время переключения в данном режиме больше, что помогает
избегать переключений при переводе в рабочее состояние платы OTU.



В случае, когда платы OTU и PBU работают нормально, переключение PBU

работу системы и OTU затрагивать не будет.

2. Принцип работы

Схема платы PBU приведена на Рис. 11-4.

-48V

Преобразование

питания

5В

3.3В

-5.2В

к объединительной панели

Определение

напряжения

CPU

Почтовый ящик

SCC

Рис. 11-5 Схема PBU

Плата PBU состоит из 3 подсистем:



Модуль преобразования питания

Состоит из блока медленного запуска и фильтрации, преобразующего ток с

напряжением –48В, в ток с напряжением 3.3, 5 или –5.2В), требуемый для питания

плат OTU. Ток передается на платы через объединительную панель. Кроме того,

предоставляется питание для управляющих и периферийных блоков платы.

11-



Модуль определения напряжения

Производит проверку 3 типов выходного напряжения (3.3, 5, –5.2В) модуля
преобразования, вырабатывает аврийные сообщения в случае недостаточного
или избыточного напряжения.



Модуль управления

Модуль управления и обработки информации состоит из блока центрального
процессора (CPU) и почтового ящика. CPU ведет мониторинг состояния модуля
питания данной платы.

Управление при продолжительном перенапряжении на выходе модуля питания:
Если, при обнаружении перенапряжения,  OTU  использует резервное питание,
при   помощи   модуля   измерения   и   программного   обеспечения   производится
проверка работы модуля питания. В этом случае  вырабатывается аварийное
сообщение, отключения питания не производится.
Если  OTU  не использует резервное питание, а перенапряжение обнаружено в
защитном контуре питания, будет выработано аварийное сообщение, выдающий
ток модуль питания будет отключен. Подача тока одного из 3 типов, для которого
замечено перенапряжение, будет прервана (ток других 2 типов может подаваться
дальше).

11-10
