OptiX BWS 1600G. Магистральная оптическая система передачи DWDM. Руководство по описанию аппаратной части - 35

эксплуатации

Функции

Описание

Поддержка применения 2 GFF, с оптимизацией
выравнивания мощности для 2 оптоволокон.

Запрос
информации

Запрос температуры окружающей среды, подробной
информации, версии программного обеспечения платы,
типа оптических элементов.

Загрузка ПО по
сети

Поддержка загрузки программного обеспечения платы по
сети.

9.6.2  Принцип работы

Схема платы GFU приведена на Рис. 1.2.

GFF

CPU

IN1

OUT1

SCC

Optical signal

Electical signal

GFF

IN2

OUT2

Communication module

Communication module – Модуль связи

Optical signal – Оптический сигнал

Electrical signal – Электрический сигнал

Рис. 1.2 Схема платы GFU

Основные элементы платы GFU: оптические и электрические модули.

Плата   передает   информацию   по   оборудованию   и   аварийные   сообщения
через модуль связи на SCC.



Оптические модули

Оптический модуль платы называется GFF и является пассивным элементом.
Плата  GFU  поддерживает   применение   2   модулей  GFF,   являющихся
основными элементами платы.  GFF  обеспечивает частичную компенсацию

T2-042535-20051210-C-1.22

Собственность

Huawei Technologies

25

эксплуатации

при   выравнивании   мощности   сигнала   после   передачи   через   каскадно
соединенные усилители.



CPU

CPU  является   центральным   модулем   платы.   Он   объединяет   другие
функциональные модули, предоставляет информацию о плате модулю связи,
выполняет команды SCC. Команды поступают через модуль связи.



Модуль связи

В основном обеспечивает связь между GFU и SCC. Передает сообщения об
аварийных и рабочих событиях платы  GFU  для  SCC, в обратную сторону
принимает команды, отданные платой SCC для GFU.

9.6.3  Передняя панель

Передняя панель платы GFU приведена на Рис. 1.3.

26

Собственность

Huawei Technologies

T2-042535-20051210-C-1.22

эксплуатации

RUN

ALM

IN1 IN2

OUT1OUT2

GFU

Рис. 1.3 Передняя панель платы GFU

Индикаторы

На передней панели платы GFU имеются 2 индикатора.

Индикатор

Цвет

Описание

RUN

Зеленый

Индикатор рабочего состояния

ALM

Красный

Индикатор аварийной сигнализации

Более подробное описание индикаторов приведено в Приложении А.

T2-042535-20051210-C-1.22

Собственность

Huawei Technologies

27

эксплуатации

Интерфейсы

На передней панели платы GFU размещаются 4 оптических интерфейса.

Интерфейс

Тип

коннектора

Описание

IN1

LC

Прием оптического сигнала первого канала

OUT1

LC

Передача оптического сигнала первого канала
после выравнивания мощности

IN2

LC

Прием оптического сигнала второго канала

OUT2

LC

Передача оптического сигнала второго канала
после выравнивания мощности

9.6.4  Технические характеристики

Электрические

Электрические характеристики платы GFU приведены в таблице ниже.

Плата

Макс.

энергопотребление

при 25

0

C

Макс. энергопотребление  при

55

0

C

GFU

4.28 Вт

4.77 Вт

Механические

Механические характеристики платы GFU приведены в таблице ниже.

Параметр

Значение

Габариты платы (PCB)

321 мм (длина) x 218.5 мм (ширина) x 2 мм
(толщина)

Габариты передней панели

345 мм (длина) x 38 мм (ширина)

Вес

0.85 кг

Число занимаемых слотов

1

Слоты под платы

IU1–IU6, IU8–IU13

28

Собственность

Huawei Technologies

T2-042535-20051210-C-1.22

Содержание

10 Оборудование автоматического мониторинга оптических кабелей.............10-1

10.1 FMU.......................................................................................................................................10-2

10.1.1 Функции.......................................................................................................................10-2
10.1.2 Принцип работы..........................................................................................................10-3
10.1.3 Передняя панель..........................................................................................................10-4
10.1.4 Технические характеристики.....................................................................................10-5

10.2 MWA......................................................................................................................................10-6

10.2.1 Функции.......................................................................................................................10-6
10.2.2 Принцип работы..........................................................................................................10-6
10.2.3 Передняя панель..........................................................................................................10-8
10.2.4 Технические характеристики...................................................................................10-10

10.3 MWF....................................................................................................................................10-11

10.3.1 Функции.....................................................................................................................10-11
10.3.2 Принцип работы........................................................................................................10-11
10.3.3 Передняя панель........................................................................................................10-14
10.3.4 Технические характеристики...................................................................................10-16

T2-042535-20051210-C-1.22

Собственность

Huawei Technologies

i

Рисунки

Рис. 10-1 Применение OAMS в системе (мониторинг по сети)...............................................10-1

Рис. 10-2 Схема платы FMU........................................................................................................10-3

Рис. 10-3 Передняя панель платы FMU......................................................................................10-4

Рис. 10-4 Схема платы MWA.......................................................................................................10-7

Рис. 10-5 Передние панели плат MWA-I и MWA-II...................................................................10-8

Рис. 10-6 Схема платы MWF-I..................................................................................................10-12

Рис. 10-7 Схема платы MWF-II.................................................................................................10-13

Рис. 10-8 Передние панели плат MWF-I и MWF-II.................................................................10-14

T2-042535-20051210-C-1.22

Собственность

Huawei Technologies

iii

мониторинга оптических кабелей

10

Оборудование автоматического

мониторинга оптических кабелей

Оборудование  OptiX  BWS  1600G  предоставляет   систему   автоматического
мониторинга   оптических   кабелей   (OAMS),   позволяющую   предупреждать
персонал   в   случае   износа   или   отказа   оптоволокна,   определять   место
возникновения   отказа.  OAMS,   встроенная   в  OptiX  BWS  1600G,
поддерживает   относительно   независимые   вспомогательные   функции   с
регулируемой настройкой.

Встроенная OAMS состоит из 3-х плат:



FMU: Плата измерения пармметров волокна;



MWA: Плата доступа к измерению длины волн;



MWF: Плата фильтра измерения длины волн.

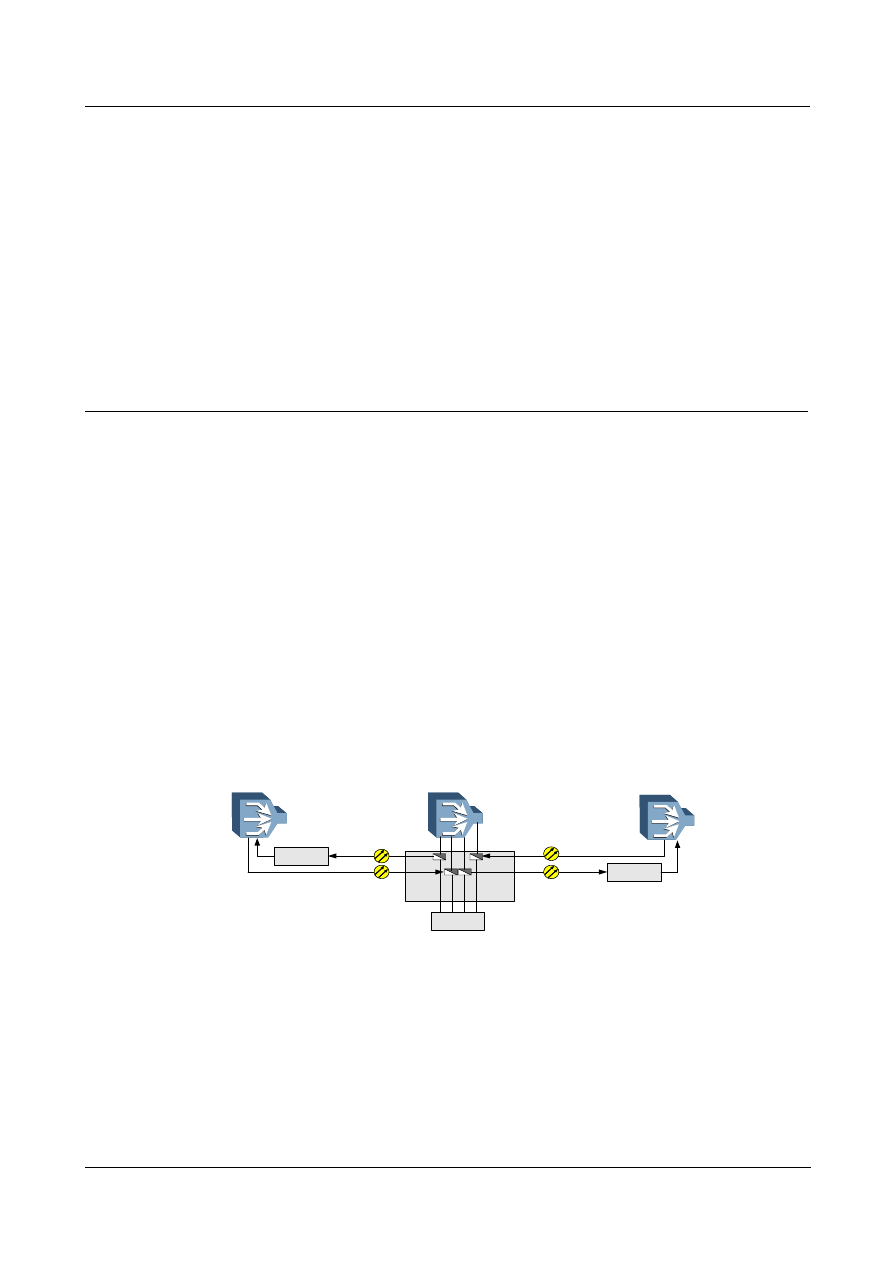

Место каждой платы в общей процедуре показано на Рис. 10-1.

MWF

DWDM node

MWF

MWA

DWDM node

DWDM node

FMU

Рис. 1.1 Применение OAMS в системе (мониторинг по сети)

Используемые узлы  DWDM:  OTM,  OLA,  OADM,  OEQ,  REG. Плата  FMU
передает   тестовые   оптические   импульсы,   принимает,   обрабатывает   и
сообщает   о   возвращенном   сигнале,   что   позволяет   отслеживать   условия
эксплуатации   оптоволокна   в   реальном   времени.   Одна   плата  FMU  может
вести мониторинг 4 оптических волокон.

T2-042535-20051210-C-1.22

Собственность

Huawei Technologies

1

мониторинга оптических кабелей

Плата  MWA  производит   объединение   сигналов   услуг   и   тестирования   в
одном оптическом волокне для последующей передачи.

При   передаче   сигналов   услуг   и   тестирования   по   одному   направлению,
платой  MWF  на принимающей стороне производится отделение тестового
сигнала, во избежание его дальнейшего влияния на работу системы.



 Примечание

Передние   панели,   приведенные   на   рисунках,   по   размеру   отличаются   от
реальных.   Они   приводятся   для   указания   расположения   оптических
интерфейсов и соответствующих им меток.

10.1  FMU

В   данном   разделе   приведены   функциональное   описание   и   технические
характеристики платы FMU.

FMU  является   основной  платой   встроенной  системы  OAMS.      Основные
функции   платы:   мониторинг   тестируемого   оптоволокна,   тестирование
оптоволокна, передача отчетов о результатах.

10.1.1  Функции

Подробное описание функций платы FMU приведено в таблице.

Функции

Описание

Базовые

Передача тестового оптического сигнала.
Прием, сбор, обработка и сообщение о возвращенном
сигнале, что позволяет отслеживать условия эксплуатации
оптоволокна в реальном времени.
Одна плата FMU позволяет вести одновременный
мониторинг 4 оптоволокон. Выбор тестируемого волокна
производится с помощью оптического коммутатора.

Режимы
мониторинга

Поддерживаются 2 режима: при работе в сети, мониторинг
резервного оптоволокна. FMU может быть
сконфигурирована с 2 модулями OTDR с разной длиной
волны. OTDR с длиной волны 1310 нм используется для
мониторинга при работе в сети, OTDR с 1550 нм
используется для мониторинга резервного оптоволокна.

Функция
тестирования

Поддерживаются автоматическое иручное тестирование.

Обновление ПО
по сети

Поддерживается загрузка и обновление программ FPGA и
платы.

2
