Г л а в а    11. Телеграфные службы

11.1. Сети телеграфной связи

Телеграфная  сеть  России состоит из следующих трех ком-

мутируемых сетей:

1) общего пользования (ОП), по которой передаются теле

граммы, принятые в городских отделениях связи (ГОС), рай-

онных узлах связи (РУС) или непосредственно на телеграфных

узлах и доставляемые адресатам (учреждениям, предприятиям,

частным лицам);

2) абонентского телеграфирования (AT), по которой пере

даются телеграммы или организуются телеграфные переговоры

между установленными у абонентов этой сети оконечными

абонентскими установками;

3) международного  абонентского  телеграфирования    "Те

лекс", по которой передаются телеграммы или организуются

телеграфные переговоры между оконечными установками або

нентов   этой   сети,   находящихся   в   нашей   стране   и   за   ее

рубежом.

Кроме   перечисленных,   в   состав   телеграфной   сети   страны

входит сеть некоммутируемых (арендованных) каналов.

Сеть  общего  пользования. Сеть  общего пользования  преду-

сматривает организацию по всей стране отделений связи, куда

отправители   сдают   телеграммы   и   которые   обеспечивают   до-

ставку   телеграмм   непосредственно   получателю.   Телеграмма

может быть адресована в любой населенный пункт страны, где

имеются отделение или узел связи.

Телеграфная   сеть   общего   пользования   прошла   большой

путь развития и на разных его этапах базировалась на прин-

ципах   КК,  КС  и   их   сочетаний.   В  перспективе  на  сети   ОП

будут   использоваться   только   методы,   основанные   на   комму-

тации с накоплением информации (КС и КП).

Комбинированные  сети   в  зависимости   от  того,  какой   метод

коммутации играет главную роль, называются сетями с  КК

+   КС   или   КС   +   КК.   Построение   сети   с   использованием  на

всех   участках   ее,   кроме   местного,   коммутации   каналов

получило название прямых соединений (КК + КС). Этот метод до

недавнего времени широко использовался на телеграфных сетях

общего пользования. Он заключается в предоставлении тому или

иному   отделению   связи   (ОС)   временного   прямого  соединения

через   узлы   коммутации   каналов   с   другими   отделениями   связи.

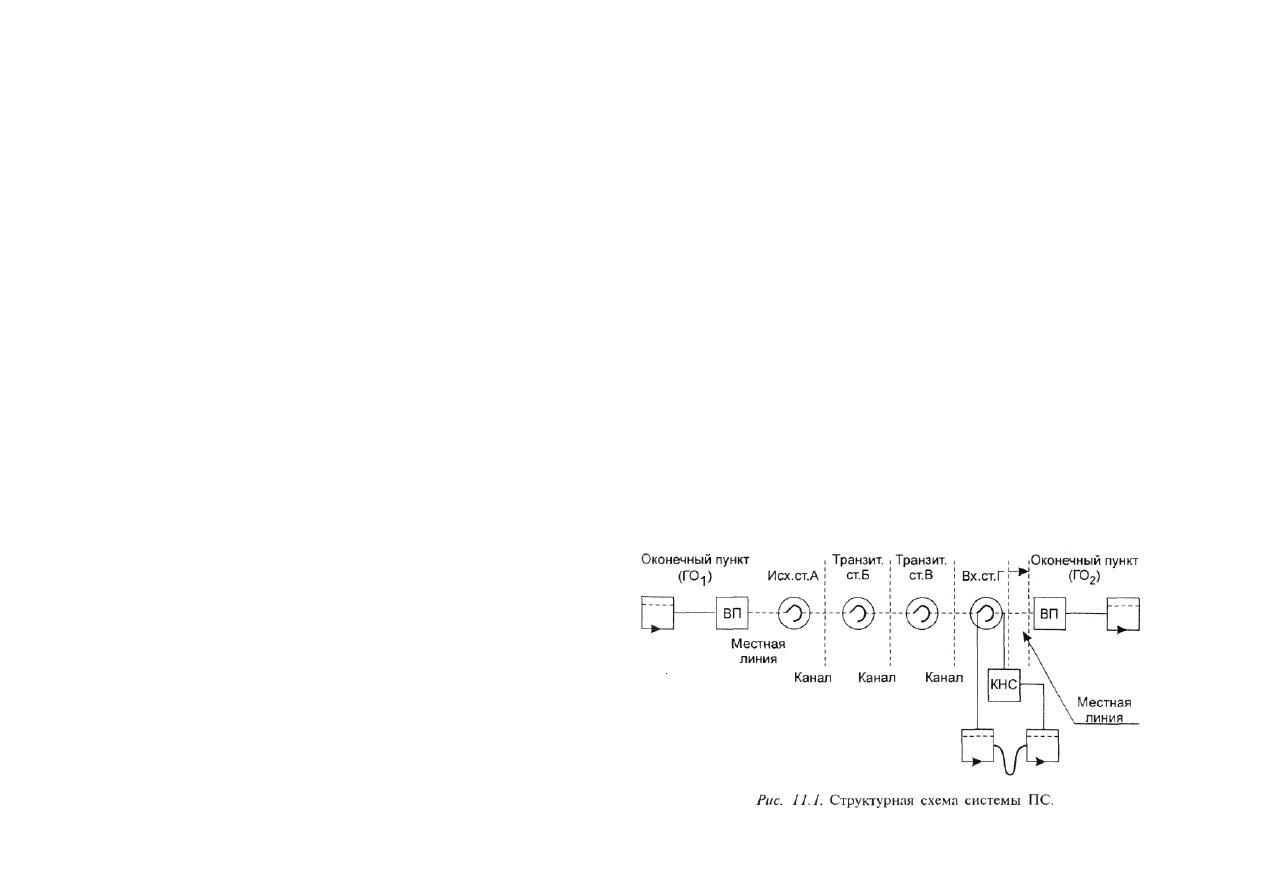

Схема телеграфной связи по системе ПС приведена на рис. 11.1.

Телеграфные   ОС   подключаются   местными   соединительными

линиями к ближайшим узлам коммутации, которые соединяются

друг   с   другом   пучками   магистральных   каналов.   Телеграфные

аппараты   оконечных   пунктов   подключаются   к   вызывным

приборам   (ВП),   обеспечивающим  посылку   на   узел   сигналов

вызова,   набора   номера,   отбоя,   а  также   осуществляющим

автоматические включение и выключение телеграфного аппарата в

соответствии с Сигналами, поступающими от узла.

Для   передачи   телеграммы   по   системе   ПС   телеграфист

одного   оконечного   пункта   набирает   на   вызывном   приборе

номер   вызываемого   оконечного   пункта,   в   результате   чего

коммутационные приборы  узлов  автоматически  устанавливают

требуемое соединение каналов между этими пунктами. С

трансмиттера первого оконечного пункта осуществляется авто-

матическая   передача   предварительно   отперфорированных   те-

леграмм, принимаемых аппаратом другого оконечного пункта.

Для образования прямого телеграфного канала между вызыва-

ющим и вызываемым оконечными пунктами необходимо на-

личие свободных магистральных каналов между всеми узлами,

участвующими в этом соединении, а также свободной местной

линии между последним узлом и вызываемым пунктом.

Число каналов на низовой сети (от областного узла до ГО

или РУС) обычно мало (2—3), поэтому такие каналы гораздо

чаще оказываются занятыми, чем каналы магистральной сети.

Если связь первого оконечного пункта ГО

1

  с последним узлом

коммутации (ст. Г на рис. 11.1) может быть получена со срав-

нительно малой вероятностью отказа (1—5 %), то на участке

местной   линии   от   ст.   Г   до   второго   оконечного   пункта   ГО

2

вероятность отказов может достигать 20—30 % (при нагрузке 0,2

—0,3   Эрл).   При   этом   вызывающий   пункт   будет   получать

частые отказы и через некоторое время повторять вызовы. В

результате   бесполезно   занимаются   магистральные   каналы   и

коммутационные приборы узлов, замедляется прохождение те-

леграмм, расходуется время телеграфистов на повторные вызовы.

Кроме того, для передачи телеграммы  непосредственно в

оконечный пункт зоны другого узла необходимо знать номер,

присвоенный этому пункту. А в случае адресования телеграм-

мы в городское отделение связи необходимо еще знать часы

работы отделения, так как в ряде случаев доставка телеграмм

из   ГО   производится   не   круглосуточно.   Как   правило,   от-

правитель   телеграмм   этих   сведений   предоставить   не   может.

Поэтому  в случае  занятости  местной  линии к оконечному

пункту оказалось более целесообразным осуществлять на пос-

леднем   узле   прием   входящих   телеграмм   на   перфоратор   (на-

копитель) и передачу их в оконечный пункт по мере освобож-

дения местной линии. Таким образом, система ПС по прин-

ципу построения является комбинированной: на магистраль-

ном участке она построена по принципу КК, а на низовом

участке содержит реперфораторный переприем, основанный на

принципах КС.

В отличие от сети, созданной по принципу КК + КС, в

которой УК работают в основном по методу КК, в сети,

построенной по принципу КС + КК, основные (транзитные и

часть оконечных) узлы работают по методу КС, а оконечные

узлы КК служат в качестве концентраторов нагрузки для узлов

КС.

Сеть абонентского телеграфирования. Телеграфная связь об-

щего пользования не в полной мере удовлетворяет запросы

предприятий и учреждений, нуждающихся в оперативной связи с

получением незамедлительных обратных сообщений. Теле-

граммы,   как   правило,   накапливаются,   прежде   чем   курьер

предприятия доставляет их в отделение связи. Процесс пере-

дачи и последующей доставки телеграмм адресату также требует

определенного времени. Большое число телеграмм, достав-

ляемых  в отделение  связи к концу рабочего дня от пред-

приятий и учреждений, создает значительные пики нагрузки на

сети ОП, что замедляет прохождение телеграмм от отправителя

до адресата.

Перечисленные   недостатки   системы   ОП   отсутствуют   в

системе абонентского телеграфирования (AT), в основу кото-

рой   положен   принцип   максимального   приближения   услуг   те-

леграфа   к   предприятиям   и   учреждениям.   Это   достигается

установкой оконечных телеграфных аппаратов непосредственно

в предприятиях и учреждениях. Предприятие, имеющее такой

аппарат,   включенный   через   соединительную   линию   в

коммутационные станции сети  AT, становится абонентом этой

сети, которому предоставляются возможности:

— получения по немедленной системе соединения с лю

бым другим абонентом этой сети и ведения с ним телеграфно

го переговора в режиме поочередной двухсторонней связи;

— передачи  телеграмм  другим  абонентам  сети  AT  не

зависимо от присутствия обслуживающего персонала у при

емного аппарата;

—соединения со станционным аппаратом своего узла ком

мутации для передачи сообщения абонентам, не включенным

в сеть AT (например, абонентам сети ПС);

—приема информации, поступившей от абонента другой

сети через местный узел коммутации.

Развитие сети  AT приводит к значительной разгрузке сети

общего пользования и в первую очередь от транзитной коррес-

понденции. В существенной степени снимаются пики на-

грузки,   определяющиеся   телеграммами,   поступившими   от

предприятия   к   концу   рабочего   дня.   Система  AT  во   многом

аналогична   системе   ПС,   однако   если   в   системе  AT  можно

мириться с занятостью каналов и необходимостью повторных

вызовов, то в сети ПС, как уже указывалось, это нерациональ-

но. Поэтому в сетях  AT  принцип коммутации каналов строго

выдерживается на всех стадиях соединения.

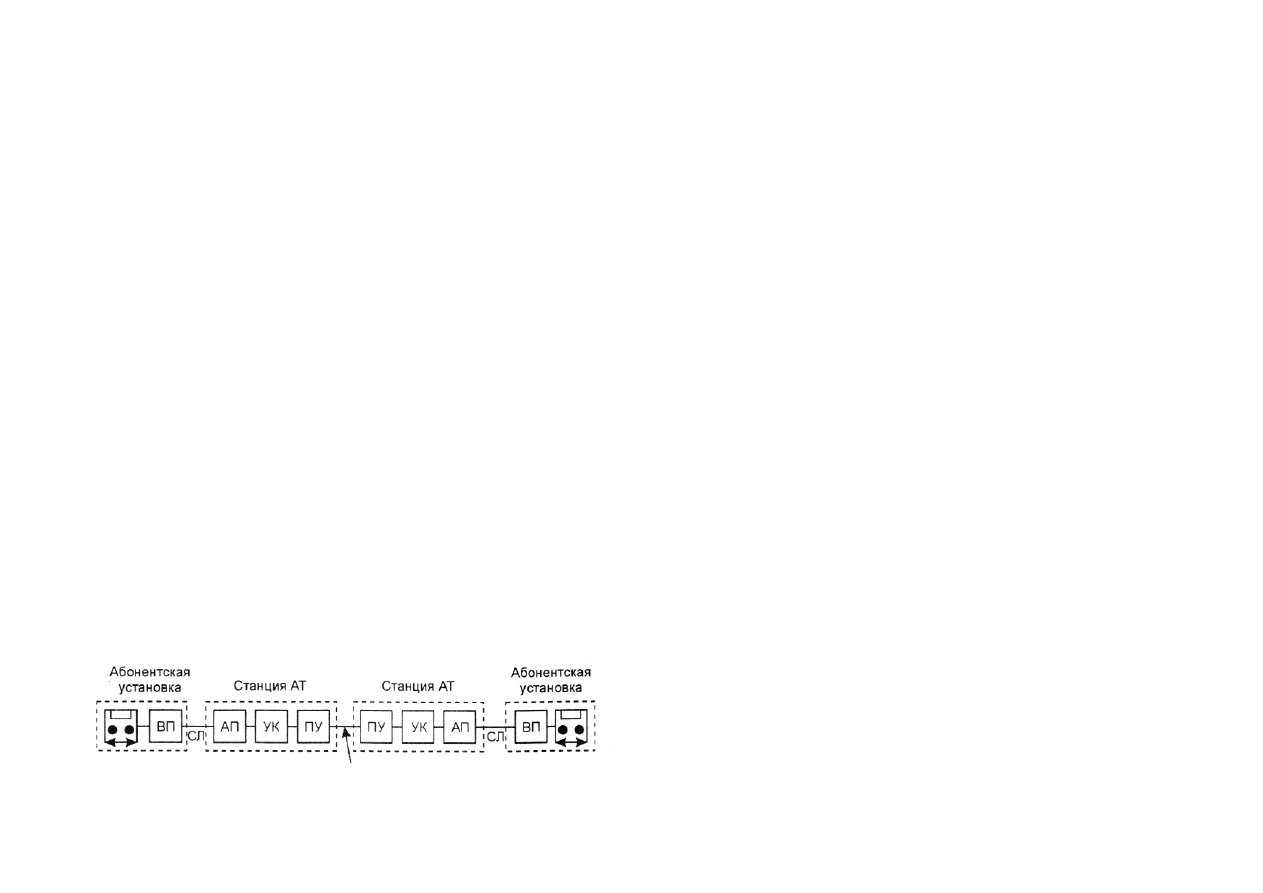

Схема абонентской телеграфной связи приведена на рис. 11.2.

Оборудование  оконечной  установки  сети  AT  аналогично  обо-

рудованию оконечного пункта сети ПС. В качестве оконечной

телеграфной   аппаратуры   в   основном   применяются   рулонные

аппараты,   а   в   последнее   время   ПК   с   адаптерами.   Аппарату

придается   устройство   автоответа,   позволяющее   принимать   со-

общение   в   случае   отсутствия   абонента.   Вызывной   прибор

(ВП), оборудованный номеронабирателем, вызывной и отбой-

ной   кнопками   и   двумя   сигнальными   лампочками,   позволяет

производить   вызов   узла   коммутации   (станции  AT)   и   авто-

матическое   включение   аппарата   по   команде   с   узла.   Або-

нентские установки соединены с ближайшими станциями  AT.

Вызов   центра   коммутации   производится   нажатием   кнопки

"вызов"   на   ВП.   Аппаратура   абонентской   панели   (АП)   ре-

гистрирует   сигнал   вызова,   и   устройство   коммутации   (УК)

приводится в состояние готовности приема адресного блока (в

сети  AT  — импульсов набора номера). При этом на вызывной

прибор посылается сигнал "Разрешение набора номера".

Кроме   абонентской   панели   и   устройства   коммутации,   ап-

паратура   узла   включает   в   себя   переходное   устройство   (ПУ),

обеспечивающее подключение к центру междугородных кана-

лов. После установления соединения с требуемым абонентом

ообщение передается из одного абонентского пункта в дру-

гой.

Разновидность   абонентского   телеграфа   —  международный

абонентский   телеграф   Телекс.   Он   предназначен   для   обеспе-

чения   документальной   связью   абонентов,   передающих   сооб-

щения в другие страны. На сети Телекс набор номера абонента

обычно осуществляется с клавиатуры телеграфного аппарата.

При   этом   телеграфный   аппарат   вызывающего   абонента

включается   сразу   же   после   сигнала   вызова.   Набор   номера

вызываемого абонента  осуществляется  путем передачи на узел

коммутации   стартстопных   комбинаций.   Все   сигналы,   поступа-

ющие   со   станции   на   аппарат   абонента,   также   передаются

стартстопными сигналами ("Ответ станции", "Соединение", "За-

нято" и др.).

Оборудование  телеграфных  сетей   [[].   В   последнее  деся-

тилетие телеграфная сеть общего пользования  (ТГОП)  раз-

вивалась на базе концентраторов ЭТК-КС; на объединенной

сети абонентского телеграфа и телекса  (АТ/ТХ)  шаговые и

координатные   станции   коммутации   каналов   заменялись   на

электронные типа СКАТ, ИСК-2,4, "Курок". На смену элект-

ромеханическим телеграфным аппаратам пришли электронно-

механические типа F-2000 и F-2500, оконечные установки на

базе   ПК  и  др.   Число   внутриобластных  и  внутрирайонных

телеграфных   каналов   за   это   время   увеличилось   благодаря

установке каналообразующей аппаратуры ТВР, ТТ-44, ТТ-24 и

ТВУ-15  на  4,8   %,  международных  —   на  6,5   %,  при этом

количество магистральных каналов сократилось на 9,6 %.

В  целом же технические средства телеграфных сетей мо-

рально   устарели.   Центры   коммутации   сообщений   (ЦКС)   по-

прежнему,   несмотря   на   замену   вычислительных   комплексов   и

внешних   устройств   (лент,   дисков)   более   совершенными,   за-

нимают   большие   площади,   потребляют  много  электроэнергии,

имеют значительный штат обслуживающего персонала. И хотя

срок службы этих ЦКС истечет в 2000—2005 гг., уже сейчас их

эксплуатация неэффективна.

При   таком   техническом   оснащении   телеграфных   сетей   их

эксплуатация   требует   больших   эксплуатационно-технических

затрат.

11.2. Направления развития телеграфной связи

До   начала   90-х   годов  XX  в.   телеграфная   связь   была   прак-

тически единственным видом документальной связи, который

был доступен широкому кругу потребителей нашей страны. В

настоящее   время   в   телеграфии   имеются   кризисные   явления:

постоянное   снижение   спроса   на   телеграфные   услуги.   Этот

кризис начался в 1992 г. [2].

Так,   в   1994   г.   исходящий   платный   телеграфный   обмен

составил   102   млн   телеграмм   (48  %  от   1991   г.),   количество

абонентов сети АТ-50 составило 50,5 тыс. (75 % от 1991 г.). До

1994 г. количество абонентов сети Телекс увеличивалось, одна-

ко темпы роста с каждым годом снижались и уже в 1994 г.

число абонентов снизилось до 7,2 тыс. (на 6 % меньше чем в

1993 г.).

Основная   причина   кризиса,   кроме   экономической   ситу-

ации   в   стране,   заключается   в   отставании   возможностей   теле-

графной   связи   от   уровня   современных   требований   к   услугам

документальной электросвязи. Это обстоятельство усугубляется

наличием на телеграфных сетях морально устаревшего и исчер-

павшего срок службы оборудования, а также серьезной конку-

ренцией   со   стороны   интенсивно   развивающихся   в   нашей

стране современных и более привлекательных для потребите-

лей   таких   видов   документальной   связи,   как  передача   данных,

электронная почта, факсимильная связь.

Снижение   спроса   на   услуги   телеграфной   связи   и   рост

потребностей на современные услуги документальной электро-

связи являются общемировой тенденцией, которая будет иметь

место в нашей стране и в дальнейшем. Тем не менее потреб-

ность в услугах телеграфной  связи в нашей  стране,  хотя и в

меньших размерах, сохранится в обозримом будущем. Можно

ожидать, что к 2000 г. исходящий телеграфный обмен составит

порядка 50 млн телеграмм в год, а количество абонентов сети

АТ/Телекс   —   около   30   тыс.   Кроме   того,   и   в   дальнейшем

должна   быть   обеспечена   возможность   передачи  телеграмм

высших категорий и внекатегорийных.

Что   же   делать   в   сложившейся   ситуации?   Совершенно

очевидно,   что   любые   мероприятия,   ограниченные   только   мо-

дернизацией телеграфных служб и не предусматривающие

расширения   номенклатуры   предлагаемых   услуг,   не   эффек-

тивны, так как не могут устранить причину кризиса — сущест-

венное падение спроса на телеграфные услуги. В свою очередь

расширение спектра услуг возможно только на пути внедрения

новых, пользующихся все возрастающим спросом новых служб

документальной   электросвязи,   таких   как   электронная   почта,

комфакс, служба доступа к информационным ресурсам и др.

Эти виды документальной электросвязи, по существу, являются

естественным   продолжением   и   развитием   документальной

электросвязи   на   основе   использования   современных   техно-

логий   микроэлектроники   и   вычислительной   техники,   эффек-

тивных методов передачи и коммутации.

Таким   образом,   решение   проблемы   кризиса   телеграфной

связи   и   обеспечения   функционирования   телеграфных   служб

должно рассматриваться как составная часть общего процесса

развития   документальной   электросвязи   всеми   операторами

связи.

Главные направления технического развития документаль-

ной электросвязи, включая телеграфную связь:

— поддержание   функционирования  существующих  теле

графных сетей и служб на уровне, необходимом для удовлет

ворения спроса на телеграфные услуги;

— создание и развитие новых общероссийских служб доку

ментальной электросвязи, обеспечивающих существенное рас

ширение номенклатуры и объемов предоставляемых услуг и

распространение этих услуг по всей территории страны, ана

логично существующим телеграфным службам;

— интеграция услуг документальной электросвязи.

Основным   организационным   принципом   является   сохра-

нение единства предприятий электросвязи, в том числе сохра-

нение и развитие принципов совместной и скоординированной

деятельности в области документальной электросвязи, обеспе-

чение функционального и технологического единства каждой

из служб, как традиционных телеграфных, так и новых.

Рассмотрим   более   подробно   вопросы   поддержания   функ-

ционирования существующих телеграфных сетей. Заметим, что

основные   цели   поддержания   функционирования   существую-

щих телеграфных сетей и служб — сохранение традиционных
