РД 45.196-2001. ПРАВИЛА ПОСТРОЕНИЯ СИСТЕМЫ ТЕЛЕФОННОЙ СВЯЗИ ОБЩЕГО ПОЛЬЗОВАНИЯ - часть 20



79

 -

3В



 АТС

3В2



 АМТС

2ТфОП



 АТС

2ТфОП

;

          для соединения в разных зонах нумерации:
 -

АТС

3В3



 ТС

3В

 - АМТС

3ТфОП



УАК

2

 – УАК

1

 – АМТС

1ТфОП



 АТС

1ТфОП

;

 -

УПАТС

3В



 АТС

3В2



 АМТС

2ТфОП



 АМТС

1ТфОП



 АТС

1ТфОП

;

 -

АТС

3В4



 ТС

3В



–

 АМТС

3ТфОП



УАК

2

 –УАК

1

АМТС

2ТфОП



 АТС

2ТфОП

;

 -

УПАТС

3В



 АТС

3В2



 ТС

3В

 – АМТС

3ТфОП



–





АТС

3ТфОП

.

7.2.4  Пропуск транзитного междугородного трафика Базовой сети ТфОП (ког-

да  ни  вызывающий,  ни  вызываемый  абоненты  не  являются  абонентами  межрегио-
нальной сети класса 3В) через межрегиональные сети класса 3В запрещается.

7.2.5  Исходящие международные соединения от абонентов сети класса 3В ус-

танавливаются  по  маршрутам  (в  зависимости  от    уровня  присоединения  к  сети
ТфОП АТС межрегиональной сети класса 3В и наличия прямых пучков каналов на
АМТС и МЦК):

- АТС

3В2



 АМТС

2ТфОП



 МЦК

ТфОП



 …

 -

АТС

3В2



 ТС

3В



 АМТС

3ТфОП



 МЦК

ТфОП



 …

 7.2.6



Для установления входящих международных соединений используются

маршруты, аналогичные указанным в 7.2.5.

7.2.7  Соединения,  установленные  между  абонентами  Базовой  сети  ТфОП  и

межрегиональной  сети  класса  3В,  и  качество  обслуживания  вызовов  должны  отве-
чать нормам сети ТфОП для соответствующих типов соединений.



























80































УАК

1





УАК

2





 АМТС

3





АМТС

2



 АМТС

1



АТС

1

 АТС

3В2



 АТС

3



 АТС

3В3



   УПАТС

3В





 АВС`

 АВС``



 АВС```

  МЦК





 АТС

3В4





 ТС

3В

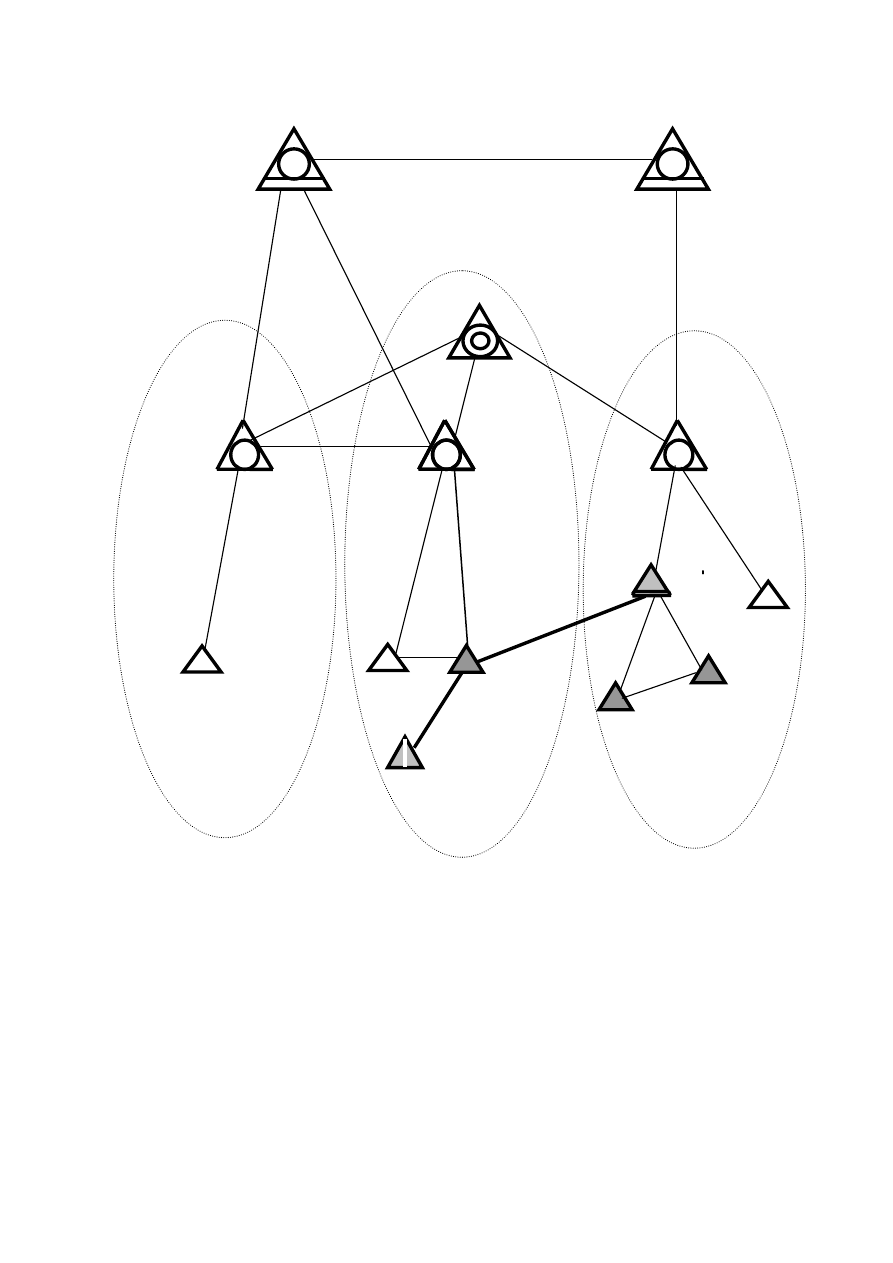

Рисунок 7.2 – Взаимодействие межрегиональных сетей класса

3В с Базовой    сетью  ТфОП на внутризоновом и местном уров-

нях подключения



АТС

2



81

Приложение А



Условные графические обозначения на  рисунках



Базовая телефонная сеть

Сеть подключаемых

Операторов

МЦК, МНТС





МЦК, МНТС






                     УАК




           УАК






АМТС,  ОТС









АМТС, ОТС






АТС (ОС)








АТС (ОС)




УИВС, УЗСЛ, УВСМ,

УСС (ТС, ОТС)








УИВС, УЗСЛ УВСМ,

УСС (ТС, ОТС)




УПАТС







УПАТС



Подстанция







Подстанция





Концентратор








Концентратор






Примечание – Условные обозначения предложены разработчиками.



82

Приложение Б



Показатели нагрузки  и качества обслуживания

Б.1  Показатели нагрузки

Целью введения нагрузочных показателей для станций и  узлов  является обес-

печение основы для расчета максимальной нагрузки, которую способны  обрабаты-
вать  станции  и  узлы  с  соблюдением  требований  по  качеству  обслуживания  и  вы-
полнением  всех  обычных  функций  эксплуатации  и  управления  без  создания  усло-
вий перегрузки на сети связи. Для этих целей используется  такое понятие как эта-
лонная нагрузка.
         Б.1.1 Эталонная  нагрузка
         Эталонная нагрузка [9] включает в себя весь трафик поступающий на станцию,
включая необслуженный трафик по причине неисправностей, перегрузки или из-за
неответа абонента и занятости  абонентской установки.

 Эталонная нагрузка может иметь два значения:

-  эталонная  нагрузка  А  представляет  расчетный  уровень  занятости  (канала,

линии, оборудования);

  - эталонная нагрузка В представляет предельно - допустимый уровень по от-

ношению к эталонной нагрузке А.

 Примечания
 1 В настоящее время приводимые ниже определения и соответствующие вели-

чины применимы только к соединениям с коммутацией каналов 64 кбит/с. Другие
скорости и способ передачи требуют дальнейшего изучения.

 2 Вопрос применимости приводимых ниже определений и величин к соедине-

ниям, начинающимся или заканчивающимся на УПАТС, требует дальнейшего изу-
чения.

 Б.1.1.1 Эталонная нагрузка на межстанционных каналах:
 - эталонная нагрузка А
 Средняя интенсивность нагрузки на каналах  –  0,7 Эрл;
 - эталонная нагрузка В

 Средняя  интенсивность  нагрузки на  каналах  –  0,8 Эрл  при  числе попыток

вызовов  в  ЧНН в 1,2 раза больше, чем  в  случае  эталонной  нагрузки А.

Б.1.1.2  Исходящая эталонная нагрузка на абонентских  линиях:

  - эталонная нагрузка А на абонентских  линиях

         Эталонная  нагрузка  А  на  абонентских  линиях  рассматривается  для  АТС  без
функций ЦСИС  и для АТС с функциями ЦСИС.

 Характеристики нагрузки, поступающей на станции  местной сети, сильно от-

личаются друг от друга в зависимости от таких факторов, как   соотношение обслу-
живаемых этими станциями линий квартирных и служебных телефонов, факсов, те-
лефонов-автоматов и др. В зависимости от характера  обслуживаемой нагрузки АТС
условно делятся на градации W, X, Y и Z.
