РД 45.196-2001. ПРАВИЛА ПОСТРОЕНИЯ СИСТЕМЫ ТЕЛЕФОННОЙ СВЯЗИ ОБЩЕГО ПОЛЬЗОВАНИЯ - часть 7







25

5.2.2   Принципы построения городских телефонных сетей
5.2.2.1  Построение ГТС с использованием аналогового коммутационного

Городские телефонные сети по структурному признаку подразделяются на се-

ти:

- нерайонированные;
- районированные без узлообразования;
- районированные с узлами входящих сообщений;
- районированные с узлами входящих и исходящих сообщений.
Нерайонированная  ГТС  имеет  одну  АТС,  в  которую  абонентские  оконечные

устройства включаются непосредственно или через УПАТС и подстанции – рисунок
5.2, и рисунок 5.3.

Районированные  ГТС  без  узлообразования  имеют  несколько  районных  АТС,

которые связываются между собой по полносвязной схеме.

Районированная структура сети без узлообразования на аналоговой ГТС целе-

сообразна при емкости сети до 80 тыс. номеров – рисунок 5.4.

Районированные ГТС с узлами входящих сообщений делятся на узловые рай-

оны, в каждом из которых для концентрации нагрузки к АТС узлового района уста-
навливаются УВС.

Связь  между  АТС  разных  районов,  как  правило,  осуществляется  через  УВС,

расположенный в районе, в котором находится входящая АТС.

Структурная схема районированной ГТС с узлами входящих сообщений связи

представлена на рисунке 5.5.

   Внутри  узлового  района  АТС  связываются  между  собой  непосредственно

или через УВС.

 Районированные ГТС с УВС могут иметь емкость до 800 тысяч номеров.
 Районированные ГТС с узлами входящих сообщений и узлами исходящих со-

общений  делятся  на  узловые  районы,  в  каждом  из  которых  для  концентрации  на-
грузки к АТС узлового района устанавливаются УВС, а для концентрации нагрузки
от АТС узлового района – УИС .












к УСС

АМТС

 СЛ

СЛ

СЛМ

ЗСЛ

ПС

АТС

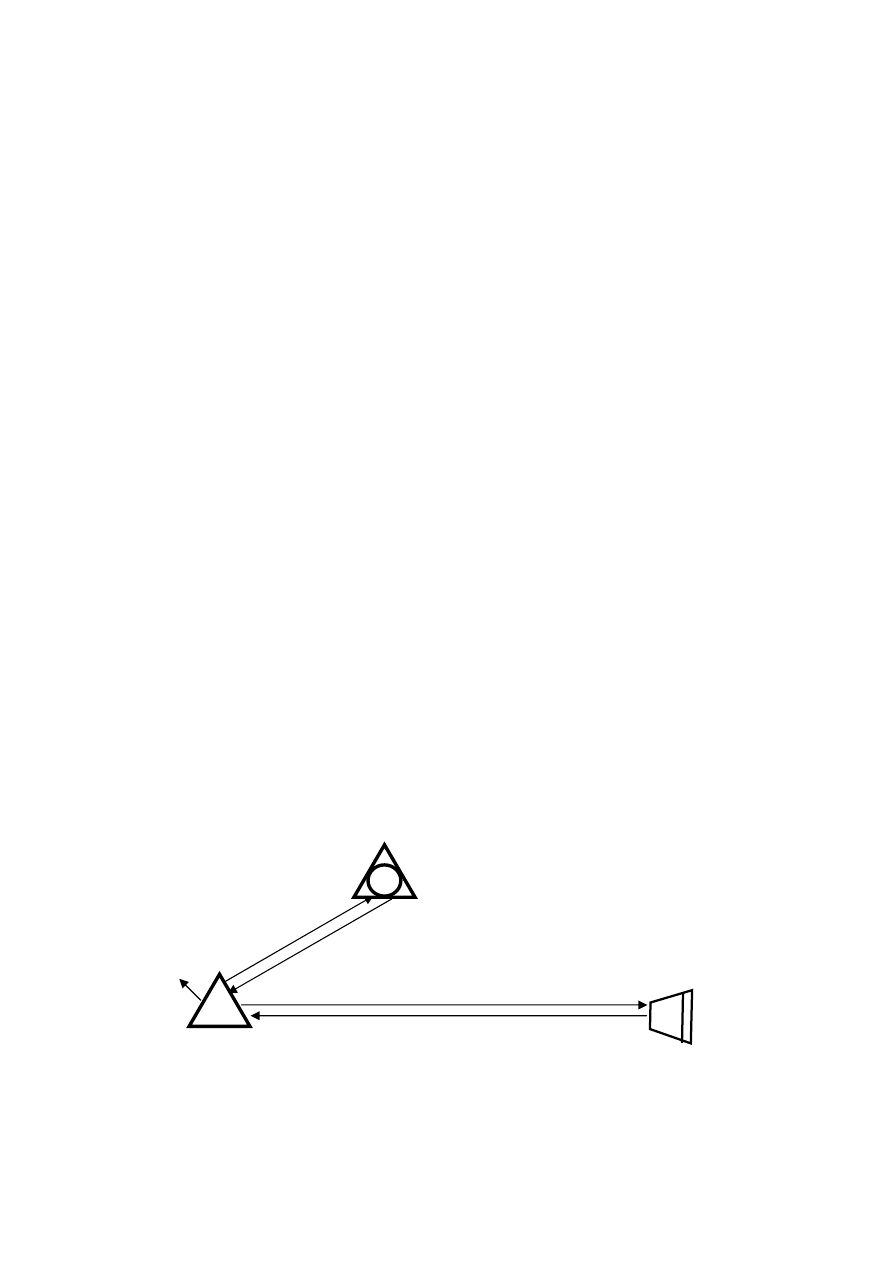

Рисунок 5.2.

 Схема нерайонированной ГТС на базе од-

ной АТС с подстанцией



26
























































АТС

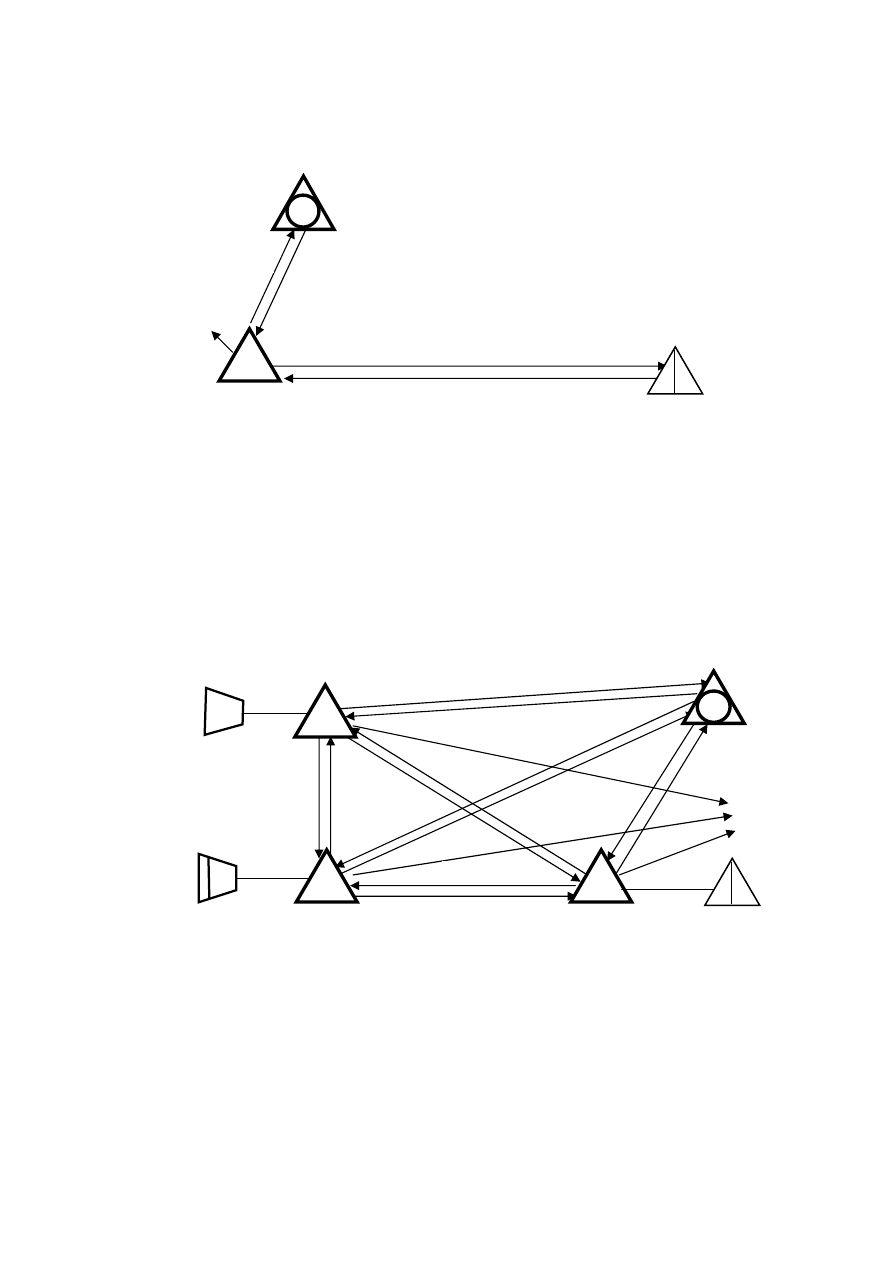

Рисунок 5.3 – Схема нерайонированной  ГТС на базе од-

ной АТС с УПАТС

АМТС

 СЛ

СЛМ

ЗСЛ

УПАТС

СЛ

ПС

АТС1

АМТС

АТС2

АТС3

Рисунок 5.4 – Схема  районированной ГТС без узлообра-

зования

к УСС

СЛМ

ЗСЛ

СЛМ

СЛМ

ЗСЛ

ЗСЛ

СЛ

СЛ

СЛ

с

Л

СЛ

СЛ

СЛ

СЛ

СЛ

К

УПАТС



27






























общений связи представлена на рисунке 5.6.

  Связь между АТС разных узловых районов преимущественно осуществляется

по схеме АТСисх. – УИС – УВС – АТСвх.

  Районные АТС, расположенные в пределах одного узлового района, связыва-

ются по таким же схемам, как на ГТС с УВС.

Районированные  ГТС с УВС и УИС могут иметь емкость до 8 миллионов но-

меров.











СЛ

Узловой район 1

Узловой район 2

УВСМ

СЛМ

УВС

УВС

УВСМ

к УСС

к УСС

АТС

к УСС

к УСС

АТС

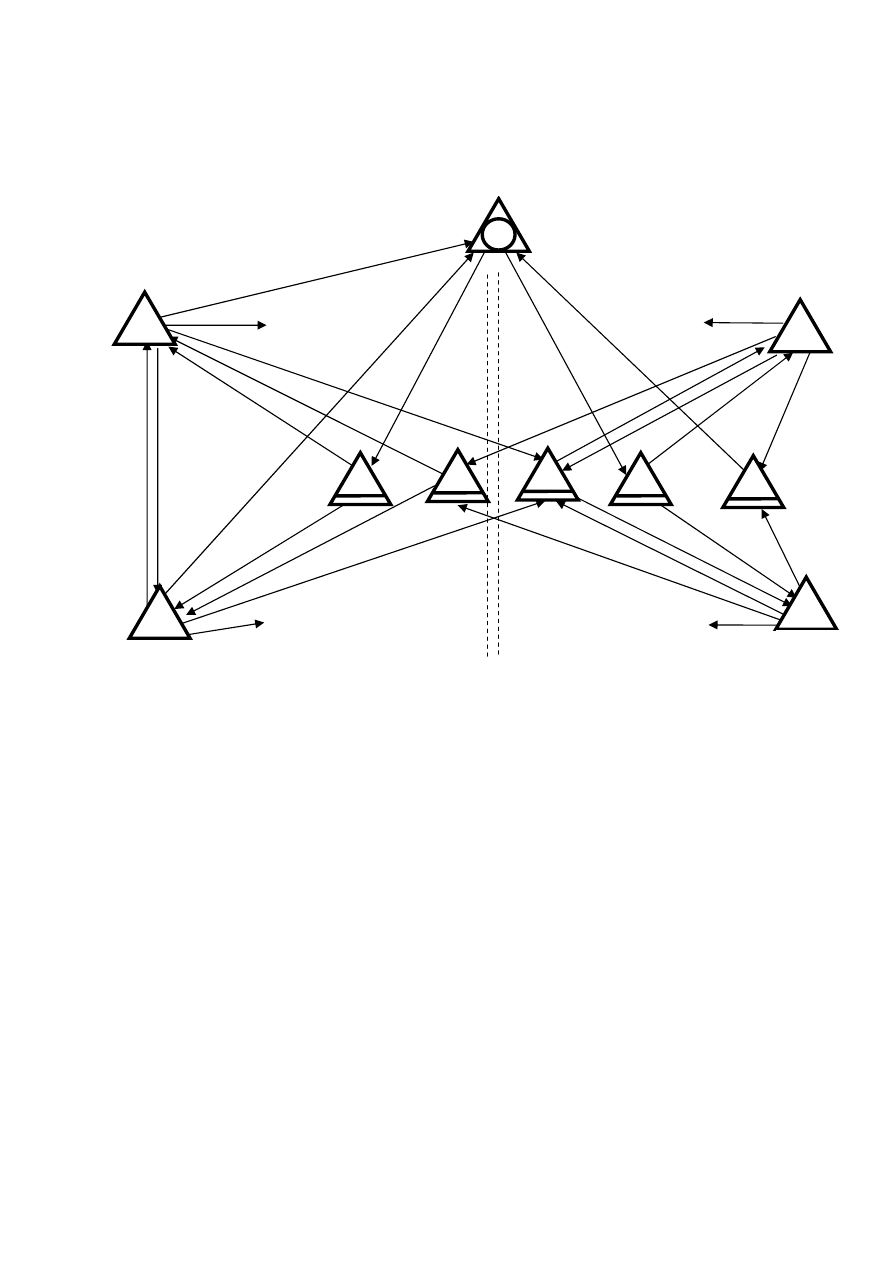

Рисунок  5.5 – Схема районированной ГТС с узлами входящих сооб-

й

СЛМ

ЗСЛ

СЛМ

ЗСЛ

СЛМ

ЗСЛ

АТС

АТС

СЛМ

СЛМ

ЗСЛ

ЗСЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

АМТС

УЗСЛ



28




















5.2.2.2  Построение ГТС с использованием аналогового и цифрового коммута-

ционного оборудования.
          Развитие ГТС происходит эволюционным путем с одновременным строитель-
ством новых АТС с применением современного цифрового оборудования и заменой
ранее  установленного  аналогового  оборудования.  Таким  образом,  телефонные  сети
на  территории  городов  включают  в  себя  оборудование,  установленное  на  разных
этапах развития ГТС –  рисунок 5.7.















к УСС

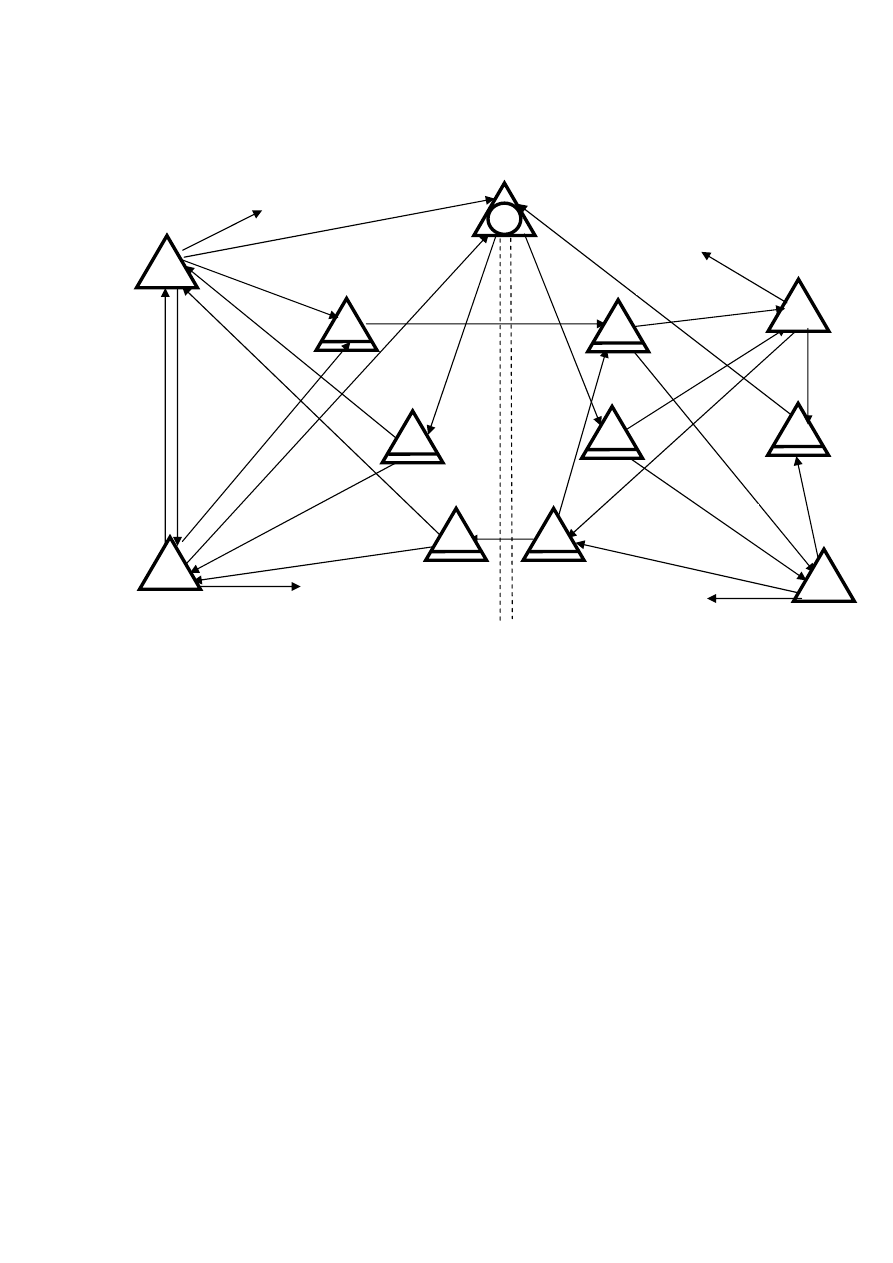

Рисунок 5.6 – Схема районированной ГТС с узлами входящих и исхо-

дящих сообщений

АТС

Узловой район 1

Узловой район 2

УЗСЛ

СЛМ

к  УСС

ЗСЛ

СЛМ

УВС

УВСМ

УВСМ

к УСС

АМТС

АТС

УИС

УИС

АТС

ЗСЛ

СЛМ

СЛМ

СЛ

ЗСЛ

ЗСЛ

УВС

СЛМ

АТС

СЛ

ЗСЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

СЛ

к УСС

СЛМ

СЛ

СЛ

СЛ
