Отчёт по оценке пожарного риска На объекте Гостиница «Волжская» - часть 3

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

Сценарий 1

Перечень исходных данных

Класс функциональной пожарной опасности здания: Ф1.2

(Гостиницы, мотели) (Qп = 0,0281)

Наличие

систем

автоматической

пожарной

сигнализации:

Выполнена по нормам (Kобн = 0,8)

Наличие систем оповещения и управления эвакуацией: Тип 3 (Kсоуэ

= 0,8)

Наличие систем противодымной защиты: Не требуется (Kпдз = 0,8)

Наличие систем автоматического пожаротушения: Не требуется (Kап

= 0,9)

Время нахождения людей в здании: 12 ч (Pпр = 0,5)

Определение времени блокирования путей эвакуации

Моделирование динамики развития пожара проводилось по полевой

модели с помощью программы FDS. Моделирование проводилось в

следующих областях расчёта:

— Область расчета 2 (размер ячейки 0,25 м).

— Расчетная область 1 (размер ячейки 0,25 м).

— Расчетная область 3 (размер ячейки 0,25 м).

— Расчетная область 4 (размер ячейки 0,25 м).

— Расчетная область 5 (размер ячейки 0,25 м).

В таблице ниже представлены характеристики горючей нагрузки,

использовавшейся при моделировании.

Горючая нагрузка: Админ. помещение; 0,75 мебель + 0,25 бумага

Таблица 2. Параметры горючей нагрузки

Параметр

Единица измерения

Значение

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

Низшая теплота сгорания

кДж/кг

14000

Линейная скорость
распространения пламени

м/с

0,022

Удельная массовая скорость
выгорания

кг/(м² ∙ с)

0,021

Коэффициент полноты сгорания

—

0,9

Удельная мощность

кВт/м²

264,6

Дымообразующая способность

Нп ∙ м²/кг

52,2

Потребление кислорода (О

₂ )

кг/кг

1,16583000335146

Выделение углекислого газа
(СО

₂ )

кг/кг

1,47642717506467

Выделение угарного газа (CO)

кг/кг

0,003

Выделение хлористого водорода
(HCl)

кг/кг

0,00415491224916396

Для определения времени блокирования путей эвакуации была

составлена модель здания.

Моделировалась динамика развития пожара в течение 240 сек.

Для измерения опасных факторов пожара были установлены

регистраторы.

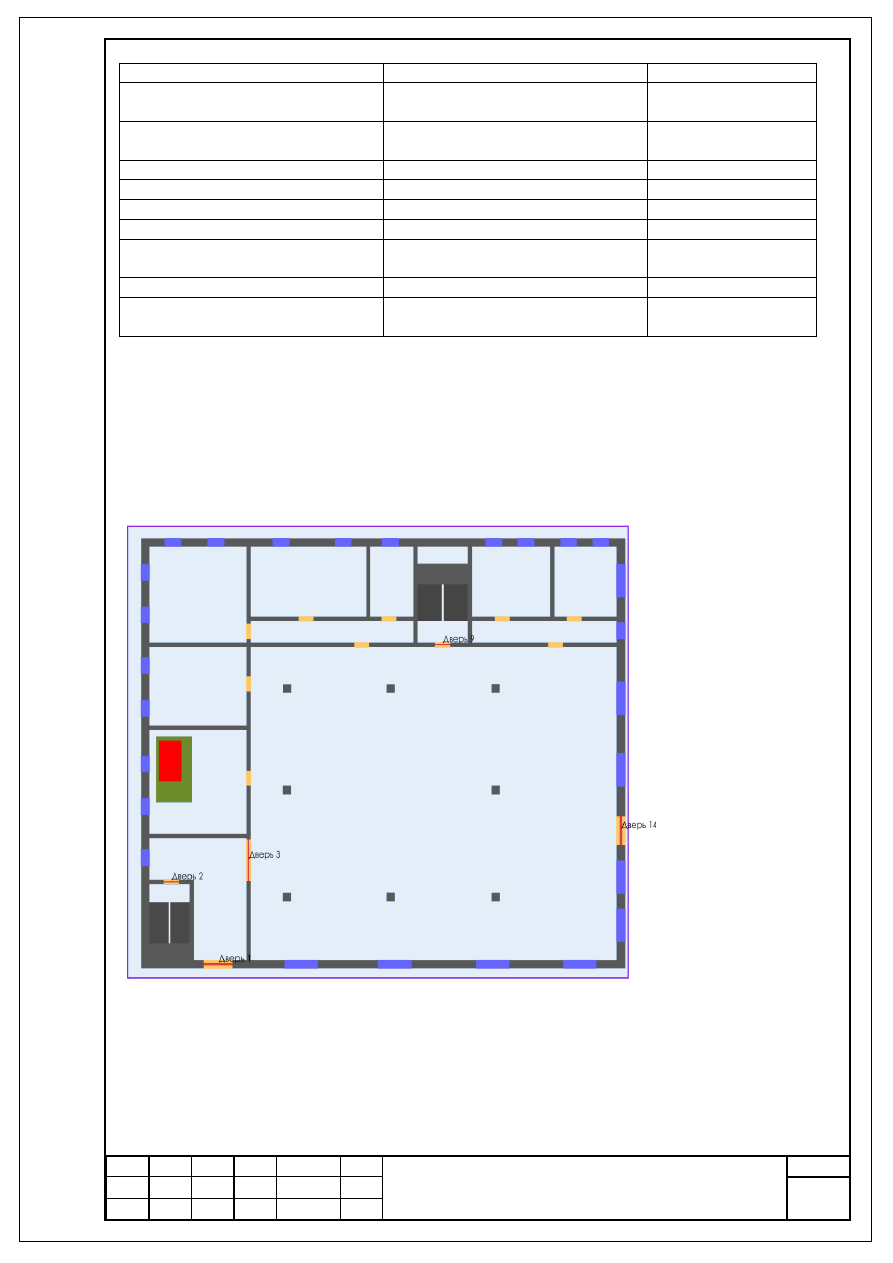

Рисунок 1. Этаж 1. Пожарная модель.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

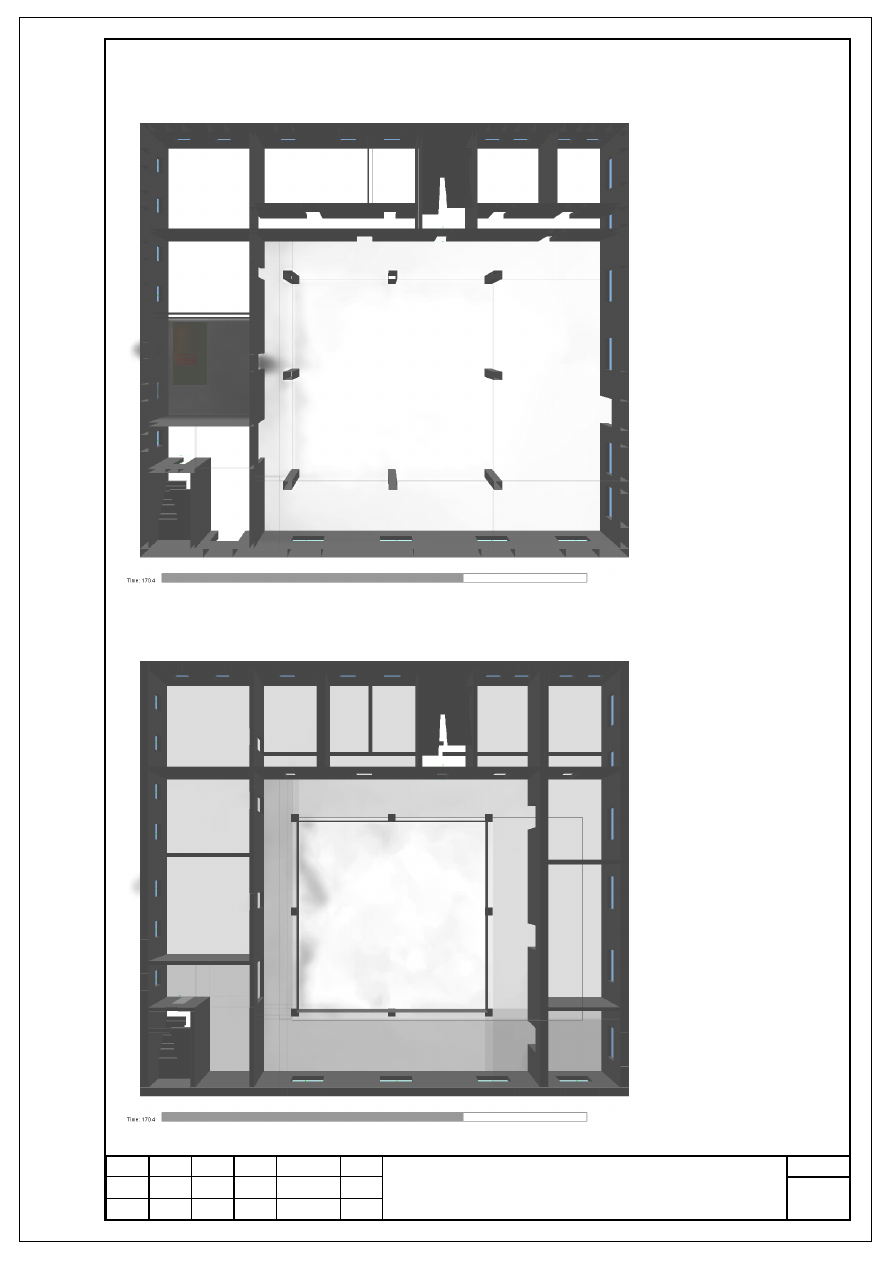

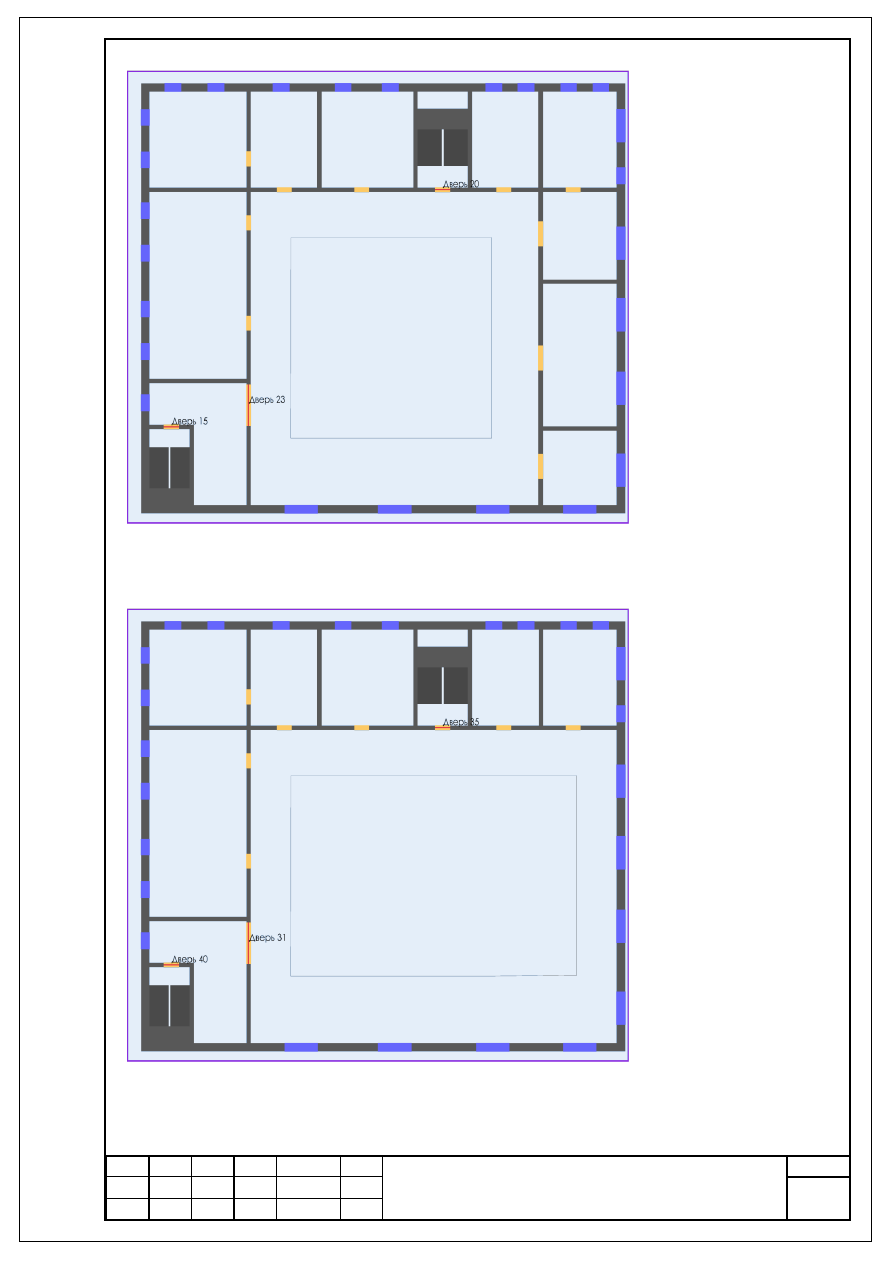

Рисунок 2. Этаж 2. Пожарная модель.

Рисунок 3. Этаж 3. Пожарная модель.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

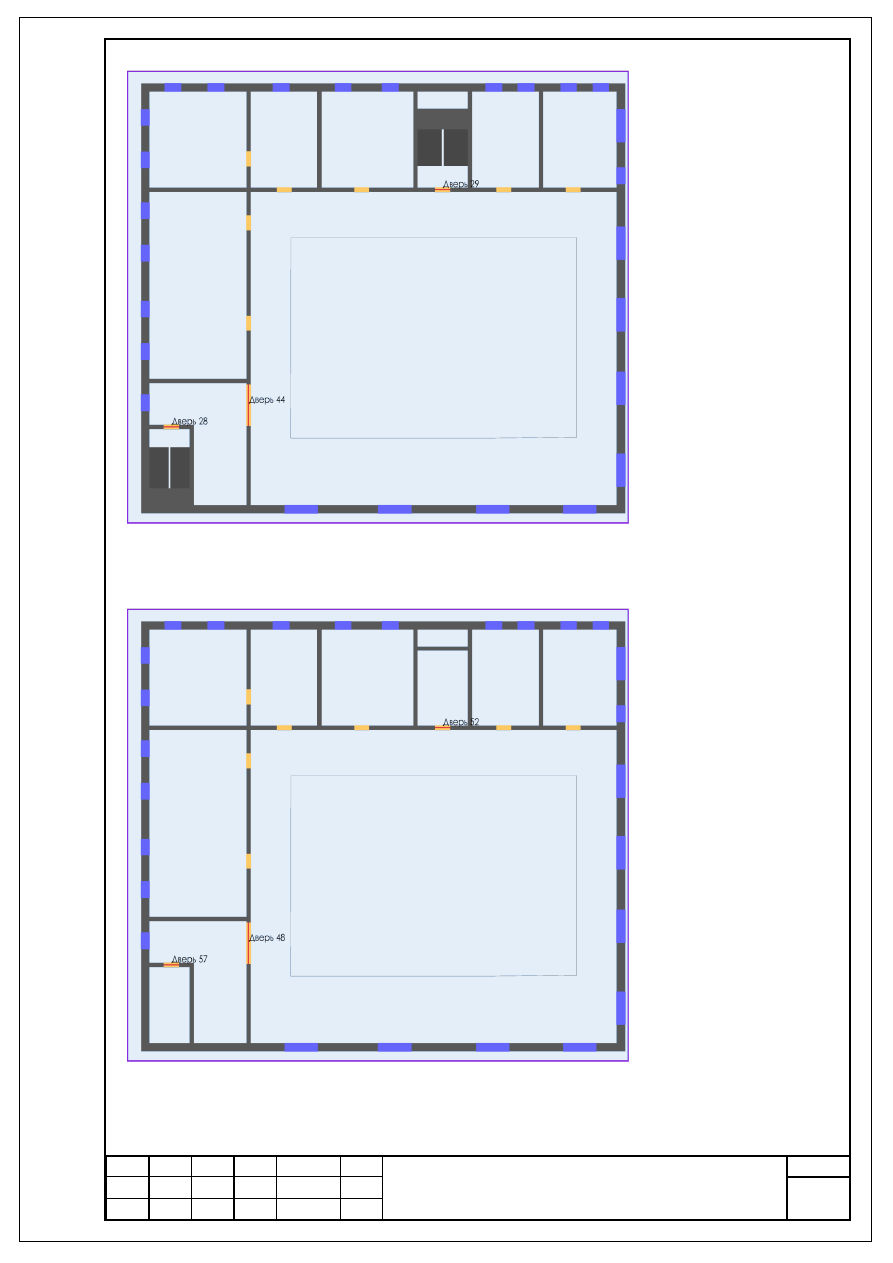

Рисунок 4. Этаж 4. Пожарная модель.

Рисунок 5. Этаж 5. Пожарная модель.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

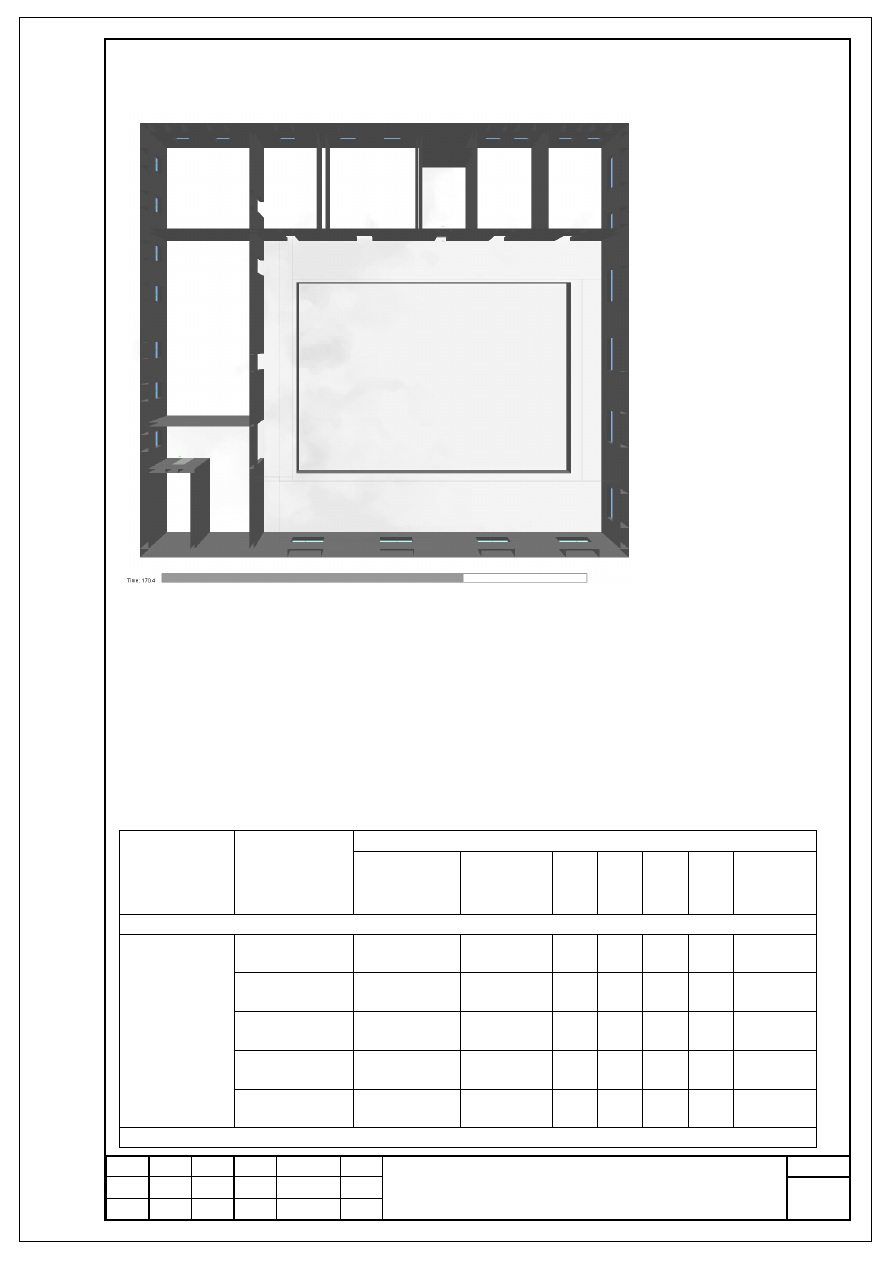

Следующие рисунки показывают динамику развития ОФП.

Рисунок 6. Этаж 1. Развитие ОФП через 136,8 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

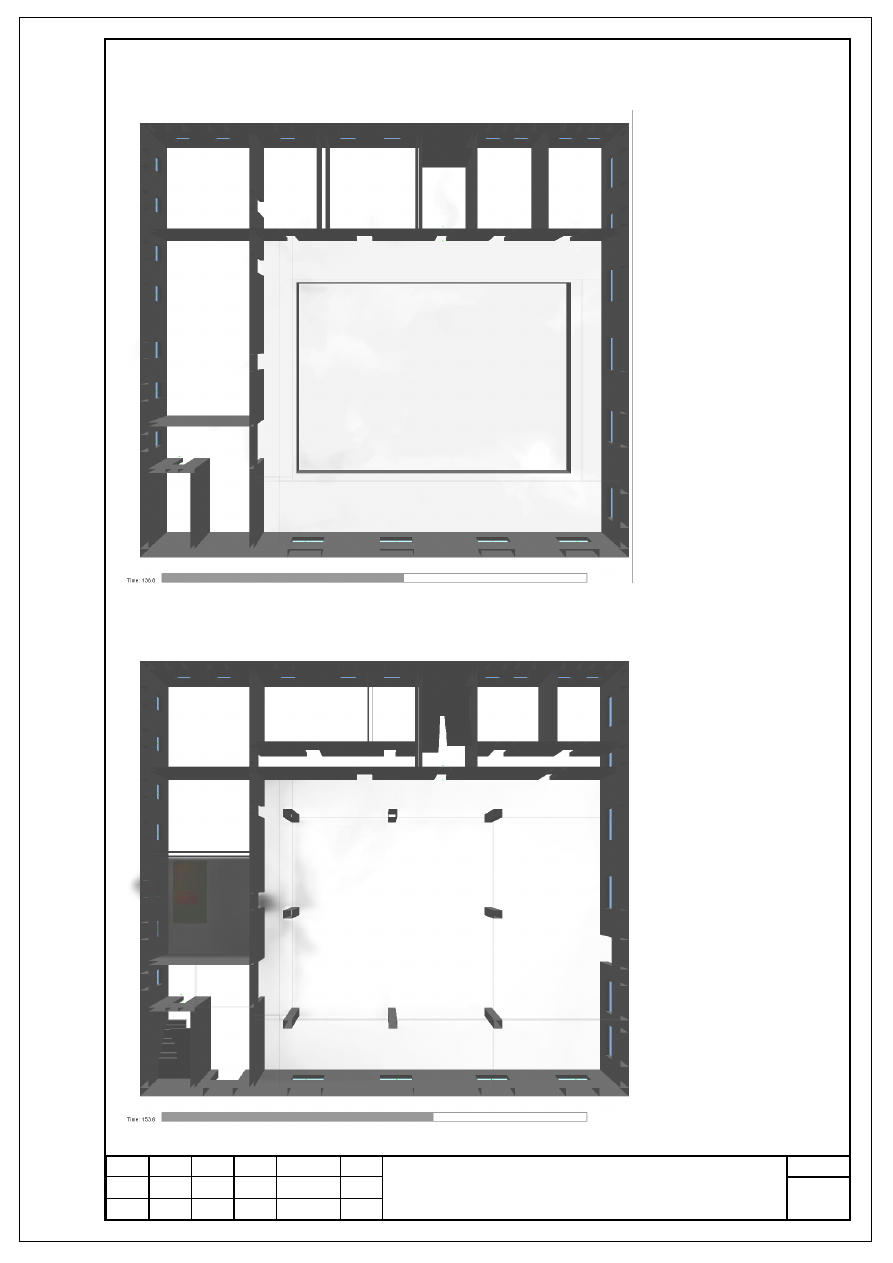

Рисунок 7. Этаж 2. Развитие ОФП через 136,8 сек. после начала пожара.

Рисунок 8. Этаж 3. Развитие ОФП через 136,8 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

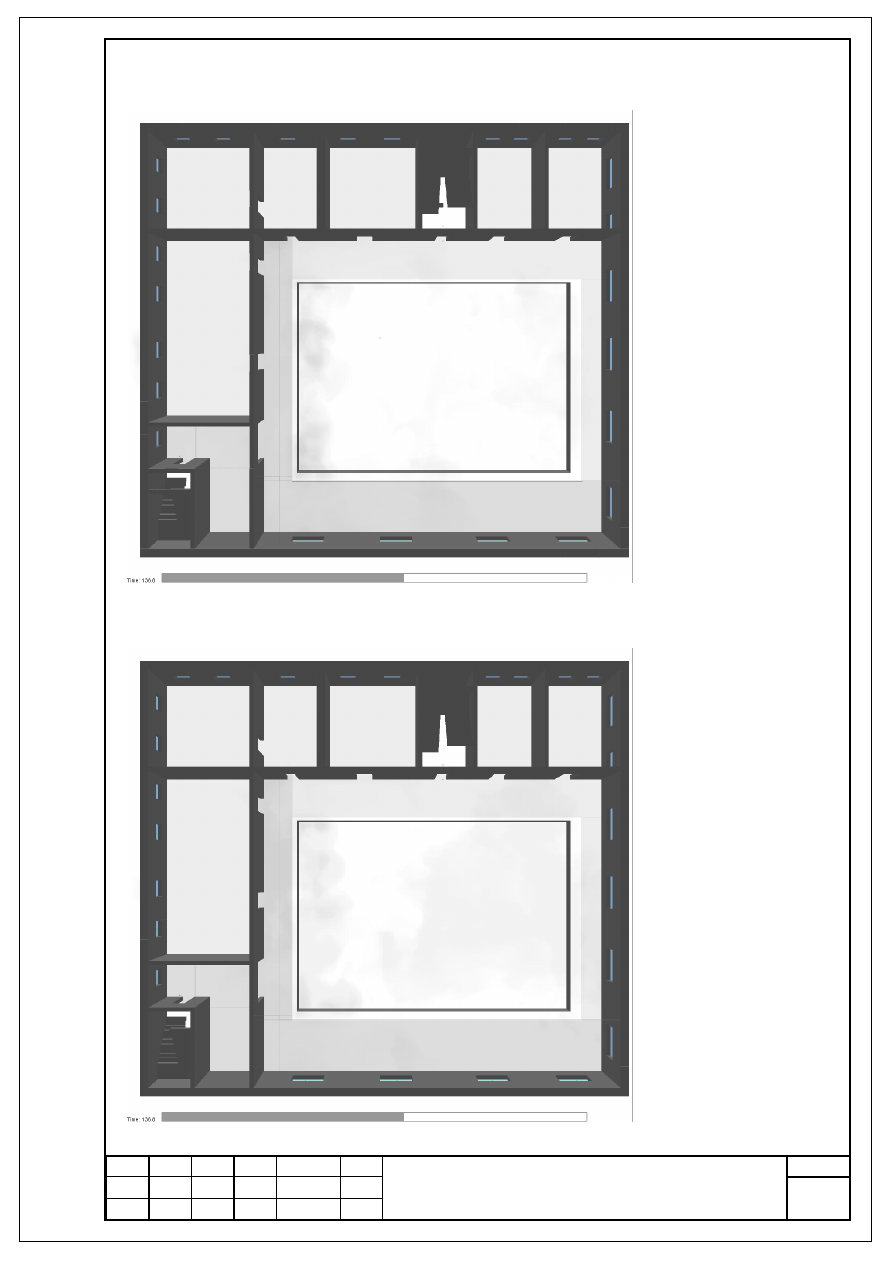

Рисунок 9. Этаж 4. Развитие ОФП через 136,8 сек. после начала пожара.

Рисунок 10. Этаж 5. Развитие ОФП через 136,8 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

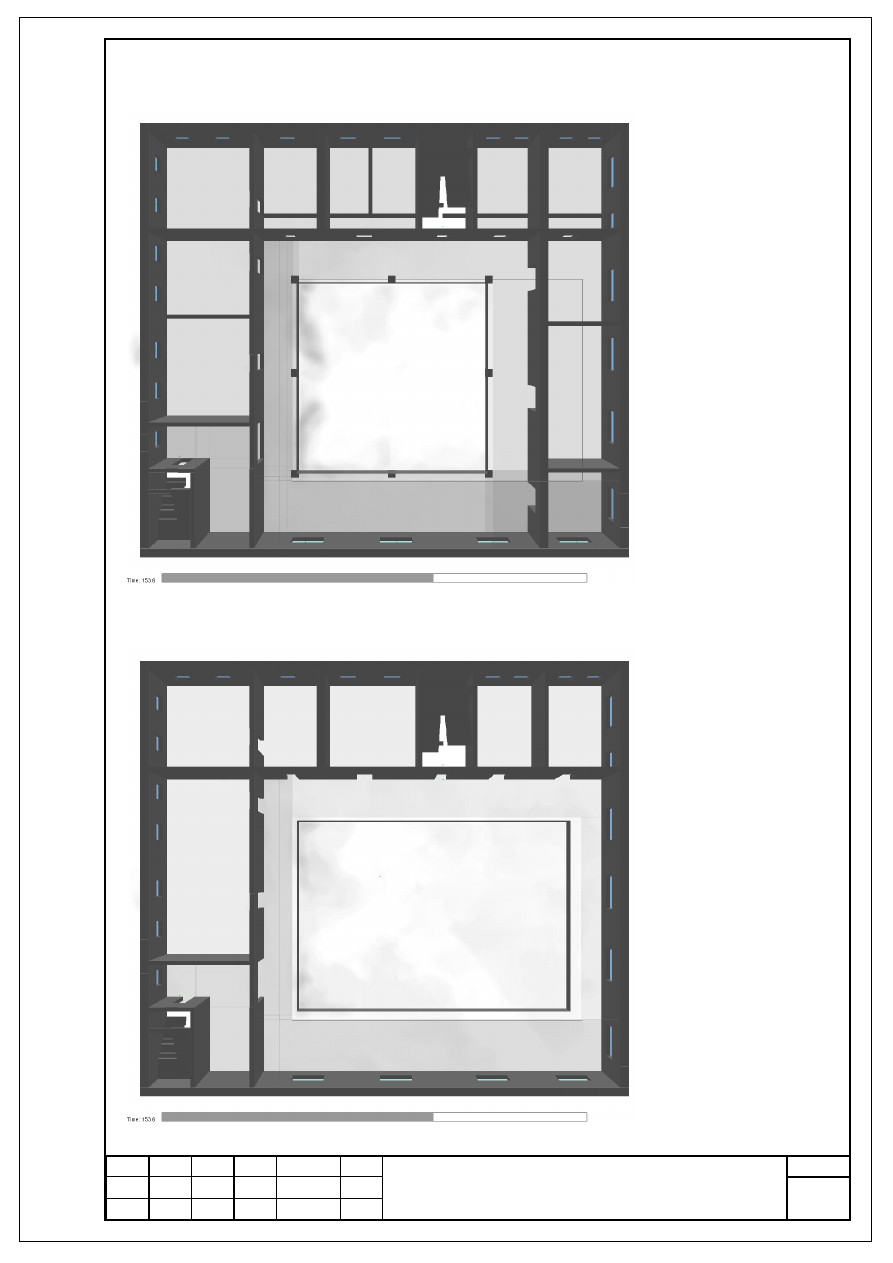

Рисунок 11. Этаж 1. Развитие ОФП через 153,6 сек. после начала пожара.

Рисунок 12. Этаж 2. Развитие ОФП через 153,6 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

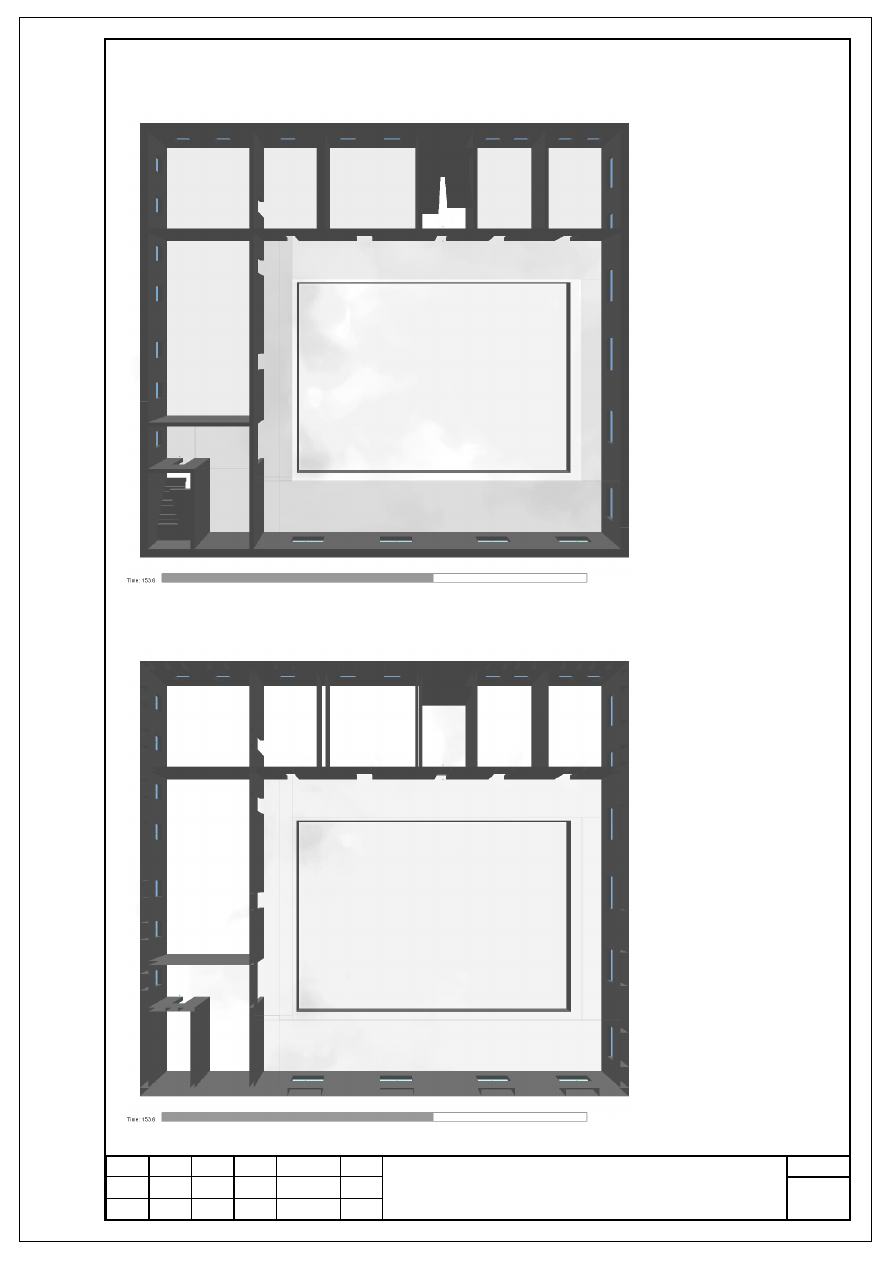

Рисунок 13. Этаж 3. Развитие ОФП через 153,6 сек. после начала пожара.

Рисунок 14. Этаж 4. Развитие ОФП через 153,6 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

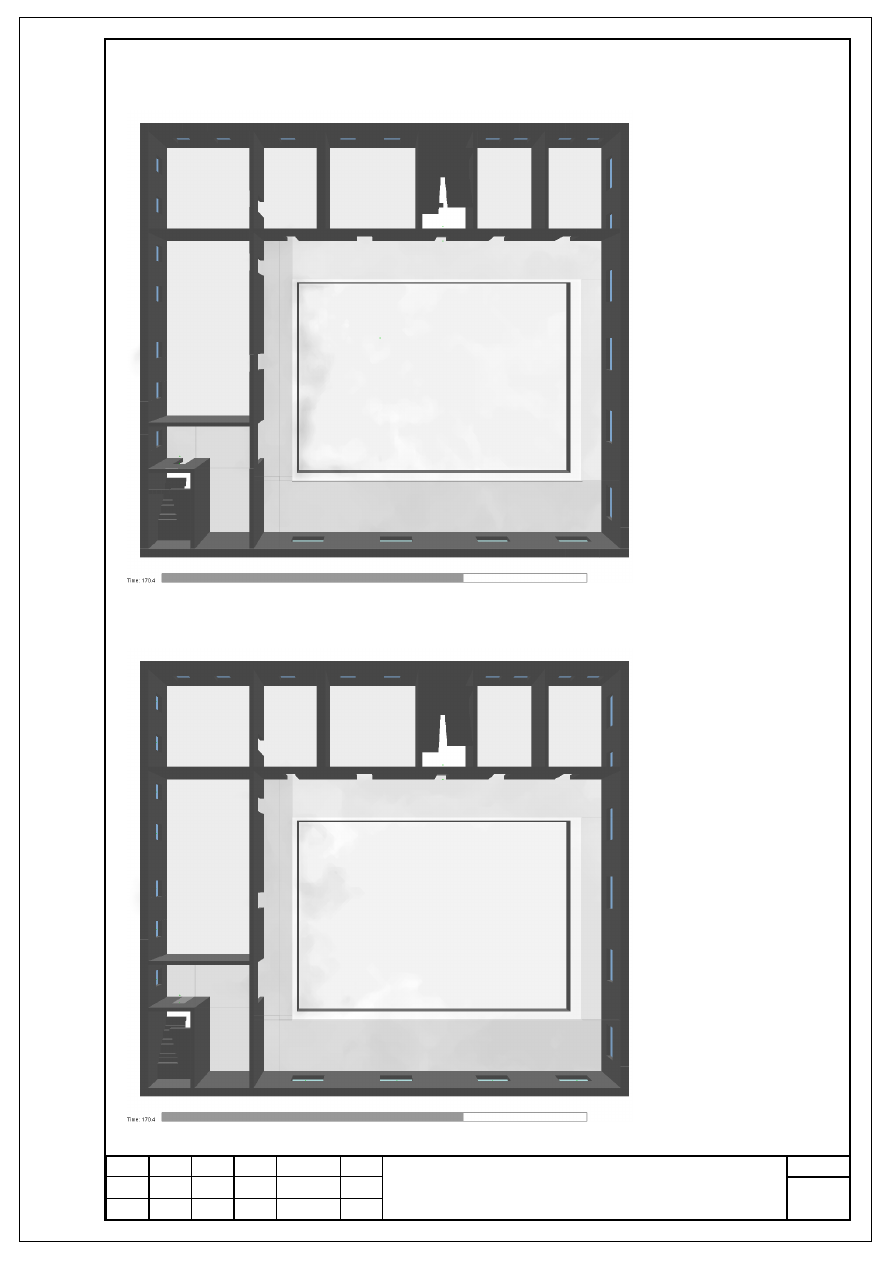

Рисунок 15. Этаж 5. Развитие ОФП через 153,6 сек. после начала пожара.

Рисунок 16. Этаж 1. Развитие ОФП через 170,4 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

Рисунок 17. Этаж 2. Развитие ОФП через 170,4 сек. после начала пожара.

Рисунок 18. Этаж 3. Развитие ОФП через 170,4 сек. после начала пожара.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

Рисунок 19. Этаж 4. Развитие ОФП через 170,4 сек. после начала пожара.

Рисунок 20. Этаж 5. Развитие ОФП через 170,4 сек. после начала пожара.

Таблица ниже показывает, через какое время после начала пожара

достигаются предельно допустимые значения по каждому из опасных

факторов пожара в регистраторах.

Таблица 3. Время блокирования регистраторов

Расположен

ие

Наименован

ие

Время блокирования по каждому ОФП, с

Tемперату

ра

Видимос

ть

CO HC

Теплов

ой

поток

Этаж 1
Вне
помещений

Дверь 1

>240

>24
0

>240

Дверь 14

>240

>24
0

>240

Дверь 2

>240

>24
0

>240

Дверь 3

>240

>24
0

>240

Дверь 9

>240

>24
0

>240

Этаж 2

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

Вне
помещений

Дверь 15

>240

>24
0

>240

Дверь 20

>240

>24
0

>240

Дверь 23

>240

>24
0

>240

Этаж 3
Вне
помещений

Дверь 31

>240

>24
0

>240

Дверь 35

>240

>24
0

>240

Дверь 40

>240

>24
0

>240

Этаж 4
Вне
помещений

Дверь 28

>240

>24
0

>240

Дверь 29

>240

>24
0

>240

Дверь 44

>240

>24
0

>240

Этаж 5
Вне
помещений

Дверь 48

>240

>24
0

>240

Дверь 52

>240

>24
0

>240

Дверь 57

>240

>24
0

>240

Подробные

результаты

моделирования

развития

пожара

представлены в Приложении №2.

Составление расчётных схем и определение расчетного времени

эвакуации людей

В соответствии с объемно-планировочными решениями здания,

геометрическими размерами эвакуационных путей и выходов, а также

известными особенностями поведения людей при пожарах (движение к

более широким и хорошо заметным выходам, выбор более короткого пути

эвакуации, использование знакомых маршрутов движения и т.п.) были

составлены расчётные схемы эвакуации с этажей здания. Количество и

расположение людей принималось в соответствии с данными,

предоставленными заказчиком.

Таблица 4. Распределение людей по элементам топологии

Элемент топологии

Количество людей

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

Этаж 1

34 (М1: 34)

Вне помещений

34 (М1: 34)

Этаж 2

40 (М1: 40)

Вне помещений

40 (М1: 40)

Этаж 3

63 (М1: 63)

Вне помещений

63 (М1: 63)

Этаж 4

55 (М1: 55)

Вне помещений

55 (М1: 55)

Этаж 5

17 (М1: 17)

Вне помещений

17 (М1: 17)

ИТОГО 209 (М1: 209)

Для определения времени эвакуации были составлены поэтажные

расчётные схемы эвакуации.

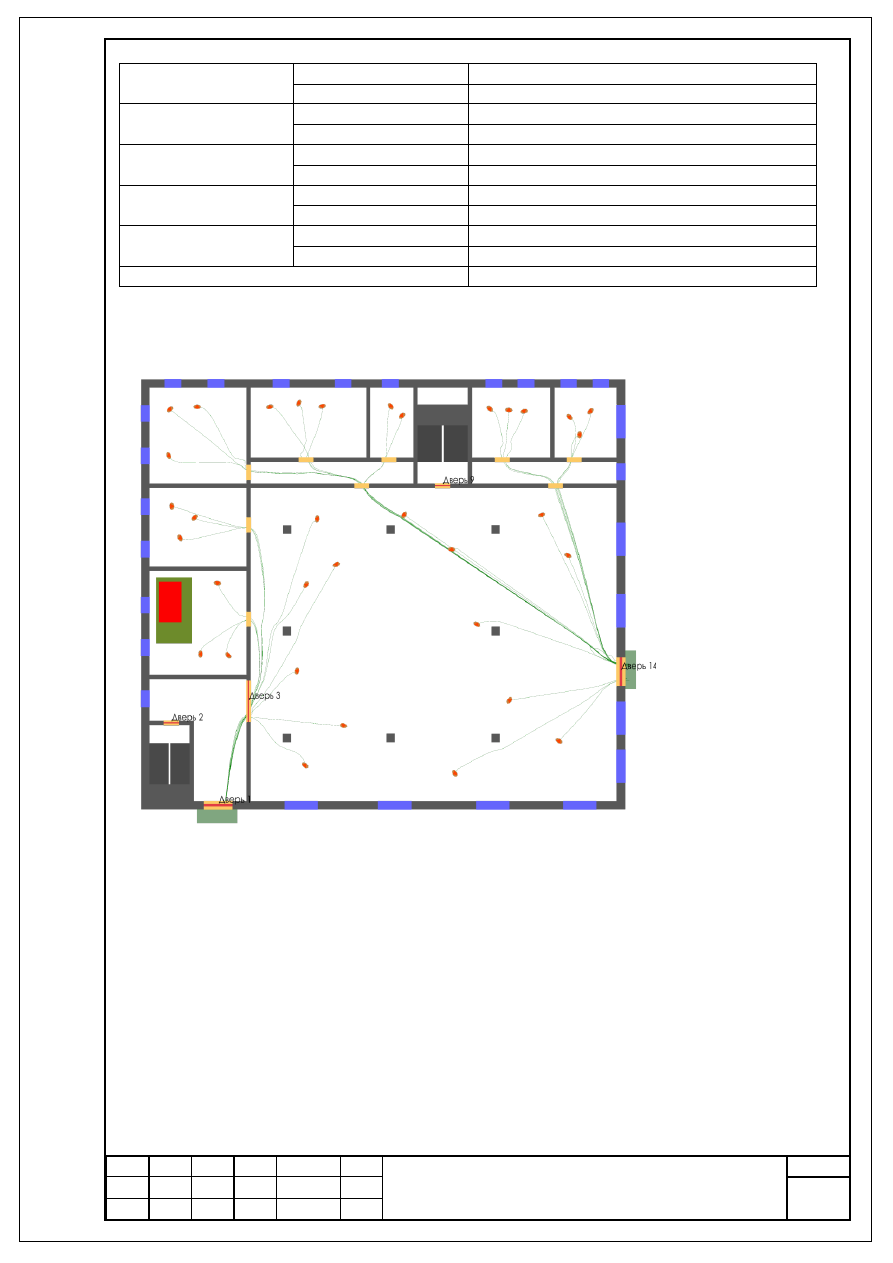

Рисунок 21. Этаж 1. Люди и траектории их движения на этаже.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

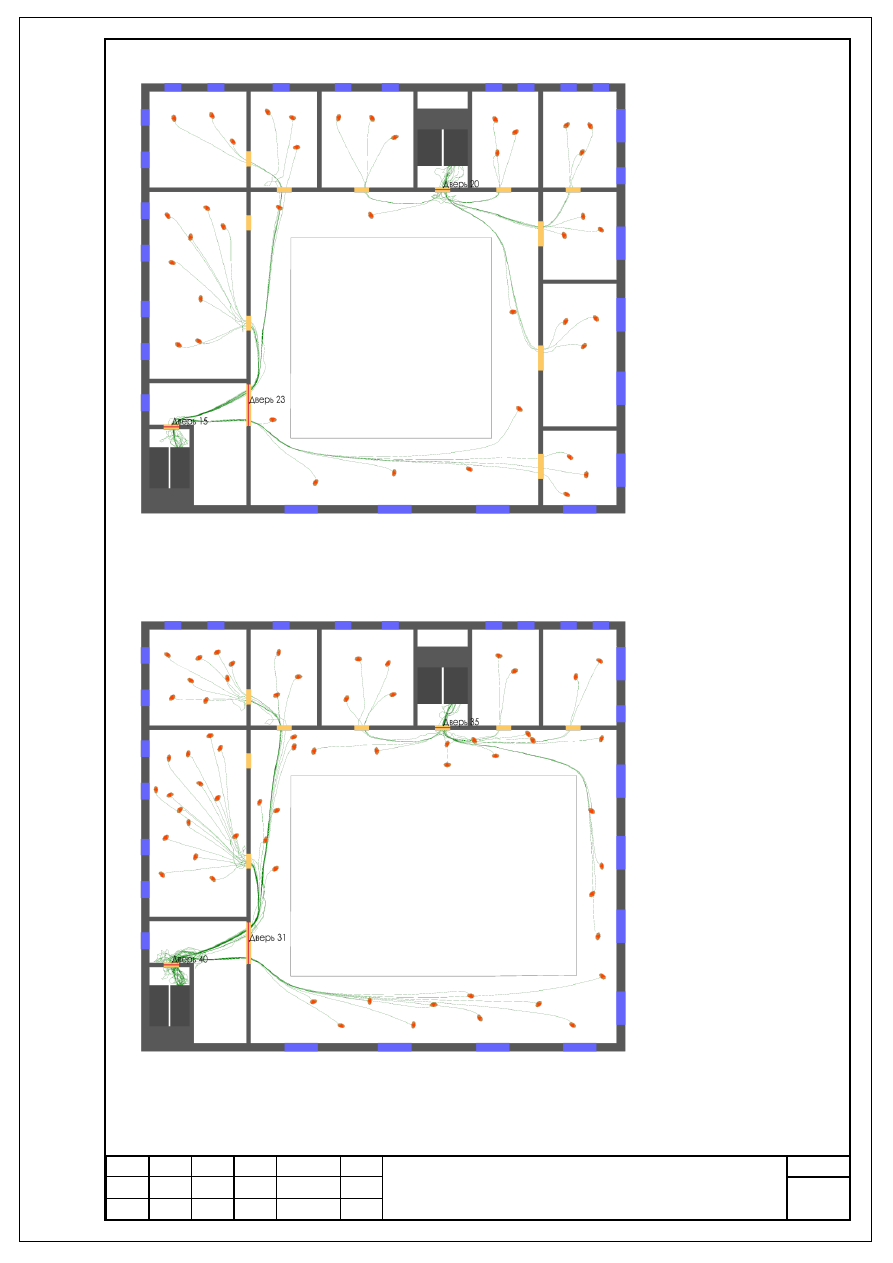

Рисунок 22. Этаж 2. Люди и траектории их движения на этаже.

Рисунок 23. Этаж 3. Люди и траектории их движения на этаже.

Лист

Изм. Кол.уч. Лист №док. Подпись

Дата

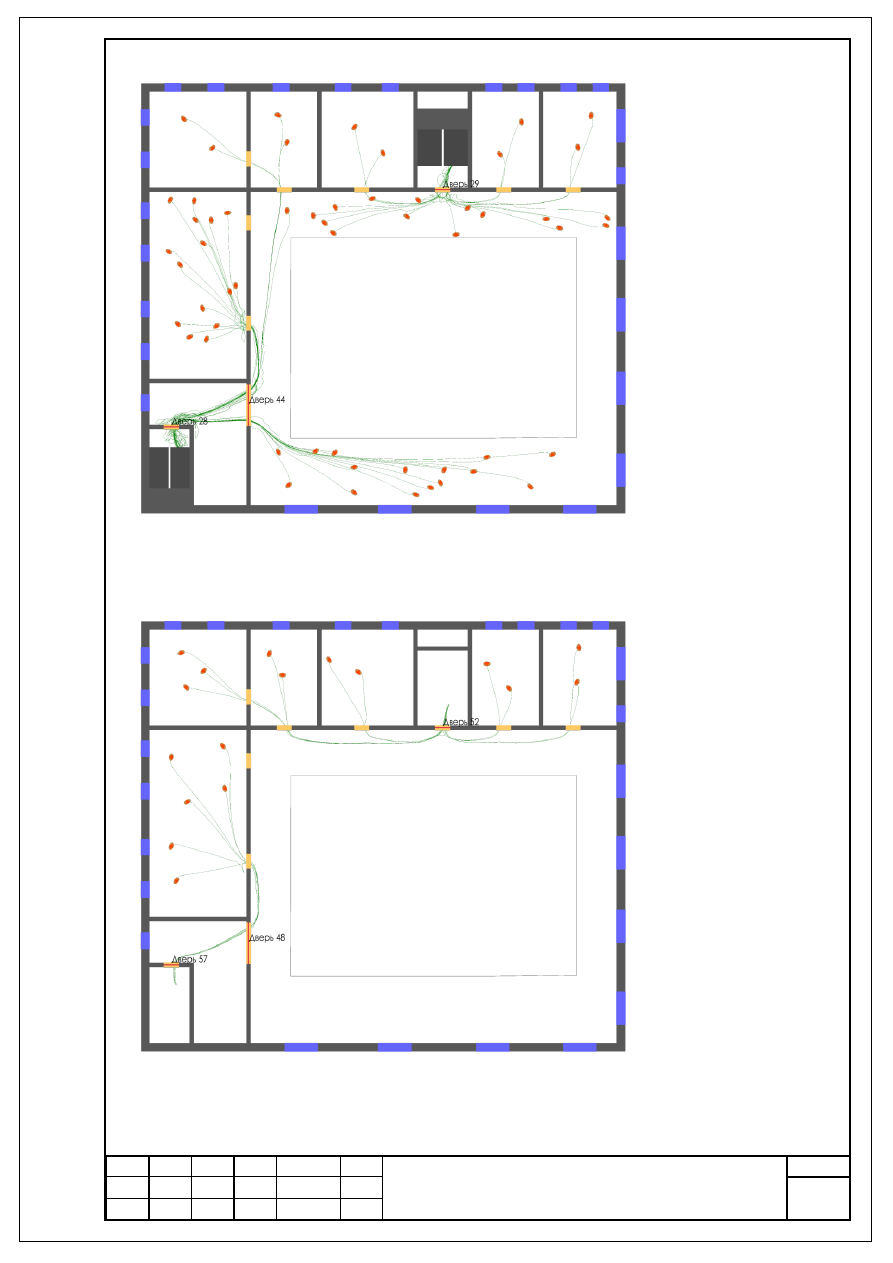

Рисунок 24. Этаж 4. Люди и траектории их движения на этаже.

Рисунок 25. Этаж 5. Люди и траектории их движения на этаже.
