5.2.13 Информация о памяти

Функция

Вы можете отобразить на дисплее всю имеющуюся память NC.

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Вся свободная/присвоенная память NC отображается в Кбайтах.

5-33

Рабочая зона Программа

03.96

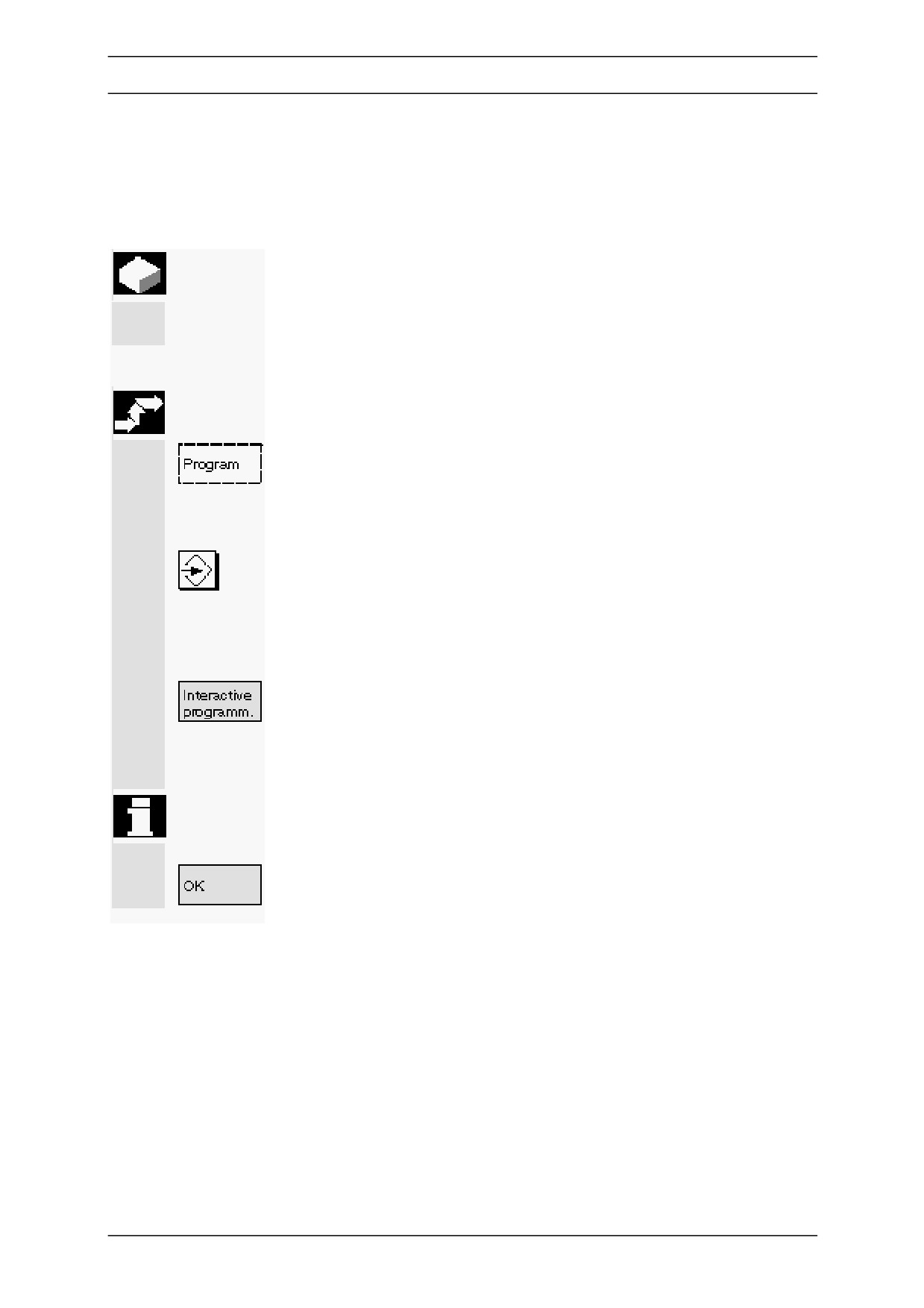

5.3 MMC 102: ASCII редактор файлов на жестком диске

5.3.1 Открывание программы

Функция

У Вас имеется опция открывания программ в редакторе ASCII

или в "интерактивном программировании".

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Открывается окно "Programs (Программы)".

Установить курсор на нужный файл.

Открывание программы в редакторе ASCII:

Нажать на кнопку "Input (Ввод)".

Редактор ASCII автоматически срабатывает и файл, выбранный

Вами открывается в окне "Editor (Редактор)".

Активизация интерактивного программирования:

Нажать на кнопку "Interactive programming (Интерактивное

программирование)".

Открывается окно "Interactive programming (Интерактивное

программирование".

Тип программы, имя программы, идентификатор блока и

комментарий отображаются на дисплее.

Вы можете изменить имя программы, идентификатор (1-й номер

блока, фактор инкремента) и комментарии.

Подтвердить ввод посредством "OK".

Интерактивное программирование теперь срабатывает

автоматически.

5-34

03.96

Рабочая зона Программа

5.3.2 Новая программа

Функция

Вы можете выбрать редактор (ASCII редактор или редактор

интерактивного программирования), который открывается после

создания нового файла.

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Открывается окно "Programs (Программы)".

Установить курсор на нужный директорий.

Открыть директорий кнопкой "Input (Ввод)".

Нажать на кнопку "New (Новый)".

Открывается окно "New (Новый)".

Ввести следующую информацию:

• имя программы

• тип программы (указание из перечня)

Выбирается кнопка "Text editor (Редактор текста)":

Новая программа создается и редактор ASCII автоматически

открывается.

Выбирается кнопка "Dialog programming (Диалоговое

программирование)":

Новая программа создается и автоматически

срабатывает диалоговое программирование.

Файл открыт.

5-35

Рабочая зона Программа

03.96

5.3.3 Редактирование программы

Функция

Редактор ASCII обеспечивает следующие функции

редактирования:

• перепись

• выделение

• копирование

• вставка

• поиск/длительный поиск

• позиция

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Вы уже открыли существующую программу в окне "Programs

(Программы)" или

Вы создали новую программу.

Редактор ASCII автоматически срабатывает.

Вертикальные программные кнопки изменяются.

Вы можете отредактировать текстовую строку, в которой

установлен курсор в режиме переписывания.

Вы можете использовать клавиши “Direction (Управление)” для

высвечивания выделенного текста

Выделенный текст переписывается в буфер.

Текст из буфера вставляется в месте, отмеченном курсором.

5-36

03.96

Рабочая зона Программа

Выбранный текст стирается.

Открывается окно ввода "Find text (Найти текст)".

Ввести фразу поиска.

Курсор устанавливается на искомом тексте.

Если появляется фраза поиска в нескольких местах в тексте,

курсор устанавливается в другом месте.

Открывается окно ввода "Go to block number (Перейти

к блоку N)".

Ввести

• номер нужного блока

• "1" для пуска файла (= первый блок) или

• "0" для окончания файла.

Курсор установить на нужный номер блока.

Последний файл для редактирования сохраняется без запроса;

редактор ASCII закрывается и вызывается окно "Programs

(Программы)".

Прочие замечания

Просим отметить следующие различия ММС 100 в редакторе

ASCII:

• ASCII редактор допускает только файлы на жестком диске, а

не файлы в системе файлов NCU.

• ASCII редактор не включает "Cycles support".

• Информация о памяти отображается на дсиплее всякий раз

внизу окна "Programs (Программы)".

• Конец характера блока "LF", а не " I ".

5-37

Рабочая зона Программа

03.96

5.3.4 Загрузка и разгрузка программы

Функция

Программы могут храниться в памяти NC ("Load") с

последующим выполнением, очищая память NC ("Unload"). Это

предотвращает ненужные загрузки в памяти NC.

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Установить курсор на загружаемую программу.

Выбранная программа загружается с жесткого диска в память

NC.

Просим отметить, что выбранная программа стирается из

жесткого диска.

Если срабатывает разрешение "(Х)", программа может

выполняться.

Выбранная программа разгружается из памяти NC на жестком

диске.

Заметьте, что выбранная программа очищается из памяти NC.

Прочие замечания

Программы, которые загружены в память NC, автоматически

идентифицируются посредством "(X)" в колонке "Loaded

(Загружено)" обзора программы.

Разрешение не срабатывает автоматически (Х) при загрузке.

5-38

03.96

Рабочая зона Программа

5.3.5 Протокол

Функция

Когда Вы работаете с жестким диском на ММС 102, Вы можете

отображать следующие данные журнала:

• окно работы: дисплей текущей работающей программы

• окно перечня работы: дисплей выполненных программ

• окно запроса: например "Readly delete job?" (готовы стереть

работу?)

• окно перечня ошибок: дисплей выполненных программ, в

которых произошли ошибки.

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Нажать на кнопку "Log (Протокол)".

Появляется окно "Job log for programs (Протокол работы для

программ)".

Следующие функции отображаются на дисплее в вертикальных

программных кнопках, в зависимости от выполнения текущей

программы (например на запрос "Really delete? (Действительно

стереть?” в окне "Query"):

• Текущая работающая программа стирается.

• Все программы в текущем перечне работ стираются.

• Текущая рабочая программа не стирается

• Текущая работающая программа прерывается.

Вы можете изменить имя файла и тип файла текущей

работающей программы в окне запроса.

5-39

Рабочая зона Программа

03.96

5.3.6 Настройка окна "Programs (Программы)".

Функция

Вы можете настроить окно "Programs (Программы)". Могут быть

присвоены следующие дисплеи программам:

• тип

• загружено

• длина (в байтах)

• защита доступа

• дата

• время

• разрешение

Максимальные уровни (области в дереве директория до 7)

• Максимальная длина имени (до 25 знаков)

Последовательность выполнения

Выбирается рабочая зона "Program (Программа)".

Нажать на кнопку "Settings for display (Установка дисплея)".

Открываются окна "Settings for display (Установка дисплея) " и

"Forecast (Прогнозирование)".

Установить курсор на нужное место.

Выбрать установки для дисплея.

Ваши установки автоматически отображаются на дисплее в окне

"Forecast (Прогнозировангие)".

Принимает установки для обзора программы в рабочей зоне

"Program (Программа)".

5-40

03.96

Рабочая зона Сервис

6.1 Передаваемые данные

6.1.1 Общие замечания

Описание

• файла и руководства программы

• главной и рабочей памяти и

• типов данных

можно найти в разделе 5.1. Эти темы основные для понимания

раздела.

/FB/, K4, Описание функций (раздел 1)

/PGA/, Руководство по программированию, Переизданное
