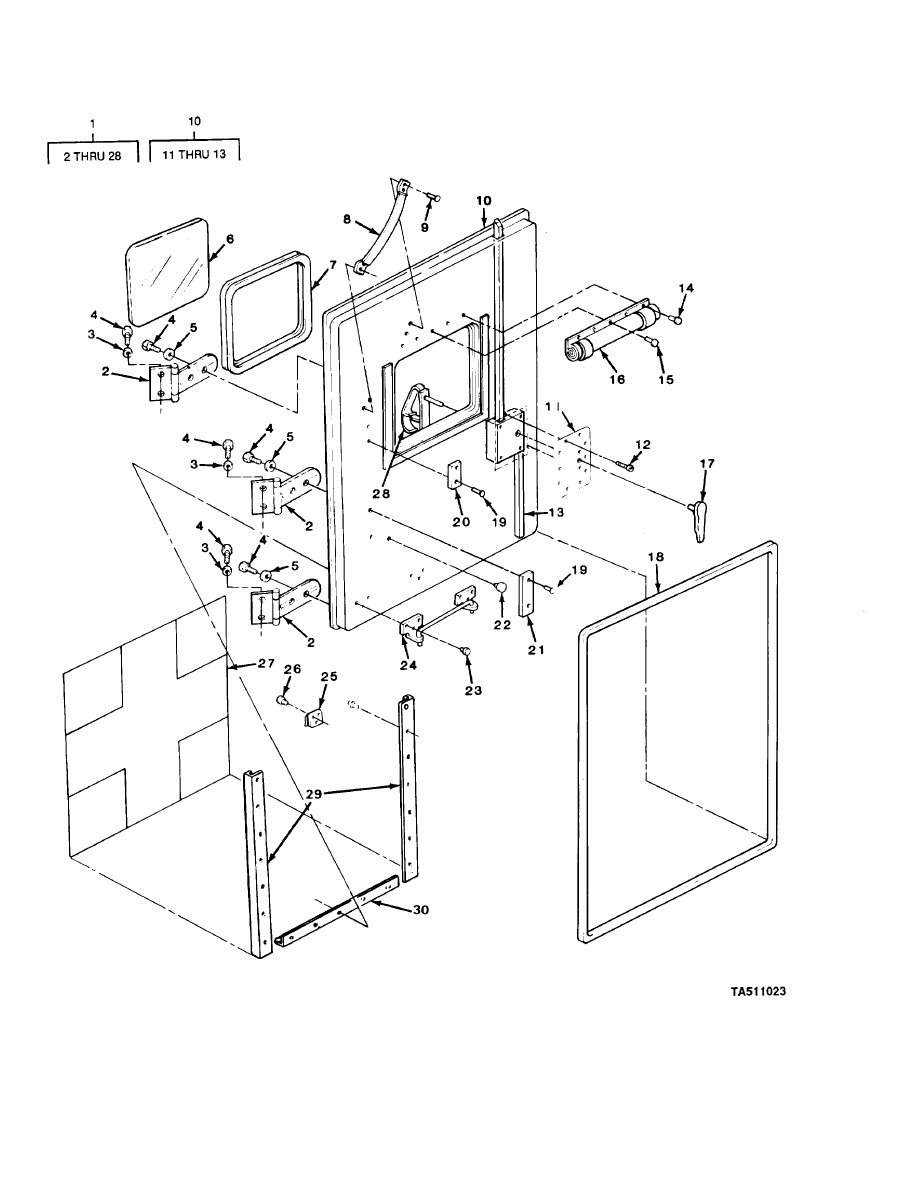

FIGURE 181. RIGHT REAR DOOR ASSEMBLY (111010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1812 SPECIAL PURPOSE BODIES

FIG. 181 RIGHT REAR DOOR ASSEMBLY
(M1010)

1

XDOFF

25022

99-1265-02

DOOR,METAL,SWINGING

1

UOC:210

2

PAOZZ

25022

51-0998

.HINGE,TEE

3

UOC:210

3

PAOZZ

96906

MS35338-46

.WASHER,LOCK

6

UOC:210

4

PAOZZ

96906

MS90728-60

.SCREW,CAP,HEXAGON H

12

UOC:210

5

PAOZZ

96906

MS27183-13

.WASHER,FLAT

6

UOC:210

6

PAOZZ

25022

51-1603

.WINDOW,OBSERVATION

1

UOC:210

7

PAOZZ

25022

51-1721

.FRAME,WINDOW DOOR,V

1

UOC:210

8

PAOZZ

25022

99-4675-1

.STRAP

1

UOC:210

9

PAOZZ

96906

MS20600MP6W10

.RIVET,BLIND

4

UOC:210

10

PAOOO

25022

13-1104

.DOOR,METAL,SWINGING  INDLUDES

1

ITEMS 2,4,5
UOC:210

11

PAOZZ

25022

51-2204

..PANEL,ACCESS DOOR

1

UOC:210

12

PAOZZ

24617

447143

..SCREW,TAPPING

10

UOC:210

13

PAOZZ

25022

51-0999

..BAR,LOCK,DOOR,VEHIC

1

UOC:210

14

PAOZZ

96906

MS20600-B6W5

.RIVET,BLIND

4

UOC:210

15

PAOZZ

96906

MS20600-B4W4

.RIVET,BLIND

1

UOC:210

16

PAOZZ

25022

51-2294

.CURTAIN,BLACKOUT

1

UOC:210

17

PAOZZ

25022

51-0989

.HANDLE,DOOR

1

UOC:210

18

PAOZZ

25022

17-0201

.WEATHER STRIP

1

UOC:210

19

PAOZZ

96906

MS24662-153

.RIVET,BLIND

4

UOC:210

20

PAOZZ

25022

17-0177

.BUMPER

1

UOC:210

21

PAOZZ

25022

17-0178

.BUMPER

1

UOC:210

22

PAOZZ

25022

17-0209

.BUMPER,VEHICULAR

1

UOC:210

23

PAOZZ

96906

MS21141-U0604

.RIVET,BLIND

6

UOC:210

181-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

24

PAOZZ

25022

52-0914

.HOLDER,BACK,DOOR,VE

1

UOC:210

25

PAOZZ

25022

09-0954

.CLIP,SPRING TENSION

1

UOC:210

26

PAOZZ

96906

MS20600-B4W3

.RIVET,BLIND

3

UOC:210

27

PAOZZ

25022

23-0200

.PLATE,DESIGNATION

1

UOC:210

28

PAOZZ

25022

99-4680-1

.HANDLE,BAIL

1

UOC:210

29

PAOZZ

25022

99-4583-1

BRACKET,MOUNTING

2

UOC:210

30

PAOZZ

25022

99-4584-1

BRACKET,MOUNTING

1

UOC:210

31

PAOZZ

96906

MS20600B6W4

RIVET,BLIND

V

UOC:210

END OF FIGURE

181-2

SECTION II

TM 9-2320-289-20P

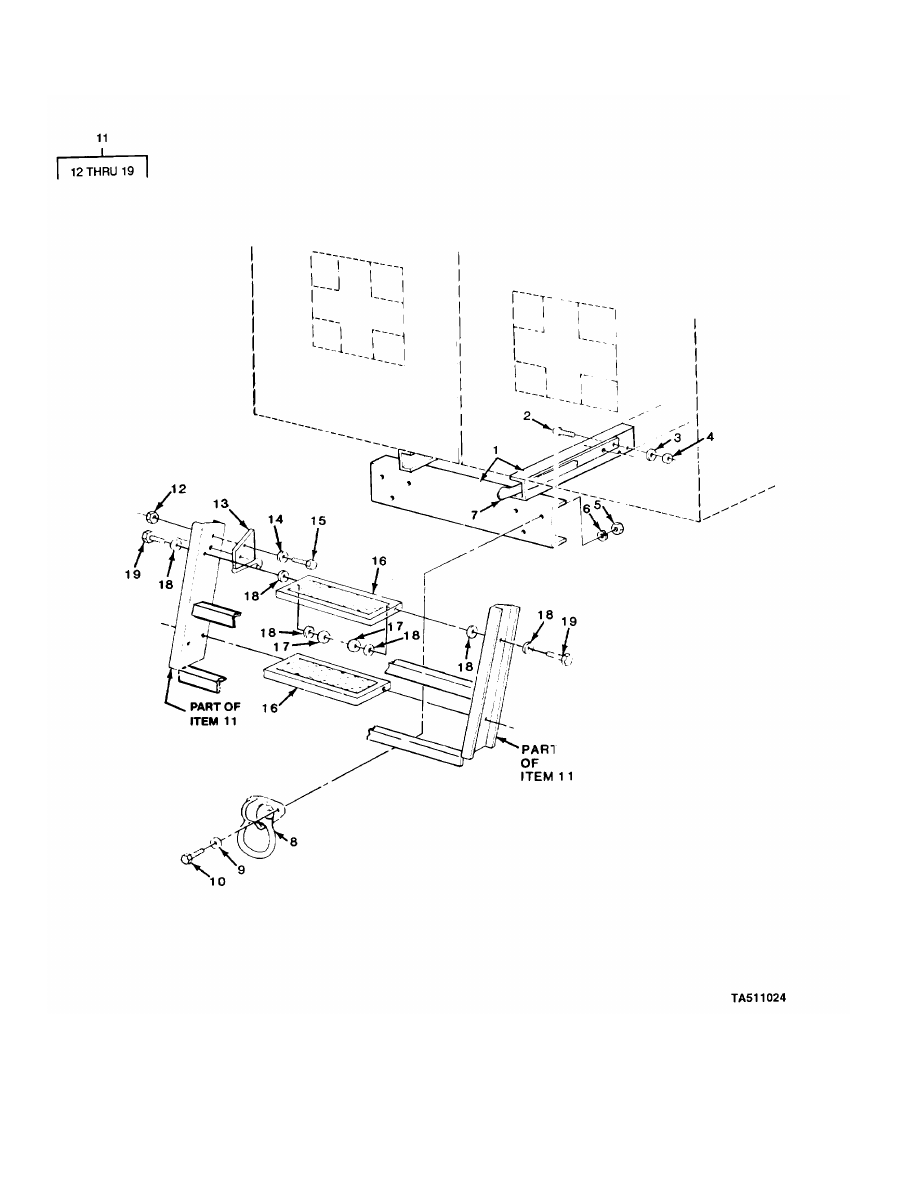

FIGURE 182. REAR BUMPER AND STEP ASSEMBLY (M1010)

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1812 SPECIAL PURPOSE BODIES

FIG. 182 REAR BUMPER AND STEP
ASSEMBLY (M1010)

2

PAOZZ

96906

MS90728-8

SCREW,CAP,HEXAGON H

2

UOC:210

3

PAOZZ

96906

MS27183-9

WASHER,FLAT

4

UOC:210

4

PAOZZ

96906

MS35691-1

NUT,PLAIN,HEXAGON

2

UOC:210

5

PAOZZ

96906

MS51967-14

NUT,PLAIN,HEXAGON

6

UOC:210

6

PAOZZ

96906

MS35340-48

WASHER,LOCK

6

UOC:210

7

PAOZZ

25022

09-0955

RETAINER,SPRING

1

UOC:210

8

PAOZZ

74410

TH-0681

RING,HITCH

2

UOC:210

9

PAOZZ

96906

MS27183-17

WASHER,FLAT

6

UOC:210

10

PAOZZ

96906

MS90728-114

SCREW,CAP,HEXAGON H

6

UOC:210

11

PAOOO

25022

99-4340-0

LADDER,VEHICLE BOAR

1

UOC:210

12

PAOZZ

96906

MS35691-1

.NUT,PLAIN,HEXAGON

2

UOC:210

13

PAOZZ

25022

99-4469-0

.HOOK,LADDER,VEHICLE

1

UOC:210

14

PAOZZ

96906

MS27183-9

.WASHER,FLAT

2

UOC:210

15

PAOZZ

96906

MS90728-8

.SCREW,CAP,HEXAGON H

2

UOC:210

16

PAOZZ

25022

99-4456-0

.STEP,VEHICULAR

2

UOC:210

17

PAOZZ

96906

MS35691-9

.NUT,PLAIN,HEXAGON

4

UOC:210

18

PAOZZ

96906

MS27183-11

.WASHER,FLAT

12

UOC:210

19

PAOZZ

96906

MS90728-34

.BOLT,MACHINE

4

UOC:210

END OF FIGURE

182-1

SECTION II

TM 9-2320-289-20P

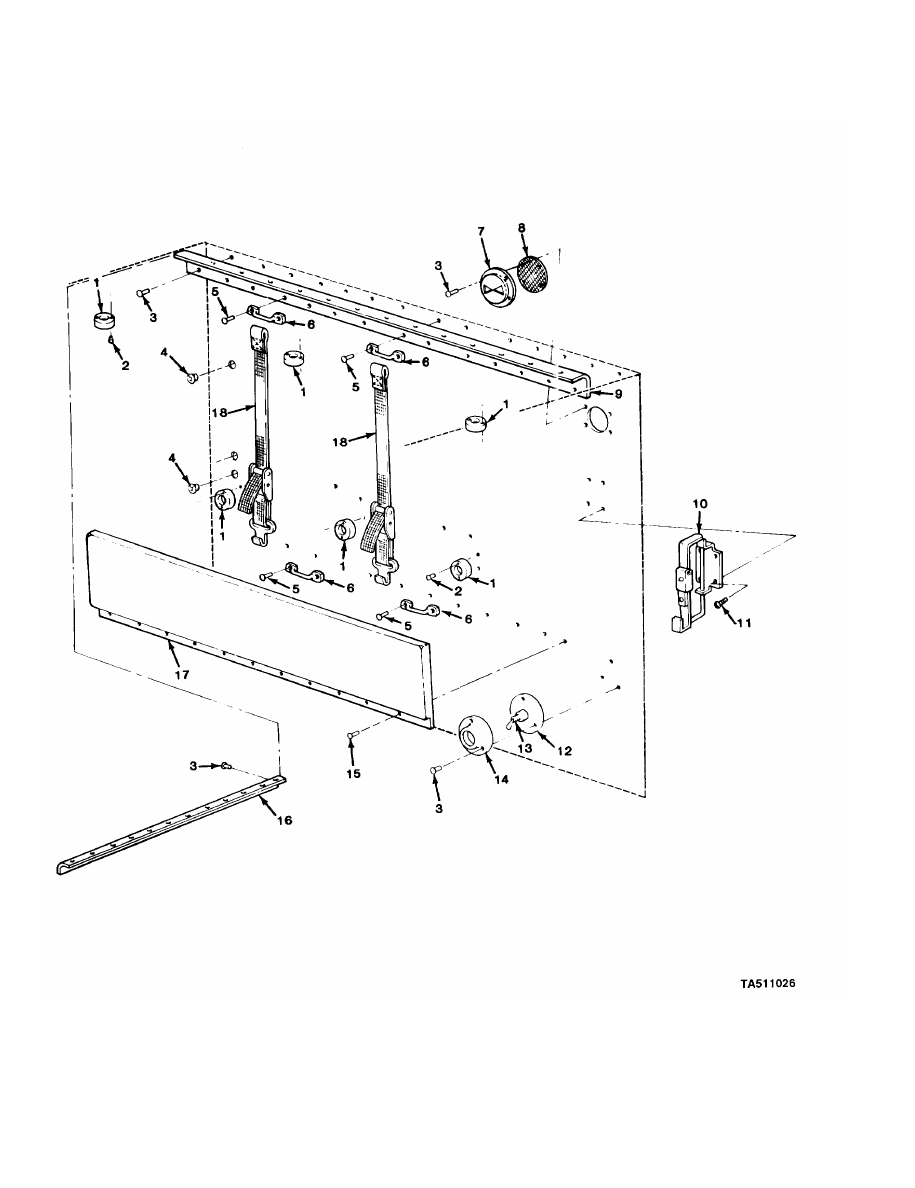

FIGURE 183. LEFT SIDE INNER PANEL RELATED PARTS (M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1812 SPECIAL PURPOSE BODIES

FIG. 183 LEFT SIDE INNER PANEL
RELATED PARTS (M1010)

1

PAOZZ

25022

22-0832

STRAINER ELEMENT,SE

1

UOC:210

2

PAOZZ

25022

22-0884

VENTILATOR,AIR CIRC  INCLUDES ITEM 1

1

UOC:210

3

PAOZZ

96906

MS20600B6W4

RIVET,BLIND

51

UOC:210

6

PAOZZ

25022

51-0979

STRAP,RETAINING

4

UOC:210

7

PAOZZ

96906

MS21141-U0604

RIVET,BLIND

8

UOC:210

8

PAOZZ

25022

19-0942

BASE,LAMPHOLDER

6

UOC:210

9

PAOZZ

96906

MS20600-B6W10

RIVET,BLIND

12

UOC:210

10

PAOZZ

25022

19-0849

STRAIN RELIEF

4

UOC:210

11

PAOZZ

25022

22-0861

PAD,CUSHIONING

1

UOC:210

12

PAOZZ

25022

22-0877

STRAP,RETAINING

2

UOC:210

13

PAOZZ

96906

MS24662-155

RIVET,BLIND

14

UOC:210

14

PAOZZ

25022

99-4420-2

MOLDING,FRONT

1

UOC:210

15

PAOZZ

25022

09-0965

BRACKET,PIVOT

1

UOC:210

16

PAOZZ

24617

171108

SCREW,TAPPING

4

UOC:210

17

PAOZZ

25022

99-4420-1

MOLDING,METAL

1

UOC:210

END OF FIGURE

183-1
