TM-9-2320-289-20 (4x4 M1000 Series). Manual - part 31





SECTION II

TM 9-2320-289-20P

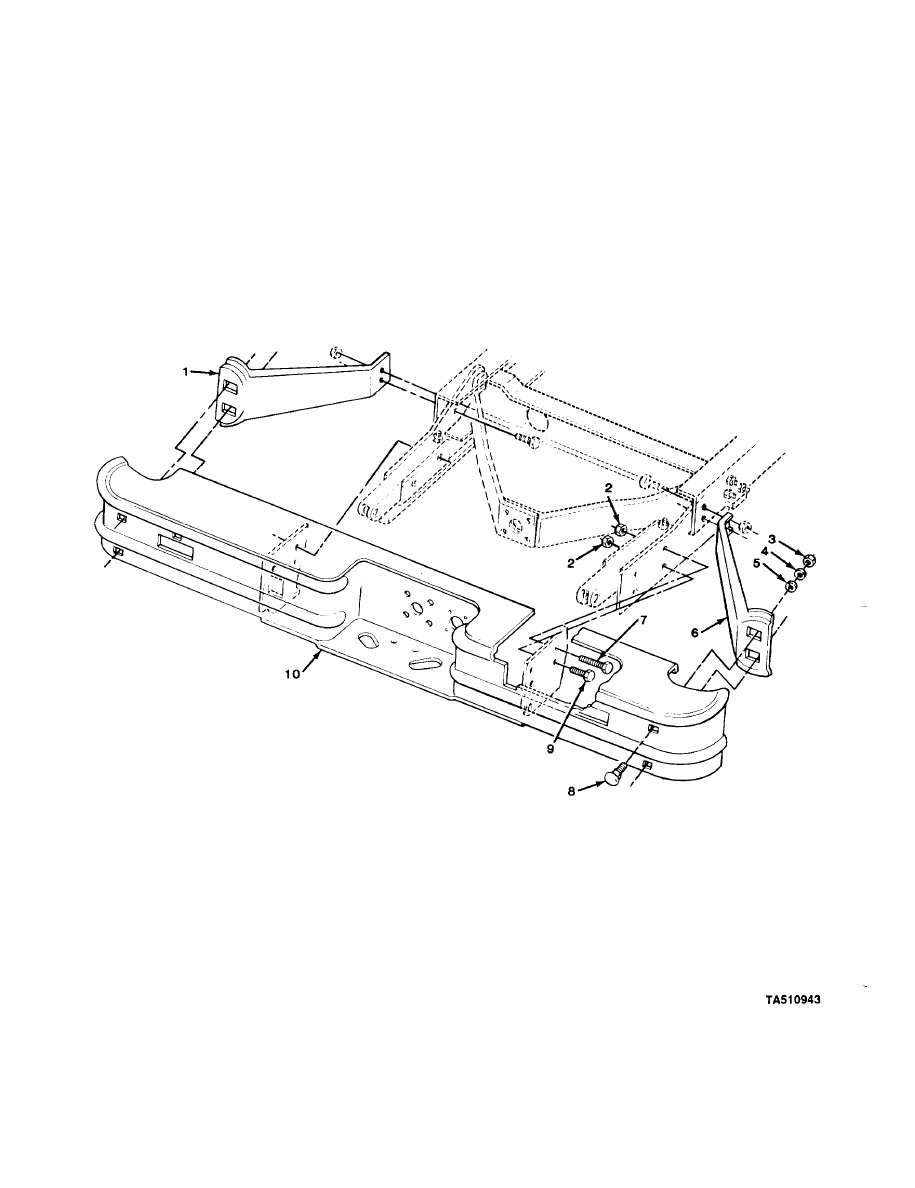

FIGURE 108. REAR BUMPER AND MOUNTING PARTS (ALL EXCEPT M1009 AND M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1501 FRAME ASSEMBLY

FIG. 108 REAR BUMPER AND MOUNTING
PARTS (ALL EXCEPT M1009 AND M1010)

1

PAOZZ

11862

14014799

BRACE,FENDER

1

UOC:194,208,230,231,252,254,256

2

PAOZZ

24617

9422301

NUT,SELF-LOCKING,HE

8

UOC:194,208,230,231,252,254,256

3

PAOZZ

96906

MS51967-14

NUT,PLAIN,HEXAGON

4

UOC:194,208,230,231,252,254,256

4

PAOZZ

96906

MS35340-48

WASHER,LOCK

4

UOC:194,208,230,231,252,254,256

5

PAOZZ

96906

MS27183-18

WASHER,FLAT

4

UOC:194,208,230,231,252,254,256

6

PAOZZ

11862

14014800

BRACE,FENDER

1

UOC:194,208,230,231,252,254,256

7

PAOZZ

96906

MS90728-119

SCREW,CAP,HEXAGON H

4

UOC:194,208,230,231,252,254,256

8

PAOZZ

11862

14072425

BOLT,SQUARE NECK

4

UOC:194,208,230,231,252,254,256

9

PAOZZ

96906

MS90728-111

SCREW,CAP,HEXAGON H

4

UOC:194,208,230,231,252,254,256

10

PFOZZ

11862

14072435

BUMPER,VEHICULAR

1

UOC:194,208,230,231,252,254,256

END OF FIGURE

108-1

SECTION II

TM 9-2320-289-20P

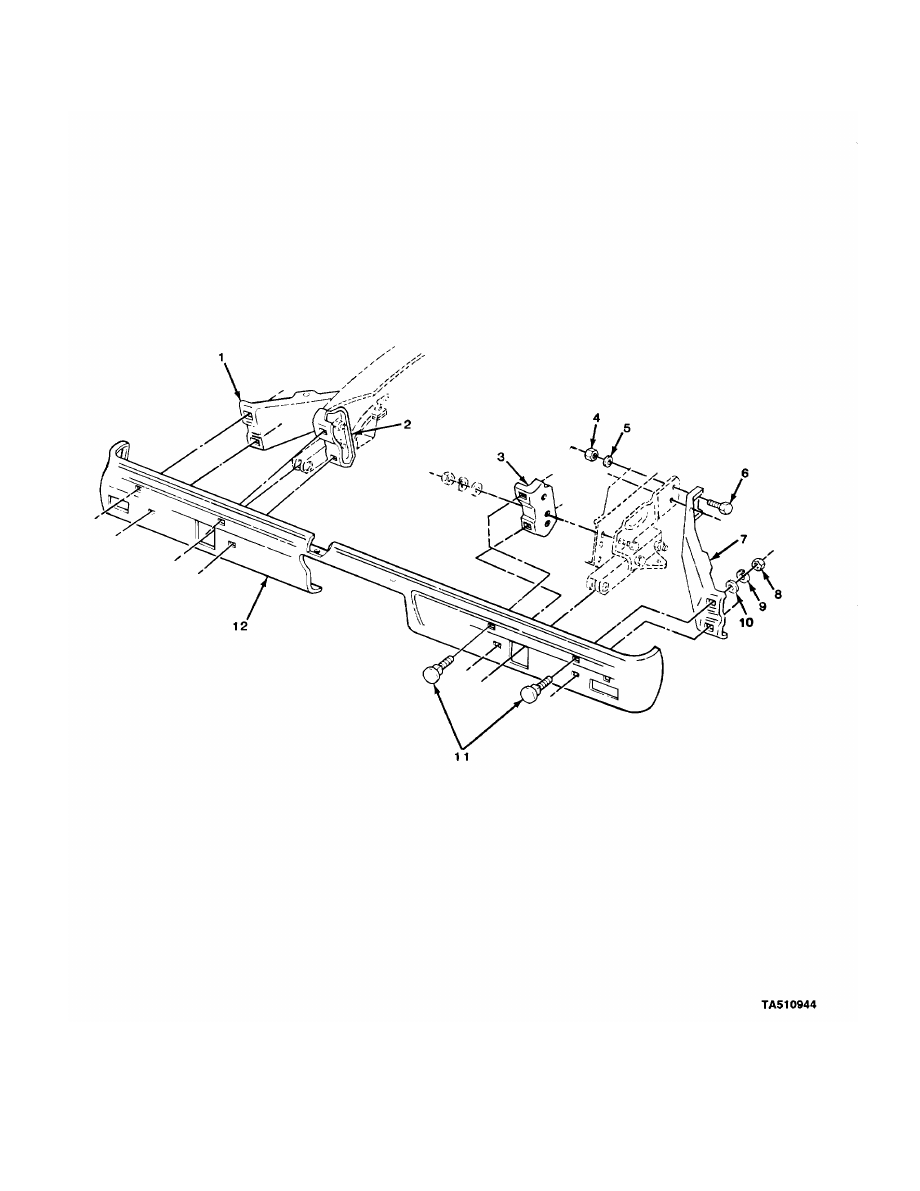

FIGURE 109. REAR BUMPER AND MOUNTING PARTS (M1009).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1501 FRAME ASSEMBLY

FIG. 109 REAR BUMPER AND MOUNTING
PARTS (M1009)

1

PAOZZ

11862

14067783

BRACE,FENDER

1

UOC:209

2

PAOZZ

11862

14021357

BRACE,FENDER

1

UOC:209

3

PAOZZ

11862

14021358

BRACE,FENDER

1

UOC:209

4

PAOZZ

96906

MS51967-12

NUT,PLAIN,HEXAGON

4

UOC:209

5

PAOZZ

96906

MS35340-47

WASHER,LOCK

4

UOC:209

6

PAOZZ

96906

MS90728-87

SCREW,CAP,HEXAGON H

4

UOC:209

7

PAOZZ

11862

14067784

BRACE,FENDER

1

UOC:209

8

PAOZZ

96906

MS51967-14

NUT,PLAIN,HEXAGON

8

UOC:209

9

PAOZZ

96906

MS35340-48

WASHER,LOCK

8

UOC:209

10

PAOZZ

96906

MS27183-18

WASHER,FLAT

8

UOC:209

11

PAOZZ

11862

14072425

BOLT,SQUARE NECK

8

UOC:209

12

PFOZZ

11862

14072436

BUMPER,VEHICULAR

1

UOC:209

END OF FIGURE

109-1

TM 9-2320-289-20P

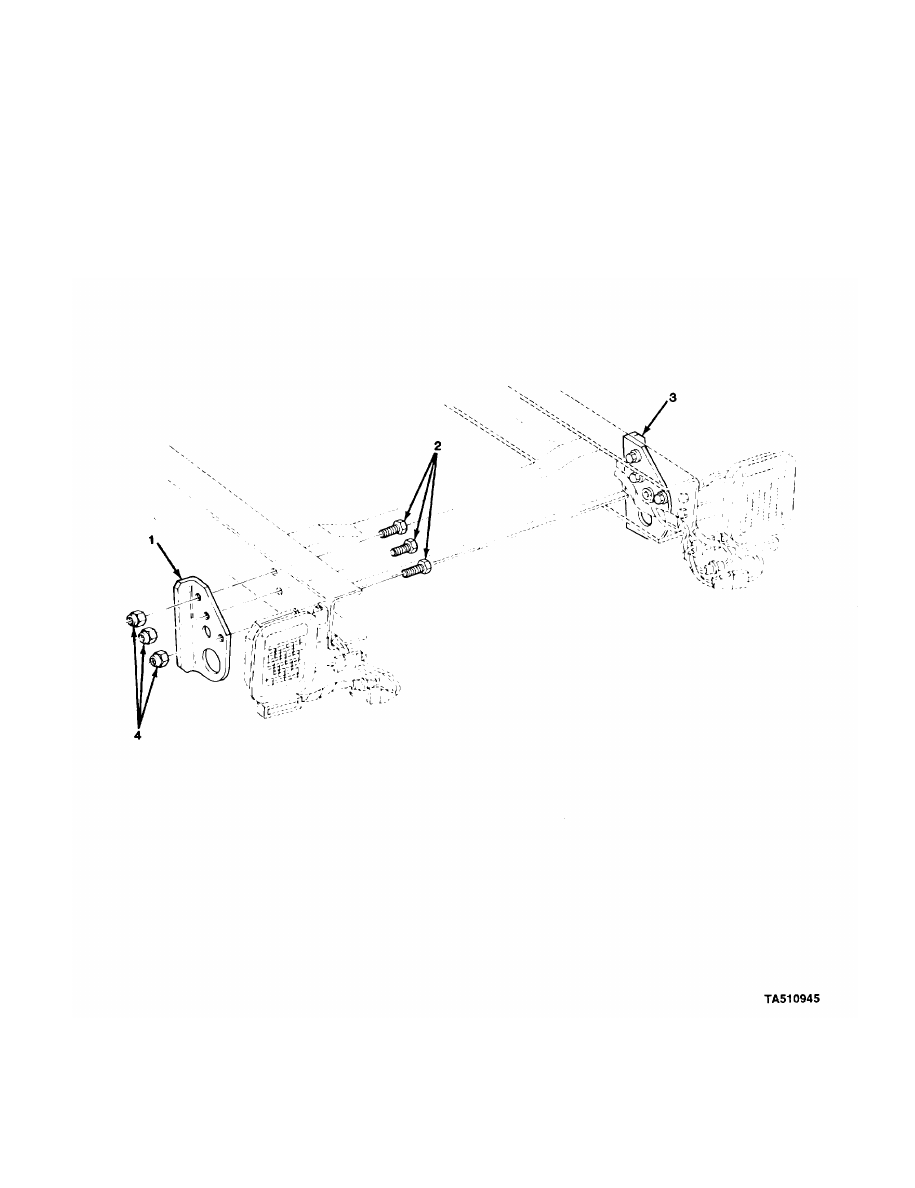

FIGURE 110. REAR TIE-DOWNS (M1031).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1501 FRAME ASSEMBLY

FIG. 110 REAR TIE-DOWNS (M1031)

1

PAOZZ

11862

15599219

BRACKET,ANGLE LEFT

1

UOC:231

2

PAOZZ

96906

MS90728-111

SCREW,CAP,HEXAGON H

6

UOC:231

3

PAOZZ

11862

15599220

BRACKET,ANGLE

1

UOC:231

4

PAOZZ

24617

9422301

NUT,SELF-LOCKING,HE

6

UOC:231

END OF FIGURE

110-1

SECTION II

TM 9-2320-289-20P

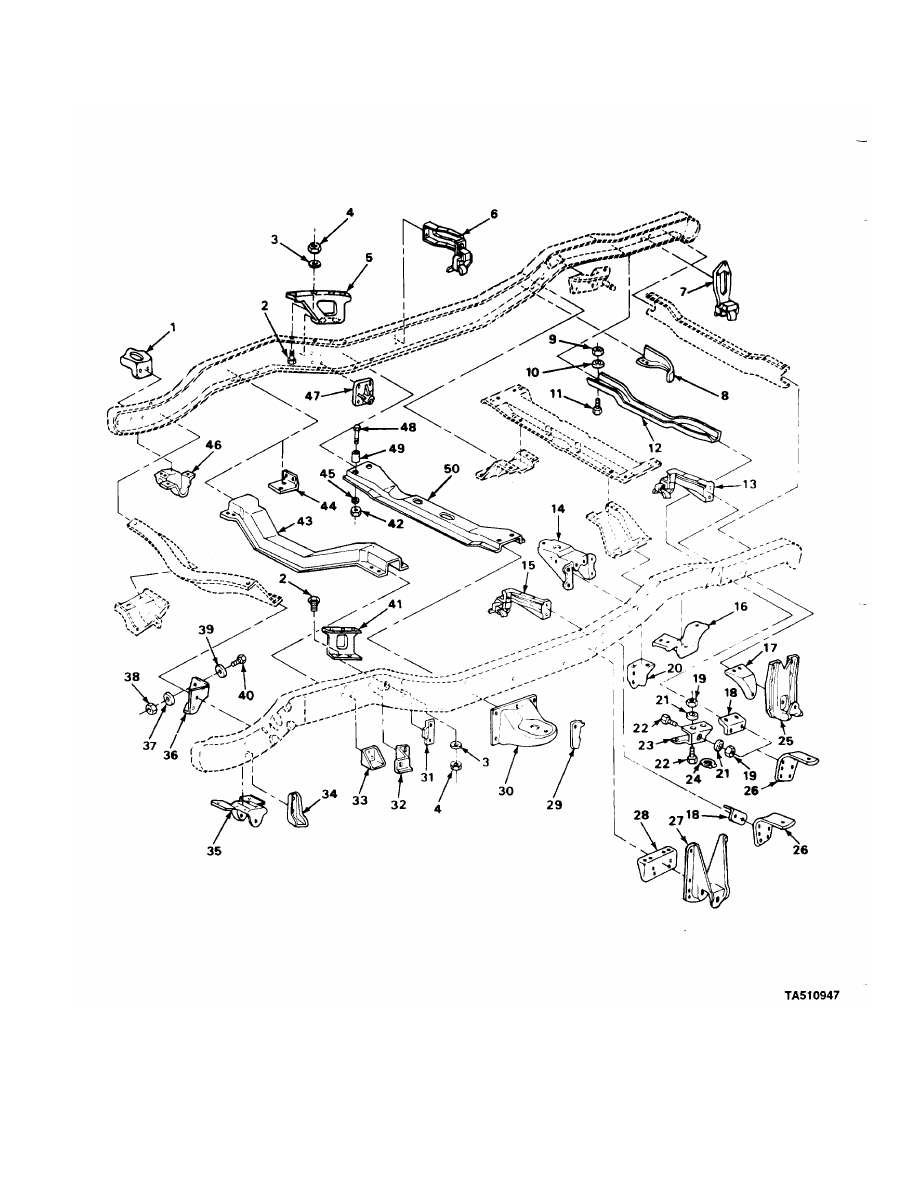

FIGURE 111. FRAME ASSEMBLY RELATED PARTS (ALL EXCEPT M1009).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1501 FRAME ASSEMBLY

FIG. 111 FRAME ASSEMBLY RELATED
PARTS (ALL EXCEPT M1009)

2

PAOZZ

11862

9424320

SCREW,CAP,HEXAGON H

10

UOC:194,208,210,230,231,252,254,256

3

PAOZZ

96906

MS27183-16

WASHER,FLAT

10

UOC:194,208,210,230,231,252,254,256

4

PAOZZ

80205

NAS1408A6

NUT,SELF-LOCKING,HE

10

UOC:194,208,210,230,231,252,254,256

5

PAOZZ

11862

15599998

BRACKET,SIDE MEMBER RIGHT

1

UOC:194,208,210,230,231,252,254,256

6

PAOZZ

11862

14022538

BRACKET,PIPE

1

UOC:194,208,210,230,231,252,254,256

7

PAOZZ

11862

14034504

BRACKET,PIPE RIGHT

1

UOC:194,208,210,230,231,252,254,256

7

PAOZZ

11862

14034503

HANGER,PIPE LEFT

1

UOC:194,208,210,230,231,252,254,256

9

PAOZZ

80205

NAS1408A6

NUT,SELF-LOCKING,HE

1

UOC:194,208,210,230,231,252,254,256

10

PAOZZ

11862

3914674

WASHER,FLAT

1

UOC:194,208,210,230,231,252,254,256

11

PAOZZ

96906

MS90728-59

SCREW,CAP,HEXAGON H

1

UOC:194,208,210,230,231,252,254,256

12

PAOZZ

11862

15595211

BAR,SPARE WHEEL

1

UOC:194,208,210,230,231,252,254,256

13

PAOZZ

11862

14034501

BRACKET,PIPE

1

UOC:194,208,210,230,231,252,254,256

15

PAOZZ

11862

14022537

BRACKET,PIPE

1

UOC:194,208,210,230,231,252,254,256

19

PAOZZ

96906

MS51967-8

NUT,PLAIN,HEXAGON

2

UOC:254,256

21

PAOZZ

96906

MS35338-46

WASHER,LOCK

2

UOC:254,256

22

PAOZZ

96906

MS90728-60

SCREW,CAP,HEXAGON H

3

UOC:254,256

23

PAOZZ

11862

14001067

BRACKET,DOUBLE ANGL

2

UOC:254,256

23

PAOZZ

11862

14001068

BRACKET,DOUBLE ANGL

2

UOC:254,256

24

PAOZZ

11862

337957

RETAINER,PACKING

2

UOC:254,256

41

PAOZZ

11862

15599997

BRAKCET,SIDE MEMBER LEFT

1

UOC:194,208,210,230,231,252,254,256

END OF FIGURE

111-1
