TM 10-8400-203-23&P. Manual - part 28

 TM

10-8400-203-23&P

0033

0033-7

(1) (2)

(3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)


QTY















25

8470-01-467-
1811





FACEGUARD STRUT, LEFT HAND,
LARGE

















25

8470-01-467-
1793





FACEGUARD STRUT, LEFT HAND
SMALL

















26









..UPPER SCREW, STRUT, SDS
PART #R00408, #8-32 X 7/8" LONG,
SLOTTED PAN HEAD MACHINE
SCREW, STAINLESS STEEL,
FINISH: BLACK OXIDE

2















27









..LOWER SCREW, STRUT, SDS
PART #R00409, #8-32 X 1" LONG,
SLOTTED PAN HEAD MACHINE
SCREW, STAINLESS STEEL,
FINISH: BLACK OXIDE

2















28









..SDS PART #R00350, POST,
PASGT HELMET, DWG 8-2-647C,
3/6/91, TYPE 302 OR TYPE 303
STAINLESS STEEL, #8-32 UNC-28,
0.192" DIA. X 3/16" LONG

2















29









..SDS PART #R00372, WASHER, AN
960 C, DASH NO. C8, 300 SERIES,
STAINLESS STEEL, 0.174" ID X
0.375" OD, FINISH: BLACK OXIDE

















30

5965-01-466-
9374





.HEADSET TENSION ASSEMBLY

















31







.RUBBER

EDGE, (D9307R00787)

COLOR, OD

















32

8415-01-467-
2216





. IMPACT LINER SPIDER, 3/8” PE
FOAM, 3.5 LBS,
PN F105102 (3T951)

















33

8415-01-467-
2189





. IMPACT LINER CROWN PAD, ½ “
FOAM, MIL-P-
15280, F105102-D, (3T951)

















34

8415-01-467-
2178





. IMPACT LINER, SMALL, 3/8 “
FOAM, MIL-P-15280,
F105102-C, (3T951)

















34

8415-01-467-
2181





. IMPACT LINER, MEDIUM, 1/2 “
FOAM, MIL-P-
15280, F105102-B, (3T951)

















 TM

10-8400-203-23&P

0033

0033-8

(1) (2)

(3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)


QTY

34

8415-01-467-
2183





. IMPACT LINER, LARGE, 3/4 “
FOAM, MIL-P-15280,
F105102-A, (3T951)

















35









.STUD 7B, MS27980-7B, MIL-
F10884F,
STYLE 2, FINISH 2 - BLACK

















36









. EYELET 8B, MS27980-8B, MIL-
F10884F,
STYLE 2, FINISH 2 - BLACK

















37









. POLYARAMID BINDING, MIL-C-
24500, ROO640

















38









. BUCKLE, ¾”, MIL-B-543

















39









EYELET (FEMALE COMPONENT),
STIMPSON PN
A3574, ROO363

















40









EYELET (MALE COMPONENT),
STIMPSON PN
A2617, ROO363

















41









..SOCKET, 6B, MS27980-6B, MIL-F-
10884F,
STYLE 2, FINISH 2 - BLACK

















42









..BUTTON, 1B, MS27980-1B, MIL-F-
10884F,
STYLE 2, FINISH 2 - BLACK

















43









..END CLIP, #014, MIL-C-496,
ROO440

















44









..WEBBING, COTTON, 5/8”, MIL-W-
5665, ROO535

















45







HEADSET AND MICROPHONE KIT















46

5965-01-466-
9380



.SOUND

CANCELING

MICROPHONE BOOM ASSEMBLY

















47

5930-01-466-
9377





. TALK-THROUGH SWITCH

















48

8470-01-467-
2168





. EARCUP FOAM (EARPHONE
PLUG) ROO477-1







 TM

10-8400-203-23&P

0033

0033-9/10 blank



(1) (2)

(3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)


QTY















49

8470-01-467-
2162





. EARSEAL, LEFT AND RIGHT,
ROO445

















50

5930-01-466-
9375





. THREE-POSITION PUSH-TO-TALK
SWITCH

















51

8470-01-467-
1693





. EARCUP LEFT

















52

8470-01-467-
2165





. EARCUP RIGHT

















53

8470-01-467-
9372





. EAR TO EAR CORD

















54

8470-01-467-
9373





. BATTERY BOX, UPPER CABLE

















55

8470-01-467-
1550



FACEGUARD

















56

8465-01-467-
2163



BAG

CARRYING



























END OF FIGURE























 TM

10-8400-203-23&P

0034

0034-1

PARTS INFORMATION

CVC BODY ARMOR





 TM

10-8400-203-23&P

0034

0034-2

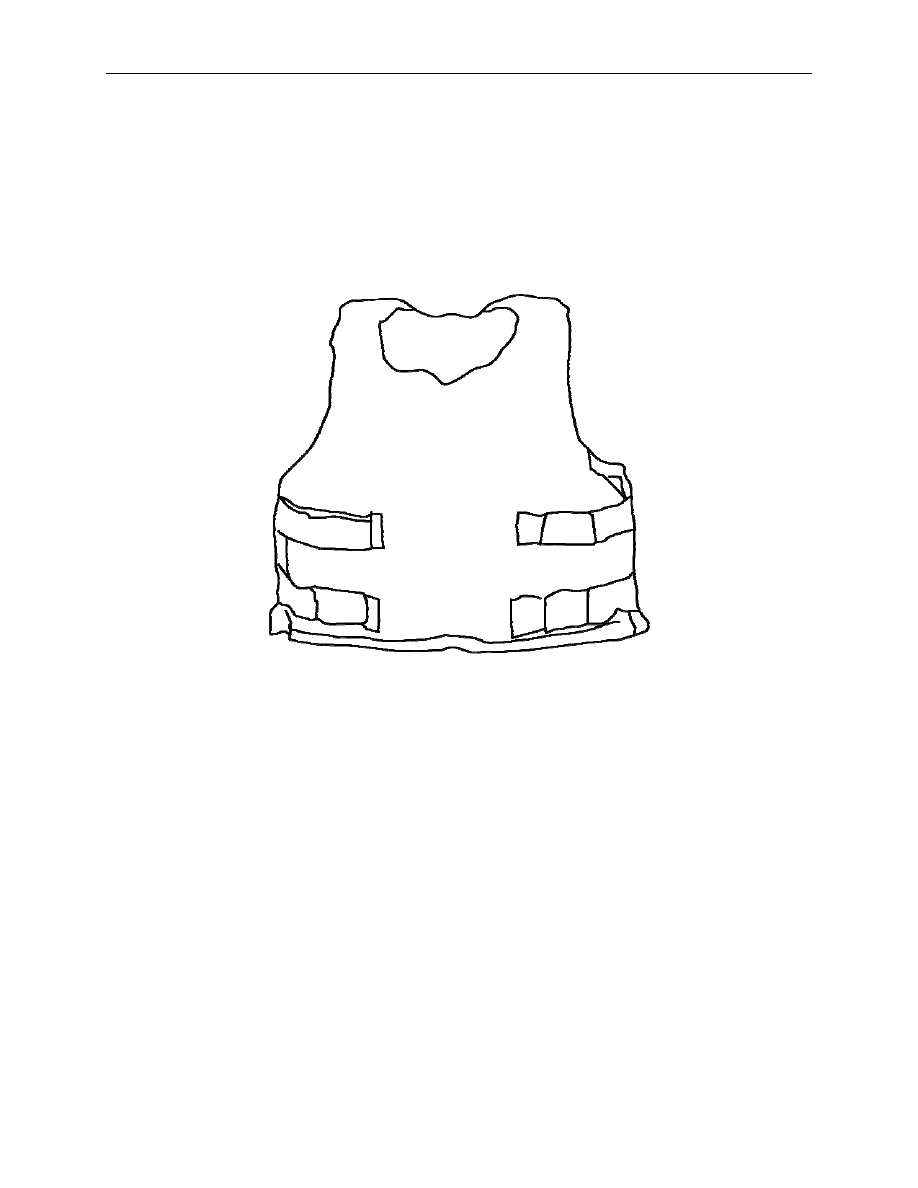

Figure 1.  CVC Body Armor.



 TM

10-8400-203-23&P

0034

0034-3/4 blank




(1) (2)  (3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART NUMBER DESCRIPTION AND USABLE ON

CODE (UOC)

QTY











GROUP 11 CVC BODY ARMOR
FIG. 1 CVC BODY ARMOR




1



8470-01-110-
6102



MIL-B-44194

BODY ARMOR, CVC, X-SMALL
SHORT

















1

8470-01-110-
6103



MIL-B-44194

BODY ARMOR, CVC, X-SMALL
REGULAR

















1



8470-01-110-
6104



MIL-B-44194

BODY ARMOR, CVC, SMALL
REGULAR

















1



8470-01-110-
6105



MIL-B-44194

BODY ARMOR, CVC, MEDIUM
REGULAR

















1



8470-01-110-
6106



MIL-B-44194

BODY ARMOR, CVC, LARGE
REGULAR

















1



8470-01-110-
6107



MIL-B-44194

BODY ARMOR, CVC, X-LARGE
REGULAR

















1



8470-01-110-
6108



MIL-B-44194

BODY ARMOR, CVC, SMALL LONG















1



8470-01-110-
6109



MIL-B-44194

BODY ARMOR, CVC, MEDIUM
LONG

















2



8470-01-110-
6110



MIL-B-44194

BODY ARMOR, CVC, LARGE LONG















3



8470-01-110-
6111



MIL-B-44194

BODY ARMOR, CVC, XL-LONG

















4













.TAPE, BINDING, 45° BIAS-CUT
POLYESTER/COTTON 50/50, 3.5-
OZ/SQ YD, 76X60 MIN. TEXTURE,
WHITE OR BLEACHED, ATLANTIC
BIAS PRODUCTS STYLE
“POLYFROST” OR EQUAL

YD















5



8310-00-405-
2260





.THREAD, ARAMID (NOMEX), OLIVE
DRAB, SHADE NO. S-1, C. A. 66022,
MIL-B-43636, SIZE B

TU















6



8310-00-988-
1296





.THREAD, POLYESTER, TYPE 1,
CLASS 1, SUB-CLASS A, NATURAL
COLOR, V-T-285, SIZE B

TU

























END OF FIGURE
