ТАКТИКА ТУШЕНИЯ ПОЖАРОВ (СБОРНИК ЗАДАЧ)

ВВЕДЕНИЕ

Успешное тушение пожаров и ликвидация последствий чрезвычайных

ситуаций в определяющей степени зависит от теоретической подготовки и

практических навыков всех участников тушения пожара. В приобретении

навыков работы на пожаре и при ликвидации последствий чрезвычайных

ситуаций основная роль отводится не только практической работе, но и

тактической подготовке должностных лиц гарнизонов пожарной охраны.

Сложность вопросов организации тушения пожара требует от

сотрудников и работников подразделений ГПС МЧС России всесторонних

знаний процессов развития и прекращения горения на пожаре, умение

проводить инженерные расчеты по прогнозированию обстановки, определения

основных параметров пожара и требуемого количества сил и средств для его

успешного тушения.

Высокий уровень профессиональный подготовки позволит руководителю

тушения пожара не допустить травматизма и гибели людей, ликвидировать

пожар в кратчайшие сроки, провести работы по эвакуации материальных

ценностей.

В учебном пособии подробно изложены примеры решения пожарно-

тактических задач, даны задания для самостоятельной работы обучаемых.

Сборник задач предназначен для курсантов, слушателей, студентов

учебных заведений, практических работников различных видов пожарной

охраны министерств и ведомств в качестве учебного пособия.

ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

БЕЗВОДНЫЙ УЧАСТОК - участок местности, на котором водоотдача в

сети наружного противопожарного водопровода составляет менее 10 литров в

секунду или расстояние от места пожара до водоисточника более 500 метров;

ГАРНИЗОН ПОЖАРНОЙ ОХРАНЫ - совокупность расположенных на

определенной территории органов управления, подразделений и организаций,

независимо от их ведомственной принадлежности и форм собственности, к

функциям которых отнесены профилактика и тушение пожаров, а также

проведение аварийно-спасательных работ.

КАРАУЛ

- личный состав подразделения пожарной охраны,

осуществляющий караульную службу в течение дежурства с использованием

пожарной и аварийно-спасательной техники этого подразделения;

ДЕЖУРСТВО - период непрерывного несения службы личным составом

караула или дежурной смены, включая участие их в тушении пожара.

ДЕЙСТВИЯ ПО ТУШЕНИЮ ПОЖАРА - организованное применение

сил и средств пожарной охраны для выполнения задачи по тушению пожара.

ЗОНА ГОРЕНИЯ - часть пространства, в котором происходит подготовка

горючих веществ и материалов к горению (подогрев, испарение, разложение) и

их горение в объеме диффузионного факела пламени.

ЗОНА ЗАДЫМЛЕНИЯ - часть пространства, примыкающего к зоне

горения, заполненная дымовыми газами с концентрациями вредных веществ,

создающих угрозу для жизни и здоровья людей или затрудняющих действия

пожарных подразделений.

ЗОНА ТЕПЛОВОГО ВОЗДЕЙСТВИЯ

- часть пространства,

примыкающая к зоне горения, в котором действие тепловых потоков приводит

к заметному изменению материалов и конструкций, создаются условия для

воспламенения горючих веществ и материалов и их подготовки к горению, а

также делает невозможным пребывание людей без специальной тепловой

защиты.

ЛИКВИДАЦИЯ ПОЖАРА - стадия (этап) тушения пожара, на которой

прекращено горение, и устранены условия для его повторного возникновения.

ЛИНЕЙНАЯ СКОРОСТЬ РАСПРОСТРАНЕНИЯ ГОРЕНИЯ

физическая величина, характеризующая поступательное движение фронта

пламени по поверхности горючего материала в данном направлении в единицу

времени.

ЛОКАЛИЗАЦИЯ ПОЖАРА - стадия (этап) тушения пожара, на которой

отсутствует или ликвидирована угроза людям или животным, прекращено

распространение пожара и созданы условия для его ликвидации имеющимися

силами и средствами.

НОМЕР (ранг) ПОЖАРА (условный признак сложности пожара)

условное цифровое значение, содержащее в себе установленное планом

привлечения сил и средств подразделений пожарной охраны, гарнизонов

пожарной охраны для тушения пожаров и проведения аварийно-спасательных

работ

(расписанием выезда подразделений пожарной охраны, гарнизонов

пожарной охраны для тушения пожаров и проведения аварийно-спасательных

работ) обязательное требование о количестве основных и специальных

пожарных автомобилей из числа находящихся в расчёте, привлекаемых для

тушения пожара

(в зависимости от значимости объекта и обстановки на

пожаре). Устанавливается при первом сообщении о пожаре или по

распоряжению руководителя тушения пожара.

ОГНЕТУШАЩИЕ ВЕЩЕСТВА

- вещества, обладающие физико-

химическими свойствами, позволяющими создать условия для прекращения

горения.

ОПАСНЫЕ ФАКТОРЫ ПОЖАРА - факторы пожара, воздействие которых

может привести к травме, отравлению или гибели человека и

(или) к

материальному ущербу.

ОПЕРАТИВНАЯ ОБСТАНОВКА

- совокупность обстоятельств и

условий в районе выезда подразделения (гарнизона), влияющих на определение

задач и характер их выполнения.

ОПЕРАТИВНО-ТАКТИЧЕСКИЕ ОСОБЕННОСТИ РАЙОНА ВЫЕЗДА -

совокупность условий, которые могут способствовать или препятствовать

возникновению, развитию и тушению пожара, а также определить его

возможные масштабы и последствия.

ОПЕРАТИВНЫЙ ШТАБ НА ПОЖАРЕ - временно сформированный

руководителем тушения пожара орган для управления силами и средствами на

пожаре.

ОСНОВНАЯ ЗАДАЧА ПРИ ТУШЕНИИ ПОЖАРОВ - спасание людей в

случае угрозы их жизни и здоровью, достижение локализации и ликвидация

пожара в сроки и в размерах, определяемых возможностями сил и средств,

привлеченных к его тушению.

ОСНОВНАЯ ПОЗИЦИЯ - место расположения сил и средств пожарной

охраны, осуществляющих непосредственное ведение основных действий по

спасанию людей и имущества, подаче огнетушащих веществ, выполнению

специальных работ на пожаре.

ОСНОВНЫЕ ДЕЙСТВИЯ - организованное применение сил и средств

пожарной охраны для выполнения основной задачи.

ОЧАГ ПОЖАРА - место первоначального возникновения пожара.

ОЦЕНКА ОБСТАНОВКИ НА ПОЖАРЕ - вывод, сформированный на

основе результатов разведки пожара, обобщения и анализа полученных

сведений.

ПЕРИМЕТР ПОЖАРА - общая длина внешней границы площади пожара.

ПЛАНЫ И КАРТОЧКИ ТУШЕНИЯ ПОЖАРОВ

- документы

предварительного планирования действий подразделений пожарной охраны по

тушению пожаров.

ПЛОЩАДЬ ПОЖАРА

- площадь проекции зоны горения на

горизонтальную или вертикальную плоскость.

ПЛОЩАДЬ ТУШЕНИЯ ПОЖАРА - часть площади пожара, на которую в

данный момент подается огнетушащее вещество.

ПОЖАР - неконтролируемое горение, причиняющее материальный

ущерб, вред жизни и здоровью граждан, интересам общества и государства.

ПОЖАРНОЕ ВООРУЖЕНИЕ - комплект, состоящий из пожарного

оборудования, ручного пожарного инструмента, пожарных спасательных

устройств, средств индивидуальной защиты, технических устройств для

конкретных пожарных машин в соответствии с их назначением.

ПОЖАРНАЯ ОХРАНА - совокупность созданных в установленном

порядке органов управления, подразделений и организаций, предназначенных

для организации профилактики пожаров, их тушения и проведения

возложенных на них аварийно-спасательных работ.

ПОЖАРНАЯ ТЕХНИКА - технические средства для предотвращения,

ограничения развития, тушения пожара, защиты людей и материальных

ценностей на пожаре.

ПОЖАРНЫЙ РАСЧЕТ

(отделение)

- первичное тактическое

подразделение пожарной охраны на пожарном

(пожарно-спасательном)

автомобиле, способное самостоятельно решать отдельные задачи по тушению

пожаров и проведению аварийно-спасательных работ;

ПОРЯДОК ПРИВЛЕЧЕНИЯ СИЛ И СРЕДСТВ

- совокупность

организационно-правовых и технических мероприятий по обеспечению

сосредоточения на месте пожара необходимых и достаточных для успешного

тушения сил и средств пожарной охраны.

РАЗВЕРТЫВАНИЕ - приведение сил и средств в состояние готовности

для немедленного выполнения задач на пожаре.

РАЗВИТИЕ ПОЖАРА - увеличение зоны горения и/или вероятности

воздействия опасных факторов пожара.

РАЙОН ВЫЕЗДА

- территория, обслуживаемая подразделением

пожарной охраны, аварийно-спасательным формированием, в соответствии с

расписанием выезда подразделений пожарной охраны, гарнизонов пожарной

охраны для тушения пожаров и проведения аварийно-спасательных работ.

РАСПИСАНИЕ ВЫЕЗДА - оперативный документ, устанавливающий

привлечение сил и средств пожарной охраны к тушению пожаров в городском

округе.

РЕШАЮЩЕЕ НАПРАВЛЕНИЕ - направление основных действий

пожарной охраны, на котором использование сил и средств, в данный момент

времени, обеспечивает наилучшие условия решения основной задачи.

РУКОВОДИТЕЛЬ ТУШЕНИЯ ПОЖАРА

- старшее оперативное

должностное лицо пожарной охраны (если не установлено иное), которое

управляет на принципах единоначалия личным составом пожарной охраны,

участвующим в тушении пожара, а также привлеченными к тушению пожара

силами.

СИЛЫ И СРЕДСТВА ПОЖАРНОЙ ОХРАНЫ И АВАРИЙНО-

СПАСАТЕЛЬНЫХ ФОРМИРОВАНИЙ - органы управления и подразделения,

личный состав, пожарная и специальная техника, средства связи, огнетушащие

вещества, аварийно-спасательное оборудование и иные технические средства,

находящиеся на вооружении подразделений пожарной охраны и аварийно-

спасательных формирований.

СТЕПЕНЬ ОГНЕСТОЙКОСТИ ЗДАНИЙ, СООРУЖЕНИЙ, СТРОЕНИЙ

И ПОЖАРНЫХ ОТСЕКОВ - классификационная характеристика зданий,

сооружений, строений и пожарных отсеков, определяемая пределами

огнестойкости конструкций, применяемых для строительства указанных

зданий, сооружений, строений и отсеков.

ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ -

способность подразделения выполнить максимальный объем аварийно-

спасательных работ по тушению пожаров и ликвидации последствий

чрезвычайных ситуаций за определенное время.

ТЫЛ НА ПОЖАРЕ - участок (территория), на котором сосредоточены

силы и средства, обеспечивающие действия по тушению пожара.

УЧАСТОК ТУШЕНИЯ ПОЖАРА - часть территории на месте пожара, на

которой сосредоточены силы и средства, объединенные поставленной задачей и

единым руководством. При создании

5 и более участков могут быть

организованы сектора, объединяющие несколько участков тушения пожара.

ФРОНТ ПОЖАРА - часть периметра пожара, в направлении которой

происходит распространение горения.

ФЛАНГ ПОЖАРА - левая и правая части периметра пожара, где горение

распространяется перпендикулярно фронту пожара.

ЦЕНТР УПРАВЛЕНИЯ СИЛАМИ

- подразделения федеральной

противопожарной службы, выполняющие задачи по непосредственному

руководству и координации действий силами реагирования в субъектах

Российской Федерации при тушении пожаров и проведении аварийно-

спасательных работ, а также обеспечению оперативной деятельности

территориальных органов МЧС России по субъектам Российской Федерации.

ЧРЕЗВЫЧАЙНАЯ СИТУАЦИЯ

- обстановка на определенной

территории или акватории, сложившаяся в результате аварии, опасного

природного явления, катастрофы, стихийного или иного бедствия, которые

могут повлечь или повлекли за собой человеческие жертвы, ущерб здоровью

людей или окружающей природной среде, значительные материальные потери

и нарушение условий жизнедеятельности людей.

1. ПРОГНОЗИРОВАНИЕ ОБСТАНОВКИ НА ПОЖАРЕ

При прогнозировании возможной оперативно-тактической обстановки на

пожаре необходимо предусматривать всестороннее изучение и анализ факторов

способствующих или препятствующих распространению

пожара,

осуществлению действий по его тушению.

Для оценки возможной обстановки на пожаре существует множество

показателей. Особое значение среди них представляют площадь, периметр,

фронт пожара. Значения этих параметров определяются величиной линейной

скорости распространения горения - V_л (табл. 1.1) и временем развития пожара

- t_Р.

Таблица 1.1

Линейная скорость распространения горения при

пожарах на различных предприятиях и в учреждениях

№

V_л

Наименование предприятия (учреждения)

м/мин.

Административные здания

1,0…

1,5

Школы, лечебные учреждения:

- здания I и II степени огнестойкости

0,6…

– здания III и IV степени огнестойкости

1,0

Библиотеки, книгохранилища, архивохранилища

0,5…

Музеи и выставки

1,0…

Коридоры и галереи

4,0…

Театры и Дворцы культуры (сцены)

1,0…

Типографии

0,5…

Жилые дома

0,5…

Сгораемые конструкции крыш и чердаков

1,5…

2,0

Сельские населенные пункты:

- жилая зона при плотной застройке зданиями V

степени огнестойкости, сухой погоде и сильном

2,0…

ветре

2,5

- соломенные крыши зданий

2,0…

Холодильникив животноводческих помещениях

0,5…

0,7

Продолжение таблицы 1.1

Торговые предприятия, склады и базы

товароматериальных ценностей

0,5…

1,2

Деревообрабатывающие предприятия:

- лесопильные цехи (здания I, II, III

степени огнестойкости)

1,0…

- то же, здания IV и V степени огнестойкости

3,0

- сушилки

2,0…

- заготовительные цехи

5,0

- производства фанеры

2,0…

– помещения других цехов

2,5

1,0…

Предприятия текстильной промышленности:

- помещения текстильного производства

0,5…

- то же, при наличии на конструкциях слоя пыли

1,0

– волокнистые материалы во взрыхленном состоянии

1,0…

2,0

Объекты транспорта:

- гаражи, трамвайные и троллейбусные депо

0,5…

- ремонтные залы ангаров

1,0

Сгораемые покрытия цехов большой площади

1,7…

3,2

Склады:

- льноволокна

3,0…

- текстильных изделий

5,6

- бумаги в рулонах

0,3…

- резинотехнических изделий в зданиях

0,4

- резинотехнических изделий (штабеля на

0,2…

открытой площадке)

0,3

– каучука

0,4…

1,0

Склады лесопиломатериалов:

- круглого леса в штабелях

0,4…

- пиломатериалов (досок) в штабелях при влажности:

1,0

- до 16 %

- 16…18 %

4,0

- 18…20 %

2,3

- 20…30 %

1,6

- более 30 %

1,2

- куча балансовой древесины при влажности:

1,0

- до 40 %

- более 40 %

0,6…

Кабельные сооружения (горение кабелей)

0,8…

Пенополиуретан

0,7…

0,9

На значение V_л оказывает влияние вид и состояние горючего материала,

равномерность его размещения по площади, однородность, степень

огнестойкости здания (С.О.) и др. специфические особенности. Чем больше

линейная скорость распространения горения, тем выше скорость роста

геометрических параметров пожара.

При разнородной пожарной нагрузке и неравномерном ее размещении

горение будет распространяться с разной интенсивностью и по направлению и

по скорости, задача по прогнозированию будет усложнена.

Основным параметром пожара, при моделировании возможной

обстановки, является площадь пожара, значение которой зависит от ее формы.

В инженерных расчетах при прогнозировании обстановки на пожаре

площадь пожара определяется, как совокупность простейших геометрических

фигур (рис. 1.1), делается допущение, что пожарная нагрузка однородная и

равномерно размещена по помещениям, значение линейной скорости

одинаковое во всех направлениях развития пожара.

Форма площади пожара зависит от места его возникновения, линейной

скорости распространения горения и времени развития.

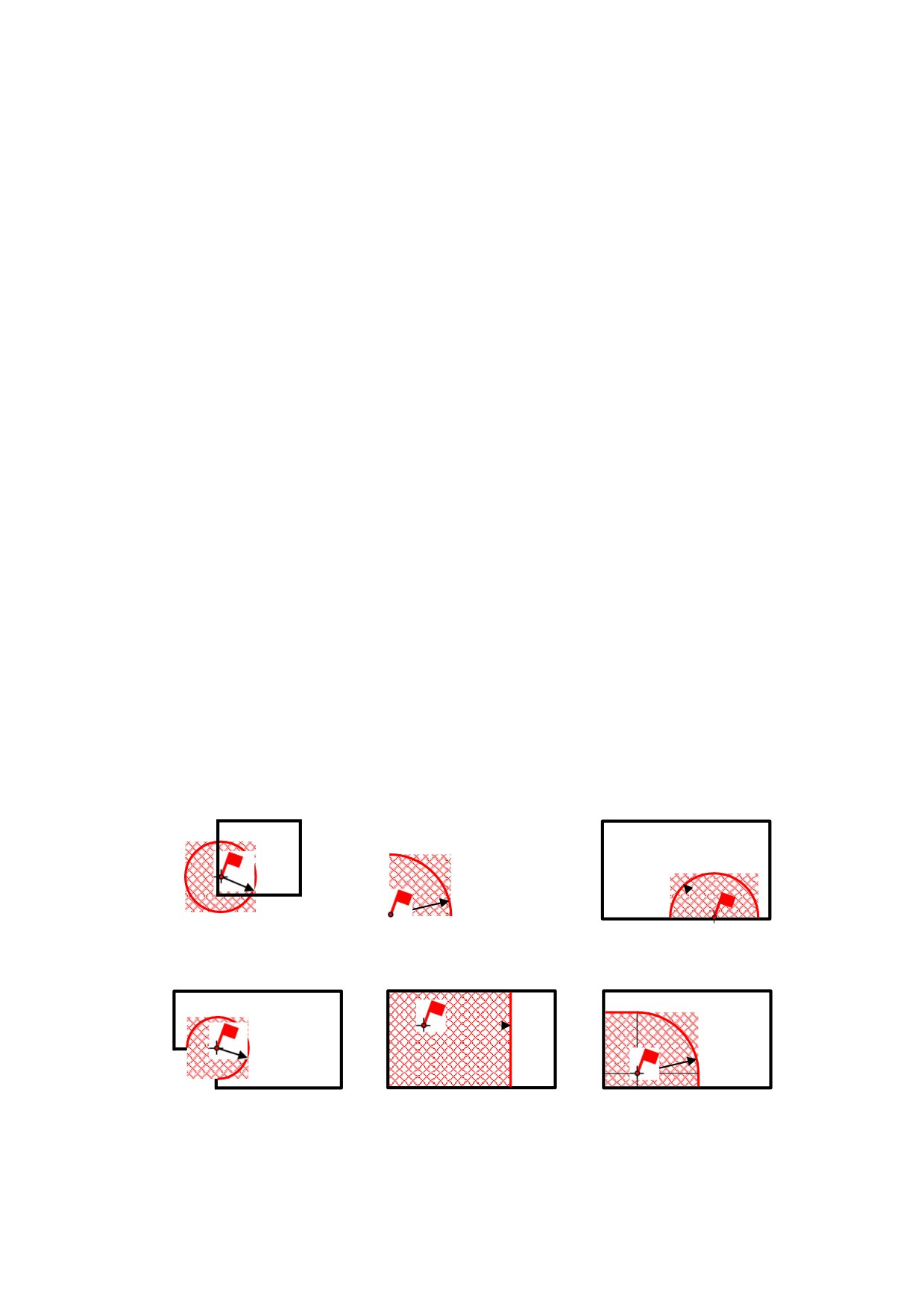

Основные геометрические формы площади пожара представлены на

рис. 1.1.

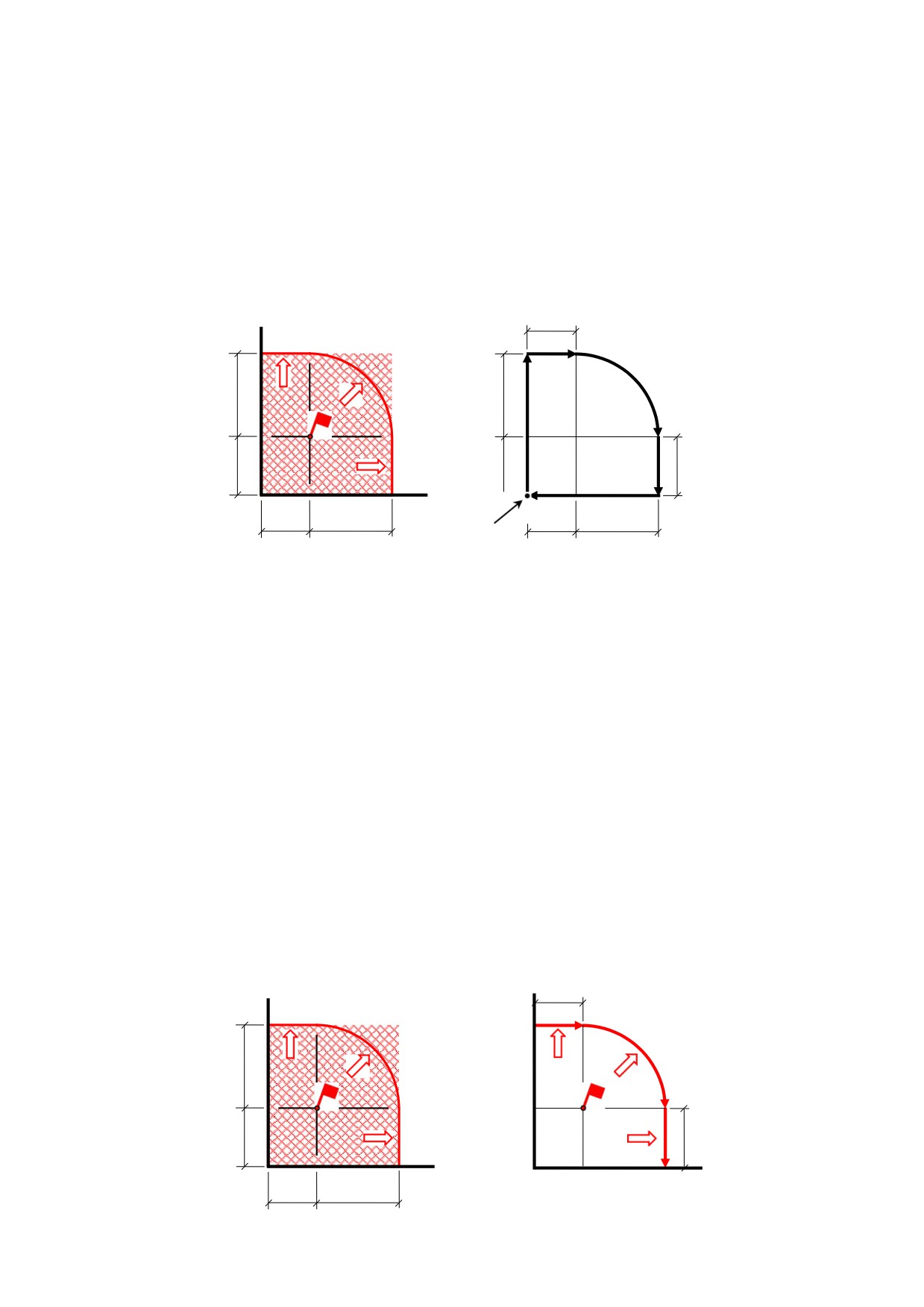

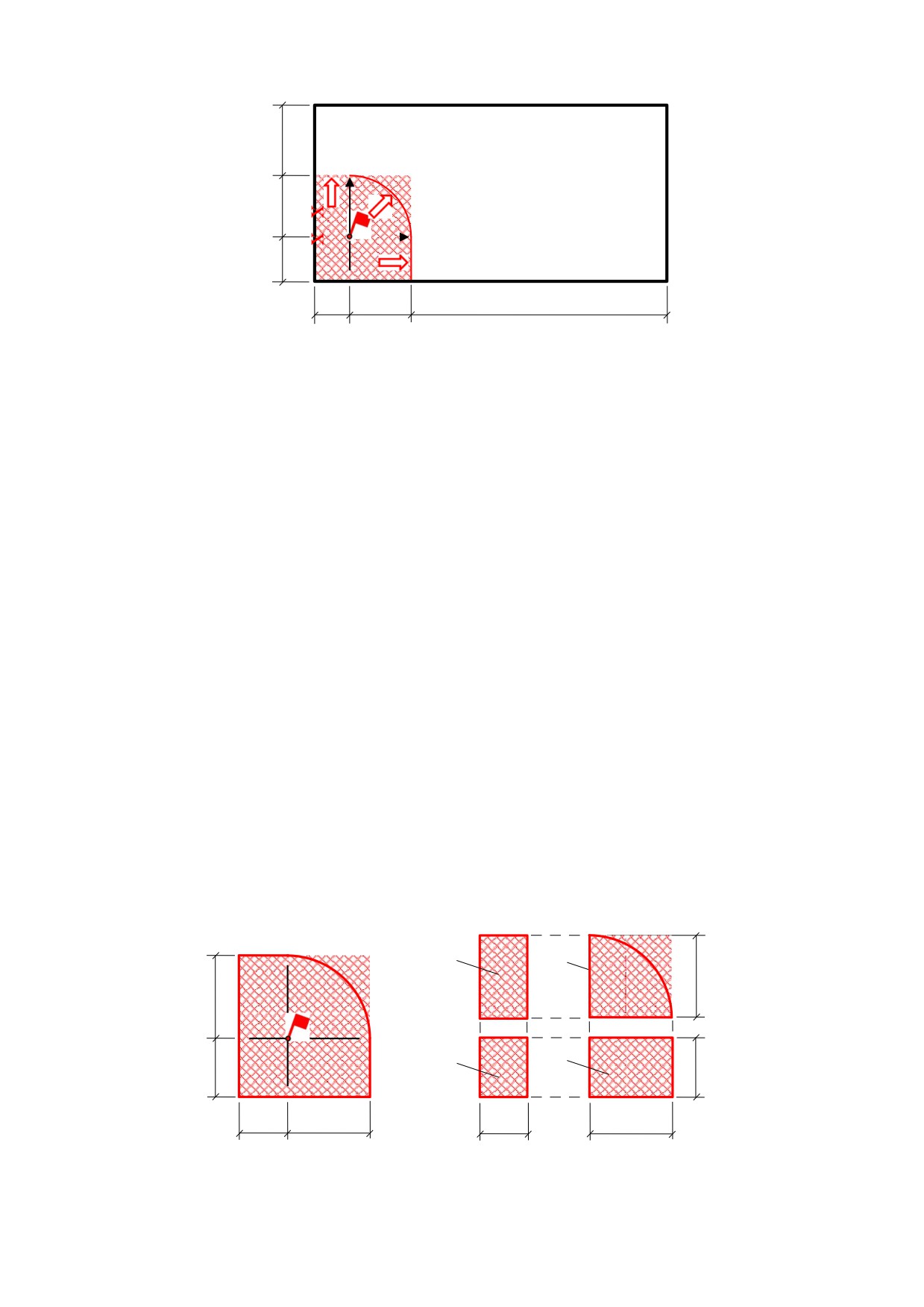

  360о

  90о

  180о

Lп

а) угловая (круговая)

б) угловая

в) угловая

  270о

Lп

г) угловая

д) прямоугольная

е) сложная

Рис. 1.1. Основные геометрические формы площади пожара:

L_п- путь, пройденный огнем (радиус), за время развития.

1.1. Определение основных геометрических параметров пожара

Исходными данными для расчета являются:

- характеристика здания (степень огнестойкости, размеры, этажность,

горючая загрузка и т.п.);

- место возникновения пожара;

- время развития пожара;

- линейная скорость распространения горения.

Порядок определения основных геометрических параметров пожара:

Определяем путь, пройденный

( R

- радиус), за время

огнем - L_п

развития пожара -

t_Р, м.

В расчетах:

- в первые 10 мин. ( t_Р

 10

мин.) V_л принимается равной половине ее

табличного значения (табл. 1.1)

L_п 0,5  V^табл 

t_р;

(1.1)

– при значении_tР ¹⁰

мин. и до введения первых средств на тушение

пожара V_л принимается равной ее табличной величине (табл. 1.1)

L  0,5  V^табл10  V^табл (t_Р10) ;

(1.2)

– после введения стволов на тушение и до локализации пожара V_л

принимается равной половине ее табличного значения (табл. 1.1).

При значении_t

Р  10 мин. 

L_п 0,5 

 t_р 0,5 

 t_лок,

(1.3)

V^табл

где_t

- время локализации пожара, мин.

лок

При значении_tР ¹⁰ мин. 

L_п 0,5 

10 

 (t_Р10)  0,5 

 t_лок.

(1.4)

V^табл

- если при переходе формы площади пожара из угловой в прямоугольную

дверной проем находится в пределах фактической площади пожара - S^ф

(рис. 1.2 «а»)

^дв

L_п L

^пр,

(1.5)

дв

где

пр

L_дв

- проекция расстояния от очага пожара до центра дверного проема

на вертикальную ось, м;

- если при переходе формы площади пожара из угловой в прямоугольную

дверной проем находится в пределах приращенной площади пожара - S^пр

(рис. 1.2 «б»)

L_д

^в L_п L_пер,

(1.6)

где

L_пер - расстояние от очага пожара до стены помещения, при котором

происходит изменение формы площади пожара.

Sф

Lп

а)

б)

Sпр

Lдв2

Lдв1

Lпр

Lдв2

дв

L_пер

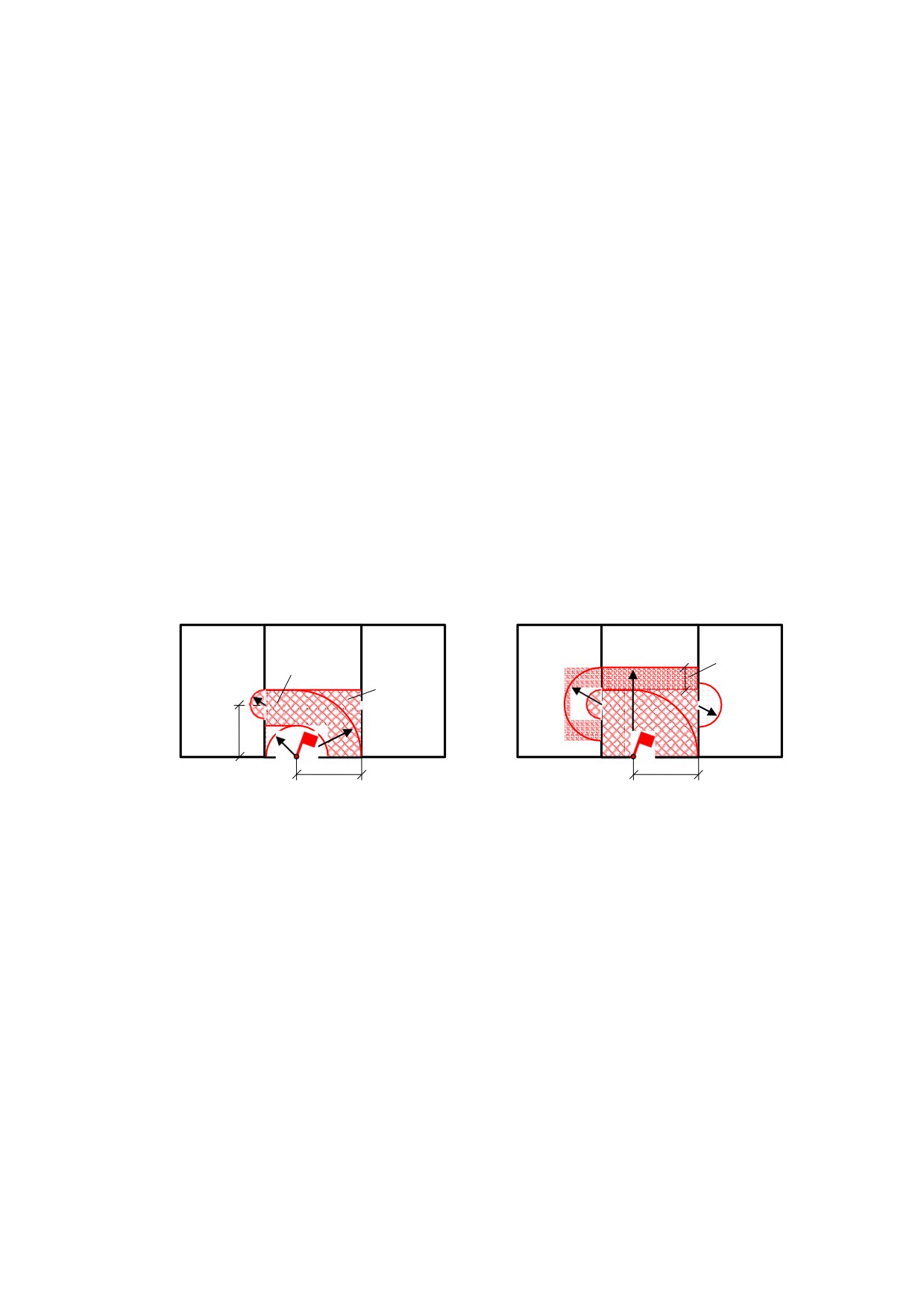

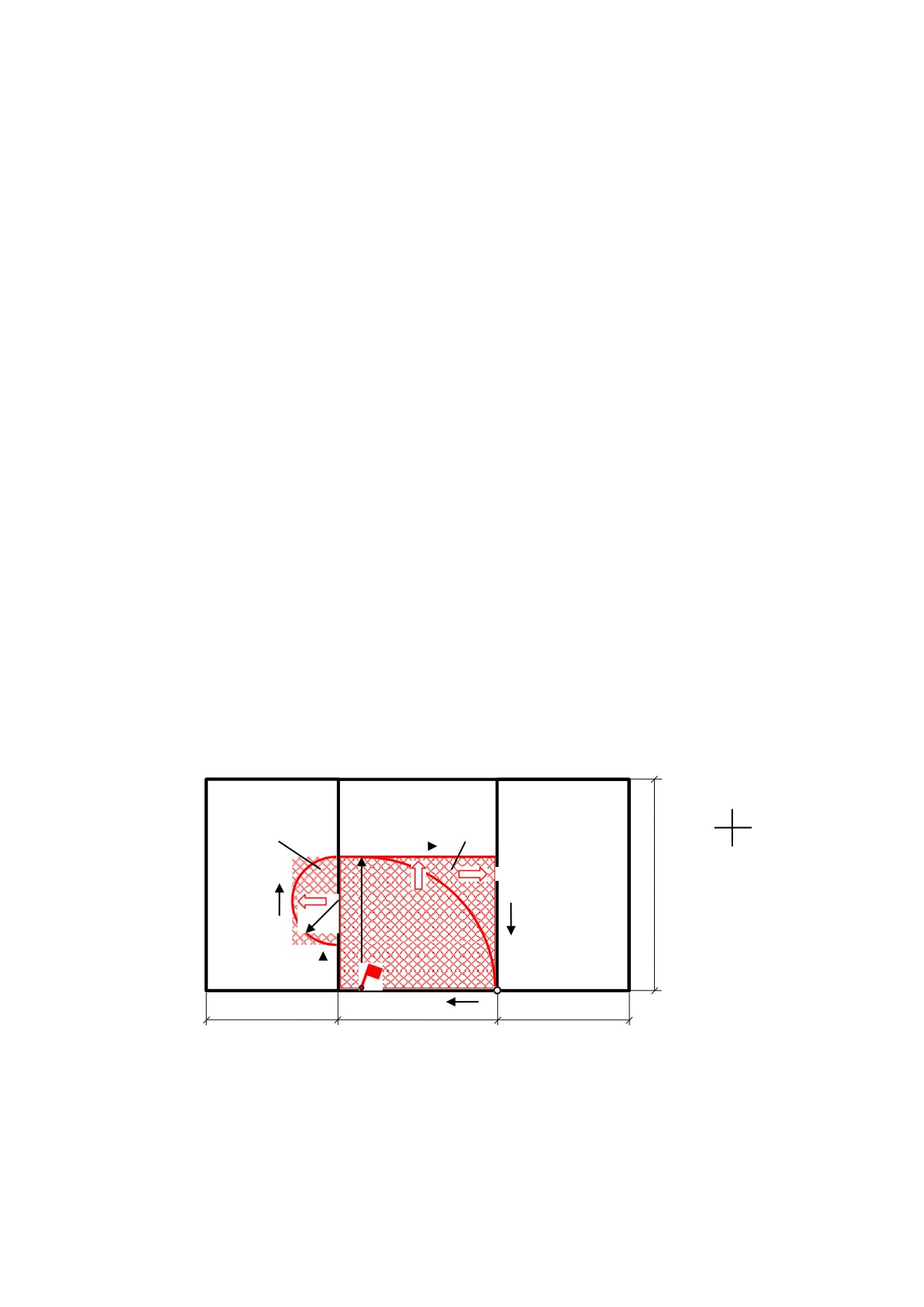

Рис. 1.2. Определение пути, пройденного огнем

через открытый дверной проем.

3. Определяем форму площади пожара.

На план, выполненный в масштабе, наносим полученные значения L_п,

L_дв, принимая, что: огонь распространяется во всех направлениях равномерно,

с одинаковой скоростью; при достижении фронтом пожара стен помещения

геометрическая форма площади пожара изменяется с угловой на

прямоугольную.

В зависимости от формы площади пожара, по известным

математическим формулам

(Приложение

рассчитываем основные

1.2. Варианты заданий для определения

основных геометрических параметров

пожара

По данным табл. 1.2. на заданные промежутки времени необходимо

определить:

основные геометрические параметры пожара (площадь

S_п,

пожара

периметр пожара -

Р_п, фронт пожара - Ф_п;

- выполнить, используя условные обозначения (Приложение 1) схему

развития пожара во времени.

При определении формы развития площади пожара во времени

принимаются следующие допущения:

- линейная скорость распространения горения берется из табл. 1.1 по ее

максимальному значению;

- дверные проемы открыты, ширина дверных проемов не учитывается;

- развитие пожара в смежные помещения происходит от центра дверных

проемов.

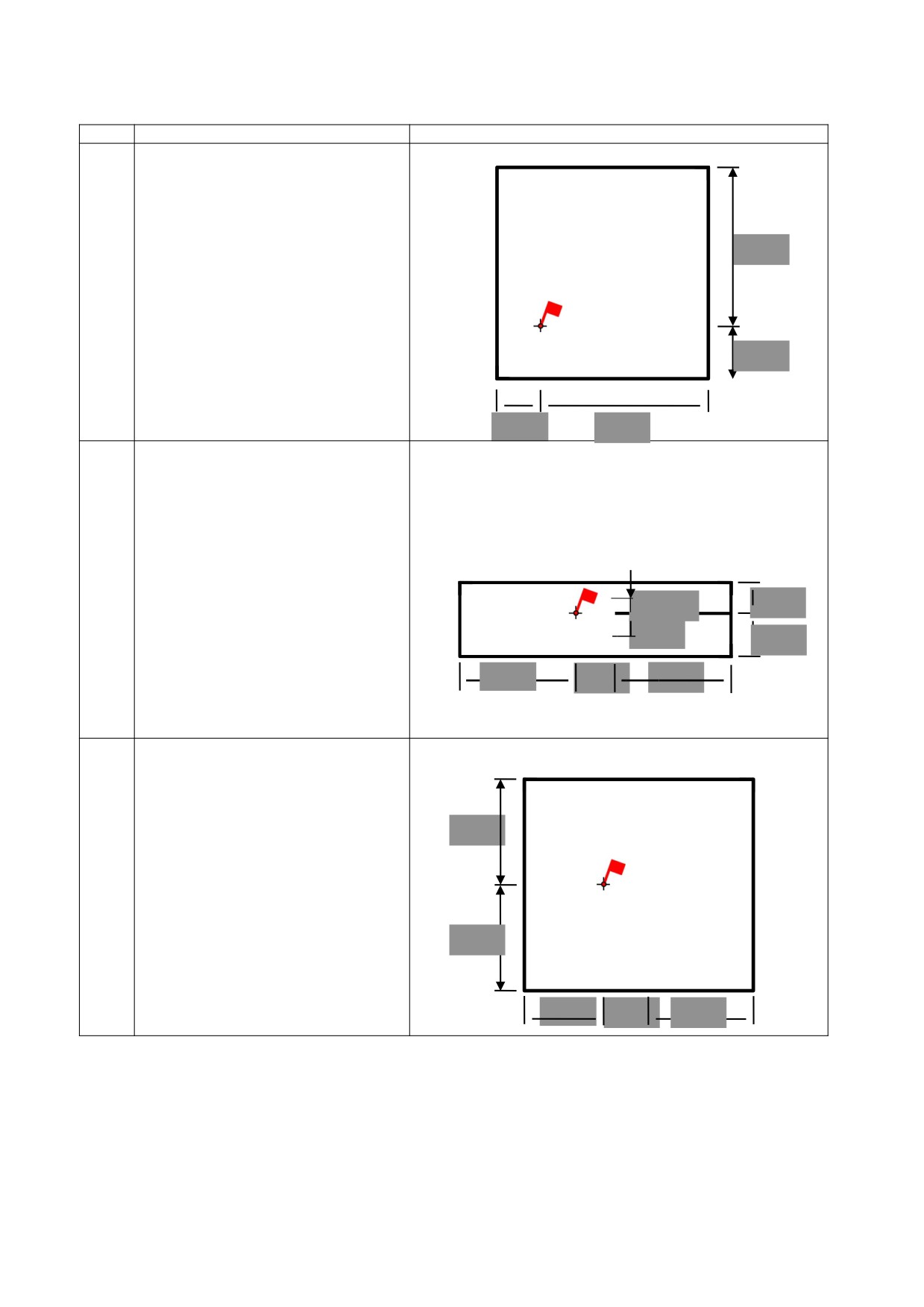

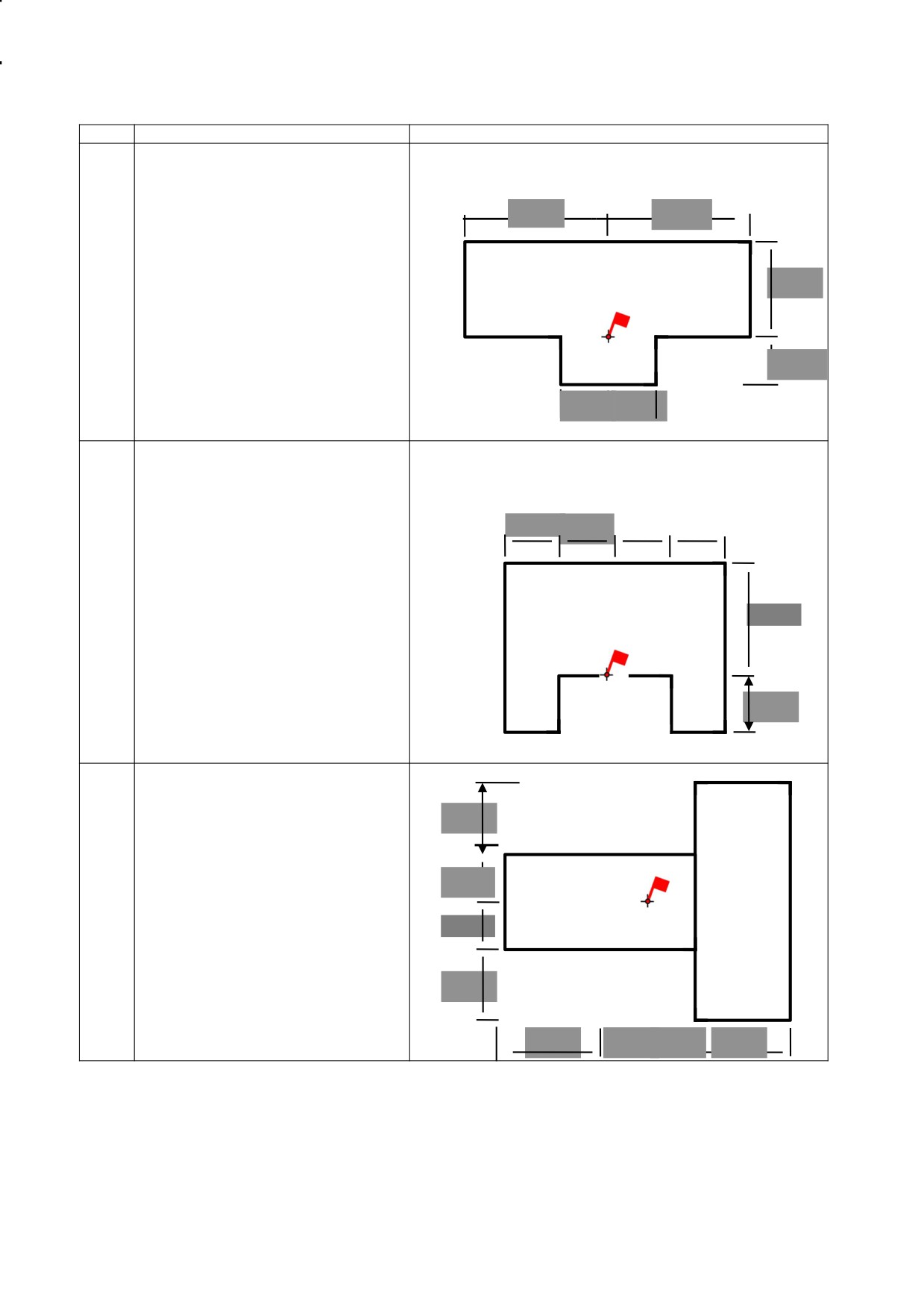

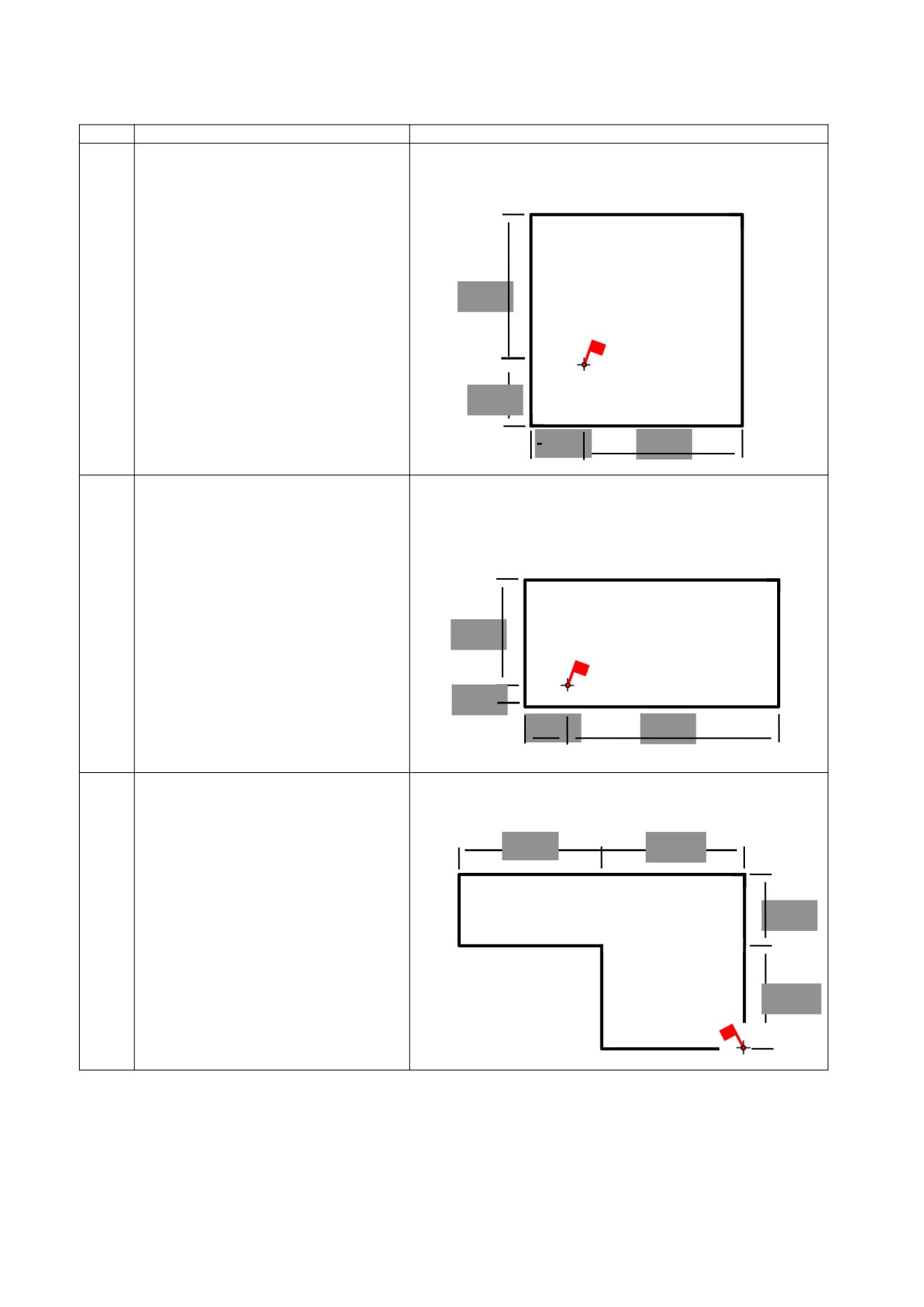

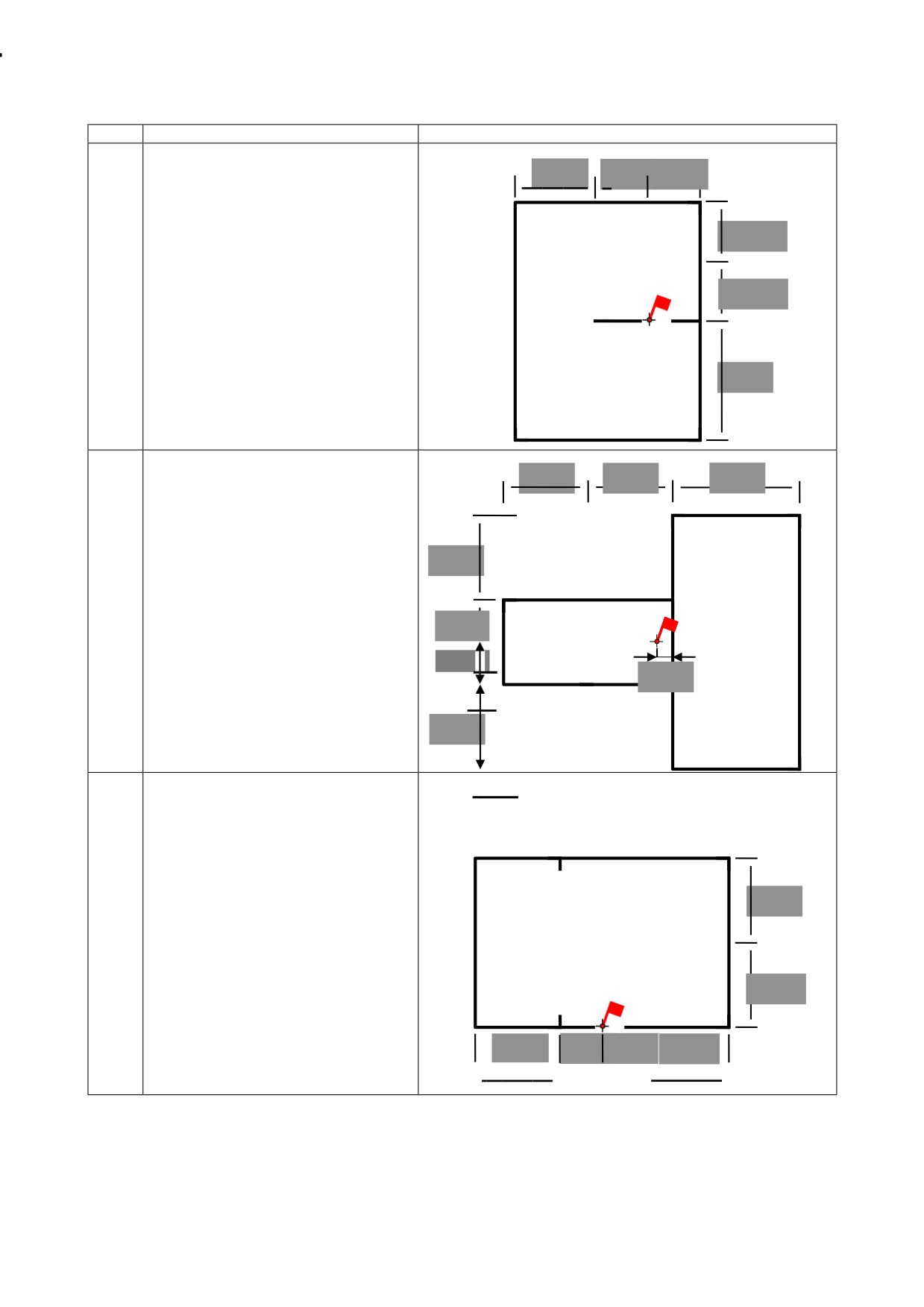

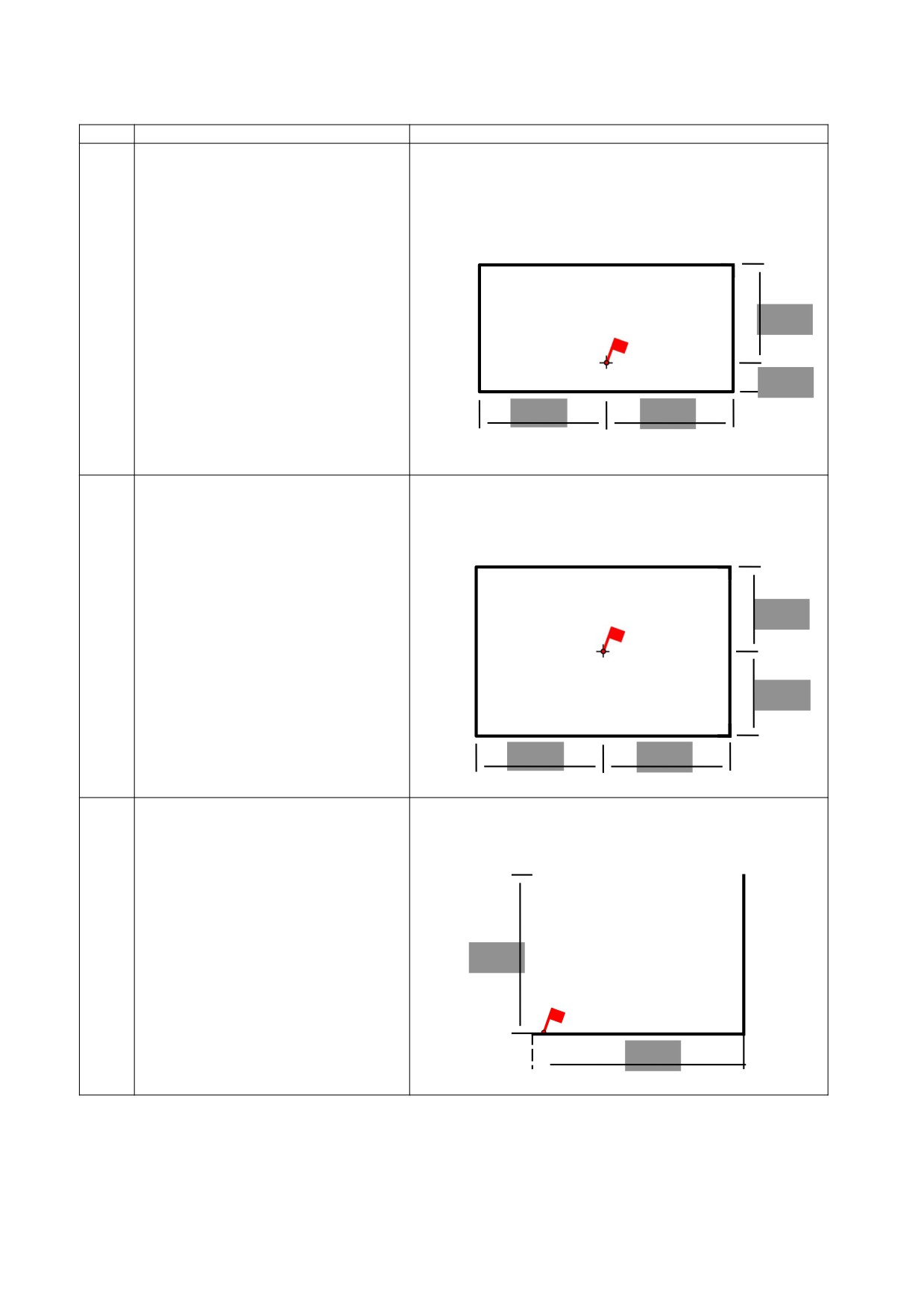

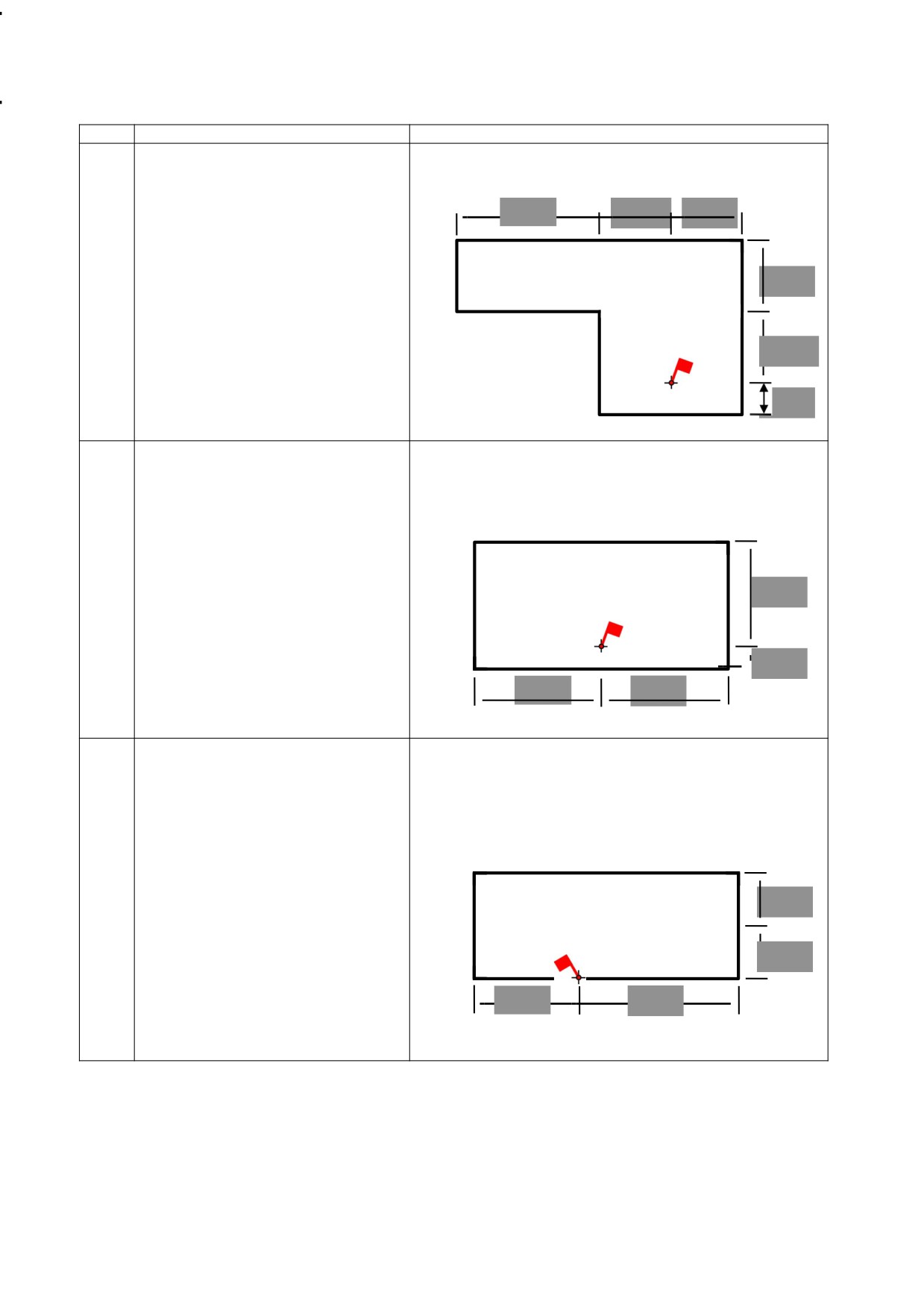

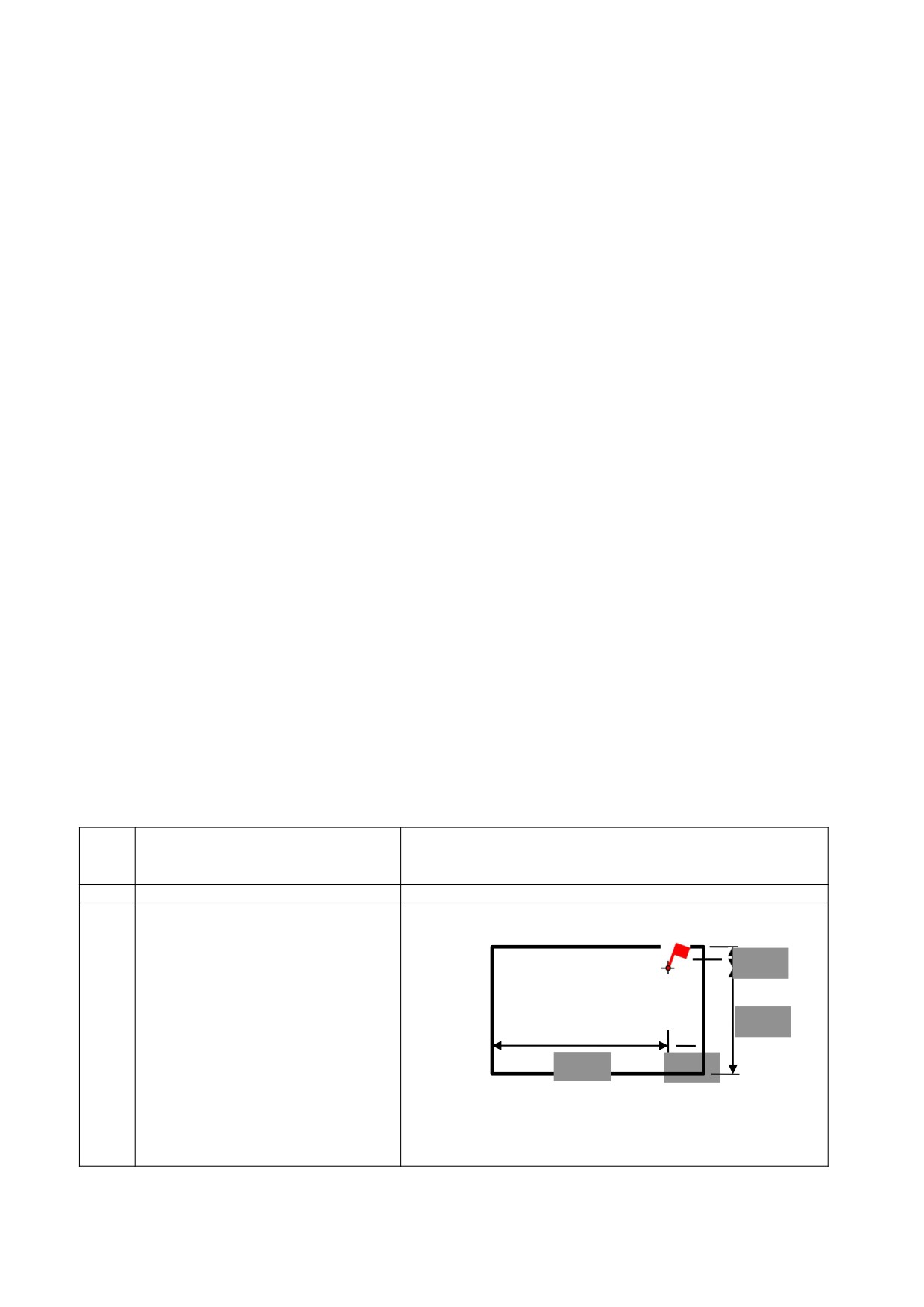

Таблица 1.2

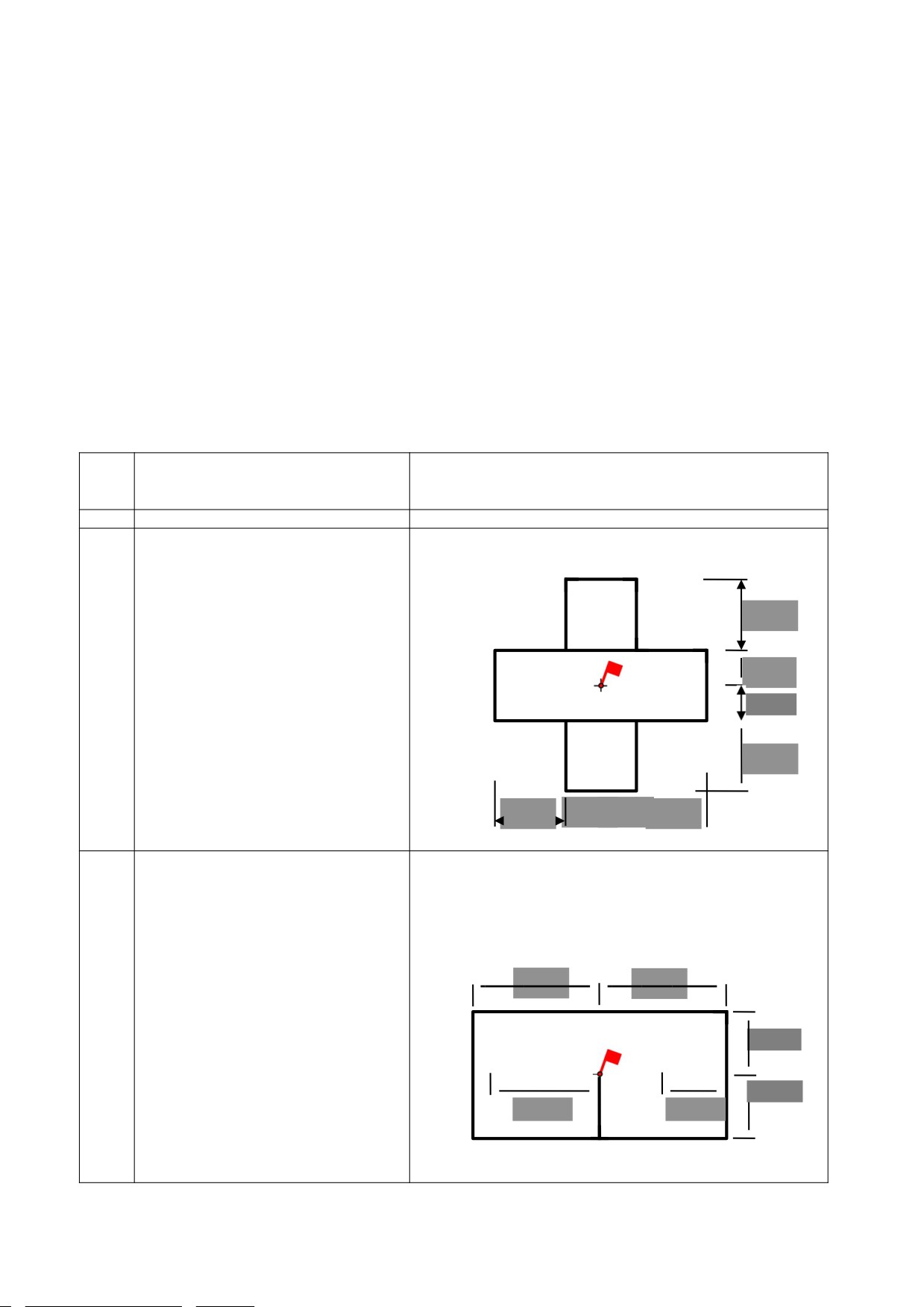

Исходные данные для решения задач

по определению основных геометрических параметров пожара

№

Наименован

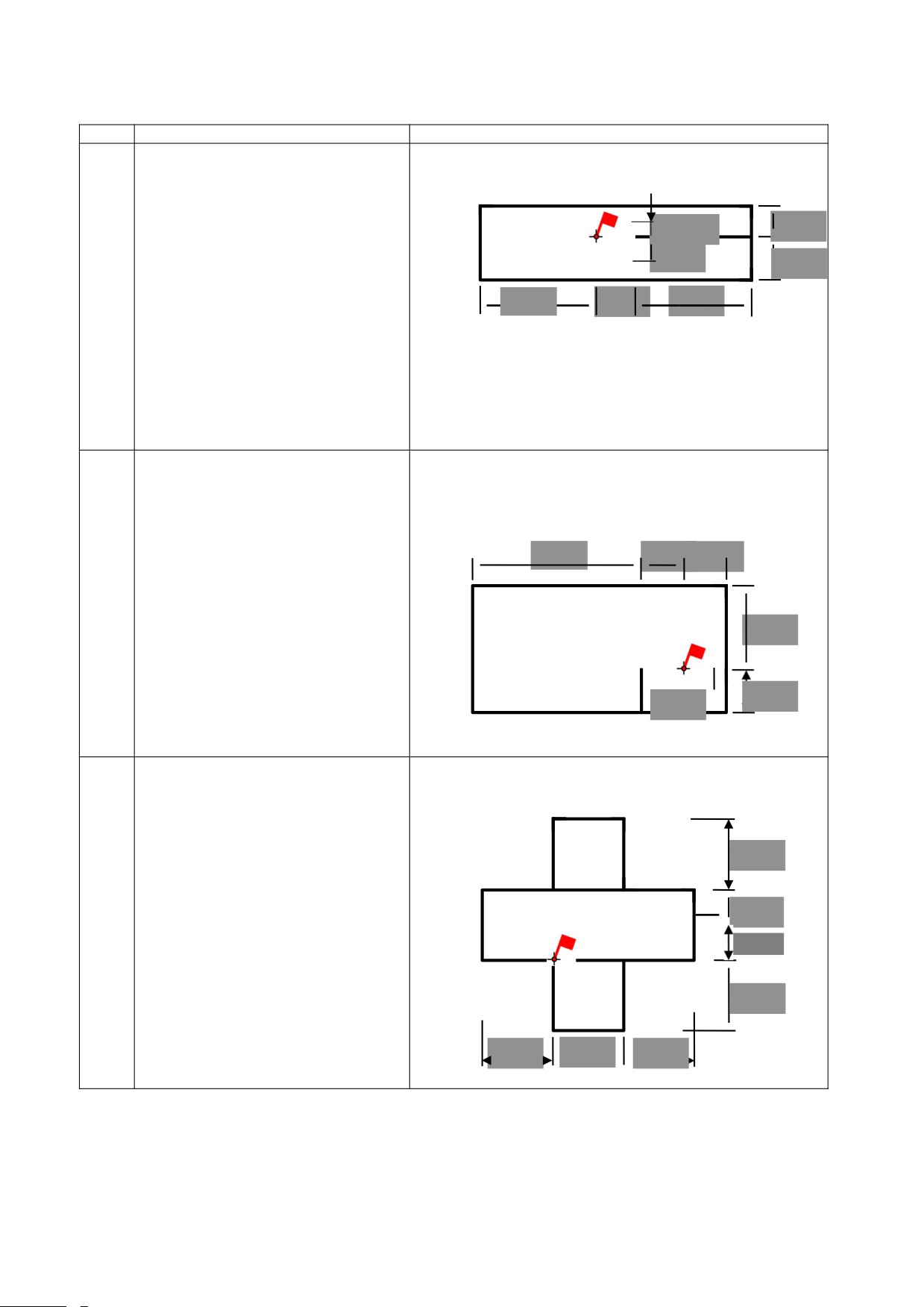

План помещения с

ие

обозначением места

в1а

пред2рияти

возникновени3я пожара

Деревообрабатывающ

ее предприятие V

3м

степени огнестойкости.

Временные

15м

параметры: t₁= 4

мин;

t₂= 12 мин;

Линейная скорость

25м

5м

распространения

горения:

V = 2 м/мин.

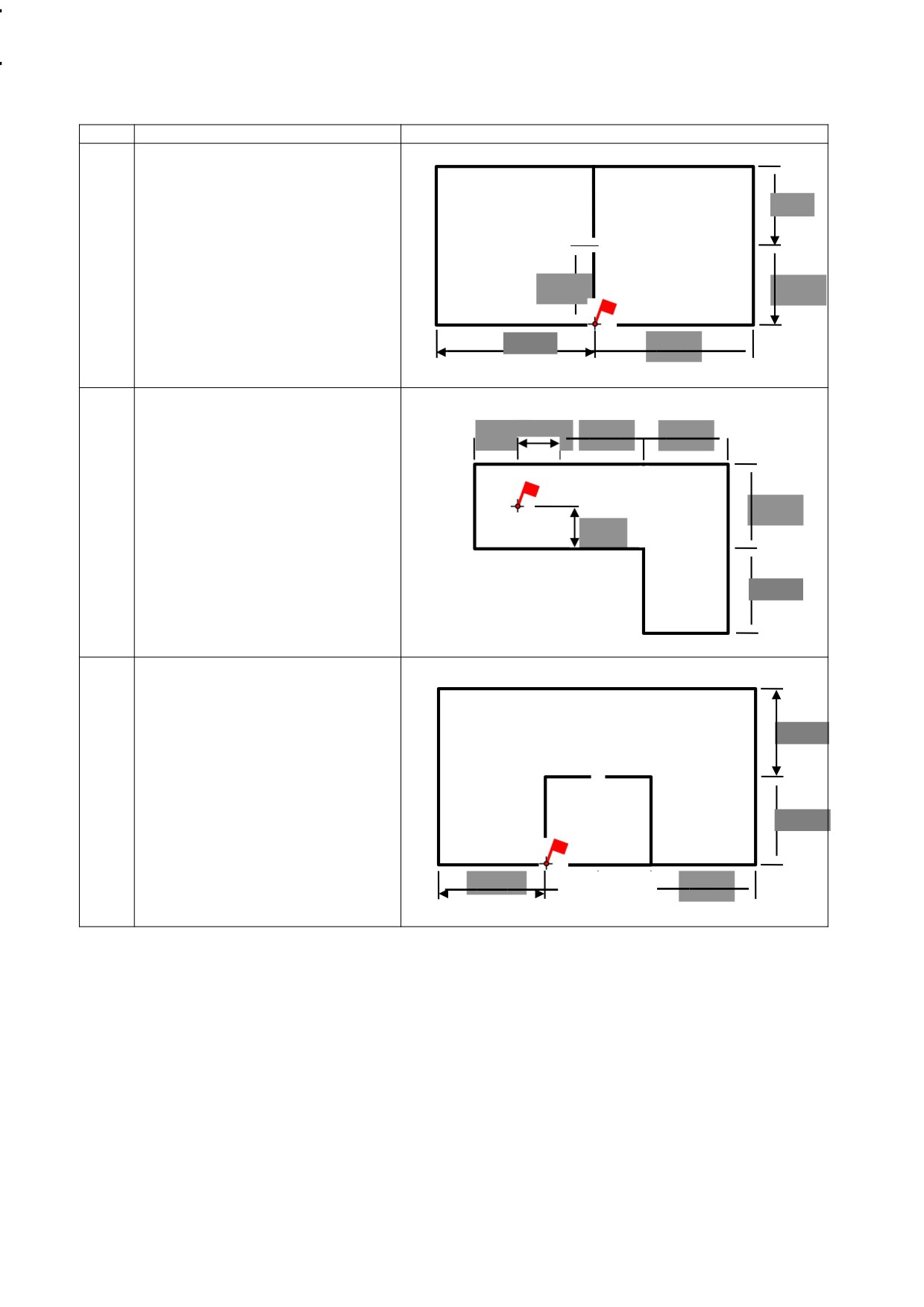

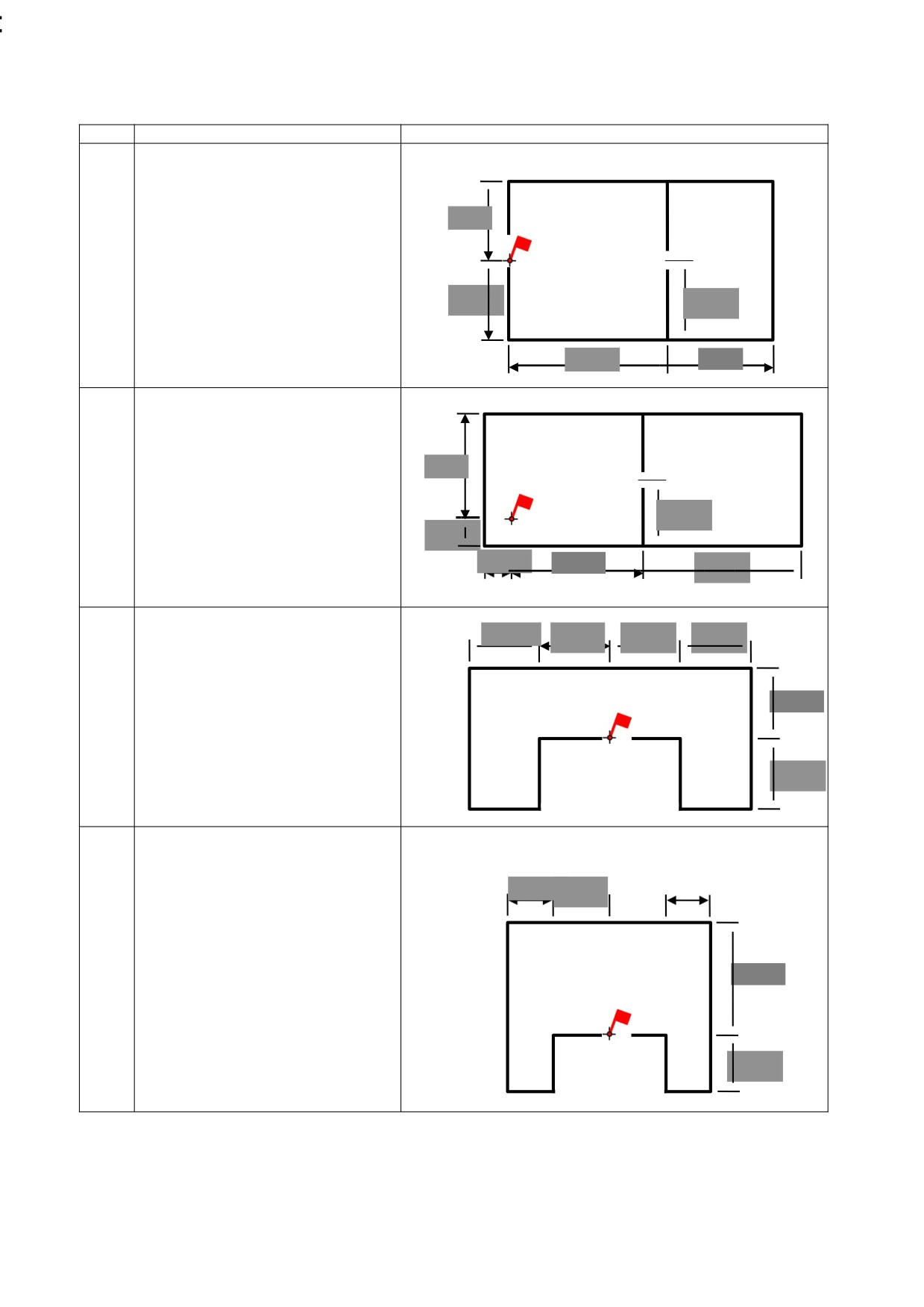

Продолжение таблицы 1.2

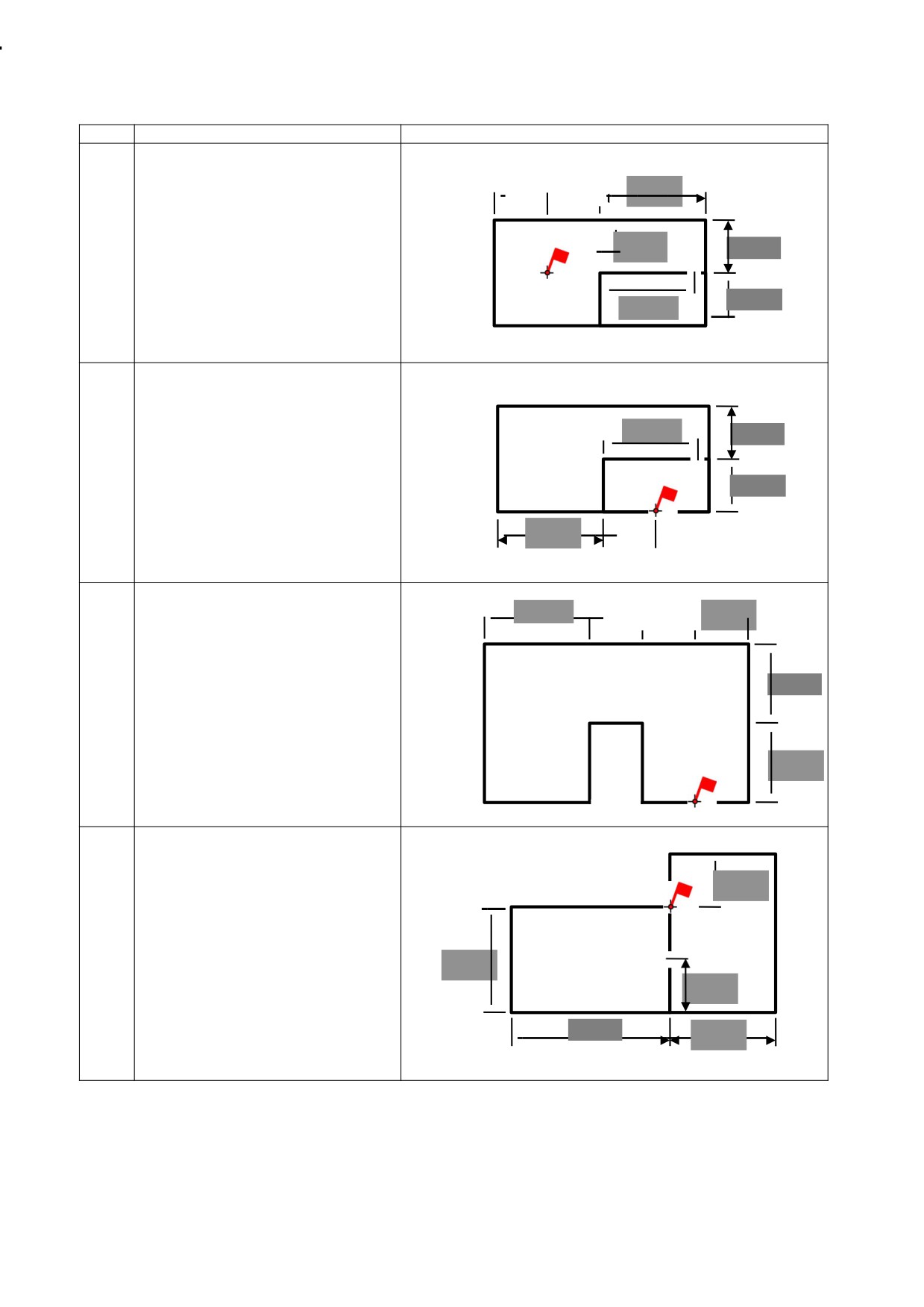

Административн

ое здание II

степени

9м

огнестойкости.

Временные

6м

3м

параметры: t₁= 10

мин;

10м

6м

t₂= 16 мин;

Линейная скорость

распространения

Здание

книгохранилища II

степени огнестойкости.

9м

Временные

параметры: t₁= 8

9м

6м

мин;

t₂= 22 мин;

6м

Линейная скорость

распространения

Здание

архивохранилища I

4м

5м

степени

огнестойкости.

5м

Временные

2,5м

параметры: t₁= 14

10м

5м

10м

мин;

t₂= 18 мин;

Линейная скорость

распространения

Лесопильный цех

IV степени

6м

огнестойкости.

Временные

параметры: t₁= 5

мин;

t₂= 12 мин;

Линейная скорость

распространения

горения:

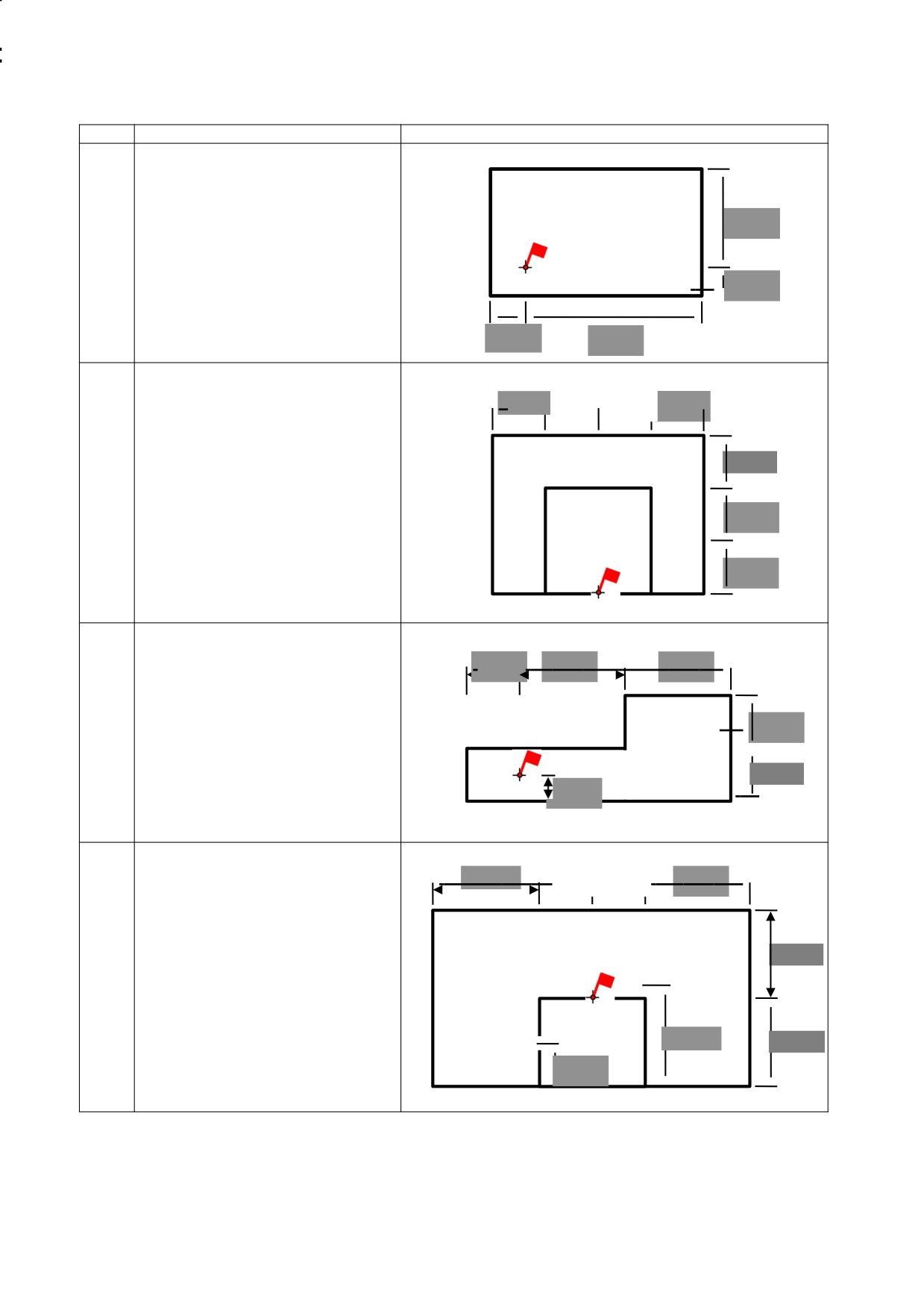

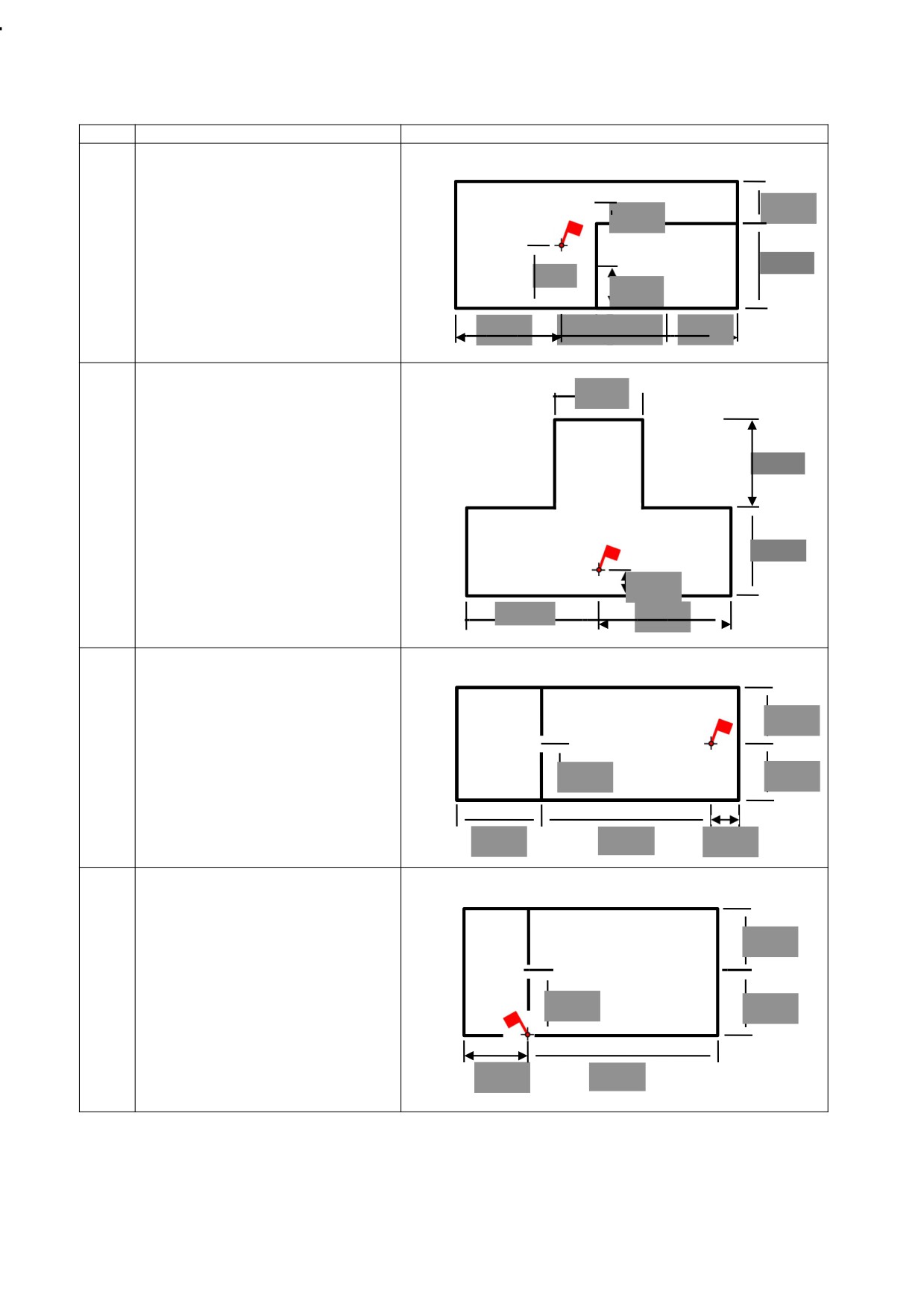

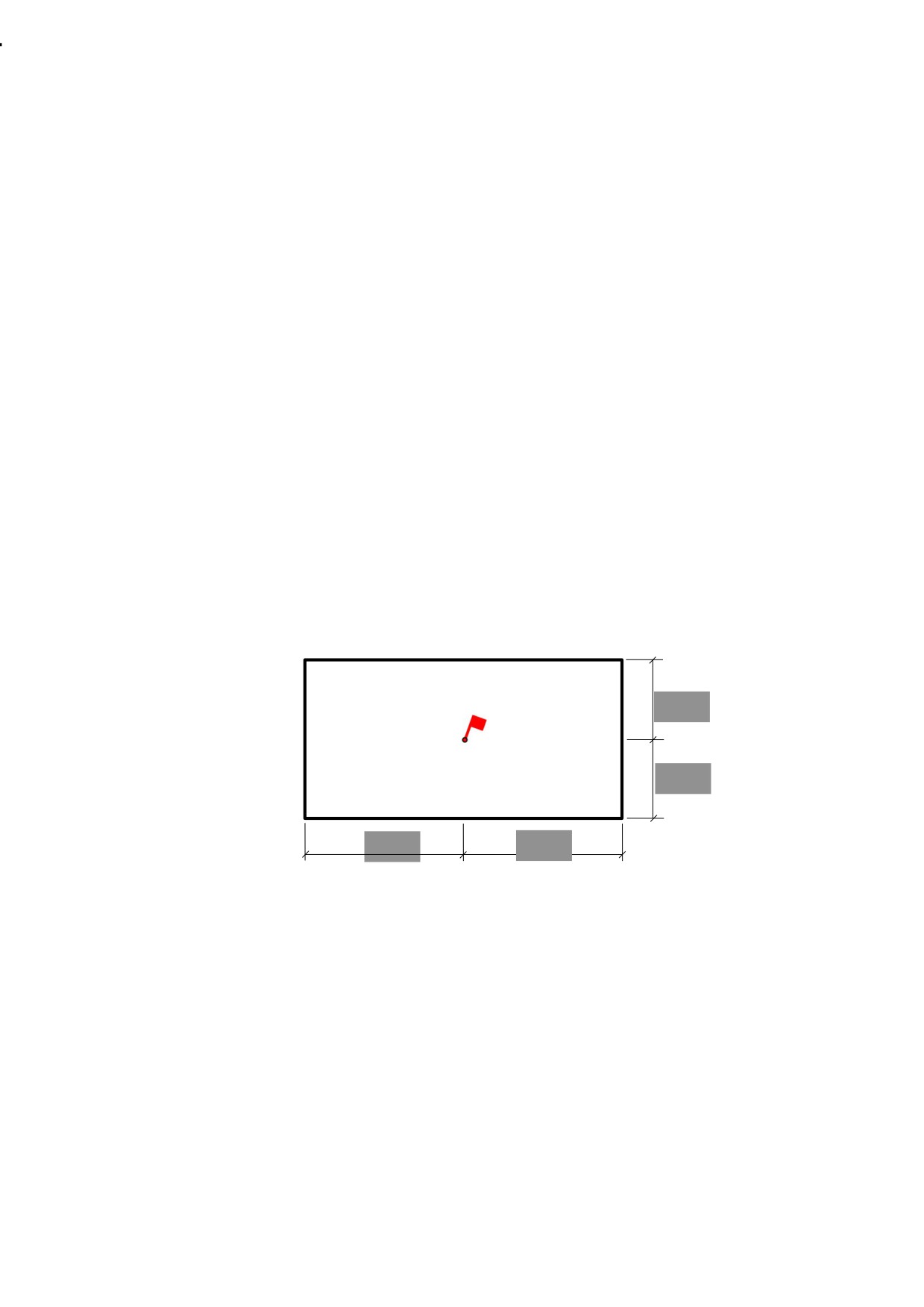

Продолжение таблицы 1.2

Здание музея II

степени огнестойкости.

6м

Временные

3м

параметры: t₁= 9

мин;

12м

9м

t₂= 15 мин;

6м

Линейная скорость

15м

5м

10м

распространения

горения:

Гараж

троллейбусного депо

II степени

огнестойкости.

10м

Временные

параметры: t₁= 10

мин;

10м

t₂= 20 мин;

3м

Линейная скорость

распространения

15м

горения:

V = 0,7 м/мин.

Заготовительный цех

II степени

4м

огнестойкости.

Временные

параметры: t₁= 6

4м

мин;

t₂= 18 мин;

6м

2м

Линейная скорость

распространения

Цех по

производству

6м

фанеры II степени

огнестойкости.

Временные

6м

параметры: t₁= 10

мин;

t₂= 25 мин;

6м

Линейная скорость

распространения

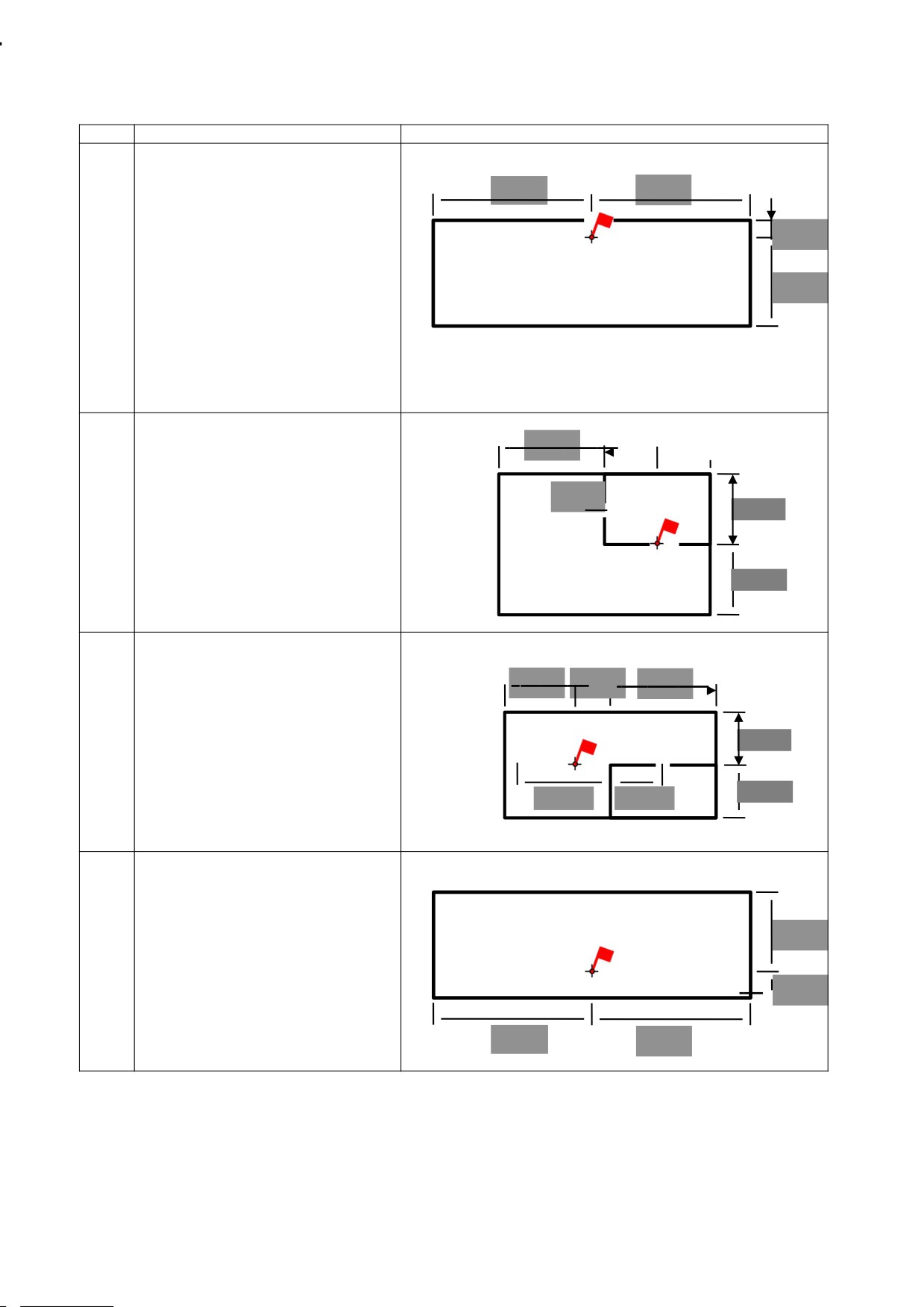

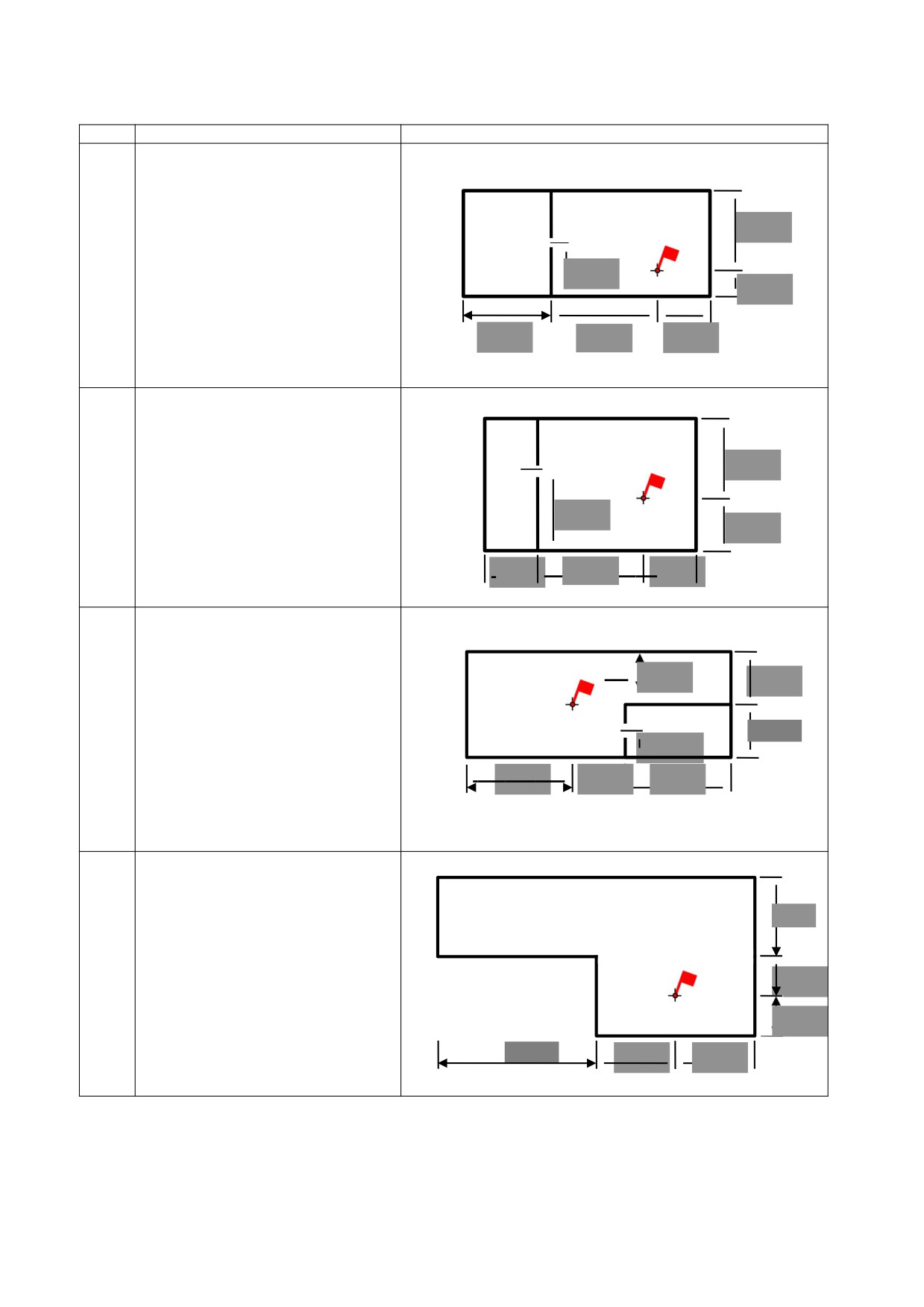

Продолжение таблицы 1.2

Здание сушилки

степени

12м

6м

огнестойкости.

Временные

24м

параметры: t₁

18м

мин;

12м

t₂= 15 мин;

30м

15м

45м

Линейная скорость

распространения

Лесопильный цех I

степени

20м

40м

огнестойкости.

Временные

9м

параметры: t₁= 12

4,5м

9м

мин;

t₂= 30 мин;

Линейная скорость

распространения

Школа IV

степени

огнестойкости.

2,5м

5м

Временные

4м

5м

параметры: t₁= 1

мин;

20м

5м

25м

t₂= 10 мин;

Линейная скорость

распространения

Дворец культуры

степени

12м

огнестойкости.

Временные

6м

параметры: t₁

6м

мин;

6м

t₂= 15 мин;

12м

9м

Линейная скорость

распространения

12м

6м

12м

горения:

V_л= 1 м/мин.

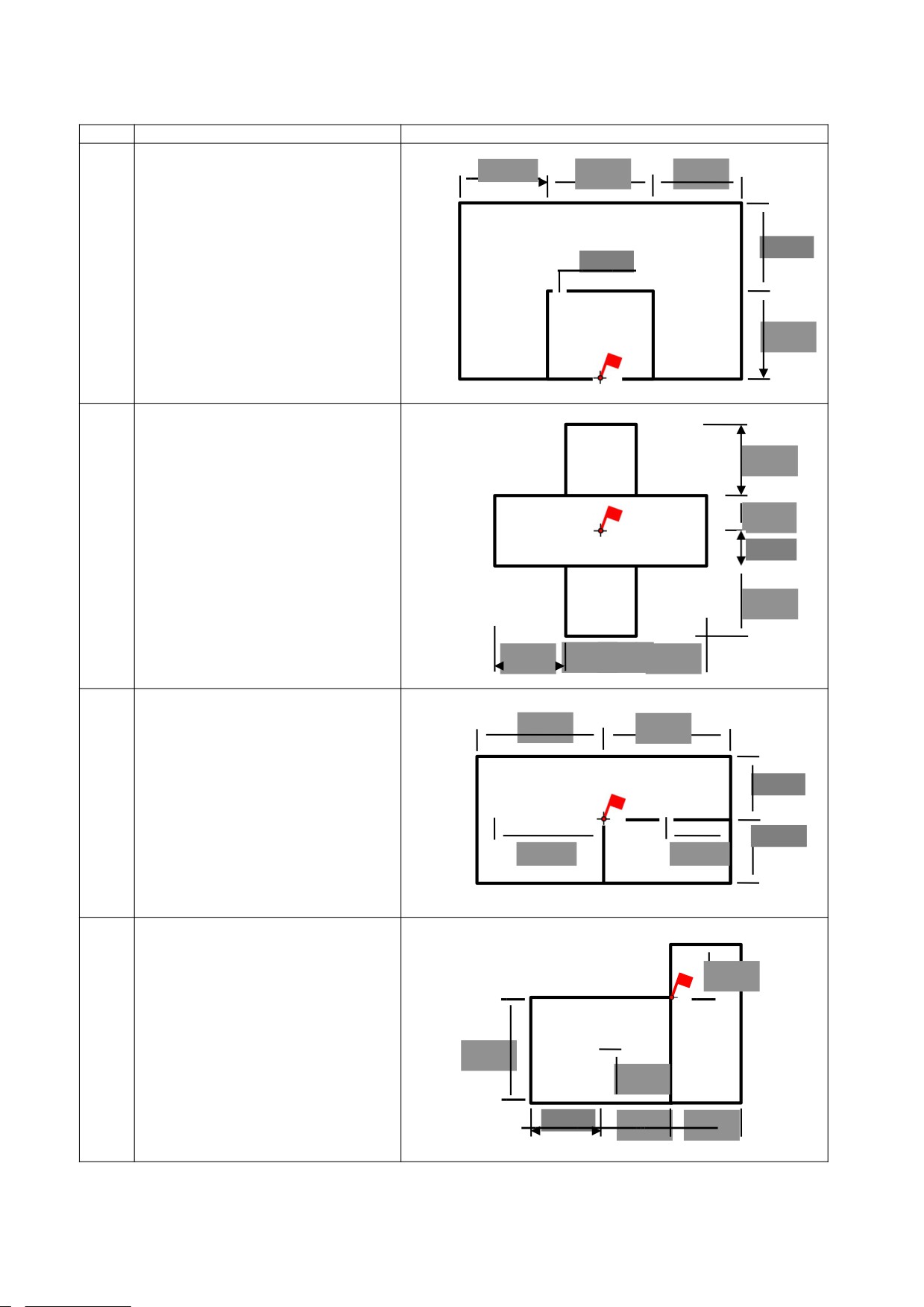

Продолжение таблицы 1.2

Помещение

поликлиники I

степени

6м

огнестойкости.

Временные

параметры: t₁= 10

6м

мин;

t₂= 26 мин;

Линейная скорость

распространения

Помещение

выставки II степени

огнестойкости.

8м

Временные

параметры: t₁= 8

5м

2м

мин;

t₂= 14 мин;

2м

12м

Линейная скорость

распространения

Жилой дом II

10м

степени

огнестойкости.

10м

Временные

параметры: t₁= 11

мин;

10м

t₂= 20 мин;

Линейная скорость

распространения

Административн

ое здание II

8м

10м

8м

степени

огнестойкости.

Временные

параметры: t₁= 8

20м

мин;

t₂= 24 мин;

Линейная скорость

10м

распространения

горения:

V = 1 м/мин.

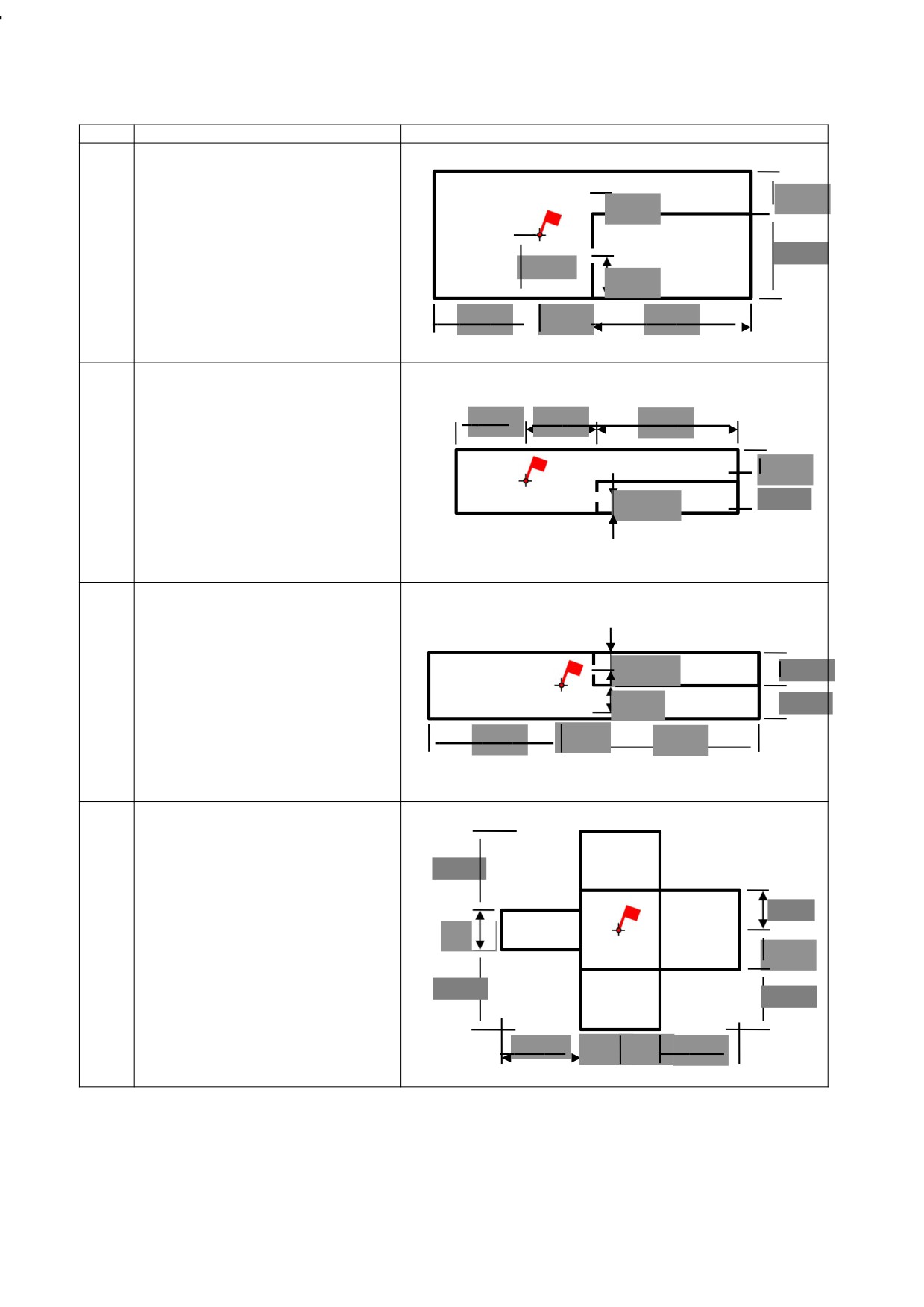

Продолжение таблицы 1.2

Лечебное учреждение

10м

20м

10м

III степени

огнестойкости.

10м

Временные

параметры: t₁= 8

мин;

10м

t₂= 13 мин;

Линейная скорость

распространения

Здание театра

степени

10м

огнестойкости.

10м

Временные

параметры: t₁

10м

мин;

t₂= 28 мин;

20м

10м 10м

20м

Линейная скорость

распространения

горения:

V = 1 м/мин.

Здание библиотеки

4м

степени

огнестойкости.

Временные

параметры: t₁

мин;

t₂= 15 мин;

Линейная скорость

распространения

Лесопильный цех

10м

степени

огнестойкости.

5м

10м

Временные

параметры: t₁

мин;

5м

10м

t₂= 18 мин;

Линейная скорость

распространения

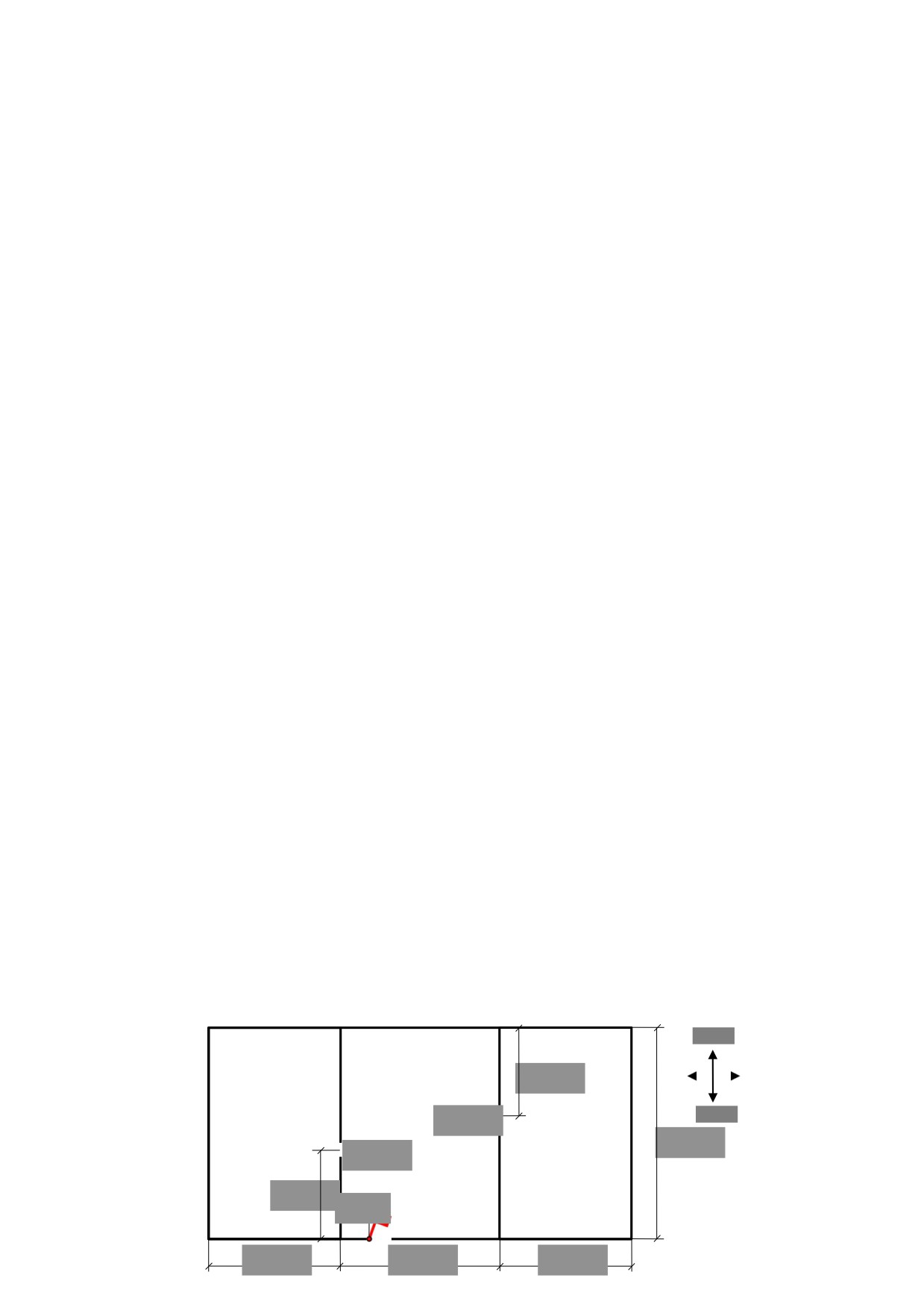

Продолжение таблицы 1.2

Склад льноволокна

6м

12м

степени

огнестойкости.

Временные

5м

6м

параметры: t₁

мин;

6м

11м

t₂= 10 мин;

Линейная скорость

распространения

Здание школы

III степени

11м

6м

огнестойкости.

Временные

параметры: t₁= 5 мин;

6м

t₂= 10 мин;

6м

Линейная скорость

распространения

горения:

Административн

6м

ое здание II

степени

огнестойкости.

9м

Временные

параметры: t₁= 6

мин;

9м

t₂= 15 мин;

Линейная скорость

распространения

Поликлиника III

степени

6м

огнестойкости.

Временные

параметры: t₁= 5

12м

мин;

6м

t₂= 15 мин;

Линейная скорость

распространения

горения:

Продолжение таблицы 1.2

Помещение

18м

текстильного

производства II

степени

огнестойкости.

Временные

параметры: t₁= 8

мин;

t₂= 25 мин;

Линейная скорость

распространения

Здание поликлиники

12м

6м

III степени

огнестойкости.

4м

Временные

8м

параметры: t₁= 4 мин;

t₂= 12 мин;

8м

Линейная скорость

распространения

горения:

Заготовительный цех

степени

8м

4м

12м

огнестойкости.

Временные

6м

параметры: t₁

мин;

6м

11м

6м

t₂= 14 мин;

Линейная скорость

распространения

Производство

фанеры I степени

огнестойкости.

9м

Временные параметры:

t₁= 10

3м

мин; t₂=

20 мин;

Линейная скорость

распространения

Продолжение таблицы 1.2

Жилой дом II

12м

10м

степени

огнестойкости.

Временные

10м

11м

параметры: t₁= 5

мин;

t₂= 12 мин;

10м

Линейная скорость

распространения

горения:

Здание библиотеки

II степени

огнестойкости.

Временн

ые

параметры:

t₁= 12

мин; t₂=

20 мин;

Линейная скорость

распространения

горения:

Лесопильный цех

24м

III степени

огнестойкости.

Временные

параметры: t₁= 8 мин;

t₂= 15 мин;

Линейная скорость

распространения

горения:

Здание

архивохранилища II

6м

степени

огнестойкости.

Временные

12м

параметры: t₁= 12

6м

мин;

t₂= 15 мин;

8м

Линейная скорость

распространения

Продолжение таблицы 1.2

Здание театра II

степени огнестойкости.

Временные

14м

параметры: t₁= 6

мин;

4м

t₂= 15 мин;

Линейная скорость

5м

распространения

горения:

Дворец культуры

6м

степени

огнестойкости.

Временные

параметры: t₁

мин;

t₂= 20 мин;

Линейная скорость

распространения

горения:

V = 1 м/мин.

Здание поликлиники

6м

12м

степени

огнестойкости.

Временные

6м

параметры: t₁

мин;

6м

3м

t₂= 21 мин;

Линейная скорость

распространения

Здание школы II

12м

6м

12м

степени

огнестойкости.

Временные

10м

параметры: t1 = 12

мин;

t2 = 25 мин;

Линейная скорость

11м

10м

распространения

5м

горения:

Vл = 0,6 м/мин.

Продолжение таблицы 1.2

Школа III

степени

6м

огнестойкости.

Временные

параметры: t₁= 4

6м

мин;

t₂= 10 мин;

Линейная скорость

12м

распространения

горения:

Административн

6м

12м

ое здание II

степени

огнестойкости.

12м

Временные

6м

параметры: t₁= 10

мин;

t₂= 30 мин;

12м

Линейная скорость

распространения

горения:

Гараж

трамвайного депо II

степени

10м

огнестойкости.

Временные

параметры: t₁= 10

10м

мин;

t₂= 20 мин;

Линейная скорость

12м

6м

12м

распространения

горения:

1.3. Примеры решения задач по определению

основных геометрических параметров пожара

Задача 1.1.

Пожар произошел в административном здании размером в плане 18×36 м

(рис.

1.3).Пожарная нагрузка однородная и размещена равномерно по всей

площади помещения.

Требуется:

- определить геометрические параметры пожара (площадь пожара

п ,

периметр пожара -

Р_п, фронт пожара

Ф_п). на 10-й

(t₁) и

15-ой - (t₂)

минутах развития пожара;

- выполнить, используя условные обозначения (Приложение 1) схему

развития пожара во времени.

9м

18м

Рис. 1.3. План помещения с местом возникновения пожара

Решение:

Определяем основные параметры

Р_п, Ф_п) на 10-й минуте

пожара ( S_п, его развития.

1.1. Определяем путь, пройденный огнем (расстояние) за время развития

пожара_t1 ¹⁰

мин.:

L10  0,5  Vл  t1  0,5

(м),

110  5

1.2. Определяем форму площади пожара.

На схему, выполненную в масштабе, наносим путь, пройденный огнем за

время равное 10 мин. Горение не достигнет стен здания, следовательно, пожар

будет иметь круговую форму развития (рис. 1.4).

9м

L10

п  5 м

9м

5м

18м

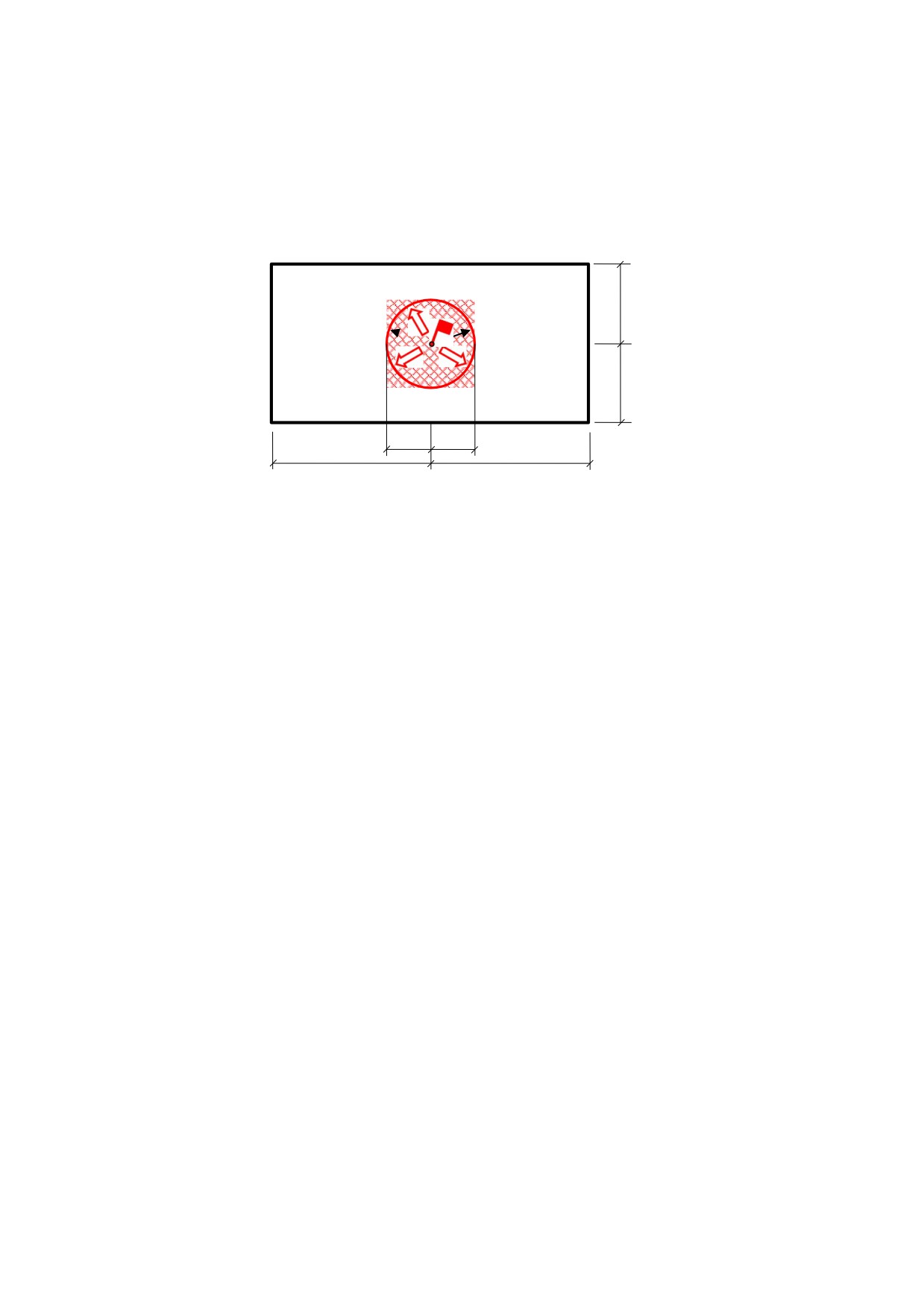

Рис. 1.4. Схема развития пожара на 10-й минуте.

1.3. Определяем площадь пожара:

S¹⁰   (L¹⁰)²   0,5  V  t ² 3,14  (0,5

(м²).

110)² 78,5

1.4. Определяем периметр пожара:

Р¹⁰ 2    L¹⁰ 2  3,14 

5  31,4

(м).

1.5. Определяем фронт пожара:

Ф¹⁰ Р¹⁰ 2    L¹⁰ 2  3,14

 5  31,4

(м).

Определяем основные параметры

Р_п, Ф_п) на 15-й минуте

пожара ( S_п, его развития.

2.1. Определяем путь, пройденный огнем (расстояние) за время развития

пожара_t

2  15мин.:

L15  0,5  Vл 10  Vл  (t2 10)  0,5 110  1 (15

(м).

10)  10

2.2. Определяем форму площади пожара.

На схему, выполненную в масштабе, наносим путь, пройденный огнем за

время равное 15 мин. На 15 минуте огонь достигнет стен здания. Из круговой

формы развития пожар перейдет в прямоугольную форму. Горение будет

9м

Х Х

10м

18м

Рис 1.5. Схема развития пожара на 15-й минуте

2.3. Определяем площадь пожара:

S15  (10  10) 18 

(м²).

360

2.4. Определяем периметр пожара:

¹⁵ (10 10) 18  (10 10) 18

(м).

 76

2.5. Определяем фронт пожара:

Ф¹

⁵ 18  18  (м).

Ответ:

- на момент времени_t1 

мин. форма площади пожара круговая,

площадь пожара

S¹

⁰

м², периметр пожара Р¹

⁰

м, фронт пожара

78,5

31,4

Ф10  31,4 м;

- на момент времени

t₂

мин. форма площади пожара

прямоугольная, площадь пожара

S¹⁵

м², периметр пожара Р¹⁵ 76 м,

360

фронт пожара Ф15  36 м.

Задача № 1.2.

Пожар произошел в помещении торгового центра размером в плане

20×40 м (рис. 1.6). Пожарная нагрузка однородная и размещена равномерно по

площади помещения.

Линейная скорость распространения пожара - V_л 1 м/мин.

Требуется:

- определить геометрические параметры пожара

(площадь

S_п,

периметр - Р_п и фронт пожара - Ф_п). на 12-й - (t₁) и 20-ой - (t₂

минутах;

)

- выполнить, используя условные обозначения (Приложение 1) схему

развития пожара во времени.

15м

5м

4м

36м

Рис. 1.6. План помещения с местом возникновения пожара.

Решение:

Определяем основные параметры

Р_п, Ф_п) на 12-й минуте

пожара ( S_п, его развития:

1.1. Определяем путь, пройденный огнем (расстояние) за время

развития

пожара_t

1  12 мин.:

L12  0,5  Vл 10  Vл  (t1 10)  0,5 112  1

(м).

(12 10)  7

1.2. На схему, выполненную в масштабе, наносим путь, пройденный

8м

1 L12

7м

L12

5м

Х Х

29м

4м7м

Рис. 1.7. Схема развития пожара на 12-й минуте.

1.3. Определяем площадь пожара.

Площадь пожара имеет сложную форму развития, которую можно

разложить на четыре элементарные геометрические фигуры (рис. 1.8).

Площадь пожара -

определяется как сумма площадей элементарных

геометрических фигур:

S12  S

(м ),

1  S2  S3  S4  20  28  38,46  35  121,46  121,5

где

S₁ 5  4  20 (м );

S₂ 4  7  28

(м );

S  1    (L¹²)² 0,25  3,14  7²

(м²);

 38,46

S₄ L¹² 5  7  5  35 (м ).

а)

б)

7м

5м

4м

7м

4м

7м

Рис. 1.8. Составные части площади пожара.

1.4. Определяем периметр пожара.

Для определения периметра пожара на схеме развития пожара для

времениt1 

мин. выберем точку отсчета (В). Далее, следуя по часовой

стрелке, суммируем отрезки внешней границы площади пожара (рис. 1.9 «б»).

а)

б)

4м

1  2

  

L¹²

7м

5м

4м

7м

5м

7м

5м

4м

Рис. 1.9. Определение периметра пожара.

Р¹² (5  L¹²)  4  1  2    L¹² 5  (L¹² 4);

Р¹² (5  7)  4  ¹ 2 

3,14  7  5  (7  4)  42,99  43 (м).

1.5. Определяем фронт пожара.

Развитие пожара происходит в трех направлениях. Следовательно, длина

фронта пожара будет складываться из трех отрезков (рис. 1.10 «б»).

а)

б)

4м

1  2  



7м

L¹²

L12

5м

4м

7м

Ф¹² 4  1  2    7  5  4  0,5  3,14  7  5 

(м).

19,99  20

Определяем основные параметры

Р_п, Ф_п) на 20-й минуте

пожара ( S_п, его развития.

2.1. Определяем путь, пройденный огнем (расстояние) за время развития

пожара

2  20 мин.:

L20  0,5  Vл 10  Vл  (t2 10)  0,5 110  1 (20 10)  15 (м).

2.2. На схему, выполненную в масштабе, наносим путь, пройденный

огнем за время равное 20 мин. В северном направлении, на 20-й минуте, огонь

достигнет стен здания, произойдет изменение формы площади пожара.

Развитие пожара будет происходить в одном (1) восточном направлении, форма

площади пожара - прямоугольная (рис. 1.11).

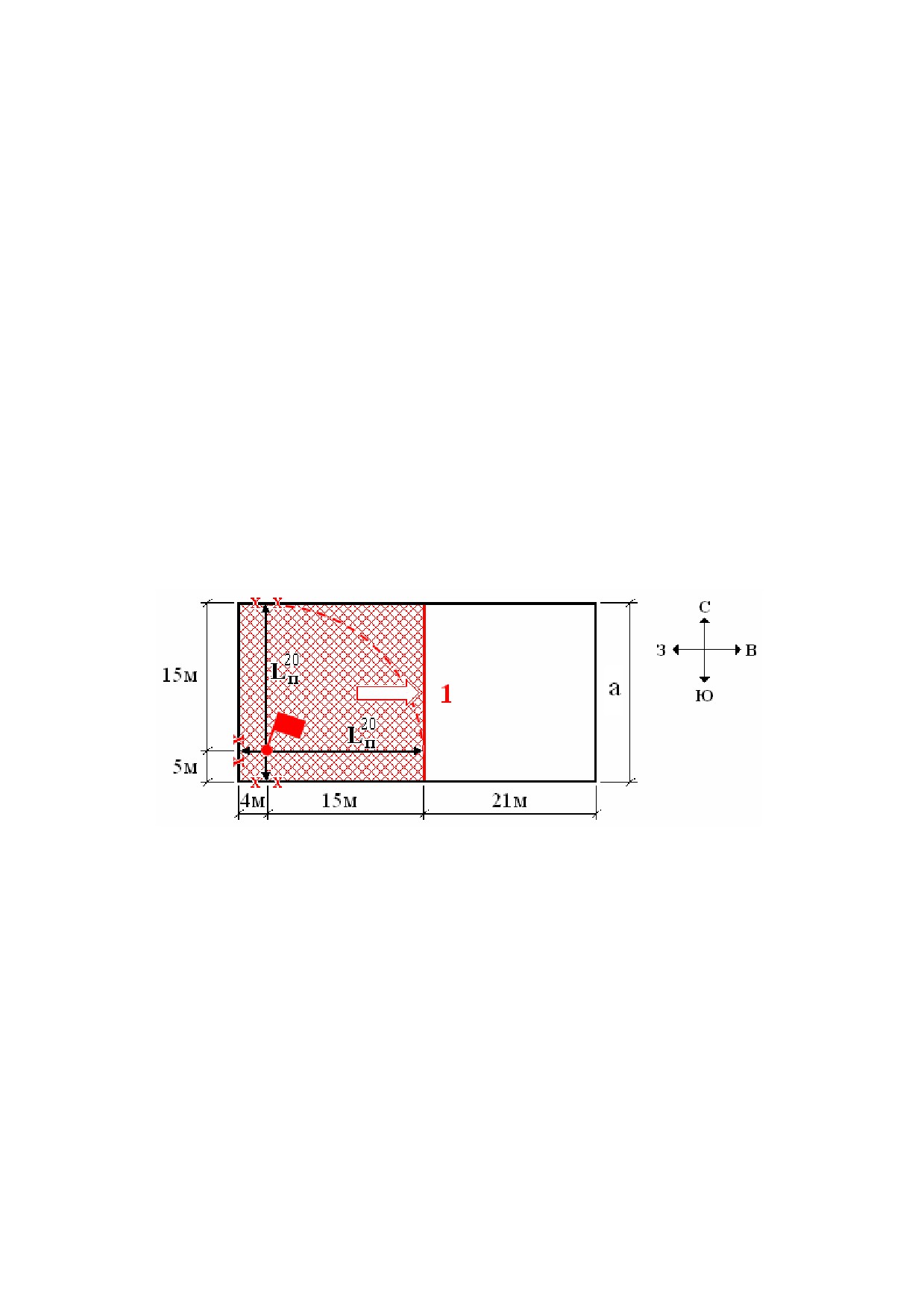

Рис. 1.11. Схема развития пожара на 20-й минуте.

2.3. Определяем площадь пожара.

Площадь пожара имеет прямоугольную форму развития.

S_п

²⁰ 15  4 а  (15  4)  20  380 (м²)

2.4. Определяем периметр пожара:

Р20  2  ((15  4)  20)  78 (м).

2.5. Определяем фронт пожара.

Развитие пожара происходит в одном направлении, по ширине здания.

Ф²⁰ а  20 (м).

Ответ:

- на момент времени_t1 

мин. форма площади пожара сложная,

площадь пожара

S¹

²

м², периметр пожара Р12  м, фронт пожара

121,5

Ф12  20 м;

– на момент времени

t₂

мин. форма площади пожара

прямоугольная, площадь пожара

S²⁰

м², периметр пожара Р_п 78 м,

380

фронт пожара

Ф20  20 м.

Задача № 1.3.

Пожар произошел в цехе производства фанеры (рис. 1.12).

Пожарная нагрузка однородная и размещена равномерно по площади

помещения.

Требуется:

- определить геометрические параметры пожара (площадь пожара

п ,

периметр пожара -

Р_п, фронт пожара

Ф_п). на 15-й

(t₁) и

17-ой - (t₂)

минутах развития пожара;

- выполнить, используя условные обозначения (Приложение 1) схему

развития пожара во времени.

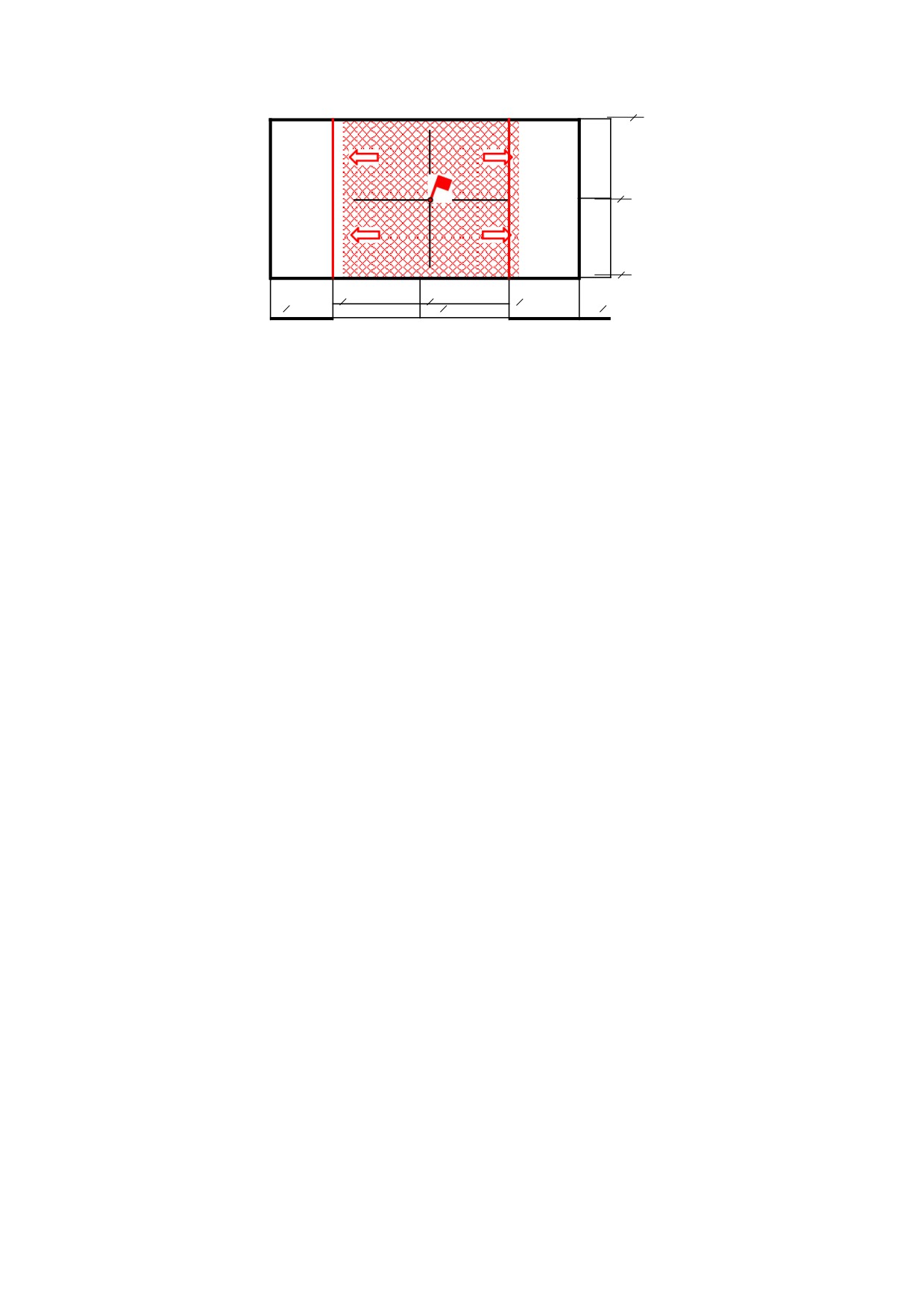

10м

ДВ-2

24м

ДВ-1

10м

3м

15м

18м

15м

Решение:

Определяем основные параметры

Р_п, Ф_п) на 15-й минуте

пожара ( S_п, его развития.

1.1. Определяем путь, пройденный огнем (расстояние) за время развития

пожара_t

1  15 мин.:

L15  0,5  Vл 10  Vл  (t1  10)  0,5 1,5 10  1,5  (15  10)  15

(м),

м/мин. - линейная скорость распространения горения (табл. 1.1).

где_Vл 

1,5

1.2. Определяем форму площади пожара.

На схему, выполненную в масштабе, наносим путь, пройденный огнем за

время равное 15 мин. (рис. 1.13). В западном и восточном направлении на 15-й

минуте огонь достигнет стен центрального помещения, произойдет изменение

формы площади пожара с угловой на прямоугольную.

Развитие пожара будет происходить в трех направлениях:

1 - через дверной проем (ДВ-1) в левое помещение (запад);

2 - к противоположной стене от места возникновения пожара (север):

3 - через правый дверной проем (ДВ-2) в правое помещение (восток).

L15

24м

Lдв1

15м

18м

15м

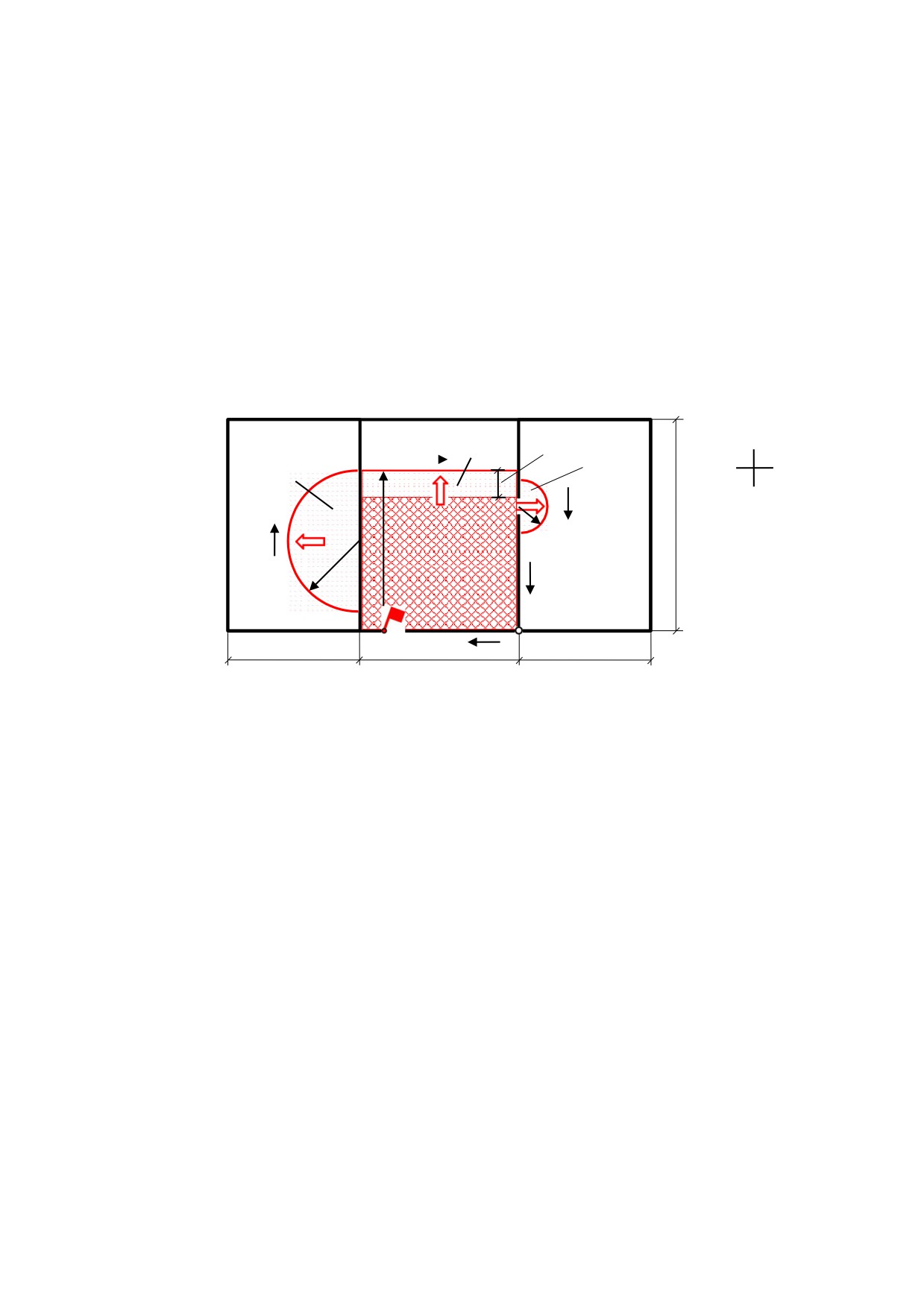

Рис. 1.13. Схема развития пожара на 15-й минуте

в цехе по производству фанеры.

1.2.1. Определяем форму площади пожара в центральном помещении.

Форма площади пожара в центральном помещении прямоугольная.

1.2.2. Определяем форму площади пожара в левом помещении.

Левый дверной проем находится в фактической площади пожара. Путь,

пройденный огнем через левый дверной проем:

Lдв1  L¹⁵ Lдв1  15 10

(м),

 5

где Lдв 1 - расстояние от очага пожара до центра левого дверного проема

(по вертикали).

Форма площади пожара в левом помещении полукруговая.

1.2.3. Определяем форму площади пожара в правом помещении.

На 15-й минуте развития пожара огонь только подойдет к правому

дверному проему, не пересекая его (дверной проем находится в приращенной

площади пожара).

L¹

⁵ L_пер 15 (м),

В правом помещении горения нет.

1.3. Определяем площадь пожара.

Площадь пожара имеет сложную форму развития (рис. 1.13), состоящую

из двух элементарных геометрических фигур:

S¹

⁵ S₁

 39,3  270  309,3 (м²),

S₂

где

S₁ 0,5    (Lдв1)² 0,5  3,14  5² 39,3 (м );

S₂ 18  L¹⁵ 18 15  270 (м ).

1.4. Определяем периметр пожара.

Для определения периметра на рис. 1.12 выберем точку отсчета (С), далее

по часовой стрелке суммируем отрезки внешней границы площади пожара:

Р¹⁵ 18  (L

1  Lдв1)    Lдв1  18  15

дв

Р¹⁵ 18  (10  5)  3,14  5 18 15

(м).

 71,7

1.5. Определяем фронт пожара:

Ф¹⁵ Ф₁ Ф₂   Lдв1  18  3,14  5 

(м).

18  33,7

2.1. Определяем путь, пройденный огнем (расстояние) за время развития

пожара_t

2  17 мин.:

L17  0,5  Vл 10  Vл  (t2 10)  0,5 1,5 10  1,5  (17 10)  18

(м),

2.2. Определяем форму площади пожара.

На схему, выполненную в масштабе, наносим путь, пройденный огнем за

время равное 17 мин. Развитие пожара будет происходить в трех помещениях

(рис. 1.13):

Lдв2

L17

^п S3

S₁

Lдв2

24м

Lдв1

15м

18м

15м

Рис. 1.13. Схема развития пожара на 17-й минуте.

2.2.1. Определяем форму площади пожара в центральном помещении

цеха по производству фанеры.

В центральном помещении форма площади пожара прямоугольная.

2.2.2. Определяем форму площади пожара в левом помещении.

Путь, пройденный огнем через левый дверной проем:

Lдв1  L¹⁷ Lдв 1  18 10  8 (м).

Форма площади пожара в левом помещении полукруговая.

2.2.3. Определяем форму площади пожара в правом помещении.

Путь, пройденный огнем через правый дверной проем, с учетом его

нахождения в приращенной площади пожара

Lдв2  L¹⁷ L_пер 18 15 

(м).

2.3. Определяем площадь пожара.

Площадь пожара имеет сложную форму развития (рис. 1.13), состоящую

из трех элементарных геометрических фигур:

S¹⁷ S₁ S₂ S₃ 100,5  324  14,1 

(м²),

438,6

где

S₁ 0,5    (Lдв1)² 0,5  3,14  8² 1

00,5 (м );

S₂ 18  L¹⁷ 18 18  324 (м );

S₁ 0,5    (Lдв2 )² 0,5  3,14  3²

14,1 (м ).

2.4. Определяем периметр пожара.

Для определения периметра пожара на рис. 1.13 выберем точку отсчета

(С), далее по часовой стрелке суммируем отрезки внешней границы площади

пожара:

Р¹⁷ 18  (L

1  Lдв 1)    Lдв 1  18 

дв

(L¹⁷ (L

2  Lдв 2 ))    Lдв 2 

₂ Lдв 2 )

дв

где Lдв2

- расстояние от очага пожара до центра правого дверного проема

(по вертикали).

Р17  18  (10  8)  3,14  8  18  (18  (14  3))  3,14  3  (14  3)  84,5

(м).

2.5. Определяем фронт пожара:

Ф17  Ф

¹Ф₂ Ф₃  

дв2

 Lдв1 ¹⁸



Ф¹⁷ 3,14  8  18  3,14  3

(м).

 52,5

Ответ:

- на момент времени

t₁

мин. площадь пожара S¹

⁵

м²,

309,3

периметр пожара

Р¹⁵

м, фронт пожара Ф¹⁵ 33,7 м;

71,7

2. ОПРЕДЕЛЕНИЕ НЕОБХОДИМОГО КОЛИЧЕСТВА

ПРИБОРОВ ТУШЕНИЯ ПОЖАРА

2.1. Прекращение горения на пожаре

При установившемся горении существует тепловое равновесие, где

скорость тепловыделения равняется скорости теплоотвода. Одним из условий

прекращения горения является снижение температуры горения до температуры

потухания.

Температурой потухания называется температура, ниже которой

пламенное горение прекращается, вследствие того, что скорость теплоотвода

превысит скорость тепловыделения

Основные пути прекращения горения:

снижение скорости тепловыделения;

– увеличение скорости теплоотвода;

- одновременное влияние на эти скорости.

Прекращение горения достигается на основе четырех принципов

прекращения горения:

- охлаждения реагирующих веществ;

- разбавления реагирующих веществ;

- изоляции реагирующих веществ;

- химическое торможение реакции горения.

Следует отметить, что все огнетушащие вещества (ОВ), поступая в зону

горения, прекращают горение комплексно, а не избирательно, т.е. вода, являясь

огнетушащим средством охлаждения, попадая на поверхность горящего

материала, частично будет действовать как вещество разбавляющего и

изолирующего действия. Каждый из способов прекращения горения можно

выполнить различными приемами тушения пожара или их сочетанием.

Более подробно механизмы прекращения горения водой и другими ОВ

рассмотрены в специальной литературе.

2.2. Определение необходимого количества

огнетушащих средств для тушения пожара

Исходными данными для расчета являются:

- характеристика здания (степень огнестойкости, размеры, этажность,

горючая загрузка и т.п.);

- место возникновения пожара;

- время развития пожара;

- линейная скорость распространения горения;

- средства тушения (стволы, пеногенераторы и др.);

- требуемая интенсивность подачи ОВ.

Порядок определения необходимого количества огнетушащих средств

для тушения пожара:

1. Определяем основные геометрические параметры пожара (Раздел 1.1

п.п. 1…4) за время его развития - t_р:

2. Определяем площадь тушения пожара - S_т, м

При невозможности подать огнетушащее вещество одновременно на всю

площадь пожара, тушение осуществляется по площади тушения, на глубину

тушения стволов - h_т:

- при тушении ручными

h_т 5 м;

стволами

– при тушении лафетными

h_т 10 м.

стволами

Площадь тушения определяется аналитическим методом в зависимости

от формы площади пожара по известным математическим формулам

(Приложение 3).

Стволы на тушение подаются по фронту пожара, периметру пожара,

части периметра пожара в зависимости от выбора решающего направления и

наличия сил и средств.

Расчет сводится к определению требуемого расхода подачи огнетушащих

средств и соответствия выполнения условия локализации пожара.

3. Определяем требуемый расход

Q_тр огнетушащего вещества на

тушение пожара, л/с:

Q_тр



Q

(2.1)

тр

тр ,

Q^т

 S

 I ;

тр

п тр

(2.2)

Q^т

 S

 I ;

(2.3)

тр

т тр

где

Q ( Q

тр

тр ) - требуемый расход подачи ОВ на тушение (защиту), л/с;

S_п(S_т) - площадь пожара (тушения), м

;

Iтр - требуемая интенсивность подачи ОВ на тушение пожара,

л/(м²·с) (табл. 2.1, 2.2).

При определении расхода воды на защиту негорящих зданий, помещений

и т.д., подачи резервных стволов определяют защищаемую площадь с учетом

обстановки на пожаре. Требуемую интенсивность подачи огнетушащих

веществ на защиту -

I_тр

^з принимают в 2…4 раза меньше табличного значения.

Q_тр S_п I_тр,

(2.4)

4. Определяем необходимое количество приборов тушения пожара и

приборов на защиту - т

шт:

ств

ств ,

Q^т

 р ;

(2.5)

N^т

^ств q^ств

Q^т

(2.6)

N^з

 р ,

^ств q^ств

где

q_ств - расход из пожарного ствола, л/с; (табл. 2.3, 2.4).

Полученные значения числа стволов, при вычислении по формулам

(2.5, 2.6), округляем до целого числа в большую сторону.

Таблица 2.1

Интенсивность подачи воды при тушении пожаров, л/(м²·с)

Интенсивнос

Перечень зданий, сооружений, отдельных

ть подачи

материалов и веществ

воды, л/(м²с)

1. Здания и сооружения

Административные здания:

- I…II степени огнестойкости

0,06

- IV степени огнестойкости

0,10

- V степени огнестойкости

0,15

- подвальные помещения

0,10

– чердачные помещения

0,10

Ангары, гаражи, мастерские, трамвайные и

троллейбусные депо

0,20

Больницы

0,10

Жилые дома и подсобные

постройки:

0,06

- I…III степени огнестойкости

0,10

- IV степени огнестойкости

0,15

- V степени огнестойкости

0,15

- подвальные помещения

0,15

Театры, кинотеатры, клубы, дворцы культуры:

- сцена

0,20

- зрительский зал

0,15

– подсобные помещения

0,15

Торговые предприятия и склады товарно-

материальных ценностей

0,20

Мельницы и элеваторы

0,14

Холодильники

0,10

Строящиеся здания

0,10

Животноводческие здания:

- I…III степени огнестойкости

0,10

- IV степени огнестойкости

0,15

– V степени огнестойкости

0,20

Сгораемые покрытия больших площадей:

- при тушении снизу внутри здания

0,15

- при тушении снаружи со стороны покрытия

0,08

– при тушении снаружи при развившемся пожаре

0,15

Продолжение таблицы 2.1

Производственные здания (участки и цеха с

категорией производства «В»):

- I…III степени огнестойкости

0,15

- IV степени огнестойкости

0,20

- V степени огнестойкости

0,25

- окрасочного цеха

0,20

- подвальные помещения

0,30

– чердачные помещения

0,15

Электростанции и подстанции:

- кабельные туннели и полуэтажи

(подача тонкораспыленной воды)

0,20

- машинные залы и котельные отделения

0,10

- трансформаторы, реакторы, масляные

выключатели (подача тонкораспыленной воды)

0,10

2. Транспортные средства

Автомобили, трамваи, троллейбусы на открытых

0,10

стоянках

3. Твердые материалы

Бумага разрыхленная

0,30

Хлопок и другие волокнистые материалы:

- открытые склады

0,20

– закрытые склады

0,30

Древесина балансовая при

влажности: менее 40 %

0,50

40…50 %

0,20

Пиломатериалы в штабелях в пределах одной группы

при влажности:

8…14 %

0,45

20…30 %

0,30

свыше 30 %

0,20

Пластмассы:

- термопласты

0,14

- реактопласты

0,10

- полимерные материалы и изделия из них

0,20

- текстолит, карболит, отходы пластмасс,

триацетатная пленка

0,30

Таблица 2.2

Интенсивность подачи 6%-ного раствора пенообразователя

при тушении пожаров воздушно-механической пеной

Интенсивность

подачи раствора,

л/(м²с)

Здания, сооружения, вещества и

пена

материалы

средней

низкой

кратнос

т2

т3

1. Здания и сооружения

Электростанции и подстанции:

- котельные и машинные отделения

0,10

– трансформаторы и масляные выключатели

0,15

Объекты переработки углеводных газов, нефти

и нефтепродуктов:

- насосные станции

0,25

технологической установки, в

помещениях, траншеях, технологических

0,25

лотках

- тарные хранилища горючих и

0,25

Цехи полимеризации синтетического каучука

2. Материалы и вещества

Нефтепродукты в резервуарах:

- бензин, лигроин, керосин тракторный и

другие с температурой вспышки ниже 28^оС

0,12

- керосин осветительный и другие с

температурой вспышки 28^оС и

0,15

выше

0,10

- мазуты и масла

0,12

– нефть в резервуарах

Разлившаяся горючая жидкость на территории, в

траншеях и технологических лотках (при

обычной температуре вытекающей жидкости)

Пенополистирол (ПС-1)

Этиловый спирт в резервуарах, предварительно

разбавленный водой до 70 % (подача 10 %

раствора на основе ПО-1С)

Таблица 2.3

Расход воды из пожарных стволов

Расход воды в л/с из стволов с диаметром насадка, мм

Напор у

ручные

лафетн

ствола, м.

вод. ст.

3,2

6,4

3,5

7,0

3,7

7,4

4,1

8,2

4,5

9,0

10 м. вод. ст. = 0,1 мПа = 1 атм.

Таблица 2.4

Тактико-технические показатели приборов подачи пены

низкой и средней кратностей

Концен

Расход, л/с

Произво-

Напор

Кра

Тип

дительнос

по

т-

прибо

трация

ть по

пено-

прибора,

нос

пене,

ра

раство

образов

м. вод.

во

ть

р6,

м³/мин

СВП

5,6

а-0,36

СВП-2

3,7

0,24

(СВПЭ-

СВП-4

7,5

0,48

(СВПЭ-

СВП-8

15,

0,96

(СВПЭ-

ГПС-

5,6

0,36

100

ГПС-

18,

1,2

100

120

2000

2.3. Варианты заданий для определения необходимого количества

огнетушащих средств на тушение пожара

В зависимости от номера варианта задания (табл. 2.5) требуется:

- определить необходимое количество стволов на тушение пожара

по фронту (периметру) пожара;

- показать схему расстановки стволов

Таблица 2.5

Исходные данные для решения задач

по определению необходимого количества огнетушащих средств

на тушение пожара

№

Наименован

План помещения с

ие

обозначением места

предпр2яти

возникновен3я пожара

Административн

ое здание I С.О.

Временные

параметры:

tp = 20 мин.;

V_л=1 м/мин.

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

фронту;

– показать схему

Деревообрабатывающ

ее предприятие III С.О.

Временные

параметры:

tp = 9 мин.;

24м

V_л= 2 м/мин.

Требуется:

- определить

необходимое

количество стволов

на тушение пожара

по фронту;

– показать схему

Продолжение таблицы 2.5

Торговое

предприятие.

Временные

параметры: t_p

= 18

мин.;

V_л=.1,2 м/мин.

Требуется:

- определить

6м

необходимое

количество стволов на

тушение пожара по

5м

фронту;

Лесопильный цех V

С.О. Временные

параметры:

tp = 9 мин.;

V_л

= 3 м/мин.

Требуется:

2,5м

5м

- определить

5м

7м

необходимое

6м

18м

количество стволов на

тушение пожара по

фронту;

– показать схему

Театр, пожар на

сцене.

Временные

параметры: t_p

= 12

12м

мин.;

V_л

= 2 м/мин.

Требуется:

- определить

12м

необходимое

количество стволов на

тушение пожара по

9м

5м

12м

фронту;

– показать схему

Продолжение таблицы 2.5

Сгораемое

покрытие большой

площади.

Временные

10м

параметры:

tp = 10 мин.;

10м

V_л= 2,7 м/мин.

Требуется:

- определить

10м

необходимое

количество стволов на

тушение пожара по

фронту;

Заготовительный

цех. Временные

параметры: t_p= 14

мин.;

V_л

= 1,5 м/мин.

12м

11м

Требуется:

- определить

необходимое

6м

количество стволов на

24м

6м

тушение пожара по

фронту;

– показать схему

Выставочный центр.

Временные

параметры: t_p= 21

мин.;

18м

V_л

= 1,3 м/мин.

Требуется:

- определить

5м

18м

необходимое

количество стволов на

39м

9м

тушение пожара по

фронту;

– показать схему

Продолжение таблицы 2.5

Типография.

Временные

9м

параметры: t_p= 26

мин.;

V_л

= 0,8 м/мин.

9м

Требуется:

- определить

9м

необходимое

количество стволов на

4м

тушение пожара по

фронту;

– показать схему

Троллейбусное депо.

Временные

параметры: t_p= 16

мин.;

V_л

= 1 м/мин.

20м

Требуется:

- определить

необходимое

4м

количество стволов на

24м

тушение пожара по

фронту;

– показать схему

Административн

ое здание II С.О.

Временные

параметры:

tp = 12 мин.;

V_л= 1,5 м/мин.

6м

Требуется:

- определить

6м

необходимое

количество стволов на

тушение пожара по

фронту;

– показать схему

Продолжение таблицы 2.5

Торговое

предприятие.

Временные

параметры: t_p

= 10

мин.;

12м

V_л=1,1 м/мин.

Требуется:

- определить

6м

необходимое

количество стволов на

6м

тушение пожара по

фронту;

Животноводческ

ое помещение IV

С.О.

10м

Временные

параметры:

tp = 15 мин.;

20м

V_л= 1,6 м/мин.

Требуется:

- определить

необходимое

10м

количество стволов на

тушение пожара по

фронту;

Лесопильный цех II

С.О. Временные

9м

параметры:

tp = 15 мин.;

V_л

= 1,6 м/мин.

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

12м

6м

12м

фронту;

– показать схему

Продолжение таблицы 2.5

Дом культуры III С.О.

6м

4м

Временные параметры:

t_p= 15 мин.;

4,5м

V_л= 1,6 м/мин.

Требуется:

4,5м

15.

- определить

необходимое

количество стволов на

9м

тушение пожара по

фронту;

- показать схему

расстановки стволов.

Административное

12м

18м

здание I С.О.

Временные параметры:

t_p= 20 мин.;

12м

V_л= 1,4 м/мин.

16.

Требуется:

6м

- определить необходимое

количество стволов на

6м

2м

тушение пожара по

фронту;

12м

– показать схему

расстановки стволов.

Склад товароматериаль-

ных ценностей.

Временные параметры:

t_p=22 мин.;

12м

V_л= 1,2 м/мин.

17.

Требуется:

- определить необходимое

количество стволов на

12м

тушение пожара по

фронту;

12м

6м

12м

- показать схему

расстановки стволов.

Продолжение таблицы 2.5

Склад товароматериаль-

ных ценностей.

Временные параметры:

8м

4м

8м

t_p= 18 мин.;

V_л= 1,2 м/мин.

6м

18.

Требуется:

- определить необходимое

количество стволов на

тушение пожара по

15м

фронту;

- показать схему

расстановки стволов.

Административное

здание II С.О.

Временные параметры:

18м

t_p= 15 мин.;

V_л= 1 м/мин.

6м

19.

Требуется:

- определить необходимое

6м

количество стволов на

тушение пожара по

6м

периметру;

6м

- показать схему

расстановки стволов.

Выставочный зал II С.О.

18м

24м

18м

Временные параметры:

t_p= 15 мин.;

18м

V_л= 1,5 м/мин.

20.

Требуется:

- определить необходимое

18м

количество стволов на

тушение пожара по

периметру;

18м

- показать схему

расстановки стволов.

Продолжение таблицы 2.5

Торговое

предприятие.

Временные

параметры: t_p

= 15

мин.;

13м

V_л= 1,2 м/мин.

Требуется:

- определить

2м

необходимое

4м

20м

количество стволов на

тушение пожара по

периметру;

Библиотека.

Временные

параметры: t_p= 20

мин.;

6м

V_л

= 0,8 м/мин.

Требуется:

- определить

6м

необходимое

количество стволов на

тушение пожара по

18м

периметру;

– Торговоесхему

предприятие.

Временные

параметры: t_p

= 15

мин.;

12м

V_л= 1 м/мин.

Требуется:

12м

- определить

необходимое

8м

40м

количество стволов на

тушение пожара по

периметру;

Продолжение таблицы 2.5

Административн

ое здание.

Временные

параметры:

tp = 17 мин.;

17м

V_л= 1,3 м/мин.

Требуется:

- определить

необходимое

7м

количество стволов на

тушение пожара по

6м

18м

периметру;

– показать схему

Троллейбусное депо.

Временные

параметры: t_p= 22

мин.;

V_л

= 0,9 м/мин.

20м

Требуется:

- определить

необходимое

4м

количество стволов на

8м

40м

тушение пожара по

периметру;

– показать схему

Здание библиотеки.

Временные

параметры: t_p= 23

мин.;

V_л

= 0,9 м/мин.

9м

Требуется:

- определить

необходимое

13м

количество стволов на

тушение пожара по

периметру;

- показать схему

Продолжение таблицы 2.5

Помещение

текстильного

производства II С.О.

Временные

параметры:

= 25 мин.;

V_л= 0,6 м/мин.

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

периметру;

Зрительный зал

дома культуры.

Временные

параметры:

tp = 20 мин.;

12м

V_л= 1 м/мин.

Требуется:

- определить

12м

необходимое

количество стволов на

18м

тушение пожара по

периметру;

– показать схему

Торговое

предприятие.

Временные

параметры: t_p

= 22

мин.;

V_л= 0,9 м/мин.

18м

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

периметру;

Продолжение таблицы 2.5

Поликлиника II С.О.

Временные

параметры: t_p= 21

18м

мин.;

V_л

=1 м/мин.

Требуется:

- определить

12м

необходимое

количество стволов на

тушение пожара по

периметру;

– показать схему

Административн

ое здание I С.О.

Временные

параметры:

tp = 20 мин.;

V_л=1 м/мин.

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

фронту;

12м

– показать схему

Типография II С.О.

Временные

параметры: t_p= 25

мин;

V_л= 0,8 м/мин.

9м

Требуется:

- определить

необходимое

13м

количество стволов на

тушение пожара по

фронту;

– показать схему

Продолжение таблицы 2.5

Лесопильный цех V

С.О. Временные

параметры:

2,5м

5м

t_p= 9 мин;

5м

7м

V_л= 3 м/мин.

6м

18м

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

фронту;

– показать схему

Заготовительный

цех. Временные

параметры: t_p= 12

мин;

24м

6м

V_л= 1,5 м/мин.

Требуется:

12м

- определить

необходимое

количество стволов на

11м

тушение пожара по

фронту;

6м

– показать схему

Административн

ое здание I С.О.

Временные

12м

параметры:

tp = 20 мин.;

6м

V_л=1 м/мин.

Требуется:

- определить

необходимое

количество стволов на

тушение пожара по

фронту;

– показать схему

2.4. Примеры решения задач по расчету требуемого количества

огнетушащих средств на тушение пожара

Задача 2.1.

Пожар в одноэтажном административном здании III степени

огнестойкости (рис. 2.1). Время свободного развития пожара - t_р 13 мин.

Требуется:

- определить требуемое количество стволов РС-50 на тушение пожара по

фронту;

- показать схемы развития и тушения пожара.

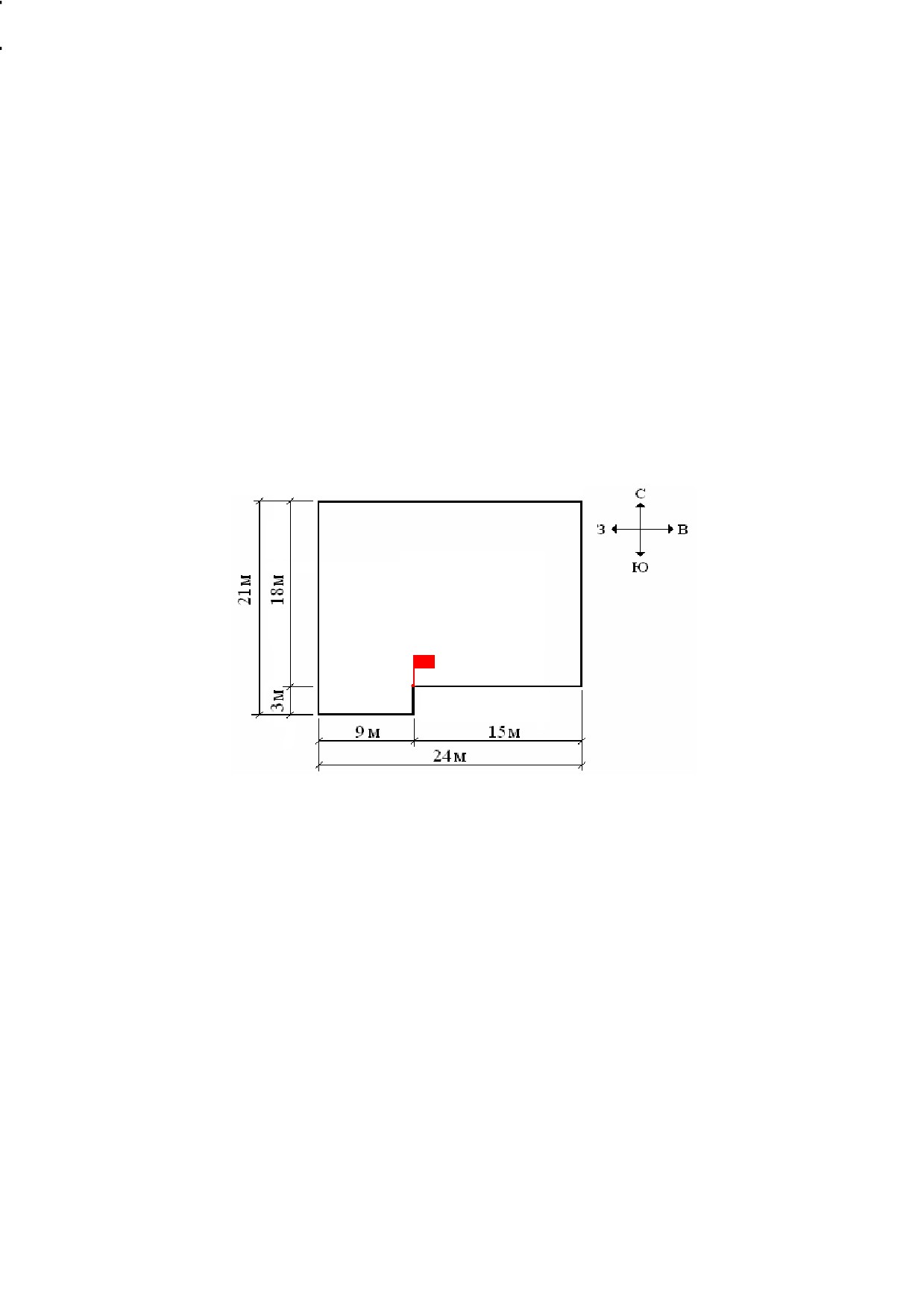

Рис. 2.1. План помещения с местом возникновения пожара.

Решение:

1. По таблице 1.1. определяем линейную скорость распространения

горения:

V_л 1...1,5 м/мин.

Выбираем наиболее неблагоприятный вариант развития пожара, при

котором_Vл  м/мин.

1,5

2. Определяем путь, пройденный огнем

(расстояние) от места его

возникновения за время

tр  13мин.:

3. Определяем форму площади пожара.

На схему, выполненную в масштабе (рис. 2.2) наносим путь, пройденный

огнем за время равное

13 мин. учитывая, что огонь распространяется

равномерно с одинаковой скоростью во всех направлениях.

 135 м2

L13

м2

п  113

L13

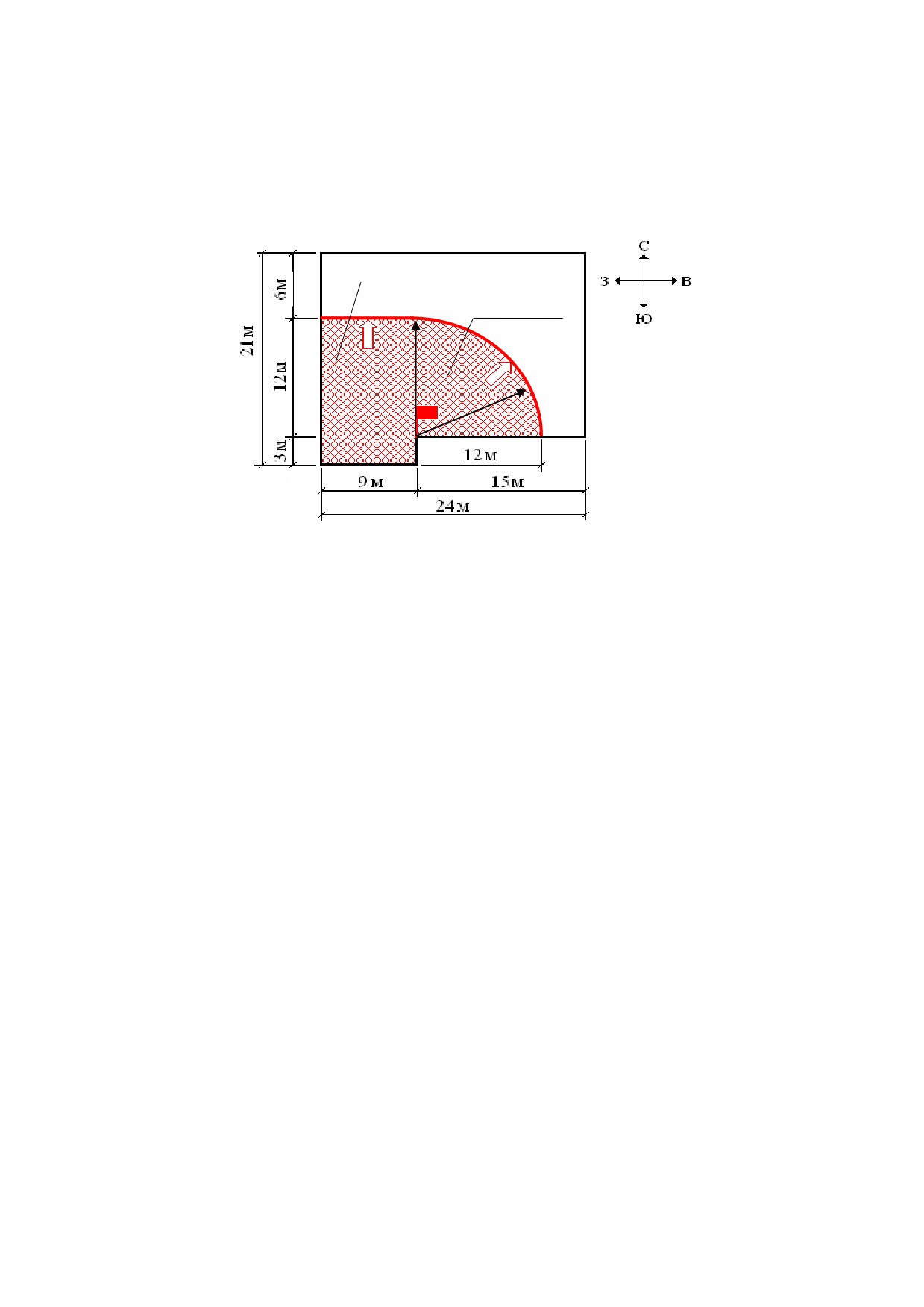

Рис. 2.2. Схема развития пожара на 13-й минуте.

4. Определяем площадь пожара.

Форма площади пожара - сложная, для ее определения форму площади

пожара разобьем на две элементарные геометрические фигуры: прямоугольник

и 1/4 часть круга (рис. 2.2).

S_п S¹

S²  135  113 

(м²),

248

где

¹ 9  (3  L¹³)  9  (3 

(м²);

S12)  135

S² 1    (L¹³)² 0,25  3,14 12² 113 (м²).

5. Определяем площадь тушения пожара по фронту.

Тушение будем производить стволами РС-50. Глубина тушения ствола

РС-50 - h_т

 5 м.

Площадь тушения по фронту разобьем на две элементарные фигуры:

прямоугольник - S¹

и четверть кольца - S²

(рис. 2.3).

119,5

S_т S¹ 

² 45  74,5 

S_т

S² 0,25    (L¹³)² 0,25    (L¹³ h_т)²,

S²

 0,25  3,14 12² 0,25  3,14  (12  5)² 74,5 (м²).

прямоугольник

¹ 45 м²

четверть

кольца

S² 74,5 м

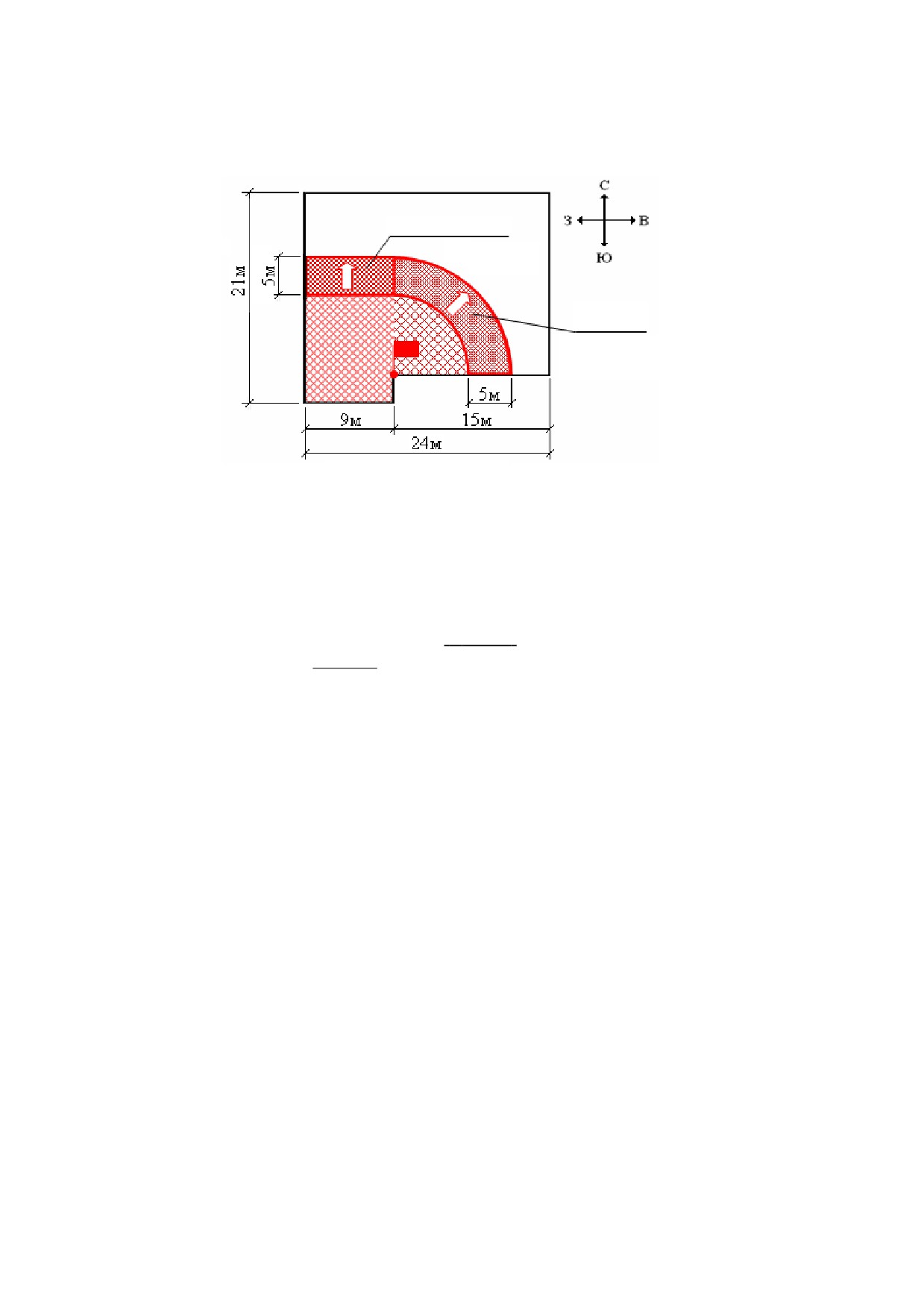

Рис. 2.3. Определение площади тушения пожара по фронту.

6. Определяем необходимое количество стволов РС-50 на тушение

пожара по фронту:

I_тр

S_т

(ствола РС-50).

ств

 тр

 0,06  119,5  2.05

q_ств



q_ств

 3 3,5

где

Iтр. 

л/(с м²) - требуемая интенсивность подачи воды (табл. 2.1); л/

0,06

с - расход ствола РС-50 (табл. 2.3, при напоре у ствола

q_ств 3,5

Н_ств 0,35 мПа).

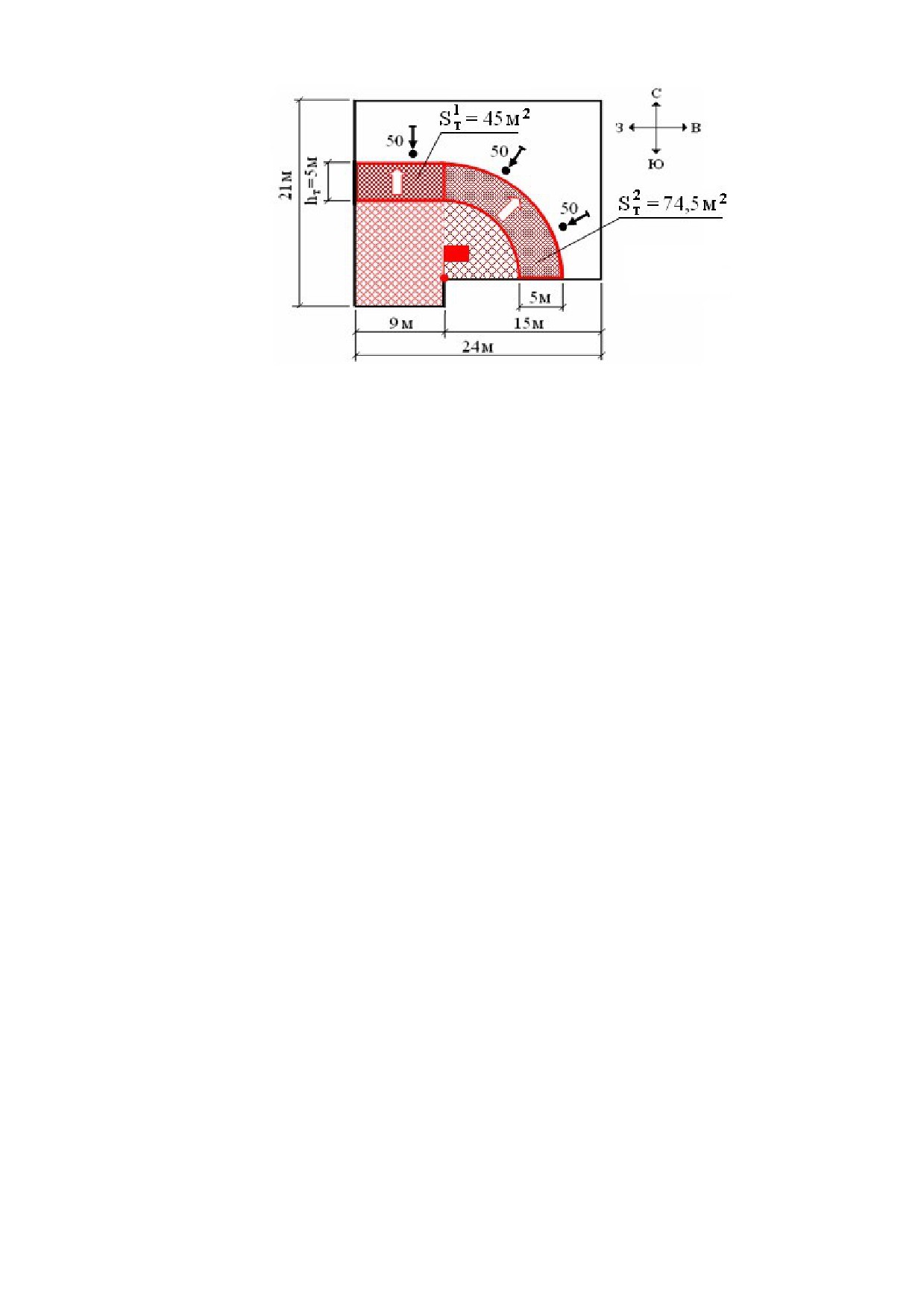

7. Наносим обстановку развития и тушения пожара на схему объекта

(рис. 2.4).

Ответ:

Для тушения пожара на этаже административного здания III степени

огнестойкости на 13-й минуте развития пожара необходимо три ствола РС-50.

Задача 3.2.

Пожар произошел в животноводческом помещения III степени

огнестойкости, размером в плане

20×56 м (рис.

2.5). Пожарная нагрузка

однородная и размещена равномерно по площади помещения. Время

свободного развития пожара - t_р мин.

Требуется:

– определить количество стволов РС-70 на тушение пожара по фронту и

по периметру пожара;

- показать схемы развития и тушения пожара.

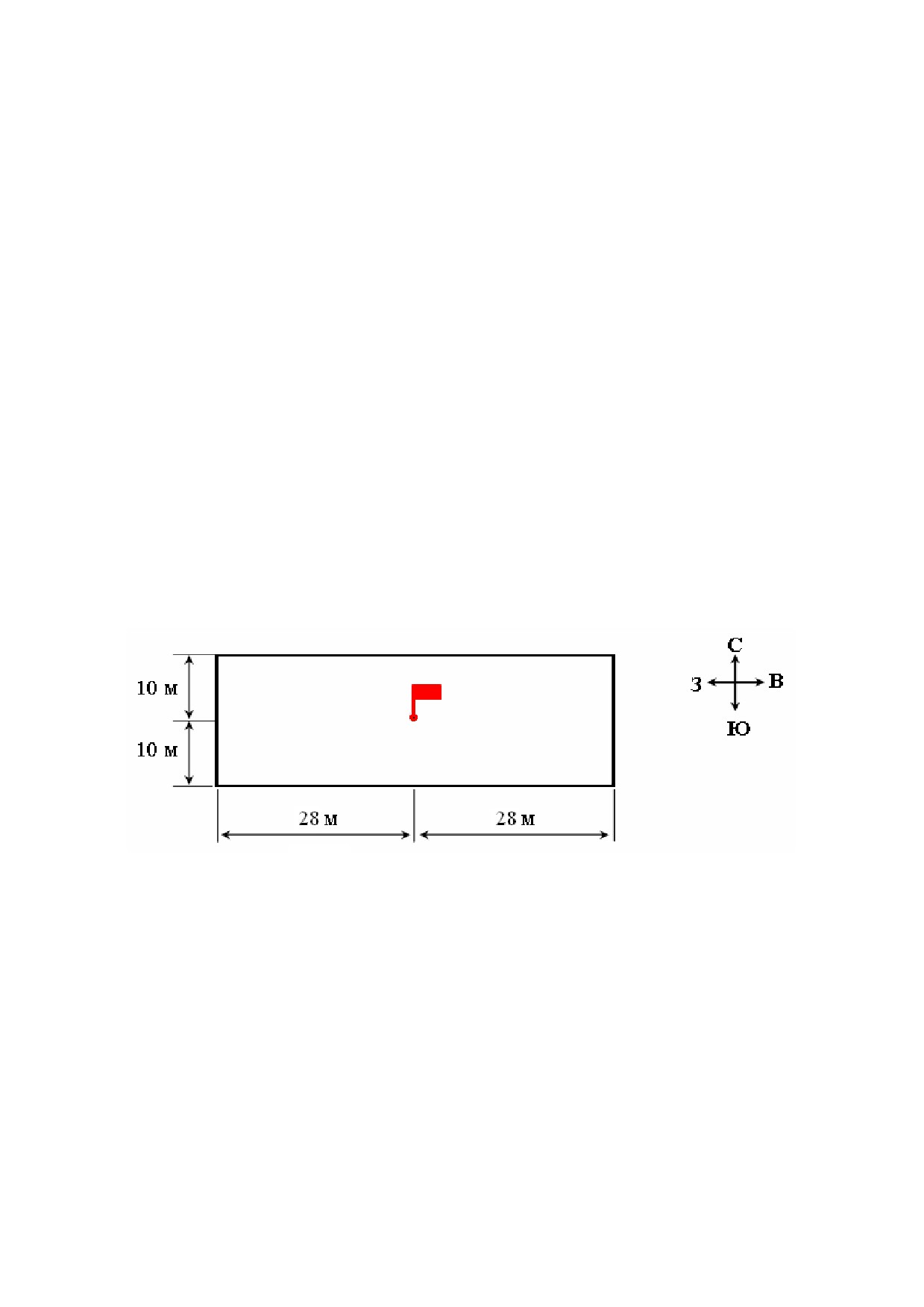

Рис. 2.5. План помещения с местом возникновения пожара.

Решение:

1. По таблице 1.1. определяем линейную скорость распространения

горения:

V_л 1,5 м/мин.

2.. Определяем путь, пройденный огнем

(расстояние) от места его

возникновения за время развития

t_р мин.:

L²⁰

Определяем форму площади пожара.

На схему, выполненную в масштабе, наносим путь, пройденный огнем за

время равное 20 мин. Развитие пожара будет происходить в двух направлениях

- западном и восточном (рис. 2.6).

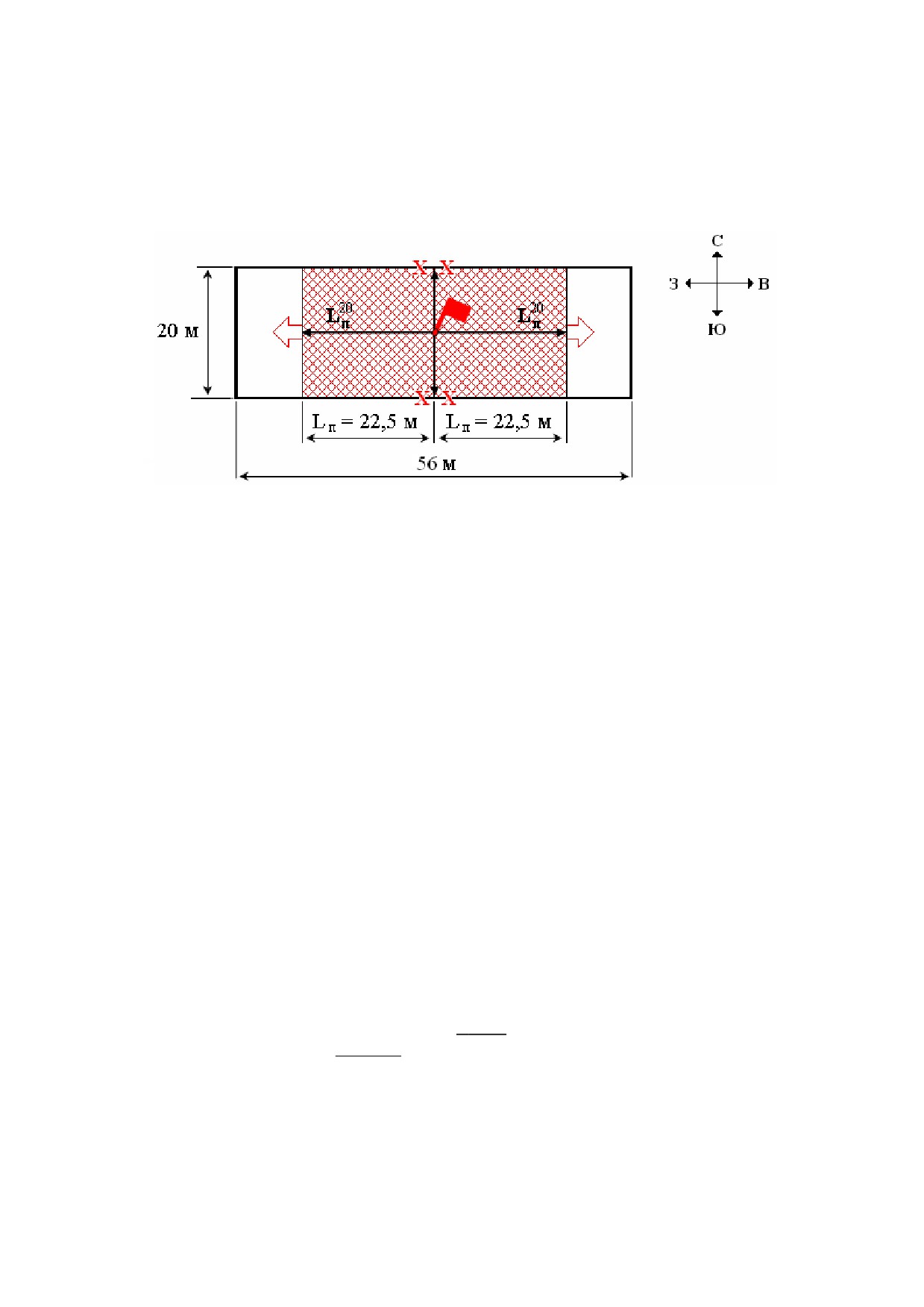

Рис. 2.6. Схема развития пожара на 20-й минуте.

4. Определяем площадь пожара:

S²⁰ (L²⁰ L²⁰)  а  (22,5  22,5)  20

(м²).

 900

5. Определяем необходимое количество стволов РС-70 на тушение

пожара по фронту.

5.1. Тушение пожара с восточной стороны.

5.1.1. Определяем площадь тушения пожара:

S_т

 а  h_т 20  5  100 (м ),

где

h_т- глубина тушения пожара ручными стволами h_т м.;

а  20 м - ширина здания.

5.1.2. Определяем количество стволов РС-70 на тушение пожара:

I_тр

S_т

(ствола РС-70)

 тр

 0,1 700

q_ств

 1,4 



q_ств

ств

где

Iтр.  0,1 л/(с м ) - требуемая интенсивность подачи воды (табл. 2.1);

qств.  л/с - расход ствола РС-70 (табл. 2.3, при напоре у ствола

5.2. Тушение пожара с западной стороны.

5.2.1.Определяем площадь тушения пожара:

S_т

 а  h_т 20  5  100 (м ).

5.2.2. Определяем количество стволов РС-70 на тушение пожара по

фронту:

Так, как

S_т

 S_т

, то количество стволов на тушение пожара с западной

и восточной стороны будет одинаковым:

т В



(ствола РС-70).

ств



5.3. Наносим обстановку развития и тушения пожара по фронту на план

помещения (рис. 2.7).

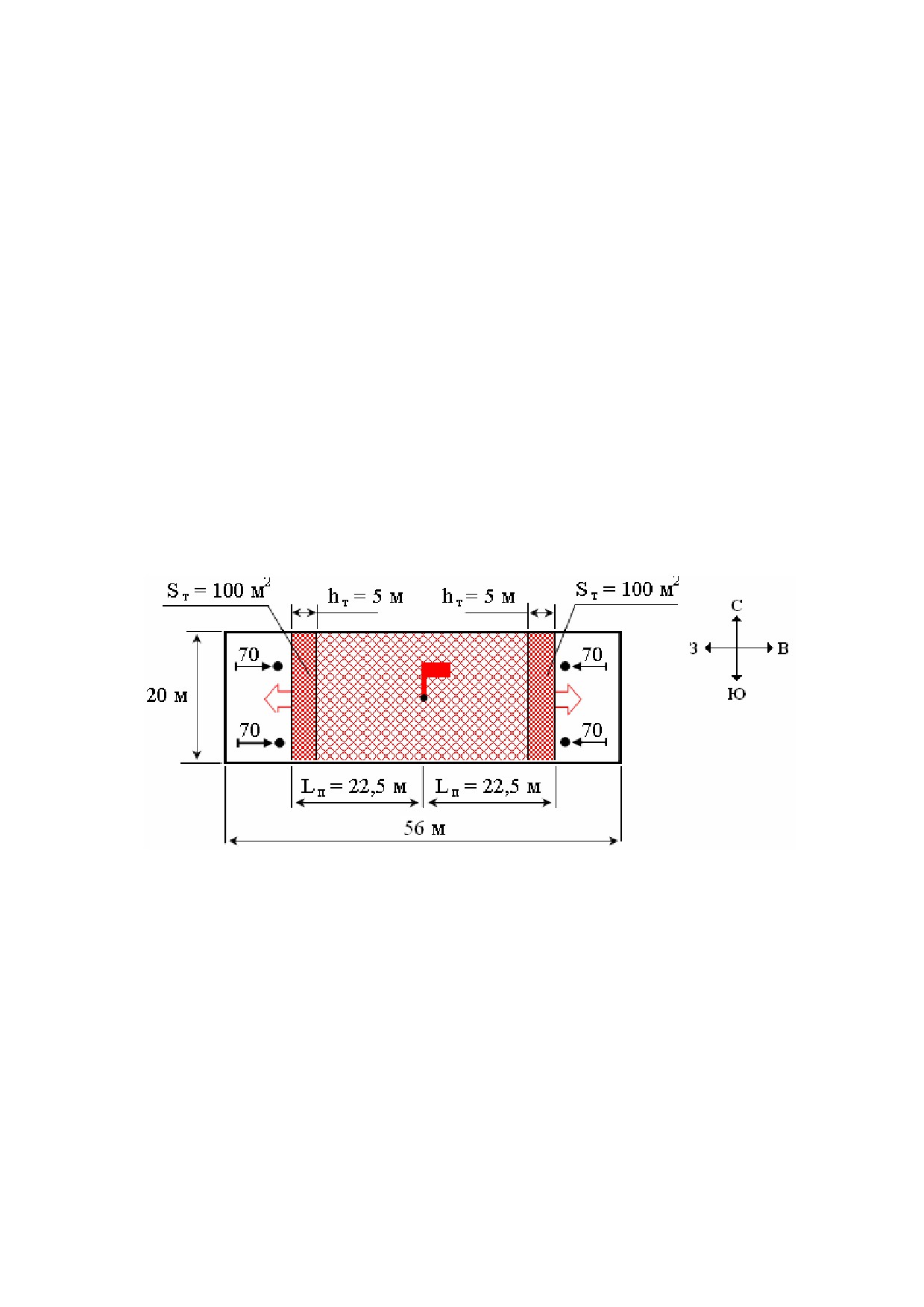

Рис. 2.7. Схема тушения пожара по фронту на 20-й минуте.

6. Определяем необходимое количество стволов РС-70 на тушение

пожара по периметру.

С восточной и западной сторон количество стволов РС-70 на тушение

пожара определены в п. 5 задачи.

6.1. Тушение пожара с южной стороны.

6.1.1. Определяем площадь тушения пожара:

 ((L²⁰ h_т)  (L²⁰ h_т))  h_т ((22,5  5)  (22,5  5))  5

тЮ

(м²),



175

6.1.2. Определяем количество стволов РС-70 на тушение пожара:

Ю Q_т

I_тр

0,1_175



 2,5  3 (ствола РС-70)

ств

^q_с

тв



q_ств

6.2. Тушение пожара с северной стороны.

6.2.1. Определяем площадь тушения пожара:

^С ((L²⁰ h )  (L²⁰ h ))  h  ((22,5  5)  (22,5  5))  5  175 (м²),

6.2.2. Определяем количество стволов РС-70 на тушение пожара.

Так, как

S_т

 S_т , то количество стволов на тушение пожара с

северной и западной стороны будет одинаковым:

т С

ств



 3 (ствола РС-70).

ств

6.3. Наносим обстановку развития и тушения пожара по периметру на

схему объекта (рис. 2.8).

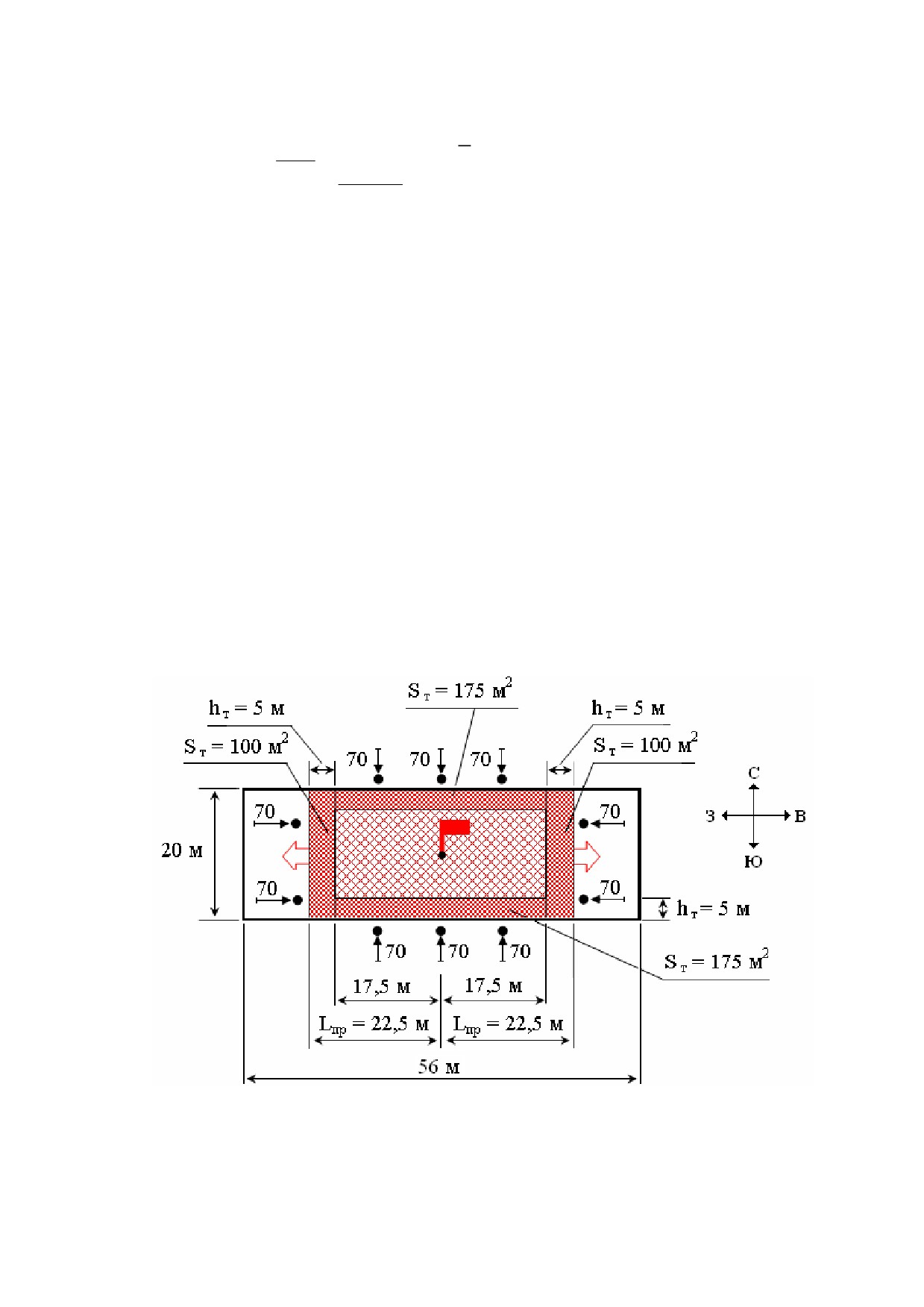

Рис. 2.8. Схема тушения пожара по периметру.

Ответ:

Для тушения пожара в животноводческом помещении III степени

огнестойкости площадью

S²

⁰

(м²) на

20-й минуте его развития

900

необходимо:

при тушении по фронту

– четыре ствола

РС-70

(два с западной

стороны, два с восточной стороны);

- при тушении по периметру - десять стволов РС-70 (два с западной

стороны, три с северной стороны, два с восточной стороны, три с южной

стороны).

3. ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ

ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ

3.1. Силы и средства

Выполнение основной задачи по спасению людей и тушению пожаров

обеспечивается силами всех видов пожарной охраны

- личным составом

органов управления и подразделений пожарной охраны (ПО), в том числе

курсантами и слушателями учебных заведений МЧС России, а при

необходимости, в условиях особого противопожарного режима, личным

составом иных противопожарных формирований независимо от их

ведомственной принадлежности и форм собственности.

К тушению пожаров могут быть привлечены в установленном порядке

личный состав органов внутренних дел, военнослужащие, силы гражданской

обороны, а также организованное население.

Пожарная охрана подразделяется на следующие виды:

- государственная противопожарная служба;

- муниципальная пожарная охрана;

- ведомственная пожарная охрана;

- частная пожарная охрана;

- добровольная пожарная охрана.

Для выполнения поставленных задач используются следующие средства:

- пожарные машины, в том числе приспособленные для целей

пожаротушения автомобили;

- пожарное вооружение и пожарное оборудование, в том числе

средства индивидуальной защиты органов дыхания;

- огнетушащие вещества;

- аварийно-спасательное оборудование и техника;

- системы и оборудование противопожарной защиты предприятий;

- системы и устройства специальной связи и управления;

- медикаменты, инструменты и оборудование для оказания первой

доврачебной помощи пострадавшим при пожаре;

- иные средства, вспомогательная и специальная техника.

По назначению пожарные автомобили (ПА) подразделяются на основные

и специальные.

К основным ПА относятся автомобили, предназначенные для доставки

личного состава, пожарного вооружения (ПВ), огнетушащих веществ к месту

вызова, для ликвидации горения и проведения спасательных работ.

Пожарные автомобили основного назначения:

- пожарная автоцистерна (АЦ) предназначена для тушения пожаров в

населенных пунктах, сельской местности, на промышленных предприятиях и

других объектах;

- пожарная автоцистерна с лестницей (АЦЛ) предназначена для тушения

пожаров в населенных пунктах, проведения аварийно-спасательных работ на

высоте, подаче ОВ на высоту, может использоваться в качестве

грузоподъемного крана при сложенном комплекте колен;

- пожарная автоцистерна с коленчатым подъемником

(АЦКП)

предназначена для тушения пожаров в населенных пунктах, проведения

аварийно-спасательных работ на высоте, подаче ОВ на высоту, может

использоваться в качестве грузоподъемного крана при сложенном комплекте

колен;

- пожарный автонасос (АН) и пожарный насосно-рукавный автомобиль

(АНР) предназначены для: доставки к месту пожара пожарного расчета и ПВ;

ликвидации горения водой, воздушно-механической пеной; прокладки на ходу

напорных магистральных рукавных линий, уборки их по окончании тушения

пожаров;

- пожарный автомобиль пенного тушения предназначен для тушения

пожаров на предприятиях нефтехимической промышленности и складах

нефтепродуктов;

ТАКТИКА ТУШЕНИЯ ПОЖАРОВ (СБОРНИК ЗАДАЧ) - часть 1
