Решение тактической задачи по тушению пожара на объекте (курсовая работа)

МЧС РОССИИ

СИБИРСКАЯ ПОЖАРНО-СПАСАТЕЛЬНАЯ АКАДЕМИЯ - ФИЛИАЛ САНКТ-ПЕТЕРБУРГСКОГО УНИВЕРСИТЕТА

ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ

КУРСОВОЙ ПРОЕКТ По дисциплине Пожарная тактика. Тема: Решение тактической задачи по тушению пожара на объекте

План-график выполнения курсового проекта

№ п/п	Разделы, подразделы и их содержание	Срок выполнения	Отметка научного руководителя о выполнении
1.	Оперативно-тактическая оценка объекта.
2.	Тактический замысел
3.	Определение высоты расположения нейтральной зоны
4.	Расчет параметров пожара до сообщения в пожарную охрану
5.	Расчет параметров пожара на момент прибытия первого подразделения
6.	Расчет параметров пожара до момента введения сил и средств первым подразделением.
7.	Расчет сил и средств для тушения пожара.
8.	Расчет параметров пожара по установленному расчетом сил и средств повышенному рангу пожара.
9.	Организация тушения возможного пожара первым РТП.
10.	Совмещенный график изменения параметров развития и тушения пожара.
11.	План этажа (участка, здания) с изображением обстановки возможного пожара на различные промежутки времени (сообщение в пожарную охрану, прибытие первого подразделения, подача первых огнетушащих средств, подача огнетушащих средств вторым подразделением, момент локализации)

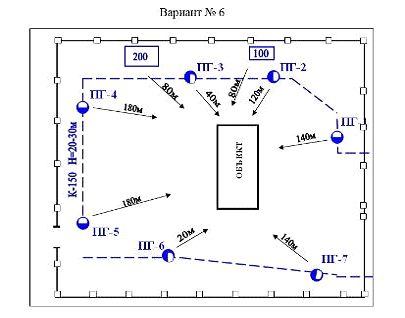

12.	План - схема расположения объекта на местности с изображением обстановки пожара к моменту введения сил и средств, находящихся в распоряжении первого РТП и их расстановки..

Цель курсового проекта - решить пожарно-тактическую задачу по тушению пожара в типографии

№ варианта, исходные данные	0
Размеры проёмов, м - приточного - вытяжного Вид приточного проёма Высота расположения вытяжного проёма, м Температура наружного воздуха, град. С Среднеобъёмная температура, 0С	2,51,9 0,81,2 дверь 2,5 -30 350

Краткая оперативно-тактическая характеристика объекта

Назначение здания	Типография
Размеры в плане (м)	18х60 м
Высота (м)	4 м
Этажность	1 этаж
Тип остекления	Обычное
Степень огнестойкости здания	3
Категория здания (помещений) по взрывопожарной опасности	В
Кол-во работников (персонала): днем/ночью	16/1
Кол-во входов	2
Кол-во лестничных клеток в том числе не задымляемых	0
Стены (тип и предел огнестойкости)	Кирпичные толщиной 30 см. Предел огнестойкости 4,25 часа.
Кровля (тип)	Рубероидная
Ближайшие водоисточники (схема противопожарного водоснабжения объекта соответствует предпоследней цифре номера зачетной книжки) 0	ПГ - 1 на расстоянии - 140 м. Диаметр 150 мм. Н=20м, кольцевой. ПГ - 2 на расстоянии - 120 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 3 на расстоянии - 40 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 4 на расстоянии - 180 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 5 на расстоянии - 180 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 6 на расстоянии - 20 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 7 на расстоянии - 140 м. Диаметр 150 мм.. Н=20м, кольцевой. На расстоянии 80 м от корпуса находится пожарный водоем V 100 м3. На расстоянии 80 м от корпуса находится пожарный водоем V 200 м3.
Системы оповещения о пожаре (да/нет)	нет
Система дымоудаления (да/нет)	нет
Вкл. установок пожаротушения (способ и место)	нет
Наличие внутренних ПК:Всего/на типовом этаже	2/2
Перегородки (тип и предел огнестойкости)	Перегородки деревянные отштукатуренные с двух сторон (предел огнестойкости 0,5 часа)
Дополнительная информация

Расписание выездов пожарных подразделений

Номер варианта	Подразделения
	Время следования, мин	Вызов №1	Время следования, мин	Вызов №2	Время следования, мин		Вызов №3
0	4	ПЧ-1 АЦ-40(131)137А АЦ-40(130)63Б	13	ПЧ-3 АЦ-40(130)63Б АНР-40(130)127А АГДЗС-12		20	ПЧ-14 АЦ-40(375)Ц1 АНР-40(130)127А АКП-30(53213)
	10	Вызов №1-«БИС»	14	ПЧ-9 АЦ-40(131)137А АЦ-40(130)63Б АВ-40(375)Ц50А		23	ПЧ-2 АЦ-40(43202)ПМ-102Б ПНС-110(131)131 АР-2(131)133 АГДЗС-12
		ПЧ-17 АЦ-40(43202)ПМ-102Б АНР-40(130)127Б	16	ПЧ-4 АЦ-40(375)Ц1 АЦ-40(130)63Б АЛ-30(131) АГДЗС-12

Номер варианта расписания выездов подразделений на пожары соответствует последней цифре номера зачетной книжки.

Тактический замысел

В типографии, в результате неисправности электрооборудования произошло короткое замыкание электрических кабелей, начался пожар. По стеллажам с документами огонь начал распространяться по помещению, создалась угроза распространения в соседнее помещение. Происходит задымление соседнего помещения, создалась угроза для людей находящихся в соседнем помещении.

Сигнал о срабатывании пожарной сигнализации в типографии поступил на ЕДДС в 14 часов 06 минут. Дежурным персоналом по телефону передана информация о возгорании в типографии, принимаются меры по организации эвакуации людей, тушение возникшего пожара первичными средствами. Осуществляются действия, предусмотренные инструкциями на случай пожара. В помещении имеется сигнализация. Диспетчером ЕДДС передано сообщение о загорании во все службы жизнеобеспечения, необходимые при проведении аварийно-спасательных работ и тушению пожара (скорую помощь, полицию, энергослужбу).

Прибытие первого подразделения 14 часов 11 минут.

В помещении архива находятся деревянные стеллажи, очень большая загрузка архивными документами. Короткое замыкание произошло от неисправной электропроводки, загорелся стеллаж в центре помещения возле стены.

Время года декабрь, температура наружного воздуха -20 градусов С, направление ветра северо-восточное 5 м/с.

пожар тушение

Определение высоты расположения нейтральной зоны

№ варианта, исходные данные	0
Размеры проёмов, м - приточного - вытяжного Вид приточного проёма Высота расположения вытяжного проёма, м Температура наружного воздуха, град. С Среднеобъёмная температура, 0С	2,51,9 0,81,2 дверь 2,5 -30 350

Н.З.

Расположение нейтральной зоны при газообмене через проемы расположенные на разной высоте

Высота расположения нейтральной зоны в горящем помещении при газообмене через проемы расположенные на разной высоте определяется по формуле:

= 0,5х2,6 + 0,31 = 1,61 [м]

где: HН.З. - высота расположения нейтральной зоны, м;ПР - высота наибольшего приточного проема, м;- расстояние от оси приточного проема до нейтральной зоны, м.

м (2)

- расстояние между центрами приточных и вытяжных проемов, м;, S2 - соответственно площади приточного и вытяжного проемов, м2;

ρв, ρпг - плотность соответственно атмосферного воздуха и газообразных

продуктов горения, кг/м3

Из таблицы (5) берем соответствующую температуру, плотность воздуха 1,515 кг/м3, плотность продуктов сгорания 0,617 кг/м3

Расчет параметров пожара на момент сообщения в пожарную охрану

Линейная скорость распространения горения, Vл (м/мин.)

Типографии 0,50,8 (м/мин.)

При определении размеров возможного пожара линейную скорость распространения горения в первые 10 минут от начала возникновения пожара необходимо принимать половинной от табличного значения (0,5Vл).

Путь, пройденный огнем L, (м)

если t1.£10 минут: L=0,5Vлt1. [м] L=0,50,88=3,2. [м];

Определение площади пожара Sп, (м2);

Форма пожара - полукруг 180o:

п =, [м2], Sп ==16,1 [м2].

Определение периметра пожара.Pп, (м)

Рп = pL + 2L [м]; Рп = 3,143,2 + 2х3,2=16,44 [м]

Определение фронта пожара. Фп, (м);

Фп = pL, [м] Фп = 3,143,2 =10,04 [м]

Определение скорости роста площади пожара. Vs, (м2/мин.);

= , [м2/мин.], Vs = = 1,75[м2/мин.],

Определение скорости роста периметра пожара. Vр,. (м/мин.)р = , [м/мин.] - при круговой и угловой форме площади пожара;р = =2,06 [м/мин.]

Определение скорости роста фронта пожара. Vф, (м/мин.).

ф = , [м/мин.] Vф = =1,256 [м/мин.]

Определение параметров пожара на момент прибытия первого подразделения

Определение времени прибытия первого подразделения.

tприб.1=tд.с.+tсб.+tсл.1, [мин.] tприб.1=8+1+4=13 [мин.],

Определение пути, пройденного огнём.

=5Vл+Vл(tсв-t1)[м] L=5х0,8+0,83 =6,4 [м]

Определение площади пожара Sп, (м2);

Форма пожара - полукруг 180o:

п =, [м2], Sп == 64,3 [м2].

Определение периметра пожара.Pп, (м)

Рп = pL + 2L [м]; Рп = 3,146,4 + 2х6,4= 32,9 [м]

Определение фронта пожара. Фп, (м);

Фп = pL, [м] Фп = 3,146,4 = 20,1 [м]

Определение скорости роста площади пожара. Vs, (м2/мин.);

= , [м2/мин.], Vs = = 4,9 [м2/мин.],

Определение скорости роста периметра пожара. Vр,. (м/мин.)

р = , [м/мин.] - при круговой и угловой форме площади пожара;р = =2,5 [м/мин.]

Определение скорости роста фронта пожара. Vф, (м/мин.).

ф = , [м/мин.] Vф = =1,5 [м/мин.]

Определение параметров пожара на момент введения сил и средств первого подразделения

Определение времени свободного развития горения.

tсв.=tд.с.+tсб.+tсл.1+tб.р. [мин.] tсв.= 8+1+4+6=19 [мин.]

Определение пути, пройденного огнём.

L=0,5Vлt1+Vл (tсв.-10) [м]L=0,50,810+0,8 (19-10)=4+7,2=11,2 [м].

Определение площади пожара Sп, (м2);

Форма пожара - полукруг 180o:

п =, [м2], Sп == 196,9 [м2].

Определение периметра пожара.Pп, (м)

Рп = pL + 2L [м]; Рп = 3,1411,2 + 2х11,2 = 77,3 [м]

Определение фронта пожара. Фп, (м);

Фп = pL, [м] Фп = 3,1411,2 = 35,1 [м]

Определение скорости роста площади пожара. Vs, (м2/мин.);

= , [м2/мин.], Vs = =10,3 [м2/мин.],

Определение скорости роста периметра пожара. Vр,. (м/мин.)

р = , [м/мин.] Vр = =4,06 [м/мин.]

Определение скорости роста фронта пожара. Vф, (м/мин.).ф = , [м/мин.] Vф = =1,8 [м/мин.]

Расчет сил и средств для тушения пожара

Определение площади тушения

При L > h Sт = n a h

Так как у нас L=11,2 метров, а тушение пожара может осуществляться только по фронту, при глубине тушения 5 метров получается.

(11,2) > h(5) 11,2 > 5т = 0.5ph (2L-h) Sт =0.53.145(211,2-5) =136,6 [м2].

Определение требуемого расхода воды на тушение пожара

Требуемый расход огнетушащего средства на тушение пожара определяется по формуле:

ттр. = Пт Iтр., где

Пт - величина расчетного параметра тушения пожара;тр.-требуемая интенсивность подачи огнетушащего средства.

В соответствии с таблицей 8

Административные здания: - III степени огнестойкости 0,2 (л/м2с)

Так как Sт =136,6 [м2] то получится:

ттр. = Пт Iтр. Qттр. = 136,6 м2 0,2 (л/м2с)= 27,3 л/с

Определение требуемого расхода воды на защиту.

Требуемый расход воды на защиту выше и нижерасположенных уровней объекта от того уровня, где произошел пожар, рассчитывается по формуле:защтр. = Sзащ , [л/с] Qзащтр. = 196,9 0,05= 9,8 [л/с]

= 0,25 Iтр.туш., [л/(с*м2)] = 0,25 0,2=0,05[л/(с*м2)]

Определение общего расхода воды.

тр.общ. = + ., [л/с]. Qтр.общ. = 27,3 + 9,8=37,1 [л/с].

Определение требуемого количества стволов на тушение пожара.

тств. = Nтств. == 3 ств.А (dн=25мм)

Определение требуемого количества стволов на защиту объекта.

= = =1 ств.А (dн=25мм)

Определение общего количества стволов на тушение пожара и защиту объекта.

ств.общ. = + Nств.общ. = 3 + 1=4 ств.А (dн=25мм)

Определение фактического расхода воды на тушение пожара.

= qств., [л/с]. = 3 11=33 [л/с].

Определение фактического расхода воды на защиту объекта.

= qств., [л/с] = 1 11=11 [л/с].

Определение общего фактического расхода воды на тушение пожара и защиту объекта.

ф общ.= + , [л/с]. Qф общ.= 33 +11=44 [л/с].

Определение требуемой численности личного состава для тушения пожара.

л.с.общ =Nл\с туш.Nств. туш. + Nл\с защ..+ Nп.б. + Nм. + Nл+Nрез…..,

ствола А (dн=25мм) в составе звеньев ГДЗС на тушение - 9 человек

ствол А (dн=25мм) на защиту кровли - 2 человека

На 3 поста безопасности = 3 человека

На 3 работающих звена требуется одно резервное звено и 1 КПП = 4 человека

Работа на разветвлении и контроль за рукавной системой = 3 человека

Итого получается: 9+2+3+4+2=20 человек

Определение количества отделений.

Учитывая, что в гарнизоне имеются автонасосы и автоцистерны, количество автомобилей составит:

отд. = общ N отд. = = 4 отделений

Вывод о достаточности сил и средств

Сил и средств, прибывающих по Вызову №1 не достаточно для успешного тушения данного пожара, так как согласно расписанию выездов, прибывает 2 отделения. Следовательно, необходимо привлечение сил и средств второго подразделения в составе 2-х отделений

Расчет параметров пожара по установленному расчетом сил и средств повышенному рангу пожара

Определение параметров пожара на момент введения сил и средств вторым подразделением.

Определение времени введения сил и средств вторым подразделением.

tвв.2.=tсв.+(tсл.2 -tсл.1), [мин.] tвв.2.=19+(10-4)=25 [мин.]

tсв.=tд.с.+tсб.+tсл.1+tб.р. [мин.] tсв.=8+1+4+6=19 [мин.]

Определение пути, пройденного огнём.

=5Vл+Vл(tсв. - 10)+0,5Vл (расч.- св.) [м]=5х0,8+0,8(19 - 10)+0,5х0,8 (25 - 19) = 4+7,2+2,4=13,6 [м]

Определение параметров пожара на момент введения сил и средств второго подразделения

Определение площади пожара Sп, (м2);

п =, [м2], Sп == 290,3 [м2].

Определение периметра пожара.Pп, (м)

Рп = pL + 2L [м]; Рп = 3,1413,6 + 2х13,6= 69,9 [м]

Определение фронта пожара. Фп, (м);

Фп = pL, [м] Фп = 3,1413,6 = 42,7 [м]

Определение скорости роста площади пожара. Vs, (м2/мин.);

= , [м2/мин.], Vs = =11,6 [м2/мин.],

Определение скорости роста периметра пожара. Vр,. (м/мин.)

р = , [м/мин.] - при круговой и угловой форме площади пожара;р = =2,79 [м/мин.]

Определение скорости роста фронта пожара. Vф, (м/мин.).

ф = , [м/мин.] Vф = =1,67 [м/мин.]

Определение площади тушения

При L > h Sт = n a h

Так как у нас L=13,6 метров, а тушение пожара может осуществляться только по фронту, при глубине тушения 5 метров получается.

L(13,6) > h(5) 13,6 > 5т = 0.5ph (2L-h) Sт =0.53.145(213,6-5) =174,2 [м2]

Определение требуемого расхода воды на тушение пожара

Так как Sт =174 [м2] то получится:

ттр. = Пт Iтр. Qттр. = 174 м2 0,2 (л/м2с)=34,8 л/с

Определение требуемого расхода воды на защиту.

защтр. = Sзащ , [л/с] Qзащтр. = 290 0,05= 14,5[л/с]

= 0,25 Iтр.туш., [л/(с*м2)] = 0,25 0,2=0,05[л/(с*м2)]

Определение общего требуемого расхода воды.

тр.общ. = + ., [л/с]. Qтр.общ. = 34,8 + 14,5 = 49,3 [л/с].

Определение требуемого количества стволов на тушение пожара.

тств. = Nтств. ==4 ст. А (dн=25мм)

Определение требуемого количества стволов на защиту объекта.

= = =2 ст. А (dн=25мм)

Определение общего количества стволов на тушение пожара и защиту объекта.ств.общ. = + Nств.общ. = 4 + 2= 6 ств.А (dн=25мм)

Определение фактического расхода воды на тушение пожара.

= qств., [л/с]. = 4 11 = 44 [л/с].

Определение фактического расхода воды на защиту объекта.

= qств., [л/с] = 2 11 = 22 [л/с].

Определение общего фактического расхода воды на тушение пожара и защиту объекта.

ф общ.= + , [л/с]. Qф общ.= 44 + 22 = 66 [л/с].

Определение требуемой численности личного состава для тушения пожара.

л.с.общ =Nл\с туш.Nств. туш. + Nл\с защ..+ Nп.б. + Nм. + Nл+Nрез…..,

ствола А (dн=25мм) в составе звеньев ГДЗС на тушение - 12 человек

ствола А (dн=25мм) на защиту кровли - 4 человека

На 4 поста безопасности = 4 человека

Требуется 1 КПП и 1 резервное звено = 4 человека

Работа на разветвлении и контроль за рукавной системой = 4 человека

Итого получается: 12+4+4+4+4=28 человек

Определение количества отделений.

Учитывая, что в гарнизоне имеются автонасосы и автоцистерны, количество автомобилей составит:

отд. = общ N отд. = = 6 отделений

Вывод о достаточности сил и средств

Сил и средств, сосредоточенных на месте попожара в момент введенеия сил и средств вторым подразделением не достаточно для успешного тушения данного пожара, так как согласно расписанию выездов, прибывает 4 отделения. Следовательно, необходимо привлечение сил и средств третьего подразделения в составе 2-х отделений

Определение времени прибытия на пожар СПТ (службы пожаротушения).

tспт=tд.с.+tсб.+tсл.3 [мин.] tспт= 8+1+13=21 [мин.]

Определение параметров пожара на момент локализации.

Определение времени локализации.

tлок.=tсв.+(tсл.3 -tсл.1), [мин.] tлок.=19+(13-4)=28 [мин.]

tсв.=tд.с.+tсб.+tсл.1+tб.р. [мин.] tсв.=8+1+4+6=19 [мин.]

Определение пути, пройденного огнём.

=5Vл+Vл(tсв. - 10)+0,5Vл (расч.- св.) [м]=5х0,8+0,8(19 - 10)+0,5х0,8 (28- 19) = 5+7,2+3,6=15,8 [м]

Определение параметров пожара на момент локализации

Так как пожар достиг двух стен, он принимает прямоугольную форму.

Определение площади пожара Sп, (м2);

п = аb, [м2] Sп = 15,830=474 [м2]

Определение периметра пожара.Pп, (м)

Рп = 2(a+b) (м) Рп = 2(30+15,8)=91,6 (м)

Определение фронта пожара. Фп, (м)

Фп = 30 м.

Определение площади тушения

Так как у нас b=30 метров, а тушение пожара может быть в 2 направлениях, при глубине тушения 5 метров получается.

(30) > n(2) h(5) 30 > 10т = n a h Sт =2х15,8х5=158 (м2).

Определение требуемого расхода воды на тушение пожара

Так как Sт =158 [м2] то получится:

ттр. = Пт Iтр. Qттр. = 158 м2 0,2 (л/м2с)=31,6 л/с

Определение требуемого расхода воды на защиту.

защтр. = Sзащ , [л/с] Qзащтр. = 474 0,05= 23,7 [л/с]

= 0,25 Iтр.туш., [л/(с*м2)] = 0,25 0,2=0,05[л/(с*м2)]

Определение общего расхода воды.

тр.общ. = + ., [л/с]. Qтр.общ. = 31,6 + 23,7 = 55,3 [л/с].

Определение требуемого количества стволов на тушение пожара.

тств. = Nтств. ==3 ст. А (dн=25мм)

так как тушение производится в двух направлениях, принимаем 4 ствола «А»

Определение требуемого количества стволов на защиту объекта.

= = =3 ст. А (dн=25мм)

Определение общего количества стволов на тушение пожара и защиту объекта.

ств.общ. = + Nств.общ. = 4 + 3= 7 ств.А (dн=25мм)

Определение фактического расхода воды на тушение пожара.

= qств., [л/с]. = 4 11 = 44 [л/с].

Определение фактического расхода воды на защиту объекта.

= qств., [л/с] = 3 11 = 33 [л/с].

Определение общего фактического расхода воды на тушение пожара и защиту объекта.

ф общ.= + , [л/с]. Qф общ.= 44 + 33 = 77 [л/с].

Определение водоотдачи наружного противопожарного водопровода.

тсети = 0,5 Qксети, [л/с] Qтсети = 0,5 81=40,5 [л/с]ксети = ((D/25) Vв) 2 [л/с] Qксети = ((150/25) 1,5) 2 =81[л/с]

Определение предельного расстояния подачи огнетушащих средств.

пред=, [м]пред= =91 [м] 91 > 40

Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

авт.= Nавт.= 2,4 = 3

Определение требуемой численности личного состава для тушения пожара.

л.с.общ =Nл\с туш.Nств. туш. + Nл\с защ..+ Nп.б. + Nм. + Nл+Nрез…..,

ствола А (dн=25мм) в составе звеньев ГДЗС на тушение - 12 человек

ствола А (dн=25мм) на защиту кровли - 6 человек

На 4 поста безопасности = 4 человека

Требуется 1 КПП и 1 резервное звено = 4 человека

Работа на разветвлении и контроль за рукавной системой = 4 человека

Итого получается: 12+6+4+4+4=30 человек

Определение количества отделений.

Учитывая, что в гарнизоне имеются автонасосы и автоцистерны, количество автомобилей составит:

отд. = общ N отд. = = 6 отделений

На момент введения стволов третьим прибывшим подразделением сил и средств достаточно для тушения данного пожара (7 отделений). Следовательно, время введения сил и средств третьим подразделением считаем временем локализации пожара.

Организация тушения возможного пожара первым РТП

Время от начала развития пожара, мин	Возможная обстановка пожара	Qтр, л/с	Введено стволов на тушение и защиту				Qф, л/с	Распоряжения РТП
			Б	А	Л	ГПС, СВП
1	2	3	4	5	6	7	8	9
Ч+8	Обнаружение загорания в типографии Sп=16,1 м2 Рп=16,44 м Фп=10,04 м VS=1,75 м2/мин VP=2,06 м/мин VФ=1,25 м/мин							Производится эвакуация людей, обслуживающего персонала, отключение электроэнергии.
Ч+13	Прибытие ПЧ-1 на двух АЦ-40 Прибытие РТП-1 Sп=64,3 м2 Рп=32,9 м Фп=20,1м VS=4,9 м2/мин VP=2,5 м/мин VФ=1,5 м/мин							Доклад РТП-1 на ЦППС: Прибыл к месту вызова, по внешним признакам идет дым из окон типографии. Дальнейшая разведка. РТП-1 - КО-1: подать ствол «А» на тушение пожара в составе звена ГДЗС РТП-1 - КО-2: подать ствол «А» на тушение пожара в составе звена ГДЗС
Ч+19	Прибытие ПЧ-17 на АЦ-40 и АНР-40							РТП-1 - НК: подать 1 ствол «А» на тушение пожара, 1 ствол «А» на защиту кровли
Ч+19	Подано два ствола «A» звеньями ГДЗС ПЧ-1 Sп=196,9 м2 Рп=77,3 Фп=35,1 м VS=10,3 м2/мин VP=4,06 м/мин VФ=1,8 м/мин	33		2			22	Доклад РТП-1 на ЦППС: Разведка проведена, требуется дополнительное привлечение сил и средств по Вызову №2 Электроэнергия отключена, подано 2 ствола «А» звеньями ГДЗС.
Ч+21	Прибытие СПТ Прибытие ПЧ-3 на АЦ-40 и АНР-40	33		2			22	РТП-1 - НК: подать 1 ствол «А» на тушение пожара, 2 ствола «А» на защиту кровли Доклад РТП-1 оперативному дежурному СПТ(РТП-2): произошло возгорание в типографии. Производится тушение пожара 2 звеньями ГДЗС на площади около 200 м2
Ч+25	Время подачи стволов ПЧ-17 Подано 3 ствола «A» звеньями ГДЗС на тушение, 1 ствола «А» на защиту Sп=290,3 м2 Рп=69,9 м Фп=42,7 м VS=11,6 м2/мин VP=2,79 м/мин VФ=1,67 м/мин	44		4			33	Доклад РТП-2 на ЕДДС: подано 3 ствола «А» звеньями ГДЗС, создано резервное звено, создан КПП ГДЗС
Ч+28	Время подачи стволов ПЧ-3 Подано 4 ствола «A» звеньями ГДЗС на тушение, 3 ствола «А» на защиту Sп = 474 м2 Рп = 91,6 м Фп = 30 м VS=16,9 м2/мин VP=1,12 м/мин VФ=0 Локализация	44		7			44	Доклад РТП-2 на ЕДДС: подано 4 ствола «А» звеньями ГДЗС, 3 ствола «А» на защиту Локализация на площади 474 м2

Совмещённый график тушения условного пожара

Литература

1. Федеральный закон «О пожарной безопасности» № 69-ФЗ от 21.12.1994 г.

2. Приказ МЧС России № 156 от 31 марта 2011 г «Порядок тушения пожаров подразделениями пожарной охраны».

. Программа подготовки личного состава подразделений ГПС МЧС России от 29 декабря 2003г.

. Я.С. Повзик «Пожарная тактика». - М.: «ЗАО Спецтехника» 2000 г.

. В.В. Теребнёв, А.В. Теребнёв, А.В. Подгрушный, В.А. Грачёв «Тактическая подготовка должностных лиц органов управления силами и средствами на пожаре» Учебное пособие. М.: Академия ГПС, 2004.

. В.В. Теребнёв. «Справочник руководителя тушения пожара».- М: «Пожкнига» 2004 г

. Приказ МЧС России № 630 от 31 декабря 2002 г «Правила по охране труда в подразделениях Государственной противопожарной службы МЧС России»

. Теребнев В.В., Теребнев А.В. Упраление силами и средствами на пожаре: Учеб пособ /Под ред Е.А.Мешалкина- Екатеринбург: Калан-Форт, 2004г.

. "Методические рекомендации по действиям подразделений федеральной противопожарной службы при тушении пожаров и проведении аварийно-спасательных работ" (направлен указанием МЧС России от 26.05.2010 N 43-2007-18)

. Организационно - методические указания по тактической подготовке начальствующего состава пожарной охраны МЧС России -М: 2007г.

. Приказ МЧС России от 09 января 2013г. № 3 "Об утверждении Правил проведения личным составом федеральной противопожарной службы Государственной противопожарной службы аварийно-спасательных работ при тушении пожаров с использованием средств индивидуальной защиты органов дыхания и зрения в непригодной для дыхания среде"

. ГОСТ 2.321-84 ЕСКД. Обозначения буквенные

. ГОСТ 2.316-68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц
