Электровоз 2ЭС6. Руководство по эксплуатации и электрическим схемам - часть 37
Лист
и
через
рычаг
каретки
соединена
с
верхней
тягой
5
системы
подвижных
рам
болтом
63
и
корончатой
гайкой
64.
Электрическая
связь
узла
верхнего
с
системой
подвижных
рам
осуществ
-
ляется
шунтами
13,
крепящимися
к
полозу
болтами
40
и
гайками
41
с
шайбами
43
через
шайбы
42
и
клеммам
рамы
верхней
3
болтами
45
и
гайками
46
с
шайба
-
ми
47
через
шайбы
44
с
горячим
лужением
(
рисунок
1,
сечение
Л
-
Л
).
Электрическая
связь
рамы
нижней
2
с
основанием
1
и
верхней
рамой
3
осуществляется
шунтами
12.
Шунты
крепятся
к
клеммам
рам
и
основания
бол
-
тами
45
и
гайками
46
с
шайбами
47
через
шайбы
44
с
горячим
лужением
(
сече
-
ние
Н
-
Н
и
У
-
У
).
2.4
Работа
токоприемника
На
рисунке
2.3
представлена
кинематическая
схема
токоприемника
.
Подп
.
И
убл
.
По
дп
.
и
да
та
Ин
в
.
№
по
дп
.
По
дп
.
и
дат
а
Вза
м
.
инв
.
№
Инв
.
№
д

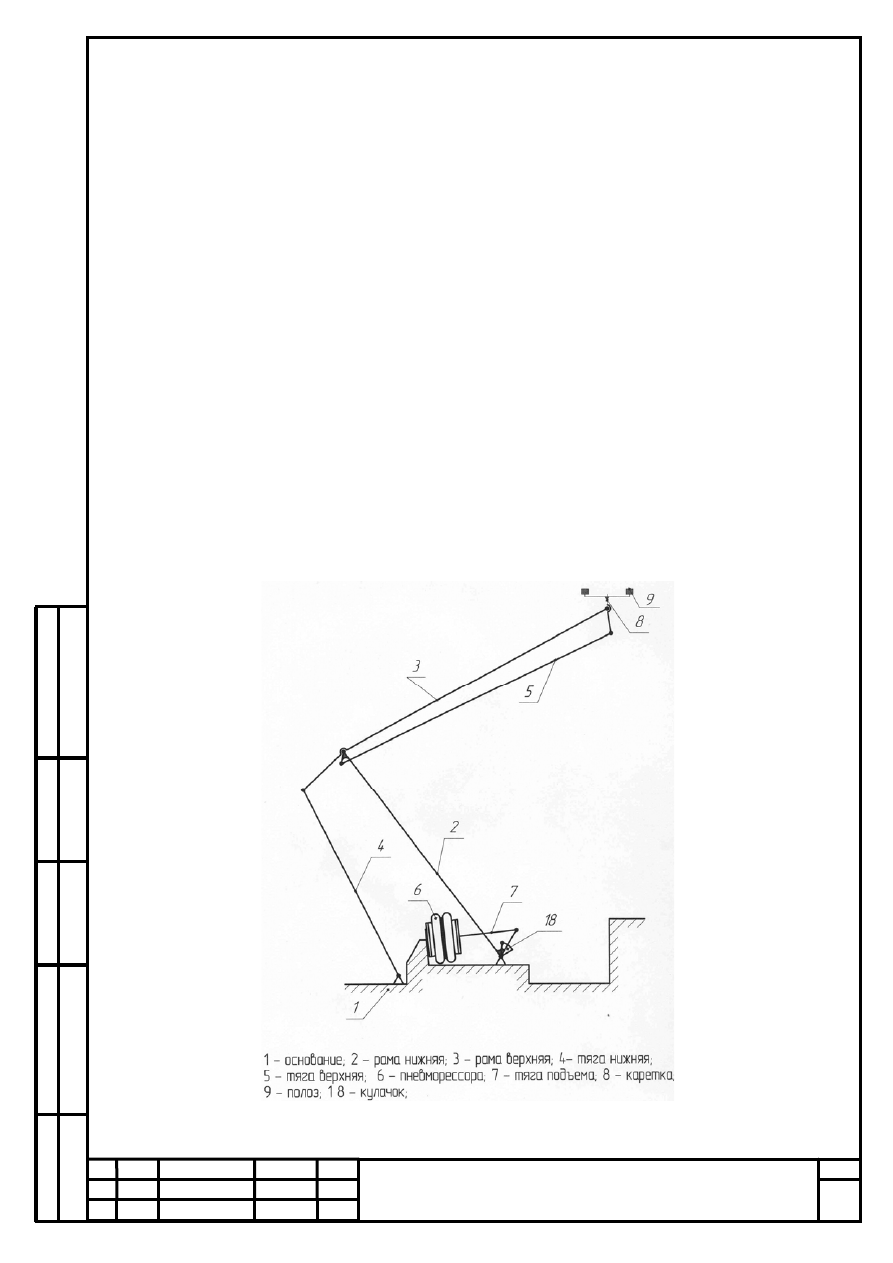

Рисунок
2.3 –
Кинематическая
схема
токоприемника
ист
№
докум
.
Дата
2
ЭС
6.00.000.000
РЭ
4
35
зм
Л
