ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ серии ЩЧ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.325 - часть 3



34

Продолжение таблицы А.1



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе



первый

уровень

второй

уровень

US1

(US2)

US1.L

(US2.L)

–

Установка уровня уставки для К1 (К2)
в Гц, ЗН – 50 Гц

вход в подпункт кнопкой «

∗

», вы-

бор значения знакоместа кнопками
«▲», «▼», установка кнопкой «

∗

»,

отмена кнопкой «◄»



US1.d

(US2.d)

–

Установка зоны уставки (d) для К1
(К2) в % от уровня уставки (от 0 до
100 %), ЗН – 0 %

US1.b

(US2.b)

–

Установка зоны возврата (устраняет
«дребезг» контактов)
(от 0 до 2,0 %), ЗН – 0 %

US1.n

(US2.n)

–

Установка мигания индикации, при
срабатывании условия К1 (К2)

вход в подпункт кнопкой «

∗

», вы-

бор режима кнопками «▲», «▼»,
отмена кнопкой «◄»





On

Установка включения мигания

установка кнопкой «

∗

»





OFF

Установка выключения мигания

US1.С

(US2.С)

-

Установка цвета индикации при
срабатывании.



Примечание: только для 2х цвет-
ной индикации



вход в подпункт кнопкой «

∗

», вы-

бор режима кнопками «▲», «▼»,
отмена кнопкой «◄»



GrE

Установка зеленого цвета индика-
ции

установка кнопкой «

∗

»



rEd

Установка красного цвета индика-
ции

YEL

Установка желтого цвета индика-
ции

In1

(In2)

–

–

Установка параметров работы ин-
терфейса (In1 – порт 1 основной
интерфейс, In2 – порт 2 дополни-
тельный интерфейс)

вход в пункт кнопкой «

∗

», выбор

подпункта кнопками «▲», «▼», от-
мена кнопкой «◄»





In1.b

(In2.b)

–

Установка скорости обмена

вход в подпункт кнопкой «

∗

», вы-

бор скорости кнопками «▲», «▼»,
отмена кнопкой «◄»







9.6

Установка скорости 9600 бит/с, ЗН

установка кнопкой «

∗

»







19.2

Установка скорости 19200 бит/с





38.4

Установка скорости 38400 бит/с





57.6

Установка скорости 57600 бит/с



In1.A

(In2.A)

–

Установка адреса прибора
(порт 1 (порт 2)) (от 1 до 247),
ЗН – 1

вход в подпункт кнопкой «

∗

», вы-

бор значения знакоместа кнопками
«▲», «▼», установка кнопкой «

∗

»,

отмена кнопкой «◄»





In1.P

(In2.P)

–

Установка контроля (бита паритета)  вход в подпункт кнопкой «

∗

», вы-

бор режима кнопками «▲», «▼»,
отмена кнопкой «◄»







–

0 – установка отсутствия проверки,
      ЗН;
1 – установка проверки на чет;
2 – установка проверки на нечет

установка кнопкой «

∗

»





In1.S

(In2.S)

–

Установка количества стоповых

бит

вход в подпункт кнопкой «

k», вы-

бор режима кнопками «▲», «▼»,
отмена кнопкой «◄»





35

Продолжение таблицы А.1



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе



первый

уровень

второй

уровень

In1



1

Установка одного стоп-бита, ЗН



(In2)



2

Установка двух стоп-бит



In1.r

(In2.r)

–

Установка работы порта

вход в подпункт кнопкой «

∗

», выбор

режима кнопками «▲», «▼», отмена
кнопкой «◄»
установка кнопкой «

∗

»





–

0 – установка в режим ведомого

устройства, ЗН;

1 – установка передачи на табло;
2 – установка передачи на МИ;

In1.t

(In2.t)

–

Установка периода циклической
передачи  (от 0,1 до 25,5 с),
ЗН – 0,5 с

вход в подпункт кнопкой «

∗

», выбор

значения знакоместа кнопками «▲»,
«▼», установка кнопкой «

∗

», отмена

кнопкой «◄»



Clb

–

–

Калибровка аналоговых выходов

вход в пункт кнопкой «

∗

», выбор

подпункта кнопками «▲», «▼», отме-
на кнопкой «◄»





tI.nE

–

Установка времени измерения
(от 100 до 1000 мс)

вход в подпункт кнопкой «

∗

», выход

кнопкой «◄», переход в режим уста-
новки времени кнопкой «

∗

», редакти-

рование кнопками «▲», «▼», переход
к редактированию следующего знако-
места «

∗

», далее автоматически вы-

ход в пункт меню.





A1.C1

(A2.C1)

–

Калибровка  аналогового выхода
(необходимо наличие миллиам-
перметра)

вход в подпункт кнопкой «

∗

», выход

кнопкой «◄», переход в режим калиб-
ровки кнопкой «

∗

», редактирование

кнопками «▲», «▼».
Этапы калибровки:
1. Вход в пункт калибровки кнопкой

«

∗

»

.

2. Высветится «AO1.0» ( или AO2.0 в
зависимости от калибруемого аналого-
вого выхода), что соответствует калиб-
ровке первой контрольной точки.
3. Установить показания миллиампер-
метра калибруемого аналогового вы-
хода с точностью до мкА (переход к
редактированию знакоместа «

∗

»).

4. По окончании автоматически высве-
тится «AO1.1» ( или AO2.1 в зависимо-
сти от калибруемого аналогового вы-
хода), что соответствует калибровке
второй контрольной точки.
5. Установить показания миллиампер-
метра калибруемого аналогового вы-
хода с точностью до мкА (переход к
редактированию знакоместа «

∗

»).

6. По окончании калибровки высветится
«YES» или «nO», что соответствует от-
калиброван или нет аналоговый выход.
Далее автоматически выход в под-
пункт меню





36

Продолжение таблицы А.1



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе



первый

уровень

второй

уровень

AO

–

–

Установка параметров работы ана-
логовых выходов

вход в пункт кнопкой «

∗

», выбор под-

пункта кнопками «▲», «▼», отмена
кнопкой «◄»





A1.rE

(A2.rE

–

Установка диапазона аналогового вы-
хода:


вход в подпункт кнопкой «

∗

», выбор

диапазона кнопками «▲», «▼», отмена
кнопкой «◄»







–

А – 0..5 мА;
В – 4..20 мА;
С – 0..20 мА;
АР – 0..2,5..5 мА;
ВР – 4..12..20 мА;
СР – 0..10..20 мА;

установка кнопкой «

∗

»





A1.F0

(A2.F0)

–

Привязка нижнего значения диапа-
зона преобразования частоты к ниж-
нему значению диапазона аналого-
вого выхода

вход в подпункт кнопкой «

∗

», выбор

значения кнопками «▲», «▼», переход
к следующему знакоместу и установка
кнопкой «

∗

».





A1.F1

(A2.F1)

–

Привязка верхнего значения диапа-
зона преобразования частоты к
верхнему значению диапазона ана-
логового выхода

вход в подпункт кнопкой «

∗

», выбор

значения кнопками «▲», «▼», переход
к следующему знакоместу и установка
кнопкой «

∗

».



SP

–

–

Сохранение отредактированных па-
раметров в ПЗУ

сохранение настроек кнопкой «

∗

», да-

лее автоматически выход в меню



dft

–

–

Установка заводских настроек


сброс к заводским настройкам кнопкой
«

∗

», далее автоматически выход в меню



dIAG

–

–

Тестирование индикации

вход в подпункт кнопкой «

∗

», автома-

тически происходит запуск тестирова-
ния, далее по окончании проверки ин-
дикации автоматически выход в режим
измерений.



OthE

-

-

Разное

вход в подпункт кнопкой «

∗

», выбор

диапазона кнопками «▲», «▼», отмена
кнопкой «◄»



PASS

-

Редактирование текущего пароля

вход в подпункт кнопкой «

∗

», выбор

значения кнопками «▲», «▼», переход
к следующему знакоместу и установка
кнопкой «

∗

».



rSt

–

Перезагрузка прибора

вход в подпункт кнопкой «

∗

»



VErS

–

Версия программного обеспечения

вход в пункт кнопкой «

∗

»



Режим изменения яркости индикации в режиме измерения











Выбор яркости свечения индикаторов
нажатием кнопки «

∗

», установка вы-

бранной яркости происходит автомати-
чески после прекращения нажатия
кнопки «

∗

»











37

Окончание таблицы А.1



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе



первый

уровень

второй

уровень

Режим просмотра параметров интерфейса в режиме измерения



9.6

–

–

Проверка текущей скорости обмена
(порт 1) (пример скорости 9600)

вход в пункт из режима измерения
кнопкой «▲», автоматически пооче-
редно высветится скорость, бит пари-
тета, количество стоп-бит, текущий
адрес, далее автоматически выход в
режим измерения.



Примечание – цифровые обозначения при-
ведены в пункте меню In1 и In2.



Р    2

–

–

Проверка бита паритета (порт 1) (при-
мер 2)



S    1

–

–

Проверка количества стоп-бит (порт 1)
(пример 1)



А    3

–

–

Проверка текущего адреса (порт 1)
(пример 003)



Режим просмотра максимального измеренного значения











вход в пункт из режима измерения
удержанием 3 секунды кнопки «▲»



Режим просмотра минимального измеренного значения











вход в пункт из режима измерения
удержанием 3 секунды кнопки «▼»



Сброс максимального и минимального измеренного значения











вход в пункт из режима измерения
удержанием 3 секунды кнопки «

∗

»



Примечание – При невыполненном сохранении отредактированных параметров в пункте меню

SP

 прибор

будет работать при установленных настройках только до отключения напряжения питания.









0

П
Ч

.1

4

0

.3

2

5

 Р

Э



3

8







0

П
Ч

.1

4

0

.3

2

5

 Р

Э



3

9












0

П
Ч

.1

4

0

.3

2

5

 Р

Э



4

0













0

П
Ч

.1

4

0

.3

2

5

 Р

Э



4

1

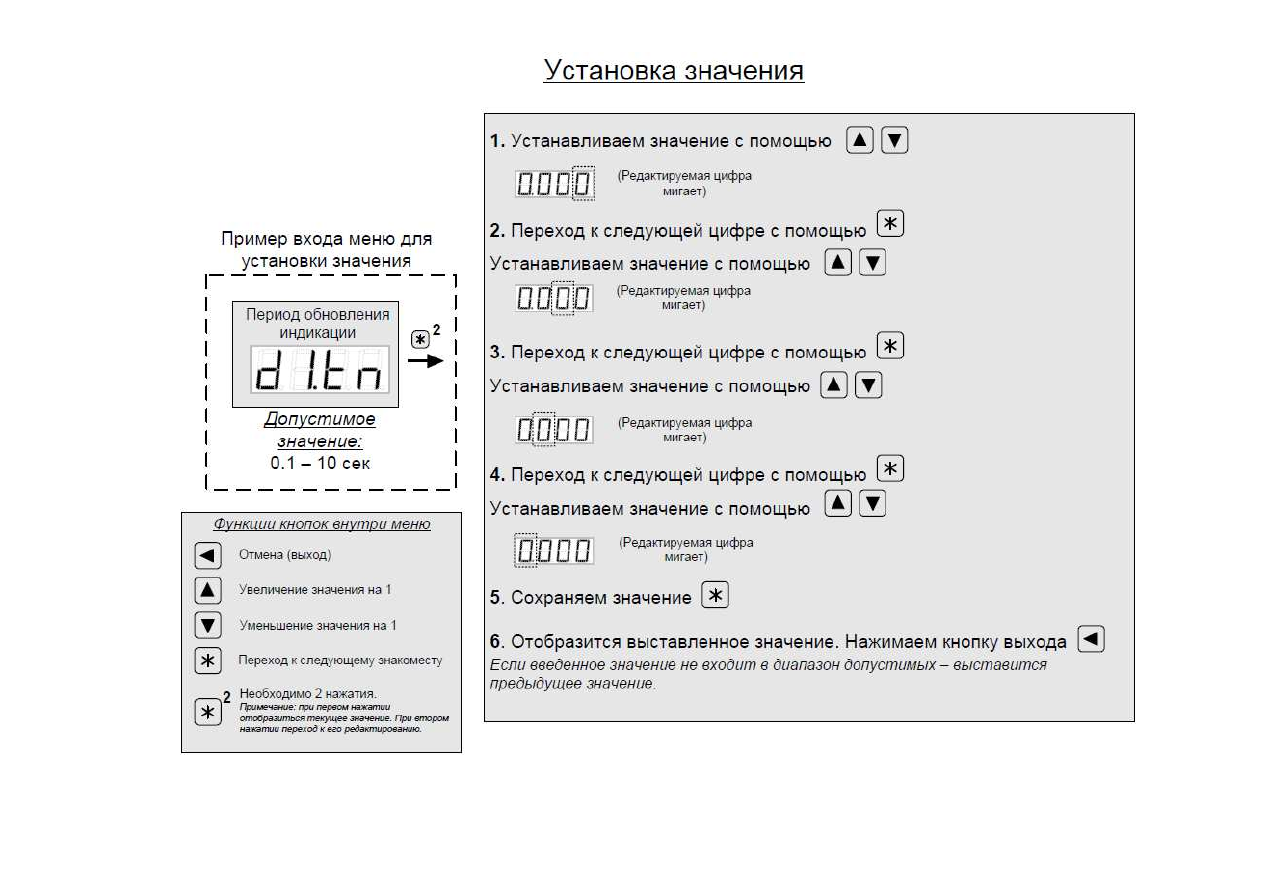

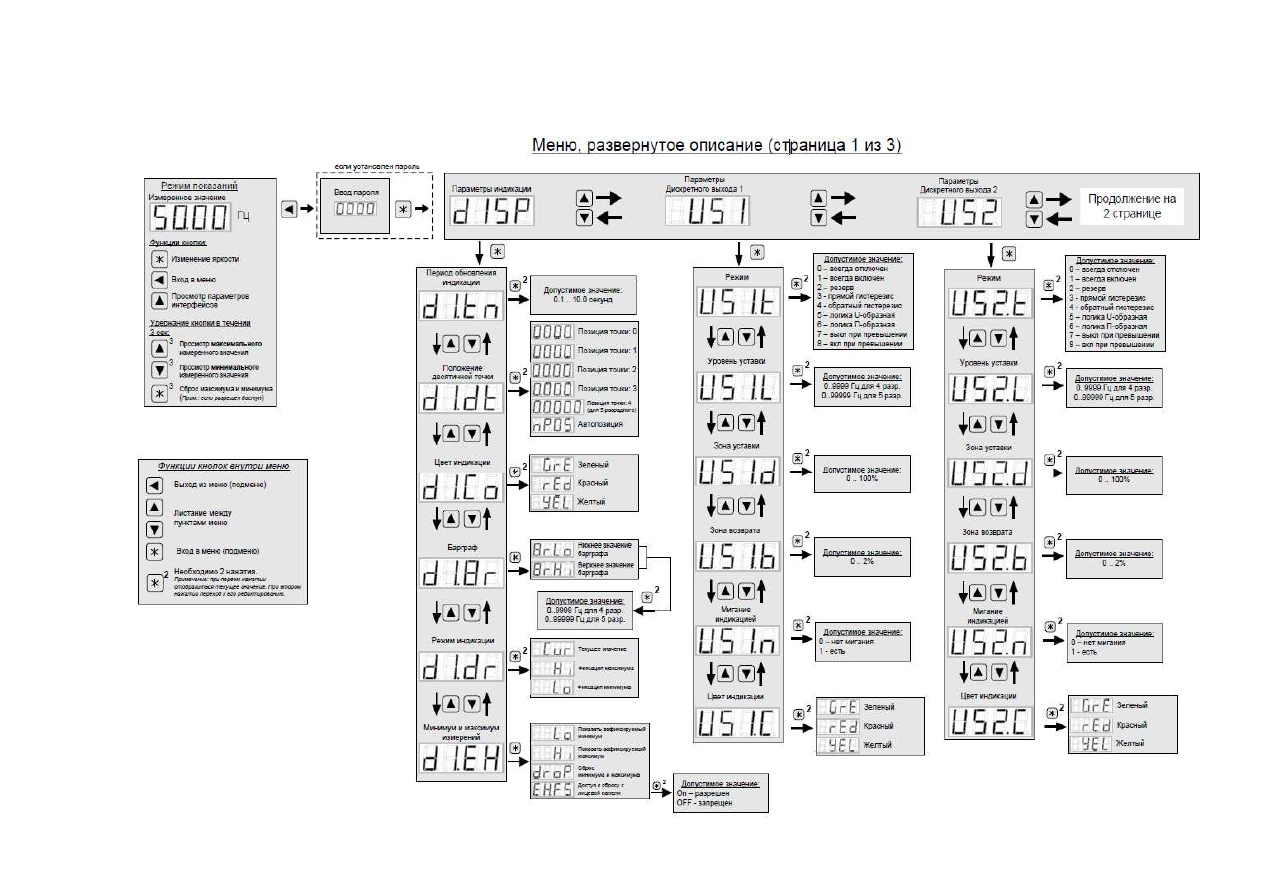

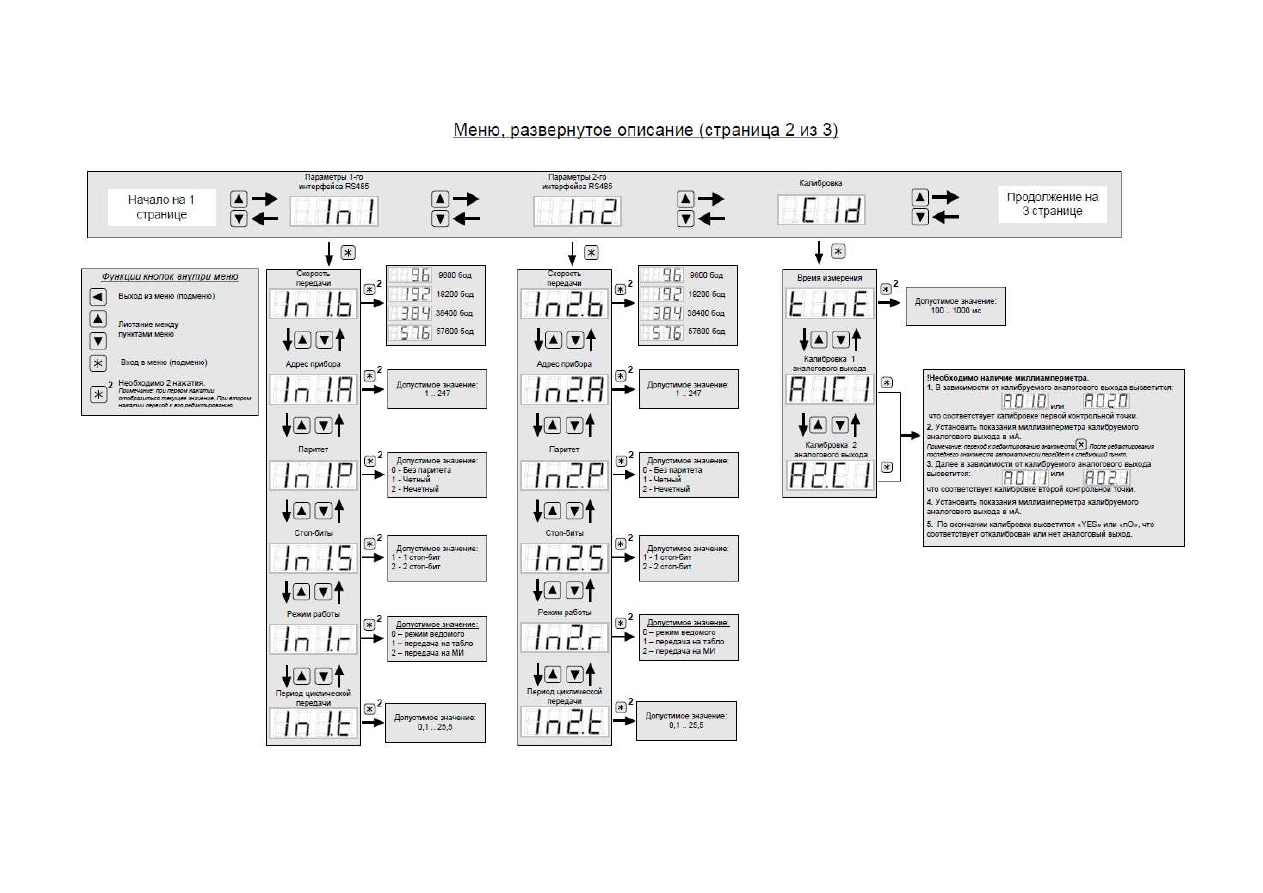

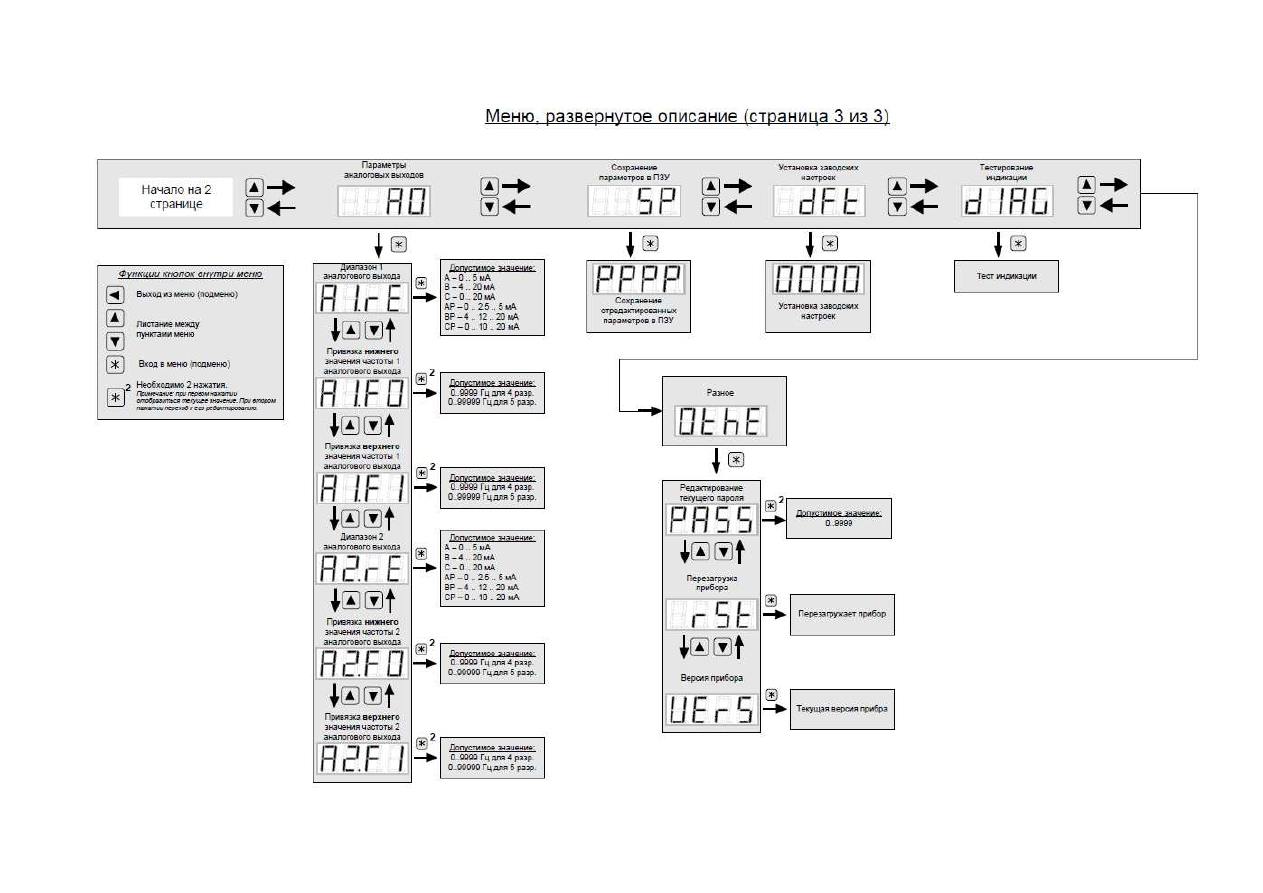

Рисунок А.1 – Программирование приборов серии ЩЧ при помощи кнопок



42

Приложение Б

(обязательное)

Общий вид, габаритные и установочные размеры приборов

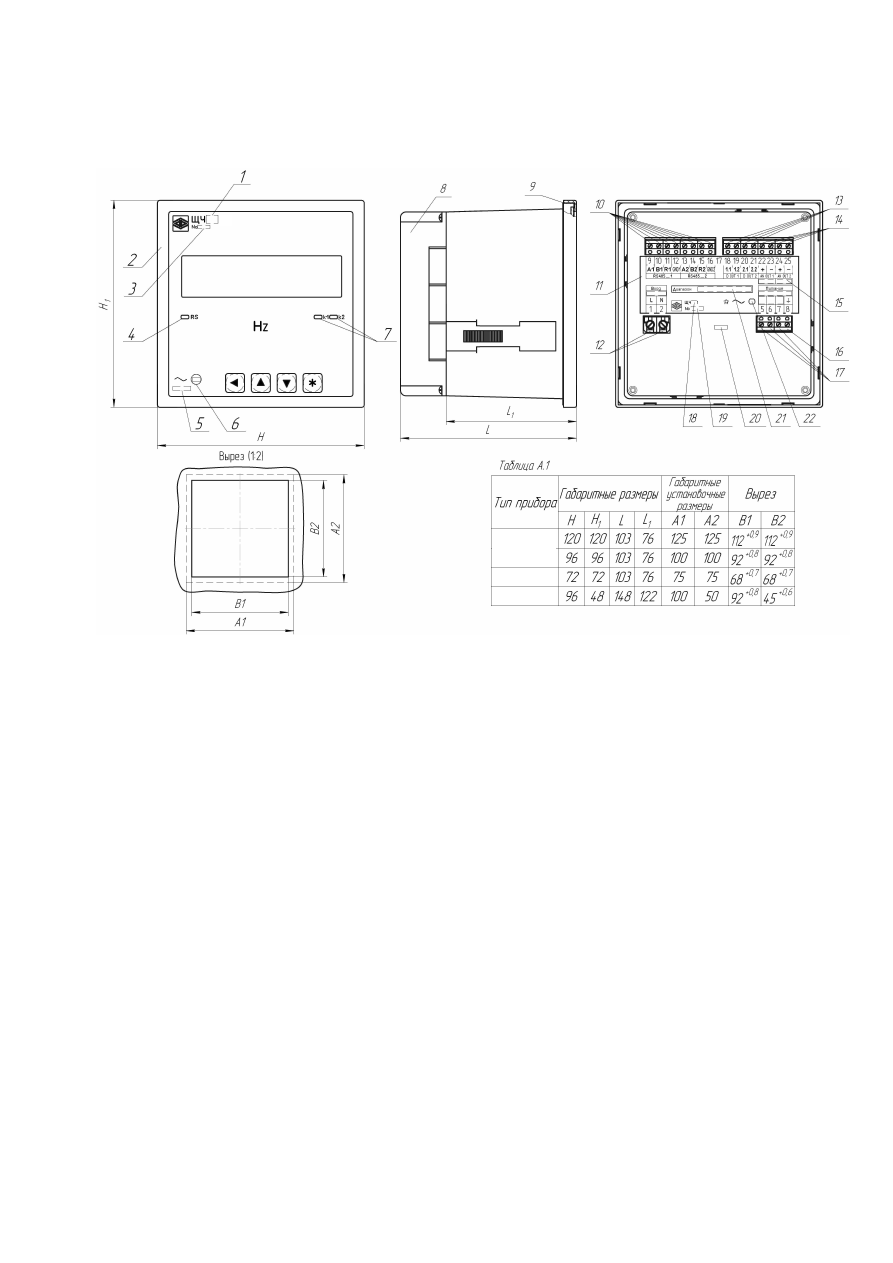

Рисунок Б.1 – Общий вид, габаритные и установочные размеры приборов

1 – тип прибора;
2 – передняя рамка;
3 – номер прибора;
4 – индикатор работы интерфейса;
5  –  номинальное  значение  входного  напряже-
ния;
6 – класс точности;
7 – индикаторы работы дискретных выходов;
8 – задняя защитная крышка;
9 – клеймо ОТК;
10 – контакты подключения интерфейсов RS485;
11  –  этикетка  с  информацией  об  исполнении
прибора,  с  маркировкой  контактов  для  под-
ключения  входного  сигнала,  напряжения  пи-
тания,  интерфейсных  каналов,  маркировкой
контактов  разъема  для  подключения  к  анало-
говым и дискретным выводам;

12 – контакты подключения входного сигнала;
13 – контакты дискретных выходов;
14 – контакты аналоговых выходов;
15 – диапазоны выходных аналоговых сигна-
лов;
16 – контакт заземления;
17 – контакты подключения питания;
18 – тип прибора;
19 – номер прибора;
20 – дата выпуска;
21 – диапазон измерений;
22 – класс точности.



Примечания
1 На  рисунке  приведен  пример  прибора  с  дополнительным  интерфейсом,  двумя  дис-

кретными и двумя аналоговыми выходами. Наличие разъемов с соответствующими выходами,
информация на этикетке зависят от исполнения прибора.

2 Вид сбоку приведен с задней защитной крышкой, вид сзади без защитной крышки.
3 Габаритные и установочные размеры указаны в миллиметрах.

Ù×120

Ù×96

Ù×72

Ù×02



43

Приложение В

(обязательное)

Схемы внешних подключений приборов

а) для исполнений с параметром

с

 = 12ВН, 24ВН



U

пит

 – напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 120 до 370 В по-

стоянного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром

с

 = 220ВУ, 230В

Рисунок В.1 – Схемы подключения приборов ЩЧ02

ЩЧ02

Вход

1

2

L

N

Источник

входного

сигнала

U

пит



11

12

9

10





L

  N



Питание

7

8

5

6

A

B

R  GND

RS485

А

В

RS485

ПИ

RS232

к ПЭВМ

К  п рибо рам   и змерен ия  и   ко нтроля

R

Н

1

R

Н

1

17

18

–

+

AN OUT 1

19

20

–

+

AN OUT 2

13

14

1.2

1.1

D OUT 1

15

16

2.2

2.1

D OUT 2

ЩЧ02

Вход

1

2

L

N

Источник

входного

сигнала

+

–



Источник

питающего

напряжения

11

12

9

10



+

+



  –



Питание

7

8

5

6

A

B

R  GND

RS485

А

В

RS485

ПИ

RS232

к ПЭВМ

К  п рибо рам   и змерен ия  и   ко нтроля

R

Н

1

R

Н

1

17

18

–

+

AN OUT 1

19

20

–

+

AN OUT 2

13

14

1.2

1.1

D OUT 1

13

14

2.2

2.1

D OUT 2



44



а) для исполнений с параметром

с

 = 12ВН, 24ВН





U

пит

 – напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 120 до 370 В по-

стоянного тока (220ВУ), напряжение питания от 85 до 253 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром

с

 = 220ВУ, 230В

Рисунок В.2 – Схемы подключения приборов ЩЧ72

+

–



Источник

питающего

напряжения

ЩЧ72

8

9

10

11

А

В

R

GND

RS485

А

В

RS485

ПИ

RS232

к ПЭВМ

1

2

L

N

Источник

входного

сигнала

Вход

12

13

–

+

AN OUT 1

R

Н

1

14

15

1.2

1.1

D OUT 1

7

5

6

+



–





Питание

К  п рибо рам   и змерен ия

и  контроля

U

пит



ЩЧ72

1

2

L

N

Источник

входного

сигнала

Вход

7

5

6

L



N





Питание

12

13

–

+

AN OUT 1

R

Н

1

14

15

1.2

1.1

D OUT 1

К  п рибо рам   и змерен ия

и  контроля

А

В

RS485

ПИ

RS232

к ПЭВМ

RS485

8

9

10

11

А

R

GND

В



45



а) для исполнений с параметром

с

 = 12ВН, 24ВН





U

пит

 – напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 120 до 370 В посто-

янного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром

с

 = 220ВУ, 230В

Рисунок В.3 – Схемы подключения приборов ЩЧ96

+

–



Источник

питающего

напряжения

ЩЧ96

7

8

5

6

+



+

–





Питание

1

2

L

N

Источник

входного

сигнала

Вход

А

В

RS485

ПИ

RS232

к ПЭВМ

13

14

A2

B2

RS485-2

9

10

11

12

А1

В1

R1

GND1

RS485-1

А

В

RS485

ПИ

RS232

к ПЭВМ

К  п рибо рам   и змерен ия  и   ко нтроля

21

22

–

+

AN OUT 2

19

20

–

+

AN OUT 1

17

18

2.2

2.1

D OUT 2

15

16

1.2

1.1

D OUT 1

R

Н

1

R

Н

1

U

пит



ЩЧ96

7

8

5

6



L

N





Питание

1

2

L

N

Источник

входного

сигнала

Вход

А

В

RS485

ПИ

RS232

к ПЭВМ

13

14

A2

B2

RS485-2

9

10

11

12

А1

В1

R1

GND1

RS485-1

А

В

RS485

ПИ

RS232

к ПЭВМ

К  п рибо рам   и змерен ия  и   ко нтроля

21

22

–

+

AN OUT 2

19

20

–

+

AN OUT 1

17

18

2.2

2.1

D OUT 2

15

16

1.2

1.1

D OUT 1

R

Н

1

R

Н

1



46



а) для исполнений с параметром

с

 = 12ВН, 24ВН



U

пит

 – напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 120 до 370 В посто-

янного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром

с

 = 220ВУ, 230В

Рисунок В.4 – Схемы подключения приборов ЩЧ120

17



ЩЧ120

1

2

L

N

Источник

входного

сигнала

7

8

5

6

+



+

–





Питание

+

–



Источник

питающего

напряжения

Вход

9

10

11

12

13

14

15

16

А1

В1

R1

GND1

RS485-1

A2

B2

R2

GND

2

RS485-2

22

23

24

25

–

+

–

+

AN OUT 2

AN OUT 1

А

В

RS485

ПИ

RS232

к ПЭВМ

А

В

RS485

ПИ

RS232

к ПЭВМ

К  п рибо рам   и змерен ия  и   ко нтроля

R

Н

1

R

Н

2

18

19

20

21

2.2

2.1

1.2

1.1

D OUT 2

D OUT 1

ЩЧ120

U

пит



7

8

5

6



L

N



Питание

1

2

L

N

Источник

входного

сигнала

Вход

9

10

11

12

13

14

15

16

А1

В1

R1

GND1

RS485-1

А2

B2

R2

GND

2

RS485-2

А

В

RS485

ПИ

RS232

к ПЭВМ

А

В

RS485

ПИ

RS232

к ПЭВМ

17

22

23

24

25

–

+

–

+

AN OUT 2

AN OUT 1



К  п рибо рам   и змерен ия  и   ко нтроля

R

Н

1

R

Н

2

18

19

20

21

2.2

2.1

1.2

1.1

D OUT 2

D OUT 1



47

Приложение Г

(обязательное)



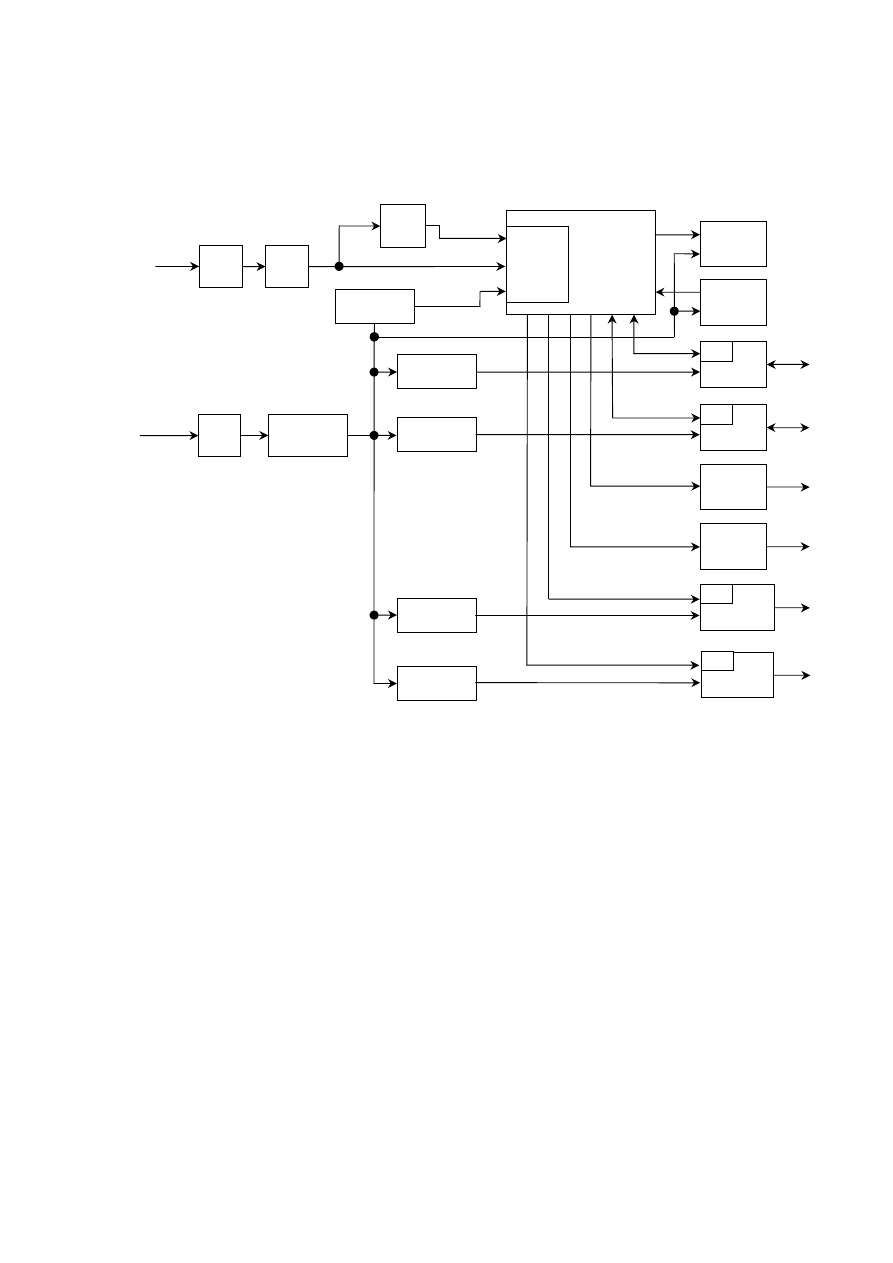

Схема структурная приборов

































RS485-1, RS485-2 – линии интерфейсов;
АВ1, АВ2 – аналоговые выходы;
АЦП – аналого-цифровой преобразователь;
ГР – гальваническая развязка;
Д – делитель;
ДВ1, ДВ2 – дискретные выходы;
И – индикаторы;
К – компаратор;
КУ – кнопки управления;
М – микроконтроллер;
ПН – преобразователь напряжения, устанавливается в зависимости от исполнения прибора;
ПН1 – ПН4 – преобразователи напряжения;
Р1, Р2 – оптоэлектронные реле дискретных выходов;
СН – стабилизатор напряжения;
УАВ1, УАВ2 – узлы аналоговых выходов;
УИ1, УИ2 – узлы интерфейсов;
Ф – фильтр.
Примечания
1 Количество индикаторов, интерфейсов, дискретных и аналоговых выходов зависит от ис-

полнения прибора.

2 Все выходные узлы имеют гальваническую развязку.



Рисунок Г.1 – Схема структурная.

+5 В

ПН1

Д

Входной

сигнал

Ф

U

К

Питание

CН

ПН

Ф

ПН2

ПН3

ПН4

+3,3 В

±15 В

±15 В

+5 В

+5 В

         М

АЦП

АВ2

АВ1

ДВ2

ДВ1

И

Р2

КУ



УИ1



УИ2

Р1



УАВ1



УАВ2

RS485-1

RS485-2

ГР

ГР

ГР

ГР



48

Приложение Д

(обязательное)

Протокол обмена данными по интерфейсу



Прибор  может  работать  в  составе  полевой  сети  на  основе  последова-

тельного  интерфейса    RS-485  с  протоколом  Modbus  RTU  в  качестве  ведомого

устройства.



Характеристики интерфейсного канала связи

Интерфейсный  канал  используется  для  обмена  данными  с  прибором.

Прибор является ведомым устройством.

Интерфейсный канал имеет следующие характеристики:

– электрические характеристики сигналов соответствуют интерфейсу RS-485;

– тип канала – асинхронный;

– протокол обмена данными: Modbus RTU;

–  скорость  передачи  данных,  бит/с:  9600,  19200,  38400,  57600

(устанавливается пользователем);

–  длина  линии  связи  сети  не  более  1200  метров    в  зависимости  от

скорости передачи данных;

– тип линий связи – витая пара (экранированная витая пара);

–  число  приборов  в  канале  связи  не  более  31  (без  дополнительных

технических средств);

–  формат  данных  при  передаче  информации:  1  бит  (старт-бит)  +  8  бит

(данные)  +  1  бит  (паритет,  устанавливается  пользователем)  +  1  бит  или  2  бита

(стоп-биты, устанавливается пользователем);

– диапазон значений адреса прибора от 1 до 247.



Описание протокола Modbus RTU

Информационные  и  временные  характеристики  протокола  обмена  дан-

ными соответствуют характеристикам протокола Modbus RTU.

Ведущее  устройство  формирует  и  посылает  команды  управления  ведо-

мому  устройству.  Код  функции  в  запросе  сообщает  подчиненному  устройству,

какое действие  необходимо провести. Байты  данных  содержат  информацию не-



49

обходимую  для  выполнения  запрошенной  функции.  Например,  код  функции

0x03 подразумевает запрос на чтение содержимого регистров подчиненного уст-

ройства.

Ведомое устройство отвечает ведущему устройству в случае, если адрес

в  принятом  сообщении  совпал  с  адресом  ведомого  устройства.  Если  подчинен-

ный дает нормальный ответ, код функции в ответе повторяет код функции в за-

просе. В байтах данных содержится затребованная информация. Если имеет ме-

сто ошибка, то код функции модифицируется и в байтах данных передается при-

чина ошибки.

Сообщение  начинается  с  интервала  тишины  равного  времени  передачи

3.5 символов при установленной скорости передачи в сети. Вслед за последним

передаваемым  символом  также  следует  интервал  тишины  продолжительностью

не менее 3.5 символов. Новое сообщение может начинаться после этого интервала.

Сообщение  передается  непрерывно.  Если  интервал  тишины  продолжи-

тельностью  3.5  символа  возник  во  время  передачи  сообщения,  принимающее

устройство  заканчивает  прием  сообщения  и  следующий  байт  будет  воспринят

как начало следующего сообщения.

Если  новое  сообщение  начнется  раньше  3.5  интервала,  принимающее

устройство  воспримет  его  как  продолжение  предыдущего  сообщения.  В  этом

случае устанавливается ошибка, так как будет несовпадение контрольных сумм.





Таблица Д.1 – Формат сообщения в канале связи



Адрес

Функция

Данные

Циклическая контрольная

сумма (CRC)

8 бит

8 бит

N*8 бит

16 бит



Адрес – сетевой адрес прибора (от 1 до 247).

Адрес 0 предназначен для

широковещательных сообщений, ответ на которые прибор не формирует.

Функция

  –  код  функции  в  соответствии  с  перечнем  поддерживаемых

функций.

Данные

 – данные в соответствии с описанием функции.

Циклическая  контрольная  сумма  (CRC)

сообщения  формируется  в

соответствии с протоколом Modbus RTU.
