Приборы многофункциональные PD194PQ серии Т. Руководство по эксплуатации - часть 2
10
0,1
секунды
.
В
этом
случае
частота
тока
и
напряжения
на
входе
прибора
должна
быть
в
диапазоне
от
48
до
52
Гц
.
(3)

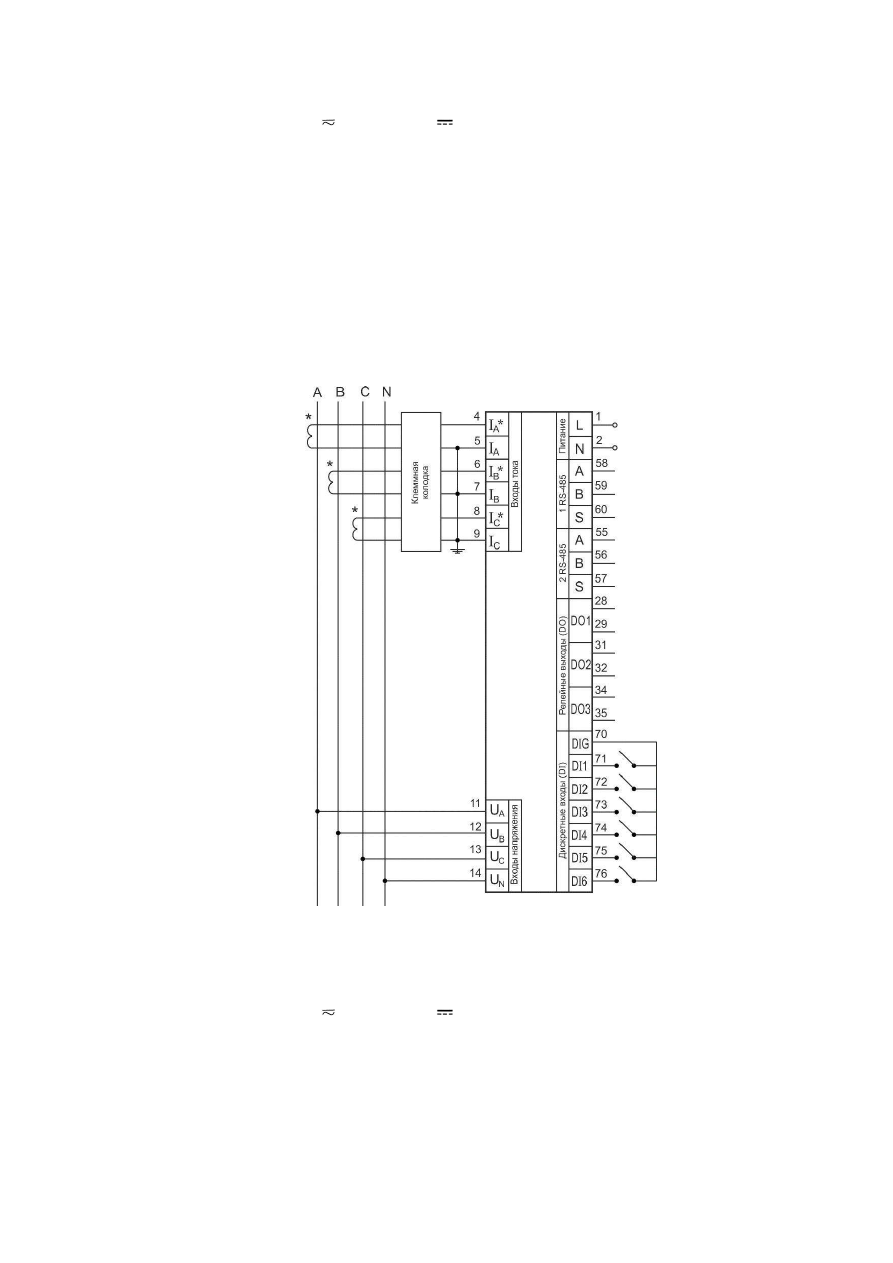

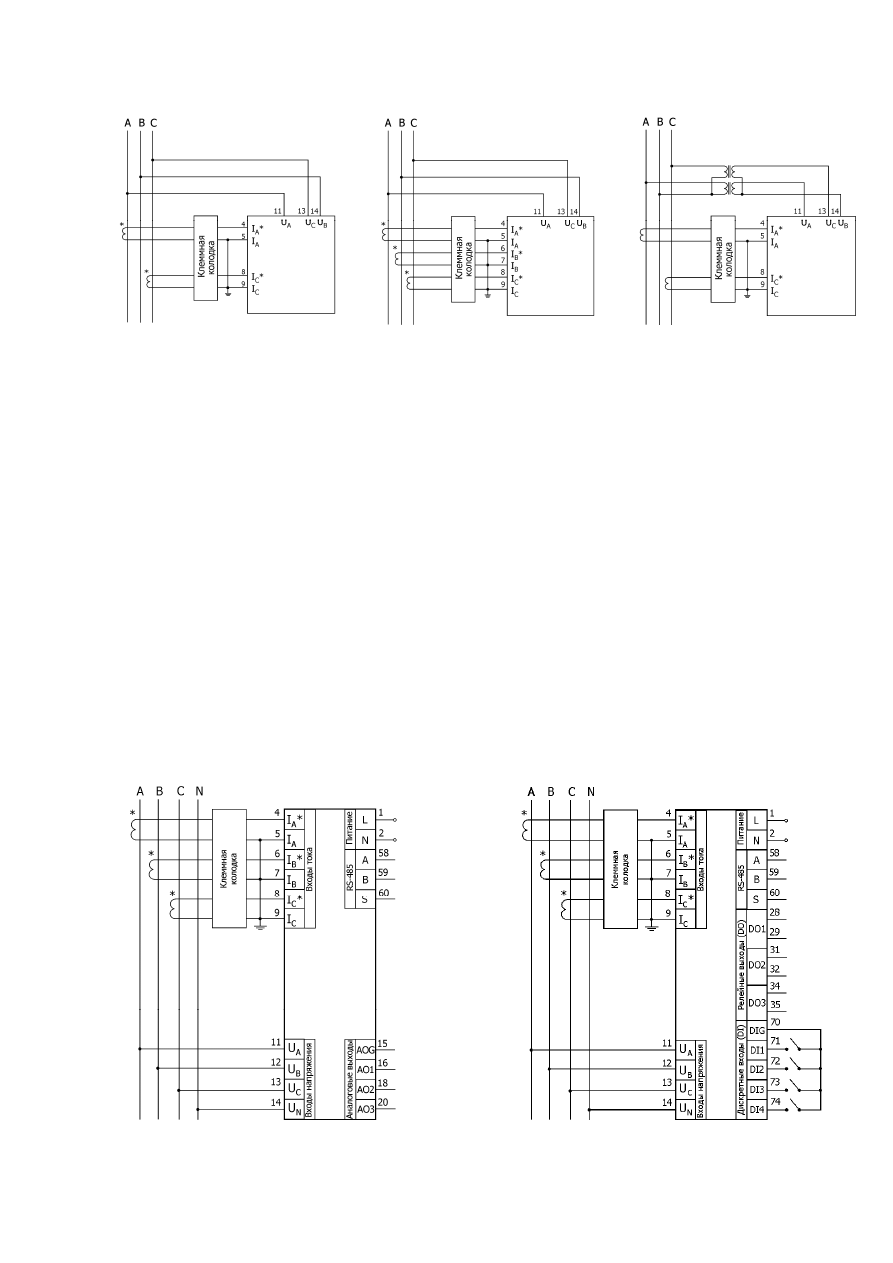

Схему
подключения
можно
изменить
(
уставка
),
за
исключением
модификации
А
повышенной
точности
PD194PQ-
T-A(A1)
и
прибора
с
номинальным
фазным
напряжением
380
В
(
только
4-
проводная
схема
).
(4)
У
щитового
прибора
аналоговые
выходы
имеются
у
модификаций
К
и
N:
два
выхода
–
при
заказе
выходов
с
номи
-
нальным
током
5
мА
(
выходы
типа
0-5
мА
или
± 5
мА
),
три
выхода
–
в
остальных
случаях
щитового
прибора
.
(5)
В
зависимости
от
модификации
прибора
–

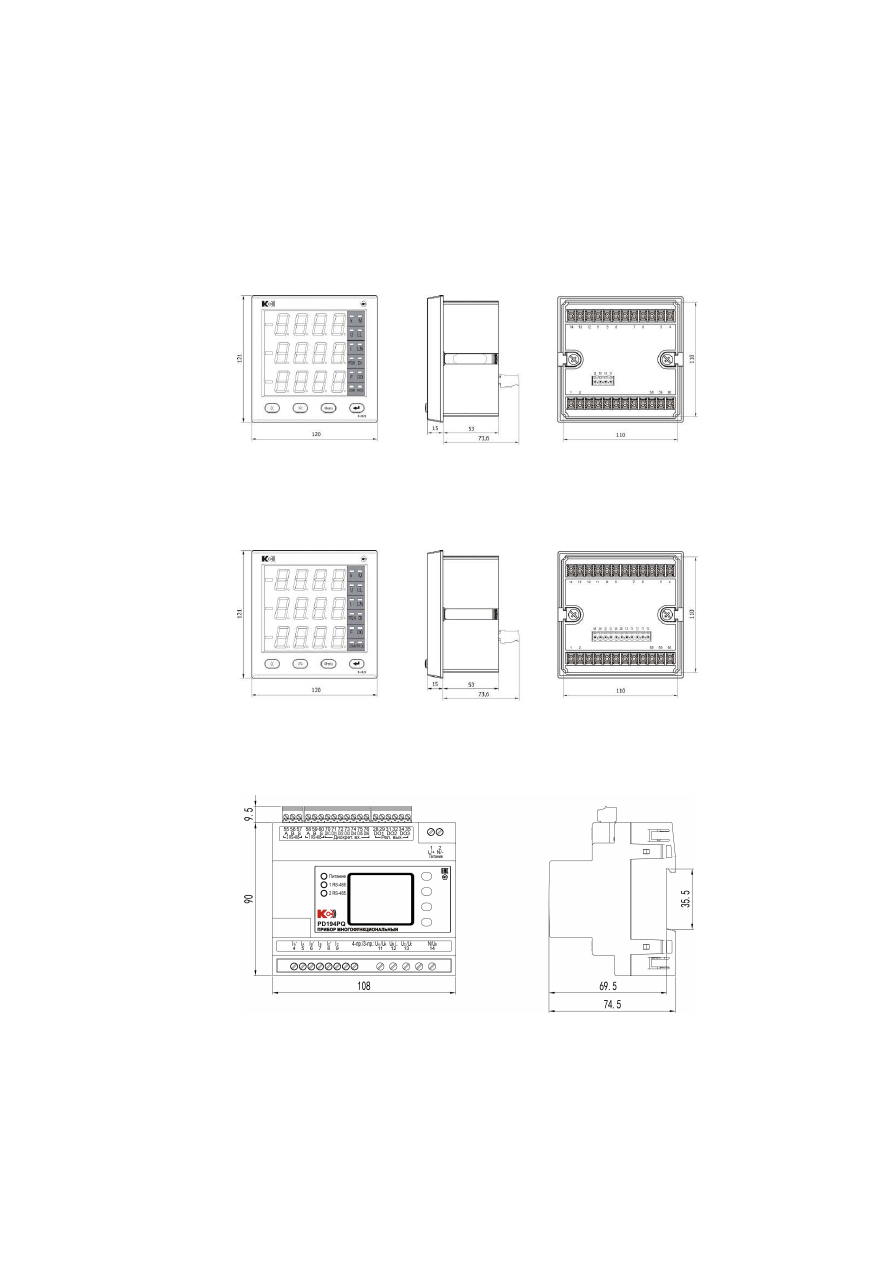

см
.
рис
. 2.1
и
2.2.
(6)
По
заказу
может
быть
установлен
порт
со
скоростью
передачи
до
38400
бит
/
с
.
(7)
Опции
меню
.
По
заказу
может
быть
поставлен
прибор
с
опциями
0,1; 0,2
и
0,5
секунды
.
(8)
При
транспортировании
самолетом
приборы
должны
быть
размещены
в
отапливаемых
герметизированных
отсеках
.
Таблица
2.3 –
Допустимые
кратковременные
перегрузки
на
измерительных
входах
тока
Кратность
тока
(1)
Число
перегрузок
Длительность
каждой
перегрузки
,
с
Интервал
между
двумя
перегрузками
,
с
7
2
15
60
10
5
3
2,5
Примечания
:
(1)
Кратность
тока
относительно
номинального
значения
.
Далее
в
таблицах
погрешностей
символом
φ
обозначен
сдвиг
фазы
напряжения
относительно
фазы
тока
.
Для
ак
-
тивной
мощности
номинальный
сдвиг
фазы
равен
0° (cos(
φ
) = 1),
для
реактивной
мощности
–
равен
90° (sin(
φ
) = 1).
Далее
в
таблицах
погрешностей
используются
номинальные
значения
на
входе
прибора
:
напряжение
U
н
,
ток
I
н
,
ак
-
тивная
мощность
P
н
,
реактивная
мощность
Q
н
,
полная
мощность
S
н
.
Их
величина
определяется
согласно
таблице
5
(
указана
в
столбцах
"
Значение
")
в
зависимости
от
номинального
тока
I
н
,
номинального
линейного
напряжения
U
нл
и
/
или
номинального
фазного
напряжения
U
нф
,
которые
указаны
на
приборе
.
Таблица
2.4 –
Номинальные
значения
Значение
Параметр
в
3-
фазн
. 3-
пров
.
схеме
в
3-
фазн
. 4-
пров
.
схеме
фазное
-
U
НФ
Номинальное
напряжение
U
Н
линейное
U
НЛ
U
НЛ
Номинальный
ток
по
фазе
I
Н
I
Н
фазная
-
U
НФ
I
Н
Номинальная
мощность
активная
P
Н
,
реактивная
Q
Н
,
полная
S
Н
суммарная
√
3
·
U
НЛ
I
Н
3U
НФ
I
Н
В
таблице
2.5
представлены
пределы
допускаемых
основных
погрешностей
измерения
приборов
и
нормальные
области
измерений
,
в
которых
эти
погрешности
обеспечиваются
.
Формулы
расчета
основных
погрешностей
измерения
приведены
в
разделе
6 «
Методика
поверки
»
в
подразделе
6.5.5.
Таблица
2.5 –
Основные
погрешности
измерения
Измеряемая
величина
Нормальная
область
измерений
(1)
Пределы
допускаемой
основной
погрешности
измерения
Действующее
значение
линейного
или
фазного
напряжения
0,2U
Н
≤
U
≤
1,2U
Н
приведенной
:
± 0,2 %
(2)
; ± 0,5 %
Действующее
значение
напряжения
нулевой
последовательности
0
≤
U
≤
1,2U
н
приведенной
:
± 0,5 % (2); ± 1 %
Действующее
значение
фазного
тока
0,02I
Н
≤
I
≤
1,2I
Н
приведенной
± 0,2 %
(2)
; ± 0,5 %
Действующее
значение
тока
нулевой
последовательности
0
≤
I
≤
1,2I
н
приведенной
:
± 0,5 % (2); ± 1 %
Активная
мощность
по
фазе
,
суммарная
активная
мощность
φ
= 0°
Реактивная
мощность
по
фазе
,
суммарная
реактивная
мощность
φ
= 90°
Полная
мощность
по
фазе
,
суммарная
полная
мощность
0,8U
Н
≤
U
≤
1,2U
Н
и
0,02I
Н
≤
I
≤
1,2I
Н
или
0,2U
Н
≤
U
≤
1,2U
Н
и
0,05I
Н
≤
I
≤
1,2I
Н
φ
= 0°
приведенной
:
± 0,5 %
Коэффициент
мощности
в
фазе
,
общий
коэффициент
мощности
cos(
φ
) = ± (0,1...1…0,1)
0,8U
Н
≤
U
≤
1,2U
Н
0,2I
Н
≤
I
≤
1,2I
Н
приведенной
:
± 0,5 %
(2)
; ± 1,0 %
Частота
0,2U
Н
≤
U
≤
1,2U
Н
абсолютной
:
± 0,01
Гц
Примечания
:
(1)
Частота
входного
тока
и
напряжения
равна
45…55
Гц
,
кроме
приборов
c
периодом
обновления
результатов
измерений
в
регистрах
прибора
равным
0,1
секунды
,
для
которых
частота
входного
тока
и
напряжения
равна
48…52
Гц
.
Напря
-
жение
питания
–
по
таблице
2.2.
Значения
I
Н
и
U
Н
приведены
в
таблице
2.4.
(2)
Для
модификации
A (PD194PQ-
T-A
).
