KOMПAC-3D V7. руководство - часть 25

Настройка параметров текущего чертежа 387

• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с открытой вкладкой Текущий чертеж.

В левой части вкладки располагается дерево элементов чертежа, в которых

могут быть установлены, настроены те или иные параметры. В правой части

в зависимости от выбранного элемента появляется соответствующая панель,

на которой можно установить соответствующие параметры.

4.4.1. Установка шрифта

Для установки шрифта:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Шрифт по умолчанию. В правой части появится

панель для установки шрифта по умолчанию, показанная на рис. 4.43.

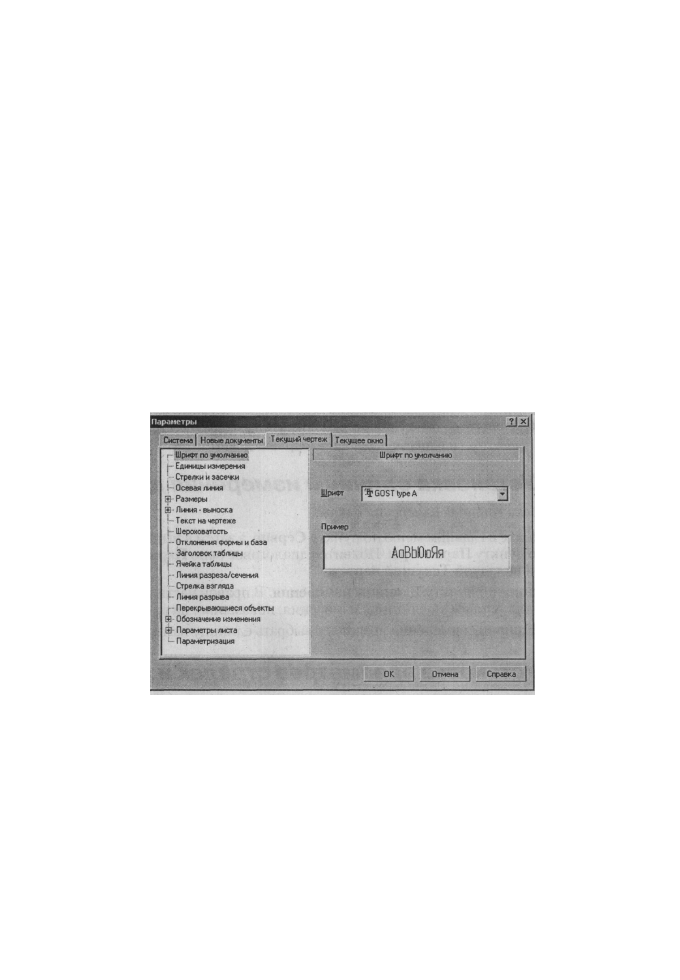

Рис. 4.43. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Шрифт по умолчанию

Панель Шрифт по умолчанию позволяет выбрать шрифт для использова-

ния по умолчанию во всех текстовых надписях новых или текущего графи-

ческого документа (кроме основной надписи чертежа) или в тексте новых

или текущего текстовых документов.

Для установки нужного шрифта по умолчанию:

• щелкните по стрелке, направленной вниз, в раскрывающемся списке

Шрифт. Частично раскроется список, установленных в системе шриф-

тов. Для просмотра всех шрифтов можно использовать бегунок;

• щелкните мышью по нужному шрифту. В текстовом окне Пример бу-

дет показан вид выбранного шрифта.

388 Создание чертежа

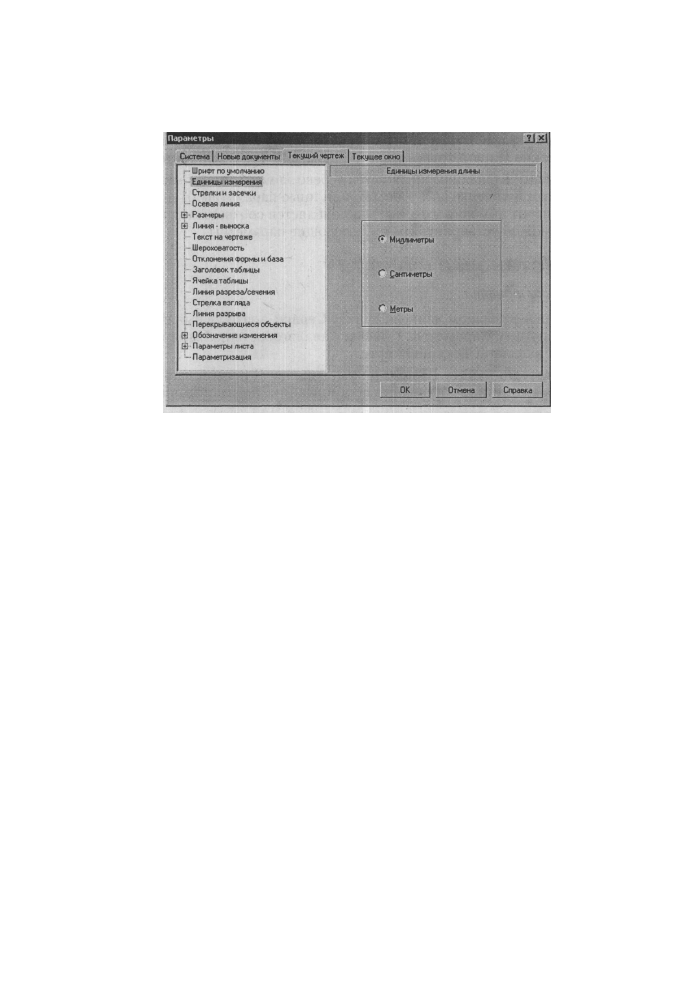

Рис. 4.44. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Единицы измерения длины

4.4.2. Установка единицы измерения длины

Для установки единицы измерения длины:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Единицы измерения. В правой части появится па-

нель для установки единицы измерения, показанная на рис. 4.44.

Панель Единицы измерения позволяет выбрать единицу измерения длины.

4.4.3. Установка параметров стрелок и засечек

Для установки параметров стрелок и засечек:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Стрелки и засечки. В правой части появится па-

нель Стрелки и засечки для установки параметров изображения стре-

лок и засечек, показанная на рис. 4.45.

В разделе Стрелки размерных линий имеется переключатель Зачернять,

который позволяет представить стрелку с зачернением или без него. По
умолчанию опция выключена, стрелки отрисовываются линиями. В правой
части раздела показывается внешний вид стрелки. Он позволяет оценить сде-
ланные изменения. Настройка зачернения стрелки распространяется на все
объекты документа, имеющие в своем составе стрелки:

Настройка параметров текущего чертежа 389

Рис. 4.45, Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Стрелки и засечки

• размеры всех типов;
• обозначения допусков формы;
• линии разреза/сечения;
• стрелки направления взгляда;
• линии-выноски всех типов (простые, позиционные, обозначения мар-

кировки и клеймения);

• обозначения шероховатости на полке.
В разделе Стрелки отметок уровней имеется переключатель Основная,

который позволяет отрисовывать основными линиями стрелки отметок
уровней (при простановке размеров высоты). По умолчанию опция выключе-.
на, и стрелки отрисовываются тонкими линиями. Изменение состояния оп-
ции отражается на примере стрелки.

В поле 1 - длина стрелки, мм можно задать высоту (длину) стрелки в мм.

В поле 2 - расстояние до полки, мм можно задать расстояние от стрелки до
полки в мм.

В разделе Засечки имеется переключатель Основная, который позволяет

отрисовывать основными линиями засечки. По умолчанию опция выключе-
на, и засечки отрисовываются тонкими линиями. Изменение состояния оп-

ции отражается на примере засечки в правой части раздела.

Настройка отрисовки засечек распространяется на все объекты, которые

имеют (или могут иметь) в своем составе засечки:

• размеры всех типов;
• простые линии-выноски;
• обозначения шероховатости на полке.

390 Создание чертежа

Рис. 4.46. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Осевая линия

После завершения настройки отрисовок стрелок и засечек нажмите кноп-

ку ОК. При настройке текущего документа сделанные изменения будут отоб-

ражаться на экране. При настройке новых документов изменения вступят в

силу при их создании. Для выхода из диалога без сохранения изменений наж-

мите кнопку Отмена.

4ЛЛ. Установка параметров осевой линии

Для установки параметров осевой линии:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Осевая линия. В правой части появится панель

Осевая линия, показанная на рис. 4.46.

Это диалоговое окно позволяет настроить внешний вид осевых линий,

создаваемых с помощью команд Осевая линия по двум точкам и Обозначе-

ние центра. Для большего удобства в диалоговое окно включен поясняющий

рисунок.

В поле 1 - выход линии за контур, мм можно ввести значение выхода осе-

вой линии за контур в мм или установить его с помощью счетчика.

В поле 2 - пунктир, мм можно ввести значение длины пунктира в мм или

установить его с помощью счетчика.

В поле 3 - промежуток, мм можно ввести значение длины промежутка

между соседними пунктирами в мм или установить его с помощью счетчика.

В разделе 4 - штрих, мм можно ввести значение длины штриха в мм или ус-

тановить его с помощью счетчика. Согласно ГОСТ осевые линии должны начи-

наться и заканчиваться штрихами. Чтобы выполнить это требование, при отри-

совке осевых линий производится пропорциональное изменение длин штрихов.

Настройка параметров текущего чертежа 391

Если при расчете длины штриха должно учитываться условие попадания

полученного значения в диапазон, заданный стандартом (5-30 мм), выберите

вариант автоопределение длины.

Если нужно, чтобы длина штриха не превышала определенного значения

(без учета требований стандарта), выберите вариант длина не более, мм а затем

введите или установите с помощью счетчика значение максимальной длины.

В поле 5 - размер «крестика», мм можно задать длину штрихов, образу-

ющих перекрестие в центре объекта при создании обозначения центра в виде

«крестика». Во всех остальных случаях длина центральных штрихов будет

определяться системой автоматически.

После завершения настройки параметров отрисовки осевых линий наж-

мите кнопку ОК.

Если настройка производится для текущего документа, то все имеющиеся

в нем осевые линии и обозначения центра, созданные с настройками по умол-

чанию, будут перерисованы. Осевые линии и обозначения центра, при фор-

мировании которых параметры отрисовки «по умолчанию» были изменены,

останутся прежними.

Для выхода из диалогового окна без сохранения изменений нажмите

кнопку Отмена.

4,4.5. Установка параметров размера

Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68. Раз-

меры на чертеже указывают размерными числами, размерными и выносными

линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах

без указания единиц измерения. В тех случаях, когда необходимо применять

другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее се-

редине. Зазор между размерным числом и размерной линией должен быть

около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм.

Размерная линия проводится параллельно отрезку, размер которого над

ней наносится. Ее проводят между выносными линиями, проведенными пер-

пендикулярно размерным линиям. Допускается размерные линии проводить

непосредственно к линиям видимого контура, осевым и центровым. В отдель-

ных случаях размерная линия может проводиться не перпендикулярно вы-

носной. Не рекомендуется в качестве размерных линий использовать контур-

ные, осевые, центровые и выносные линии.

К параметрам размера можно отнести:

• параметры отрисовки размера;
• параметры размерной надписи;
• точности размерных надписей.

Для установки параметров отрисовки размеров:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

392 Создание чертежа

• щелкните по пункту Размеры, а затем по пункту Параметры. В правой

части появится панель Параметры отрисовки размеров, показанная на
рис. 4.47.

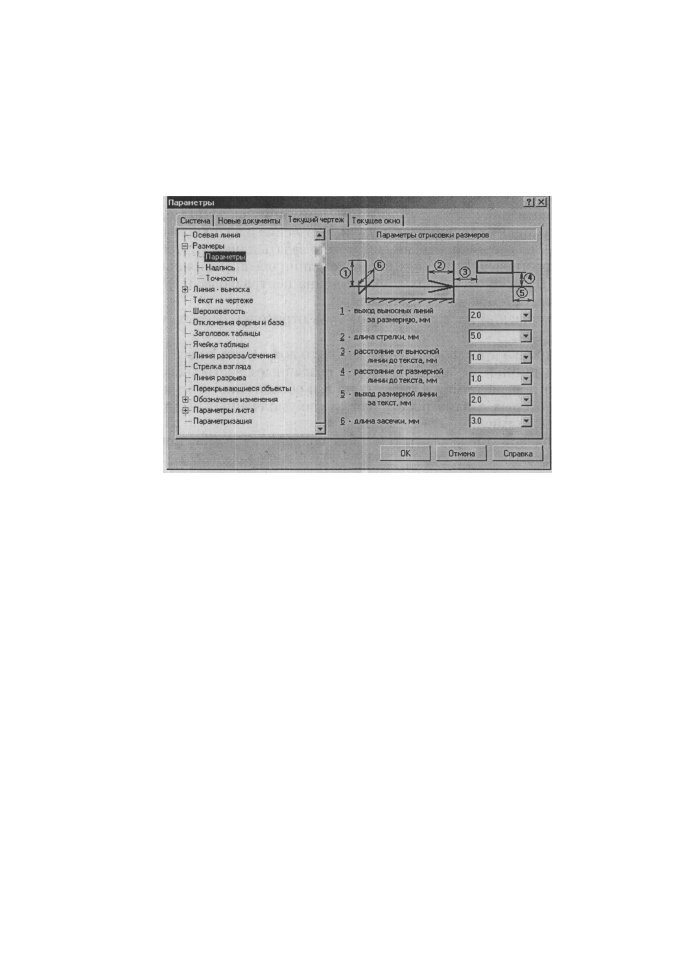

Рис. 4.47. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры отрисовки размеров

Панель Параметры отрисовки размеров позволяет настроить внешний

вид проставляемых размеров. Для большего удобства в панели включен по-

ясняющий рисунок. Параметрами отрисовки размеров являются:

• выход выносной линии за размерную, мм;
• длина стрелки, мм;
• расстояние от выносной линии до текста, мм;
• расстояние от размерной линии до текста, мм;
• выход размерной линии за текст, мм;
• длина засечки, мм.
Можно использовать значения параметров по умолчанию, а можно ввести

или выбрать их из раскрывающихся списков. Введенные значения будут до-

бавляться в список и сохраняться в течение сеанса работы системы КОМ-

ПАС. Настройка распространяется на все объекты документа, имеющие в

своем составе стрелки или засечки:

• размеры всех типов;
• обозначения допусков формы;
• линии разреза/сечения;

• стрелки направления взгляда;
• линии-выноски всех типов (простые, позиционные, обозначения мар-

кировки и клеймения);

• обозначения шероховатости на полке.

Настройка параметров текущего чертежа 393

После завершения настройки параметров отрисовки размеров щелкните

по кнопке ОК. Для выхода из диалога без сохранения изменений щелкните

по кнопку Отмена.

Перейдем теперь к установке параметров размерной надписи. Все надпи-

си и размерные числа на чертежах должны выполняться шрифтами, предус-

мотренными ГОСТ 2.304—81 «Шрифты чертежные». Эти шрифты включа-

ют русский, латинский и греческий алфавиты, а также арабские и римские

цифры.

Стандарт устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7;

10; 14; 20; 28; 40. Размер шрифта h определяет высоту прописных (заглавных)

букв и цифр в миллиметрах.

Стандартом установлены следующие два типа шрифта в зависимости от

толщины d линий шрифта: тип A (d = l/14h) без наклона и с наклоном око-

ло 75° к горизонтальной строке; тип Б (d = 1/1 Oh) без наклона и с наклоном

под 75°.

Для установки параметров размерной надписи:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-
рытой вкладкой Текущий чертеж;

• щелкните по пункту Размеры, а затем по пункту Надпись. В правой

части появится панель Параметры размерной надписи, показанная на
рис. 4.48.

liiii

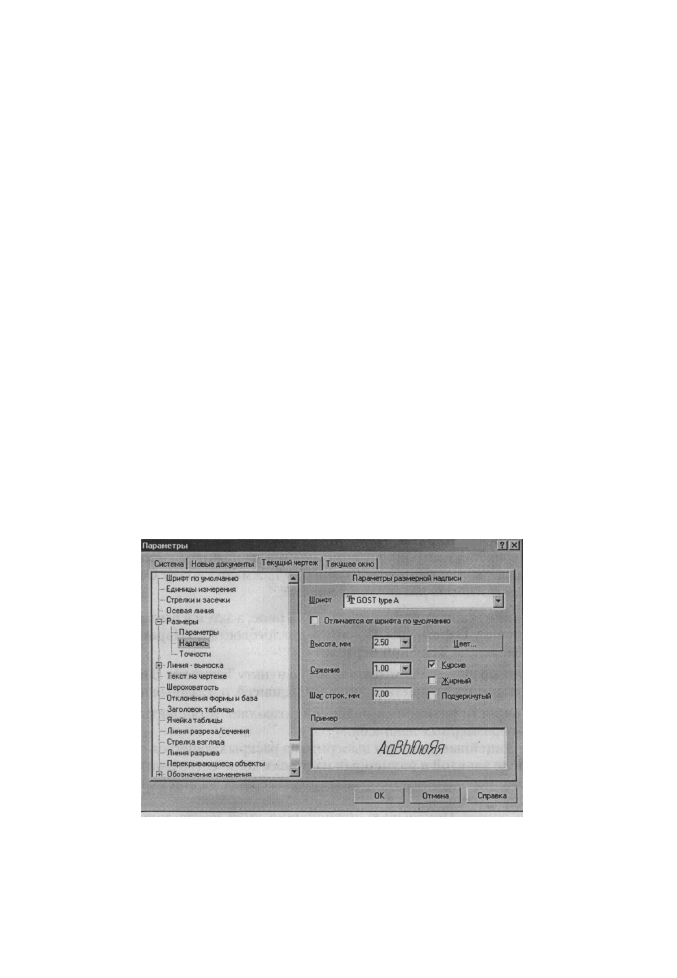

РИС. 4.48. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры размерной надписи

Панель Параметры размерной надписи позволяет назначить параметры,

которые будут использоваться по умолчанию при вводе текстовых фрагмен-
тов в документы.

394 Создание чертежа

Для установки нужного шрифта:

• щелкните в раскрывающемся списке Шрифт по стрелке, направленной

вниз. Частично раскроется список, установленных в системе шрифтов.

Для просмотра всех шрифтов можно использовать бегунок;

• щелкните мышью по нужному шрифту. В окне Пример будет показан

вид выбранного шрифта;

• щелкните по кнопке ОК для подтверждения сделанного выбора.

Для того, чтобы изменить шрифт для каких-либо объектов (например, для

надписей в обозначениях шероховатости или для ячейки таблицы) включите

опцию Отличается от шрифта по умолчанию и выберите другой шрифт. При

этом последующие изменения шрифта по умолчанию не будут оказывать

влияния на локальный шрифт, выбранный для объекта. Напротив, при вык-

лючении опции Отличается от шрифта по умолчанию для объектов данного

типа вновь будет использоваться шрифт по умолчанию.

Раскрывающийся список Высота, мм, служит для установки высоты

шрифта надписи.

Раскрывающийся список Сужение, мм, служит для установки величины

сужения.

Текстовое поле Шаг строк, мм служит для введения значения расстояния

(в миллиметрах) между строками текста.

Кнопка Цвет вызывает соответствующее диалоговое окно для назначения

цвета надписи.

Флажки Курсив, Жирный, Подчеркнутый устанавливают вид надписи.

После завершения настройки параметров текста нажмите кнопку ОК. Для

выхода из диалога без сохранения изменений нажмите кнопку Отмена.

Для установки точности размерных надписей:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Размеры, а затем по пункту Точности. В правой части

появится панель Точности размерных надписей, показанная на рис. 4.49.

Панель Точности размерных надписей позволяет установить параметры

формирования размерных надписей.

В разделе Линейные размеры выберите из раскрывающегося списка Чис-

ло знаков после запятой в размерных надписях количество знаков после за-

пятой, которые необходимо отображать в размерных надписях при проста-

новке линейных размеров.

Включите опцию Показывать незначащие нули после запятой, чтобы

размерные надписи всегда содержали указанное количество знаков после

запятой. В этом случае в размерные надписи будут автоматически добав-

ляться нули.

В разделе Угловые размеры выберите вариант точности отображения зна-

чений в размерной надписи при простановке угловых размеров: Градусы,

Минуты или Секунды.

Настройка параметров текущего чертежа 395

Рис. 4.49. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Точности размерных надписей

В последнем разделе введите в раскрывающемся списке Номер, начиная с

которого не вносить квалитет в размерную надпись - номер квалитета.

Например, если установить в этом поле значение 9, то наименования всех

квалитетов с номерами 9, 10, 11 и т.д. не попадут в размерные надписи. Эле-

мент управления доступен при выключенной опции Показывать все.

Чтобы квалитет всегда отображался в размерной надписи, включите эту

опцию Показывать все.

После завершения настройки точности размеров нажмите кнопку ОК.

Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

Перейдем теперь к установке параметров для Линии-выноски.

Что касается параметров установки Текста над/под полкой, Наклонного

текста и Текста обозначения позиций, то все они имеют практически такую

же панель, которая использовалась для установки параметров Размерной

надписи в размерах.

4.4.6. Установка параметров линии-выноски

К параметрам линии-выноски можно отнести:

• параметры текста над/под полкой;
• параметры наклонного текста;
• параметры текста обозначения позиций;
• размеры знаков.

Для установки параметров текста над/под полкой:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

396 Создание чертежа

• щелкните по пункту Линия-выноска, а затем по пункту Текст над/под

полкой. В правой части появится панель Параметры текста над/под

полкой, показанная на рис. 4.50.

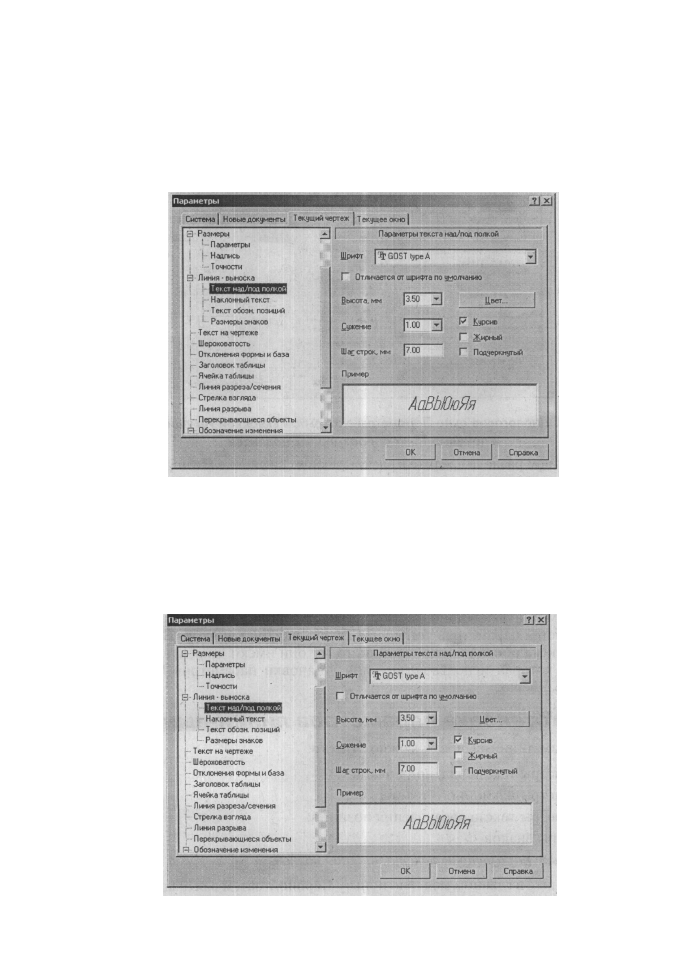

Рис. 4.50. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры текста над/под полкой

Для установки параметров наклонного текста:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

РИС. 4.51. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры наклонного текста

Настройка параметров текущего чертежа 397

• щелкните по пункту Линия-выноска, а затем по пункту Наклонный

текст. В правой части появится панель Параметры наклонного текста,
показанная на рис. 4.51.

Для установки параметров текста обозначения позиций:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-
рытой вкладкой Текущий чертеж;

• щелкните по пункту Линия-выноска, а затем по пункту Текст обозн.

позиций. В правой части появится панель Параметры текста обозна-
чения позиций, показанная на рис. 4.52.

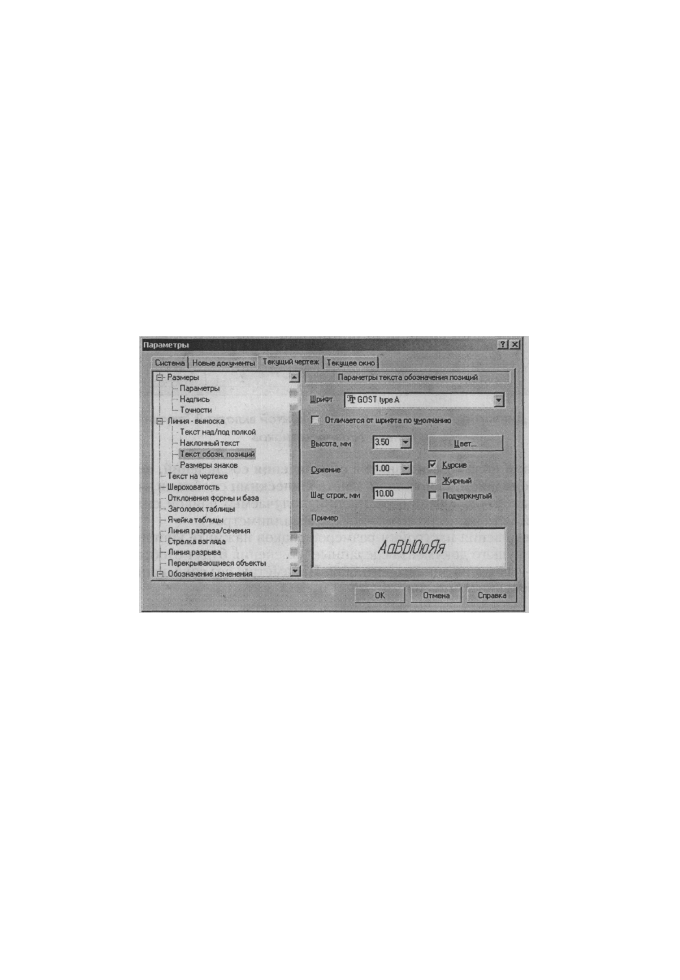

Рис. 4.52. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры текста обозначения позиций

Для установки размеров знаков на линии-выноски:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Линия-выноска, а затем по пункту Размеры знака.

В правой части появится панель Размеры знаков, показанная на рис. 4.53.

Панель Размеры знаков позволяет задать размеры окружности знака мар-

кирования и треугольника знака клеймения.

В текстовом поле Диаметр окружности знака маркирования, мм вводит-

ся значение диаметра окружности знаков маркирования (в миллиметрах).

Согласно ГОСТ 2.314-68, этот диаметр должен быть от 10 до 15 мм.

В текстовом поле Высота треугольника знака клеймения, мм вводится

значение высоты треугольников знаков клеймения (в миллиметрах). Соглас-

но ГОСТ 2.314-68, эта высота должна быть от 10 до 15 мм.

398 Создание чертежа

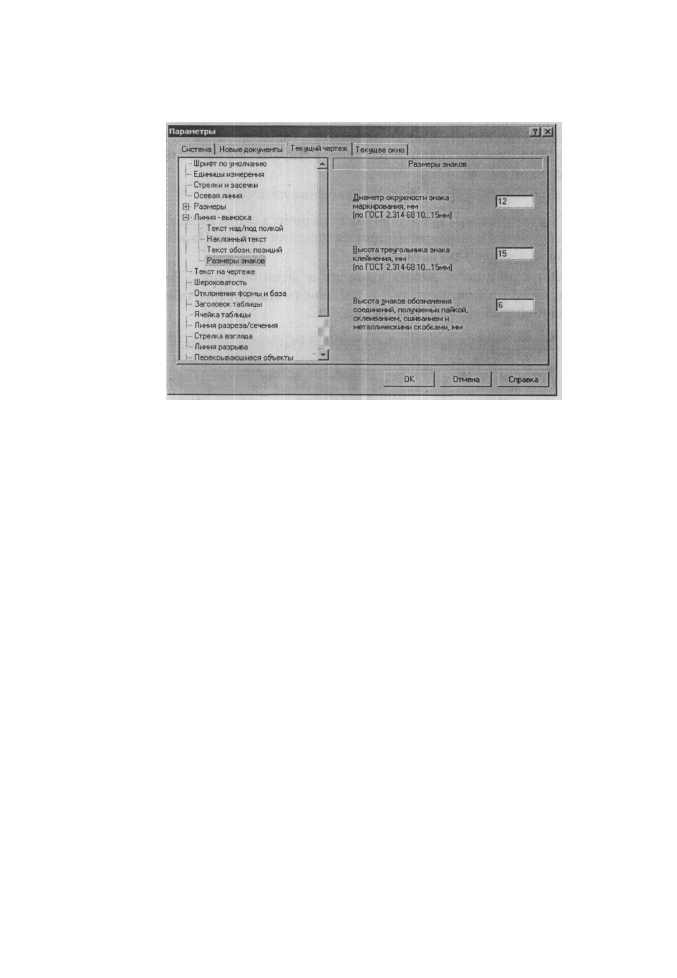

Рис. 4.53. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Размеры знаков

В текстовом поле Высота знаков обозначения соединений, получаемых

пайкой, склеиванием, сшиванием и металлическими скобками, мм. вводит-

ся высота знаков обозначения соединений, получаемых пайкой, склеиванием,

сшиванием и металлическими скобками (в миллиметрах).

После завершения настройки размеров знаков нажмите кнопку ОК. При

настройке текущего документа сделанные изменения будут отображаться на

экране. Для выхода из диалогового окна Параметры без сохранения измене-

ний нажмите кнопку Отмена.

4.4.7. Установка параметров текста
на чертеже и в таблице

Для установки параметров текста на чертеже (заголовке таблицы, ячейке

таблицы):

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Текст на чертеже (Заголовок таблицы, Ячейка

таблицы). В правой части появится панель Параметры текста на чер-

теже (Параметры текста заголовка таблицы, Параметры текста ячей-

ки таблицы) для представления текста, показанная на рис. 4.54.

Аналогичная панель по форме появится и при щелчке по пункту Ячейка

таблицы (Заголовок таблицы), только с другим названием — Параметры

текста ячейки таблицы (Параметры текста заголовка таблицы).

Панель Параметры текста на чертеже (Параметры текста заголовка таб-

лицы, Параметры текста ячейки таблицы) позволяет назначить различные

Настройка параметров текущего чертежа 399

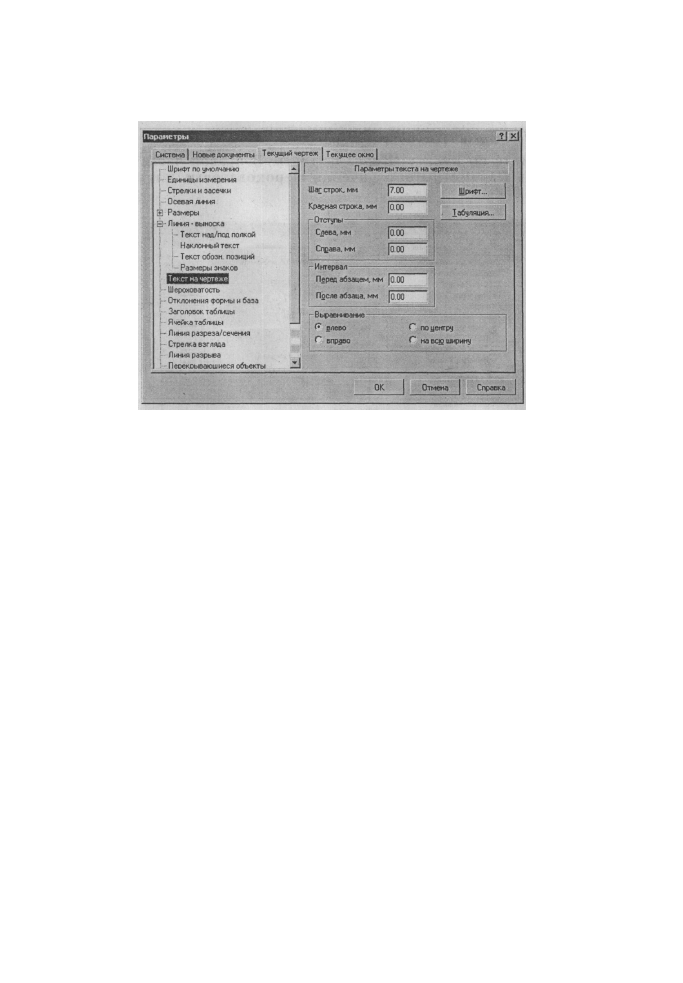

Рис. 4.54. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры текста на чертеже

параметры текста, которые будут использоваться по умолчанию при вводе

соответствующих надписей.

В поле Шаг строк, мм устанавливается расстояние между строками текста.

В поле Красная строка, мм устанавливается величина отступа вправо от

границы абзаца в его первой строке.

В разделе Отступы устанавливаются величины отступа слева и справа.

В поле Слева, мм устанавливается величина отступа слева.

В поле Справа, мм устанавливается величина отступа справа.

В разделе Интервал устанавливаются величины интервала перед и после абзаца.

В поле Перед абзацем, мм устанавливается величина интервала перед абзацем.

В текстовом поле После абзаца, мм устанавливается величина интервала

после абзаца.

В разделе Выравнивание с помощью переключателей назначается нужный

способ выравнивания абзацев (влево, вправо, по центру и на всю ширину).

Кнопка Шрифт вызывает диалоговое окно Параметры шрифт для наст-

ройки параметров шрифта.

Кнопка Табуляция вызовет диалоговое окно Табуляция для настройки

параметров табуляции.

После завершения настройки параметров абзаца щелкните по кнопке ОК.

Для выхода из диалогового окна Параметры без сохранения изменений

щелкните по кнопке Отмена.

4.4.8. Установка параметров шероховатости

Для установки параметров шероховатости:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

400 Создание чертежа

рытой вкладкой Текущий чертеж;

• щелкните по пункту Шероховатость. В правой части появится

панель Параметры обозначения шероховатости, показанная на

рис. 4.55.

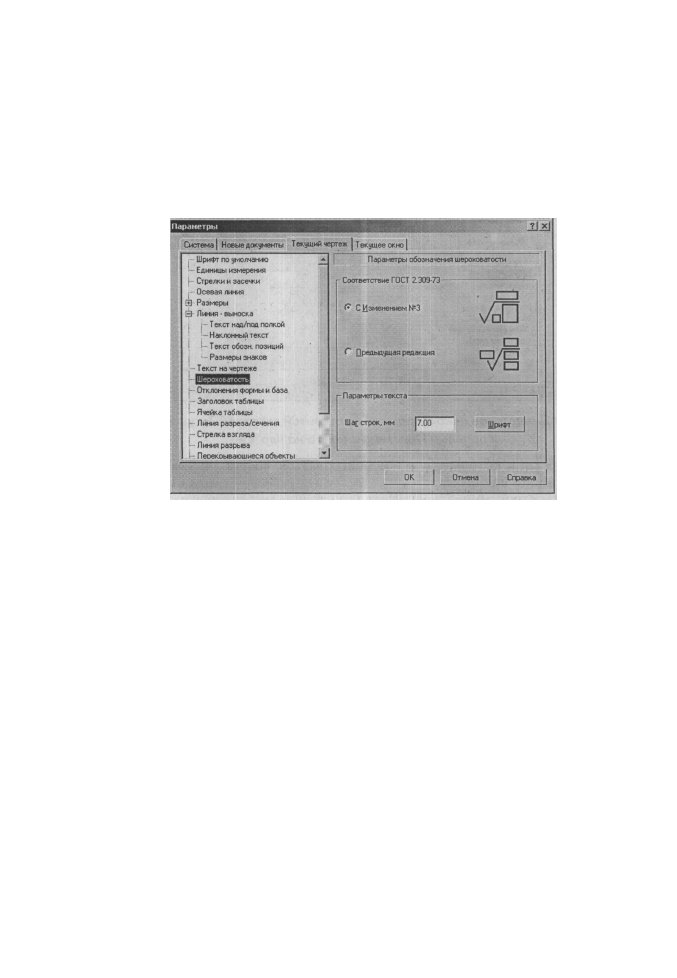

Рис, 4.55. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры обозначения шероховатости

В разделе Соответствие ГОСТ 2.309-73 можно выбрать один из двух вари-

антов: С изменением № 3 и Предыдущая редакция. Выбор одной из двух оп-

ций, позволяет выбрать структуру обозначений шероховатости в чертеже.

При этом все имеющиеся в нем обозначения шероховатости перестраивают-

ся согласно выбранной опции.

Раздел Параметры текста позволяет настроить текст в обозначениях ше-

роховатости поверхностей. Выбрав структуру обозначения и задав парамет-

ры текста, щелкните по кнопке ОК. Для выхода из диалога без изменения

настроек щелкните по кнопке Отмена.

4 Л . 9 . Установка параметров формы и базы

Для установки параметров отклонения формы и базы:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Отклонение формы и базы. В правой части поя-

вится панель Параметры отрисовки отклонения формы и базы, пока-

занная на рис. 4.56, которая позволяет назначить параметры, которые бу-

дут использоваться по умолчанию при простановке допусков формы и

расположения, а также обозначении баз.

Настройка параметров текущего чертежа 401

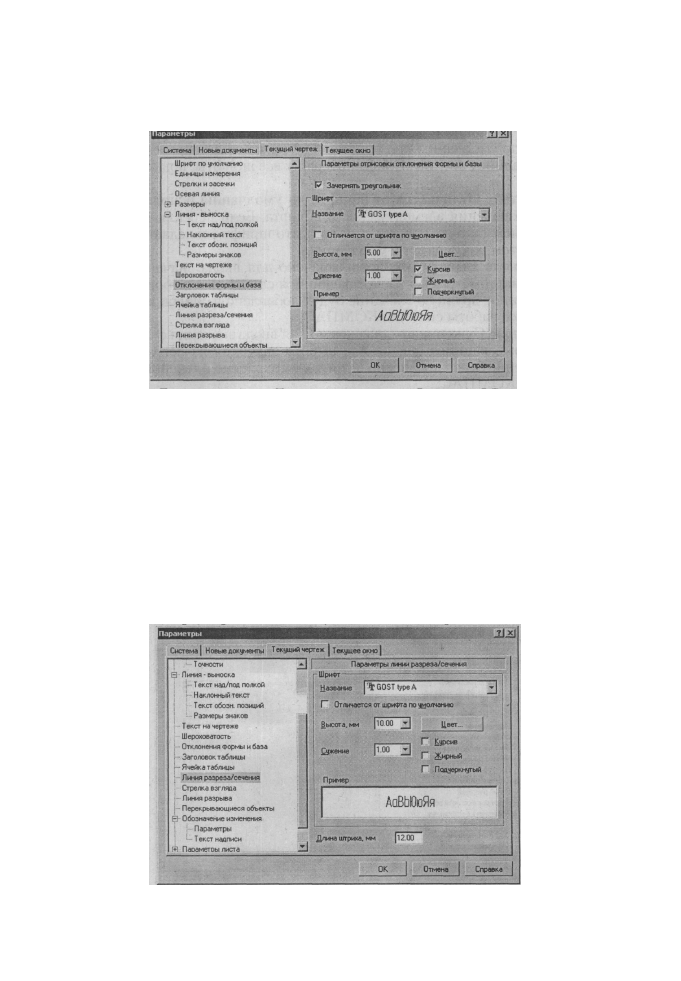

Рис. 4.56. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры отрисовки отклонение формы и базы

4.4.10. Установка параметров текста на линии

разреза/сечения у стрелке взгляда

Для установки параметров текста на линии разрез/сечения(стрелки взгляда):

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-
рытой вкладкой Текущий чертеж;

• щелкните по пункту Линия разреза/сечения (Стрелка взгляда). В

правой части появится панель Параметры линии разреза/сечения

(Параметры стрелки взгляда), показанная на рис. 4.57.

РИС. 4.57. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры линии разреза/сечения

402 Создание чертежа

Это диалоговое окно позволяет назначить параметры, которые будут ис-

пользоваться по умолчанию при простановке текста линии разреза/сечения.

Раскрывающийся список Шрифт содержит все шрифты, подключенные в

Windows.

Переключатель Отличается от шрифта по умолчанию используется для

локального назначения элементу своего шрифта. Если переключатель вык-

лючен (нет в нем галочки) то это означает, что шрифт совпадает с установ-

ленным шрифтом документа по умолчанию.

Текстовое поле Высота, мм предназначено для ввода значения высоты

символов (в миллиметрах), а раскрывающийся список для выбора значения

из него. Введенное вручную значение будут добавлено в список и сохранено

в течение сеанса работы системы КОМПАС.

Текстовое поле Сужение предназначено для ввода значения сужения сим-

волов, а раскрывающийся список для выбора значения из него. Введенное

вручную значение будут добавлено в список и сохранено в течение сеанса ра-

боты системы КОМПАС.

Кнопка Цвет вызывает диалоговое окно Выбор цвета для выбора цвета

текста.

Включенная опция Курсив задает курсивное начертание символов.

Включенная опция Жирный задает утолщенное начертание символов.

Включенная опция Подчеркнутый задает подчеркнутое начертание символов.

В тестовом поле Пример показывается внешний вид текста. Это позволя-

ет оценить сделанные изменения.

После завершения настройки параметров щелкните по кнопке ОК. Для

выхода из диалогового окна Параметры без сохранения изменений щелкни-

те по кнопке Отмена.

Аналогичная панель по форме появится и при щелчке по пункту Стрелка взгля-

да, только соответственно с другим названием - Параметры стрелки взгляда.

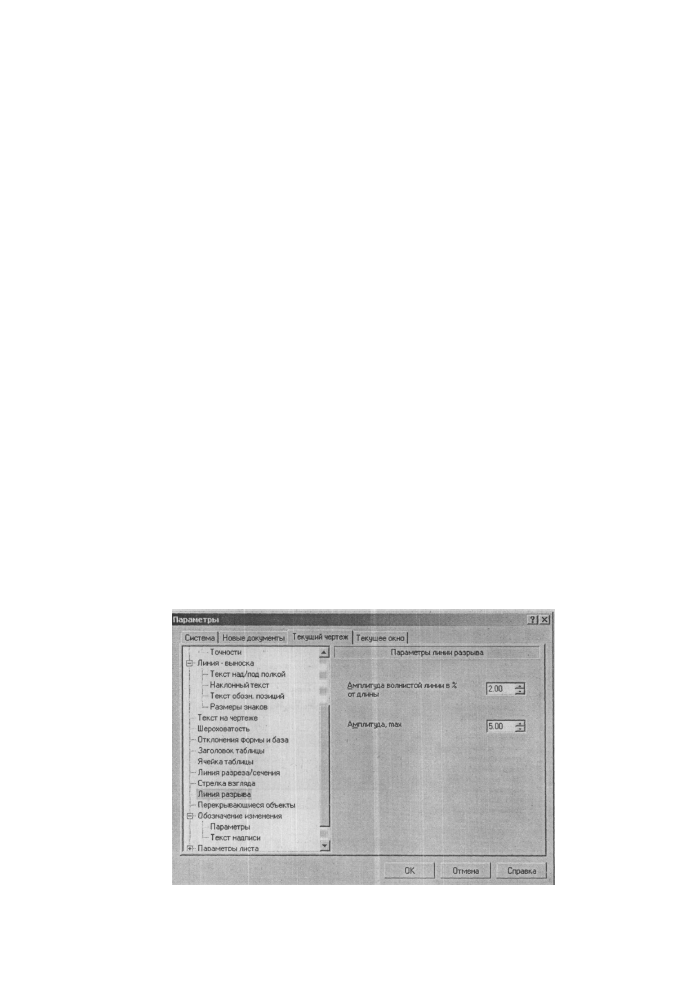

Рис. 4.58. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры линии разрыва
