Панель свойств: Линейный размер имеет две вкладки Размер и Парамет-

ры, каждая из них имеет свой набор полей и кнопок.

На вкладке Размер первые три сдвоенные поля служат для ввода координат

соответственно точек выхода первой т1 (х1,у1)и второй т2 (х2, у2) выносных

линий, а третья тЗ (хЗ, уЗ) для определения местоположения размерной линии.

Кнопки раздела Тип определяют направление расположения размерной ли-

нии соответственно: Параллельно объекту, Горизонтальный, Вертикальный.

Поле Текст предназначено для ввода Размерной надписи - значение раз-

мера. Ввод точек для простановки размеров производят с использованием ха-

рактерных точек геометрических примитивов, как правило, с помощью мыши.

Для достижения точной установки точек выхода выносных линий исполь-

зуется механизм привязок точек.

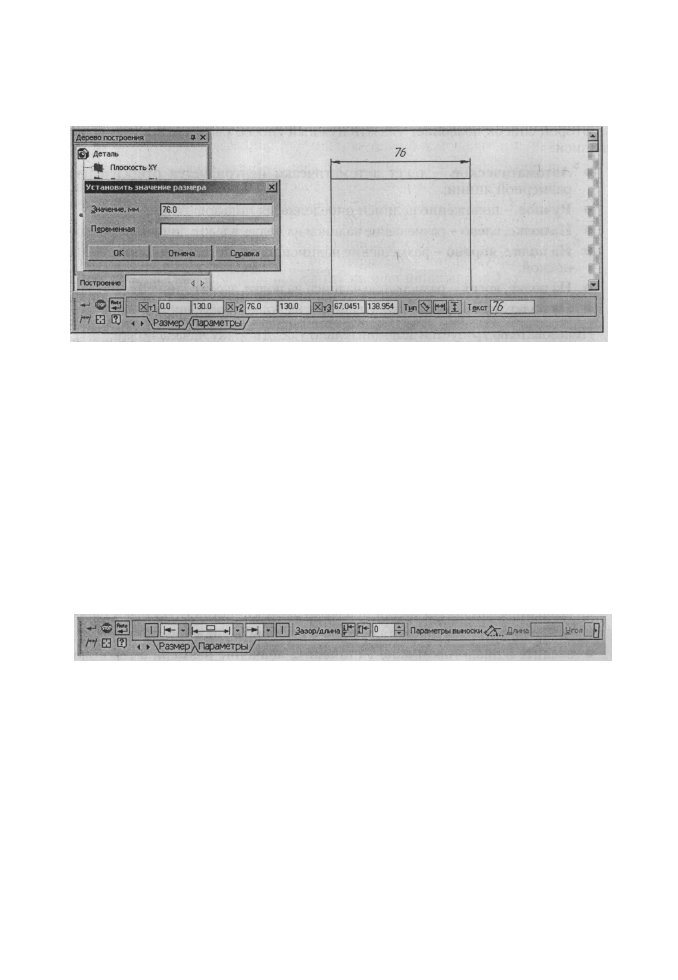

На рис. 3.39 представлена Панель свойств: Линейный размер с открытой

вкладкой Параметры.

Рис. 3.39. Панель свойств: Линейный размер с открытой вкладкой Параметры

Первая кнопка с изображением вертикальной линии под названием Отри-

совка первой выносной линии представляет собой переключатель, управляю-

щий отрисовкой первой выносной линией размера. Чтобы включить или отк-

лючить создание первой выносной линии, нажмите кнопку-переключатель.

Вторая кнопка с изображением вертикальной линии аналогична первой

кнопке, но предназначена для управления отрисовкой второй выносной линии.

Кнопки Зазор/длина представляют собой переключатели способа форми-

рования зазора выносных линий. Если требуется, чтобы заданное число опре-

деляло зазор между началом выносной линии и точкой привязки размера, ак-

тивизируйте переключатель Зазор. Если же введенное значение должно оп-

ределять длину выносной линии, активизируйте переключатель Длина.

Первый список Изнутри позволяет выбрать вид первой стрелки на размер-

ной линии: Стрелка Изнутри, Стрелка Снаружи, Засечка, Точка, Без стрелки.

308 Создание модели Детали

Второй список позволяет указать нужный способ размещения размерной

надписи:

• Автоматическое - текст автоматически центрируется относительно

размерной линии;

• Ручное - положение надписи определяется пользователем;
• На полке, влево - размещение надписи на полке, влево с линией-выноской;
• На полке, вправо - размещение надписи на полке, вправо с линией-вы-

ноской;

• На полке, вверх - размещение надписи на полке, вверх с линией-выноской;
• На полке, вниз - размещение надписи на полке, вниз с линией-выноской.
Пользователю требуется дополнительно указать точку начала полки.

Третий список Изнутри позволяет выбрать вид второй стрелки на размер-

ной линии: Стрелка Изнутри, Стрелка Снаружи, Засечка, Точка, Без стрелки.

В диалоговом окне Установить значение размера можно ввести нужный

размер ширины прямоугольника и имя связанной с ним переменной:

• введите имя связанной переменной - ширины прямоугольника в тексто-

вое поле Переменная, например, W. Имя переменной может содержать

буквы латинского алфавита (различаются символы верхнего и нижнего

регистра), арабские цифры и символы подчеркивания («_»). Длина име-

ни переменной не более 16 символов. Первый символ в имени перемен-

ной - буква или подчеркивание;

• щелкните по кнопке ОК;
• щелкните по концам левой стороны прямоугольника для определения

координат точек соответственно первой и второй выносных линий вы-

соты прямоугольника;

• щелкните в местоположении размерной линии несколько левее прямо-

угольника. Появится текущий размер высоты прямоугольника. Однов-

ременно появится диалоговое окно Установить значение размера;

• введите в диалоговом окне Установить значение размера в текстовое

поле Переменная только имя связанной переменной - высоты прямо-

угольника, например, Н.

В процессе установки размеров может оказаться так, что размерная над-

пись может быть очень маленькой или очень большой.

Для установки размера шрифта:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры;

• щелкните по вкладке Текущий эскиз, а затем по знаку + (плюс) перед

пунктом Размеры, если он еще не раскрыт. Раскроется пункт Размеры;

• щелкните по пункту Надпись. В правой части появится соответствую-

щая вкладка;

• установите в разделе Параметры размерной надписи нужные парамет-

ры, например, те, которые показаны на рис. 3.40.

• в поле Высота, мм введите значение, например, 14 и щелкните по кнопке ОК.

Создание модели детали 309

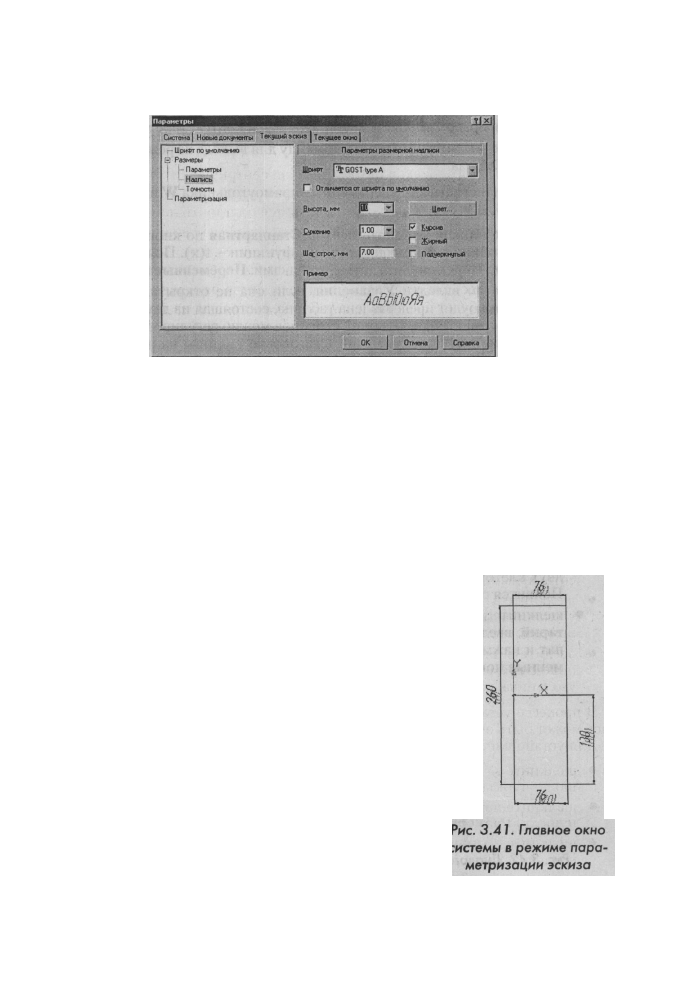

Рис. 3.40. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз с отк-

рытой панелью Параметры размерной надписи

Четвертый этап - определение местоположения начала координат отно-

сительно основания детали. Для этого:

• щелкните по центру координат, а затем по нижней, правой вершине

прямоугольника;

• щелкните в Панели свойств в разделе Тип по кнопке с нужным распо-

ложением размерной линии - Горизонтальной;

• щелкните в местоположении размерной линии несколько ниже прямоу-

гольника. Появится текущий размер от начала координат до правой сто-

роны прямоугольника. Одновременно появится
диалоговое окно Установить значение размера;

• введите имя связанной переменной в текстовое

поле Переменная, например, W0, а затем щелк-

ните по кнопке ОК;

• щелкните по центру координат, а затем по ниж-

ней, правой вершине прямоугольника;

• щелкните в Панели свойств в разделе Тип по

кнопке с нужным расположением размерной

линии - Вертикальной.

• щелкните в местоположении размерной линии

несколько правее прямоугольника. Появится те-

кущий размер от начала координат до нижней сто-

роны прямоугольника. Одновременно появится

диалоговое окно Установить значение размера;

• введите имя связанной переменной в текстовое

поле Переменная, например, НО, а затем щелк-

ните по кнопке ОК.

Это может выглядеть так, как показано на рис. 3.41

310 Соз д а н и е мод ел и Дета л и

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните по пункту Прервать команду для выхода из режима образме-

ривания эскиза.

Пятый этап - связывание переменных прямоугольника W и Н с перемен-

ными W0 и НО. Для этого:

• щелкните на панели инструментов Стандартная по кнопке Перемен-

ные - кнопки с изображением знака функции - f(x). Появится диало-

говое окно Переменные с двумя вкладками: Переменные и Уравнения;

• щелкните по вкладке Уравнения, если она не открыта. На вкладке

Уравнения будет представлена таблица, состоящая из двух столбцов и

одной пустой строки. Ширину столбцов можно регулировать. Для это-

го установите указатель мыши в заголовке таблицы на правой линии

столбца и, когда появится двунаправленная стрелка, нажмите левую

кнопку мыши, а затем перемещайте влево/вправо указатель мыши.

Вместе с указателем мыши будет перемещаться линия столбца. Отпус-

тите кнопку мыши в нужном вам месте. Таким же образом можно изме-

нить и размер самого диалогового окна;

• щелкните мышью по левой верхней, пустой клетке в столбце Уравне-

ния, введите выражение НО = Н/2 и нажмите клавишу Enter. Появит-

ся строка из двух пустых клеток;

• щелкните мышью по правой верхней, пустой клетке в столбце Коммен-

тарий, введите нужный вам комментарий, например, Начало коорди-

нат и нажмите клавишу Enter;

• щелкните мышью по левой клетке в новой пустой строке, состоящей из

двух клеток, и введите выражение WO = W и нажмите клавишу Enter.

Появится строка из двух пустых клеток;

• щелкните мышью по правой верхней, пустой клетке в столбце Коммен-

тарий, введите нужный вам комментарий, например, Начало коорди-

нат и нажмите клавишу Enter. Это состояние диалогового окна Пере-

менные показано на рис. 3.42;

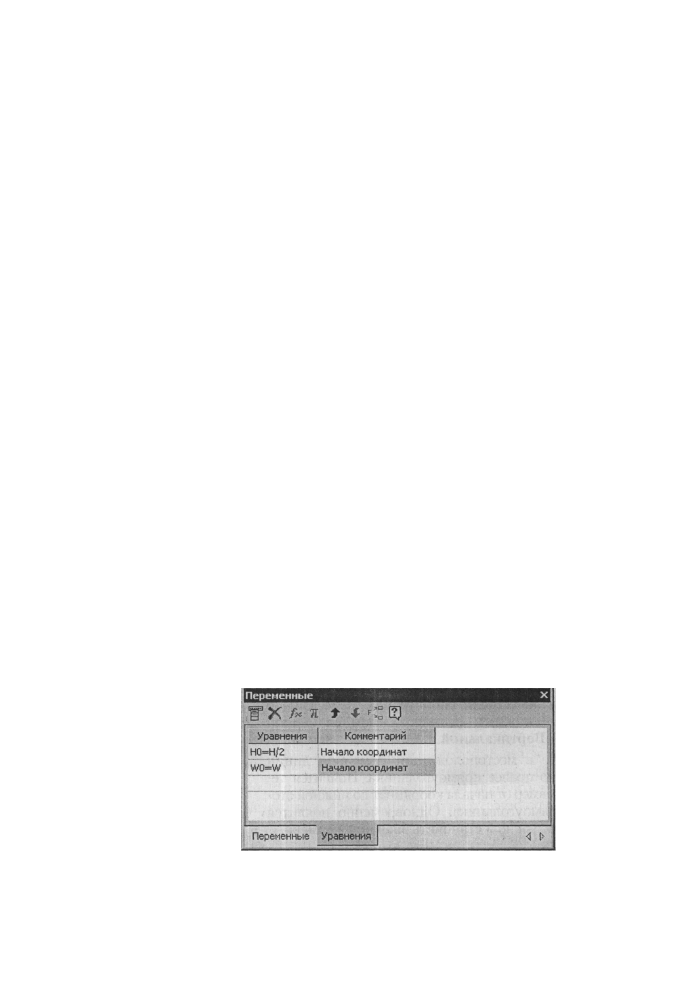

Рис. 3.42. Диалоговое окно Переменные с открытой вкладкой Уравнения

закройте диалоговое окно Переменные, щелкнув по кнопке Закрыть -

кнопке, расположенной в правом верхнем углу диалогового окна.

Создание модели детали 311

Шестой этап - скругление углов эскиза основания вилки (прямоугольника).

Для этого:

• щелкните на Компактной панели по кнопке переключателю Геомет-

рия, а затем по кнопке Скругление - кнопке с изображением скругле-

ния. Появится Панель свойств: Скругление;

• щелкните дважды на Панели свойств: Скругление в текстовом поле

Радиус и введите размер радиуса скругления, например, 10, нажмите

клавишу Enter;

• щелкните по сторонам прямоугольника в месте создания скругления;
• повторите эти действия и для другой вершины прямоугольника;
• щелкните по кнопке Прервать команду на Специальной панели управ-

ления или нажмите клавишу Esc.

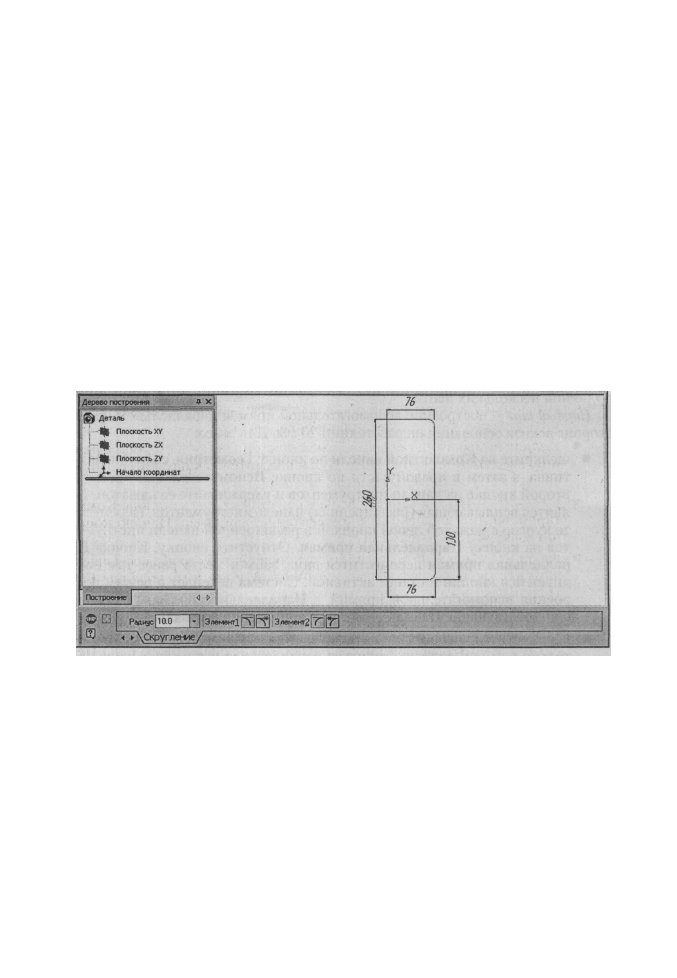

Результаты скругления и Панель свойств: Скругление показаны на рис. 3.43.

Рис. 3.43. Результаты скругления и Панель свойств: Скругление

Панель свойств: Скругление имеет раскрывающийся список Радиус

скругления и ряд кнопок.

Раскрывающийся список Радиус скругления позволяет выбрать размер

радиуса скругления, а находящееся перед ним текстовое поле дает возмож-

ность ввести радиус скругления. Для этого можно дважды щелкнуть мышью

по этому полю или нажать комбинацию клавиш Alt+y, а затем с клавиатуры

ввести размер радиуса. Для фиксации ввода данных нажмите клавишу Enter

Далее расположены соответствующие кнопки: Не усекать первый элемент,

Усекать первый элемент, Не усекать второй элемент, Усекать второй элемент.

Для завершения построения начального эскиза половины основания вилки

щелкните в панели инструментов Текущее состояние по кнопке Эскиз. В Де-

реве построения появится пункт (ветвь) с названием только что созданного эс-

киза. По умолчанию этот эскиз будет иметь название Эскиз:!. Система перей-

312 Создание модели Детали

дет в режим создания модели. Эскиз будет высвечен фиолетовым цветом. Все

размеры, установленные на эскизе в режиме создания эскиза, будут скрыты.

Седьмой этап - добавление в эскиз половины основания вилки двух ок-

ружностей с диаметром равным 18 мм. Они обеспечат в дальнейшем форми-

рование отверстий в основании детали.

Чтобы продолжить работу с ранее созданным эскизом:

• щелкните в Дереве построения по ветви Эскиз:1. Перед ветвью Эс-

киз:! появится замок;

• щелкните в панели инструментов Текущее состояние по кнопке Эс-

киз. Система перейдет в режим работы с. эскизом Эскиз: 1.

Центр окружности для отверстия можно определить как точку пересече-

ния двух вспомогательных прямых параллельных сторонам эскиза. Допус-
тим, что этот центр расположен на расстоянии 20 мм от правой вертикальной

и на 30 мм от горизонтальных сторон эскиза основания. Этот этап требует вы-
полнения нескольких шагов.

Первый шаг - построение вспомогательной прямой параллельной правой

стороне эскиза основания на расстоянии 20 мм. Для этого:

• щелкните на Компактной панели по кнопке Геометрия, если она не ак-

тивна, а затем в правой части по кнопке Вспомогательная прямая -
второй кнопке на панели инструментов и удерживайте ее нажатой. По-
явится всплывающая (расширенная) панель инструментов. Перемести-
те курсор с нажатой левой кнопкой в расширенной панели инструмен-
тов на кнопку Параллельная прямая. Отпустите кнопку. Кнопка Па-

раллельная прямая переместится вниз, займет место ранее там нахо-
дившейся кнопки и станет активной. Система перейдет в режим пост-
роения вспомогательной прямой - Параллельная прямая. Появится
соответствующая Панель свойств: Параллельная прямая;

• переместите курсор мыши на правую сторону прямоугольника, относи-

тельно которой должна строиться параллельная вспомогательная пря-
мая. Она высветится красным цветом;

• щелкните по правой стороне прямоугольника. Она высветится голу-

бым цветом;

• переместите курсор немного влево или вправо появятся изображения

двух вспомогательных параллельных прямых - фантомы параллельных

вспомогательных прямых, которые представляются черным цветом. Одна
из вспомогательных линий будет изображена сплошной линией, а вторая
пунктирной. Главное окно системы в этом режиме показано на рис. 3.44.

• щелкните дважды по полю Расстояние и введите значение 20, а затем

нажмите клавишу Enter. Вспомогательные параллельные прямые уста-

новятся на расстоянии 20 мм от правой стороны эскиза;

• щелкните на Специальной панели управления по кнопке Создать объект,

а затем по кнопке Прервать команду, если нужна сплошная параллельная

прямая, иначе сначала щелкните по другой параллельной прямой;

Создание модели детали 313

Рис. 3.44. Панель свойств: Параллельная прямая и фантомы параллельных

вспомогательных прямых на эскизе

Второй шаг - построение вспомогательной прямой, которая параллельна верх-

ней стороне эскиза, и отстоит от нее на расстоянии 30 мм. Для этого аналогично вы-
полненному ранее постройте вспомогательную прямую, которая будет параллель-
на верхней стороне прямоугольника, и отстоит от нее на расстоянии 30 мм).

Третий шаг - построение окружности в правом верхнем углу эскиза. Для этого:
• щелкните на Компактной панели по кнопке Геометрия, если она не на-

жата, а затем в правой части по четвертой кнопке Окружность если она
на месте, иначе найдите ее в расширенной панели. Появится Панель
свойств: Окружность;

• щелкните дважды в Панели свойств по полю Радиус, введите значение

радиуса строящейся окружности, например, 9 и нажмите клавишу
Enter для фиксации введенного размера радиуса окружности;

• щелкните по кнопке С осями;
• переместите курсор мыши в точку пересечения только что построен-

ных вспомогательных линий. При этом при достаточно близком приб-

лижении указателя курсора к точке пересечения вид указателя курсора

изменится. Если знак указателя был похож на знак плюс, то при при-
вязке к точке пересечения он будет похож на знак умножения. Это сиг-
нализирует о том, что произошла привязка курсора к точке пересече-

ния. Это состояние системы показано на рис. 3.45.

В Панели свойств: Окружность первые два сдвоенных поля служат для

ввода координат соответственно центра - Центр (xl, yl) и точки - т (х2, у2),

лежащей на окружности. В поле Радиус определяется размер радиуса. В раз-
деле Ось определяется прорисовка окружности соответственно Без осей и С

осями. Раскрывающийся список Стиль определяет стиль линий, их изобра-
жения и цвет;

314 Создание модели Детали

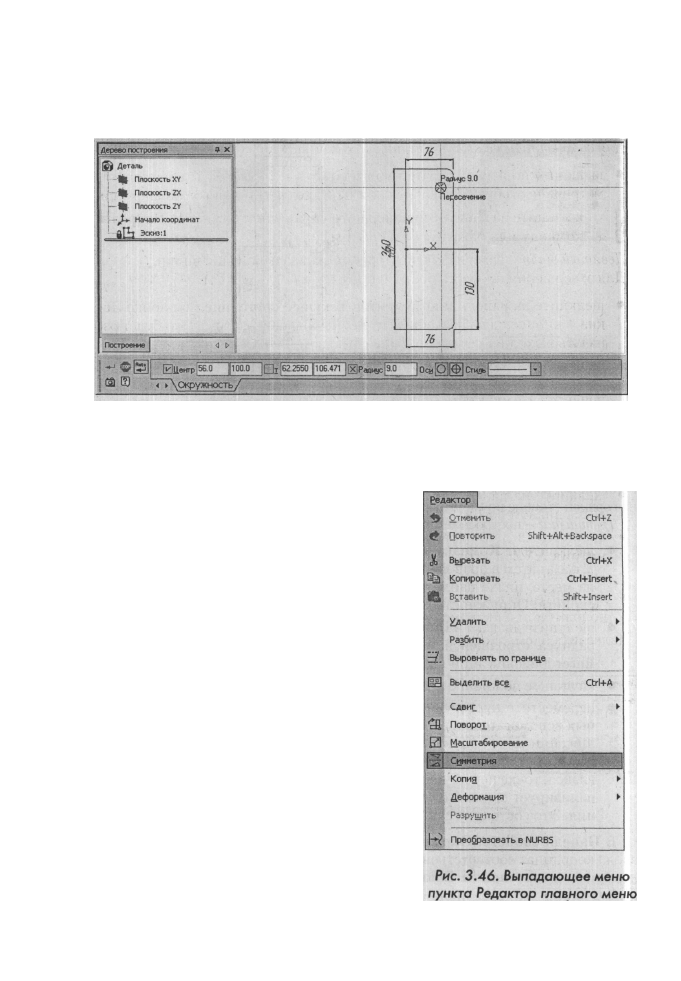

Рис. 3.45 .Построение окружности на эскизе

• щелкните мышью в точке пересечения. Появится искомая окружность.

Можно было бы построить и вторую ок-

ружность на эскизе основания, но мы для
разнообразия воспользуемся операцией

Симметрия;

• нажмите клавишу Esc для прерыва-

ния действия команды Окружность.

Восьмой этап - построение симметрич-

ной окружности. Для этого:

• щелкните по окружности, которая

должна быть симметрично отражена

относительно осевой линии ОХ, для
ее выделения;

• щелкните в главном меню по пункту

Редактор, а затем в выпадающем меню
по пункту Симметрия (рис. 3.46). Поя-

вится Панель свойств: Симметрия.

В Панели свойств: Симметрия первые два

сдвоенных поля служат для ввода координат
соответственно первой - т1 (xl, yl) и вто-
рой - т2 (х2, у2) точек, расположенных на оси
симметрии. В поле Угол определяется угол
наклона прямой к оси X. В разделе Режим

имеются кнопки Удалять исходные объекты
и Оставлять исходные объекты.

Создание модели детали 315

Для симметричного отображения окружности:

• щелкните по первой, а затем по второй точке на оси X. Появится сим-

метричное отображение окружности относительно горизонтальной оси;

щелкните на Панели специального управления по кнопке Прервать
команду или нажмите клавишу Esc.

Девятый этап - завершение построения эскиза основания вилки.

Для завершения процесса построения эскиза:

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз - кнопке с изображением на ней небольшого эскиза. Это будет оз-
начать выход из режима работы с эскизом. В Дереве построения поя-
вится пункт (ветвь) с названием только что созданного эскиза. По
умолчанию этот эскиз будет иметь название Эскиз: 1. Одновременно

появится Компактная панель с набором кнопок переключателей для
работы с моделью;

• щелкните в пустом месте рабочего листа для снятия выделения с эскиза

Для наглядности представим построенный эскиз в изометрии. Для этого:

• щелкните на панели инструментов Вид по кнопке Ориентация. Поя-

вится диалоговое окно Ориентация вида;

• щелкните в диалоговом окне Ориентация вида по пункту #Изо-

метрия XYZ, а затем по кнопке Установить. Эскиз будет представ-

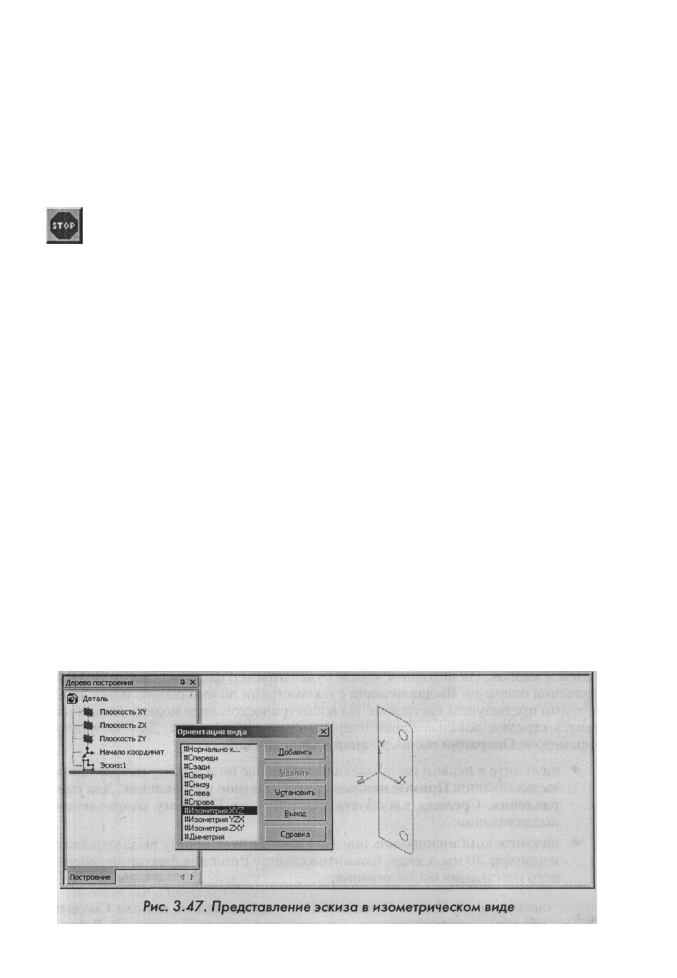

лен в изометрии (рис. 3.47).

• щелкните в диалоговом окне Ориентация вида по кнопке Закрыть, рас-

положенной в правом верхнем углу или кнопке Выход;

Далее перейдем к построению модели первого объемного элемента вилки.

316 Создание модели Детали

3.5.4. Построение модели детали

Вначале построим на базе созданного эскиза основания детали - модель ос-

нования - трехмерное его представление. Для этого:

• щелкните в Дереве построения по пункту Эскиз. Пиктограмма эскиза

в Дереве построения и сам эскиз в рабочей области будут выделены.

Они окрасятся в зеленый цвет;

• щелкните на Компактной панели в панели инструментов по кнопке

Операция выдавливания. Появится Панель свойств: Элемент выдав-

ливания с открытой вкладкой Параметры, показанная на рис. 3.48.

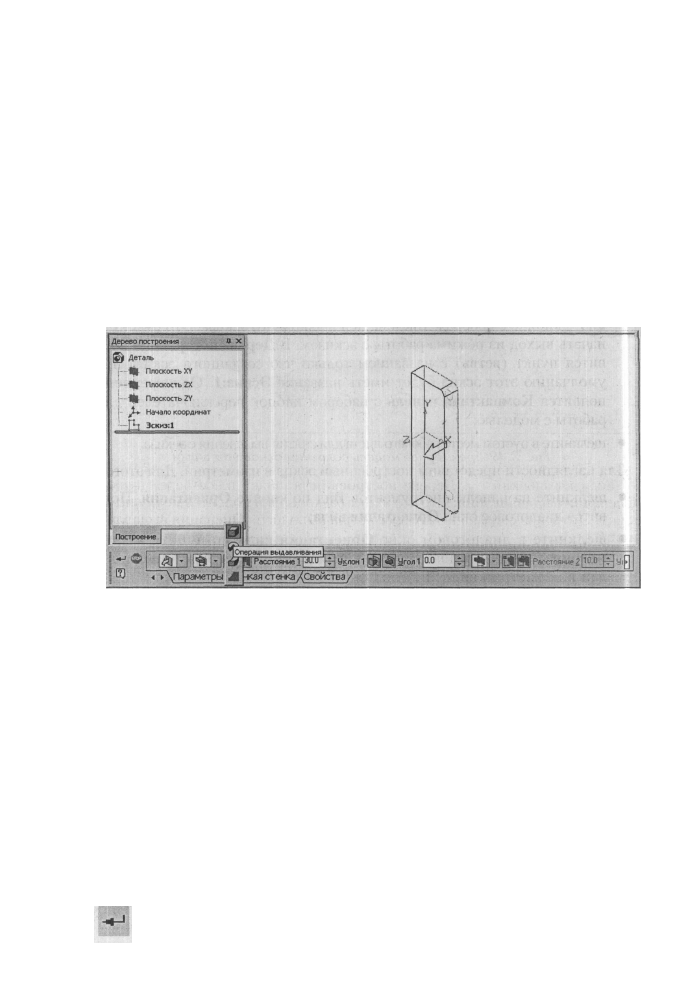

Рис. 3.48. Настройка параметров в Панели свойств: Элемент выдавливания

Панель свойств в режиме Операция выдавливания имеет три вкладки:

Параметры, Тонкая стенка и Свойства, каждая из которых имеют свой набор

полей и кнопок. На исходном эскизе будет отражен фантом возможного вы-

полнения операции Выдавливания с параметрами по умолчанию или с пара-

метрами предыдущей настройки. На изометрическом виде модели детали по-

явится стрелка, показывающая направление выдавливания. Для настройки

параметров Операции выдавливания в Панели свойств;

• щелкните в первом раскрывающемся списке по нужному направлению

выдавливания: Прямое направление, Обратное направление, Два нап-

равления, Средняя плоскость. Щелкнем по Прямому направлению
выдавливания;

• нажмите комбинацию клавиш Alt+1, введите величину выдавливания,

например, 30 мм, а затем нажмите клавишу Enter для фиксации введен-
ного расстояния выдавливания;

щелкните на Панели специального управления по кнопке Создать

объект - первой кнопке с повернутой стрелкой влево. В Дереве

Создание модели детали 317

построения появится новая ветвь (пункт) под названием Операция

выдавливания: 1 с квадратиком со знаком плюс;

• щелкните на панели инструментов Вид по кнопке Полутоновое. Поя-

вится модель основания вилки, показанная на рис. 3.49.

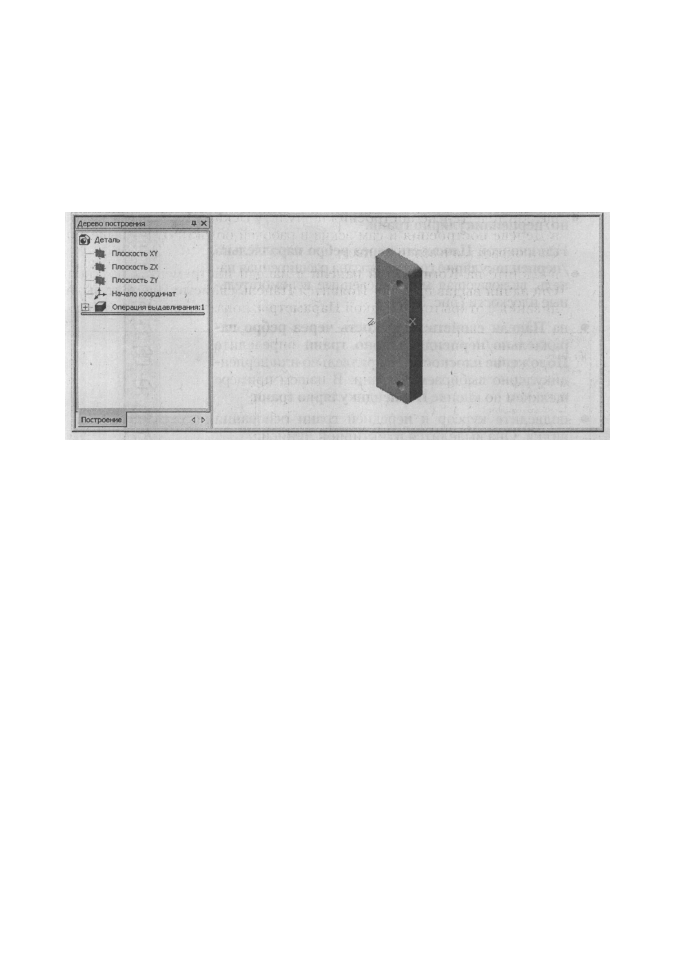

Рис. 3.49. Трехмерная модель половины основания вилки

Если вы щелкните в Дереве построения по знаку плюс перед пунктом

Операция выдавливания: 1, то это пункт раскроется и появится подпункт Эс-

киз:!. Это эскиз с помощью которого была выполнена Операция выдавлива-

ния:!.

Перейдем теперь к построению первой проушины вилки на только что

построенной половине основания, а вторую построим позже с помощью зер-

кального копирования. Для этого необходимо выполнить ряд этапов.

Первый этап - построение эскиза проушины на боковой грани основания.

В свою очередь первый этап включает несколько шагов.

Первый шаг - построение вспомогательной плоскости для создания эскиза

проушины. В системе есть много команд для построения различных вспомога-

тельных плоскостей. Воспользуемся командой Плоскость через ребро парал-

лельно/перпендикулярно грани. Эта команда позволяет создать одну или

несколько вспомогательных плоскостей, проходящих через указанные прямо-

линейные объекты параллельно или перпендикулярно плоским объектам.

Опорными прямолинейными объектами для построения плоскости могут

служить ребра, вспомогательные оси или отрезки в эскизах.

Опорными плоскими объектами могут служить вспомогательные плос-

кости или плоские грани модели. Для их создания:

• щелкните на Компактной панели по кнопке переключателю Вспомога-

тельная геометрия, если она не нажата, а затем в правой части по кноп-

ке Вспомогательная плоскость и удерживайте ее нажатой. Появится

всплывающая дополнительная (расширенная) панель, которая предс-

тавляется перпендикулярно основной;

• переместите курсор с нажатой левой кнопкой мыши на кнопку Плос-

кость через ребро параллельно/перпендикулярно грани - кнопку с

318 Создание модели Детали

изображением плоскости проходящей через ребро и параллельна и пер-

пендикулярна другим плоскостям. Отпустите кнопку. Система перей-

дет в режим построения вспомогательной плоскости, проходящей через

ребро и параллельно/перпендикулярно грани (рис. 3.50). Появится со-

ответствующая Панель свойств: Плоскость через ребро параллель-

но/перпендикулярно грани.

Над кнопкой Плоскость через ребро параллельно

/перпендикулярно грани показана расширенная па-

нель, включающая многочисленные вспомогатель-

ные плоскости (рис. 3.50).

• на Панели свойств: Плоскость через ребро па-

раллельно/перпендикулярно грани определите

Положение плоскости - параллельно или перпен-

дикулярно выбираемой грани. В нашем примере

щелкнем по кнопке Перпендикулярно грани;

• подведите курсор к передней грани основания

вилки. Она выделится пунктирной линией;

• щелкните по ней мышью для фиксации нужной

нам грани;

• подведите курсор к переднему вертикальному

ребру. Он выделится пунктирной линией и поя-

вится фантом вспомогательной плоскости; щелк-

ните по ребру мышью. Появится вспомогательная

плоскость. Одновременно в Дереве построения

появится пункт Плоскость через ребро и грань: 1;

• щелкните по этому пункту для выделения

только что построенной вспомогательной

плоскости. Это состояние системы показано на

рис. 3.51.

Рис, 3.50. Панель

СВОЙСТВ: ПЛОСКОСТЬ

через ребро парал-

лельно/перпендику-

лярно грани

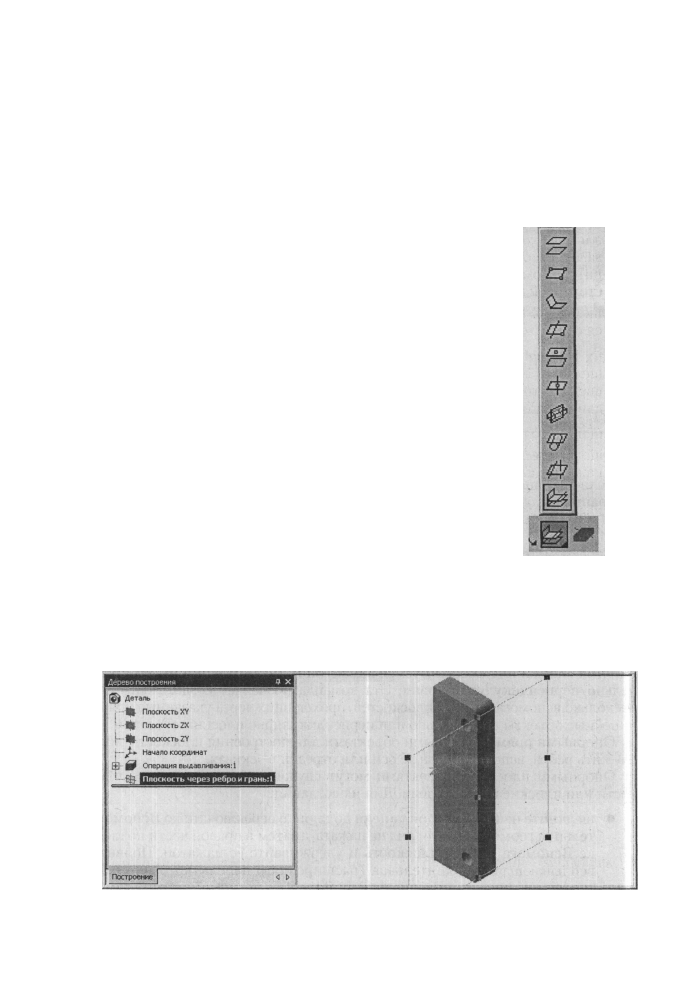

Рис. 3.51. Результаты построения вспомогательной плоскости для проушины

Создание модели детали 319

Второй шаг - построение прямоугольной части эскиза проушины. Для этого:

• щелкните на панели инструментов Вид по раскрывающемуся списку

Текущая ориентация, а в нем по пункту Справа. Плоскость построе-

ния эскиза проушины разместится в плоскости экрана;

• щелкните в панели инструментов Текущее состояние по кнопке Эскиз

для перехода из режима построения детали в режим построения эски-

за. Вспомогательная плоскость высветится синим цветом. Внизу поя-

вится Компактная панель с нажатой кнопкой Геометрия и соответ-

ствующей панелью инструментов;

• щелкните в панели инструментов по кнопке Прямоугольник. Появит-

ся соответствующая Панель свойств: Прямоугольник;

• на Панели свойств: Прямоугольник в первом поле точки т1 дважды

щелкните мышью и введите координату (-30), нажмите клавишу Tab и

введите координату 55. Нажмите клавишу Enter для фиксации ввода

данных для правой верхней вершины прямоугольника;

• щелкните в разделе Оси по кнопке Без осей;
• щелкните дважды мышью в поле Высота, введите значение (-110) и

нажмите клавишу Enter;

• щелкните дважды мышью в поле Ширина, введите значение (-150) и

нажмите клавишу Enter. Появится нужный прямоугольник - часть эски-

за проушины. Главное окно системы в этом режиме показан на рис. 3.52.

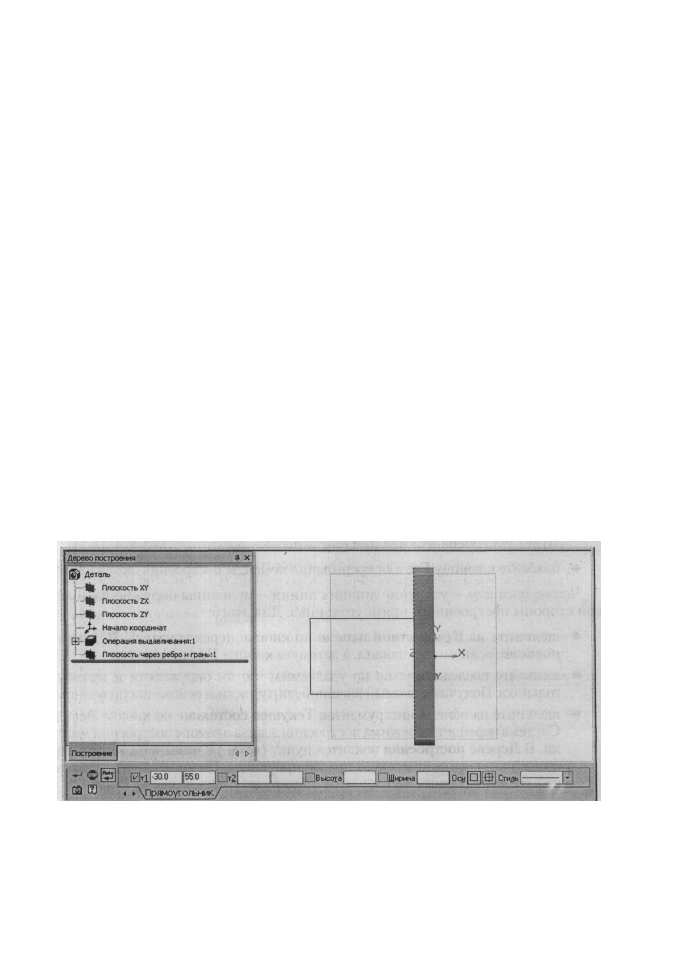

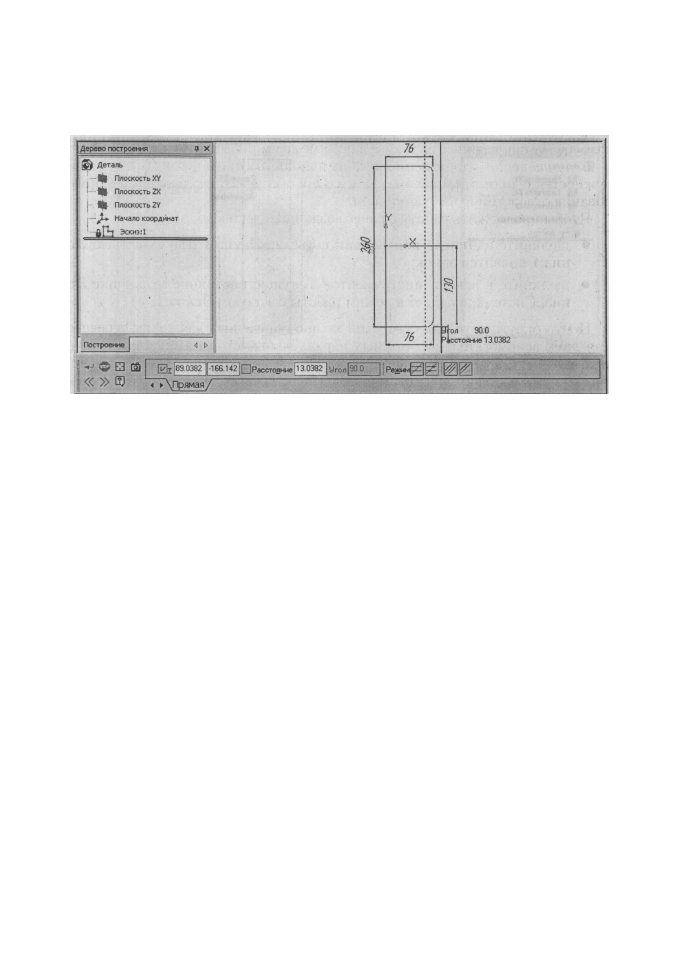

Рис. 3.52. Часть эскиза проушины

Третий шаг - построение полукруглой части эскиза проушины. Для этого:
• щелкните в Компактной панели на панели инструментов по кнопке

Окружность по двум точкам на дополнительной (расширенной) пане-

ли. Появится Панель свойств: Окружность по двум точкам;

320 Создание модели Детали

подведите указатель курсора к верхней левой вершине прямоугольника

и, как только появится сообщение Ближайшая точка, щелкните мышью;
подведите указатель курсора к нижней левой вершине прямоугольни-

ка. Появится фантом окружности, показанный на рис. 3.53.

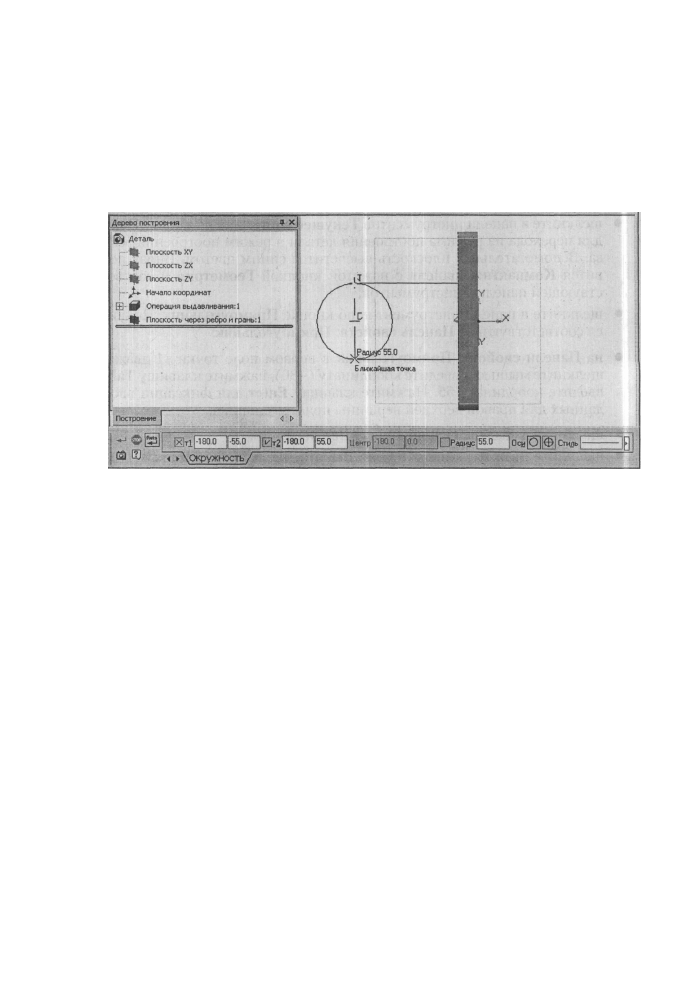

Рис. 3.53. Компактная панель и Панель свойств: Окружность по двум точкам

• щелкните мышью, как только появится сообщение Ближайшая точка.

Будет построена нужная нам окружность;

• нажмите клавишу Esc для прерывания команды построения окружности.

Четвертый шаг - удаление лишних линий - половины окружности и ле-

вой стороны построенного прямоугольника. Для этого:

• щелкните на Компактной панели по кнопке переключателю Редакти-

рование, если она не нажата, а затем по кнопке Усечь кривую;

• щелкайте последовательно по удаляемым частям окружности и прямоу-

гольника. Получим искомый внешний контур эскиза основания проушины;

• щелкните на панели инструментов Текущее состояние по кнопке Эскиз.

Система перейдет из режима построения эскиза в режим построения моде-

ли. В Дереве построения появится пункт (ветвь) с названием только что

созданного начального эскиза правой проушины. По умолчанию, с учетом

уже созданных ранее эскизов, этот эскиз будет иметь название Эскиз:2.

Однако, работа с только что созданным начальным эскизом проушины, но

зафиксированным, еще не закончилась.

Чтобы продолжить работу с эскизом Эскиз:2:

• щелкните в Дереве построения по ветви Эскиз:2. Перед ветвью Эс-

к и з ^ появится замок;

• щелкните по кнопке Эскиз в панели инструментов Текущее состоя-

ние. Система перейдет в режим работы с эскизом Эскиз:2;

Создание модели детали 321

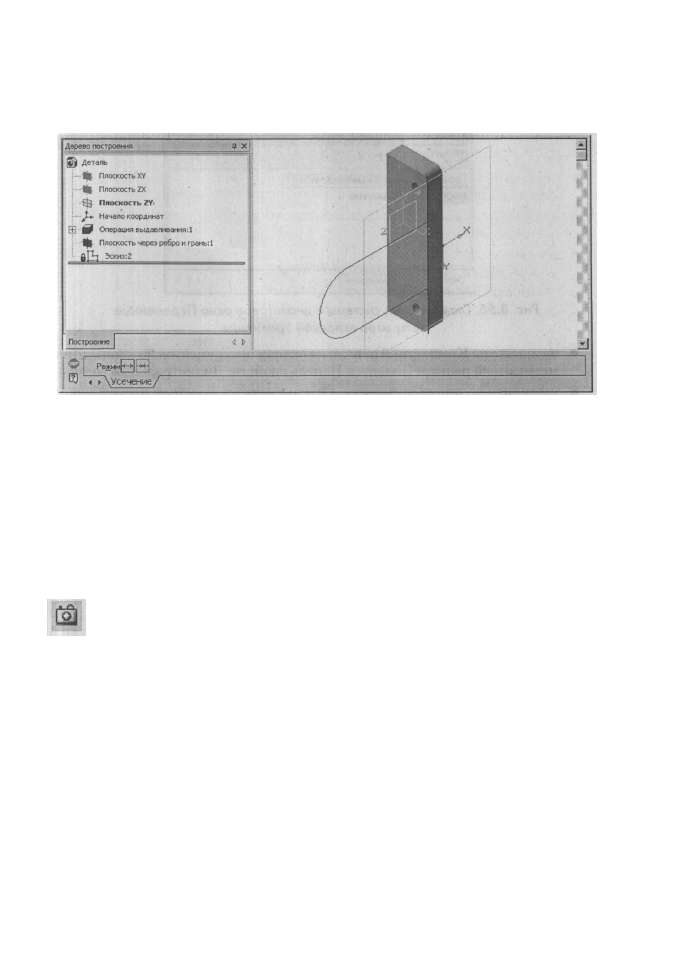

Рис. 3.54. Начальный эскиз основания проушины в изометрическом виде

• щелкните на панели инструментов Вид по раскрывающемуся списку

Текущая ориентация, а в нем по пункту #Изометрия XYZ. Фрагмент

главного окна системы в этом режиме показан на рис. 3.54.

Пятый шаг - обеспечение постоянного касания полуокружности к двум

горизонтальным отрезкам:

• щелкните на Компактной панели по кнопке-переключателю Парамет-

ризация, если она не нажата, а затем по кнопке Касание;

• щелкните по полуокружности;

щелкните на Специальной панели управления по кнопке с изображе-

нием фотоаппарата и названием Запомнить состояние, а затем после-

довательно по двум горизонтальным отрезкам, расположенных пра-

вее полуокружности.

Шестой шаг - г/становка размеров проушины:

• щелкните на Компактной панели по кнопке-переключателю Размеры,

а затем на панели инструментов по кнопке Линейный размер. Появит-

ся Панель свойств: Линейный размер;

• щелкните на концах правой стороны прямоугольной части эскиза, ле-

жащей на основании, и переместите указатель курсора немного вправо

для фиксации местоположения размерной линии. Появится диалого-

вое окно Установить значение размера;

• проверьте в диалоговом окне Установить значение размера, что шири-

на проушины должна быть равна 110 мм и дайте ей имя переменной h;

• щелкните в диалоговом окне Установить значение размера по кнопке ОК;
• аналогично проверьте длину прямоугольной части проушины, которая

должна быть равна 150 мм и дайте ей имя переменной 1;

322 Создание модели Детали

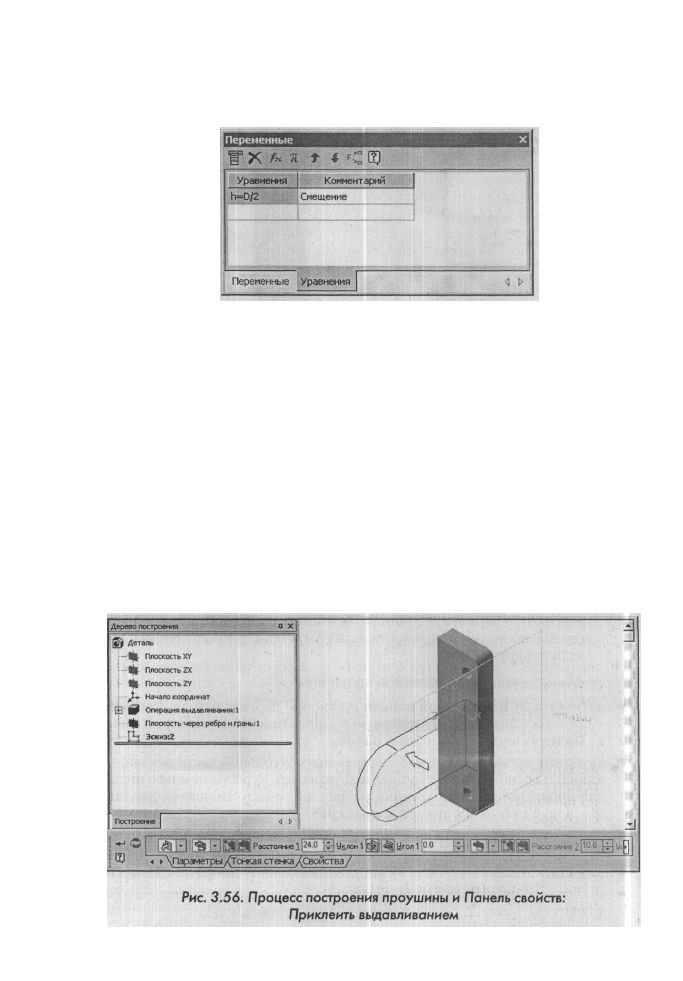

Рис. 3.55. Главное окно системы и диалоговое окно Переменные

. с открытой вкладкой Уравнения

щелкните на Компактной панели на панели инструментов по кнопке Диа-

метральный размер. Появится Панель свойств: Диаметральный размер;
щелкните по полуокружности. Она высветится красным цветом и поя-

вится диаметральная размерная линия. Появится диалоговое окно Ус-

тановить значение размера;

проверьте в диалоговом окне Установить значение размера диаметр окруж-

ности, который должен быть равен 110 мм и дайте ему имя переменной D;
щелкните в диалоговом окне Установить значение размера по кнопке ОК;
щелкните на панели инструментов Стандартная по кнопке Перемен-

ные - кнопке с изображением знака функции. Появится диалоговое ок-

но Переменные, показанное на рис. 3.55.
щелкните в диалоговом окне Переменные с открытой вкладкой Урав-

нения по клетке в столбце Уравнения, а затем введите уравнение свя-

зи между переменными D и h вида h=D/2.
