Главное окно системы в режиме создания Эскиза 131

• щелкните в панели инструментов Текущее состояние по кнопке Эс-

киз, которая до этого была в нажатом состоянии;

• щелкните правой кнопкой мыши, а затем в появившемся контекстном

меню по пункту Эскиз;

• щелкните по пункту Операции в главном меню, а затем по пункту Эс-

киз в выпадающем меню.

2 . 1 . Главное окно системы в режиме
создания Эскиза

В режиме работы с Эскизом появляется специализированные пункты глав-

ного меню, панели инструментов, контекстные меню и другие дополнитель-

ные элементы. Первым подтверждением, что система находится в режиме эс-

киза, является нажатой кнопка Эскиз, расположенная на панели инструмен-

тов Текущее состояние, - третья кнопка на панели инструментов. Главное

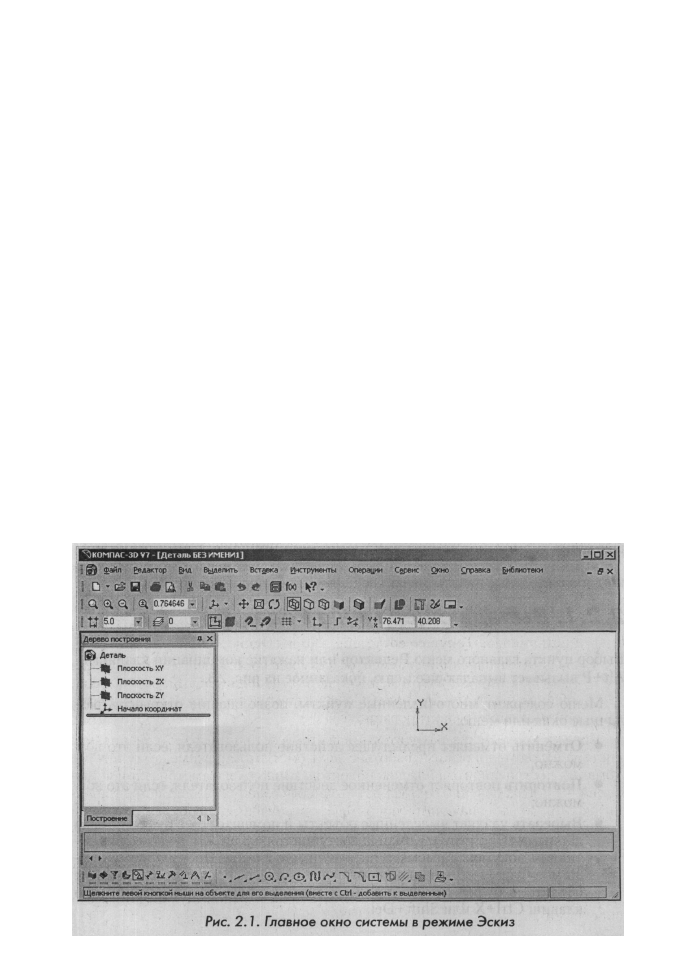

окно системы в режиме Эскиз показано на рис. 2.1.

В первой строке главного окна системы при работе в режиме Эскиз дает-

ся название системы - KOMIIAC-3D V7. Затем в квадратных скобках указы-

вается полное имя файла (документа) с которым в настоящее время работает

система, с указанием пути. Если документ создается впервые, то деталь еще

не имеет имени и она может выглядеть так, как показано на рис. 2.1. Пользо-

ватель может расположить панели инструментов так, как ему удобно.

132 Создание эскиза для формирования модели детали

Во второй строке располагаются пункты главного меню.

В строках с третьей по пятую расположены соответственно панели

инструментов Стандартная, Вид и Текущее состояние.

В середине экрана располагается рабочая область, в которой располагают-

ся по мере надобности те или иные документы. В нижней части располагает-

ся Панель свойств, которая должна быть предварительно вызвана на экран.

Еще же ниже Компактная панель, которая в данный момент не активизиро-

вана. Панель свойств активизируется при вызове любой команды системы.

Самая нижняя строка экрана - Строка сообщений (состояния). В этой

строке указываются те действия, которые необходимо выполнить в настоя-

щий момент над эскизом. Число панелей инструментов и место их установки

на экране зависит от желания пользователя.

2.2. Выпадающие меню в режиме
создания Эскиза

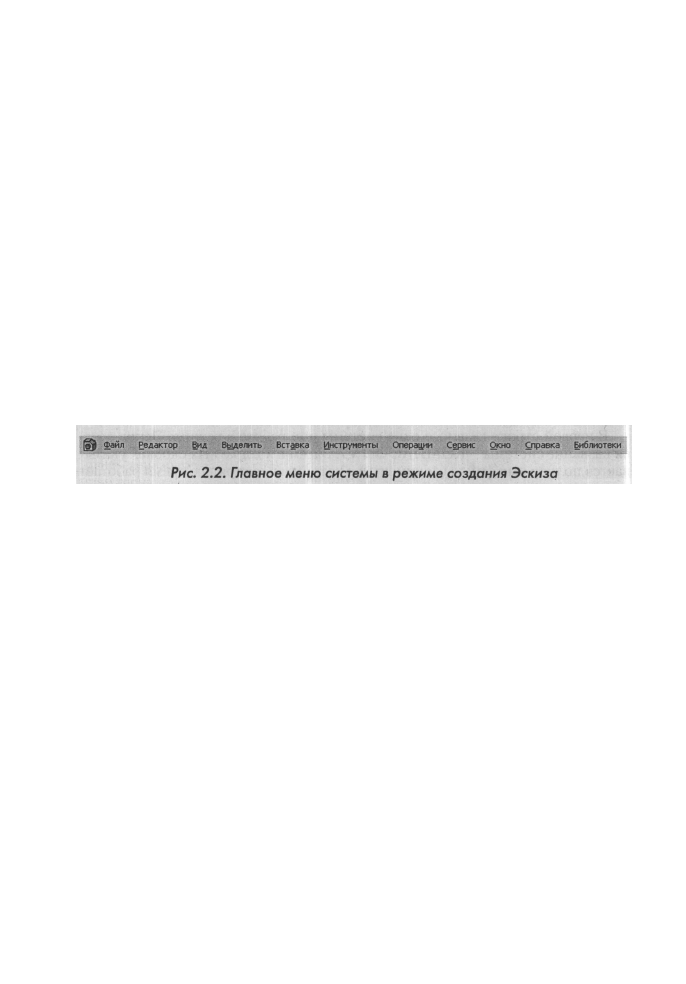

Главное меню системы в режиме создания Эскиза включает несколько пунк-

тов меню, показанных на рис. 2.2.

Щелчок по каждому пункту меню вызывает соответствующее выпадаю-

щее меню.

Ограничимся рассмотрением только тех выпадающих меню, которые включа-

ют дополнительные пункты меню, специфические для данного режима работы.

2.2.1. Выпадающее меню Редактор

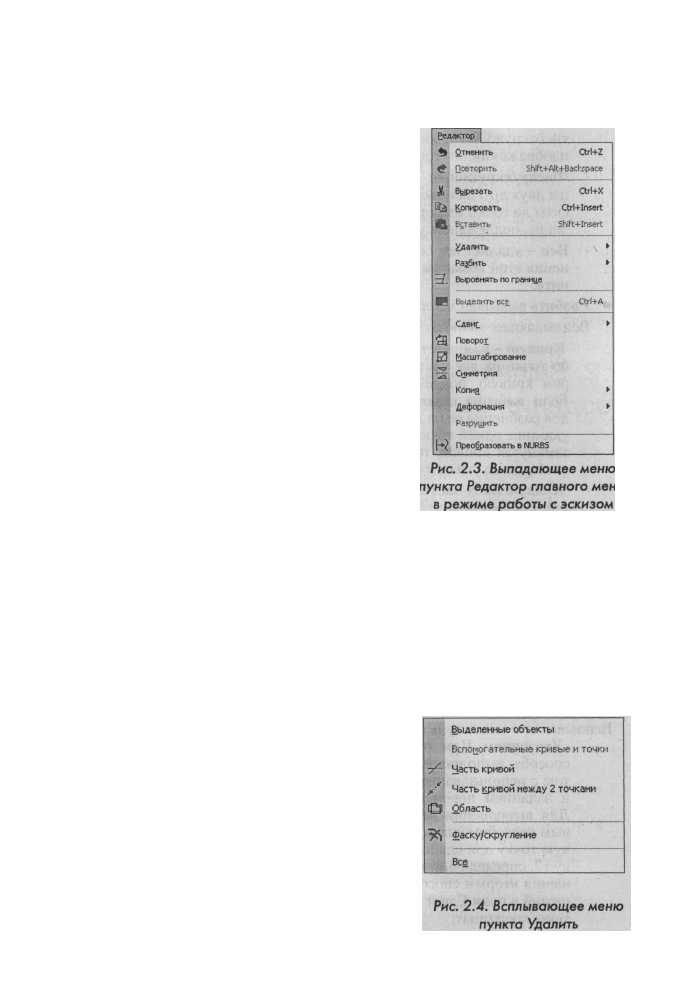

Выбор пункта главного меню Редактор или нажатие комбинации клавиш

Alt+P вызывает выпадающее меню, показанное на рис. 2.3.

Меню содержит многочисленные пункты, позволяющие открывать раз-

личные окна или меню:

• Отменить отменяет предыдущее действие пользователя, если это воз-

можно;

• Повторить повторяет отмененное действие пользователя, если это воз-

можно;

• Вырезать удаляет выделенные объекты и помещает их в буфер обмена

данными (Clipboard). Команда доступна только в том случае, если в ак-

тивном документе имеются выделенные объекты. Предыдущее содер-

жимое буфера обмена данными будет удалено. Вырезать выделенные

объекты в буфер обмена данными можно также, нажав комбинацию

клавиш Ctrl+X или Shift+Del;

Выпадающие меню в режиме создания Эскиза 133

• Копировать копирует выделенные объ-

екты в буфер обмена данными

(Clipboard). Команда доступна только в

том случае, если в активном документе

имеются выделенные объекты. Преды-

дущее содержимое буфера обмена дан-

ных будет удалено;

• Вставить вставляет копию содержимого

буфера обмена данными (Clipboard) в ак-

тивный документ. Если буфер обмена

данными пуст, команда будет недоступ-

на. Вставить содержимое буфера обмена

данных в документ можно также, нажав

комбинацию клавиш Ctrl+V или

Shift+Ins;

• Удалить вызывает всплывающее меню,

показанное на рис. 2.4.
Всплывающее меню пункта Удалить

включает ряд пунктов:
- Выделенные объекты - удаляет все

выделенные объекты активного доку-

мента. Если ни один элемент не выде-

лен, команда будет недоступна;

- Вспомогательные кривые и точки в текущем виде - удаляет из те-

кущего вида активного документа вспомогательные прямые и точки,

а также другие геометрические примитивы, для которых был назна-

чен вспомогательный стиль линии;

- Часть кривой - удаляет часть объекта, ограниченную точками пере-

сечения его с другими объектами. По умолчанию удаляется тот

участок кривой, который указан курсором;

- Часть кривой между двумя точками - удаляет часть объекта, огра-

ниченную двумя произвольно задан-

ными точками. Удалять по точкам
можно любые геометрические объ-

екты за исключением эквидистант и

вспомогательных прямых;

- Область - удаляет все объекты, на-

ходящиеся внутри или снаружи от

некоторой границы. Переключате-

ли группы Режим Панели свойств

позволяет указать, требуется ли

удаление объектов снаружи от гра-

ницы или внутри нее. Укажите

замкнутые геометрические объек-

134 Создание эскиза для формирования модели детали

ты (окружности, многоугольники, замкнутые ломаные и т.п.), все

изображения внутри или снаружи которых необходимо удалить;

- Фаску/скругление - удаляет отрезок или дугу, соединяющие кон-

цы двух других объектов (отрезков или дуг), и продолжает эти объ-

екты до точки их пересечения. Укажите, курсором фаску или скруг-

ление, подлежащие удалению;

- Все - удаляет все содержимое активного документа. После выпол-

нения этой команды нельзя будет воспользоваться командой Отме-

нить.

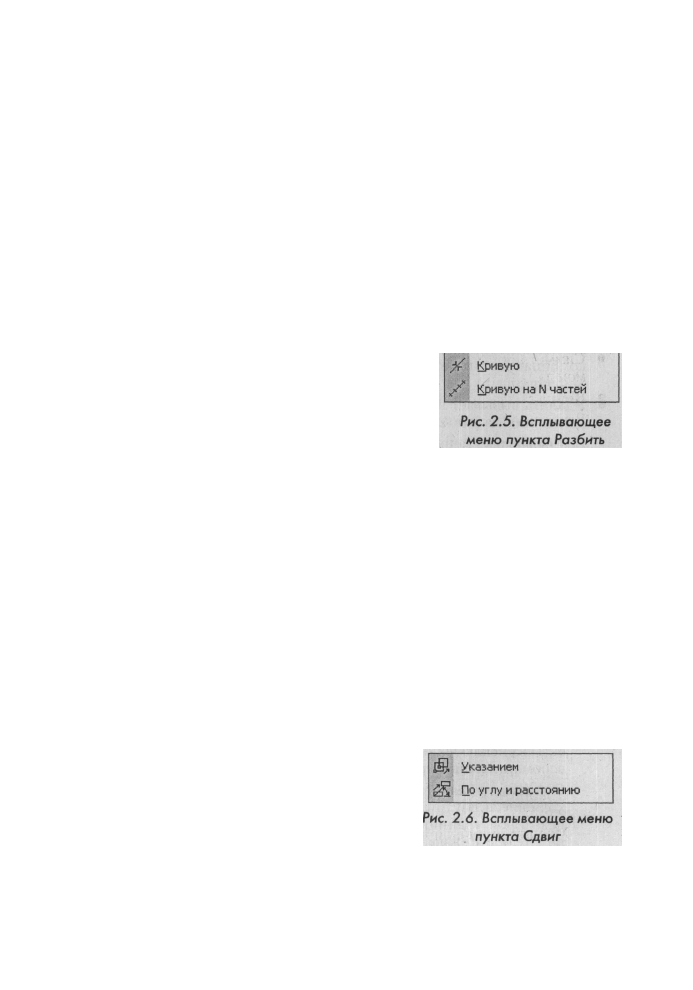

• Разбить вызывает всплывающее меню, показанное на рис. 2.5.

Всплывающее меню пункта Разбить включает два пункта:

Кривую - разбивает объект в какой-ли-

бо точке на две части. Укажите курсо-

ром кривую, подлежащую разбиению.

Если выбрана незамкнутая кривая, то

для разбиения ее на две части требуется

указание одной точки т1. Если выбрана

замкнутая кривая, то для ее разбиения

необходимо указать точки т1 и т2;

Кривую на N частей - разбивает объект на несколько равных час-

тей. Введите в поле N на Панели свойств количество частей, на ко-

торые нужно разбить кривую. Затем укажите курсором кривую для

разбиения. Если кривая замкнута, необходимо указать начальную

точку для разбиения. Для точного позиционирования курсора вос-

пользуйтесь привязками или меню геометрического калькулятора в

поле т на Панели свойств.

• Выровнять по границе продлевает объекты до указанной границы или

усекает по ней;

• Выделить все выделяет сразу все объекты, которые содержатся в теку-

щем фрагменте или в текущем виде активного чертежа. Можно также

нажать комбинацию клавиш CTRL+A;

• Сдвиг вызывает всплывающее меню, показанное на рис. 2.6.
Всплывающее меню пункта Сдвиг включает два пункта:

Указанием. При этом доступно два

способа выполнения сдвига объек-

тов: с использованием базовой точки

и заданием перемещений по осям.

Для выполнения перемещения пер-

вым способом сначала укажите базо-

вую

 ТОЧКУ

 для сдвига т1, а затем точ-

ку т2, определяющую ее новое положение. Для выполнения переме-

щения вторым способом введите на Панели свойств значения сме-

щений в поля Сдвиг X и Сдвиг Y в направлениях осей текущей сис-

темы координат;

Выпадающие меню в режиме создания Эскиза 135

- По углу и расстоянию перемещает выделенные объекты на определен-

ное расстояние в заданном направлении. Введите на Панели свойств

значения угла и расстояния в поля Угол и Расстояние. Значения сме-

щений вдоль осей текущей системы координат будут рассчитаны авто-

матически и показаны в соответствующих справочных полях. Группа

переключателей Режим на Панели свойств позволяет указать, требу-

ется ли оставлять или удалять исходные объекты после выполнения

операции. Для выполнения сдвига выделенных объектов нажмите

кнопку Создать объект на Панели специального управления.

• Поворот поворачивает выделенные объекты чертежа или фрагмента;
• Масштабирование позволяет выполнить масштабирование выделен-

ных объектов чертежа или фрагмента;

• Симметрия выполняет преобразование симметрии относительно пря-

мой для выделенных объектов чертежа или фрагмента;

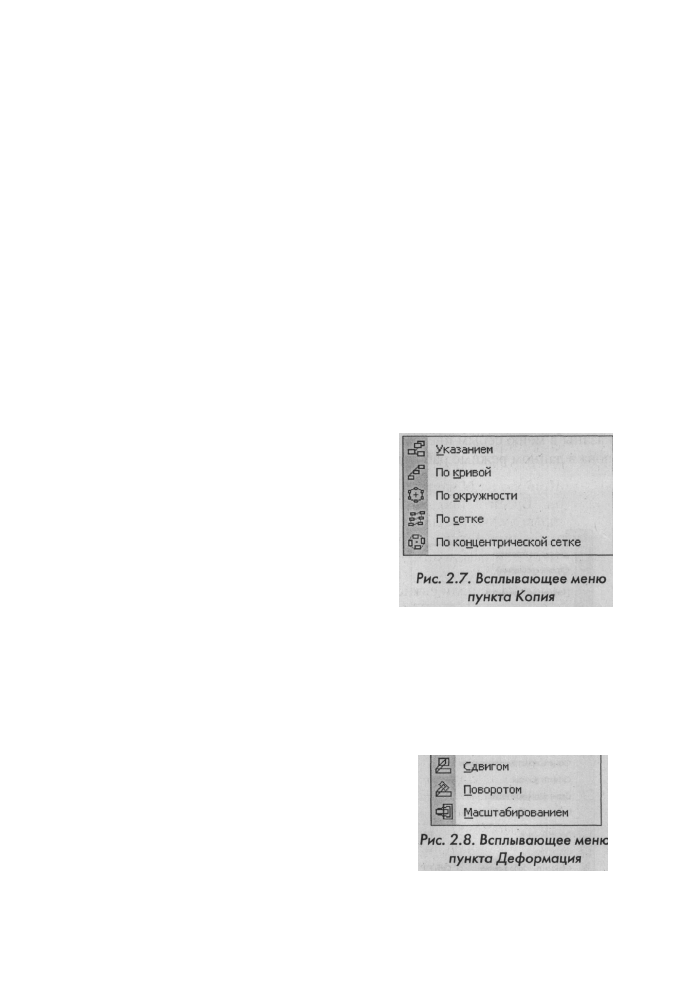

• Копия вызывает всплывающее меню, показанное на рис. 2.7.

Всплывающее меню пункта Копия включает ряд пунктов:
- Указанием копирует выделенные

объекты чертежа или фрагмента.

Укажите базовую точку для копи-

рования т1. Укажите точку т2, оп-

ределяющую новое положение

базовой точки;

- По кривой копирует выделенные

объекты, разместив их вдоль ука-

занной кривой;

- По окружности копирует выде-

ленные объекты, разместив их по окружности с указанным центром;

- По сетке копирует выделенные объекты чертежа или фрагмента,

разместив их в узлах сетки с заданными параметрами;

- По концентрической сетке копирует выделенные объекты чертежа

или фрагмента, разместив их в узлах концентрической сетки.

• Деформация вызывает всплывающее меню, показанное на рис. 2.8.

Всплывающее меню пункта Деформация включает ряд пунктов:
- Сдвигом сдвигает объекты чертежа

или фрагмента;

- Поворотом поворачивает объекты

чертежа или фрагмента;

- Масштабированием масштабирует

объекты чертежа или фрагмент.

• Разрушить разрушает на отдельные

примитивы выделенные составные объекты.

• Преобразовать в NURBS преобразует геометрический объект или

текст, написанный TrueType-шрифтом, в NURBS.

136 Создание эскиза для формирования модели детали

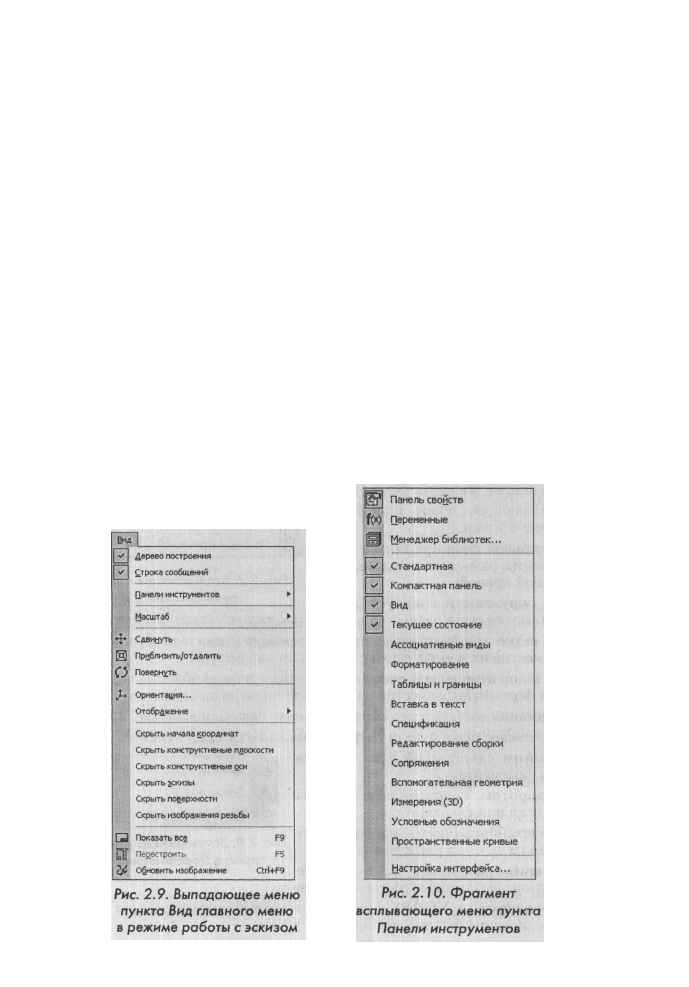

2.2.2. Выпадающее меню Вид

Выбор пункта главного меню Вид в режиме работы с эскизом или нажатие
комбинации клавиш Alt+B вызывает выпадающее меню, представленное на
рис. 2.9.

Меню содержит многочисленные пункты:

• Дерево построения включает или выключает показ Дерева построе-

ния в окне активного документа;

• Строка сообщений включает или отключает Строку сообщений;
• Панели инструментов вызывает всплывающее меню, показанное на

рис. 2.10.

Всплывающее меню пункта Панели инструментов включает многочис-

ленные пункты, которые позволяет включить или отключить отображение на
экране определенной панели инструментов. Часть названий пунктов меню

показаны в меню серым цветом. Эти панели являются недоступными для их
вызова в данном режиме работы;

Выпадающие меню в режиме создания Эскиза 137

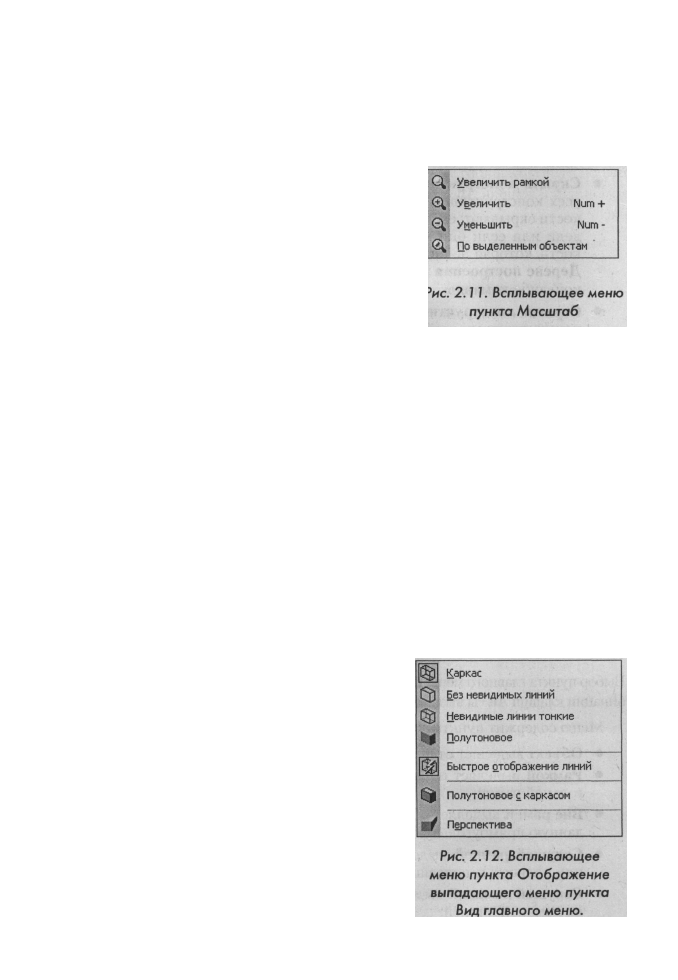

• Масштаб вызывает всплывающее меню, показанное на рис. 2.11.

Всплывающее меню пункта Масштаб включает ряд пунктов:

- Увеличить рамкой изменяет масштаб

отображения в активном окне с по-

мощью прямоугольной рамки;

- Увеличить увеличивает масштаб отоб-

ражения в активном окне в определен-

ное количество раз. Значение коэффи-

циента масштабирования в графических

и текстовых документах по умолчанию

равно 1,2;

- Уменьшить уменьшает масштаб отоб-

ражения в активном окне в определенное количество раз. Значение

коэффициента масштабирования в графических и текстовых доку-

ментах по умолчанию равно 1,2;

- По выделенным объектам автоматически изменяет масштаб отобра-

жения в активном окне таким образом, чтобы в нем полностью поме-

щались все выделенные объекты в максимально возможном масшта-

бе. Если ни один объект не выделен, команда недоступна.

• Сдвинуть сдвигает изображение в активном окне;
• Приблизить/отдалить плавно меняет масштаб, приближая или от-

даляя изображение. Нажмите левую кнопку мыши и перемещайте

курсор в вертикальном направлении. При движении курсора вверх

изображение будет плавно увеличиваться, в обратном направле-

нии - уменьшаться. Центром панорамирования является централь-

ная точка экрана;

• Повернуть динамически поворачивает изображение модели. После вы-

зова команды изменяется внешний вид курсора (он превращается в две

дугообразные стрелки). Нажмите левую кнопку мыши в окне модели и,

не отпуская ее, перемещайте курсор.

Модель будет поворачиваться вокруг

центральной точки габаритного парал-

лелограмма;

• Ориентация выводит на экран диало-

говое окно Ориентация видов, в кото-

ром можно изменить текущую ориен-

тацию на стандартную или пользова-

тельскую ориентацию из списка, а так-

же сохранить текущую ориентацию в

списке;

• Отображение вызывает всплывающее

меню, показанное на рис. 2.12;

• Скрыть начала координат отменяет

или включает показ всех начал коорди-

138 Создание эскиза для формирования модели детали

нат в окне детали или сборки. Начало координат, которое не отражено
в окне детали или сборки, по-прежнему показывается в Дереве постро-
ения. Его можно выбрать при выполнении какой-либо команды;

• Скрыть конструктивные плоскости отменяет или включает показ

всех конструктивных плоскостей в окне модели. Обычно эти плос-
кости скрывают, если они больше не потребуется при построении мо-
дели или если они мешают просмотру изображения модели. Плос-

кость, которая не видна в окне модели, по-прежнему показывается в

Дереве построения модели. Ее можно выбрать при выполнении ка-

кой-либо команды;

• Скрыть конструктивные оси отменяет или включает показ всех

конструктивных осей в окне модели. Ось, которая не видна в окне мо-

дели, по-прежнему показывается в Дереве построения модели. Ее

можно выбрать при выполнении какой-либо команды;

• Скрыть эскизы отменяет или включает показ в окне модели всех

эскизов, не задействованных в выполнении операций. Эскиз, кото-
рый не виден в окне модели, по-прежнему показывается в Дереве

построения модели. Его можно выбрать при выполнении какой-ли-
бо команды;

• Показать все изменяет масштаб отображения в активном окне таким

образом, чтобы в нем был виден полностью весь документ;

• Перестроить перестраивает и/или перемещает объекты так, чтобы

их форма, параметры и положение соответствовали положению

опорных объектов и не противоречили наложенным на них сопря-

жениям;

• Обновить изображение обновляет изображение в активном окне. При

обновлении масштаб отображения документа в окне не изменяется.

2.2.3. Выпадающее меню Выделить

Выбор пункта главного меню Вид в режиме работы с эскизом или нажатие ком-
бинации клавиш Alt+ы вызывает выпадающее меню, представленное на рис. 2.13.

Меню содержит пункты, позволяющие выделять различные объекты:

• Объект выделяет отдельный объект активного документа;
• Рамкой выделяет объекты активного документа с помощью прямоу-

гольной рамки;

• Вне рамки выделяет объекты активного документа, не попавшие в за-

данную прямоугольную рамку;

• Секущей рамкой выделяет объекты активного документа, частично

или полностью попавшие в заданную прямоугольную рамку;

• Секущей ломаной выделяет объекты активного документа, пересекая

их ломаной линией;

Выпадающие меню в режиме создания Эскиза 139

• Прежний список выделяет объекты, ко-

торые выделялись предыдущий раз

(элементы прежнего списка);

• Слой вызывает всплывающее меню, по-

казанное на рис. 2.14.
Всплывающее меню пункта Слой вклю-

чает два пункта:

- Указанием выделяет объекты одно-

го или нескольких слоев в текущем

виде чертежа или во фрагменте;

- Выбором выделяет объекты одного

или нескольких слоев в текущем ви-

де чертежа или во фрагменте.

• По типу... выделяет объекты активного

документа в соответствии с их типом;

• По стилю кривой ... выделяет объекты

активного документа в соответствии с

их стилем;

• Исключить вызывает всплывающее ме-

ню, показанное на рис. 2.15.

В всплывающем меню пункта Исключить

находятся команды для отмены выделения

объектов:

- Объект отменяет выделение отдель-

ного объекта активного документа;

- Рамкой отменяет выделение объек-

тов активного документа с помощью

прямоугольной рамки;

- Вне рамки отменяет выделение объ-

ектов активного документа, не по-

павших в заданную прямоугольную

рамку;

- Секущей рамкой отменяет выделе-

ние объектов активного документа,

частично или полностью попавших в

заданную прямоугольную рамку;

- Секущей ломаной отменяет выделе-

ние объектов активного документа,

пересекая их ломаной линией;

- Прежний список исключает из набо-

ра выделенных объектов те из них,

которые выделялись в предыдущий

раз (элементы прежнего списка);

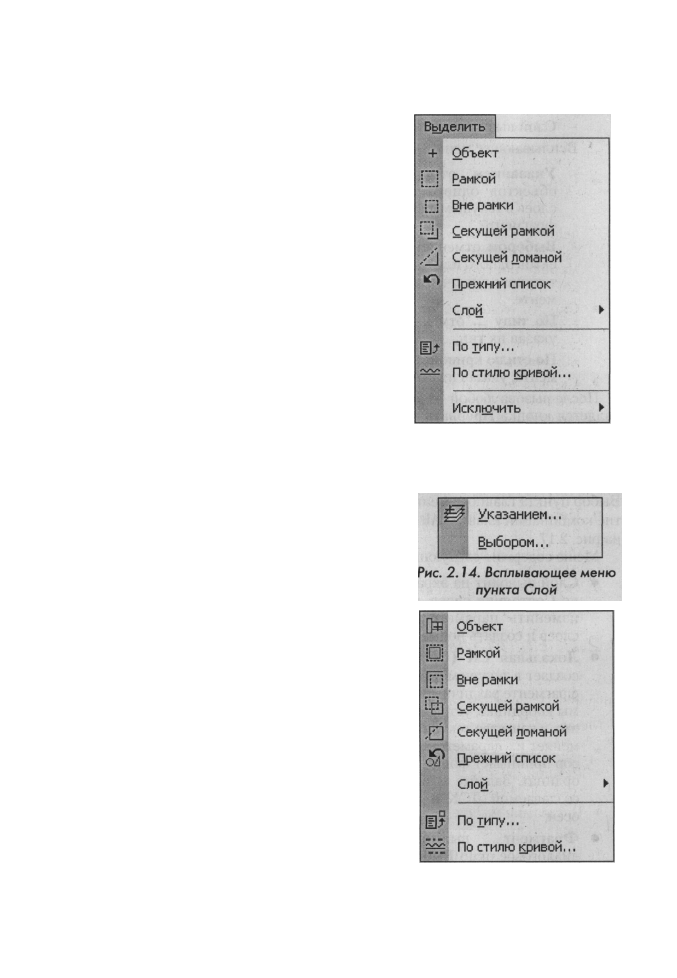

Рис. 2.13. Выпадающее меню

пункта главного меню Выделить

в режиме работы с эскизом

Рис. 2.15. Всплывающее меню

пункта Исключить выпадающего

меню пункта Выделить

140 Создание эскиза для формирования модели детали

- Слой вызывает всплывающее меню, показанное на рис. 2.16.
Всплывающее меню пункта Слой включает два пункта:
- Указанием отменяет выделение

объектов одного или нескольких

слоев в текущем виде чертежа или во

фрагменте;

- Выбором отменяет выделение объ-

ектов одного или нескольких слоев в
текущем виде чертежа или во фраг-
менте.

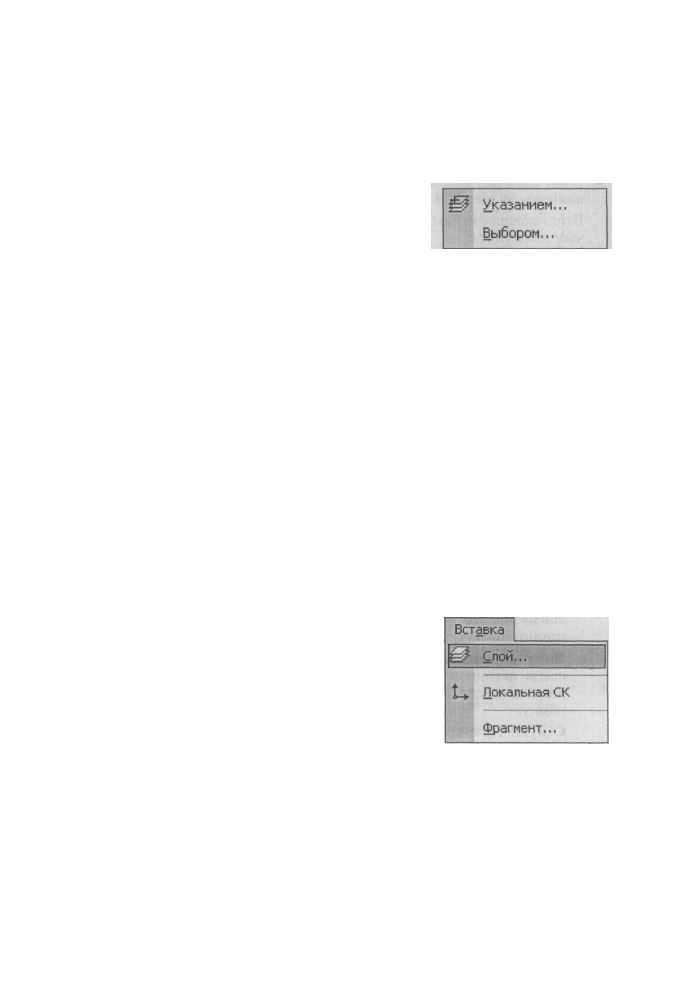

Рис. 2.16. Всплывающее меню

пункта Слой

- По типу ... отменяет выделение элементов активного документа,

указав их тип;

- По стилю кривой ... отменяет выделение элементов активного доку-

мента, указав их стиль.

После вызова любой из команд на Панели специального управления по-

является кнопка Прервать команду, с помощью которой можно завершить
текущую команду выделения.

2.2Л. Выпадающее меню Вставка

Выбор пункта главного меню Вставка в режиме работы с эскизом или нажа-

тие комбинации клавиш Alt+a вызывает выпадающее меню, представленное

на рис. 2.17.

Меню содержит следующие пункты:

• Слой выводит на экран диалоговое ок-

но Состояния слоев, в котором можно
изменить параметры существующих
слоев и создать новые слои;

• Локальная СК (Система Координат)

создает в текущем виде чертежа или во
фрагменте различные локальные систе-
мы координат, устанавливает любую из
них в качестве текущей СК, а также из-
меняет их параметры. После этого кур-
сор принимает форму осей системы ко-
ординат. Задайте точку начала отсчета
создаваемой ЛСК и угол поворота ее

осей;

• Фрагмент... вызывает на экран

диалоговое окно Выберите файл для открытия, чтобы вставить в ак-
тивный документ содержимое из внешнего файла фрагмента.

Рис. 2.17. Выпадающее меню

пункта главного меню Вставка

в режиме работы с эскизом

Выпадающие меню в режиме создания Эскиза 141

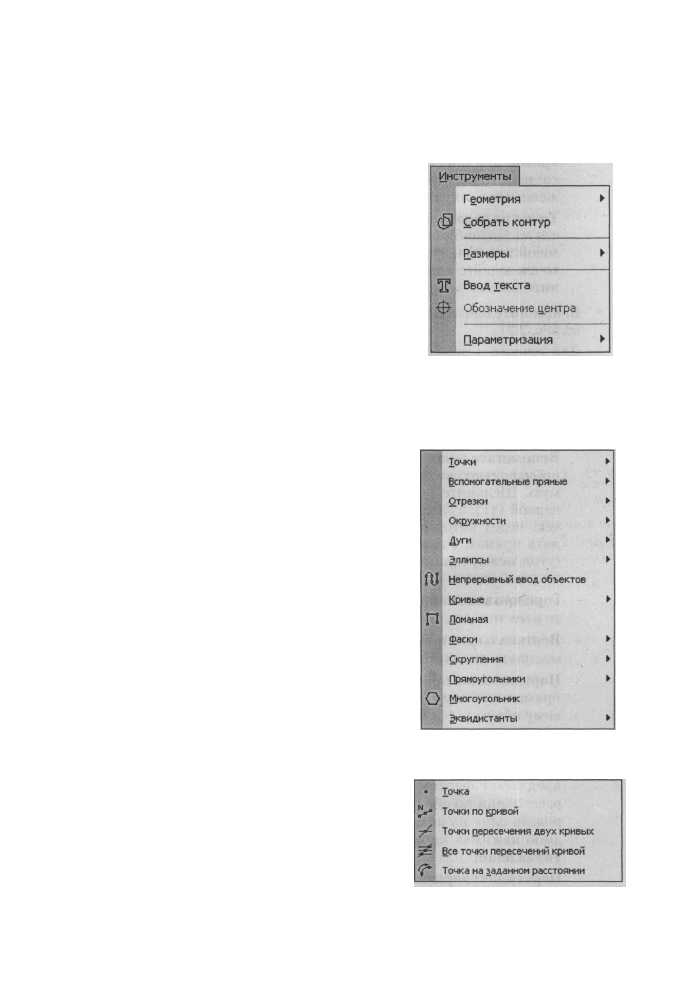

Рис. 2.7 8. Выпадающее меню

пункта Инструменты главного

меню в режиме работы

с эскизом

2.2.5. Выпадающее меню Инструменты

Выбор пункта главного меню Инструменты в
режиме работы с эскизом или нажатие комби-
нации клавиш Alt+И вызывает выпадающее
меню, представленное на рис. 2.18.

Меню содержит пункты, позволяющие ис-

пользовать различные инструменты при пост-
роении эскиза:

• Геометрия вызывает всплывающее ме-

ню, показанное на рис. 2.19.

Всплывающее меню содержит следующие

пункты:

• Точки, которое вызывает всплывающее

меню, показанное на рис. 2.20.
Для точного позиционирования курсо-
ра воспользуйтесь привязками или ме-
ню геометрического калькулятора на

Панели свойств для Поля т. Всплыва-
ющее меню содержит следующие
пункты:
- Точка строит произвольно располо-

женную точку. Задайте положение

точки;

- Точки по кривой строит нескольких

точек, равномерно расположенных
на какой-либо кривой. На Панели

свойств в поле Количество участ-

ков введите количество участков, на

которые проставленные точки долж-
ны разбить кривую. Щелкните
мышью по кривой для простановки
точек;

- Точки пересечений двух кривых

строит точки в местах пересечений
кривых. Щелкните мышью по кри-
вой для поиска пересечений. Затем

последовательно щелкайте по пере-
секающимся с ней кривым. После
щелчка мышью по каждой последу-
ющей кривой автоматически созда-
ются точки в местах ее пересечения с
первой кривой;

Рис. 2.19. Всплывающее меню

пункта Геометрия

Рис. 2.20. Всплывающее меню

пункта Точки

142 Создание эскиза для формирования модели детали

- Все точки пересечений кривой строит точки в местах всех пересече-

ний указанной кривой с другими кривыми. Щелкните мышью по

кривой для поиска пересечений. После этого автоматически будут

созданы точки в местах ее пересечения с другими кривыми, располо-

женными в текущих и активных видах и слоях;

- Точка на заданном расстоянии строит точки на кривой, находящи-

еся на заданном расстоянии от указанной точки на этой кривой (ба-

зовой точки) и друг от друга. На Панели свойств в поле Количество

точек задайте количество точек, которые требуется создать. Щелк-

ните мышью по кривой для простановки точек.

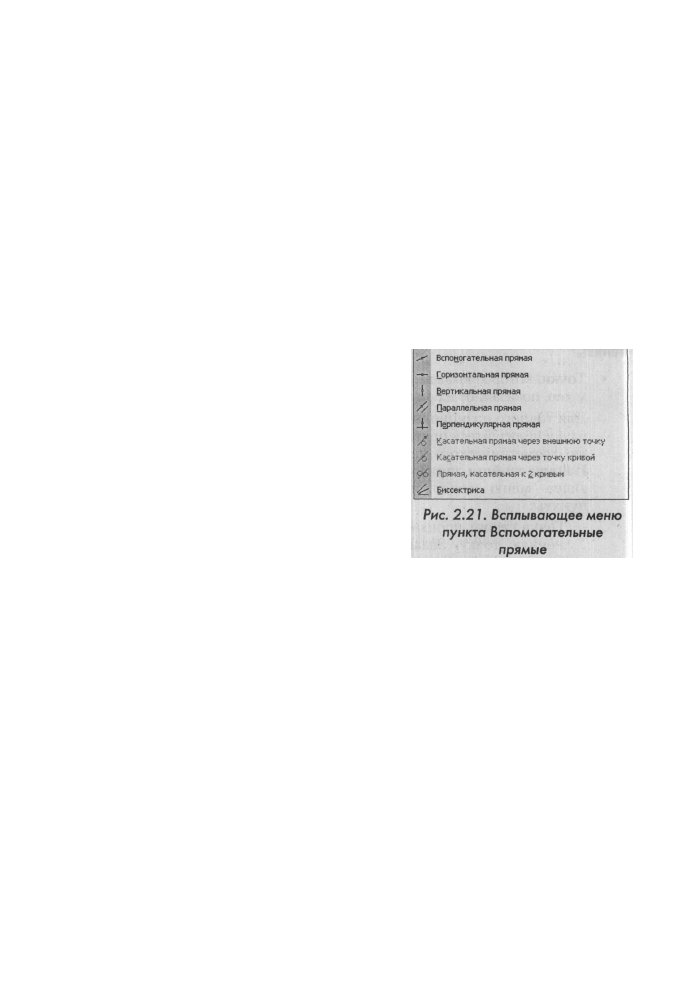

• Вспомогательные прямые вызывает всплывающее меню, показанное

на рис. 2.21.

Для точного позиционирования курсо-

ра воспользуйтесь привязками или ме-

ню геометрического калькулятора на

Панели свойств в полях т1 и т2. Всплы-

вающее меню содержит следующие

пункты:

- Вспомогательная прямая строит

произвольно расположенную пря-

мую. Щелкните в местоположении

первой (т1), а затем второй (т2) то-

чек, через которые должна прохо-

дить прямая. Угол наклона прямой

(угол между прямой и осью абсцисс

текущей системы координат) будет определен автоматически;

- Горизонтальная прямая строит горизонтальную прямую. Щелкни-

те в местоположении точки, через которую должна пройти прямая;

- Вертикальная прямая строит вертикальную прямую. Щелкните в

местоположении точки, через которую должна пройти прямая;

- Параллельная прямая строит прямую, параллельную выбранному

прямолинейному объекту (базовому объекту). Щелкните по базо-
вому объекту. На Панели свойств задайте расстояние от базового
объекта до параллельной прямой. Для этого, на Панели свойств
введите нужное значение в поле Расстояние или укажите точку,
через которую должна пройти прямая. По умолчанию система
предлагает фантомы двух прямых, расположенных на заданном
расстоянии по обе стороны от базового объекта. Можно зафикси-
ровать одну из них или обе, щелкая мышью на нужном фантоме,
либо нажимая кнопку Создать объект на Панели специального
управления;

- Перпендикулярная прямая строит прямую, перпендикулярную

выбранному объекту (базовому объекту). Щелкните мышью по ба-

зовому объекту. Щелкните в местоположении точки, через которую

Выпадающие меню в режиме создания Эскиза 143

должна пройти создаваемая прямая. На экране будут показаны фан-
томы всех вариантов прямых, перпендикулярных выбранному объ-
екту и проходящих через указанную точку. Выберите нужный фан-
том мышью или с помощью кнопок К следующему объекту и К

предыдущему объекту на Панели специального управления. Затем
зафиксируйте выбранную прямую, щелкнув по ней мышью или на-
жав кнопку Создать объект на Панели специального управления;
Касательная прямая через внешнюю точку строит прямую, каса-
тельную к другому объекту и проходящую через произвольную
точку, не принадлежащую этому объекту. Щелкните мышью по
объекту, касательно к которому должна пройти прямая. Затем за-
дайте точку, через которую должна пройти создаваемая прямая.

На экране появятся фантомы всех вариантов прямых, касатель-
ных к объекту и проходящих через заданную точку. Выберите
нужный фантом мышью или с помощью кнопок К следующему

объекту и К предыдущему объекту на Панели специального уп-

равления. Затем зафиксируйте выбранную прямую, щелкнув по

ней мышью или нажав кнопку Создать объект на Панели специ-

ального управления;
Касательная прямая через точку кривой строит прямую, касатель-

ную к другому объекту и проходящую через указанную точку на

этом объекте. Доступно два способа построения касательной к объ-

екту: задание точки касания, задание угла наклона касательной.

Щелкните по объекту, касательно к которому должна пройти пря-

мая. Если известна точка касания, задайте ее. Зафиксируйте фантом

касательной, щелкнув по нему мышью или нажав кнопку Создать

объект на Панели специального управления;
Прямая, касательная к двум кривым строит прямую, касательную к

двум объектам. Щелкните мышью сначала по первому, а затем и по

второму объектам, касательно к которым должна пройти прямая. На

экране появятся фантомы всех возможных вариантов касательных.

Выберите нужный фантом мышью или с помощью кнопок К следу-

ющему объекту и К предыдущему объекту на Панели специально-

го управления. Затем зафиксируйте выбранную прямую, щелкнув

по ней мышью или нажав кнопку Создать объект на Панели специ-

ального управления;
Биссектриса строит биссектрису угла, образованного двумя ука-

занными прямолинейными объектами. Щелкните мышью по двум

прямолинейным объектам. На экране будут показаны фантомы

биссектрис углов, образованных выбранными объектами. Выбери-

те нужный фантом мышью или с помощью кнопок К следующему

объекту и К предыдущему объекту на Панели специального уп-

равления. Затем зафиксируйте выбранную прямую, щелкнув по

ней мышью или нажав кнопку Создать объект на Панели специ-

ального управления.

144 Создание эскиза для формирования модели детали

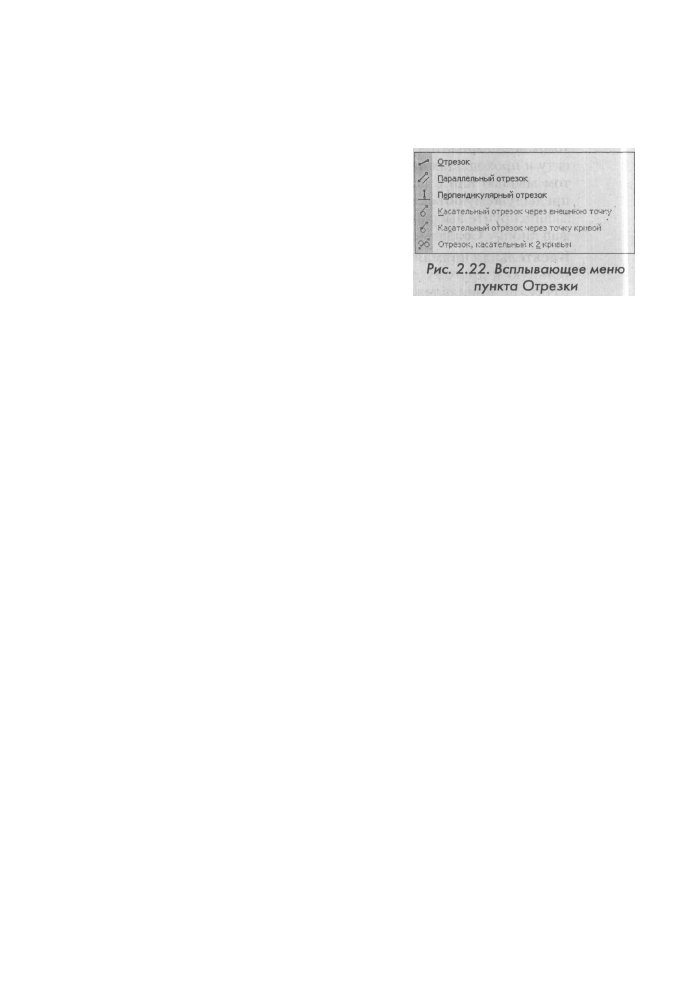

• Отрезки вызывает всплывающее меню, показанное на рис. 2.22.

Для точного позиционирования курсо-

ра воспользуйтесь привязками или ме-

ню геометрического калькулятора на

Панели свойств в полях т! и т2. Это

всплывающее меню содержит следую-

щие пункты:
- Отрезок строит произвольно распо-

ложенный отрезок. Доступно два ос-

новных способа построения произ-

вольного отрезка: задание начальной
и конечной точек отрезка, задание начальной точки, длины и угла

наклона отрезка. Если известны начальная (т1) и конечная (т2) точ-

ки отрезка, щелкните мышью в их местоположении, или введите ко-

ординаты их на Панели свойств в полях т1 и т2 . При этом длина и

угол наклона отрезка будут определены автоматически. Если изве-

стны начальная точка отрезка, его длина и угол наклона, задайте их

любым способом и в любом порядке. Например, Вы можете указать

курсором положение точки т1, ввести длину на Панели свойств в

поле Длина и задать курсором угол наклона отрезка. При этом ко-

нечная точка отрезка будет определена автоматически;
Параллельный отрезок строит один или несколько отрезков, парал-

лельных другим прямолинейным объектам. Щелкните по объекту,

параллельно которому должен пройти отрезок. Задайте начальную

точку отрезка т1 мышью или на Панели свойств. Расстояние от ба-

зового объекта до параллельного отрезка будет определено автома-

тически. Задайте длину на Панели свойств или конечную точку от-

резка т2 мышью или на Панели свойств;

Перпендикулярный отрезок строит один или несколько отрезков,

перпендикулярных другим объектам. Щелкните по объекту, перпен-

дикулярно которому должен пройти отрезок. Задайте начальную

(т1) и конечную (т2) точки отрезка мышью или на Панели свойств;
Касательный отрезок через внешнюю точку строит отрезок, каса-

тельный к другому объекту. Щелкните по кривой, касательно к ко-

торой должен пройти отрезок. Затем в местоположении начальной

точки отрезка т1. По умолчанию конечной точкой отрезка является

точка касания. Если необходимо, Вы можете изменить длину отрез-

ка, введя нужное значение в соответствующее поле Панели свойств.

На экране появятся фантомы всех вариантов отрезков, касательных

к выбранному объекту и проходящих через заданную точку. Выбе-

рите нужный фантом мышью или с помощью кнопок К следующе-

му объекту и К предыдущему объекту на Панели специального уп-

равления. Затем зафиксируйте выбранный фантом, щелкнув по не-

му мышью или нажав кнопку Создать объект на Панели специаль-

ного управления;

Выпадающие меню в режиме создания Эскиза 145

- Касательный отрезок через точку кривой строит один или несколь-

ких отрезков, касательных к другим (базовым) объектам и проходя-

щих через указанные точки этих объектов. Доступно два способа

построения касательных отрезков: задание точки касания, задание

угла наклона касательной. Щелкните по объекту, касательно к кото-

рому должен пройти отрезок, в точке касания т2. Щелкните по точ-

ке т1, определяющей длину отрезка. Зафиксируйте появившийся

фантом касательного отрезка, щелкнув по нему мышью или нажав

кнопку Создать объект на Панели специального управления;

- Отрезок, касательный к двум кривым строит отрезок, касательный

к двум кривым. Щелкните вначале по первой, а затем по второй кри-

вым, касательно к которым должен пройти отрезок. По умолчанию

система предлагает построение отрезков с концами в точках каса-

ния. При необходимости Вы можете ввести нужное значение длины

отрезка в соответствующее поле на Панели свойств. На экране бу-

дут показаны фантомы всех вариантов отрезков, касательных к ука-

занным кривым. Выберите нужный фантом мышью или с помощью

кнопок К следующему объекту и К предыдущему объекту на Па-

нели специального управления. Затем зафиксируйте выбранный

отрезок, щелкнув по нему мышью или нажав кнопку Создать объ-

ект на Панели специального управления.

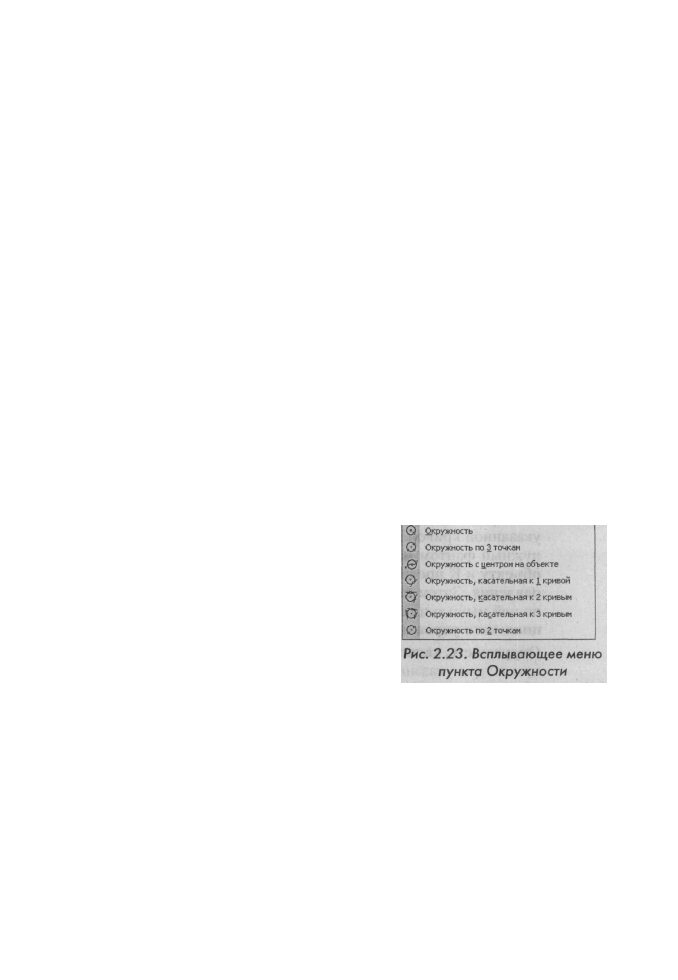

Окружности вызывает всплывающее меню, показанное на рис. 2.23.
Для точного позиционирования курсо-

ра воспользуйтесь привязками или ме-

ню геометрического калькулятора в по-

лях Центр и на Панели свойств.

Всплывающее меню пункта Окружнос-

ти содержит следующие пункты:

- Окружность строит произвольную

окружность. Укажите центр окруж-

ности. Затем укажите точку, лежа-

щую на окружности;
Окружность по 3 точкам строит окружность, проходящую через три

заданные точки. Задайте точки т1, т2 и тЗ, через которые должна

пройти окружность, мышью или на Панели свойств. Координаты

центра окружности и ее радиус будут определены автоматически;
Окружность с центром на объекте строит окружность с центром на

указанной кривой. Укажите объект, на котором должен лежать

центр окружности. Затем задайте точку, лежащую на окружности.

На экране появятся фантомы всех вариантов окружностей заданно-

го радиуса с центром на выбранной кривой. Выберите нужный фан-

том мышью или с помощью кнопок К следующему объекту и К

предыдущему объекту на Панели специального управления. Затем

зафиксируйте выбранную окружность, щелкнув по ней мышью или

нажав кнопку Создать объект на Панели специального управления;

146 Создание эскиза для формирования модели детали

- Окружность, касательная к 1 кривой строит окружность, каса-

тельную к заданной кривой. Доступно два основных способа пост-
роения окружности, касательной к заданной кривой: задание двух
точек, принадлежащих окружности, задание точки центра окруж-

ности. Щелкните по объекту, которого должна касаться окруж-
ность. Если известно положение двух точек т1 и т2, через которые
должна проходить создаваемая окружность, последовательно за-
дайте их. Радиус окружности будет определен автоматически. На
экране появятся фантомы всех окружностей, касательных к ука-
занной кривой и проходящих через заданные точки. Выберите

нужный фантом мышью или с помощью кнопок К следующему
объекту и К предыдущему объекту на Панели специального уп-
равления. Затем зафиксируйте выбранную окружность, щелкнув
по ней мышью или нажав кнопку Создать объект на Панели спе-
циального управления;

- Окружность, касательная к 2 кривым строит окружность, каса-

тельную к двум указанным кривым. Доступно два способа постро-
ения окружности, касательной к двум кривым: задание точки на

окружности, задание радиуса окружности. Укажите объекты, ко-
торых должна касаться окружность. Если известна точка, через
которую должна проходить создаваемая окружность, задайте ее.

На экране появятся фантомы всех окружностей, касательных к

указанной кривой и проходящих через заданную точку. Выберите

нужный фантом мышью или с помощью кнопок К следующему
объекту и К предыдущему объекту на Панели специального уп-
равления. Затем зафиксируйте выбранную окружность, щелкнув
по ней мышью или нажав кнопку Создать объект на Панели спе-
циального управления;

- Окружность, касательная к 3 кривым строит окружность, касатель-

ную к трем указанным кривым. Укажите первый, второй и третий
объекты, касательно к которым должна пройти окружность. Если
среди указанных объектов есть эллипс или сплайн, потребуется так-
же указание примерного местоположения окружности. На экране
появятся фантомы всех вариантов окружностей, касательных к ука-
занным объектам. Выберите нужный фантом мышью или с по-
мощью кнопок К следующему объекту и К предыдущему объекту
на Панели специального управления. Затем зафиксируйте выбран-
ную окружность, щелкнув по ней мышью или нажав кнопку Создать
объект на Панели специального управления;

- Окружность по 2 точкам строит окружность, проходящую через за-

данные точки. Задайте точки т1 и т2 мышью или на панели свойств.

Будет построена окружность, проходящая через заданные точки, с

диаметром равным расстоянию между заданными точками.
