Yamaha подвесной мотор E8D. Руководство по эксплуатации - часть 4

46

Техническое обслуживание

• Запрещается находиться под нижней частью

подвесного мотора, если он наклонен даже
при зафиксированном опорном стержне или
рукоятке. Случайное падение подвесного мо-
тора может привести к тяжелой травме.

1. Наклоните подвесной мотор так, чтобы винт

для слива трансмиссионного масла оказался

в наиболее низком положении.

2. Поместите подходящую емкость под корпус

редуктора.

3. Отверните винт для слива масла из редуктора

и снимите прокладку.

ПРИМЕЧАНИЕ.

 Чрез-

мерно большое количество металлических
частиц на магнитном винте для слива масла
из редуктора может указывать на неисправ-
ность нижнего блока мотора. Обратитесь



к дилеру Yamaha.

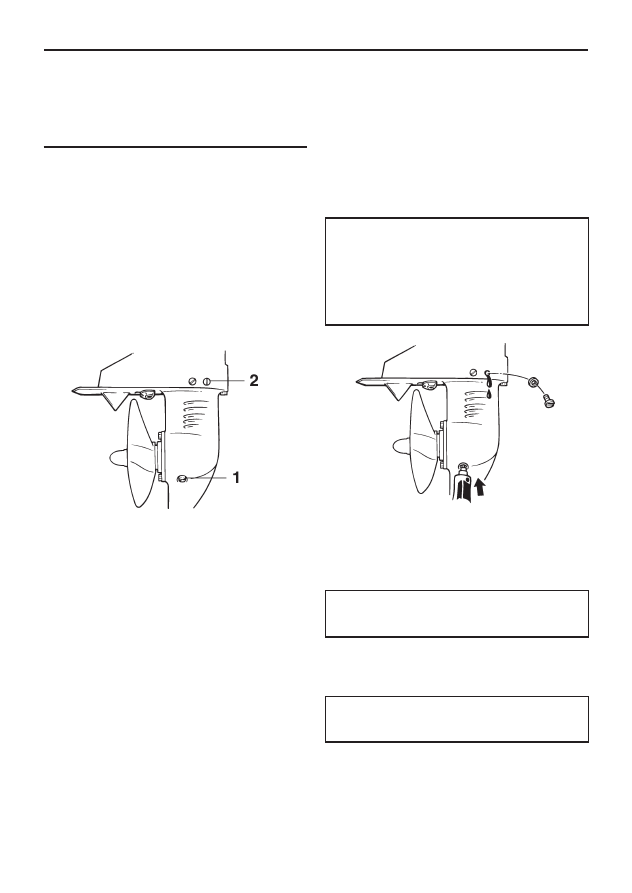

1.  Винт для слива масла из редуктора
2.  Пробка для контроля уровня масла

СОВЕТ



Если мотор оснащен магнитным винтом для

слива масла из редуктора, перед установкой

винта удалите с него металлические частицы.



Используйте новые прокладки. Не используй-

те повторно снятые прокладки.

4. Чтобы полностью слить масло, отверните

пробку для контроля уровня масла и снимите

прокладку.

ПРИМЕЧАНИЕ.

 После слива отработанного

масла из редуктора проверьте его состоя-
ние. Если трансмиссионное масло имеет мо-
лочный оттенок, содержит воду или большое
количество металлических частиц, возможно
повреждение редуктора. Обратитесь к диле-
ру компании Yamaha для проверки и ремонта
подвесного мотора.

СОВЕТ

Проконсультируйтесь с дилером Yamaha о по-

рядке утилизации отработанного масла.
5. Установите подвесной мотор в вертикальное

положение. При помощи приспособления с

гибким шлангом или устройства для заполне-

ния под давлением залейте трансмиссионное

масло через отверстие винта для слива масла

из редуктора.

Рекомендуемое трансмиссионное масло:

масло для гипоидных передач

Рекомендованное трансмиссионное масло:

SAE 90 API GL-4

Количество трансмиссионного масла:

0,230 л

6. Наденьте новую прокладку на пробку для

контроля уровня масла. После того, как мас-

ло начнет вытекать из отверстия пробки для

контроля уровня масла, установите и затяните

эту пробку.

Момент затяжки:

9 Н·м

7. Наденьте новую прокладку на винт для слива

масла из редуктора. Установите и затяните

винт для слива масла из редуктора.

Момент затяжки:

9,0 Н·м (0,92 м·кг сила)

47

Устранение неисправностей

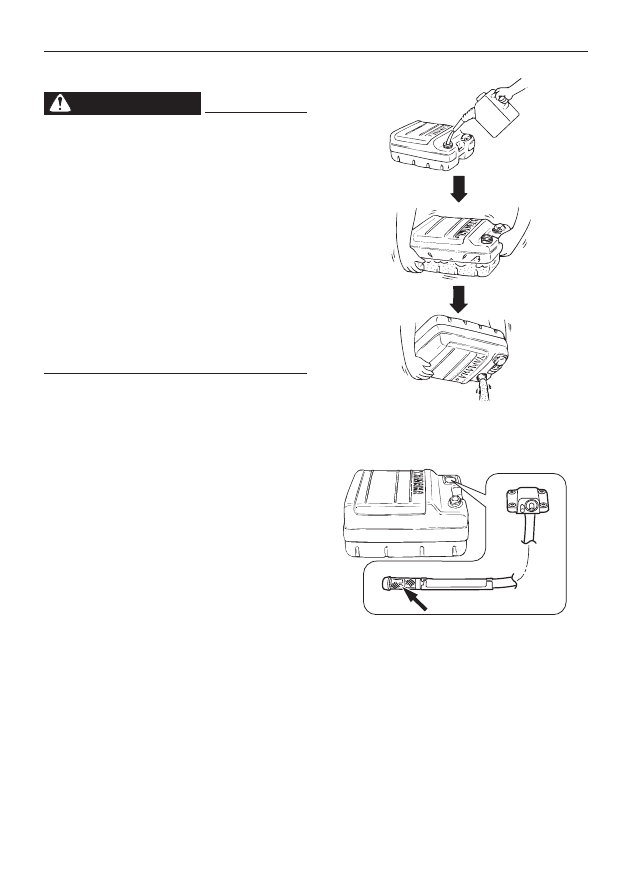

Чистка топливного бака

 ПРЕДУПРЕЖДЕНИЕ!

Бензин огнеопасен, а его пары огнеопасны
и взрывоопасны.

• При наличии вопросов относительно пра-

вильного выполнения этой процедуры обра-
титесь к дилеру Yamaha.

•  Остерегайтесь искр, пламени, зажженных си-

гарет и других источников воспламенения.

• Перед чисткой топливного бака снимите его

с лодки. Работу выполняйте только вне по-
мещения, в месте с хорошей вентиляцией.

•  Немедленно вытирайте потеки топлива.
• Тщательно соберите топливный бак. Непра-

вильная сборка может привести к течи то-
плива, это создает опасность возгорания и
взрыва.

•  Утилизируйте бензин с истекшим сроком хра-

нения в соответствии с местными нормами.

1. Слейте бензин из топливного бака в подходя-

щую емкость.

2. Налейте в бак небольшое количество подхо-

дящего растворителя. Установите крышку и

встряхните бак. Полностью слейте раствори-

тель.

3. Отверните винты, которыми крепится узел

соединения топливопровода. Извлеките этот

узел из бака.

4. Очистите  фильтр  (расположенный  на  конце

всасывающей трубы) в подходящем раство-

рителе. Просушите фильтр.

5. Замените прокладку новой. Установите на

место узел соединения топливопровода и на-

дежно затяните винты.

48

Устранение неисправностей

Проверка и замена защитных анодов

Для защиты от коррозии подвесных моторов

Yamaha используются защитные аноды. Перио-

дически проверяйте наружные аноды. Удаляйте

отложения с поверхностей анодов. Для их заме-

ны обратитесь к дилеру Yamaha.

ПРИМЕЧАНИЕ

Не наносите краску на защитные аноды, это
сделает их неэффективными.

СОВЕТ

На моделях, оборудованных наружными ано-

дами, проверьте подключенные к ним зазем-

ляющие проводники. Для проверки и замены

внутренних анодов, установленных в силовой

установке, обращайтесь к дилеру Yamaha.

49

Устранение неисправностей

Поиск и устранение неисправностей

Неисправности топливной системы, системы

зажигания и недостаточная компрессия могут

привести к затрудненному запуску мотора, сни-

жению мощности и другим неполадкам. В этом

разделе изложены основные методы проверки и

возможные способы ремонта, относящиеся ко

всем подвесным моторам Yamaha. Поэтому не-

которые пункты могут оказаться неприменимы-

ми к вашей модели мотора.
В случае необходимости ремонта подвесного

мотора, доставьте его дилеру Yamaha.

Если мигает индикатор неисправности мотора,

обратитесь к дилеру Yamaha.

Стартер не работает

В. Мала емкость аккумуляторной батареи или

ее напряжение?

О. Проверьте состояние аккумуляторной бата-

реи. Используйте аккумуляторную батарею

рекомендованной емкости.

В.  Разъемы аккумуляторной батареи ослаблены

или корродированны?

О. Затяните клеммы проводов аккумуляторной

батареи и очистите их.

В.  Перегорел предохранитель реле стартера или

электрической цепи?

О. Найдите и устраните причину перегрузки

электрической цепи. Замените предохрани-

тель новым соответствующего номинала.

В. Неисправны детали стартера?
О. Обратитесь к дилеру Yamaha для ремонта.
В. Включена передача с помощью рычага пере-

ключения передач ?

О.  Включите нейтральную передачу.

Мотор не запускается (стартер работает)

В.  Топливный бак пуст?
О.  Заправьте топливный бак топливом с неис-

текшим сроком хранения.

В.  Топливо загрязненное или старое?
О.  Заправьте топливный бак топливом с неис-

текшим сроком хранения.

В.  Топливный фильтр засорен?
О.  Очистите или замените фильтр.
В.  Нарушен порядок запуска?
О.  См. с. 25.
В.  Неисправен топливный насос?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Свеча (свечи) зажигания загрязнены или

установлены свечи несоответствующего

типа?

О.  Проверьте свечи зажигания. Очистите све-

чи или замените новыми рекомендованного

типа.

В.  Колпачки свеч зажигания установлены не-

правильно?

О.  Проверьте и повторно установите колпачки.
В.  Провода системы зажигания повреждены

или плохо подключены?

О.  Проверьте отсутствие повреждений или об-

рывов проводов. Затяните все плохо соеди-

ненные разъемы. Замените поврежденные

или оборванные провода.

В.  Неисправны детали системы зажигания?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Шнур аварийной остановки мотора не присо-

единен?

О.  Присоедините шнур.
В.  Повреждены внутренние детали мотора?
О.  Обратитесь к дилеру Yamaha для ремонта.

Мотор работает нестабильно или глохнет

на холостом ходу

В.  Свеча (свечи) зажигания загрязнены или

установлены свечи несоответствующего

типа?

О.  Проверьте свечи зажигания. Очистите све-

чи или замените новыми рекомендованного

типа.

В.  Затруднена подача топлива?
О.  Проверьте отсутствие сжатий и перегибов то-

пливопровода, а также других препятствий в

топливной системе.

50

Устранение неисправностей

В.  Топливо загрязненное или старое?
О.  Заправьте топливный бак топливом с неис-

текшим сроком хранения.

В.  Топливный фильтр засорен?
О.  Очистите или замените фильтр.
В.  Неисправны детали системы зажигания?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Сработала система сигнализации?
О.  Найдите и устраните причину срабатывания

сигнализации.

В.  Неверный зазор между электродами свечи

зажигания?

О.  Проверьте и установите рекомендованный

зазор.

В.  Провода системы зажигания повреждены

или плохо подключены?

О.  Проверьте отсутствие повреждений или об-

рывов проводов. Затяните все плохо соеди-

ненные разъемы. Замените поврежденные

или оборванные провода.

В.  Используется моторное масло, отличное от

рекомендованного?

О.  Проверьте и замените моторное масло реко-

мендованным.

В.  Термостат неисправен или засорен?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Неправильно отрегулирован карбюратор?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Поврежден топливный насос?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Затянут винт отверстия для воздуха на то-

пливном баке?

О.  Отверните винт отверстия.
В.  Вытянут рычаг обогатителя?
О.  Верните рычаг в исходное положение.
В.  Слишком велик угол наклона подвесного мо-

тора?

О.  Верните мотор в нормальное рабочее поло-

жение.

В.  Карбюратор засорен?
О.  Обратитесь к дилеру Yamaha для ремонта.

В.  Нарушено соединение топливопровода?
О.  Исправьте соединение топливопровода.
В.  Неправильно отрегулирована дроссельная

заслонка?

О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Отключен провод аккумуляторной батареи?
О.  Надежно подключите провод.

Работает сигнальный зуммер или светится

индикатор.

В.  Засорена система охлаждения?
О.  Проверьте, не засорено ли отверстие для за-

бора воды.

В.  Низкий уровень моторного масла?
О.  Заправьте масляный бак моторным маслом

рекомендованного типа.

В.  Установлена свеча зажигания с несоответ-

ствующим температурным диапазоном?

О.  Проверьте свечу зажигания и замените ее но-

вой, рекомендованного типа.

В.  Используется моторное масло, отличное от

рекомендованного?

О.  Проверьте и замените моторное масло реко-

мендованным.

В.  Моторное масло загрязнено или выработало

ресурс?

О.  Замените моторное масло новым рекомендо-

ванного типа.

В.  Засорен масляный фильтр?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Неисправен насос подачи/впрыска масла?
О.  Обратитесь к дилеру Yamaha для ремонта.

51

Устранение неисправностей

В:  Груз в лодке распределен неправильно?
О.  Разместите груз так, чтобы лодка была на

ровном киле.

В.  Неисправны водяной насос или термостат?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Имеется избыток воды в стакане топливного

фильтра?

О.  Слейте воду из стакана топливного фильтра.

Недостаточная мощность мотора.

В.  Поврежден гребной винт?
О.  Отремонтируйте или замените гребной винт.
В.  Неправильный шаг или диаметр гребного

винта?

О.  Установите соответствующий гребной винт,

позволяющий подвесному мотору работать в

рекомендованном диапазоне оборотов.

В.  Неправильно установлен угол наклона мото-

ра?

О.  Отрегулируйте угол наклона мотора для до-

стижения наиболее эффективной работы.

В.  Подвесной мотор установлен на транце на не-

верной высоте?

О.  Установите соответствующую высоту мотора

на транце.

В.  Сработала система сигнализации?
О.  Найдите и устраните причину срабатывания

сигнализации.

В.  Днище лодки обросло морскими организма-

ми?

О.  Очистите днище катера.
В.  Свеча (свечи) зажигания загрязнены или

установлены свечи несоответствующего

типа?

О.  Проверьте свечи зажигания. Очистите све-

чи или замените новыми рекомендованного

типа.

В.  На корпусе редуктора намотаны водоросли

или другие посторонние предметы?

О.  Удалите посторонние предметы и очистите

нижнюю часть корпуса мотора.

В.  Затруднена подача топлива?

О.  Проверьте отсутствие сжатий и перегибов то-

пливопровода, а также других препятствий в

топливной системе.

В.  Топливный фильтр засорен?
О.  Очистите или замените фильтр.
В.  Топливо загрязненное или старое?
О.  Заправьте топливный бак топливом с неис-

текшим сроком хранения.

В.  Неверный зазор между электродами свечи

зажигания?

О.  Проверьте и установите рекомендованный

зазор.

В.  Провода системы зажигания повреждены

или плохо подключены?

О.  Проверьте отсутствие повреждений или об-

рывов проводов. Затяните все плохо соеди-

ненные разъемы. Замените поврежденные

или оборванные провода.

В.  Неисправны детали электрооборудования?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Используется топливо, отличное от рекомен-

дованного?

О.  Залейте новое топливо рекомендованного

типа.

В.  Используется моторное масло, отличное от

рекомендованного?

О.  Проверьте и замените моторное масло реко-

мендованным.

В.  Термостат неисправен или засорен?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Затянут винт отверстия для воздуха?
О.  Отверните винт отверстия для воздуха.
В.  Поврежден топливный насос?
О.  Обратитесь к дилеру Yamaha для ремонта.
В.  Нарушено соединение топливопровода?

52

Устранение неисправностей

О. Восстановите соединение топливопровода.
В. Установлена свеча зажигания с несоответ-

ствующим температурным диапазоном?

О. Проверьте свечу зажигания и замените ее но-

вой, рекомендованного типа.

В. Оборван приводной ремень топливного насо-

са высокого давления?

О. Обратитесь к дилеру Yamaha для ремонта.
В. Мотор не реагирует должным образом на

перемещение рычага переключения передач?

О. Обратитесь к дилеру Yamaha для ремонта.

Чрезмерная вибрация мотора.

В. Поврежден гребной винт?
О. Отремонтируйте или замените гребной винт.
В. Поврежден вал гребного винта?
О. Обратитесь к дилеру Yamaha для ремонта.
В. На гребной винт намотались водоросли или

другие посторонние предметы?

О. Снимите и очистите гребной винт.
В. Ослаблен болт крепления подвесного мотора?
О. Затяните болт.
В. Ослаблен или поврежден шарнир поворотно-

го кулака?

О. Затяните шарнир или обратитесь к дилеру

Yamaha для ремонта.

Временные меры в аварийной ситуации

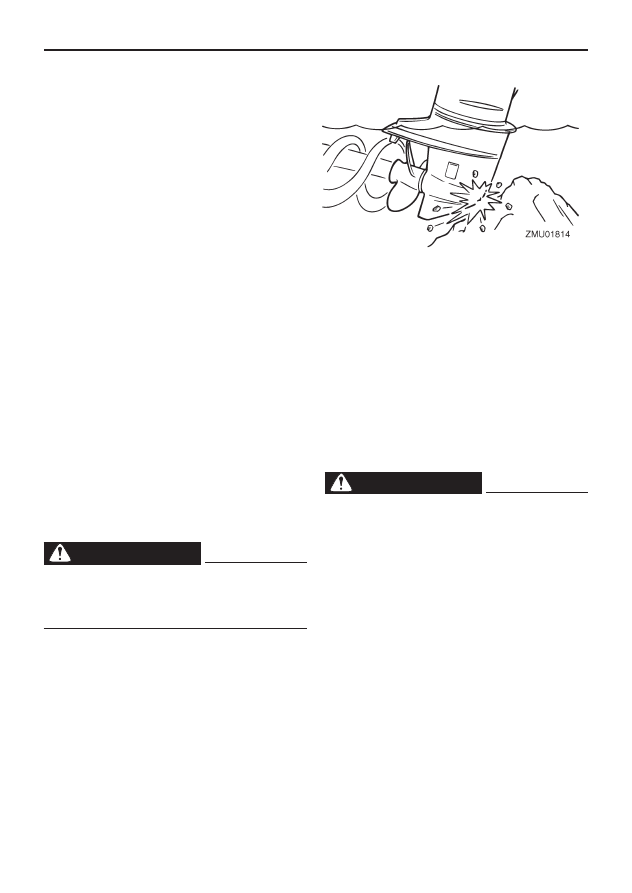

Повреждения при ударе

 ПРЕДУПРЕЖДЕНИЕ!

При столкновении во время эксплуатации или
транспортировки подвесной мотор может быть
серьезно поврежден. Такие повреждения могут
сделать эксплуатацию мотора опасной.

В случае удара подвесного мотора о предмет,

находящийся в воде, выполните изложенные

ниже операции.

1. Немедленно заглушите мотор.

2. Проверьте  отсутствие  повреждений  системы

управления и деталей мотора. Также проверь-

те, не повреждена ли лодка.

3. Независимо от наличия повреждений медлен-

но и осторожно возвращайтесь в ближайший

порт.

4. Перед возобновлением эксплуатации подвес-

ного мотора обратитесь к дилеру Yamaha для

проверки.

Стартер не работает

Если механизм стартера не работает (мотор не

проворачивается стартером), мотор можно запу-

стить с помощью аварийного пускового шнура.

 ПРЕДУПРЕЖДЕНИЕ!

•  Используйте этот способ только в аварийной

ситуации, чтобы вернуться в ближайший порт
для проведения ремонта.

• При запуске мотора с помощью аварийного

пускового шнура устройство защиты от за-
пуска при включенной передаче не работа-
ет. Установите рычаг переключения передач
дистанционного управления в нейтральное
положение. В противном случае лодка может
внезапно начать движение, что может приве-
сти к аварийной ситуации.

• При управлении лодкой надежно прикрепите

шнур аварийной остановки мотора к одежде,
руке или ноге.

53

Устранение неисправностей

• Не прикрепляйте шнур к деталям одежды,

которые могут оторваться. Размещайте шнур
так, чтобы он не мог запутаться, это помеша-
ет срабатыванию шнура.

• Избегайте случайного натяжения шнура во

время нормальной эксплуатации. Отсутствие
тяги мотора приведет к почти полной потере
управляемости. Кроме того, внезапное вы-
ключение тяги мотора может вызвать резкое
торможение лодки. Это может привести к па-
дению вперед людей и предметов, находя-
щихся в лодке.

•  Прежде чем тянуть за пусковой шнур, убеди-

тесь в том, что сзади никого нет. Трос может с
силой ударить вас сзади и причинить травму
стоящему поблизости человеку.

• Вращающийся маховик без защитного кожу-

ха очень опасен. При запуске мотора не до-
пускайте нахождения рядом с ним свободных
частей одежды и других предметов. Исполь-
зуйте аварийный пусковой шнур только в со-
ответствии с указаниями. Не прикасайтесь к
маховику и другим движущимся частям, при
работе мотора. Не устанавливайте стартер и
верхний капот после запуска мотора.

•  Во время запуска и работы мотора не прика-

сайтесь к катушке зажигания, наконечнику и
высоковольтному проводу свечи зажигания, а
также к другим частям электросистемы. Это
может привести к поражению электрическим
током.

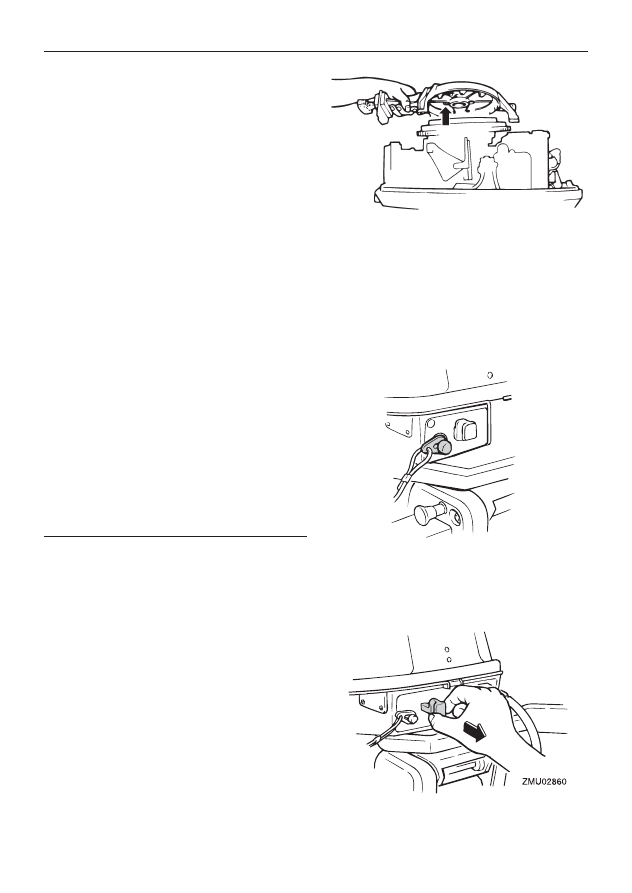

Аварийный запуск мотора

1. Снимите верхний капот.
2. Снимите шнур устройства защиты от запуска

мотора при включенной передаче.

3. Отверните болт и снимите крышку стартера/

маховика.

4. Подготовьте мотор к запуску. Более подроб-

ную информацию см. на стр. 25. Убедитесь в
том, что включена нейтральная передача, и
чека безопасности прикреплена к аварийному
выключателю мотора. Выключатель зажига-
ния (если имеется) должен находиться в по-
ложении «ON» [Вкл.].

5. Вытяните рукоятку обогатителя (если имеет-

ся) при запуске холодного мотора. По мере
прогрева постепенно возвращайте рукоятку
обогатителя в исходное положение.

54

Устранение неисправностей

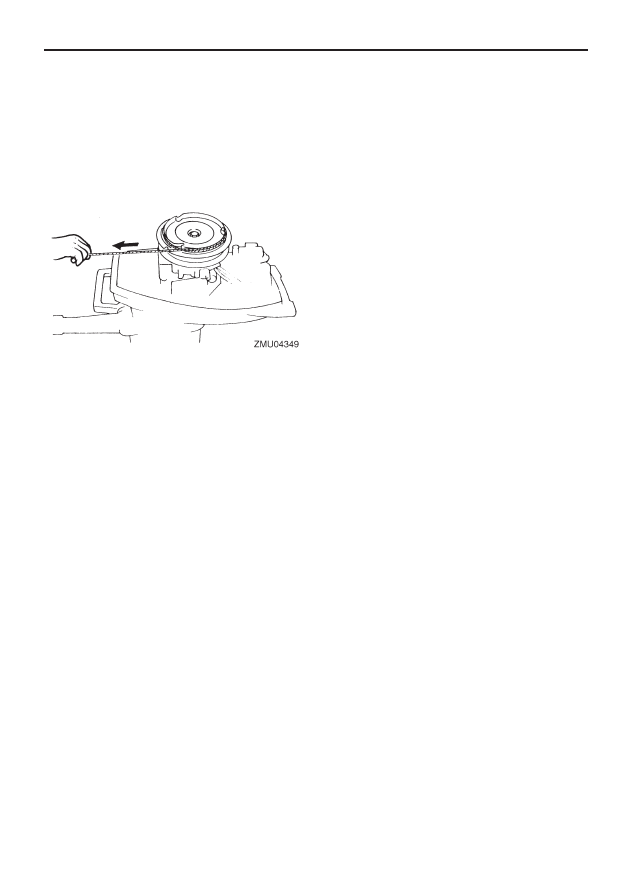

6. Вставьте конец с узлом аварийного пускового

шнура в прорезь ротора маховика и намотай-
те шнур вокруг маховика по часовой стрелке,
сделав несколько оборотов.

7. Сильно потяните за шнур, чтобы провернуть

и запустить мотор. При необходимости повто-
рите.

Обслуживание

затопленного мотора

Если подвесной мотор был затоплен, незамед-
лительно доставьте его дилеру Yamaha. В про-
тивном случае практически сразу может раз-
виться коррозия.
ПРИМЕЧАНИЕ. Не пытайтесь запускать подвес-
ной мотор до тех пор, пока он не будет полно-
стью проверен.
