Часть VI

Создание чертежей

20

Глава 42.

Из чего состоит чертеж

Помимо графического изображения, чертеж содержит рамку, основную надпись, знак
неуказанной шероховатости и технические требования. Геометрическая характеристика
листа — формат. Она включает в себя собственно формат (А1, А2 и т.д), а также крат!
ность и ориентацию.

Если чертеж включает несколько листов, то для каждого из них можно задать собствен!
ный формат, а также выбрать нужный тип основной надписи.

42.1.

Листы

Каждый лист отображается в чертеже в виде внешней и внутренней рамок формата с ос!
новной надписью. Все листы одного чертежа показываются на экране одновременно.
Они располагаются вплотную друг к другу слева направо в порядке создания.

Листы никак не связаны с изображением, хранящимся в чертеже. Условно можно счи!
тать их лежащими в специальном слое, который расположен поверх всех графических
объектов. Поэтому при удалении листа изображение, находившееся «под ним», остается
на своем прежнем месте, а рамка вокруг него и соответствующая основная надпись ис!
чезают.

При создании нового чертежа в нем автоматически создается первый лист. При необхо!
димости вы можете добавить листы. Это можно сделать в любой момент работы над чер!
тежом. Также в любое время можно изменить параметры любого листа. Подробнее об
управлении листами документа рассказано в главе 43.

42.2.

Виды

Вид является составной частью чертежа, служащей «контейнером» для изображения.
Внутри вида графические объекты могут располагаться на одном или нескольких слоях
(подробнее о слоях см. главу 47). Существование изображения вне слоя и вида невоз!
можно.

Основными характеристиками вида являются

масштаб

 и

положение

. Изменение масш!

таба и положения вида приводит к масштабированию и перемещению всех объектов,
расположенных в этом виде.

Чертежи, создаваемые в КОМПАС!3D, могут включать до 2 147 483 647 видов.

Вид чертежа не обязательно должен содержать какую!либо проекцию детали в строго
геометрическом толковании. Это может быть любое изолированное изображение.

Не обязательно также и само разбиение чертежа на виды. Все изображение на чертеже,
если это удобно при работе, может располагаться в одном виде.

Это не относится к техническим требованиям и знаку неуказанной шероховатости — они
не принадлежат ни одному виду и ни одному слою).

21

Глава 42. Из чего состоит чертеж

При создании нового чертежа система автоматически формирует в нем специальный
системный вид с нулевым номером, а в виде — системный слой с нулевым номером.

Если пользователь не создавал никаких других видов и/или слоев, то все создаваемые
объекты в чертеже будут помещаться в системный вид на системный слой.

Таким образом, сразу же после создания нового чертежа вы можете приступать к вычер!
чиванию изображения, не заботясь о создании вида.

Внутри фрагмента разбиение на виды невозможно, так как по сути фрагмент сам анало!
гичен системному виду чертежа.

Работа с видами подробно описана в главах 45 и 45.5.

42.3.

Знак неуказанной шероховатости

Этот знак практически всегда присутствует на чертежах машиностроительных деталей.
При работе в КОМПАС!3D возможно автоматическое формирование и размещение зна!
ка.

42.3.1. Простановка знака

Для простановки знака неуказанной шероховатости на чертеже вызовите команду

Вставка — Неуказанная шероховатость — Ввод…

На экране появится диалог ввода и редактирования знака (рис. 42.1). Его элементы уп!
равления представлены в табл. 42.1.

В этом случае черчение будет вестись «в натуральную величину». О черчении в масштабе
см. раздел 45.1 на с. 36.

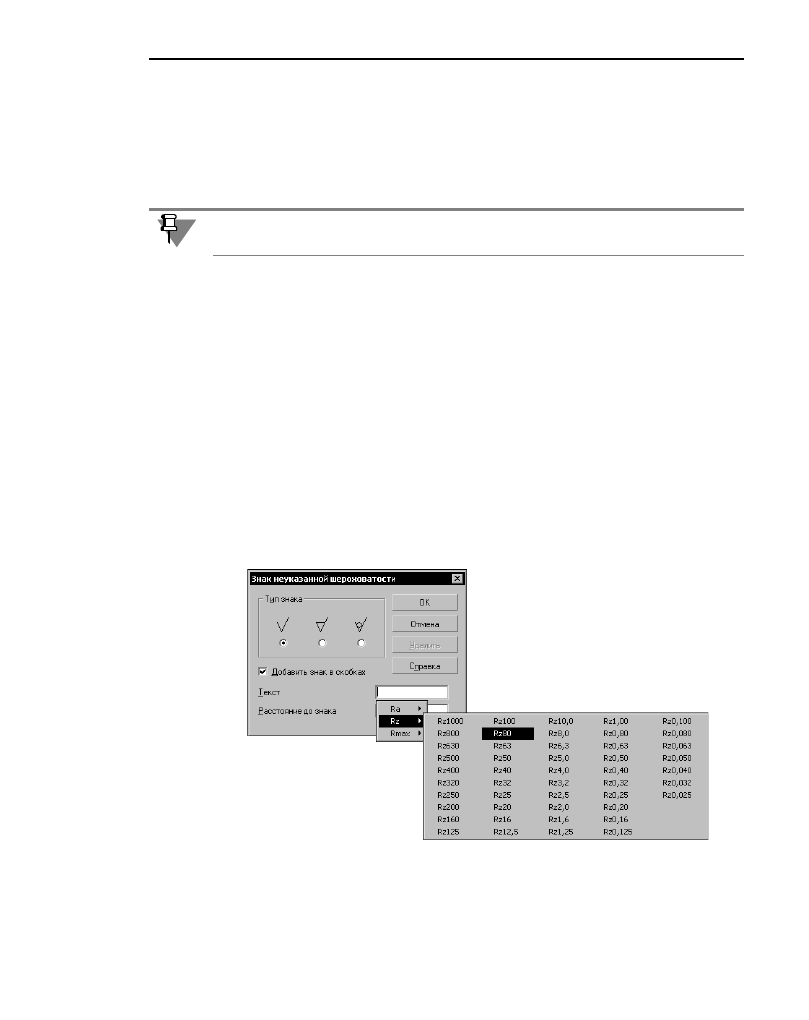

Рис. 42.1.  Диалог ввода и редактирования знака

Часть VI.

Создание чертежей

22

После закрытия диалога кнопкой

ОК

 знак появляется в правом верхнем углу первого

листа чертежа.

42.3.2. Настройка параметров текста знака неуказанной шероховатости

Задание параметров текста знака неуказанной шероховатости при его создании невоз!
можна. Эти параметры определяются настройкой документа.

Чтобы настроить параметры текста неуказанной шероховатости, вызовите команду

Сервис — Параметры... — Текущий чертеж — Параметры документа — Неука
занная шероховатость

.

В правой части появившегося диалога расположены элементы управления параметрами
текста. Эти элементы представлены в таблице 71.3 на с. 256.

После выхода из диалога параметров отрисовка текста неуказанной шероховатости из!
менится в соответствии с выполненной настройкой.

Настройка параметров текста неуказанной шероховатости хранится в самом чертеже и
не изменяется при его передаче на другое рабочее место.

Если вы используете одни и те же параметры текста для обозначений неуказанной ше!
роховатости во всех чертежах, то выполнение соответствующей настройки в каждом

Табл. 42.1. Диалог ввода и редактирования знака неуказанной шероховатости

Элемент

Описание

Тип знака

Группа опций, позволяющая выбрать тип знака шероховатости: без
указания вида обработки, с удалением слоя материала или без
удаления слоя материала.

Добавить знак
в скобках

Опция, управляющая отрисовкой знака в скобках.

Текст

Текст надписи. Он может быть введен с клавиатуры или выбран из
пользовательского меню (рис 42.1). Вызов пользовательского
меню осуществляется двойным щелчком в заполняемом поле (не
путать это действие с вызовом контекстного меню, которое также
доступно в этом поле).

Расстояние
до знака

*

* Данное поле присутствует в диалоге, если при настройке обозначений ше!

роховатости в текущем документе было выбрано соответствие предыду!
щей редакции ГОСТ2.309–73. Эта настройка производится в разделе

Ше

роховатость

 диалога настройки текущего документа (см. Том I,

раздел 28.2 на с. 221).

Поле для ввода вертикального расстояния от текста надписи до
знака шероховатости.

Удалить

Кнопка, позволяющая удалить знак. Доступна после создания
знака.

23

Глава 42. Из чего состоит чертеж

чертеже нерационально. В этом случае можно сделать так, чтобы все новые чертежи
сразу создавались с требуемыми настройками неуказанной шероховатости.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Неуказанная шероховатость

. Уста!

новите необходимые значения, как описано выше.

Эта настройка распространяется только на чертежи, созданные после ее выполнения.
Чертежи, существовавшие до выполнения настройки, не изменяются.

42.3.3. Редактирование и удаление знака

Вы можете изменить знак неуказанной шероховатости в диалоге его редактирования
(рис. 42.1). Для вызова диалога существует три способа:

▼

двойной щелчок левой кнопкой мыши по знаку,

▼

вызов из его контекстного меню команды

Редактировать неуказанную шерохова

тость

,

▼

вызов команды

Вставка — Неуказанная шероховатость — Ввод…

.

Чтобы изменить расположение знака на чертеже, перейдите в режим размещения знака.
Для этого существует два способа:

▼

вызов команды

Ручное размещение

 из контекстного меню знака,

▼

вызов команды

Вставка — Неуказанная шероховатость — Размещение

.

На экране появляется габаритная рамка знака и подсвечивается точка его привязки. Знак
можно «перетащить» мышью за характерную точку в любое место чертежа.

Чтобы восстановить умолчательное положение знака

1

, вызовите из его контекстного

меню команду

Авторазмещение

.

Для удаления знака неуказанной шероховатости существует три способа:

▼

нажатие кнопки

Удалить

 в диалоге редактирования знака (табл. 42.1 на с. 22),

▼

вызов команды

Удалить неуказанную шероховатость

 из контекстного меню знака,

▼

вызов команды

Редактор — Удалить — Неуказанная шероховатость

.

42.4. Технические требования

Технические требования являются частью чертежа. Они дополняют графическую ин!
формацию, содержащуюся в видах и сечениях, и позволяют изготовить деталь или узел
в точном соответствии с замыслом конструктора.

Чтобы перейти к вводу текста технических требований, вызовите команду

Вставка —

Технические требования — Ввод

. Система перейдет в режим ввода технических тре!

бований.

В этом режиме доступны все возможности ввода, редактирования и форматирования
текста (см. главу 68). Использование текстовых шаблонов (см. раздел 68.10.6 на с. 218)
позволит значительно ускорить создание технических требований, исключив повторный
ввод часто применяющихся пунктов.

1. По умолчанию знак неуказанной шероховатости размещается в правом верхнем углу первого лис!

та чертежа на расстоянии 7 мм от верхней линии рамки и 8 мм от правой линии рамки.

Часть VI.

Создание чертежей

24

Текст вводится строго в заданных для размещения технических требований границах (по
ширине основной надписи чертежа). При достижении правой границы выполняется ав!
томатический переход на новую строку.

Размещение технических требований на чертеже, разбивка их на страницы, редактиро!
вание и удаление описаны в главе 48.

25

Глава 43.

Управление листами

Основной инструмент, предназначенный для управления листами чертежа, —

Менед

жер документа

. Для его вызова можно выполнить любое из следующих действий:

▼

вызвать команду

Сервис —



Менеджер документа

,

▼

нажать кнопку

Состояния видов

на панели

Текущее состояние

,

▼

нажать кнопку

Состояния слоев

на панели

Текущее состояние

,

▼

вызвать команду

Вставка

—

Слой...

Подробно интерфейс

Менеджера документа

 и работа с ним описаны в разделе 47.2

на с. 54. В настоящей главе рассматриваются лишь предоставляемые

Менеджером

документа

 возможности работы с листами чертежа.

43.1.

Основная надпись и формат листа

Таблица основной надписи является одним из элементов

оформления

 листа. В оформ!

ление также входят внешняя и внутренняя рамки. Оформления, поставляемые с КОМ!
ПАС!3D, хранятся в библиотеках — файлах

*.lyt

, расположенных в подкаталоге

\Sys

главного каталога системы. Основная библиотека оформлений, использующаяся при
создании документов, —

graphic.lyt

. Возможно также формирование пользовательских

библиотек оформлений.

Благодаря тому, что каждому листу присвоено оформление, вам не нужно вычерчивать
рамки и таблицы основной надписи.

Заполнение основной надписи подробно описано в разделе 44.1 на с. 31.

По умолчанию первый лист чертежа, созданного без шаблона (о шаблонах — см. Том I,
раздел 4.6 на с. 58), имеет оформление

Чертеж конструкторский. Первый лист. ГОСТ

2.10468

, а новые (добавляемые) листы —

Чертеж конструкторский. Последующие лис

ты. ГОСТ 2.10468

. Умолчательный формат листов —

А4

.

Если чертеж создан по шаблону, то количество листов в нем и их оформления соответс!
твуют шаблону.

Вне зависимости от способа создания чертежа вы можете изменить оформление и фор!
мат любого его листа.

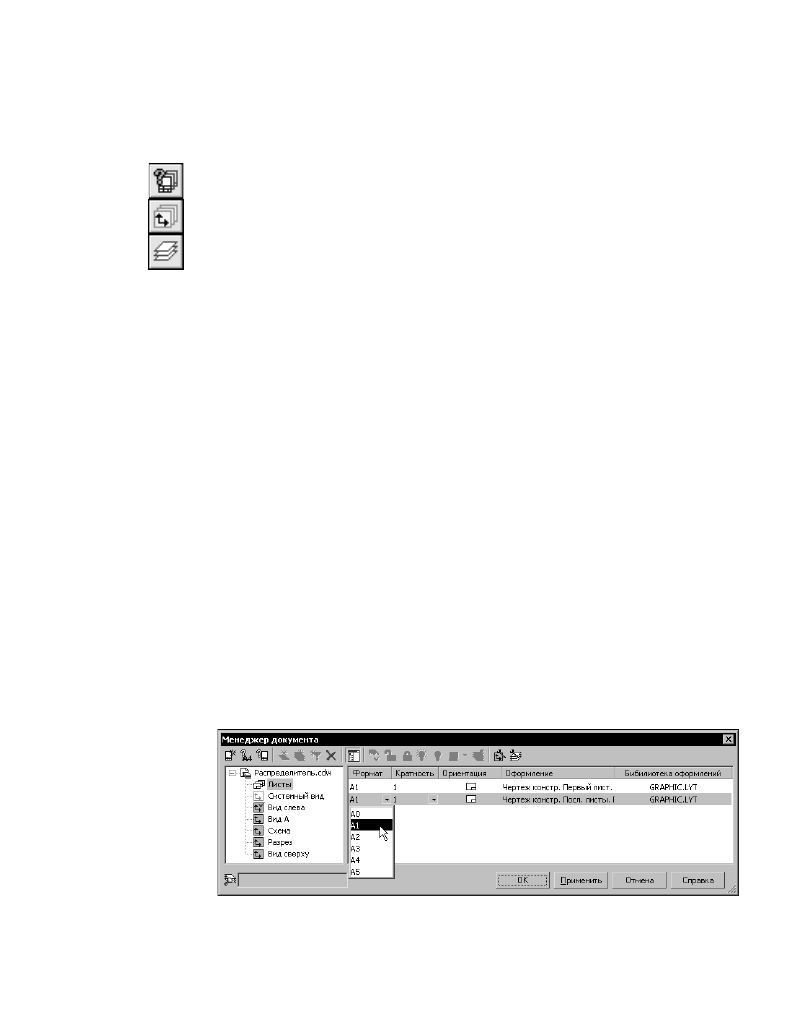

Рис. 43.1.  Менеджер документа; работа с листами чертежа

Часть VI.

Создание чертежей

26

Для этого выполните следующие действия.

1. Вызовите

Менеджер документа

.

2. Активизируйте объект

Листы

 в

Дереве листов, видов и слоев



Менеджера доку

мента

.

В

Списке листов, видов и слоев

 перечислены листы чертежа в порядке создания и по!

казаны свойства листов (рис. 43.1).

3. Щелкните мышью по строке, соответствующей листу, параметры которого требуется из!

менить.

4. В графе

Ориентация

 отображается значок, показывающий текущую ориентацию листа.

Чтобы изменить ее, следует щелкнуть по этому значку. Значок также изменится.

5. В графе

Формат

 отображается обозначение текущего формата листа. Чтобы сменить

формат, разверните список в данной графе и выберите нужное обозначение формата.

Вы можете установить размеры листа, отличные от предусмотренных стандартом. Для
этого вызовите команду

Формат

 из контекстного меню строки или нажмите кнопку

Формат

 на Панели инструментов

Менеджера документа

. В появившемся на экране

диалоге включите опцию

Пользовательский

, введите размеры листа и закройте диа!

лог. В графе

Формат

 отобразятся заданные значения сторон листа.

6. В графе

Кратность

 отображается текущая кратность формата листа. Чтобы сменить

кратность, разверните список в данной графе и выберите нужное значение.

7. В графе

Оформление

 отображается наименование текущего оформления листа из те!

кущей библиотеки оформлений. Имя файла этой библиотеки отображается в графе

Библиотека оформлений

.

7.1.

Чтобы выбрать другое оформление из текущей библиотеки, щелкните по наиме!
нованию в графе

Оформление

. В появившемся на экране диалоге укажите нуж!

ное оформление.

7.2.

Чтобы выбрать оформление из другой библиотеки, щелкните по наименованию в
графе

Библиотека оформлений

 или нажмите кнопку

Оформление

 на Панели

инструментов

Менеджера документа

. В появившемся на экране диалоге ука!

жите нужную библиотеку и оформление из нее.

8. Вы можете просмотреть сделанные изменения на экране, не закрывая диалога. Для это!

го нажмите кнопку

Применить

. Чтобы закрыть

Менеджер документа

 с сохранением

изменений и продолжить работу с чертежом, нажмите кнопку

ОК

.

Если лист имеет нестандартные размеры, его кратность задать невозможно.

Свойства первого листа чертежа можно настроить другим способом. Вызовите команду

Сервис — Параметры

 или команду

Параметры текущего чертежа...

 из контекстно!

го меню окна документа. Раскройте вкладку

Текущий чертеж

 появившегося на экране

диалога и выполните необходимые настройки, используя элементы управления раздела

Параметры первого листа

.

27

Глава 43. Управление листами

Если вы используете одни и те же оформление и формат для листов большинства чер!
тежей, то выполнение соответствующей настройки в каждом документе нерационально.
В этом случае можно сделать так, чтобы все новые документы сразу создавались с тре!
буемыми параметрами.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры первого листа/Параметры новых листов

.

Выбирая в левой части диалога пункты

Формат

 и

Оформление

, вы можете настроить

эти свойства для листов всех будущих чертежей.

43.2.

Добавление листа

Доступно два способа добавления в чертеж нового листа.

▼

С помощью Главного меню. Вызовите команду

Вставка — Лист

. Справа от имеющихся

в чертеже листов появится новый лист. Его оформление и формат будут определяться
настройкой, сделанной для новых листов чертежей. При необходимости эти свойства
можно изменить (см. раздел 43.1).

▼

С помощью

Менеджера документа

. Для этого выполните следующие действия.

1. Вызовите

Менеджер документа

.

2. Выделите в

Дереве листов, видов и слоев

 объект

Листы

.

3. Нажмите на Панели инструментов

Менеджера документа

 кнопку

Создать лист

. В ко!

нец

Списка листов, видов и слоев

 будет добавлена строка, соответствующая создан!

ному листу. При необходимости измените свойства листа.

4. Нажмите кнопку

ОК

 диалога

Менеджер документа

. Он будет закрыт, а добавленный

лист появится на экране справа от имеющихся листов.

43.3.

Удаление листа

Для удаления листа из чертежа выполните следующие действия.

1. Вызовите

Менеджер документа

.

2. Выделите в

Дереве листов, видов и слоев

 объект

Листы

.

3. В

Списке листов, видов и слоев

 выделите строку, соответствующую удаляемому лис!

ту, и нажмите кнопку

Удалить

.

4. Нажмите кнопку

ОК

 диалога

Менеджер документа

. Он будет закрыт, а удаленный

лист исчезнет с экрана.

43.4. Переключение между листами

Все листы многолистового чертежа отображаются на экране одновременно. Однако, при
вычерчивании объектов обычно устанавливается такой масштаб отображения, при кото!

Существование чертежа без листов невозможно. Поэтому единственный оставшийся в
чертеже лист удалить нельзя.

Часть VI.

Создание чертежей

28

ром виден только один лист или часть листа. Все остальное при этом оказывается за пре!
делами экрана.

Лист, который расположен так, что захватывает центр окна документа (без учета облас!
ти, занимаемой Деревом построения), считается

текущим

. Его номер отображается в

списке листов на панели

Управление листами

 (рис. 43.2).

Чтобы сделать текущим другой лист, можно воспользоваться линейками прокрутки, ко!
мандой

Сдвинуть

, или специальной панелью

Управление листами

. Описание элемен!

тов управления этой панели представлено в таблице 43.1.

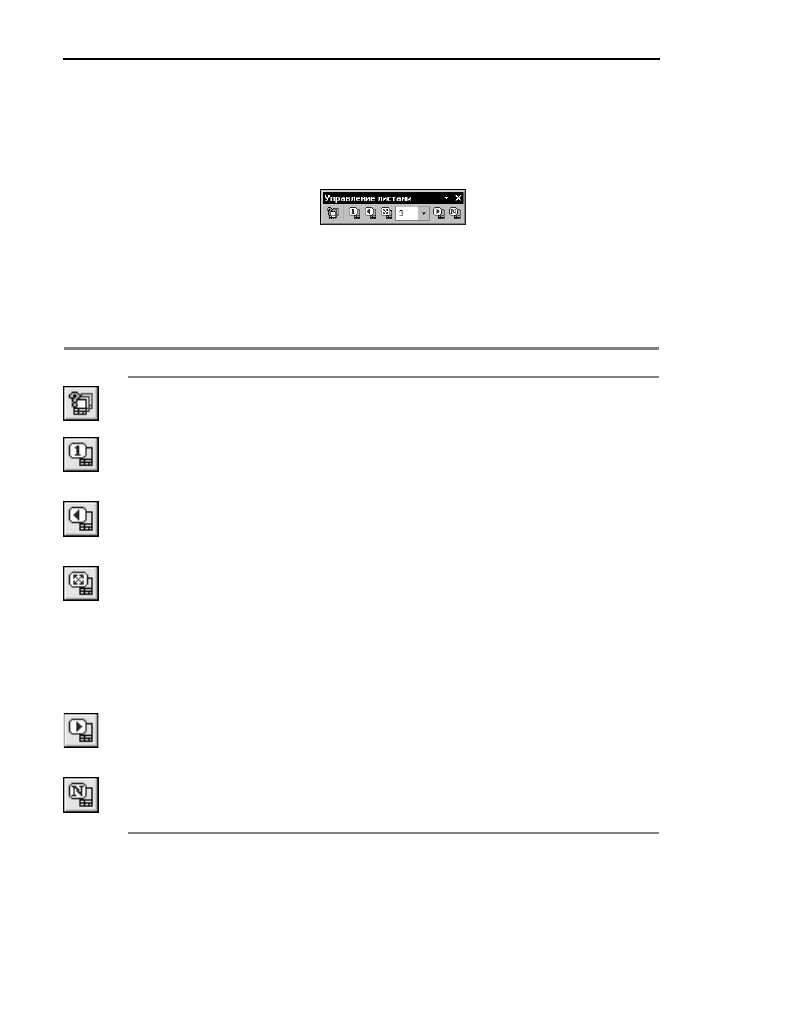

Рис. 43.2.  Панель

Управление листами

Табл. 43.1. Панель

Управление листами

Элемент

Позволяет

Менеджер
документа

Вызвать диалог

Менеджер документа

.

Первый лист

Сделать текущим первый лист документа. Масштаб отображения
не изменяется.
Кнопка недоступна, если первый лист является текущим.

Предыдущий лист

Сделать текущим лист, предшествующий листу, который является
текущим в данный момент. Масштаб отображения не изменяется.
Кнопка недоступна, если первый лист является текущим.

Показать лист

Показать текущий лист полностью. При этом масштаб отображения
изменится так, чтобы текущий лист полностью умещался в окне
чертежа, а положение текущего листа изменяется так, чтобы его
центр совпадал с центром окна чертежа.

Список листов

Выбрать текущий лист. Разверните список и укажите в нем номер
нужного листа. Лист с выбранным номером будет показан на
экране без изменения масштаба.

Последующий
лист

Сделать текущим лист, следующий за листом, который является
текущим в данный момент. Масштаб отображения не изменяется.
Кнопка недоступна, если последний лист является текущим.

Последний лист

Сделать текущим последний лист документа. Масштаб
отображения не изменяется.
Кнопка недоступна, если последний лист является текущим.

29

Глава 43. Управление листами

43.5.

Нумерация листов

Чтобы задать правила заполнения граф

Количество листов

 и

Номер листа

 в основных

надписях текущего документа, вызовите команду

Сервис — Параметры... — Текущий

документ — Нумерация листов

.

На экране появится диалог настройки нумерации листов (рис. 43.3). Элементы этого
диалога представлены в таблице 43.2.

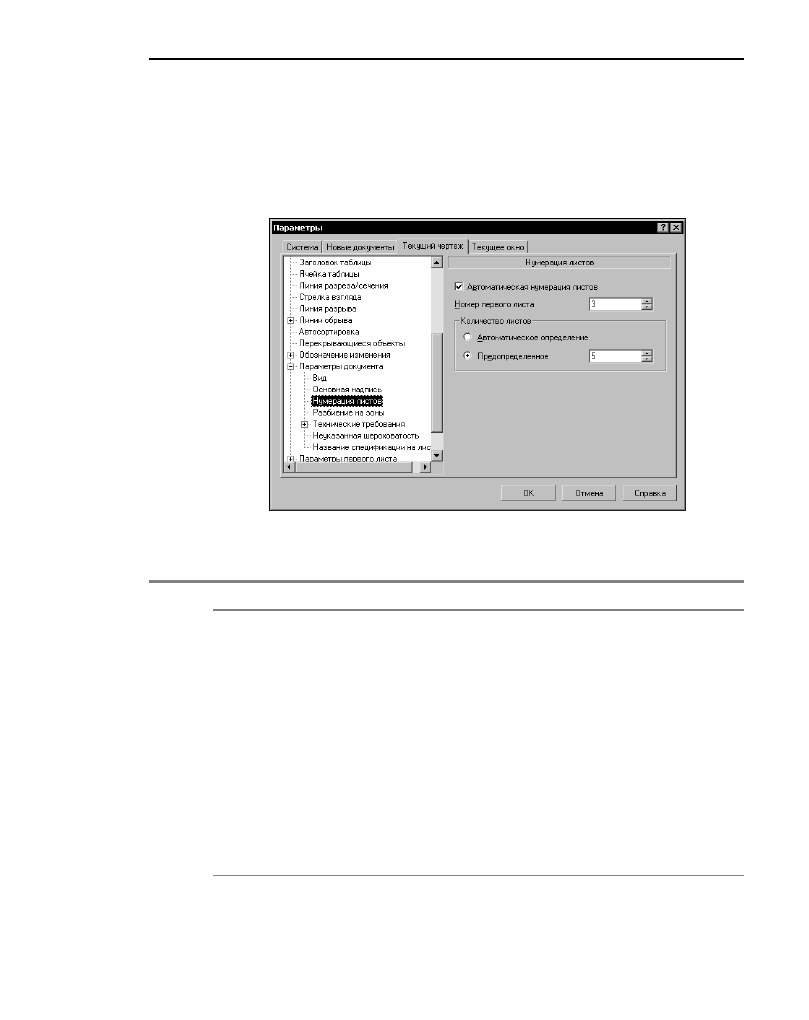

Рис. 43.3.  Диалог настройки нумерации листов текущего чертежа

Табл. 43.2. Диалог настройки нумерации листов

Элемент

Описание

Автоматическая
нумерация
листов

Опция, управляющая автонумерацией листов.
Если она включена, всем листам документа автоматически
присваиваются порядковые номера.
Если опция выключена, то графа

Номер листа

 в основной

надписи текущего документа не заполняется. Вы можете ввести
произвольный номер для каждого листа документа.

Номер
первого листа

Поле, содержащее номер первого листа — номер, с которого
начнется автоматическая нумерация. По умолчанию он равен
единице. Вы можете ввести или задать счетчиком нужное
значение. Поле доступно при включенной опции

Автоматическая нумерация листов

.

Количество листов

Группа переключателей, позволяющая указать способ
определения количества листов документа (табл. 43.3).
