Глава 1.

Общие сведения

1.1.

Этапы разработки конструкции из металлопроката

Обычно разработка конструкций из металлопроката состоит из следующих этапов.

▼

Подготовка исходной геометрической схемы конструкции.

▼

Формирование несущих элементов конструкции (профилей).

▼

Формирование элементов соединения профилей (узлов).

▼

Формирование рабочей документации.

Для удобства работы библиотека организована так, что для выполнения работ следую!
щего этапа необязательно полное завершение работ предыдущего этапа. В любой мо!
мент можно вернуться к предыдущему этапу или перейти к следующему. Например,
можно создать геометрическую схему конструкции, изобразить несколько профилей,
изобразить соединяющий их узел, дополнить геометрическую схему, изобразить новые
профили и узлы, сформировать рабочие чертежи существующих профилей, изобразить
новые профили и т.д.

1.2.

Общие данные проекта

Библиотека автоматически формирует новые гра!
фические и текстовые документы, а также некото!
рые обозначения. Для того чтобы новые документы
размещались в нужной папке на диске, а обозначе!
ния формировались по нужным правилам, библио!
теку требуется настроить.

Вызовите из библиотеки команду

Общие данные

проекта

На экране появится диалог для ввода данных, отно!
сящиеся к проекту металлоконструкции в целом
(рис. 1.1). Элементы управления диалога представ!
лены в таблице 1.1.

Табл. 1.1. Общие данные проекта

Элемент

Описание

Обозначение
проекта

Введите обозначение, присвоенное разрабатываемой
металлоконструкции. Оно будет использоваться при
автоматическом формировании документации.

Рис. 1.1.

Диалог общих данных проекта

Библиотека проектирования металлических опор. Руководство пользователя

После задания общих данных проекта нажмите кнопку

для сохранения их библиоте!

кой.

Обозначение
болтов

Выберите вариант обозначения болтов —

по ГОСТ 7798–70

или

по

ОСТ 34(13(021(77

, включив соответствующую опцию. Указанный

вариант обозначения будет применяться во всех документах
данного проекта.

Комментарий

Введите комментарий к проекту (например, укажите название
конструкции — «Опора 45Т»).

Табл. 1.1. Общие данные проекта

Элемент

Описание

Глава 2.

Формирование геометрической схемы
конструкции

Формирование документации на металлоконструкцию начинается с вычерчивания ее
геометрической схемы.

Геометрическая схема

— это графическое изображение конструкции, в котором каж!

дый профиль (отрезок металлопроката) заменен отрезком, а сами отрезки сходятся и/
или пересекаются в точках, соответствующих узлам конструкции. В целом топология
схемы соответствует топологии конструкции или ее части.

Риска

— отрезок в геометрической схеме, соответствующий отрезку металлопроката в

конструкции.

Схема показывает размер и положение элементов металлоконструкции в плоскости гра!
ни этой конструкции (рис. 2.1).

Рекомендуется создавать геометрическую схему в отдельном (не системном) виде чер!
тежа чертежно!графического редактора системы КОМПАС!3D. Масштаб этого вида дол!
жен быть таким, чтобы изображение схемы поместилось на листе чертежа. Вся схема
должна лежать в одном виде чертежа (в том числе и тогда, когда она состоит из несколь!
ких отдельных изображений, например, разных проекций конструкции).

Напоминаем, что для создания нового вида текущего чертежа и задания масштаба этого
предназначена команда

Вставка — Вид

2.1.

Приемы формирования схемы

Вычерчивание геометрической схемы опоры может выполняться как стандартными
средствами чертежно!графического редактора системы КОМПАС!3D, так и при помощи
библиотечных функций — из готовых параметрических сегментов.

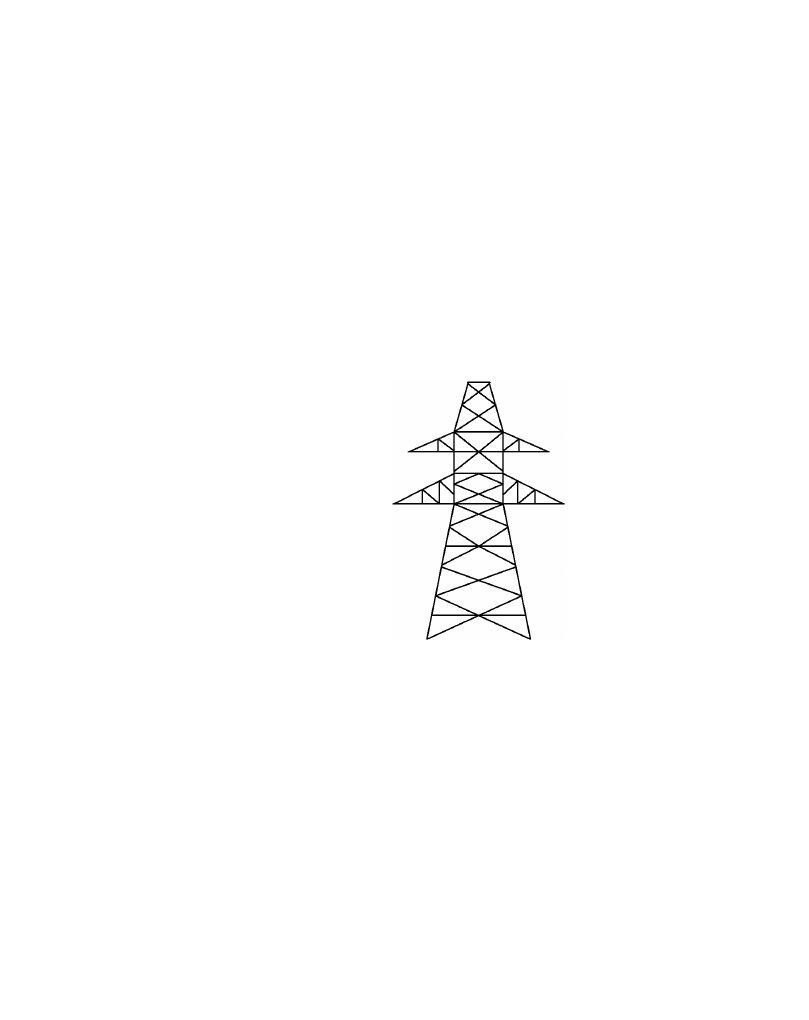

Рис. 2.1. Пример геометрической схемы конструкции

Библиотека проектирования металлических опор. Руководство пользователя

Для вычерчивания схемы «вручную» вы можете воспользоваться любыми командами
построения и редактирования изображения чертежно!графического редактора системы
КОМПАС!3D. Схема, получившаяся в результате этих построений, должна состоять из
отрезков.

Для вычерчивания схемы в автоматическом режиме вы можете воспользоваться моду!
лем формирования геометрической схемы, содержащимся в библиотеке проектирова!
ния металлоконструкций.

Этот модуль библиотеки ориентирован на автоматическую отрисовку геометрических
схем опор линий электропередачи. Он содержит команды создания пяти часто применя!
емых типов сегментов схем опор. Последовательный вызов команд позволяет добавлять
сегменты выбранного типа друг к другу, наращивая «в высоту» конструкцию с заданны!
ми размерами верхнего и нижнего основания.

Для того чтобы начать построение схемы, вызовите из библиотеки команду

Формиро(

вание геометрической схемы

Укажите точку привязки схемы в чертеже. В этой точке
система разместит левый нижний угол схемы.

После указания точки привязки на экране появится окно

Создание опоры

(рис. 2.2). Оно содержит команды мо!

дуля отрисовки геометрических схем.

Построение схемы начинается с задания ее основных па!
раметров.

Вызовите из окна

Создание опоры

команду

Параметры

решетки

На экране появится диалог параметров решетки (рис. 2.3).

Введите в поля

Верхнее основание

Нижнее основание

размеры оснований опоры

в миллиметрах.

Нажмите кнопку

диалога.

После этого можно приступать к добавлению в схему сегментов.

Раскройте раздел

Сегменты

в окне

Создание опоры

(рис. 2.2).

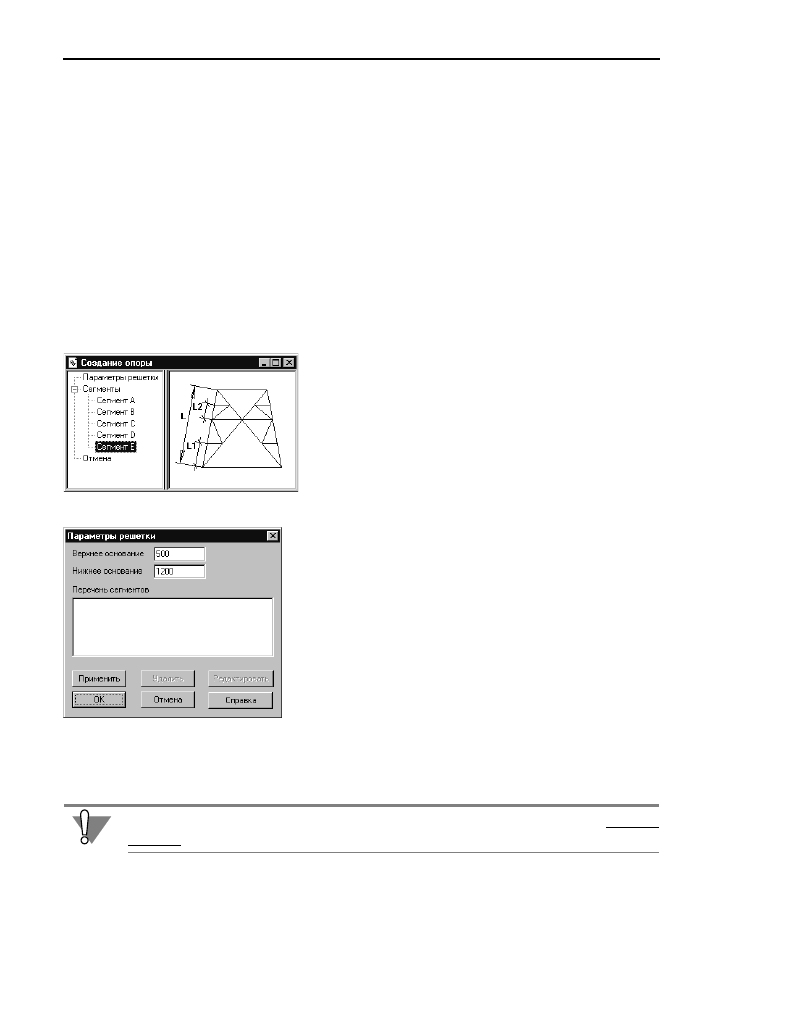

Рис. 2.2. Окно модуля отрисовки схем

Рис. 2.3. Диалог параметров решетки

В качестве размера верхнего основания вводите размер верхнего основания верхнего
сегмента планируемой схемы.

Глава 2. Формирование геометрической схемы конструкции

Раздел содержит пять типовых сегментов.

Выберите сегмент нужного типа, ориентируясь на изображение схемы в левой части ок!
на.

Чтобы ввести параметры выбранного сегмента и вставить его в схему, дважды щелкните
мышью по его названию.

На экране появится диалог параметров нижнего сегмента схемы.

Введите в его поля требуемые параметры, выберите необходимые значения опций. О па!
раметрах сегментов разных типов рассказано в разделе 2.2 на с. 13.

Нажмите кнопку

диалога.

В текущем документе появится подсвеченное изображение нижнего сегмента схемы.
Размеры его верхнего и нижнего оснований будут соответствовать указанным в диалоге
настройки параметров решетки.

Для добавления следующего сегмента выберите его тип из списка в окне

Создание

опоры

и дважды щелкните мышью по названию этого типа.

На экране появится диалог параметров очередного сегмента схемы.

Введите в его поля требуемые параметры, выберите необходимые значения опций.

Нажмите кнопку

диалога.

Подсветка нижнего сегмента в текущем документе будет снята.

К его изображению будет добавлено подсвеченное изображение нового сегмента, при!
чем нижнее основание нового сегмента совпадет с верхним основанием предыдущего
сегмента.

Размер верхнего основания нового сегмента (он же — размер верхнего основания полу!
ченной схемы) будет соответствовать размеру, указанному в диалоге настройки пара!
метров решетки.

Схема строится так, что ее наружный контур представляет собой трапецию. Поэтому раз!
мер верхнего основания предыдущего сегмента изменится так, чтобы обеспечить соб!
людение размеров оснований схемы.

Если у предыдущего сегмента отрисована верхняя горизонталь, то у текущего сегмента
не создается нижняя горизонталь (благодаря этому одна и та же риска не отрисовыва!
ется повторно).

Иногда указанная высота первого сегмента схемы (или нескольких первых сегментов) не
позволяет построить трапецию с указанными основаниями. Например, при длине верх!
него и нижнего основания 500 мм и 1500 мм соответственно высота первого сегмента
равна 400 мм. Система располагает боковые стороны таких сегментов вертикально, при
этом не выдерживается размер меньшего основания схемы, указанный в диалоге ввода
параметров решетки. Если после добавления следующих сегментов общая высота схемы
позволяет выдержать размер ее меньшего основания, боковые стороны перестраивают!
ся («наклоняются»). Например, при добавлении второго сегмента высотой 800 мм ука!
занная схема будет удовлетворять заданным параметрам решетки.

Библиотека проектирования металлических опор. Руководство пользователя

Если при вводе параметров сегмента вы заметили ошибку в геометрии предыдущих сег!
ментов, ее можно исправить, не выходя из команды построения геометрической схемы.
Для этого выйдите из диалога параметров сегмента любым из указанных способов.

▼

Подтвердите создание сегмента, параметры которого редактируются.

или

▼

Откажитесь от создания сегмента, параметры которого редактируются.

Вызовите команду

Параметры решетки

модуля

Создание опоры

В появившемся диалоге (рис. 2.4) вы можете изменить раз!
меры верхнего и/или нижнего основания опоры, а также уда!
лить сегмент или отредактировать его параметры (например,
изменить количество шпренгелей).

Для того чтобы изменить размер основания опоры, введите
в соответствующее поле диалога нужное значение и нажмите
кнопку

Применить

. Схема в окне КОМПАС!3D будет пере!

строена с учетом указанного размера основания. Если ре!
зультат перестроения вас устроит, нажмите кнопку

для

подтверждения изменения схемы. Для отказа от введенного
значения нажмите кнопку

Отмена

Для того чтобы удалить сегмент, выделите его в перечне сегментов. Выделенный сег!
мент будет подсвечен на схеме. Нажмите кнопку

Удалить

Для того чтобы отредактировать параметры сегмента, выделите его в перечне сегмен!
тов. Выделенный сегмент будет подсвечен на схеме. Нажмите кнопку

Редактировать

или дважды щелкните мышью на сегменте в списке.

На экране появится диалог параметров сегмента. Измените в нем параметры сегмента
(например, увеличьте его высоту) и нажмите кнопку

. Нажмите кнопку

Применить

диалога редактирования параметров решетки. Схема в окне КОМПАС!3D будет перестро!
ена с учетом изменения параметров сегмента. Если результат перестроения вас устроит,
нажмите кнопку

для подтверждения изменения схемы. Для отказа от перестроения

нажмите кнопку

Отмена

После того как фантом схемы cформирован, вызовите в окне

Создание опоры

коман!

ду

Создать геометрию

для подтверждения построения (окончательной фиксации схе!

мы). Для отказа от построения вызовите в окне

Создание опоры

команду

Отмена

Созданная схема состоит из отдельных отрезков. Библиотека не объединяет их в макро!
элемент. Порядок дальнейшей работы с этими отрезками (редактирование, удаление)
точно такой же, как для отрезков, построенных при помощи команд чертежно!графичес!
кого редактора системы КОМПАС!3D.

Иногда при ручном задании положения шпренгелей в сегменте их изображение выходит
за пределы сегмента или искажается. Если параметры шпренгелей рассчитаны правиль!
но, то при построении следующих сегментов изображение шпренгелей «выравнивается»
за счет изменения наклона боковых сторон схемы.

Рис. 2.4. Диалог редактирования

параметров решетки

Глава 2. Формирование геометрической схемы конструкции

Бывает, что ошибку в схеме проще исправить по окончании построения. Например, при
создании сегмента типа С вы забыли включить построение верхней горизонтали. Под!
твердите создание схемы. Затем постройте недостающую риску при помощи команды

Отрезок

. Это построение потребует меньше времени, чем обращение к редактированию

сегмента в процессе построения схемы.

Таким же образом (при помощи команд построения графических объектов) схему мож!
но дополнить, если не все типы ее сегментов есть в библиотеке проектирования метал!
локонструкций.

Иногда библиотека формирует единую риску там, где по вашему замыслу должно быть
несколько последовательно соединяющихся коллинеарных рисок. Например, боковая
сторона схемы построена как один отрезок, а вы хотите, чтобы она состояла из отрезков,
соединяющихся в местах соединения сегментов. В этом случае после подтверждения со!
здания схемы воспользуйтесь командой чертежно!графического редактора системы
КОМПАС!3D

Разбить кривую

для того, чтобы «разрезать» риску на части.

2.2.

Параметры сегментов разного типа

После выбора сегмента из окна

Создание опоры

на экране появляется диалог парамет!

ров этого сегмента.

2.2.1.

Сегмент А

Сегмент А представляет собой стороны равнобокой трапеции (рис. 2.5).

Диалог параметров сегмента А показан на
рис. 2.6.

В поле

Длина направляющей

диалога введи!

те длину стороны сегмента в миллиметрах.

После задания параметра сегмента А нажмите
кнопку

для включения этого сегмента в схе!

му конструкции.

Если требуется создать схему, наружный контур которой состоит из нескольких трапе!
ций с разными углами наклона боковых сторон, воспользуйтесь командой построения
схемы несколько раз. При этом в качестве базовой точки каждой новой схемы указывай!
те левый верхний угол предыдущей схемы.

Рис. 2.5. Сегмент А и его параметры

Длина

по направляющей

Длина
по направляющей

Рис. 2.6. Диалог параметров сегмента А

Библиотека проектирования металлических опор. Руководство пользователя

2.2.2.

Сегмент B

Сегмент B представляет собой равнобокую трапецию с раскосом, соединяющим концы
одной боковой стороны с точкой на другой боковой стороне (рис. 2.7).

Диалог параметров сегмента B показан на рис. 2.8.

Элементы управления диалога представлены в таблице 2.1.

После задания параметров сегмента B нажмите кнопку

для включения этого сегмен!

та в схему конструкции.

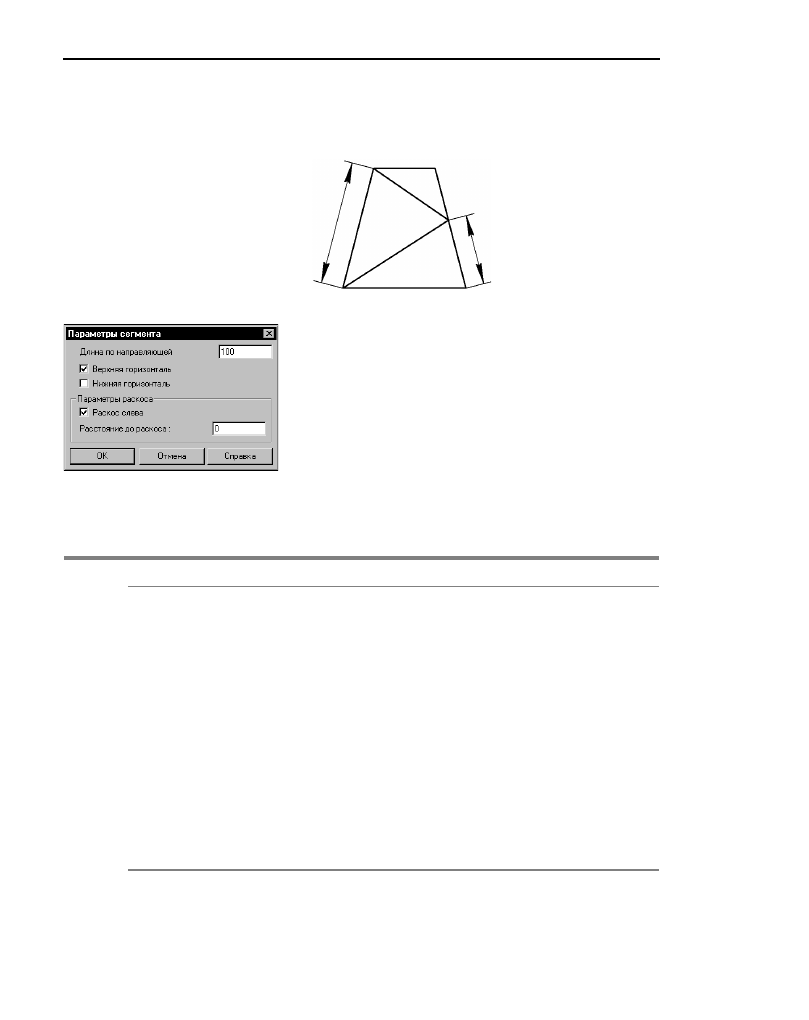

Рис. 2.7. Сегмент B и его параметры

Длина

по направляющей

Расстояние
до раскоса

Рис. 2.8. Диалог параметров

сегмента B

Табл. 2.1. Параметры сегмента B

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь,
Нижняя
горизонталь

Включите эти опции, если на схеме должны быть отрисованы
соответствующие элементы конструкции. Выключите любую
опцию (или обе опции), если соответствующий элемент
отрисовывать не требуется.

Параметры
раскоса

Эта группа опций управляет положением и размером раскоса.
Чтобы изменить положение раскоса, включите или выключите
опцию

Раскос слева

В поле

Расстояние до раскоса

введите расстояние от нижнего

основания сегмента до вершины раскоса. Если расстояние до
раскоса равно длине сегмента по направляющей, то раскос
представляет собой риску, соединяющую противолежащие углы
трапеции.

Глава 2. Формирование геометрической схемы конструкции

2.2.3.

Сегмент C

Сегмент C представляет собой равнобокую трапецию с направленной вниз косынкой,
построенной на концах верхнего основания (рис. 2.9).

Диалог параметров сегмента C показан на рис. 2.10.

Элементы управления диалога представлены в таблице 2.2.

После задания параметров сегмента C нажмите кнопку

для включения этого сегмен!

та в схему конструкции.

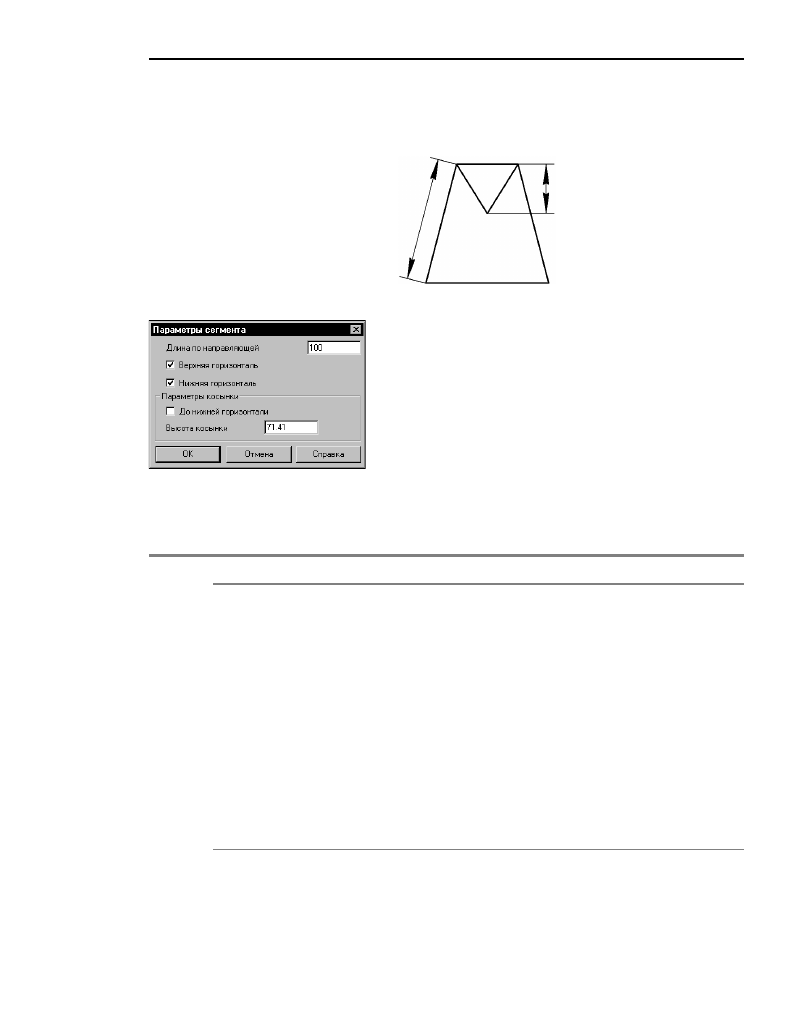

Рис. 2.9. Сегмент С и его параметры

Высота косынки

Длина

по направляющей

Рис. 2.10. Диалог параметров

сегмента C

Табл. 2.2. Параметры сегмента C

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь

Нижняя
горизонталь

Параметры
косынки

Эта группа опций управляет размером косынки.
Вы можете построить косынку, вершина которой лежит на нижнем
основании сегмента. Для этого включите опцию

До нижней

горизонтали

Если косынка строится не до нижнего основания, то в поле

Высота

косынки

требуется ввести расстояние от верхнего основания

сегмента до вершины косынки.

Библиотека проектирования металлических опор. Руководство пользователя

2.2.4.

Сегмент D

Сегмент D представляет собой равнобокую трапецию без нижнего основания, концы бо!
ковых сторон которой соединены с серединой верхнего основания. Стороны получив!
шихся треугольных опор могут быть соединены шпренгелями (рис. 2.11).

Диалог параметров сегмента D показан на рис. 2.12.

Элементы управления диалога представлены в таблице 2.3.

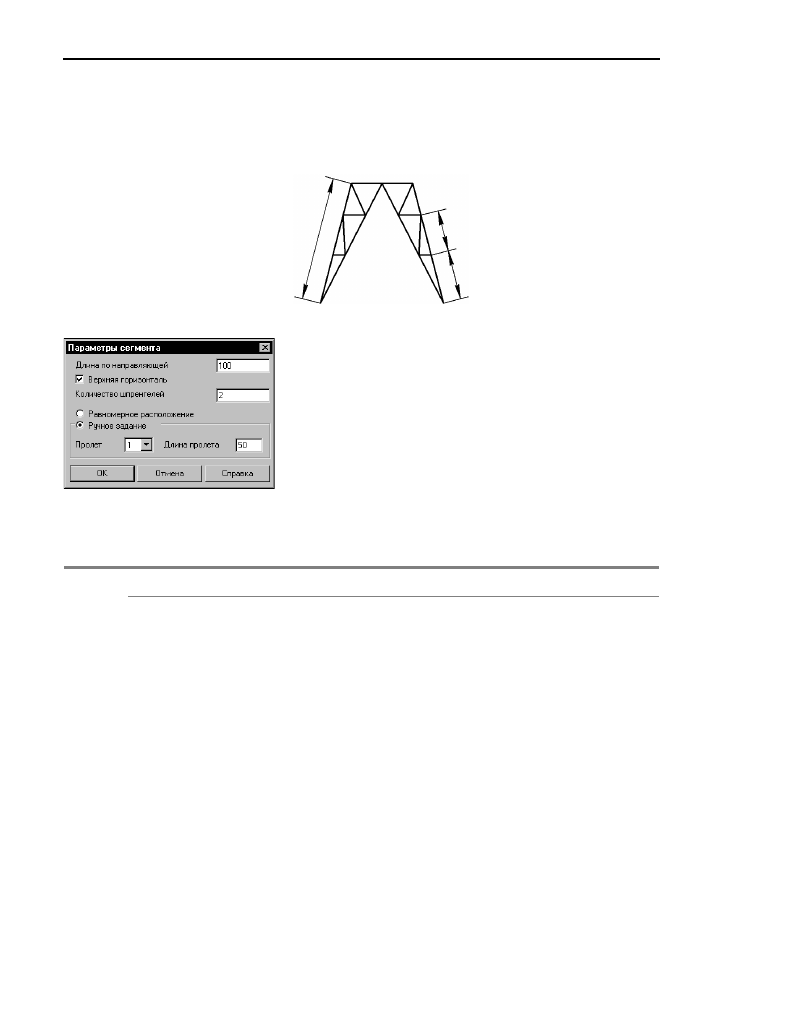

Рис. 2.11. Сегмент D и его параметры

Пролет второго шпренгеля

Длина

по направляющей

Пролет первого шпренгеля

Рис. 2.12. Диалог параметров

сегмента D

Табл. 2.3. Параметры сегмента D

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь

Включите эту опцию, если на схеме должно быть отрисовано
верхнее основание сегмента. Выключите эту опцию, если верхнее
основание отрисовывать не требуется.

Количество
шпренгелей

Введите количество шпренгелей, соединяющих риски сегмента.
Если шпренгели не нужны, введите

Глава 2. Формирование геометрической схемы конструкции

После задания параметров сегмента D нажмите кнопку

для включения этого сегмен!

та в схему конструкции.

2.2.5.

Сегмент E

Топология сегмента E представлена на рис. 2.13.

Диалог параметров сегмента E показан на рис. 2.14.

Элементы управления диалога представлены в
таблице 2.4.

Равномерное
расположение

Ручное задание

Эти опции управляют способом задания расстояния (пролета)
между шпренгелями.
Включите опцию

Равномерное расположение

, если требуется,

чтобы все пролеты (расстояния между шпренгелями и между
шпренгелями и основаниями) были одинаковыми.
Включите опцию

Ручное задание

, если требуется задать разные

расстояния между шпренгелями и между шпренгелями и
основаниями. Если эта опция включена, становятся доступными
опции задания длин пролетов.
Для задания длины пролета укажите его номер в списке

Пролет

введите нужное расстояние в поле

Длина пролета

. Если пролетов

несколько, задайте длину для каждого из них. Нумерация пролетов
ведется снизу вверх.

Табл. 2.3. Параметры сегмента D

Элемент

Описание

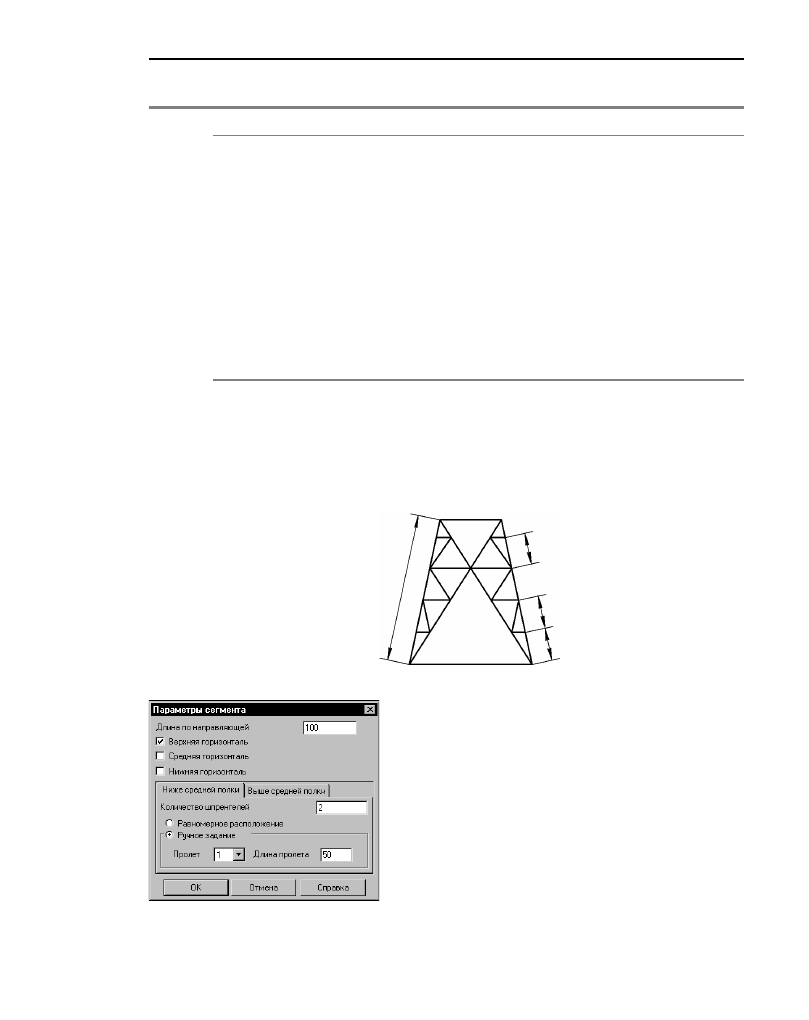

Рис. 2.13. Сегмент Е и его параметры

Пролет первого шпренгеля
выше средней полки

Длина

по направляющей

Пролет первого шпренгеля
ниже средней полки

Пролет второго шпренгеля
ниже средней полки

Рис. 2.14. Диалог параметров сегмента E

Библиотека проектирования металлических опор. Руководство пользователя

После задания параметров сегмента E нажмите кнопку

для включения этого сегмента

в схему конструкции.

Табл. 2.4. Параметры сегмента E

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь

Средняя
горизонталь

Нижняя
горизонталь

Включите эти опции, если на схеме должны быть отрисованы
соответствующие элементы конструкции. Выключите любую
опцию (или все опции), если соответствующий элемент
отрисовывать не требуется.

Ниже средней
полки

Выше средней
полки

Опции, расположенные на этих вкладках, управляют параметрами
шпренгелей, расположенных под и над средней горизонталью
сегмента. Задайте параметры шпренгелей под средней
горизонталью на вкладке

Ниже средней полки

, а параметры

шпренгелей над средней горизонталью — на вкладке

Выше

средней полки

. Опции вкладок одинаковы.

Количество
шпренгелей

Введите количество шпренгелей над или под средней
горизонталью. Если шпренгели не нужны, введите

Равномерное
расположение,
Ручное задание

Эти опции управляют способом задания расстояния (пролета)
между шпренгелями.
Включите опцию

Равномерное расположение

, если требуется,

Ручное задание

, если требуется задать разные

Пролет

введите нужное расстояние в поле

Длина пролета

. Если пролетов

несколько, задайте длину для каждого из них. Нумерация пролетов
ведется снизу вверх.

Глава 3.

Ввод элементов конструкции

3.1.

Общие приемы ввода элементов

При создании профилей и узлов (элементов конструкции) их параметры требуется ввес!
ти в специальных диалогах. Часто диалоги параметров содержат несколько вкладок и
множество опций. Если значения всех параметров создаваемого элемента не рассчита!
ны заранее, то при вводе параметров бывает сложно представить его точное изображе!
ние, которое будет получено по выходе из диалога.

Для облегчения подбора значений параметров в диалогах есть кнопка

Применить

. Пос!

ле нажатия на эту кнопку фантом создаваемого элемента в окне графического докумен!
та перестраивается в соответствии со значениями параметров, установленными в диало!
ге, а сам диалог остается открытым. Таким образом можно проконтролировать
правильность ввода параметров. Изменяйте параметры и нажимайте кнопку

Приме(

нить

до тех пор, пока изображение не будет вас устраивать.

Когда вы убедитесь, что параметры в диалоге введены верно, нажмите кнопку

Создать

для подтверждения построения элемента. Диалог закроется, а изображение элемента с
заданными параметрами будет зафиксировано в графическом документе.

Чтобы визуальная оценка правильности ввода параметров после нажатия кнопки

При(

менить

была возможна, изображение элемента должно быть видно на экране. Если

изображение закрыто диалогом параметров, «перетащите» диалог мышью за заголовок
в другое место экрана.

Вы можете также сдвинуть само изображение или изменить его масштаб, не закрывая
диалог. Для этого нажмите кнопку

Масштаб

. На экране появится панель сдвига и изме!

нения масштаба изображения.

При однократном нажатии на кнопку со стрелкой изображение перемещается в соот!
ветствующую стрелке сторону на расстояние, указанное в поле

Шаг

. Для перемещения

изображения на большее расстояние нажмите кнопку со стрелкой несколько раз или из!
мените значение шага перемещения.

Для изменения масштаба изображения в графическом окне нажимайте кнопки

Увели(

чить изображение

Уменьшить изображение

Для того чтобы закрыть панель сдвига и масштабирования, нажмите системную кнопку
с «крестиком» в ее правом верхнем углу.

3.2.

Ввод профилей

После построения геометрической схемы конструкции можно приступать к наложению
на ее риски изображений профилей (элементов металлоконструкции).

Библиотека проектирования металлических опор. Руководство пользователя

Для построения изображения профиля на риске раскройте в библиотеке раздел

Ввод

элементов конструкции

и вызовите из него команду

Профиль

Укажите курсором риску, на которую требуется наложить профиль.

На экране появится диалог параметров профиля. Он содержит три вкладки:

▼

Параметры профиля

▼

Параметры разметки

▼

Параметры детали

Элементы управления вкладок описаны в разделах 3.2.1.– 3.2.3.

После ввода всех параметров профиля подтвердите его построение, нажав кнопку

Со(

здать

Перед наложением на схему профилей поменяйте стиль отрисовки отрезков схемы на
осевую линию (рис. 3.1).
Для этого любым способом выделите все отрезки схемы и вызовите из меню

Сервис

ко!

манду

Изменить стиль

. В нижнем списке появившегося диалога выберите строку

Осе(

вая

и нажмите кнопку

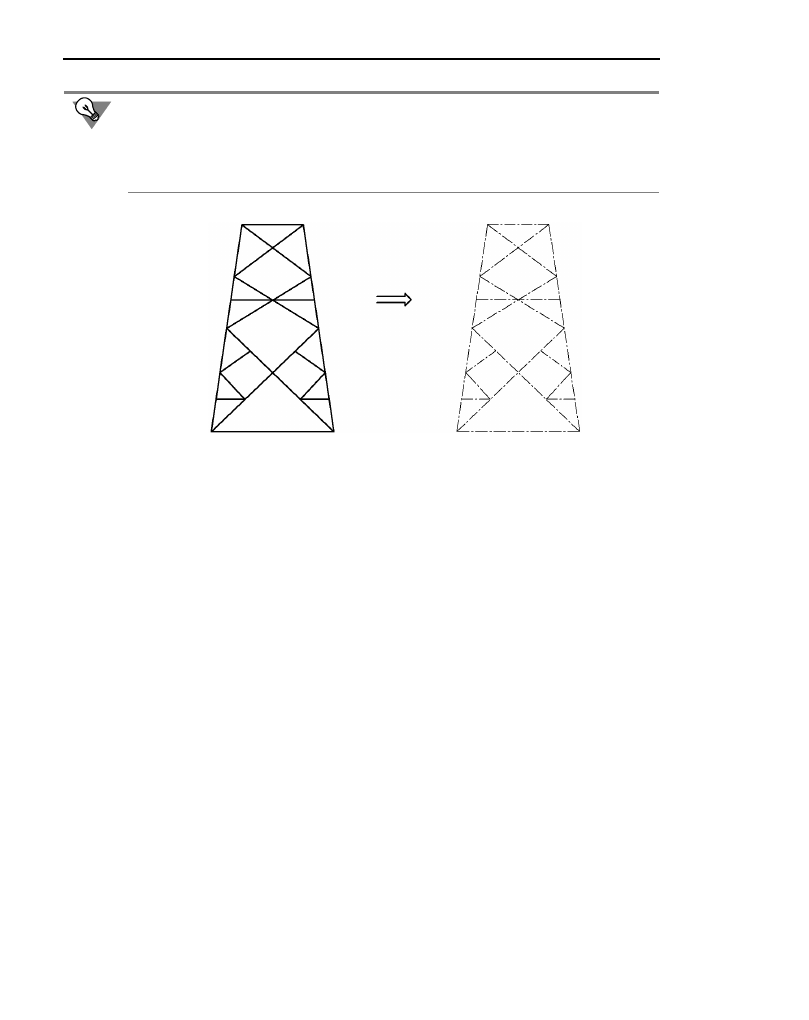

Рис. 3.1. Смена стиля отрезков схемы

Глава 3. Ввод элементов конструкции

3.2.1.

Параметры профиля

Первая вкладка —

Параметры профиля

(рис. 3.2) — отображает сортамент, типоразмер
и марку материала профиля, а также способ от!
рисовки профиля.

Элементы управления вкладки представлены в
таблице 3.1.

Рис. 3.2. Диалог параметров профиля.

Вкладка для ввода параметров профиля

Табл. 3.1. Параметры профиля

Элемент

Описание

Сортамент,
Номер

Справочные поля, содержащие название и номер (типоразмер)
сортамента, который применяется для изготовления профиля.
Для того чтобы изменить сортамент и/или типоразмер, нажмите
кнопку

Выбрать

на первой вкладке диалога параметров профиля.

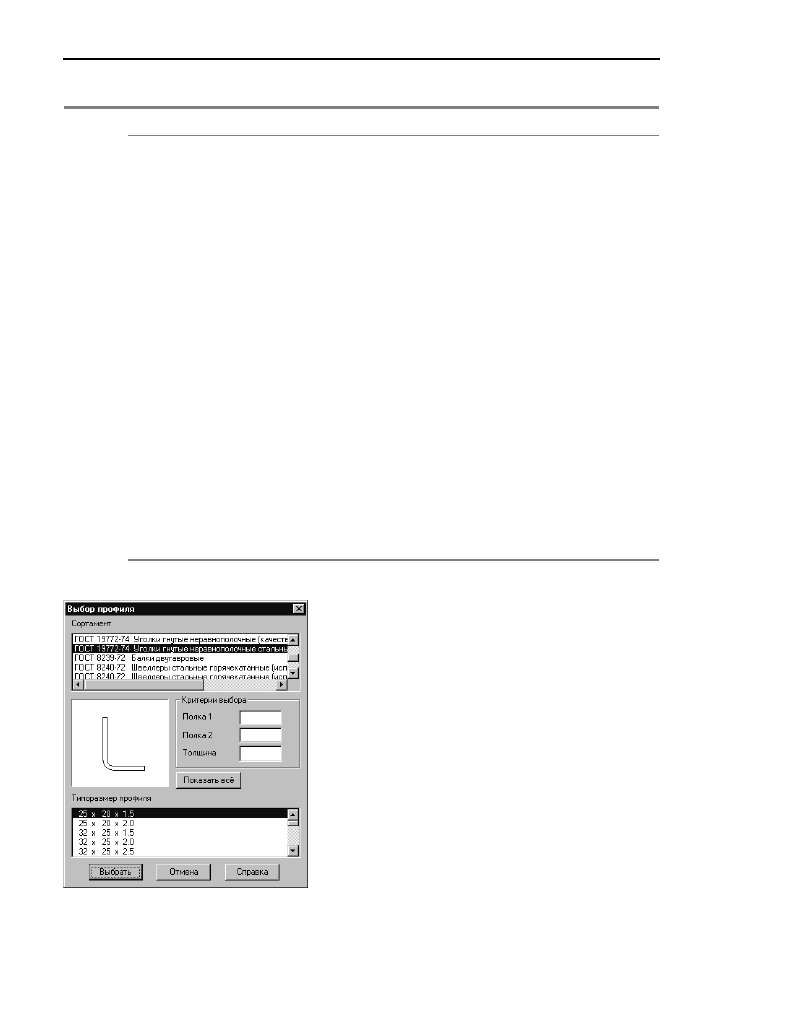

На экране появится диалог выбора профиля (см. раздел «Выбор
сортамента и типоразмера» на с. 22).

Марка
материала

Выберите из списка марку материала, из которого должен быть
изготовлен профиль.

Проекция
в чертеже

Выберите из списка

Проекция в чертеже

название проекции, в

которой должен быть изображен данный профиль на
автоматически формируемом чертеже детали.
Если будет выбран вариант

Игнорировать

, то данное

изображение профиля не будет участвовать в формировании
рабочего чертежа детали.
Если в документе есть два изображения одного и того же профиля
(например, в разных проекциях), вы можете включить для каждого
из них создание отдельной проекции в чертеже детали. В этом
случае в чертеже детали будет две проекции.
Если в документе есть несколько изображений одного и того же
профиля, вы можете включить создание отдельной проекции для
одних изображений и выключить — для других. При этом
необходимо задавать разные проекции для отдельных
изображений одного и того же профиля (например, для одного
изображения —

Главный вид

, для другого —

Вид сверху

Библиотека проектирования металлических опор. Руководство пользователя

Выбор сортамента и типоразмера

Выбор сортамента и типоразмера профиля производит!
ся в диалоге

Выбор профиля

(рис. 3.3). Он появляется

на экране после нажатия кнопки

Выбрать

в диалоге па!

раметров профиля (рис. 3.2).

Элементы управления диалога сортамента и типоразме!
ра представлены в таблице 3.2.

Параметры
отрисовки

Группа опций

Параметры отрисовки

служит для управления

ориентацией профиля.
Вы можете изменить расположение полки или стенки профиля,
направленной на (или от) наблюдателя, относительно риски. Для
этого измените состояние опции

Сверху

(включите или выключите

ее).
Вы можете управлять направлением полки, перпендикулярной
плоскости изображения — на наблюдателя или от наблюдателя.
Для этого измените состояние опции

Невидимая

(включите или

выключите ее). Включенная опция означает, что полка профиля
направлена от наблюдателя и изображается пунктиром.
Выключенная опция означает, что полка профиля направлена на
наблюдателя и изображается сплошной линией.
При отрисовке неравнополочного уголка вы можете указывать,
какая полка лежит в плоскости чертежа. Если в плоскости чертежа
лежит короткая полка, включите опцию

Короткая полка

. Если в

плоскости чертежа лежит длинная полка, выключите опцию

Короткая полка

При отрисовке швеллера или двутавра вы можете выбирать способ
его отображения. Для того чтобы получить изображение вида
профиля сверху, включите опцию

Вид сверху

. Для того чтобы

получить изображение вида профиля сбоку, выключите опцию

Вид сверху

Табл. 3.1. Параметры профиля

Элемент

Описание

Рис. 3.3. Диалог сортамента

и типоразмера

содержание .. 12 13 14 15 ..
