161

Глава 13. Цепная передача

2. Для управления расчетом и данными используйте кнопки инструментальной панели (см.

раздел 7.1.3 на с. 116).

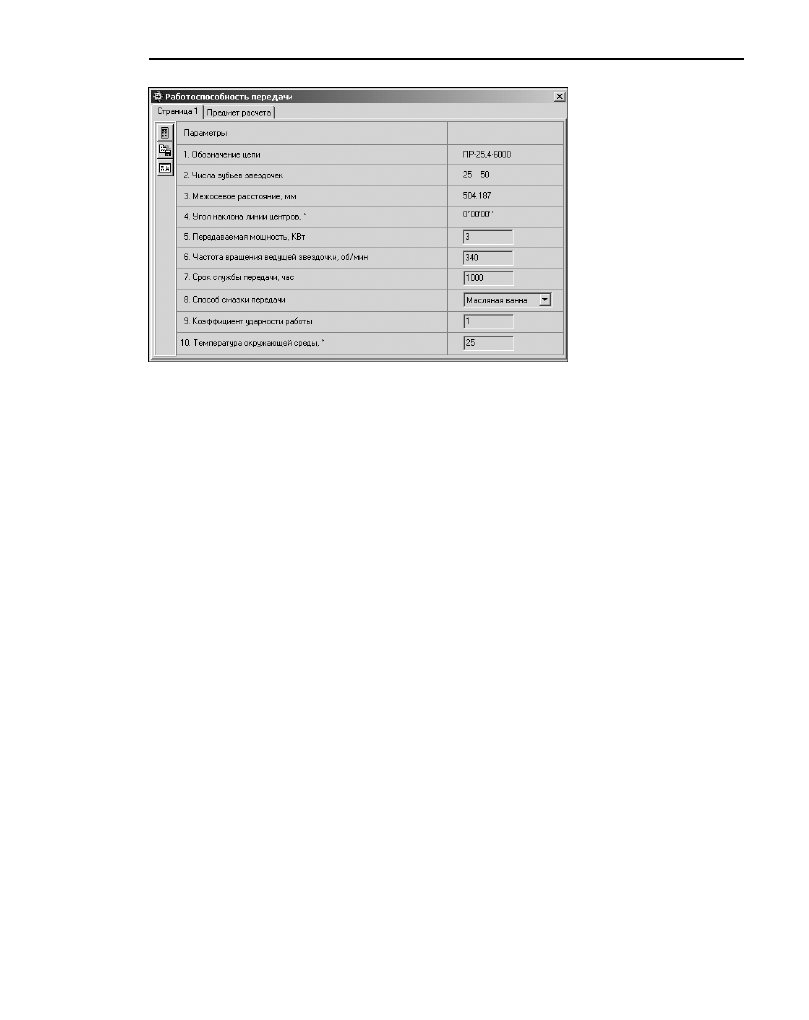

Рис. 13.6.

162

Глава 14.

Клиноременная передача

С помощью системы

КОМПАСSHAFT 2D V6

 можно рассчитывать клиноременные пере!

дачи с клиновыми ремнями по ГОСТ 1284–80 и клиновыми узкими ремнями по ТУ 38–
40534–75.

Вам предлагается выполнить проектный расчет передачи. В его основу положены реко!
мендации учебника «Детали машин» (автор Д. Н. Решетов).

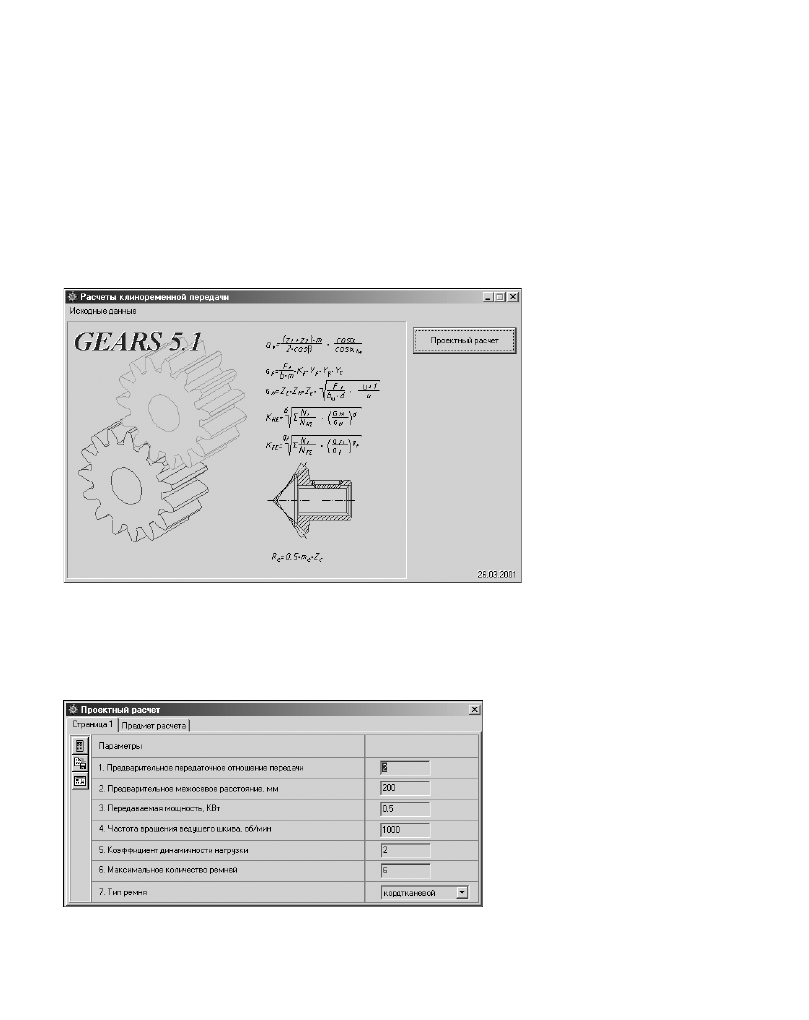

Чтобы приступить к расчету, нажмите в окне

Расчеты клиноременной передачи

(рис.14.1) кнопку

Проектный расчет

.

14.1.

Проектный расчет

В результате проектного расчета определяется список передач, которые удовлетворяют
исходным данным.

1. Введите исходные дан!

ные на вкладке

Страни

ца 1

 (рис. 14.2).

Рис. 14.1.

Рис. 14.2.

163

Глава 14. Клиноременная передача

Особенности ввода некоторых данных

▼

Коэффициент динамичности нагрузки

Коэффициент динамичности нагрузки зависит от характера нагрузки передачи и от того
оборудования, где применяется передача. Воспользуйтесь для выбора коэффициента
таблицами 14.1 и 14.2.

▼

Тип ремня

Выберите из раскрывающегося списка тип ремня:

▼

кордтканевый;

▼

кордшнуровый.

Табл. 14.1. Зависимость коэффициента динамичности нагрузки от характера нагрузки передачи

Характер работы передачи

Коэффициент

динамичности

нагрузки

Спокойная. Пусковая до 120% нормальной

1,00

Умеренные колебания. Пусковая до 150% нормальной

1,15

Значительные колебания. Пусковая до 200% нормальной

1,30

Ударная и резко неравномерная. Пусковая до 300% нормальной

1,55

При частых и резких пусках двигателя коэффициент следует повышать на 0,15.

Табл. 14.2. Значение коэффициента ударности работы для различных типов оборудования

Оборудование

Коэффициент

динамичности

нагрузки

Электрические генераторы; вентиляторы; центробежные насосы
и компрессоры; ленточные транспортеры; станки
с непрерывным процессом резания

1,00

Поршневые насосы и компрессоры с тремя и более цилиндрами,
пластинчатые транспортеры, станки!автоматы

1,15

Реверсивные приводы, станки строгальные и долбежные,
поршневые насосы и компрессоры с одним и двумя цилиндрами,
транспортеры винтовые и скребковые, элеваторы

1,30

Подъемники, экскаваторы, драги, эксцентриковые и винтовые прессы,
ножницы, молоты, бегуны, мельницы

1,55

Часть III.

Расчеты механических передач

164

В

кордтканевых ремнях

 корд выполнен в виде нескольких слоев кордткани с основой из

крученых шнуров и тонких редких нитей утка. Такие ремни применимы при нестеснен!
ных габаритах передачи; в этом случае они обладают достаточной долговечностью.

В

кордшнуровых ремнях

 корд состоит из одного слоя кордшнура, намотанного по вин!

товой линии и заключенного в слой мягкой резины для уменьшения трения. Такие рем!
ни, как более гибкие и долговечные, применяют для передач, работающих в напряжен!
ных условиях, в частности, при необходимости шкивов малых диаметров.

Происходит постепенный общий переход на кордшнуровые ремни.

2. Нажмите кнопку

Расчет

 на панели инструментов окна

Проектный расчет

 (рис. 14.2).

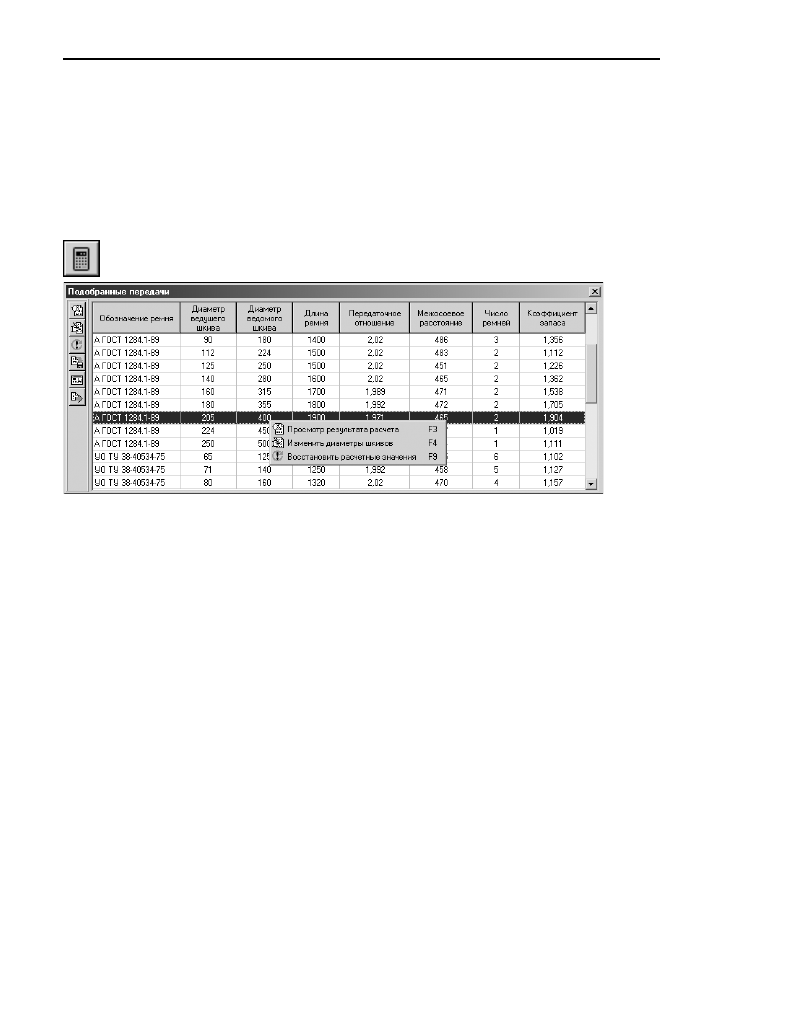

Откроется список передач, удовлетворяющих исходным данным (рис. 14.3).

▼

Обозначение клиновых ремней

Стандартизованы ремни следующих сечений:

▼

ГОСТ 1284–80. Ремни клиновые — О, А, Б, В, Г, Д, Е.

▼

ТУ 38–40534–75. Ремни клиновые узкие — УО, УА, УБ, УВ.

Чтобы отсортировать подобранные передачи по одному из параметров (диаметру веду!
щего шкива, длине ремня, коэффициенту запаса прочности и т. д.), щелкните мышью по
названию соответствующей колонки. Список будет отсортирован в порядке возрастания
значений, а рядом с названием параметра появится треугольник, вершина которого бу!
дет обращена вниз. Повторный щелчок по этому же названию приведет к пересортиров!
ке списка по убыванию значений данного параметра, а треугольник будет обращен вер!
шиной вверх.

3. Для управления расчетом и данными используйте кнопки инструментальной панели (см.

раздел 7.1.3 на с. 116) и команды контекстного меню списка передач.

Рис. 14.3.

165

Глава 15.

Зубчатоременная передача

С помощью библиотеки

КОМПАСSHAFT 2D V6

 можно рассчитывать передачи с зубчаты!

ми ремнями (ОСТ 38–05114–76).

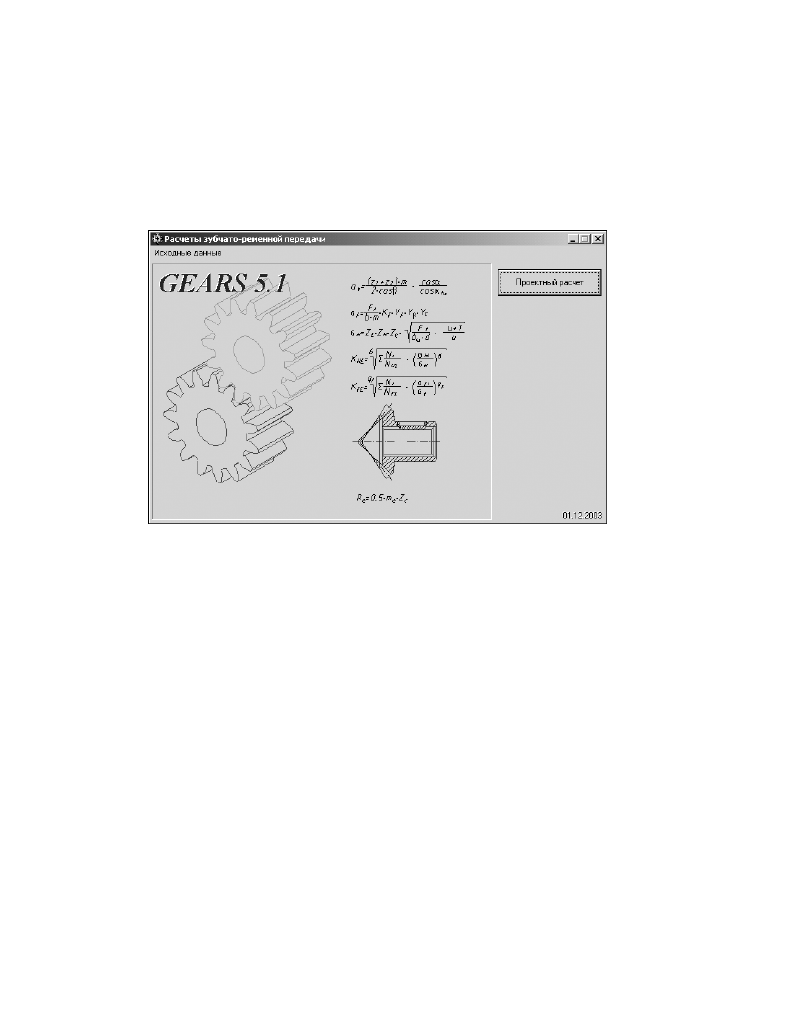

Вам предлагается выполнить проектный расчет передачи (рис. 15.1) согласно ОСТ 38–
05227–81 «Передачи зубчатые ременные. Методы расчета».



Чтобы приступить к расчету, нажмите в окне

Расчеты зубчатоременной передачи

кнопку

Проектный расчет

.

15.1.

Проектный расчет

В результате проектного расчета определяется список передач, которые удовлетворяют
исходным данным.

Поля ввода исходных данных располагаются на одной вкладке. На вкладке

Предмет

расчета

 можно ввести описательную информацию о расчете.

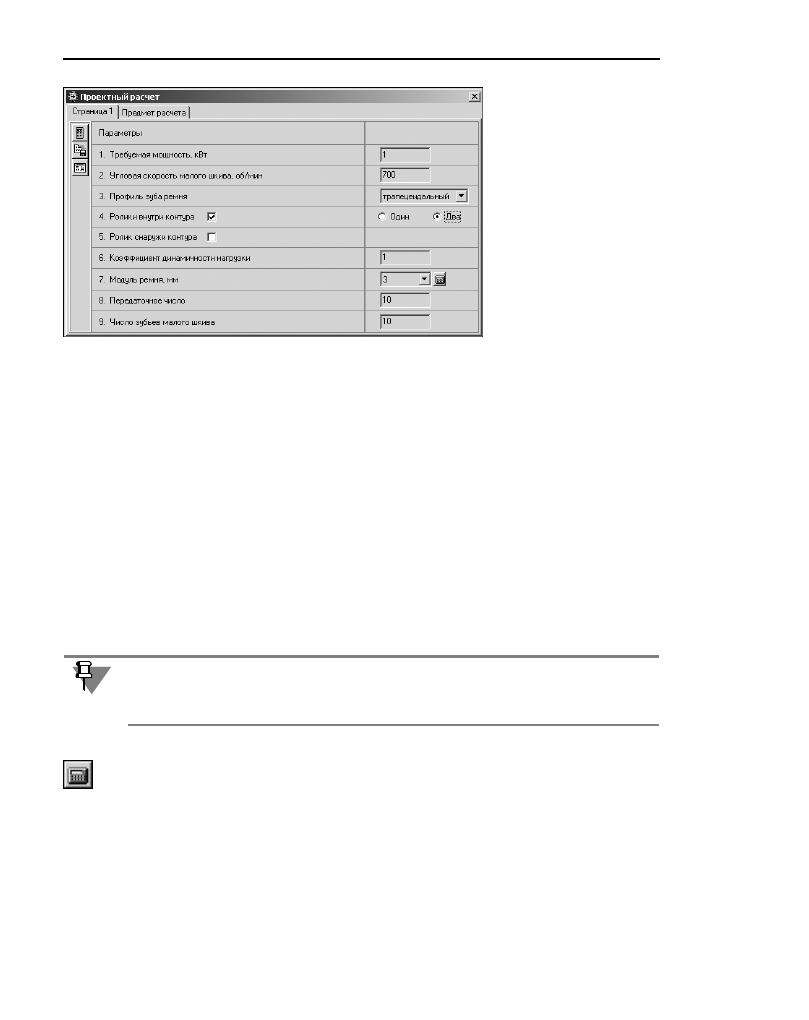

1. Введите исходные данные на вкладке

Страница 1

 (рис. 15.2).

Рис. 15.1.

Часть III.

Расчеты механических передач

166

Особенности ввода некоторых данных

▼

Требуемая мощность

Для приводных зубчатых ремней по ОСТ 38–05114–76 значение мощности должно нахо!
диться в диапазоне от 0,05 до 30 кВт.

▼

Частота вращения малого шкива

Для приводных зубчатых ремней по ОСТ 38–05114–76 частота вращения малого шкива
должна находиться в диапазоне от 650 до 3500 об/мин.

▼

Профиль зуба ремня

Расчет выполняется для зубчатых ремней с трапецеидальным профилем.

▼

Коэффициент динамичности нагрузки

Коэффициент динамичности нагрузки зависит от характера нагрузки передачи и от того
оборудования, где применяется передача. Воспользуйтесь для выбора коэффициента
таблицами 14.1 на с. 163 и 14.2 на с. 163.

▼

Модуль ремня

Модуль вычисляется автоматически при нажатии кнопки

Рассчитать

, исходя из переда!

ваемой мощности и частоты вращения малого шкива.

▼

Передаточное число

Значение передаточного числа должно находиться в диапазоне от 1 до 5,7.

▼

Число зубьев малого шкива

Минимальное число зубьев меньшего шкива принимают равным:

▼

Z

min

 = 16...20

при модуле ремня 2...5 мм;

▼

Z

min

 = 20...25

при модуле ремня 7...10 мм;

Рис. 15.2.

В связи с повышенной жесткостью зубчатых ремней коэффициент динамичности следу!
ет брать на 30...50% больше, чем значения, приводимые в таблицах.

При частых и резких пусках двигателя коэффициент следует повышать на 0,15.

167

Глава 15. Зубчатоременная передача

▼

Z

min

 = 25...40

при больших угловых скоростях.

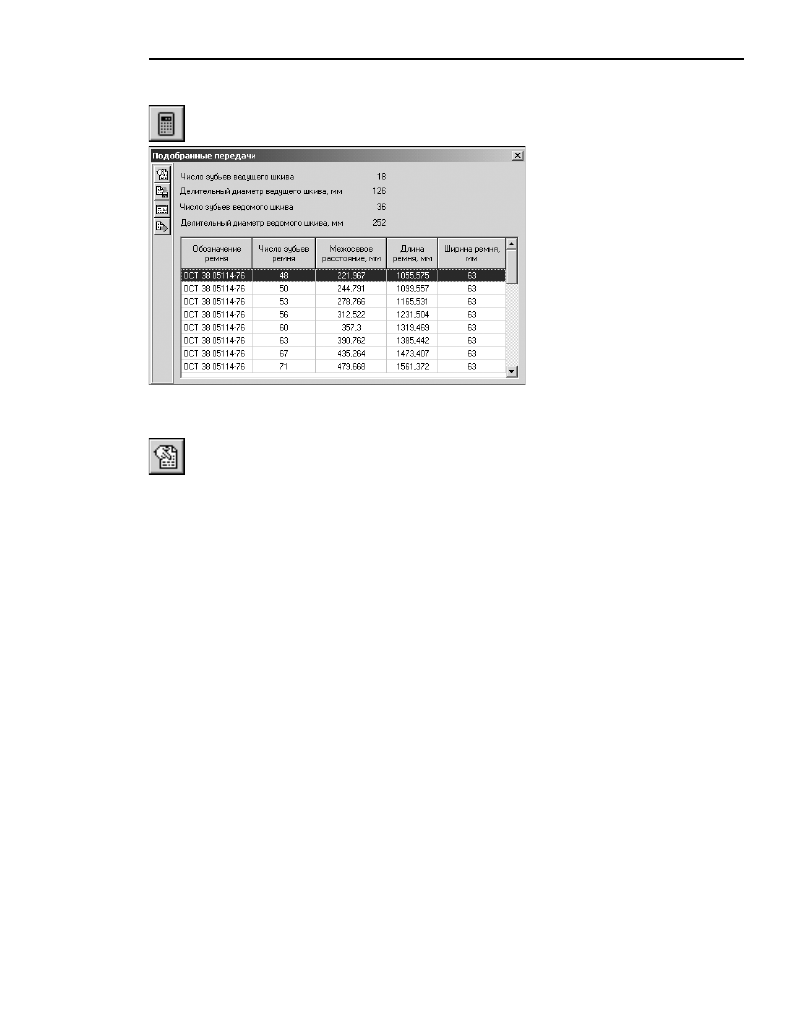

2. Нажмите кнопку

Расчет

 на панели инструментов окна

Проектный расчет

. Откроется

список передач, удовлетворяющих исходным данным (рис. 15.3).

Чтобы отсортировать подобран!
ные передачи по числу зубьев, ме!
жосевому расстоянию, длине или
ширине ремня, щелкните мышью
по названию соответствующей ко!
лонки. Список будет отсортиро!
ван в порядке возрастания значе!
ний, а рядом с названием
параметра появится треугольник,
вершина которого будет обраще!
на вниз. Повторный щелчок по
этому же названию приведет к пе!
ресортировке списка по убыва!
нию значений данного параметра,
а треугольник будет обращен вер!
шиной вверх.

Для просмотра результатов расчета выберите один из вариантов в списке и нажмите
клавишу

<F3>

 или кнопку

Просмотр результата расчета

 на панели инструментов.

3. Для управления расчетом и данными используйте кнопки инструментальной панели (см.

раздел 7.1.3 на с. 116).

Рис. 15.3.

Часть IV

Расчет валов

и подшипников

170

Глава 16.

Модуль расчета валов и подшипников

16.1.

Общие сведения

16.1.1.

Назначение модуля

Модуль расчета валов и подшипников

КОМПАСShaftCalc

 является составной частью ин!

тегрированной системы проектирования тел вращения

КОМПАСSHAFT 2D V6

. С помо!

щью

КОМПАСShaftCalc

 вы можете:

▼

выполнить прочностной расчет вала, модель которого построена в

КОМПАСSHAFT 2D

V6

, и получить результаты расчета в виде графиков распределения сил, моментов, отно!

сительных углов прогиба вала, а также напряжений и коэффициентов запаса прочности
конструкции;

▼

выполнить расчет подшипников на грузоподъемность и долговечность, на тепловыделе!
ние и получить результаты расчета в виде таблиц в формате

FastReport

;

▼

обратиться к

Модулю выбора материалов

 для назначения марки материала рассчитыва!

емого вала;

▼

назначить чистоту обработки конструктивных элементов вала.

Рассчитываемые валы могут состоять из цилиндрических и конических ступеней и иметь
следующие конструктивные элементы:

▼

шлицы;

▼

фаски, галтели;

▼

канавки (не примыкающие к торцу ступени):

▼

под стопорное кольцо (внешний контур);

▼

расположенные на шлицах (внешний контур);

▼

шпоночные пазы на цилиндрических поверхностях.

На рассчитываемых валах могут быть установлены шестерни:

▼

цилиндрической передачи с прямыми зубьями (вал!шестерня);

▼

конической передачи с прямыми зубьями (вал!шестерня);

▼

конической передачи с круговыми зубьями (вал!шестерня).

При расчете вала из расчета исключаются ступени:

▼

сферическая;

▼

квадратного сечения;

▼

шестигранного сечения.

При расчете вала не учитываются конструктивные элементы:

▼

резьбы;

▼

канавки (внутренний контур);

▼

канавки для выхода резьбового инструмента;

171

Глава 16. Модуль расчета валов и подшипников

▼

проточки;

▼

канавки под выход шлифовального круга;

▼

кольцевые пазы;

▼

шлицы, выходящие за длину ступени;

▼

шпоночные пазы, выходящие за длину ступени;

▼

шпоночные пазы на конической поверхности;

▼

лыски;

▼

глухие и центровые отверстия.

В данной версии модуля отсутствует возможность:

▼

корректного построения графиков в случае пересечения точки приложения подшипника
линией приложения распределенной нагрузки;

▼

корректного построения графиков в случае пересечения точки деления ступеней вала
линией приложения распределенной нагрузки;

▼

задания режимов нагружения вала и подшипников;

▼

построения графика растяжения!сжатия вала;

▼

определения собственной частоты вращения вала;

▼

определения резонансной частоты вала;

▼

определения вероятности разрушения;

▼

определения массы и объема вала.

16.1.2.

Загрузка модуля

Чтобы начать работу с

КОМПАСShaftCalc,

 выберите на панели управления

КОМПАС

SHAFT 2D V6

 группу команд

Свойства и расчеты

 и нажмите кнопку

Расчет вала и под

шипников

.

16.1.3.

Интерфейс модуля

Модуль расчета валов и подшипников — это приложение Windows. Его главное окно со!
держит стандартные атрибуты приложений Windows: заголовок, строку главного меню,
панель инструментов, пиктограммы минимизации, максимизации и закрытия окна.

Главное меню

КОМПАСShaftCalc

 включает в себя четыре страницы (раздела) (риc. 16.1):

▼

Расчеты

;

▼

Сервис

;

▼

Вид

;

▼

Справка

.

На каждой странице находятся команды, объединенные в группы по функциональному
назначению (табл. 16.1).

Необходимым условием для начала расчета вала является наличие внешней нагрузки,
приложенной к модели, построенной в

КОМПАСSHAFT 2D V6.

Рис. 16.1.

Часть IV.

Расчет валов и подшипников

172

Для запуска какой!либо команды щелкните мышью на названии страницы главного ме!
ню, а затем — на строке с названием команды. Между страницами и командами меню
можно перемещаться при помощи клавиш со стрелками и выбирать команды нажатием
клавиши

<Enter>

.

16.1.4.

Панель инструментов

Панель инструментов

КОМПАСShaftCalc

 содержит кнопки, предназначенные для выбо!

ра вида выполняемого расчета, и группу команд управления изображением модели или
графиков на листе чертежа КОМПАС!График (риc. 16.2).

Описание команд панели инструментов

КОМПАСShaftCalc

приведено в таблице 16.2.

Табл. 16.1. Состав главного меню

Страница меню

Описание команд

Расчеты

На этой странице находятся команды, предназначенные для
выбора вида расчета —

Расчет вала

 или

Расчет подшипников

, а

также команда

Выход

.

Сервис

Здесь расположены команды, с помощью которых можно вызвать:

▼

Модуль выбора материала вала

 (см. раздел 16.3 на с. 176);

▼

диалог для указания шероховатости поверхностей вала
(см. раздел 16.4 на с. 177);

▼

диалог настройки параметров графиков и отчетов (см. раз!
дел 16.2 на с. 174).

Вид

Страница содержит команды управления изображением модели
или графиков на листе чертежа КОМПАС!График.

Справка

На странице

Справка

 находятся команды вызова справочной

системы.

Рис. 16.2.

Табл. 16.2. Кнопки панели инструментов главного окна КОМПАСShaftCalc

Команда

Назначение команды

Активизировать
курсор

Передача управления КОМПАС!График для имеющихся в
нем использования команд управления изображением.
Чтобы прервать выполнение команды, нажмите клавишу

<Esc>

.

173

Глава 16. Модуль расчета валов и подшипников

Для запуска команды подведите курсор к кнопке и щелкните по ней мышью.

16.1.5.

Завершение работы модуля

Вы можете закончить работу модуля расчета валов и подшипников одним из следующих
способов:

▼

в главном окне модуля выбрать на странице главного меню

Расчеты

 команду

Выход

.

▼

закрыть главное окно модуля при помощи стандартных средств экранной формы
Windows.

▼

находясь в главном окне модуля

КОМПАСShaftCalc

, нажать клавишу

<Esc>

.

Обновить

Автоматическое перестроение изображения в активном
окне КОМПАС!График без изменения масштаба.
Рекомендуется использовать для удаления с экрана
вспомогательных линий, возникших в процессе работы с
системой.

Увеличить
масштабной
рамкой

При помощи команды

Увеличить масштабной рамкой



вы сможете указать область чертежа, которую хотите
увидеть во весь экран. Вызовите команду. Щелкните
мышью, обозначая один из углов увеличиваемой области.
Переместите курсор, выделяя область рамкой. Щелкните
мышью, фиксируя диагональ увеличиваемой области.

Показать все

Используйте команду, чтобы изменить масштаб
отображения в активном окне таким образом, чтобы в нем
был виден весь документ.

Расчет вала

Вызовите команду, чтобы перейти в режим расчета вала.

Расчет подшипников

Вызовите команду, чтобы перейти в режим расчета
подшипников.

Табл. 16.2. Кнопки панели инструментов главного окна КОМПАСShaftCalc

Команда

Назначение команды

Часть IV.

Расчет валов и подшипников

174

16.2.

Настройка параметров графиков и отчетов

При работе с модулем расчета валов и под!
шипников вы можете настроить парамет!
ры:

▼

построения графиков, полученных в
результате расчета вала на прочность;

▼

оформления отчетов

FastReport

 по ре!

зультатам:

▼

расчета подшипников;

▼

расчета вала.

Чтобы перейти к настройке, вызовите со
страницы главного меню

КОМПАС

ShaftCalc

 команду

Сервис

 —

Настройки

.

Откроется одноименное команде окно
(рис. 16.3).

Окно

Настройки

 содержит две вкладки:

▼

Параметры построения графиков

;

▼

Параметры страницы отчета

.

Панель инструментов окна

Настройки

 включает в себя три кнопки  (табл. 16.3).

Раскройте нужную вкладку, определите параметры и нажмите кнопку

 OK

.

16.2.1.

Параметры построения графиков

В окне

Настройки

 на вкладке

Параметры построения графиков

 (рис. 16.3) вы мо!

жете задать:

▼

Максимальную высоту графика

, который будет построен в документе КОМПАС!График

по результатам расчета вала. Значение можно ввести при помощи клавиатуры или кноп!
ки!счетчика, расположенной справа от поля ввода.

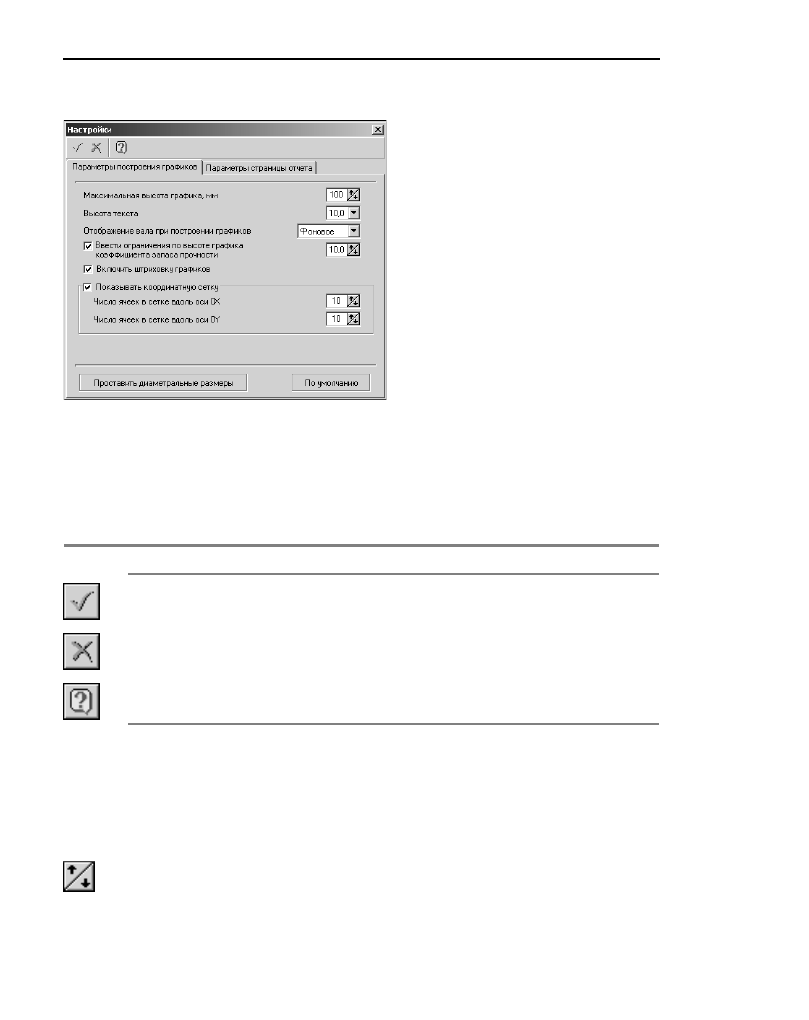

Рис. 16.3.

Табл. 16.3. Кнопки панели инструментов окна

Настройки

Команда

OK

Отмена

Справка

175

Глава 16. Модуль расчета валов и подшипников

▼

Высоту текста, которым будут выполнены надписи на графике

. Значение можно вы!

брать из списка, открываемого при нажатии кнопки с черным треугольником, которая
расположена справа от поля ввода.

▼

Вариант отображения модели вала при отрисовке графика

 —

фоновое

 или

погашенное

.

Если выбрать фоновое отображение, вал будет показан пунктирными линиями, если по!
гашенное — вал не будет виден.

▼

Верхнее значение коэффициента запаса прочности, которое еще будет отображать гра
фик

. Вы можете изменить предлагаемое по умолчанию значение с помощью клавиатуры

или кнопки!счетчика, расположенной справа от поля ввода. Чтобы снять ограничение,
выключите эту опцию щелчком мыши.

▼

Необходимость штриховки графика

. Чтобы не штриховать площадь под линией графи!

ка, выключите эту опцию щелчком мыши.

▼

Необходимость наложения на график координатной сетки



и число ячеек в сетке вдоль

осей X и Y

. Чтобы изменить предлагаемое по умолчанию количество ячеек в сетке гра!

фика, воспользуйтесь клавиатурой или кнопками!счетчиками, расположенными справа
от полей ввода значений. Если сетка на графике не нужна, выключите данную опцию
щелчком мыши.

В нижней части вкладки

Параметры построения графиков

 находятся две кнопки —

Проставить диаметральные размеры

 и

По умолчанию

.

Нажмите кнопку

Проставить диаметральные размеры

, чтобы отобразить на модели

вала диаметральные размеры. Эта кнопка доступна только в том случае, если рассчиты!
ваемый вал содержит элемент механической передачи:

▼

который рассчитан на прочность в

КОМПАСSHAFT 2D V6

;

▼

для которого из расчета на прочность взята величина крутящего момента.

Нажмите кнопку

По умолчанию

, чтобы восстановить умолчательные параметры пост!

роения графиков.

16.2.2. Параметры страницы отчета

В окне

Настройки

 на вкладке

Параметры страницы отчета

 показана справочная ин!

формация о формате и ориентации листа, на котором будет оформлен отчет (рис. 16.4).

Вы можете задать для страницы отчета размеры полей и отступа на переплет. Значения
можно ввести при помощи клавиатуры или кнопок!счетчиков, расположенных справа от
каждого поля ввода.

Часть IV.

Расчет валов и подшипников

176

Задайте параметры нумерации страниц.
Для этого выполните следующие действия.

1.

Определите расположение на листе от!
чета надписи, содержащей номер стра!
ницы и пояснительный текст — введи!
те величины отступов сверху и слева.

2.

Укажите, с какой цифры будет вестись
нумерация.

3.

Введите в поле

Формат



нумерации

страницы

 пояснительный текст, кото!

рый будет сопровождать номер стра!
ницы. По умолчанию формат таков:

Страница # ($)

, где:

▼

«Страница» — пояснительный текст;

▼

«#» — номер страницы;

▼

«$» — общее количество страниц.

4. Укажите путь к папке, в которой будут размещаться временные файлы, содержащие от!

четы.

Вы можете задать параметры нумерации таблиц отчета. Для
этого нажмите в правой верхней части окна кнопку с черным
треугольником и выберите из раскрывшегося списка строку

Параметры нумерации таблиц

(рис. 16.5). Затем выпол!

ните следующие действия.

1.

Определите расположение надписи, содержащей номер
таблицы, на листе отчета — введите величину отступа
слева.

2.

Укажите, с какой цифры будет вестись нумерация таб!
лиц.

Если вы не хотите нумеровать страницы (таблицы), щелчком мыши отключите опцию

Включить нумерацию

.

В нижней части вкладки

Параметры страницы отчета

 находится кнопка

По умолча

нию

. Нажмите эту кнопку, чтобы восстановить умолчательные параметры оформления

отчетов.

16.3.

Выбор материала вала

Материал, из которого должен изготавливаться вал, и его механические характеристики
задаются при создании модели

КОМПАСSHAFT 2D V6

. Если вы хотите изменить ранее

определенные характеристики, вызовите со страницы главного меню модуля расчета ва!
лов и подшипников команду

Сервис



—



Изменить материал вала

. Раскроется главное

окно

Модуля выбора материала

. О правилах работы с этим модулем рассказано в

Части V.

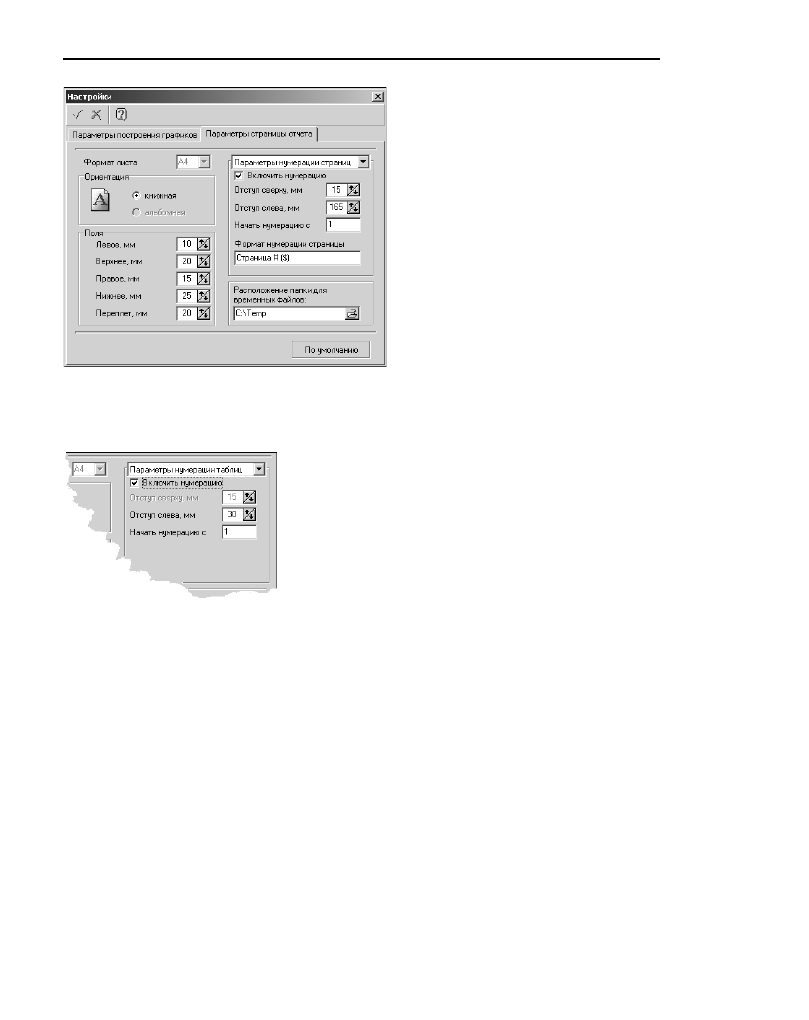

Рис. 16.4.

Рис. 16.5.
