ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 44

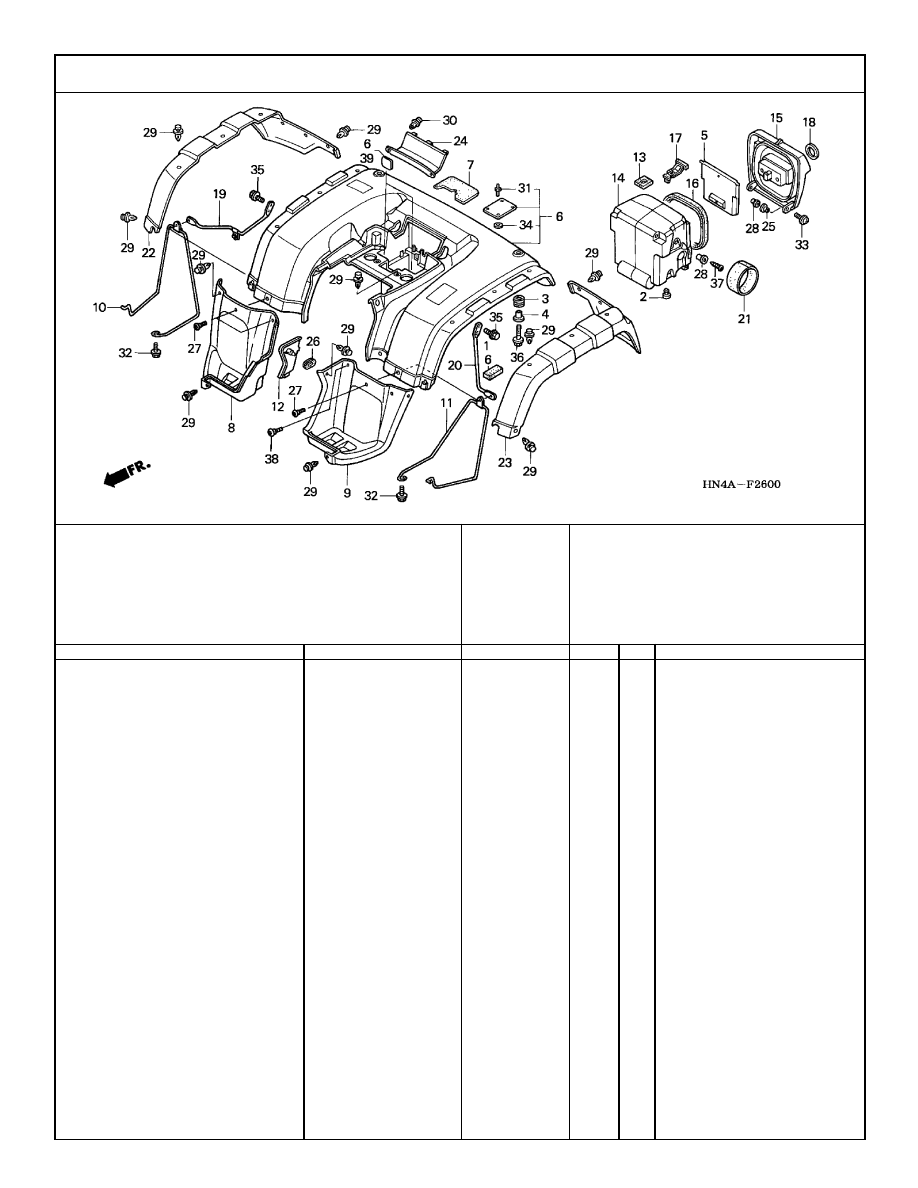

REAR FENDER (TRX350TM/FM)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-59

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-26

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

6

FENDER, RR. *YR222R* (ZEST

ORANGE-R)............................................

C2

-------- --------

1

80100-HN5-670ZC

6286090

FENDER, RR. *G152* (WOL)

(ADVENTURE GREEN) ..........................

C3

-------- --------

1

80100-HN5-M00ZA

7076003

FENDER, RR. *R232* (WOL) (PATRIOT

RED)........................................................

C3

-------- --------

1

80100-HN5-M00ZB

7076011

FENDER, RR. *YR222R* (WOL) (ZEST

ORANGE-R)............................................

C3

-------- --------

1

80100-HN5-M00ZC

7076029

7

RUBBER, BATTERY MOUNTING ..............

A2 A3 C2 C3

-------- --------

1

80102-HN5-670

6252613

8

MUDGUARD, R. *NH1* (RR/FR) (BLACK)

A2 A3 C2 C3

-------- --------

1

80121-HN5-670ZA

6252621

9

MUDGUARD, L. *NH1* (RR/FR) (BLACK)..

A2 A3 C2 C3

-------- --------

1

80122-HN5-670ZA

6252647

10

STAY, RR. R MUDGUARD ........................

A2 A3 C2 C3

-------- --------

1

80123-HN5-670

6252662

11

STAY, RR. L MUDGUARD..........................

A2 A3 C2 C3

-------- --------

1

80124-HN5-670

6252670

12

COVER, RECOIL STARTER *NH1*

(BLACK) ..................................................

A2 A3 C2 C3

-------- --------

1

80125-HN5-670ZA

6252688

13

SEAL, OWNER’S MANUAL BOX................

A2 A3 C2 C3

-------- --------

2

80206-HN5-670

6258040

14

BOX, TOOL ................................................

A2 A3 C2 C3

-------- --------

1

80210-HN5-670

6252696

15

LID, TOOL BOX *NH1* (BLACK) ................

A2 A3 C2 C3

-------- --------

1

80211-HN5-670ZA

6252704

16

SEAL, TOOL BOX ......................................

A2 A3 C2 C3

-------- --------

1

80212-HN5-670

6314397

17

BAND, TOOL BOX ......................................

A2 A3 C2 C3

-------- --------

1

80214-HM5-850

4735247

18

SEAL, TAILLIGHT ......................................

A3 C3

-------- --------

1

80214-HN5-M00

7076177

19

STAY, R. RR. FENDER ..............................

A2 A3 C2 C3

-------- --------

1

80217-HN5-670

6252720

20

STAY, L. RR. FENDER ..............................

A2 A3 C2 C3

-------- --------

1

80218-HN5-670

6252746

21

BAND, TOOL BOX ......................................

A2 A3 C2 C3

-------- --------

1

80219-HN5-670

6252753

22

MUDGUARD, R. RR. SIDE *NH1* (BLACK)

A2 A3 C2 C3

-------- --------

1

80220-HN5-670ZA

6252761

23

MUDGUARD, L. RR. SIDE *NH1* (BLACK)

A2 A3 C2 C3

-------- --------

1

80221-HN5-670ZA

6252779

24

LID, RR. FENDER *R232* (PATRIOT RED)

A2 A3 C2 C3

-------- --------

1

80311-HN5-670ZA

6252795

LID, RR. FENDER *G152* (ADVENTURE

GREEN) ..................................................

A2 A3 C2 C3

-------- --------

1

80311-HN5-670ZC

6314413

LID, RR. FENDER *YR222R* (ZEST

ORANGE-R)............................................

A2 A3 C2 C3

-------- --------

1

80311-HN5-670ZD

6314421

25

COLLAR, LOCK SETTING..........................

A2 A3 C2 C3

-------- --------

2

83119-MG9-000

1530849

26

GROMMET, SIDE COVER..........................

A2 A3 C2 C3

-------- --------

1

83551-HM5-730

4503512

27

SCREW, SPECIAL (6X8) ............................

A2 A3 C2 C3

-------- --------

3

90102-HN5-670

6314686

28

NUT, COWL SETTING (5MM) ....................

A2 A3 C2 C3

-------- --------

4

90111-KW3-003

2909141

29

CLIP, MUDGUARD......................................

A2 A3 C2 C3

-------- --------

22

90653-HC4-900

3795994

REAR FENDER (TRX350TM/FM)

2-60



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F14

HN4AF2600

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-26

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

30

CLIP, LID ....................................................

A2 A3 C2 C3

-------- --------

2

90658-HN5-671

6421309

31

RIVET, POP (3.2) ........................................

A2 A3 C2 C3

-------- --------

4

90841-HF1-910

3852910

32

BOLT-WASHER (6X16) ..............................

A2 A3 C2 C3

-------- --------

2

93404-06016-07

2562973

33

SCREW-WASHER (5X20) ..........................

A2 A3 C2 C3

-------- --------

2

93894-05020-08

0995936

34

WASHER, PLAIN (3MM) ............................

A2 A3 C2 C3

-------- --------

4

94103-03800

0709238

35

BOLT, FLANGE (6X12) ..............................

A2 A3 C2 C3

-------- --------

2

95701-06012-00

2105799

36

BOLT, FLANGE (6X22) ..............................

A2 A3 C2 C3

-------- --------

2

95701-06022-00

2105823

37

SCREW-WASHER (5X16) ..........................

A2 A3 C2 C3

-------- --------

2

93894-05016-08

0786756

38

SCREW, MUDGUARD ................................

A2 A3 C2 C3

-------- --------

1

90103-HC4-770

2978427

39

RUBBER, TANK SETTING..........................

A2 A3 C2 C3

-------- --------

2

17513-HC0-300

2515989

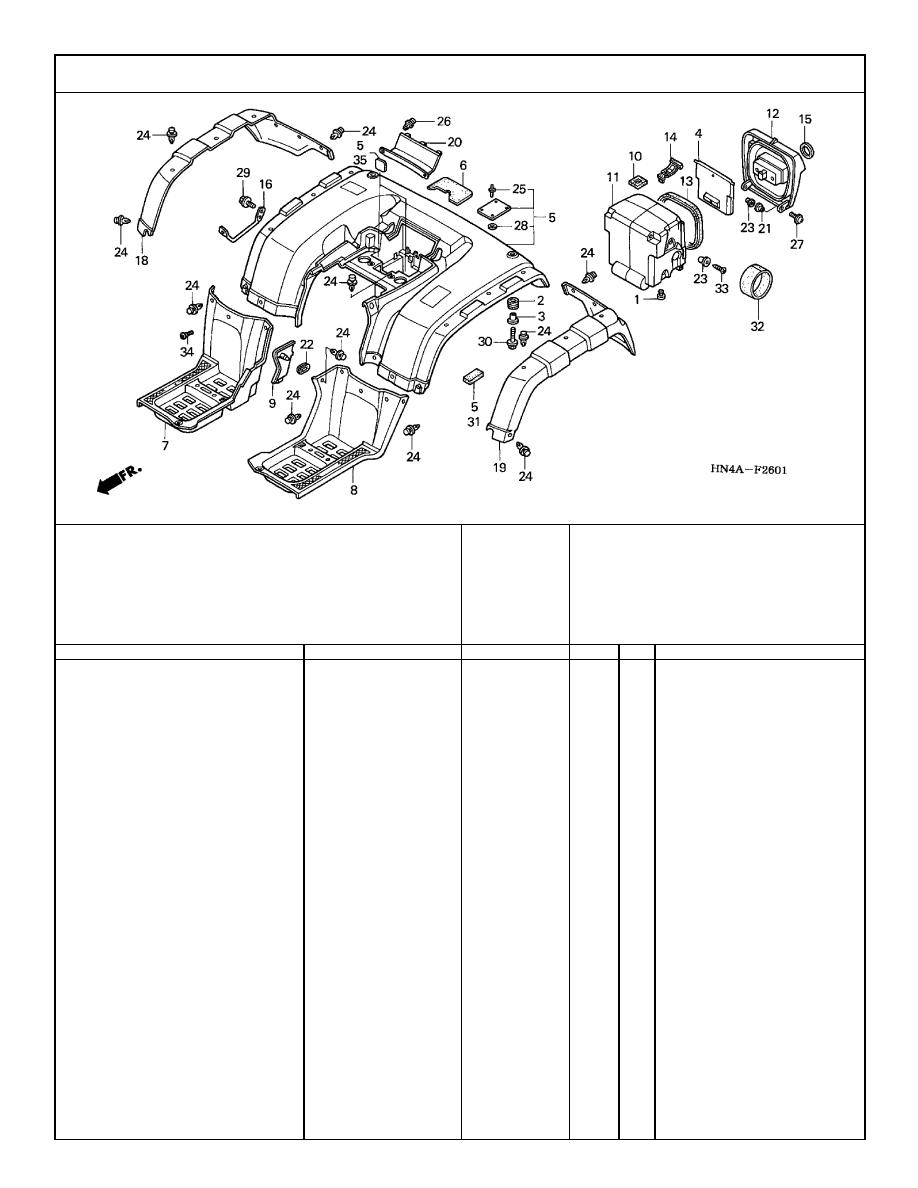

REAR FENDER (TRX350TE/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-61

HN4AF2601

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-26-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PLUG, HEAD PIPE......................................

B2 B3 D2 D3

-------- --------

1

50049-046-000

0203133

2

RUBBER, FR. FENDER SETTING..............

B2 B3 D2 D3

-------- --------

2

61103-HM5-850

4735148

3

COLLAR, FR. FENDER ..............................

B2 B3 D2 D3

-------- --------

2

61104-357-000

0321752

COLLAR, FR. FENDER ..............................

B2 B3 D2 D3

-------- --------

2

61104-428-000

0687558

4

BOX, OWNER’S MANUAL ..........................

B2 B3 D2 D3

-------- --------

1

77110-HF1-880

3852746

5

FENDER, RR. *R232* (PATRIOT RED)......

B2

-------- --------

1

80100-HN4-670ZA

6247019

FENDER, RR. *G152* (ADVENTURE

GREEN) ..................................................

B2

-------- --------

1

80100-HN4-670ZB

6286017

FENDER, RR. *YR222R* (ZEST

ORANGE-R)............................................

B2

-------- --------

1

80100-HN4-670ZC

6286041

FENDER, RR. *G152* (WOL)

(ADVENTURE GREEN) ..........................

B3

-------- --------

1

80100-HN4-A60ZA

7076433

FENDER, RR. *R232* (WOL) (PATRIOT

RED)........................................................

B3

-------- --------

1

80100-HN4-A60ZB

7076441

FENDER, RR. *YR222R* (WOL) (ZEST

ORANGE-R)............................................

B3

-------- --------

1

80100-HN4-A60ZC

7076458

FENDER, RR. *R232* (PATRIOT RED)......

D2

-------- --------

1

80100-HN5-670ZA

6252597

FENDER, RR. *G152* (ADVENTURE

GREEN) ..................................................

D2

-------- --------

1

80100-HN5-670ZB

6286074

REAR FENDER (TRX350TE/FE)

2-62



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F15

HN4AF2601

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-26-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

5

FENDER, RR. *YR222R* (ZEST

ORANGE-R)............................................

D2

-------- --------

1

80100-HN5-670ZC

6286090

FENDER, RR. *G152* (WOL)

(ADVENTURE GREEN) ..........................

D3

-------- --------

1

80100-HN5-M00ZA

7076003

FENDER, RR. *R232* (WOL) (PATRIOT

RED)........................................................

D3

-------- --------

1

80100-HN5-M00ZB

7076011

FENDER, RR. *YR222R* (WOL) (ZEST

ORANGE-R)............................................

D3

-------- --------

1

80100-HN5-M00ZC

7076029

6

RUBBER, BATTERY MOUNTING ..............

B2 B3 D2 D3

-------- --------

1

80102-HN5-670

6252613

7

MUDGUARD, R. CENTER *NH1* (BLACK)

B2 B3 D2 D3

-------- --------

1

80121-HN5-A10ZA

6252639

8

MUDGUARD, L. CENTER *NH1* (BLACK)

B2 B3 D2 D3

-------- --------

1

80122-HN5-A10ZA

6252654

9

COVER, RECOIL STARTER *NH1*

(BLACK) ..................................................

B2 B3 D2 D3

-------- --------

1

80125-HN5-670ZA

6252688

10

SEAL, OWNER’S MANUAL BOX................

B2 B3 D2 D3

-------- --------

2

80206-HN5-670

6258040

11

BOX, TOOL ................................................

B2 B3 D2 D3

-------- --------

1

80210-HN5-670

6252696

12

LID, TOOL BOX *NH1* (BLACK) ................

B2 B3 D2 D3

-------- --------

1

80211-HN5-670ZA

6252704

13

SEAL, TOOL BOX ......................................

B2 B3 D2 D3

-------- --------

1

80212-HN5-670

6314397

14

BAND, TOOL BOX ......................................

B2 B3 D2 D3

-------- --------

1

80214-HM5-850

4735247

15

SEAL, TAILLIGHT ......................................

B3 D3

-------- --------

1

80214-HN5-M00

7076177

REAR FENDER (TRX350TE/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-63

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-26-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

16

STAY, R. RR. FENDER ..............................

B2 B3 D2 D3

-------- --------

1

80217-HN5-A10

6252738

18

MUDGUARD, R. RR. SIDE *NH1* (BLACK)

B2 B3 D2 D3

-------- --------

1

80220-HN5-670ZA

6252761

19

MUDGUARD, L. RR. SIDE *NH1* (BLACK)

B2 B3 D2 D3

-------- --------

1

80221-HN5-670ZA

6252779

20

LID, RR. FENDER *R232* (PATRIOT RED)

B2 B3 D2 D3

-------- --------

1

80311-HN5-670ZA

6252795

LID, RR. FENDER *G152* (ADVENTURE

GREEN) ..................................................

B2 B3 D2 D3

-------- --------

1

80311-HN5-670ZC

6314413

LID, RR. FENDER *YR222R* (ZEST

ORANGE-R)............................................

B2 B3 D2 D3

-------- --------

1

80311-HN5-670ZD

6314421

21

COLLAR, LOCK SETTING..........................

B2 B3 D2 D3

-------- --------

2

83119-MG9-000

1530849

22

GROMMET, SIDE COVER..........................

B2 B3 D2 D3

-------- --------

1

83551-HM5-730

4503512

23

NUT, COWL SETTING (5MM) ....................

B2 B3 D2 D3

-------- --------

4

90111-KW3-003

2909141

24

CLIP, MUDGUARD......................................

B2 B3 D2 D3

-------- --------

26

90653-HC4-900

3795994

25

RIVET, POP (3.2) ........................................

B2 B3 D2 D3

-------- --------

4

90841-HF1-910

3852910

26

CLIP, LID ....................................................

B2 B3 D2 D3

-------- --------

2

90658-HN5-671

6421309

27

SCREW-WASHER (5X20) ..........................

B2 B3 D2 D3

-------- --------

2

93894-05020-08

0995936

28

WASHER, PLAIN (3MM) ............................

B2 B3 D2 D3

-------- --------

4

94103-03800

0709238

29

BOLT, FLANGE (6X12) ..............................

B2 B3 D2 D3

-------- --------

1

95701-06012-00

2105799

30

BOLT, FLANGE (6X22) ..............................

B2 B3 D2 D3

-------- --------

2

95701-06022-00

2105823

31

RUBBER, TANK ..........................................

B2 B3 D2 D3

-------- --------

2

17514-HC0-310

2537561

32

BAND, TOOL BOX ......................................

B2 B3 D2 D3

-------- --------

1

80219-HN5-670

6252753

33

SCREW-WASHER (5X16) ..........................

B2 B3 D2 D3

-------- --------

2

93894-05016-08

0786756

34

SCREW, SPECIAL (6X8) ............................

B2 B3 D2 D3

-------- --------

1

90102-HN5-670

6314686

35

RUBBER, TANK SETTING..........................

B2 B3 D2 D3

-------- --------

2

17513-HC0-300

2515989

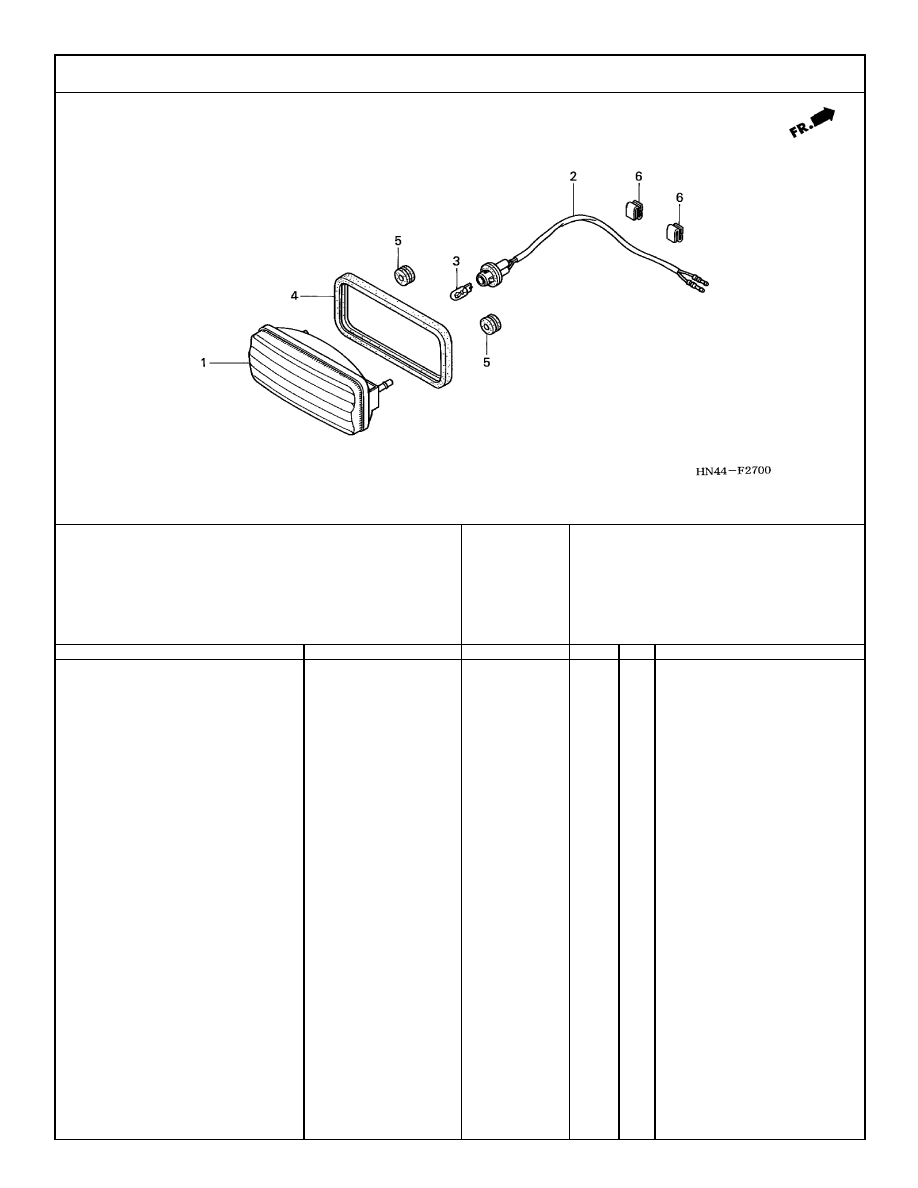

TAILLIGHT

2-64



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F16

HN44F2700

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-27

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

LENS, TAILLIGHT ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

33710-HN5-670

6250526

2

SOCKET......................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

33720-HN5-670

6250534

3

BULB (12V5W) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

34351-HM5-930

5037452

4

RUBBER, TAILLIGHT..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

80215-HN5-670

6314405

5

RUBBER, TAILLIGHT MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

80219-HC4-000

2728251

6

CLIP, CORD ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90660-SB2-000

1640374

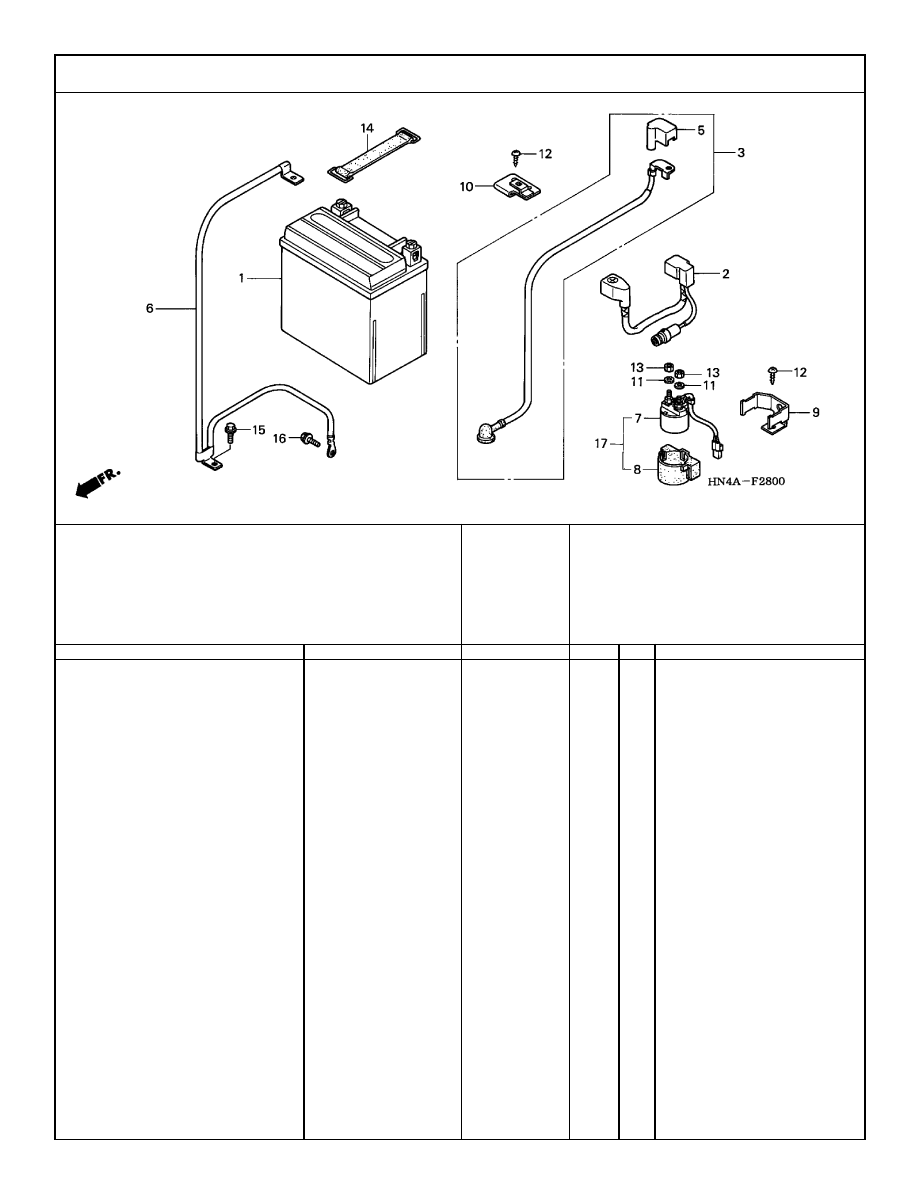

BATTERY

MAY, 2002



2002 American Honda Motor Co., Inc.

2-65

HN4AF2800

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-28

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

BATTERY (YTX14-BS) (YUASA) ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31500-HC4-726

5897061

2

CABLE, RELAY BATTERY..........................

A2 A3 C2 C3

-------- --------

1

32401-HN5-670

6250450

CABLE, RELAY BATTERY..........................

B2 B3 D2 D3

-------- --------

1

32401-HN5-A10

6250468

3

CABLE, STARTER MOTOR........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

32405-HN5-670

6313910

5

COVER, MAGNETIC SWITCH TERMINAL

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

32416-HN5-670

6313928

6

CABLE, BATTERY GROUND ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

32601-HN5-670

6250476

7

SWITCH ASSY., STARTER MAGNETIC ....

A2 B2 C2 D2

-------- --------

1

35850-HF1-670

3468758

SWITCH ASSY., STARTER MAGNETIC ....

A3 B3 C3 D3

-------- --------

1

35850-HN0-671

7050511

8

RUBBER, MAGNETIC SHOCK ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

35856-425-000

0718155

9

STAY, STARTER MAGNETIC ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

50326-HC4-000

2727097

10

HOOK, BATTERY BAND ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

80101-HN5-670

6252605

11

WASHER, SPRING (6MM)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90052-ZA0-800

1310549

12

SCREW, TAPPING (5X12)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93903-25220

1642495

13

NUT, HEX. (6MM)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94002-06390-0S

2088722

14

BAND F, BATTERY ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95012-17001

1303544

15

BOLT, FLANGE (6X14) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06014-00

2410884

16

BOLT, FLANGE (6X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06016-00

2410892

17

MAGNETIC SET, STARTER ......................

A3 B3 C3 D3

-------- --------

1

35870-HN5-M01

7076185

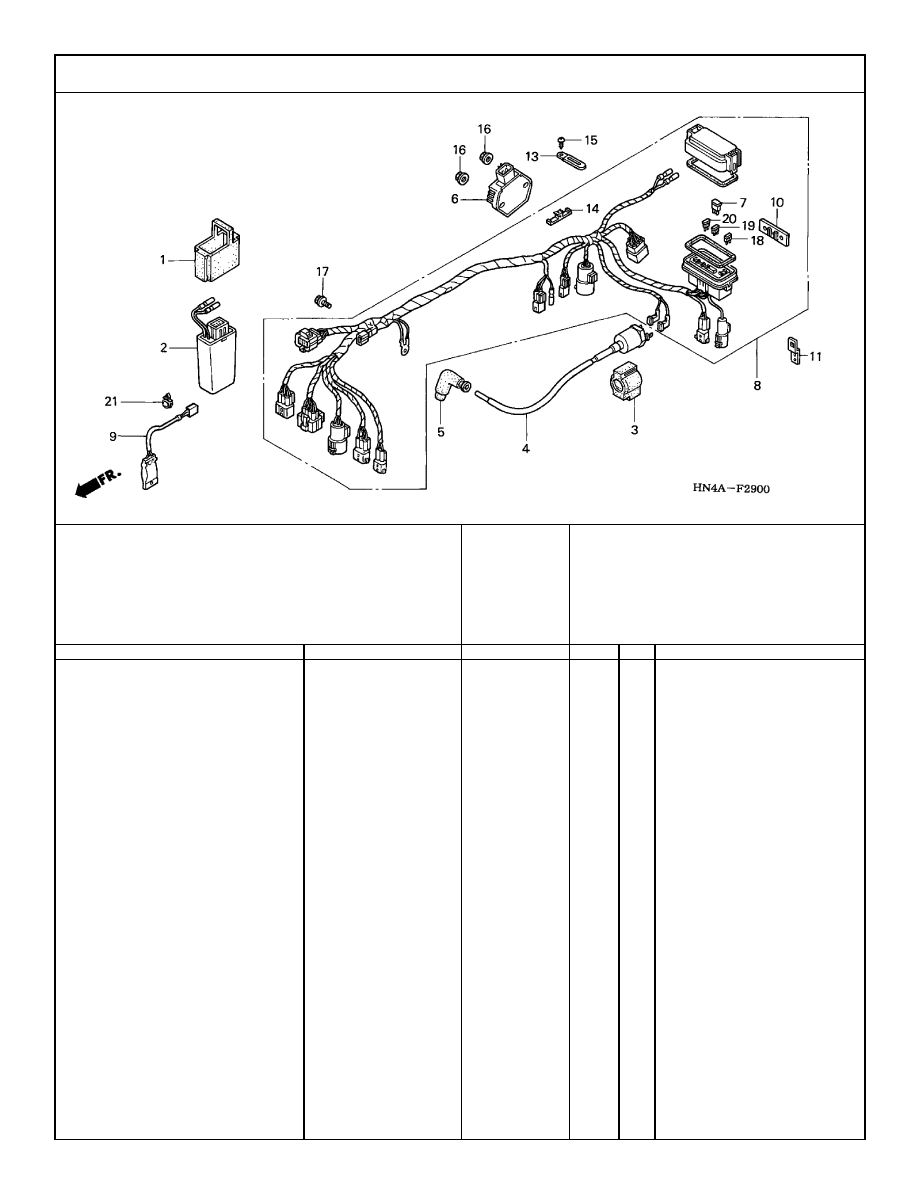

WIRE HARNESS (TRX350TM/FM)

2-66



2002 American Honda Motor Co., Inc.

MAY, 2002

1-G1

HN4AF2900

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-29

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CUSHION, IGNITION CONTROL MODULE

A2 A3 C2 C3

-------- --------

1

30401-HM5-A10

5385174

2

MODULE, IGNITION CONTROL DIGITAL

(CDI)(DC) ................................................

A2 A3

-------- --------

1

30410-HN4-671

6472872

MODULE, IGNITION CONTROL DIGITAL

(CDI)(DC) ................................................

C2 C3

-------- --------

1

30410-HN5-671

6384879

3

SUSPENSION, IGNITION COIL..................

A2 A3 C2 C3

-------- --------

1

30506-KV3-771

3306503

4

COIL, IGNITION ..........................................

A2 A3 C2 C3

-------- --------

1

30510-HN5-670

6313837

5

CAP ASSY., NOISE SUPPRESSOR ..........

A2 A3 C2 C3

-------- --------

1

30700-MA0-163

3856598

CAP ASSY., NOISE SUPPRESSOR ..........

A2 A3 C2 C3

-------- --------

1

30700-965-013

3522083

6

RECTIFIER ASSY., REGULATOR..............

A2 A3 C2 C3

-------- --------

1

31600-HN5-671

6313894

7

DIODE ASSY., THREE-WAY ......................

A2 A3 C2 C3

-------- --------

1

31730-MAS-601

4936522

8

WIRE HARNESS ........................................

A2 A3

-------- --------

1

32100-HN4-670

6250427

WIRE HARNESS ........................................

C2 C3

-------- --------

1

32100-HN5-670

6373716

9

SWITCH ASSY., THERMOSTAT ................

A2 A3

-------- --------

1

35250-HN4-670

6373781

10

BRACKET, FUSE BOX................................

A2 A3 C2 C3

-------- --------

1

38216-HN5-671

6250583

11

STAY A, CONNECTOR ..............................

A2 A3 C2 C3

-------- --------

1

50327-HN5-670

6250922

13

CLIP (4X60) ................................................

A2 A3 C2 C3

-------- --------

1

91410-KT7-000

2577054

14

CLIP, WIRE HARNESS (BLACK)................

A2 A3 C2 C3

-------- --------

1

91553-SF4-003

2723898

WIRE HARNESS (TRX350TM/FM)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-67

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-29

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

15

SCREW, TAPPING (5X12)..........................

A2 A3 C2 C3

-------- --------

1

93903-25220

1642495

16

NUT, FLANGE (6MM)..................................

A2 A3 C2 C3

-------- --------

2

94050-06000

0471623

17

BOLT, FLANGE (6X10) ..............................

A2 A3 C2 C3

-------- --------

1

96001-06010-00

2154656

18

FUSE F (10A) (MINI) ..................................

A2 A3 C2 C3

-------- --------

3

98200-41000

4853420

19

FUSE F (15A) (MINI) ..................................

A2 A3 C2 C3

-------- --------

3

98200-41500

4853438

20

FUSE, BLADE (30A)....................................

A2 A3 C2 C3

-------- --------

2

98200-43000

5359666

21

CLIP, WIRE HARNESS ..............................

A2 A3

-------- --------

1

90684-ZA0-601

2539138

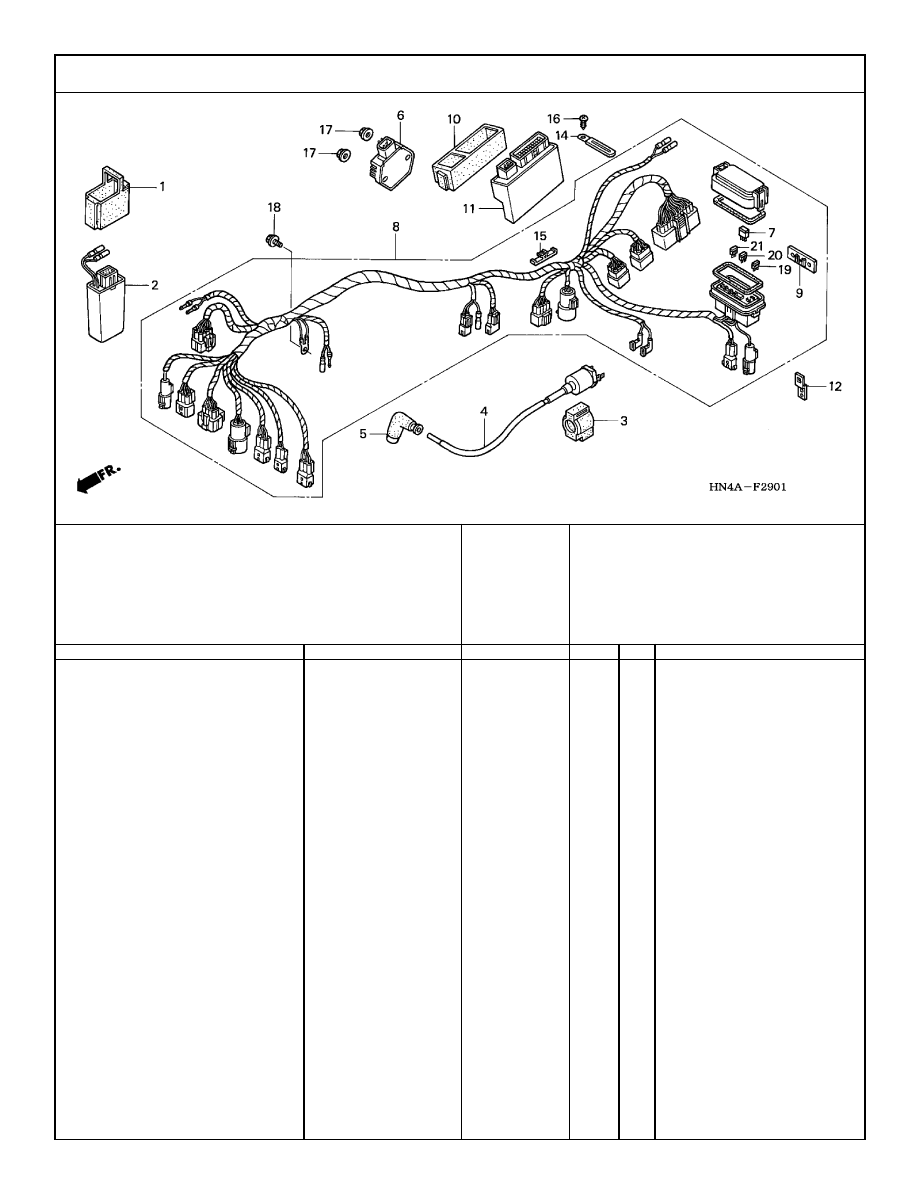

WIRE HARNESS (TRX350TE/FE)

2-68



2002 American Honda Motor Co., Inc.

MAY, 2002

1-G2

HN4AF2901

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-29-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CUSHION, IGNITION CONTROL MODULE

B2 B3 D2 D3

-------- --------

1

30401-HM5-A10

5385174

2

MODULE, IGNITION CONTROL DIGITAL

(CDI)(DC) ................................................

B2 B3 D2 D3

-------- --------

1

30410-HN5-671

6384879

3

SUSPENSION, IGNITION COIL..................

B2 B3 D2 D3

-------- --------

1

30506-KV3-771

3306503

4

COIL, IGNITION ..........................................

B2 B3 D2 D3

-------- --------

1

30510-HN5-670

6313837

5

CAP ASSY., NOISE SUPPRESSOR ..........

B2 B3 D2 D3

-------- --------

1

30700-MA0-163

3856598

CAP ASSY., NOISE SUPPRESSOR ..........

B2 B3 D2 D3

-------- --------

1

30700-965-013

3522083

6

RECTIFIER ASSY., REGULATOR..............

B2 B3 D2 D3

-------- --------

1

31600-HN5-671

6313894

7

DIODE ASSY., THREE-WAY ......................

B2 B3 D2 D3

-------- --------

1

31730-MAS-601

4936522

8

WIRE HARNESS ........................................

B2 D2

-------- --------

1

32100-HN5-A10

6250443

WIRE HARNESS ........................................

B3 D3

-------- --------

1

32100-HN5-M10

7076110

9

BRACKET, FUSE BOX................................

B2 B3 D2 D3

-------- --------

1

38216-HN5-671

6250583

10

SUSPENSION, CONTROL UNIT ................

B2 B3 D2 D3

-------- --------

1

38901-HN5-A10

6314033

11

CONTROL UNIT, CHANGE ........................

B2 D2

-------- --------

1

38910-HN5-A11

6314041

CONTROL UNIT, CHANGE ........................

B3 D3

-------- --------

1

38910-HN5-M11

7076219

12

STAY A, CONNECTOR ..............................

B2 B3 D2 D3

-------- --------

1

50327-HN5-670

6250922

14

CLIP (4X60) ................................................

B2 B3 D2 D3

-------- --------

1

91410-KT7-000

2577054

15

CLIP, WIRE HARNESS (BLACK)................

B2 B3 D2 D3

-------- --------

1

91553-SF4-003

2723898

WIRE HARNESS (TRX350TE/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-69

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-29-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

16

SCREW, TAPPING (5X12)..........................

B2 B3 D2 D3

-------- --------

1

93903-25220

1642495

17

NUT, FLANGE (6MM)..................................

B2 B3 D2 D3

-------- --------

2

94050-06000

0471623

18

BOLT, FLANGE (6X10) ..............................

B2 B3 D2 D3

-------- --------

1

96001-06010-00

2154656

19

FUSE F (10A) (MINI) ..................................

B2 B3 D2 D3

-------- --------

3

98200-41000

4853420

20

FUSE F (15A) (MINI) ..................................

B2 B3 D2 D3

-------- --------

3

98200-41500

4853438

21

FUSE, BLADE (30A)....................................

B2 B3 D2 D3

-------- --------

3

98200-43000

5359666

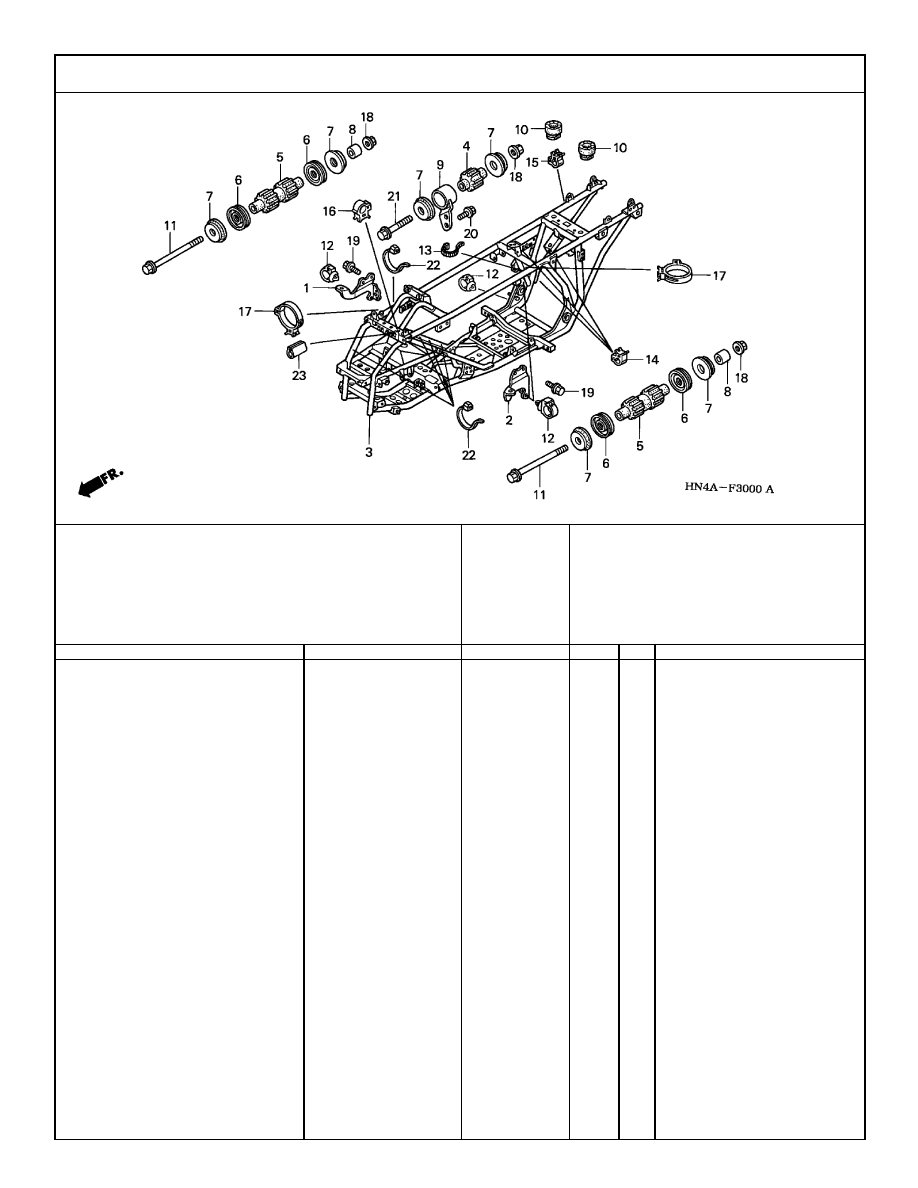

FRAME

2-70



2002 American Honda Motor Co., Inc.

MAY, 2002

1-G3

HN4AF3000A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-30

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

STAY, R. OIL COOLER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

19018-HN5-670

6250047

2

STAY, L. OIL COOLER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

19019-HN5-670

6250054

3

FRAME ........................................................

A2 B2 C2 D2

-------- --------

1

50100-HN5-A80

6719181

FRAME ........................................................

A3 B3 C3 D3

-------- --------

1

50100-HN5-M00

7075997

4

RUBBER, ENGINE HEAD MOUNTING ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

50201-HN5-670

6314298

5

RUBBER, ENGINE MOUNTING (LOWER)

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

50202-HM8-003

5308929

6

DUST SEAL, ENGINE MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

50203-HM7-003

4688214

7

RUBBER C, MOUNTING ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

6

50204-HM8-000

5308937

8

COLLAR, ENGINE HANGER ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

50205-HM8-000

5335476

9

BRACKET, HEAD HANGER ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

50351-HN5-670

6250948

10

RUBBER, SEAT SETTING..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

77207-HA0-000

1823657

11

BOLT, ENGINE HANGER ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90103-147-000

0465484

12

CLAMP, HARNESS ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90652-HC4-003

2920726

13

CLIP, CABLE (8MM)....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90690-GHB-631

2871184

14

CLIP, CABLE (10MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90690-GHB-641

2847309

15

CLIP, CABLE (15MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90690-GHB-651

2847317

16

CLIP, CABLE (25MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90690-GHB-671

2847333

17

CLIP, CABLE (30MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90690-GHB-681

3699162

FRAME

MAY, 2002



2002 American Honda Motor Co., Inc.

2-71

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-30

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

18

NUT, FLANGE (10MM)................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

94050-10000

0483867

19

BOLT, FLANGE (6X12) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

95701-06012-00

2105799

20

BOLT, FLANGE (8X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-08022-00

2652626

21

BOLT, FLANGE (10X60) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-10060-00

3378049

22

BAND, WIRE ..............................................

B2 B3 D2 D3

-------- --------

5

90651-KV6-003

2576296

C2 C3

-------- --------

2

90651-KV6-003

2576296

A2 A3

-------- --------

1

90651-KV6-003

2576296

23

TRIM, FUEL TANK ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17516-HC4-000

2731008

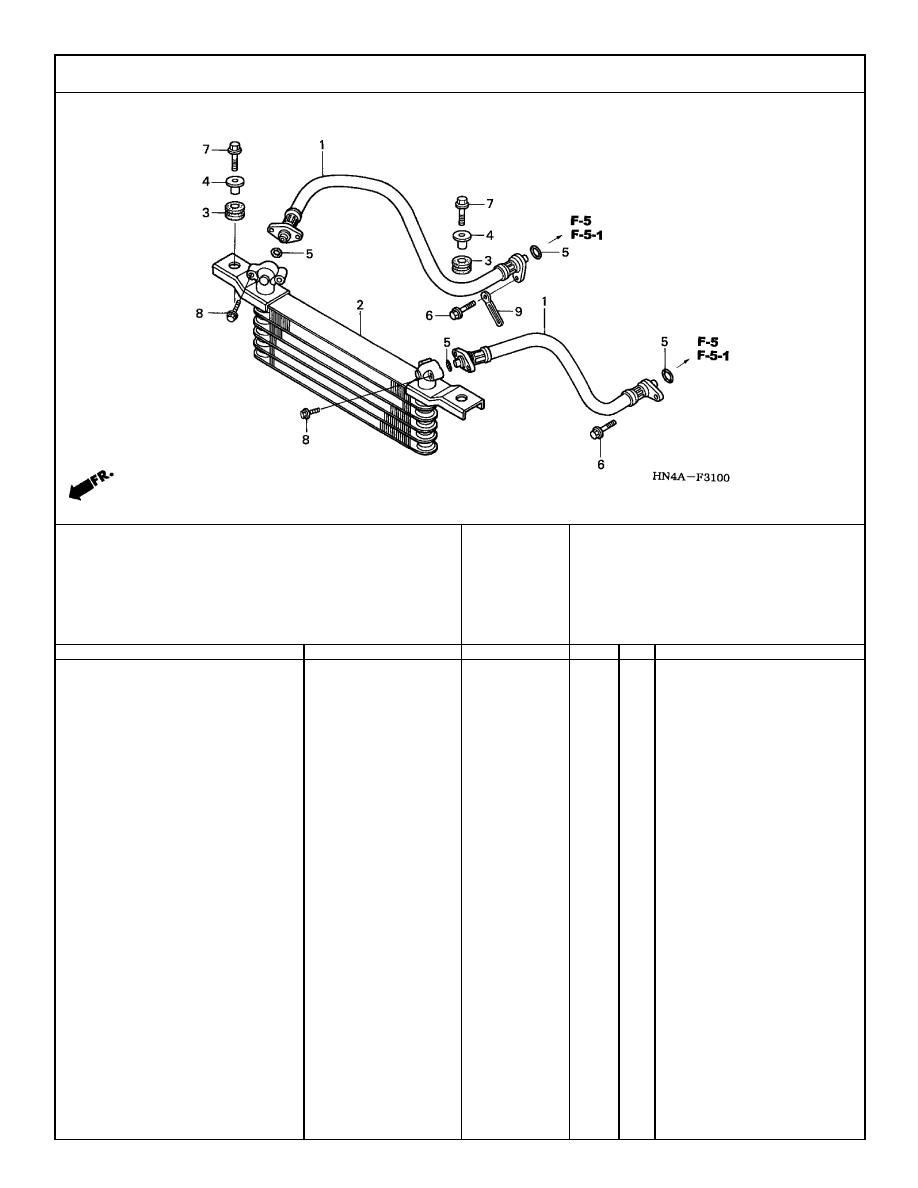

OIL COOLER

2-72



2002 American Honda Motor Co., Inc.

MAY, 2002

1-G4

HN4AF3100

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-31

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

HOSE, OIL ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

15520-HN5-670

6249775

2

COOLER, OIL..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15600-HM7-610

5041835

3

RUBBER, RADIATOR MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

19051-KA3-830

1906759

4

COLLAR, RADIATOR MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

19052-MN8-000

2897270

5

O-RING (11X2.4) ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

91314-HN6-000

6759021

6

BOLT, FLANGE (6X18) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95700-06018-00

0481184

BOLT, FLANGE (6X18) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06018-00

2410900

7

BOLT, FLANGE (6X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06022-00

2105823

8

BOLT, FLANGE (6X20) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

96001-06020-00

2529154

9

CLIP (6X20) ................................................

B2 B3 D2 D3

-------- --------

1

91410-679-000

0840215

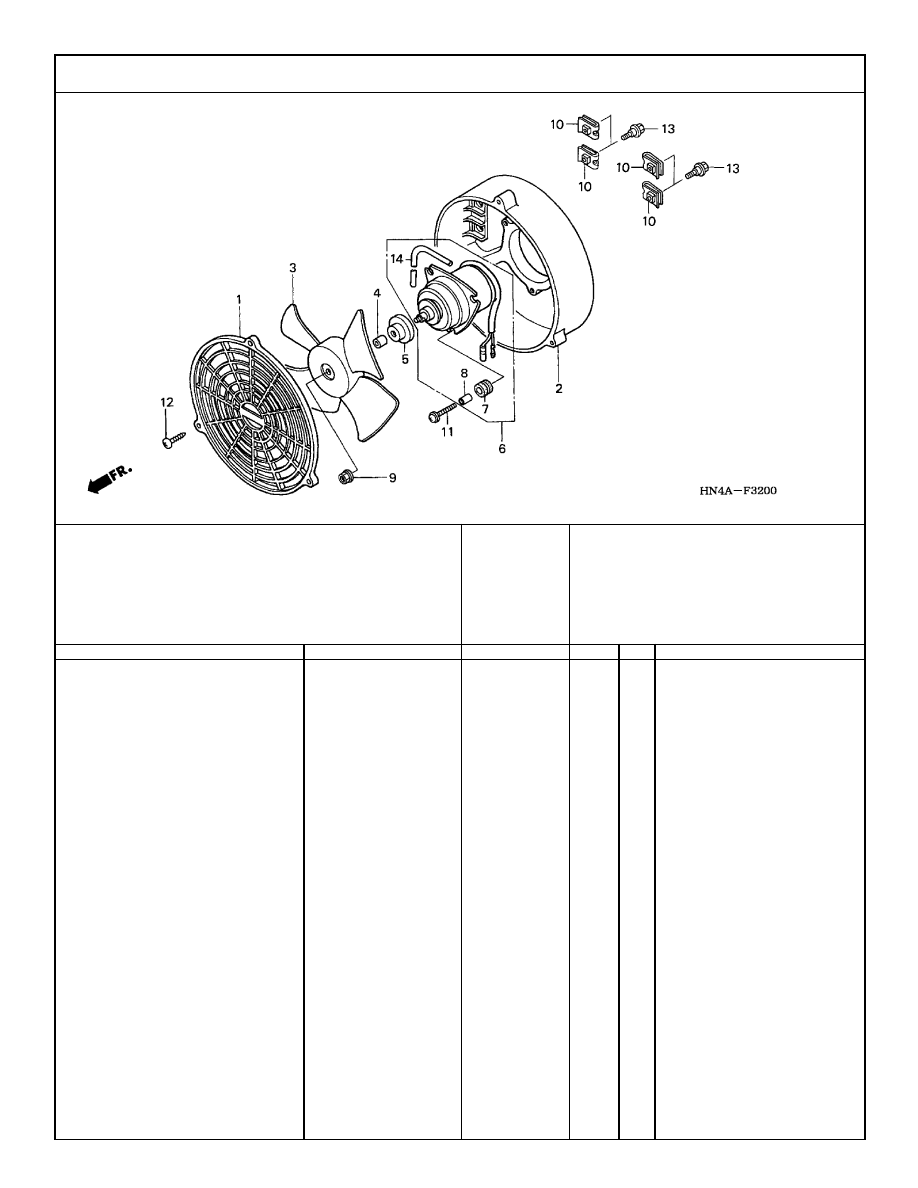

COOLING FAN

MAY, 2002



2002 American Honda Motor Co., Inc.

2-73

HN4AF3200

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-32

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER, SHROUD ......................................

B2 B3 C2 C3 D2 D3

-------- --------

1

19014-HM7-000

4643425

2

SHROUD, COOLING FAN ..........................

B2 B3 C2 C3 D2 D3

-------- --------

1

19015-HM7-000

4643433

3

FAN, COOLING ..........................................

B2 B3 C2 C3 D2 D3

-------- --------

1

19020-HM7-000

4643466

4

SPACER, FAN ............................................

B2 B3 C2 C3 D2 D3

-------- --------

1

19021-HC4-000

2977361

5

WASHER, CUP ..........................................

B2 B3 C2 C3 D2 D3

-------- --------

1

19021-VM5-305

1973890

6

MOTOR, COOLING FAN ............................

B2 B3 C2 C3 D2 D3

-------- --------

1

19030-HM7-003

4713178

7

GROMMET..................................................

B2 B3 C2 C3 D2 D3

-------- --------

3

19031-HA7-671

2100576

8

COLLAR ......................................................

B2 B3 C2 C3 D2 D3

-------- --------

3

19032-HA7-671

2100584

9

NUT, HEX. (5MM) (MITSUBA) ....................

B2 B3 C2 C3 D2 D3

-------- --------

1

90041-PG6-004

2321784

10

NUT, CLIP (6MM)........................................

B2 B3 C2 C3 D2 D3

-------- --------

4

90673-SB2-000

1641034

11

SCREW-WASHER (4X20) ..........................

B2 B3 C2 C3 D2 D3

-------- --------

3

93894-04020-00

2105658

12

SCREW, TAPPING (4X16)..........................

B2 B3 C2 C3 D2 D3

-------- --------

3

93913-24480

3899507

13

BOLT, FLANGE (6MM)................................

B2 B3 C2 C3 D2 D3

-------- --------

4

90111-197-890

3141611

14

BULK HOSE, VINYL (4X7X8000)

(4X7X540) ..............................................

B2 B3 C2 C3 D2 D3

-------- --------

1

95003-07008-60M

4750725

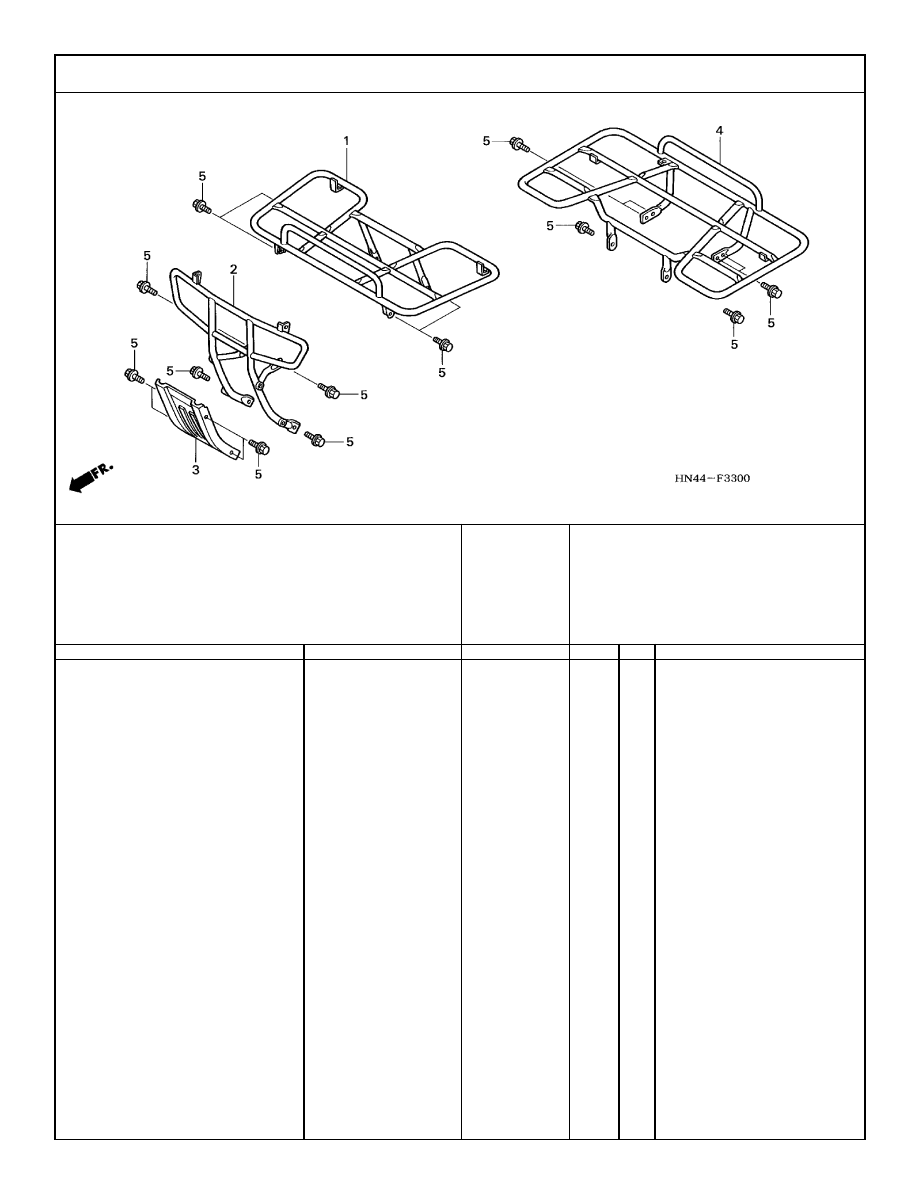

CARRIER

2-74



2002 American Honda Motor Co., Inc.

MAY, 2002

1-G5

HN44F3300

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-33

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CARRIER, FR. LUGGAGE..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

81100-HN5-670

6252829

2

PIPE, FR. CARRY ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

81150-HN5-A80

6719173

3

PLATE, FR. SKID ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

81160-HN5-670

6252845

4

CARRIER, RR. LUGGAGE..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

81300-HN5-670

6252860

5

BOLT, FLANGE (8X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

18

95701-08016-07

2724003
