Руководство по капитальному ремонту тепловозов ТЭ10 с заменой узлов и агрегатов, выработавших срок службы - часть 9
4.3.10.10 Упор (черт. 2ТЭ116.30.33.101-03) заменить при трещинах. Износ, овальность по диаметру 62 мм более 0,3 мм устранить обработкой до диаметра 61 мм, при большем износе поверхность восстановить осталиванием, плазменным напылением, хромированием или наплавкой с последующей механической обработкой по чертежу.
4.3.10.11 Износ ползуна по диаметру 250 мм устранить обработкой до размера 252 мм с постановкой втулки увеличенного размера. При износе втулки по диаметру свыше 231 мм, втулку заменить. Уменьшение размера по опорным планкам до 299 мм оставлять без исправления, при большем износе планки заменить.
4.3.10.12 Узлы и детали установки опорно-возвращающих устройств тележки (черт. 2ТЭ116.30.33.004, отличающиеся от черт. ТЭ116.30.33.003):
Детали опоры (черт. 1990.30.33.011 СБ):
— плиту опоры заменить при наличии трещин и толщины, менее допускаемых размеров указанных в п. 3.3.2 приложении А настоящего Руководства. Износ рабочих поверхностей устранить механической обработкой в пределах допуска и цементацией при снятии металла толщиной свыше 1 мм;
— кожух (черт. 1990.30.33.012 СБ) или его сварные детали заменить при наличии трещин и изломов. Трещины в сварных швах разделать и заварить согласно требованиям чертежа. После сварочных работ кожух проверить на плотность керосином с выдержкой в течение 15 мин. Течь и потение не допускается;
— детали каретки (черт. 1990.30.33.013 СБ) заменить при наличии трещин и изломов, сепаратор (черт. 1990.30.33.014 СБ) и ролик (черт. 1990.30.33.108) ремонтировать согласно требованиям руководства 105.80700.2.10392 (п. 2.27 приложения Г).
4.3.11 Подвеска электродвигателя

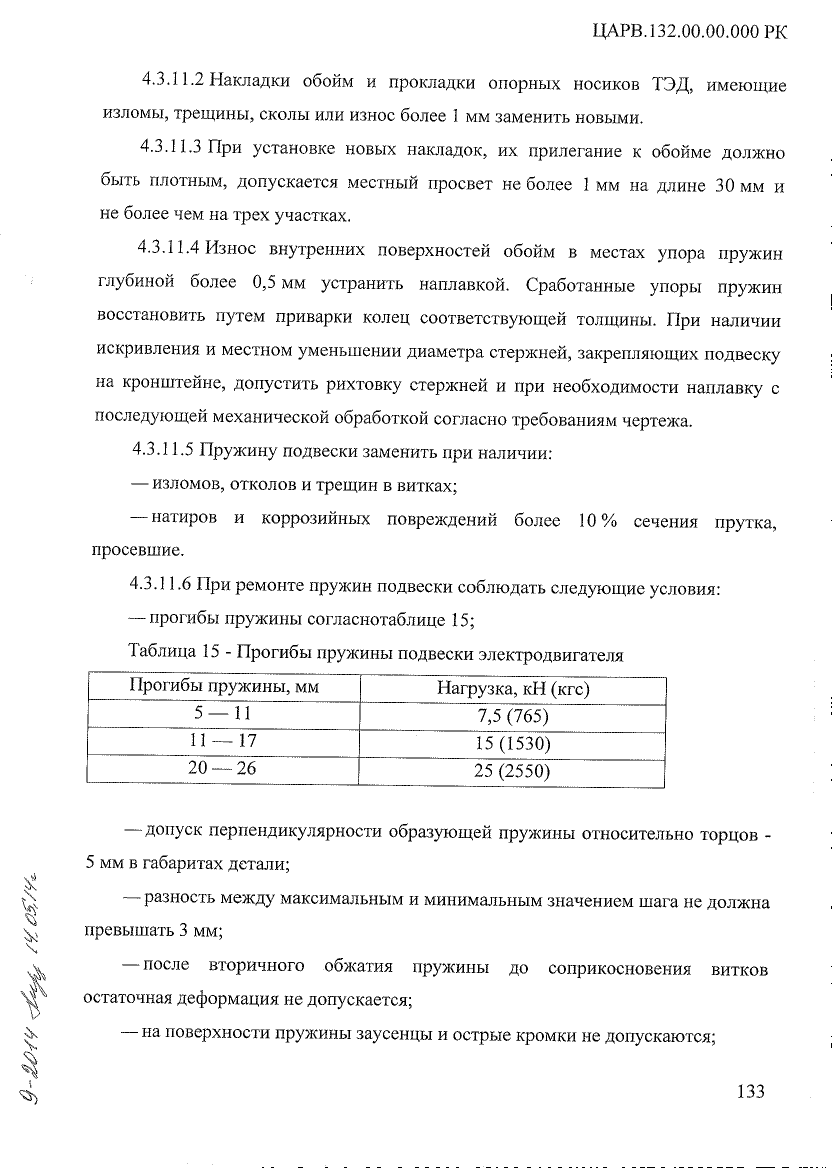

4.3.11.1 Подвески тяговых электродвигателей демонтировать, разобрать, детали очистить осмотреть.
