195

Выключатель имеет указатель коммутационного положения, в качестве которого

использована ручка управления. Механизм управления представляет собой шарнирный

пятизвенный механизм..

Контактная система состоит из неподвижных контактов, закрепленных на основании,

и подвижных контактов, шарнирно насаженных на рычагах оси механизма управления и

обеспечивает одинарный разрыв цепи в каждой фазе.

Дугогасительное устройство устанавливается в полюсе выключателя и представляет

собой фибровую камеру с деионной решеткой, состоящей из стальных дугогасительных

пластин. Электромагнитный максимальный расцепитель тока обеспечивает защиту цепи от

коротких замыканий и представляет собой электромагнит с поворотным якорем.

Техническая характеристика автоматических выключателей приведена в таблице 35.

Таблица 35.

Тип

Номинальный

ток, А

Номинальное

напряжение, В

Уставка тока

мгновенного

срабатывания в

кратности к

номинальному току

/ н ( отсечка )

Масса, кг

А63-МГ*У3

110

10 н

0,27

А63-МГ У3

110

10 н

0,27

А63-М**У3

110

2 н

0,27

АЕ2541М-10*** У3

110

5 н

0,4

АЕ2542М-10 У3

110

1,3

0,4

АЕ2544М-10 У3

110

5 н

0,4

МГ* - электромагнитный максимальный расцепитель с гидравлическим замедлением

срабатывания

М** - электромагнитный максимальный расцепитель без замедления срабатывания

10*** - без свободных контактов и без дополнительных расцепителей.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

196

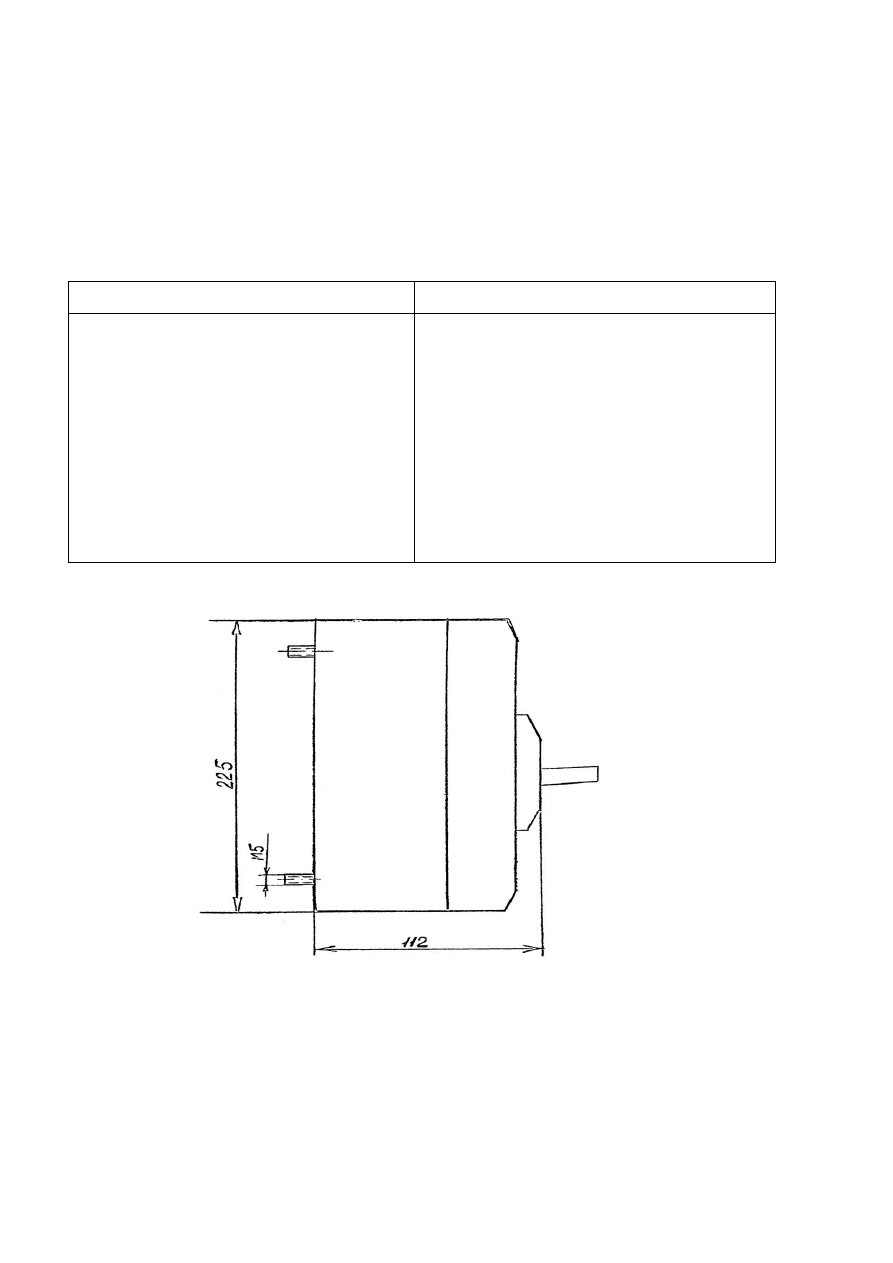

4.11.5.20. Выключатель автоматический ВА51-39 (рис. 86 )

Выключатель автоматический ВА51-39 предназначен для включения в нормальном

режиме и отключения тока при перегрузках и коротких замыканиях в цепи электродвигателя

привода компрессора.

Техническая характеристика выключателя приведена в таблице 36

Таблица 36

Наименование

Значение

Номинальный ток, А

Номинальный ток теплового

максимального расцепителя тока, А

Исполнение

Привод

Исполнение максимальных

расцепителей тока по зоне защиты

Масса, не более, кг

630

400

стационарное

ручной

расцепитель в зонах токов короткого

замыкания и перегрузки

12,5

Рисунок 86 – Выключатель ВА51-39

197

4.11.5.21.Выключатель ВА 57Ф35

Выключатели ВА 57Ф35 предназначены для проведения тока в нормальном режиме

и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях

напряжения в электрических цепях.

Техническая характеристика выключателей приведена в таблице 37

Таблица 37

Наименование

Значение

Номинальный ток, А

Номинальный ток тепловых максимальных расцепителей тока, А

Номинальное напряжение главной цепи, В

Общее количество циклов ВО

Масса, не более, кг

250

125, 160

220

16000

3,29

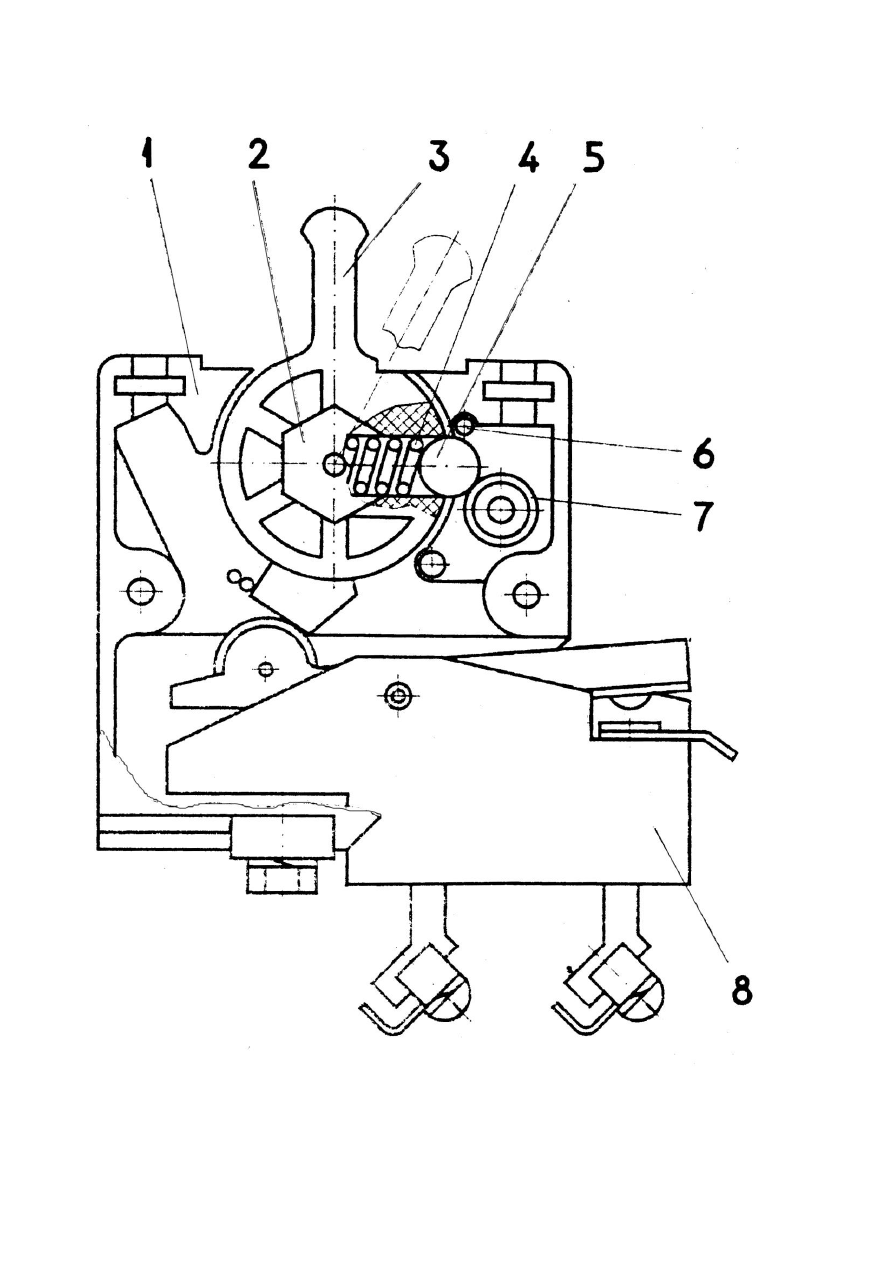

4.11.5.22.Выключатель В4 (рис. 87 )

Выключатель В4 предназначен для коммутации цепей управления тепловоза.

Выключатель В4 состоит из кулачкового контактора 8 типа КЭ-353 и привода. Привод

состоит из двух боковин 1, скрепленных винтами, рукоятки 3, установленной на валике 2,

вращающемся совместно с рукояткой, и фиксирующего узла. Фиксирующий узел состоит

из шарика 5, пружины 4, упора 6 и подшипника 7. Выключатель имеет два фиксированных

положения.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

198

Рисунок 87 – Выключатель В4

199

Техническая характеристика выключателя приведена в таблице 38

Таблица 38

Наименование

Значение

Номинальное напряжение постоянного тока, В

Номинальный ток, А

Масса, кГ

110

0,275

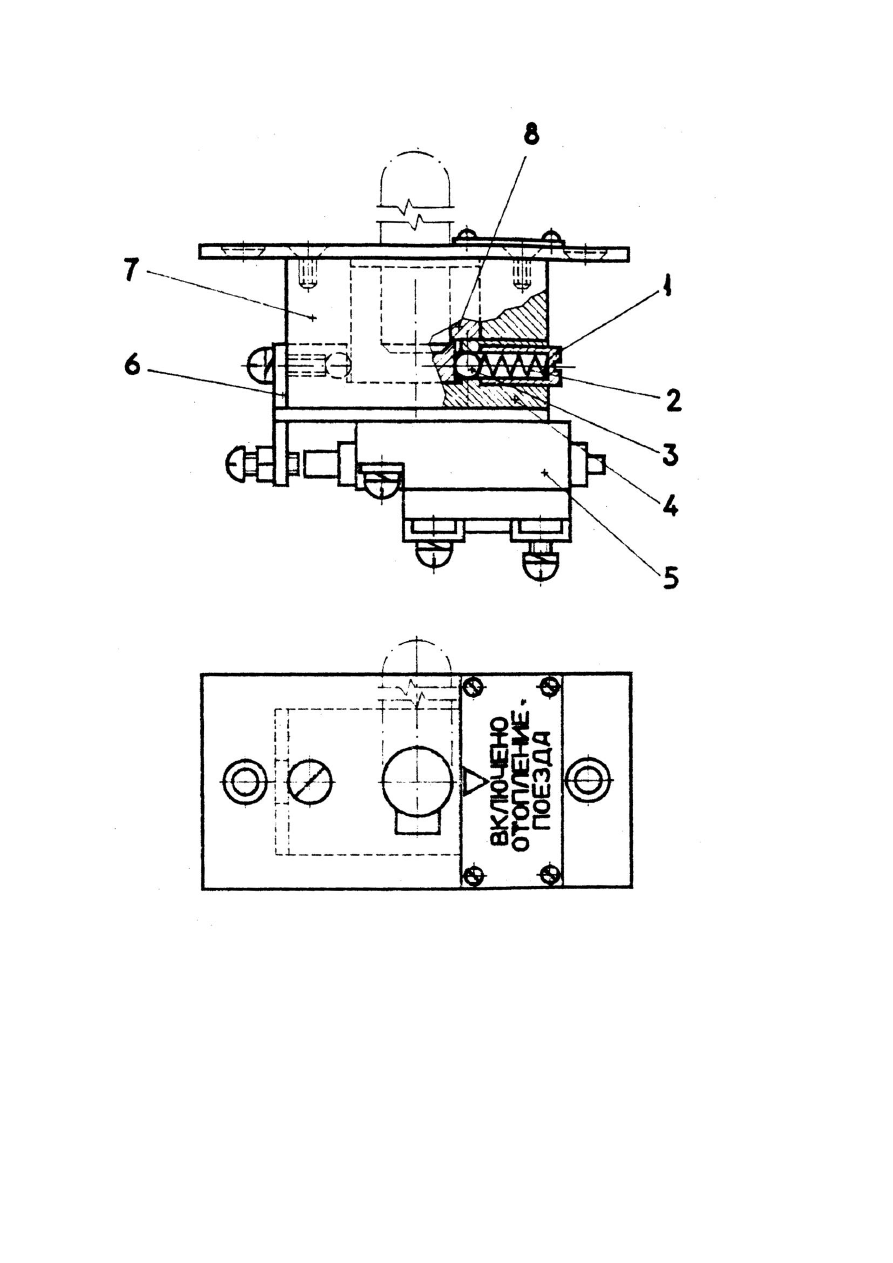

4.11.5.23.Выключатель В-8 (рис. 88)

Выключатель В-8 предназначен для выдачи сигнала на включение и отключение

контактора энергоснабжения.

Выключатель состоит из корпуса 7, в котором установлена втулка 8 с эксцентриком и

скоба 4 с пазом. Втулка 8 своим эксцентриком входит в паз скобы 4. Поворот втулки 8

осуществляется рукояткой (ключом) с выступом на цилиндрической части. Рукоятка (ключ)

из комплекта соединения высоковольтного типа МВС. Во втулке 8 имеется отверстие с

пазом под выступ рукоятки. При повороте рукоятки на 90 втулка 8 своим эксцентриком

перемещает скобу 4, при этом планка 6, укрепленная на скобе 4, нажимает на шток

электрической блокировки 5 и перемещает контактный мостик. Для уменьшения трения и

фиксации втулки 8 применены шарики 3 с пружиной 2, установка которых осуществляется

резьбовой втулкой 1. Для ограничения угла поворота во втулке 8 имеется штифт.

Техническая характеристика выключателя приведена в таблице 39

Таблица 39

Наименование

Значение

Номинальное напряжение постоянного тока, В

Номинальный ток, А

Масса, кГ

110

0,72

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

200

Рисунок 88- Выключатель В8

201

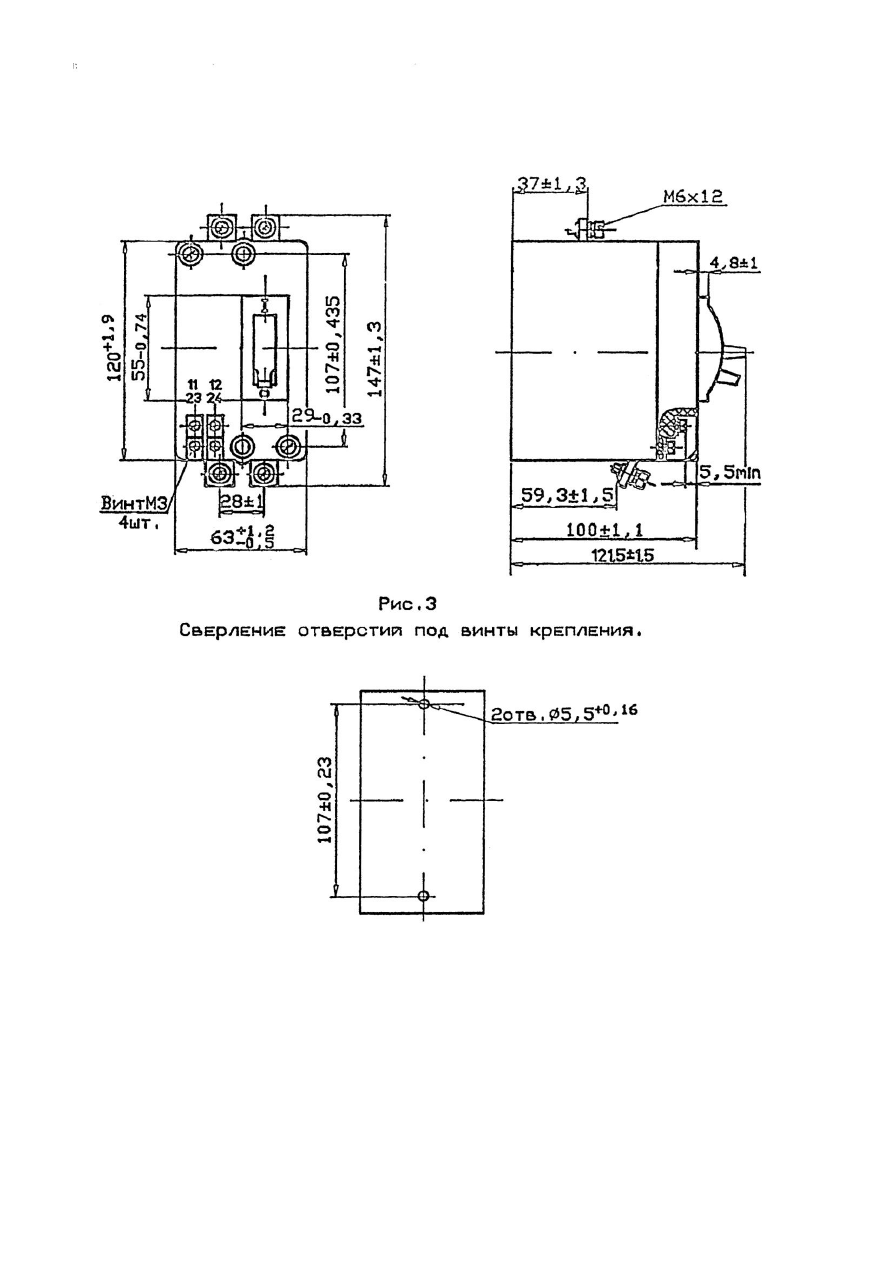

4.11.5.24. Выключатель автоматический ВА21-29 (Рис. 89)

Выключатели ВА21-29 предназначены для защиты электродвигателей

мультициклонных фильтров и кондиционеров.

Таблица 40

Наименование

Тип выключателя

ВА21-29-241110-

00У3

ВА21-29-241110-00У3 ВА21-29-120010-

00У3

Максимальный

номинальный ток,

Число полюсов

главной цепи

Привод

ручной

Масса, кг

1,08

0,55

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

202

Рисунок 89 – Двухполюсный выключатель ВА21-29

(Маркировка свободных контактов условна и на выключателе отсутствует)

203

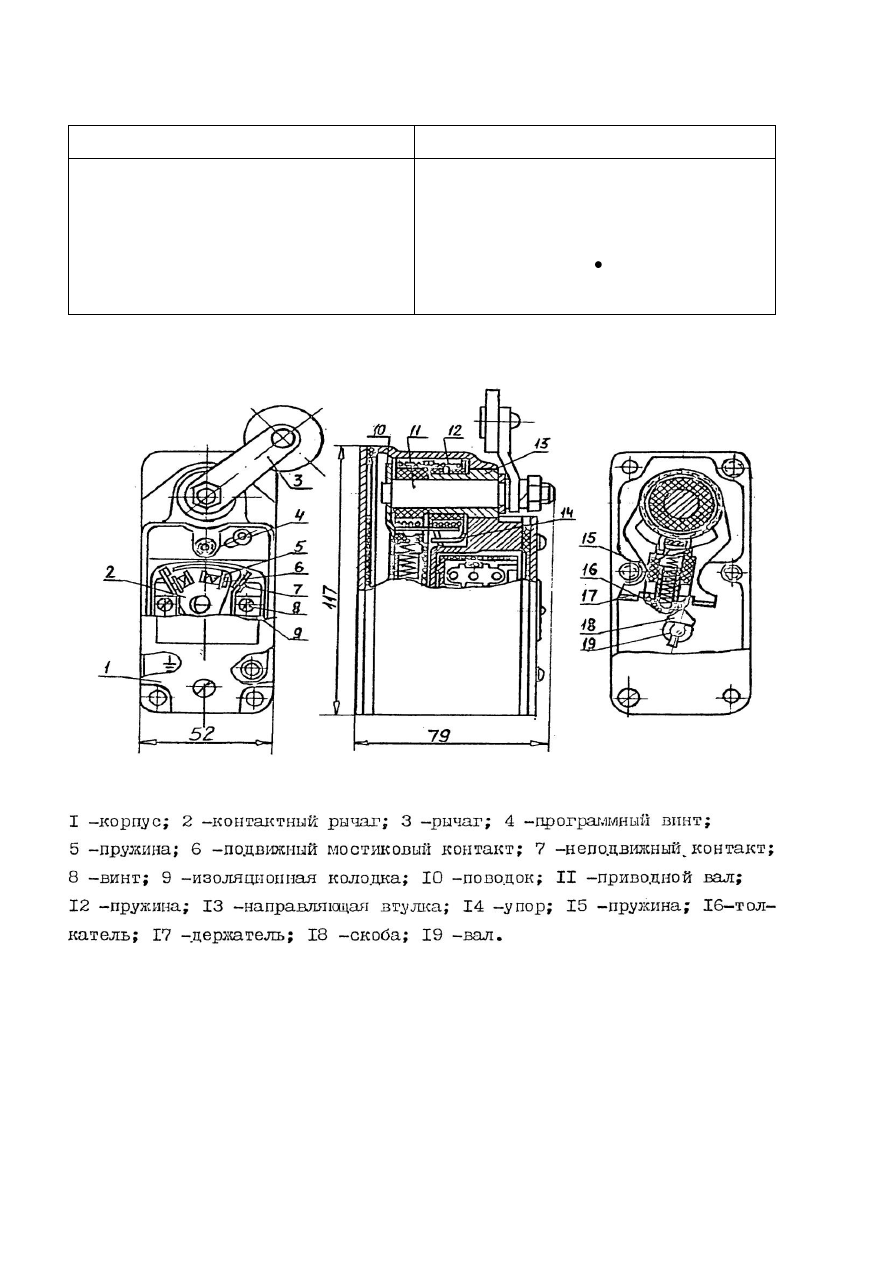

4.11.5.25. Выключатель ВПУ-011БЕ ( рис.90)

Выключатель состоит из металлического корпуса 1, разделенного перегородкой на

два отсека, в одном из которых расположен контактный блок, в другом - механизм

мгновенного действия. В верхней части корпуса в отверстие перегородки пропущен

приводной вал 11, на внешнем конце которого установлен рычаг 3 с роликом. На

внутреннем конце вала, выступающем в отсек механизма мгновенного действия, закреплен

поводок 10. В торцевом отверстие держателя 17, ход которого ограничивается упорами кор-

пуса, вставлен с возможностью перемещения капроновый толкатель 16, подпружиненный

цилиндрической пружиной 15. Толкатель снабжен наклонными поверхностями, соединяю-

щимися под углом и взаимодействующими со скобой 18, жестко закрепленной на ведомом

валу 19. В контактном отсеке корпуса закреплена изоляционная колодка 9 с неподвижными

контактами 7 и винтами 8 для подсоединения проводов. На конце ведомого вала закреплен

контактный рычаг 2, в окнах которого установлены подвижные мостиковые контакты 6,

электрически изолированные друг от друга и подпружиненные цилиндрическими пружина-

ми 5. Изменение рабочего хода (справа, слева ) обеспечивается упором 14, установленным

на направляющей втулке 13 с возможностью изменения угла установки и фиксации в задан-

ном положении программным винтом 4. В исходном положении толкатель фиксирует ведо-

мый вал и контактный рычаг в крайнем положении. При воздействии на рычаг 3 внешнего

усилия поворачивается приводной вал с поводком, причем толкатель, набегая на скобу од-

ной наклонной поверхностью, взводит цилиндрическую пружину. После того как толкатель

перейдет через скобу, происходит мгновенное срабатывание контактной системы. Выключа-

тель с приводом рычаг с роликом - с самовозвратом. Возврат системы после снятия усилия с

рычага 3 происходит под действием возвратной пружины. Выключатель поставляется с ра-

бочим ходом вправо, с роликом на 1 ступени. Для получения рабочего хода влево необходи-

мо отпустить программный винт 4, затем приводным рычагом 3 перевести его в другое

крайнее положение и затянуть винт. Отпустить гайку приводного рычага и установить его

на нужный угол, согласовав с направлением движения управляющего упора. Управляющий

упор рабочего механизма должен обеспечивать рабочий ход ролика выключателя 14 .

Техническая характеристика путевых выключателей ВПУ-011БЕ приведена в

таблице 41

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

204

Таблица 41

Наименование

Значение

Род тока

Номинальный ток, А

Контакты

Коммутационная износостойкость,

циклов ВО

постоянный

1”з” + 1”р”

2 10

Рисунок 90 – Выключатель путевой ВПУ-011БЕ

205

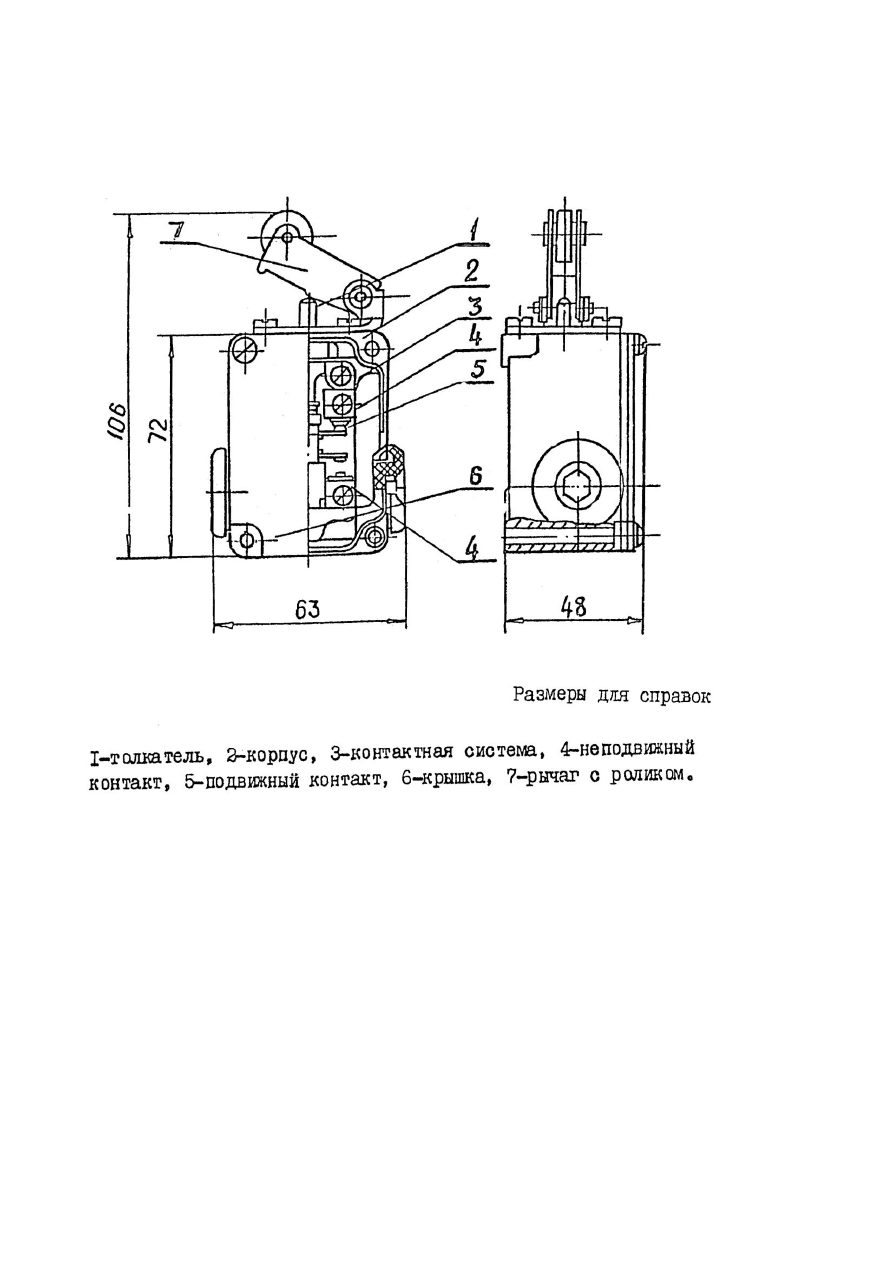

4.11.5.26.Выключатели путевые ВПК-2110Б, ВПК-2112Б

Выключатели путевые ВПК-2110Б и ВПК-2112Б ( рис.91) предназначен для

коммутации электрических цепей блокировки.

Конструкция выключателя ВПК-2112 представляет собой корпус в котором

размещены контактная система 3 с подвижными 5 и неподвижными 4 контактами

мостикового типа. Выключатель ВПК-2110Б отличается от выключателя ВПК-2112Б

отсутствием рычага с роликом.

Возврат контактной системы в исходное положение осуществляется возвратной

пружиной.

Техническая характеристика путевых выключателей приведена в таблице 42.

Таблица 42

Наименование

Значение

Род тока

постоянный

Номинальное напряжение, В:

для ВПК-2112Б

для ВПК-2110Б

110

Номинальный ток, А

Контакты: ВПК-2112Б

ВПК-2110Б

1”З”; 1”Р”

1”3”; 1”Р”

Масса, кг ВПК-2112Б

0,3

ВПК-2110Б

0,3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

206

Рисунок 91 – Выключатель путевой ВПК-2112УХЛ3

207

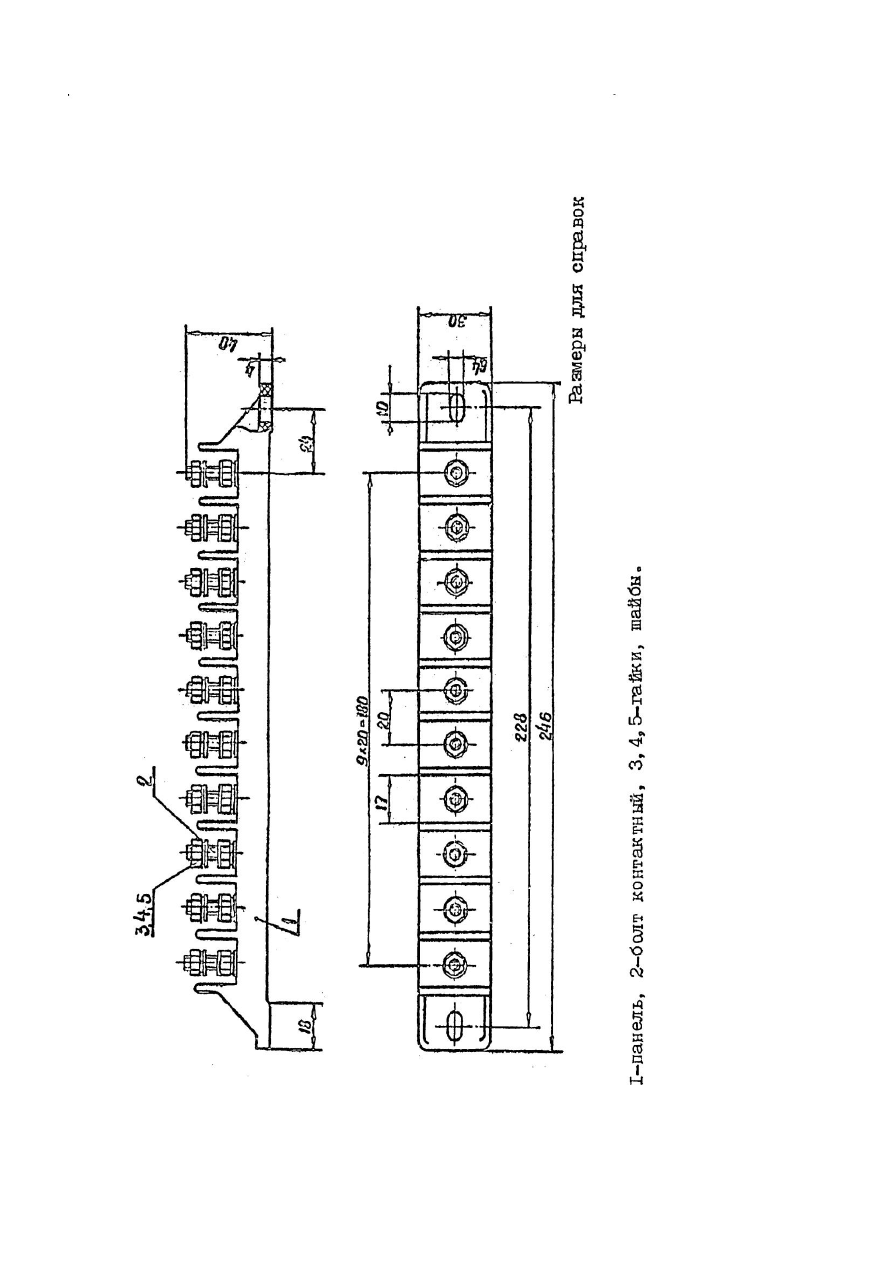

4.11.5.27.Колодка клеммная КП-10УХЛ3

Колодка клеммная КП-10 предназначена для подсоединения проводов при монтаже

электрических цепей тепловоза.

Колодка ( рис.92 ) представляет собой панель 1, в шестигранные гнезда которой

вставляются контактные болты 2 для подсоединения наконечников проводов. Болты

закреплены гайками 5 с шайбами 3.4. На концах панели имеются выступы ( лапки ) с

отверстиями для крепления колодки.

Техническая характеристика клеммной коробки приведена в таблице 43.

Таблица 43

Наименование

Значение

Номинальное напряжение, В

110

Номинальный ток, А

Количество контактных зажимов, шт

Масса, кг

0,25

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

208

ис

ун

ок

–

олодк

а к

ле

на

я КП

-10

209

4.11.5.28.Соединение МВС (Рис. 93)

Межвагонное высоковольтное соединение МВС предназначено, для централизо-

ванного электроснабжения цепей отопления пассажирских вагонов.

Технические данные приведены в таблице 44

Таблица 44

Наименование

Значение

Номинальное напряжение, В

Максимальное напряжение, В

постоянного тока

переменного тока

Номинальная сила тока, А

Режим работы

Масса, кг, не более

3000

4000

3600

800

продолжительный

Высоковольтное соединение состоит из розетки высоковольтной МВС-О-Р185-

4000/800, холостого приемника МВС-Х-4000, кронштейна кабеля и штепселя с кабелем

МВС-Ш185/4,25-4000/800

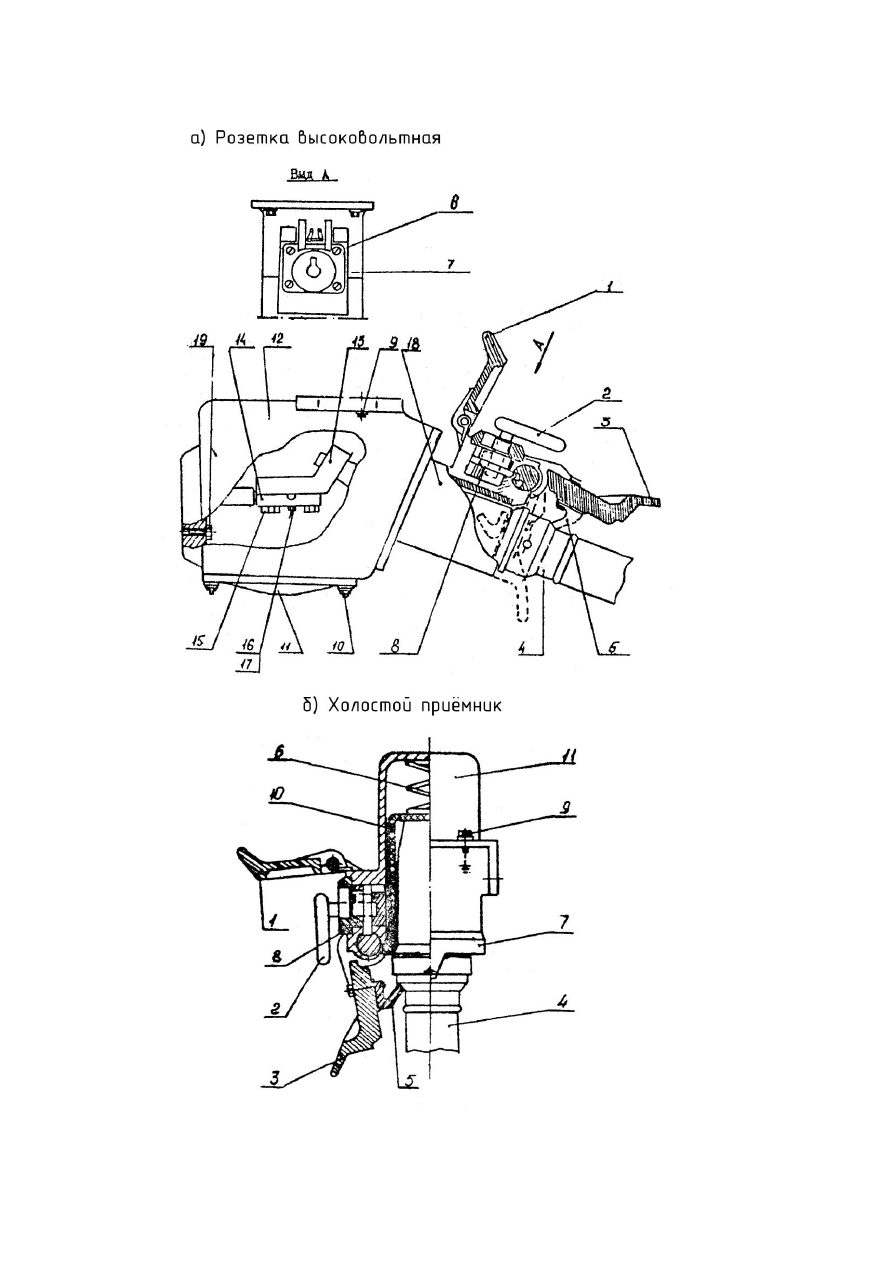

а) Розетка высоковольтная в соответствии с рисунком 93 состоит из корпусов 12 и 18,

крышек 1 и 3, замка 8. В нижней части корпуса 12 гайками 10 через уплотнительную

резиновую прокладку закреплена крышка II. Отверстия под крышкой II предназначено

для обслуживания розетки.

На корпусе 18 закреплен изолятор, в котором расположено гнездо. На хвостовике

гнезда закреплена колодка 13, на которой при помощи прижимов 14, болтов 15, винтов 16

и контровочных гаек 17 крепят кабели вагона и штепселя 4. Крышка 3 блокируется в двух

положениях ключом 2.

При вставленном штепселе 4 выпадение штепселя из гнезда предотвращает упор 5,

закрепленный на крышке 3. При отсутствии штепселя 4 - крышка 3 закрывает внутрен-

нюю полость розетки. На внешней стороне розетки расположен болт заземления 9. Розет-

ку монтируют на раме локомотива при помощи двух болтов М20. Масса розетки - 14,2 кг.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

210

Рисунок 93- Межвагонное высоковольтное соединение МВС (На двух листах.Лист1)
