Устройство проверки средств релейной защиты Нептун-3. Руководство

БПВА.418110.001 РЭ

7 Указание мер безопасности
7.1 При работе с устройством «Нептун-3» необходимо строго соблюдать общие тре-

бования техники безопасности, распространяющиеся на устройства релейной защиты и ав-
томатики энергосистем.

7.2 К управлению, техническому обслуживанию и ремонту устройства допускается

технический персонал, изучивший настоящее руководство по эксплуатации и прошедший
проверку знаний правил техники безопасности и эксплуатации электроустановок электриче-
ских станций и подстанций.

7.3 Перед подключением к сети устройство должны быть подсоединены к контуру

заземления медным проводом сечением не менее 2 мм

7.4 Подключение проверяемой защиты к выходным клеммам устройства должно

осуществляться при переводе канала 1 и канала 2 в состояние останова, т.е. должны гореть
светодиоды «Стоп» обоих каналов.

8 Порядок работы
8.1 Подготовка устройства к работе
8.1.1 Извлечь устройство из транспортной тары.
8.1.2 Проверить комплектность в соответствии с паспортом.
8.1.3 Установить устройство на стол. Снять крышку.
8.1.4 Подключить сетевой кабель, входящий в комплект поставки, к вилке «Питание,

∼220 В, 50 Гц».

8.1.5 С помощью переносных заземлений (сечением не менее 2 мм

) соединить

клемму заземления устройства с контуром заземления.

8.1.6 Подключить сетевой кабель к сети переменного тока напряжением 220 В +10, –

15 %, частотой 50 Гц.

8.1.7 Включить устройство, нажав на клавишу выключателя «Питание» со стороны,

обозначенной «I».

8.1.8 Система управления устройства проводит начальное тестирование. При успеш-

ном прохождении тестов устройство переходит в тот режим работы, в котором оно находи-
лось до отключения питания.

8.1.9 Перед началом работы, при необходимости, ввести значения уставок. Для ввода

уставок необходимо перейти в редактирование. Переход из работы в редактирование осу-
ществляется по нажатию кнопки «Ввод». Структура диалога при редактировании приведена
в приложении Б.

8.2 Редактирование
Устройство имеет четыре режима редактирования:

–

«Уставки» – ввод значений уставок, необходимых для проведения испытаний опре-

деленного типа устройств защиты;
–

«Контроль» – отображение текущих значений температуры силовых узлов и слу-

жебной информации;
–

«Архив» – просмотр результатов измерений, хранящихся в памяти устройства;

–

«Очистка памяти» – удаление из памяти результатов измерений.

Кнопками «

→» или «←» выбирать нужное состояние. Выбор состояния подтвердить

нажатием кнопки «Ввод».

8.2.1 Ввод уставок
При выборе режима «Уставки» на индикаторе сообщение «Набор 0».

БПВА.418110.001 РЭ

8.2.1.1 Для проверки различных устройств защиты в память устройства можно запи-

сать десять различных наборов уставок. Кнопками «

→», «←» выбирается номер набора для

редактирования или переход на задание номера рабочего набора уставок. Выбор подтвер-
ждается нажатием кнопки «Ввод».

8.2.1.2 Номер рабочего набора выбирается кнопками «

→», «←» (значение мигает) и

подтверждается нажатием кнопки «Ввод» (мигание прекращается). Устройство работает с
тем набором уставок, номер которого задан как рабочий.

8.2.1.3 При вводе уставок выбранного набора кнопками «

→», «←» выбирается нуж-

ная уставка. После нажатия кнопки «Ввод» значение уставки начинает мигать, что означает
разрешение изменения значения уставки. Кнопками «

→», «←» выбирается нужное значение

уставки. После нажатия кнопки «Ввод» мигание прекращается. При вводе числового значе-
ния уставки каждая цифра числа вводится отдельно: вначале кнопками «

→», «←» набирает-

ся старшая цифра и подтверждается нажатием кнопки «Ввод», после чего вводится
следующая цифра числа и т.д. После ввода последней цифры числа мигание всех знакомест
числа прекращается, при условии, что число задано в разрешенном диапазоне. В противном
случае вновь начинает мигать первое знакоместо числа.

8.2.1.4 Уставки, содержащиеся в каждом наборе и диапазоны их задания приведены

в табл. 6.
Т а б л и ц а 6 – Обозначение и диапазоны задания уставок

Уставка

Условное обозна-

чение

Диапазон

«Пуск канала 1»

Пуск канала 1

НЕПР., ЦИКЛ.

«Число циклов»

Число циклов 1…99

«Длительность сигнала»

Длит. сигнала 0,01…99,99

«Длительность паузы»

Длит. паузы 0,01…99,99

«Останов канала 1»

Останов кан. 1

ВНУТР, ВНЕШ

«Задержка останова»

Задер. останова 0…99,99

«Пуск отсчета времени»

Пуск отсчета t

ВНУТР, ВНЕШ

«Ожидание запуска»

Ожид. запуска 0,000…99,999

«Ожидание срабатывания»

Ожид. срабат. 0,001…99,999

«Ожидание возврата»

Ожид. возврата 0,001…99,999

«Тип сигнала на входе «Запуск тай-
мера»»

Запуск t

ЗАМЫКАН. К, РАЗМЫКАН. К,
ИЗМЕНЕНИЕ К

«Тип сигнала на входе «Останов
таймера»»

Останов t

ЗАМЫКАН. К, РАЗМЫКАН. К,
ИЗМЕНЕНИЕ К

«Тип сигнала на входе «Внешний
пуск»»

Вн. пуск

ЗАМЫКАН. К, РАЗМЫКАН. К,
ИЗМЕНЕНИЕ К

«Диапазон измерения U1»

Диап.измер.U1

НИЖН., СРЕДН.,
ВЕРХН., АВТОМ.

«Диапазон измерения U2»

Диап.измер.U2

НИЖН., ВЕРХН., АВТОМ.

«Диапазон измерения Uвн»

Диап.измер.Uвн

НИЖН., СРЕДН.,
ВЕРХН., АВТОМ.

«Диапазон измерения Iвн»

Диап.измер.Iвн

НИЖН., ВЕРХН., АВТОМ.

«Температура канала 1»

Темпер. канала 1

60…100

°С

БПВА.418110.001 РЭ

Продолжение таблици 6

Уставка

Условное обозна-

чение

Диапазон

«Температура канала 2, 3»

Темпер. канала 2, 3

60…95

°С

«Дополнительная информация»

Доп. информ.

НЕТ,

ϕ, Z, R, X, P, S, Q, cosϕ

«Число циклов усреднения»

1…32

«Система измерения угла сдвига фаз
между током и напряжением»

Измер.

ϕ от

U , U

, I

, I , I

«Система измерения угла сдвига фаз
между

ВНУТРЕННИМ

ВНЕШНИМ сигналами»

Измер.

ϕ от

ВНЕШ

ВНЕШ
ВНУТР
ВНУТР

, ВНЕШ

, ВНЕШ
, ВНУТР
, ВНУТР

,
,

Дата, время

8.2.1.5 Уставка «Пуск канала 1» определяет режим измерения временных характери-

стик.  При  задании  непрерывного  режима  время  срабатывания  измеряется  при  нажатии  на
кнопку  «Пуск.  Измерение  времени»,  а  время  возврата  измеряется  при  нажатии  на  кнопку
«Стоп. Измерение времени». При циклическом режиме время срабатывания и возврата изме-
ряется после нажатия на кнопку «Пуск. Измерение времени» заданное число раз при автома-
тической  подаче  и  снятии  напряжения  на  проверяемую  защиту.  Для  циклического  режима
должны  быть  заданы  уставки  «Число  циклов», «Длительность  сигнала», «Длительность
паузы».

8.2.1.6 Уставка «Число циклов» относится только к циклическому режиму измере-

ния времени и определяет, сколько раз на устройство защиты будет подаваться и сниматься
испытательное напряжение.

Число циклов может задаваться от 1 до 99.
8.2.1.7 Уставка «Длительность сигнала» относится только к циклическому режиму

измерения времени и определяет, в течение какого времени проверяемое устройство защиты
будет находиться под напряжением.

Значение уставки задается в диапазоне от 0,01 до 99,99 секунды с дискретностью

0,01 секунды.

8.2.1.8 Уставка «Длительность паузы» относится только к циклическому режиму из-

мерения времени и определяет, в течение какого времени напряжение на проверяемой защи-
те отсутствует.

Значение уставки задается в диапазоне от 0,01 до 99,99 секунды с дискретностью

0,01 секунды.

8.2.1.9 Уставка «Останов канала 1» определяет условие снятия напряжения с выхо-

дов канала 1. При задании «ВНУТРЕННЕГО» останова напряжение снимается при нажатии
на кнопки «Стоп» и «Стоп. Измерение времени». При задании «ВНЕШНЕГО» останова
напряжение снимается при нажатии на кнопки «Стоп» и «Стоп. Измерение времени» и при
появлении заданного типа сигнала (см. п. 8.2.1.16) на входе «Останов таймера». Для внешне-
го останова должна быть задана уставка «Задержка останова».

8.2.1.10 Уставка «Задержка останова» используется только при внешнем останове

канала 1 и определяет, через какое время с момента появления заданного типа сигнала на
входе «Останов таймера» будет снято напряжение с выходов канала 1.

Значение уставки задается в диапазоне от 0 до 99,99 секунды с дискретностью 0,01

секунды.

БПВА.418110.001 РЭ

8.2.1.11 Уставка «Пуск отсчета времени» используется при измерении временных

характеристик проверяемой защиты и определяет условие начала отсчета времени.

При «ВНУТРЕННЕМ» пуске отсчет времени срабатывания начинается с момента

подачи испытательного напряжения на проверяемую защиту по нажатию кнопки «Пуск.
Измерение времени». Отсчет времени возврата начинается с момента снятия испытательного
напряжения с проверяемой защиты по нажатию кнопки «Стоп. Измерение времени».

При «ВНЕШНЕМ» пуске измерение времени начинается с момента появления на

входе «Запуск таймера» заданного типа сигнала (см. п. 8.2.1.15).

При задании внутреннего пуска включаются светодиоды «Внутренний».
Для внутреннего и внешнего запуска должны быть заданы уставки «Ожидание сра-

батывания» и «Ожидание возврата». Для внешнего запуска так же должна быть задана
уставка «Ожидание запуска».

8.2.1.12 Уставка «Ожидание запуска» используется только при задании внешнего за-

пуска и определяет время ожидания появления заданного сигнала на входе «Запуск таймера»
для начала отсчета времени срабатывания (возврата) при нажатии кнопки «Пуск. Измерение
времени». Если по истечению времени ожидания запуска заданный тип сигнала не обнару-
жен на входе «Запуск таймера», то измерение времени прекращается, а на индикатор выво-
дится сообщение «Нет запуска».

Значение уставки задается в диапазоне от 0 до 99,999 секунды с дискретностью 0,001

секунды.

8.2.1.13 Уставка «Ожидание срабатывания» определяет при внешнем запуске время

ожидания появления заданного типа сигнала на входе «Останов таймера». Если по истече-
нию времени ожидания срабатывания заданный тип сигнала не обнаружен на входе «Оста-
нов таймера», то измерение времени прекращается, а на индикатор выводится сообщение
«Нет срабатывания».

При внутреннем запуске данная уставка определяет время ожидания изменения со-

стояния обоих входов «Запуск таймера» и «Останов таймера», при отсчете времени срабаты-
вания. Если по истечению времени ожидания срабатывания изменение состояния входов не
обнаружено,  то  измерение  времени  срабатывания  прекращается,  а  на  индикатор  выводится
сообщение  «Нет  срабатывания».  Если  обнаружено  срабатывание  только  по  одному  из  вхо-
дов,  то  на  индикаторе  по  другому  входу  выводится  сообщение,  что  время  срабатывания
превышает уставку ожидания срабатывания.

Значение уставки задается в диапазоне от 0,001 до 99,999 секунды с дискретностью

0,001 секунды.

8.2.1.14 Уставка «Ожидание возврата» определяет при внутреннем запуске время

ожидания изменения состояния обоих входов «Запуск таймера» и «Останов таймера» (если
предварительно зафиксировано срабатывание по обоим входам). Если по истечению времени
ожидания возврата изменение состояния входов не обнаружено, то измерение времени воз-
врата прекращается, а на индикатор выводится сообщение «Нет возврата». Если обнаружен
возврат только по одному из входов, то на индикаторе по другому входу выводится сообще-
ние, что время возврата превышает уставку ожидания возврата.

Значение уставки задается в диапазоне от 0,001 до 99,999 секунды с дискретностью

0,001 секунды.

8.2.1.15 Уставка «Тип сигнала на входе «Запуск таймера»» определяет, на какой тип

сигнала на входе «Запуск таймера» будет реагировать устройство:

– «ИЗМЕНЕНИЕ К» – изменение состояния «сухих» контактов, подключенных к

входу, т.е. замыкание или размыкание контактов;

– «ЗАМЫКАНИЕ К» – при замыкании контакта;
– «РАЗМЫКАНИЕ К» – при размыкании контакта.

БПВА.418110.001 РЭ

8.2.1.16 Уставка «Тип сигнала на входе «Останов таймера»» определяет, на какой

тип сигнала на входе «Останов таймера» будет реагировать устройство. Типы задаваемых
сигналов аналогичны типам, описанным в п. 8.2.1.15.

8.2.1.17 Уставка «Тип сигнала на входе «Внешний пуск»» определяет, на какой тип

сигнала на входе «Внешний пуск» будет реагировать устройство. Типы задаваемых сигналов
аналогичны типам, описанным в п. 8.2.1.15.

8.2.1.18 Уставка «Диапазон измерения U1» определяет, в каком диапазоне измеряет-

ся напряжение на выходе канала 1 «

≅U = 0…300 В»:

– «НИЖНИЙ» – диапазон измерения от 0,01 до 9,99 В;
– «СРЕДНИЙ» – диапазон измерения от 0,1 до 99,9 В;
– «ВЕРХНИЙ» – диапазон измерения напряжения для переменного тока от 1 до

300 В, для постоянного – от 1 до 420 В;

– «АВТОМАТИЧЕСКОЕ переключение диапазонов измерения» – при превышении

верхней границы диапазона происходит переход на более высокий диапазон. Обратный
переход происходит при снижении напряжения ниже 0,95 от значения верхней границы
более низкого диапазона.

8.2.1.19 Уставка «Диапазон измерения U2» определяет, в каком диапазоне измеряет-

ся напряжение на выходе канала 2:

– «НИЖНИЙ» – диапазон измерения от 0,01 до 9,99 В;
– «ВЕРХНИЙ» – диапазон измерения от 0,1 до 120 В;
– «АВТОМАТИЧЕСКОЕ переключение диапазонов измерения» – см. п. 8.2.1.18.
8.2.1.20 Уставка «Диапазон измерения Uвн» определяет в каком диапазоне измеря-

ется внешнее напряжение, подаваемое на клеммы «

∼Uвнешн = 0…600 В»:

600 В, для постоянного – от 1 до 850 В;

– «АВТОМАТИЧЕСКОЕ переключение диапазонов измерения» – см. п. 8.2.1.18.
8.2.1.21 Уставка «Диапазон измерения Iвн» определяет в каком диапазоне измеряет-

ся внешний ток, подаваемый на клеммы «

∼Iвнешн = 0…10 A»:

– «НИЖНИЙ» – диапазон измерения тока от 0,001 до 0,999 А;
– «ВЕРХНИЙ» – диапазон измерения переменного тока от 0,01 до 11 А, для посто-

янного – от 0,01 до 14,0 А;

– «АВТОМАТИЧЕСКОЕ переключение диапазонов измерения» – см. п. 8.2.1.18.
8.2.1.22 Уставка «Температура канала 1» задает температуру силового трансформа-

тора канала 1, до которой он должен остыть, после отключения выходного напряжения из-за
срабатывания защиты от перегрева. Если температура трансформатора превышает значение
уставки, то запрещен переход из состояния останова в состояние пуска. В этом случае, при
нажатии на кнопки «Пуск» и «Пуск. Измерение времени» напряжение на выходе канала не
формируется, а на индикатор выводится сообщение «Перегрев канала 1. t > XX», где ХХ –
значение уставки.

Значение уставки задается в диапазоне от 60 до 100

°С.

8.2.1.23 Уставка «Температура канала 2, 3» определяет температуру выходных тран-

зисторов усилителя мощности каналов 2 и 3, до которой они должны остыть, после отключе-
ния выходного напряжения из-за срабатывания защиты от перегрева. Если температура
выходных транзисторов превышает значение уставки, то запрещен переход из состояния
останова в нормальное или аварийное состояние. В этом случае, напряжение на выходе ка-
нала не формируется, а на индикатор выводится сообщение «Перегрев канала 2 (3). t > XX»,
где ХХ – значение уставки.

Значение уставки задается в диапазоне от 60 до 95

°С.

БПВА.418110.001 РЭ

8.2.1.24 Уставка «Дополнительная информация» определяет, значения каких вели-

чин кроме тока и напряжения будут отображаться на индикаторе при работе устройства в
режиме 1 в состоянии «Пуск».

С помощью уставки разрешается вывод на индикатор следующей дополнительной

информации:

ϕ – угол сдвига фаз между током и напряжением. От какой из величин отсчитывает-

ся угол, диапазон измерения угла, положительное направление отсчета задается уставкой
(см. п.8.2.1.25);

Z – полное сопротивление;
R – активное сопротивление;
X – реактивное сопротивление;
P – активная мощность;
S – полная мощность;
Q – реактивная мощность;
cos

ϕ – коэффициент мощности.

8.2.1.25 Уставка «Число циклов усреднения» определяет, по скольким циклам изме-

рения производится усреднение при выводе значения на индикатор. Чем больше циклов
усреднения, тем стабильнее показания, но тем медленнее реакция на изменение измеряемой
величины.

Значение уставки задается в диапазоне от 1 до 32

°С.

8.2.1.26 Уставка «Система измерения угла сдвига фаз между током и напряжением»

определяет, от тока или напряжения на выходе одного и того же канала отсчитывается угол,
диапазон измерения угла, положительное направление отсчета. Расшифровка обозначений
возможных значений уставки, приведена в табл.7.
Т а б л и ц а 7 – Расшифровка обозначений уставки

Угол измеряется от напряжения к току в диапазоне от 0 до 360 градусов, за
положительное направление отсчета принимается направление против часовой стрелки

Угол измеряется от напряжения к току в диапазоне от 0 до 180 градусов, за
положительное направление отсчета принимается направление против часовой стрелки

Угол измеряется от напряжения к току в диапазоне от 0 до 360 градусов, за

положительное направление отсчета принимается направление по часовой стрелке

Угол измеряется от тока к напряжению в диапазоне от 0 до 360 градусов, за
положительное направление отсчета принимается направление против часовой стрелки

Угол измеряется от напряжения к току в диапазоне от 0 до 180 градусов, за
положительное направление отсчета принимается направление по часовой стрелке

Угол измеряется от тока к напряжению в диапазоне от 0 до 180 градусов, за

положительное направление отсчета принимается направление против часовой стрелки

Угол измеряется от тока к напряжению в диапазоне от 0 до 360 градусов, за
положительное направление отсчета принимается направление по часовой стрелке

Угол измеряется от тока к напряжению в диапазоне от 0 до 180 градусов, за
положительное направление отсчета принимается направление по часовой стрелке

Внимание! Если специальные требования к системе измерения угла сдвига фаз
отсутствуют, то при обычной работе устройства необходимо задавать изме-
рение угла от тока к напряжению в диапазоне 360

при положительном

направлении отсчета против часовой стрелки.

8.2.1.27 Уставка «Система измерения угла сдвига фаз между ВНУТРЕННИМ и

ВНЕШНИМ сигналами» определяет, от какой величины измеряется угол, диапазон измере-
ния угла, положительное направление отсчета. Внутренними сигналами считаются сигналы,

БПВА.418110.001 РЭ

формируемые на выходе канала 2 и выбираемые переключателем «Выход» канала 2. Внеш-
ними сигналами считаются сигналы, выбираемые переключателем «Опорный сигнал»:
–

сигналы, формируемые каналом 1 и выбираемые переключателем «Выход» канала 1;

–

сигналы, подаваемые на клеммы «

∼Uвнешн.» и «∼Iвнешн.»;

–

напряжение, формируемое на выходе канала 3.

Расшифровка обозначений возможных значений уставки приведена в табл. 8.

Т а б л и ц а 8 – Расшифровка обозначений уставки

Угол измеряется от внутреннего сигнала до внешнего в диапазоне
от 0 до 360 , положительное направление отсчета - против часовой стрелки

ВНЕШ

ВНУТР

ВНЕШ

ВНУТР

Угол измеряется от внутреннего сигнала до внешнего в диапазоне

от 0 до 180 , положительное направление отсчета - против часовой стрелки

Угол измеряется от внутреннего сигнала до внешнего в диапазоне
от 0 до 360 , положительное направление отсчета - по часовой стрелке

Угол измеряется от внутреннего сигнала до внешнего в диапазоне
от 0 до 180 , положительное направление отсчета - по часовой стрелке

Угол измеряется от внешнего сигнала до внутреннего в диапазоне

от 0 до 360 , положительное направление отсчета - по часовой стрелке

Угол измеряется от внешнего сигнала до внутреннего в диапазоне
от 0 до 360 , положительное направление отсчета - против часовой стрелки

Угол измеряется от внешнего сигнала до внутреннего в диапазоне
от 0 до 180 , положительное направление отсчета - по часовой стрелке

Угол измеряется от внешнего сигнала до внутреннего в диапазоне
от 0 до 180 , положительное направление отсчета - против часовой стрелки

8.2.1.28 Уставка «Дата» позволяет ввести или откорректировать значение числа, ме-

сяца и года. Уставка «Время» позволяет ввести значение часов и минут. Значение даты и
текущего времени используется при записи в архив результатов испытаний. Текущее время
вычисляется часами реального времени, питание которых осуществляется от автономного
источника и сохраняется при отключении устройства от питающей сети.

8.2.1.29 Для выхода из состояния «Уставки» необходимо нажать кнопку «Выход».
На индикаторе сообщение «Сохранить уставки? ДА». При нажатии кнопки «Ввод»

новые значения уставок заносятся в память устройства. Для отказа от замены значений уста-
вок, хранящихся в памяти, на вновь введенные значения необходимо кнопками «

→», «←»

добиться сообщения на индикаторе «Сохранить уставки? НЕТ» и нажать кнопку «Ввод».

8.2.1.30 Если при вводе уставок в течение пяти минут не была нажата ни одна из ре-

дакторских  кнопок,  то  устройство  автоматически  переходит  в  режим  работы  со  старым
набором уставок. Вновь введенные значения уставок хранятся в редакторском буфере и при
очередном  переходе  в  редактирование  того  же  набора  уставок  устройство  сообщает,  что
редакторский буфер набора N изменен, и запрашивает разрешение на продолжение редакти-
рования.  Если  нажата  кнопка  «Ввод»,  то  набранные  значения  уставок  сохраняются.  Если
кнопками  «

→», «←» запрещается продолжение редактирования («Прод. Ред-е? НЕТ»), то

набранные значения уставок в редакторском буфере меняются на значения, хранящиеся в
памяти устройства.

8.2.2 Просмотр результатов испытаний
Состояние «Архив» позволяет просмотреть хранящиеся в памяти результаты изме-

рений режимов работы 1…3.

По каждому из режимов работы в памяти могут храниться результаты до 10 испыта-

ний. Каждое испытание может содержать до 10 измерений.

8.2.2.1 При выборе состояния «Архив» нажатием редакторской кнопки «Ввод» на

индикатор выводится сообщение «Архив. Режим 1».

БПВА.418110.001 РЭ

8.2.2.2 Кнопками «

→», «←» выбрать номер режима, информацию по которому необ-

ходимо просмотреть. Нажать кнопку «Ввод».

8.2.2.3 На индикаторе отображается номер испытания, дата и время его проведения.

Номера испытаний проставлены в обратном порядке их проведения, т.е. последнее испыта-
ние в архиве имеет номер 1.

8.2.2.4 Кнопками «

→», «←» выбрать номер интересующего испытания и нажать

кнопку «Ввод». На индикаторе отображается среднее значение одного из измеренных пара-
метров (не более чем по 10 значениям) и либо коэффициент возврата, либо разброс значений
измеренного параметра.

8.2.2.5 Кнопками «

→», «←» выбрать интересующий параметр и нажать кнопку

«Ввод». На индикаторе отображаются результаты первого измерения.

8.2.2.6 С помощью кнопок «

→», «←» можно просмотреть результаты всех измере-

ний (не более 10).

8.2.2.7 Форма представления информации, хранящейся в архиве, приведена в при-

ложении Г.

8.2.2.8 Для выхода из состояния «Архив» необходимо несколько раз нажать кнопку

«Выход».

8.2.3 Очистка памяти
Состояние «Очистка памяти» позволяет удалить из памяти результаты испытаний.
8.2.3.1 При выборе состояния «Очистка памяти» нажатием редакторской кнопки

«Ввод» на индикатор выводится сообщение «Удалить архив? НЕТ».

8.2.3.2 При нажатии кнопки «Ввод» содержимое архива сохраняется.
8.2.3.3 Если необходимо очистить память, то кнопками «

→», «←» добиться на инди-

каторе сообщения «Удалить архив? ДА» и нажать кнопку «Ввод». Память очищается, о чем
свидетельствует сообщение на индикаторе «Архив удален».

8.2.4 Контроль
Состояние «Контроль» позволяет просмотреть на индикаторе:
– дату и текущее время;
– текущее значение температуры силовых узлов канала 1…канала 3;
– состояние дискретных входов (см. рис. 2).

Х Х Х

Состояние входа “Внешний пуск”

Состояние входа “Запуск таймера”

Состояние магнитного пускателя

Наличие напряжения на входе “Останов таймера”

Состояние входа “Останов таймера”

Наличие напряжения на входе “Внешний пуск”

Наличие напряжения на входе “Запуск таймера”

Рисунок 2 – Состояние дискретных входов

8.2.4.1 На рисунке 2 показано, какая информация отображается в состоянии кон-

троля дискретных входов:

– при замкнутом входе в соответствующем разряде слова состояния выводится «1»,

при разомкнутом – «0»;

– при срабатывании магнитного пускателя в соответствующем разряде слова состоя-

ния выводится «1», при отпускании – «0»;

БПВА.418110.001 РЭ

– при наличии напряжения более 60 В на любом из входов внешних сигналов в соот-

ветствующем разряде слова состояния выводится «1», при напряжении ниже 4 В – «0»;

П р и м е ч а н и е – В данной версии устройства контроль наличия напряжения на

указанных входах не реализован.

8.2.4.2 Если в состоянии отображения текущих значений температуры нажать кноп-

ку «Ввод», то на индикаторе отображается служебная информация:

– разработчик (изготовитель);
– заводской номер изделия;
– версия программного обеспечения;
– дата и время последнего изменения уставок.

8.3 Порядок работы
Устройство имеет четыре режима работы:
– режим 1 – разрешена работа только с каналом 1, каналы 2 и 3 отключены. Данный

режим предназначен для проверки простых защит и снятия вольтамперных характеристик
измерительных трансформаторов тока;

– режим 2 – разрешена работа каналов 2 и 3, канал 1 отключен. Данный режим пред-

назначен для проверки частотозависимых устройств защиты.

– режим 3 – разрешена работа всех каналов. Данный режим предназначен для про-

верки фазозависимых устройств защиты, а так же устройств, требующих подачи двух напря-
жений (токов) с разными частотами.

– режим 4 – запрещена работа всех формирующих каналов. Устройство использует-

ся в качестве измерителя.

С помощью кнопки «Выбор канала» выбирается канал, необходимый для работы.

Выбранные каналы указываются горящими светодиодами, расположенными в зоне выбора
канала. Формирование и регулировка сигналов возможна только на выходах выбранных
каналов. На выходах невыбранных каналов напряжение отсутствует.

8.3.1 Регулировка и измерение формируемых величин в режиме 1
8.3.1.1 При выборе канала 1 включается светодиод «Канал 1». На индикатор выво-

дятся  значения  тока  и  напряжения  на  выходе,  выбранном  с  помощью  переключателя  «Вы-
ход» (см.  п. 6.2.3.1). В  верхней  сроке  индикатора  отображаются  значения  регулируемого
параметра.  При  необходимости  на  индикатор  может  выводиться  дополнительная  информа-
ция (см. п. 8.2.1.24.).

8.3.1.2 По нажатию кнопки «Пуск» формируемый сигнал, регулируемый с помощью

регулятора «Регулировка напряжения, тока», подается на выходные клеммы. На индикаторе
отображаются текущие значения формируемой величины. В зависимости от уставки (см. п.
8.2.1.18) измерения производятся либо в заданном диапазоне, либо происходит автоматиче-
ское переключение диапазонов.

8.3.1.3 Напряжение на выходах канала 1 измеряется в трех диапазонах:

–

нижний диапазон – от 0,01 В до 10,0 В;

–

средний диапазон – от 0,1 В до 100 В;

–

верхний диапазон – от 1 до 300 В.

Если измерения производятся на фиксированном диапазоне, то при превышении

верхней границы диапазона измерения на индикатор выводится сообщение «> ХХХ», где
ХХХ – значение верхней границы выбранного диапазона измерения.

Внимание! При превышении верхней границы фиксированного диапазона изме-
рение отображение текущего значения напряжения прекращается, хотя регу-
лировка выходного напряжения не запрещается, и оно может достигать

максимального значения для выбранного выхода.

БПВА.418110.001 РЭ

При автоматическом переключении пределов при превышении верхней границы

диапазона происходит переход на следующий диапазон. Обратный переход происходит при
снижении напряжения до уровня 0,95 от верхней границы нижестоящего диапазона.

8.3.1.4 Выходы канала 1 (см. п. 6.2.3.1.) имеют фиксированные диапазоны измерения

тока:

– при установке переключателя «Выход» в положение «

∼100 А» и подключении

нагрузки между клеммами «100 А» и «0» ток измеряется в диапазоне от 0,1 до 100 А;

– при установке переключателя «Выход» в положение «

∼10 А» и подключении

нагрузки между клеммами «10 А» и «0» ток измеряется в диапазоне от 0,01 до 10 А;

– при установке переключателя «Выход» в положения «

∼300 В», «=80 В», «=250 В»

и подключении нагрузки между клеммами «

≅U1 = 0…300 В» ток измеряется в диапазоне от

0,001 до 2,0 А.

При превышении верхней границы диапазона измерения устройство переводится в

состояние останова. На индикатор выводится сообщение «Перегрузка I > ХХХ», где ХХХ –
значение верхней границы диапазона измерения тока.

8.3.1.5 Для более плавной регулировки значений напряжения при работе на низко-

омную нагрузку, ее можно подключить к выходам «

∼100 А» или «∼10 А». Напряжение на

выходе «

∼100 А» регулируется в диапазоне от 0,01 до 10 В, а на выходе «∼10 А» – от 0,01 до

50 В.

≅U1 = 0...300 В

∼I1 = 0...100 А

∼Uвнеш = 0...600 В

∼Iвнеш = 0...10 А

100 A

10 A

б)

≅U1 = 0...300 В

∼I1 = 0...100 А

∼Uвнеш = 0...600 В

∼Iвнеш = 0...10 А

100 A

10 A

а)

ТН

Rн

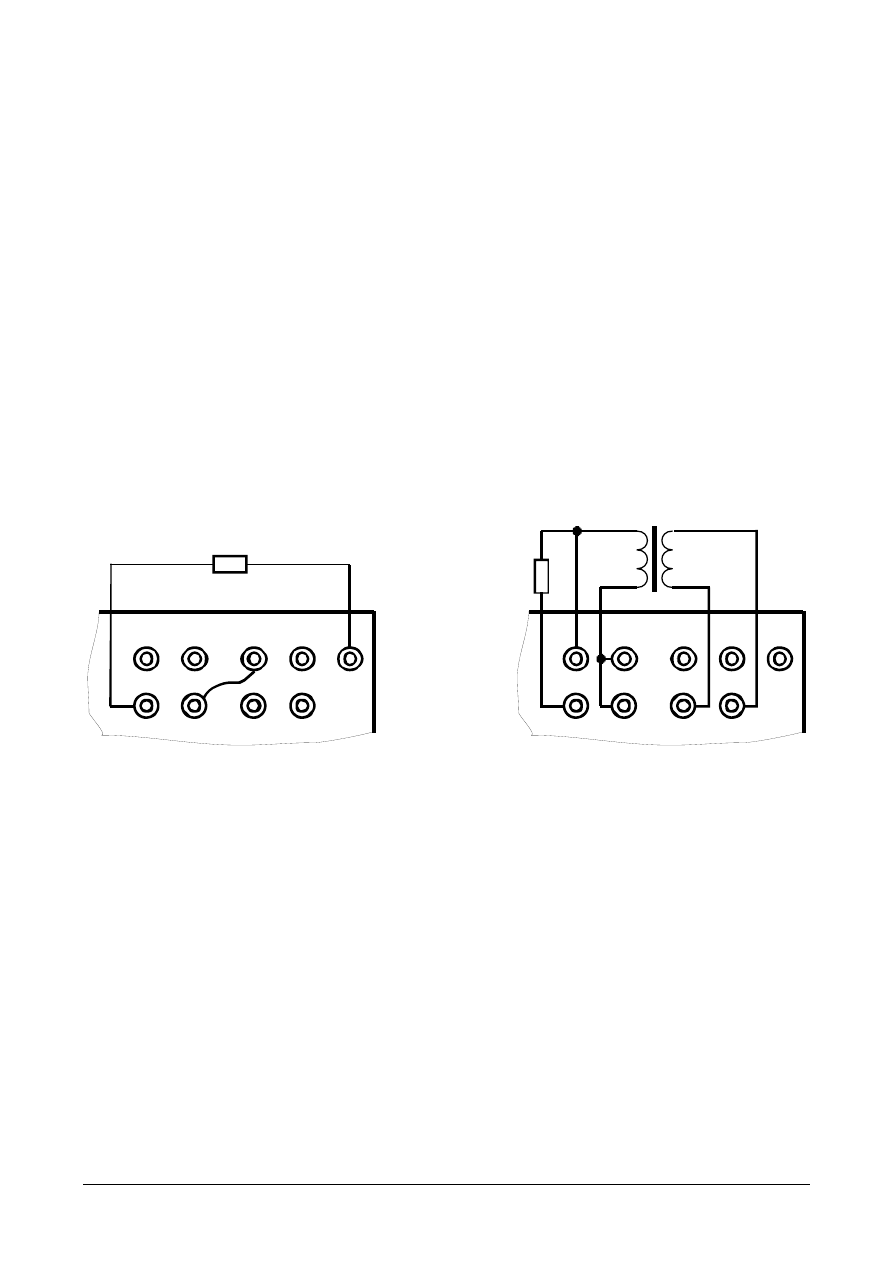

Рисунок 3 – Использование канала измерения внешнего тока (а) и канала

измерения внешнего напряжения (б) при работе в режиме 1

В данном случае, для точного измерения малых токов можно воспользоваться изме-

рителем внешних токов. Для этого необходимо подключить нагрузку согласно рис. 3а и
перевести переключатель «Iвнешн./I1» (см. п. 6.2.2.3) в положение «Iвнешн.». На индикаторе
отображается значение напряжения на выбранном выходе и тока в нагрузке, измеренного с
помощью измерителя внешних токов.

8.3.1.6 Измеритель внешних токов (клеммы «

∼Iвнешн = 0…10 А») позволяет изме-

рять ток до 10 ампер в двух диапазонах измерения:
–

нижний диапазон – от 0,001 А до 1 А;

–

верхний диапазон – от 0,01 до 10 А.

Уставкой задается либо конкретный диапазон, либо автоматическое переключение

диапазонов при измерении внешних токов.

При превышении верхней границы диапазон измерения на индикатор выводится со-

общение аналогичное п. 8.3.1.4. Измеритель внешних токов имеет аппаратную защиту от
перегрузки.

БПВА.418110.001 РЭ

8.3.1.7 Проверку работы четырехполюсников (например, трансформаторов) можно

выполнять по схеме, показанной на рис. 3б. При установке переключателя «Uвнешн/U1» в
положение «U1», а переключателя «Iвнешн/I1» – в положение «I1» на индикаторе отобража-
ются значения параметров сигнала, подаваемого на вход четырехполюсника. При переклю-
чении переключателей в положения «Uвнешн» и «Iвнешн» соответственно, на индикаторе
отображаются значения параметров сигнала на выходе четырехполюсника.

8.3.1.8 Измеритель внешних напряжений (клеммы «

∼Uвнешн = 0…600 В») позволяет

измерять напряжение до 600 вольт в трех диапазонах измерения:
–

нижний диапазон – от 0,01 В до 10,0 В;

–

средний диапазон – от 0,1 В до 100 В;

–

верхний диапазон – от 1 до 600 В.

Уставкой задается либо конкретный диапазон, либо автоматическое переключение

диапазонов.

При превышении верхней границы диапазона измерения на индикатор выводится

сообщение аналогичное п. 8.3.1.3.

8.3.2 Снятие вольтамперных характеристик трансформаторов тока
8.3.2.1 При снятии ВАХ устройство «Нептун-3» позволяет в режиме 1 подавать на

вторичную обмотку трансформатора тока переменное напряжение регулируемое в диапазоне
от 0 до 250 В при максимальном токе 2 А.

Можно расширить диапазон по току и напряжению, используя внешний десятиам-

перный автотрансформатор, как показано на рис. 4а. В этом случае на проверяемый транс-
форматор подается напряжение, регулируемое от 0 до 290 В при максимальном токе 10 А.

Если в схеме, показанной на рис. 4а подать напряжение сети напрямую, а не через

АТ, то на ТТ напряжение будет регулироваться от 220 до 270 В при максимальном токе 10 А.

Если последовательно с напряжением сети подключить выход «

≅U1 = 0…300 В», то

можно получить напряжение, регулируемое в диапазоне от 220 В до 470 В при максималь-
ном токе 2 А.

Если напряжение сети и напряжение на выходе устройства «Нептун-3» при последо-

вательном соединении оказались в противофазе, то необходимо переключить тумблер «Ток».

8.3.2.2 Для расширения диапазона выходного напряжения можно последовательно

подключить три источника (см. рис. 4б): выход канала 1 «

≅U1 = 0…300 В», выход канала 2

∼U2 = 0…120 В» и напряжение сети. В этом случае напряжение будет регулироваться в

диапазоне от 220 В до 600 В при максимальном токе 1 А.

8.3.2.3 Если при снятии ВАХ трансформаторов тока используется канал измерения

внешнего тока (клеммы «

∼Iвнешн = 0…10 А»), то для него необходимо задать фиксирован-

ный диапазон измерения.

Если в процессе регулировки на индикаторе появляется сообщение «I > Х,ХХ», то

это означает, что амплитудное значение тока превышает предельно допустимое значение,
хотя действующее значение тока может находиться в пределах диапазона измерения. Дан-
ный эффект проявляется при сильном искажении формы синусоидального сигнала.

В этом случае ошибка при измерении действующего значения выходного тока может

превысить 1,5 %.

Внимание! При появлении знака «>» необходимо прекратить увеличение выходно-
го тока и перейти на верхний диапазон измерения внешнего тока (изменить
уставку,) иначе это может привести к выходу из строя измерительных датчи-

ков.

БПВА.418110.001 РЭ

∼

U2 = 0...120 / I2 = 0...20

≅U1 = 0...300 В

∼I1 = 0...100 А

∼Uвнеш = 0...600 В

∼Iвнеш = 0...10 А

100 A

10 A

120 В 5 В

0,8 А

20 А

∼220 В

б)

∼

U2 = 0...120 / I2 = 0...20

≅U1 = 0...300 В

∼I1 = 0...100 А

∼Uвнеш = 0...600 В

∼Iвнеш = 0...10 А

100 A

10 A

120 В

5 В

0,8 А

20 А

∼220 В

а)

ТТ

АТ

ТТ

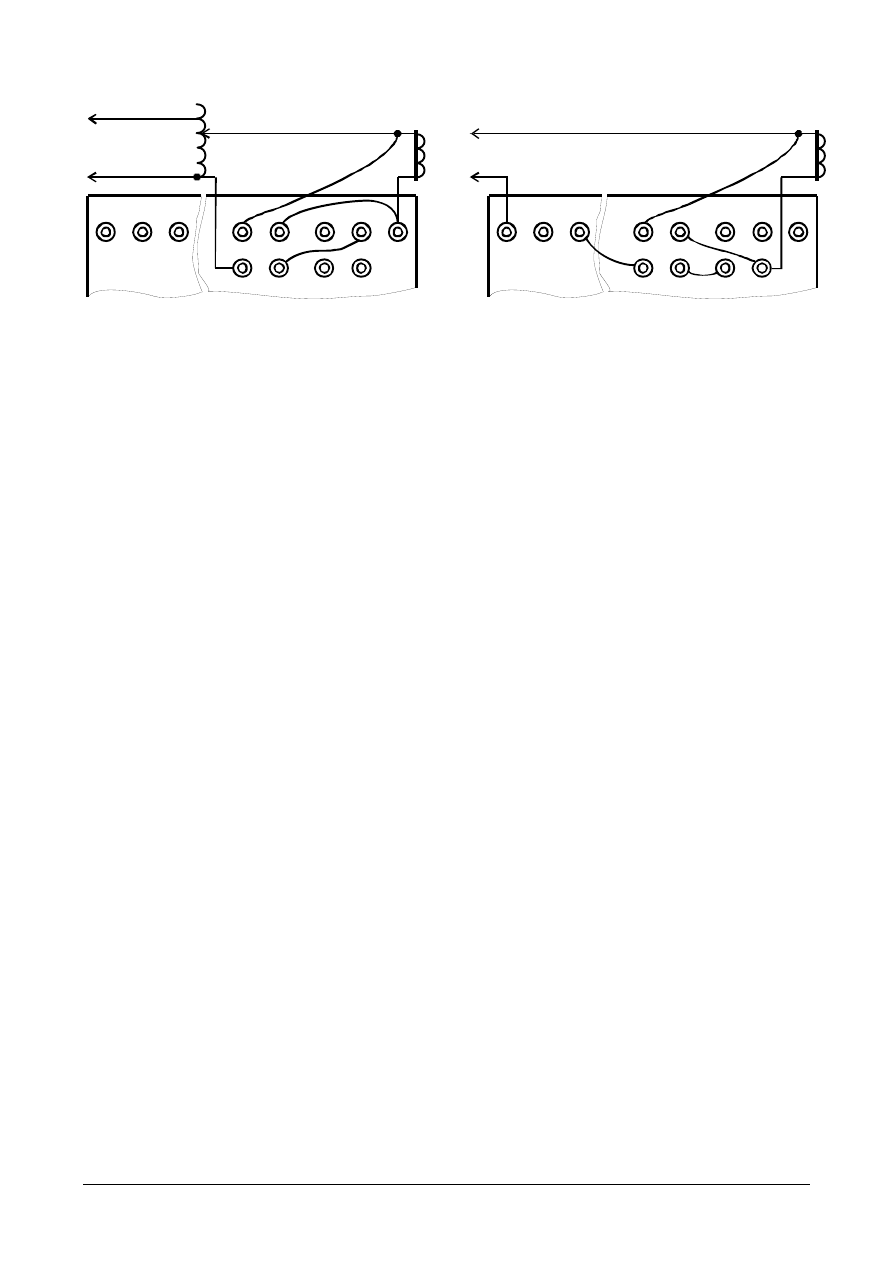

Рисунок 4 – Снятие вольтамперных характеристик трансформаторов тока

8.3.3 Определение напряжения и токов срабатывания, возврата в режиме 1.
8.3.3.1. Подключить обмотки напряжения проверяемой защиты к клеммам

≅U = 0…300 В». Контакты проверяемой защиты подключить к входу «Запуск таймера».

Вход должен быть запрограммирован на изменение состояния контактов (см. п. 8.2.1.15).
Переключателем «Выход» выбрать тип и диапазон выходного напряжения. Перевести ручку
регулятора «Регулировка напряжения, тока» в крайнее левое положение.

8.3.3.2 Нажать кнопку «Пуск».
8.3.3.3 Плавно повышая выходное напряжение вращением ручки регулятора добить-

ся срабатывания защиты. Срабатывание защиты контролировать по изменению состояния
светодиода «Контакт», расположенного возле входа «Запуск таймера». Светодиод «Контакт»
отображает состояние контактов УРЗА, подключенных к соответствующему входу: светоди-
од не горит, если контакты разомкнуты; светодиод горит, если контакты замкнуты.

Значение напряжения (и тока), при котором произошло устойчивое срабатывание

УЗ, заносится в память устройства. За устойчивое примято состояние, сохраняющееся в
течение 40 мс.

8.3.3.4 Плавно понижая выходное напряжение вращением ручки регулятора добить-

ся возврата защиты, контролируя по изменению состояния светодиода «Контакт».

Значение напряжения (и тока), при котором произошел устойчивый возврат УЗ, за-

носится в память устройства.

8.3.3.5 Несколько раз повторить п. 8.3.3.3, п.8.2.3.3.4. При каждом срабатывании и

возврате в память устройства будут заноситься значения напряжения и тока срабатывания и
возврата.

8.3.3.6 Нажать кнопку «Стоп».
8.3.3.7 Перейти в просмотр результатов испытаний (см. п. 8.2.2). В архиве хранятся

средние значения напряжений и токов срабатывания и возврата по последним (не более 10)
измерениям и значение коэффициента возврата. В архиве также хранятся результаты по-
следних (не более 10) измерений и разброс значений срабатывания и возврата, т.е. разность
между максимальным и минимальным значением (см. приложение Г).

8.3.3.8 Токи срабатывания токовых защит проверяются аналогичным образом. Токо-

вые обмотки подключаются к выходам «

∼I1 = 0…100 А».

8.3.3.9 Если включен выключатель «Фиксация», то значения напряжения и тока сра-

батывания (возврата) фиксируются на индикаторе. В нижней строке индикатора выводится
сообщение «Срабатывание» («Возврат»). Для отображения изменения текущих значений
тока и напряжения необходимо повторно нажать кнопку «Пуск».

8.3.3.10 Если в процессе испытания защиты необходимо снять напряжение с выхо-

дов канала 1 через заданную выдержку времени относительно появления внешнего сигнала,

БПВА.418110.001 РЭ

то данный сигнал необходимо подать на вход «Останов таймера». С помощью уставок (см. п.
8.2.1.9) задается внешний останов канала 1, значение задержки («Задер. останова») и тип
сигнала на входе «Останов таймера», при обнаружении которого будет сниматься выходное
напряжение.

8.3.4 Измерение временных характеристик в режиме 1
Процесс измерения времени запускается либо по нажатию кнопки «Пуск. Измерение

времени», если устройство находилось в состоянии «Стоп» или «Стоп. Измерение времени»,
либо по нажатию кнопки «Стоп. Измерение времени», если устройство находилось в состоя-
нии «Пуск» или «Пуск. Измерение времени».

8.3.4.1 Подключить обмотки проверяемой защиты к соответствующему выходу ка-

нала 1.

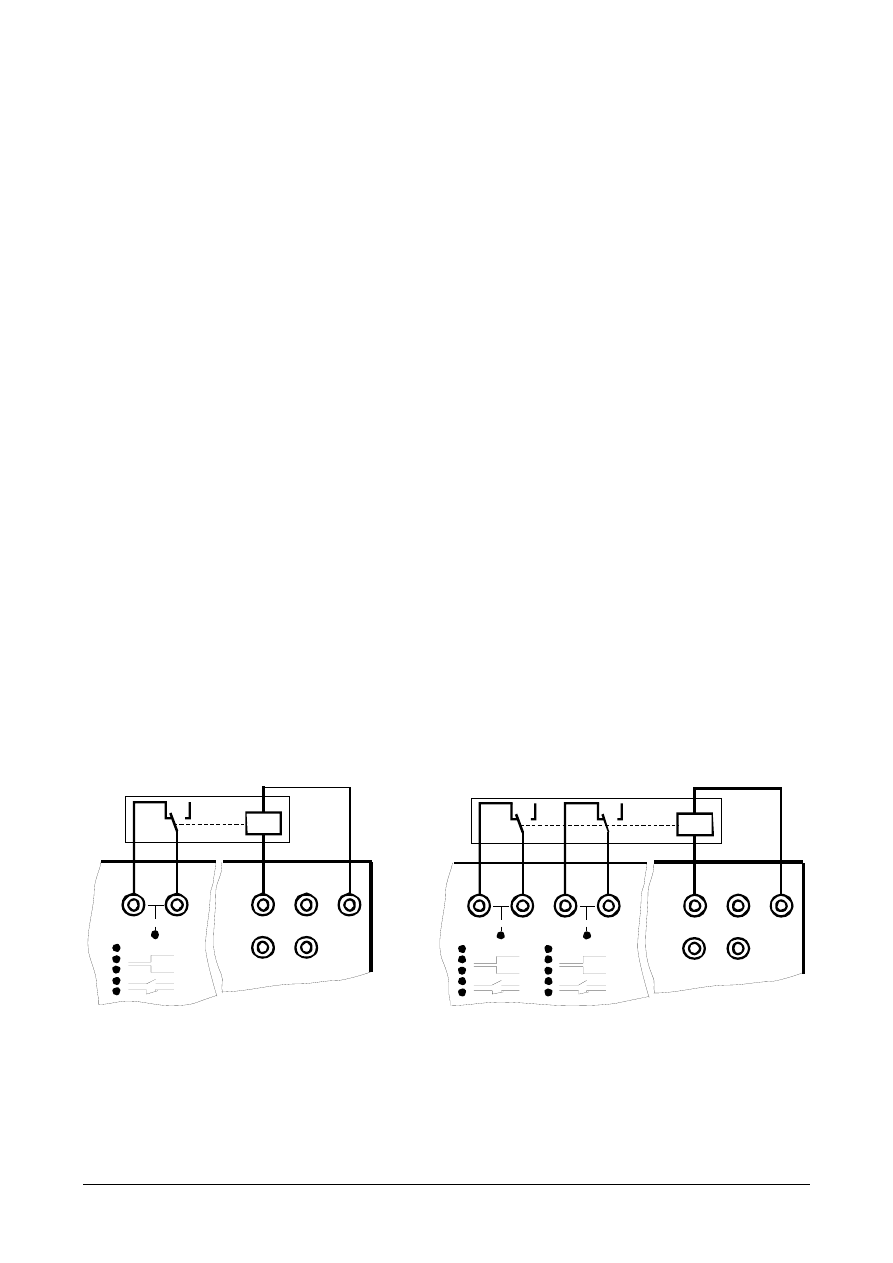

8.3.4.2 В случае измерения времени срабатывания и возврата подключить контакты

реле к входам внешних сигналов «Запуск таймера» или «Останов таймера». Запрограммиро-
вать внутренний пуск отсчета времени (см. п. 8.2.1.11). В этом случае оба входа будут равно-
значны. Время срабатывания, время возврата и длительность замкнутого состояния
контактов измеряются по каждому из входов.

8.3.4.3 Запрограммировать тип входного сигнала используемого входа на изменение

состояния  «сухих»  контактов  (см.  п. 8.2.1.15.). В  этом  случае  время  срабатывания  будет
измеряться  с  момента  подачи  напряжения  на  выход  устройства  до  обнаружения  на  входах
внешних  сигналов  изменения  состояния  контактов.  Время  возврата  будет  измеряться  с  мо-
мента снятия напряжения с выхода устройства до момента обнаружения на входах внешних
сигналов обратного изменения состояния контактов.

8.3.4.4 Запрограммировать время ожидания срабатывания и возврата больше пас-

портных значений времени срабатывания и возврата проверяемой защиты. При измерении
длительности замкнутого состояния временно-замыкающего контакта программируемое
время ожидания срабатывания должно быть больше суммарного значения ожидаемого вре-
мени срабатывания и ожидаемой длительности замкнутого состояния контакта.

8.3.4.5 Нажать кнопку «Пуск». С помощью ручки регулятора «Регулировка напря-

жения, тока» выставить номинальное напряжение (ток) для проверяемого устройства защиты
или 1,1 значения напряжения (тока) срабатывания. Нажать кнопку «Стоп».

≅U1 = 0...300 В

∼I1 = 0...100 А

100 A

10 A

б)

Запуск таймера

Контакт

Внутренний

УЗ

≅U1 = 0...300 В

∼I1 = 0...100 А

100 A

10 A

а)

Запуск таймера

Контакт

Внутренний

УЗ

Останов таймера

Контакт

Внутренний

Рисунок 5 – Измерение временных характеристик

8.3.4.6 Для измерения времени срабатывания и длительности замкнутого состояния

временно-замыкающего контакта нажать кнопку «Пуск. Измерение времени». На выходные
клеммы канала подается напряжение и начинается отсчет времени, о чем свидетельствует
мигающий светодиод, находящийся в поле кнопки «Пуск. Измерение времени».

БПВА.418110.001 РЭ

Если за время ожидания срабатывания на входах «Запуск таймера» или «Останов

таймера» не обнаружено изменение состояния контактов, то на индикатор выводится сооб-
щение «Нет срабатывания». Измерение времени прекращается. Светодиод «Пуск. Измерение
времени» горит равномерно. На выходных клеммах канала присутствует напряжение.

При обнаружении срабатывания по одному из входов на индикатор выводится время

срабатывания  с  указанием  номера  входа.  До  завершения  времени  ожидания  срабатывания
процесс  измерения  времени  будет  продолжаться  (светодиод  мигает),  с  целью  измерения
времени  срабатывания  по  второму  входу  и  времени  замкнутого  состояния  контактов  по
первому и второму входам.

8.3.4.7 Если измерение времени срабатывания определяется по одному входу внеш-

них  сигналов  (см.  рис. 5а),  то  после  обнаружения  срабатывания  УРЗА  повторно  нажать
кнопку  «Пуск.  Измерение  времени».  Процесс  измерения  времени  прекращается.  На  выход-
ных  клеммах  канала  присутствует  напряжение.  На  индикаторе  отображается  значение  вре-
мени срабатывания (tс).

8.3.4.8 Если после определения времени срабатывания процесс измерения не оста-

новлен и обнаружен возврат на сработанном входе, то на индикатор выводится значение
длительности замкнутого состояния временно-замыкающего контакта. Процесс измерения
времени продолжается. Для его остановки необходимо повторно нажать кнопку «Пуск. Из-
мерение времени». На выходных клеммах канала присутствует напряжение. На индикаторе
отображается значение времени срабатывания (tс) и времени замкнутого состояния времен-
но-замыкающего контакта (tи).

8.3.4.9 Если за время ожидания обнаружено срабатывание только по одному из вхо-

дов, то процесс измерения прекращается, а на индикатор кроме зафиксированного времени
выводится сообщение, что по второму входу время срабатывания больше уставки времени
ожидания. На выходных клеммах канала присутствует напряжение.

8.3.4.10 Для измерения времени возврата нажать кнопку «Стоп. Измерение време-

ни». С выходных клемм канала снимается напряжение и начинается отсчет времени, о чем
свидетельствует мигающий светодиод, находящийся в поле кнопки «Стоп. Измерение вре-
мени».

Время возврата измеряется только по тем входам, на которых было зафиксировано

срабатывание.

Если за время ожидания возврата изменение состояния контактов не обнаружено, то

на индикатор выводится сообщение «Нет возврата».

8.3.4.11 Если обнаружено изменение состояния контактов, то фиксируется значение

времени возврата. Измерение времени прекращается. Светодиод «Стоп. Измерение времени»
горит равномерно. На индикатор выводятся значения времени срабатывания и времени воз-
врата.

8.3.4.12 Зафиксированные значения времени срабатывания, возврата, длительности

замкнутого состояния временно-замыкающего контакта и значения тока и напряжения, при
которых они были зафиксированы, заносятся в память устройства и хранятся в архиве (см.
приложение Г).

8.3.4.13 Для измерения разновременности срабатывания контактов подключить одну

пару контактов к входу «Запуск таймера», а вторую пару контактов – к входу «Останов тай-
мера» (см. рис. 5б).

8.3.4.14 Процесс измерения времени срабатывания осуществляется по каждому вхо-

ду независимо и аналогичен описанному в п.п. 8.3.4.1…8.3.4.9.

На индикатор выводятся значения времени срабатывания с указанием номера входа:

первый номер (tс1) соответствует входу «Запуск таймера», второй (tс2) – входу «Останов
таймера».

БПВА.418110.001 РЭ

При измерении времени замкнутого состояния временно-замыкающего контакта по

двум входам на индикатор выводится только время срабатывания. Длительность замкнутого
состояния фиксируется в памяти и может быть просмотрена в архиве.

8.3.4.15 Измерение времени возврата также осуществляется по каждому входу ана-

логично п. 8.3.4.10, п. 8.3.4.11.

На индикатор выводятся значения времени возврата с указанием номера входа.
Если при измерении времени срабатывания по обоим входам зафиксирован возврат,

то процесс измерения времени возврата не запускается. Светодиод «Стоп. Измерение време-
ни» сразу горит равномерно. На индикатор выводятся значения времени замкнутого состоя-
ния контактов по двум входам: «tи1 = Х.ХХХ tи2 = Х.ХХХ»

Повторное нажатие на кнопку «Стоп. Измерение времени» в любой момент измере-

ния времени возврата (мигает светодиод «Стоп. Измерение времени») останавливает процесс
измерения. Устройство остается в состоянии завершенного процесса измерения времени
срабатывания, т.е. светодиод «Стоп. Измерение времени» горит равномерно.

8.3.4.16 Для измерения времени между двумя внешними сигналами подать на вход

«Запуск таймера» сигнал, от которого измеряется задержка, а на вход «Останов таймера» –
сигнал, до которого измеряется задержка.

8.3.4.17 Запрограммировать внешний пуск отсчета времени (см. п. 8.2.1.11). В этом

случае измеряется промежуток времени между моментом появления заданного типа сигнала
на входе «Запуск таймера» (см. п. 8.2.1.15) и моментом появления заданного типа сигнала на
входе «Останов таймера» (см. п. 8.2.1.16).

8.3.4.18 Запрограммировать время ожидания запуска, время ожидания срабатывания

и возврата больше предполагаемых значений.

8.3.4.19 При нажатии кнопки «Пуск. Измерение времени» на выходные клеммы ка-

нала подается напряжение и начинается подсчет времени, о чем свидетельствует мигающий
светодиод «Пуск. Измерение времени».

Если за время ожидания запуска на входе «Запуск таймера» не обнаружен запро-

граммированный тип сигнала, то процесс измерения времени прекращается, напряжение на
выходных клеммах сохраняется, на индикатор выводится сообщение «Нет запуска».

При обнаружении запрограммированного типа сигнала начинается подсчет времени

срабатывания.

Если за время ожидания срабатывания не обнаружен запрограммированный тип сиг-

нала на входе «Останов таймера», то процесс измерения времени прекращается, напряжение
на выходных клеммах сохраняется, на индикатор выводится сообщение «Нет срабатывания».

Если до появления сигнала на входе «Запуск таймера» обнаружен сигнал на входе

«Останов таймера», то на индикатор выводится сообщение «tc1>tc2».

Если в течение времени ожидания срабатывания обнаружен запрограммированный

тип сигнала на входе «Останов таймера», то процесс измерения времени прекращается, рав-
номерно горит светодиод «Пуск. Измерение времени», измеренное значение времени сраба-
тывания фиксируется в памяти устройства и на индикаторе, напряжение на выходных
клеммах сохраняется.

Отсчет времени производится от первого запрограммированного фронта на входе

«Запуск таймера» до первого запрограммированного фронта на входе «Останов таймера».
Остальные фронты на обоих входах игнорируются.

8.3.4.20 Для определения времени возврата при внешнем пуске необходимо запро-

граммировать входы «Запуск таймера» и «Останов таймера» на фиксацию изменения состо-
яния входа.

Процесс измерения времени возврата алогичен описанному в п.8.3.4.19 с той лишь

разницей, что он запускается по кнопке «Стоп. Измерение времени».

8.3.4.21 Для определения средних значений времени срабатывания, возврата и вре-

мени замкнутого состояния контактов используется циклический режим измерения.

БПВА.418110.001 РЭ

8.3.4.22 Уставкой «Пуск канала 1» задать циклический режим (см. п. 8.2.1.5). Задать

количество циклов. Задать длительность сигнала, превышающую сумму ожидаемых времен
срабатывания и замкнутого состояния контактов. Задать длительность паузы, превышающую
ожидаемое время возврата.

8.3.4.23 Запустить циклического режима нажатием кнопки «Пуск. Измерение време-

ни».  Устройство  автоматически  выполняет  заданное  число  циклов  измерения  времени.  В
течение заданного времени (длительность сигнала) на выходные клеммы подается напряже-
ние. Измеряется время срабатывания и время замкнутого состояния контактов по двум вхо-
дам. Мигает светодиод «Пуск. Измерение времени». Затем, на заданное время (длительность
паузы) напряжение с выходных  клемм снимается. Измеряется время возврата по двум вхо-
дам. Мигает светодиод «Стоп. Измерение времени». На индикатор кроме измеренных значе-
ний  параметров  выводится  количество  оставшихся  циклов.  По  окончанию  циклического
режима на индикаторе остаются значения, зафиксированные в последнем цикле. Устройство
остается  в  состоянии  завершенного  режима  «Стоп.  Измерение  времени»,  т.е.  равномерно
горит соответствующий светодиод.

8.3.4.24 Циклический режим останавливается либо при выполнении всех циклов, ли-

бо по кнопке «Стоп», либо при переходе в другой режим. В последнем случае в архиве со-
храняются результаты только по завершенным циклам.

8.3.4.25 Результаты измерений циклического режима заносятся в память устройства.

В архиве хранятся средние значения времени срабатывания, возврата или времени замкнуто-
го состояния временно-замыкающего контакта и величины разбросов измеренных значений
в последних циклах (не более 10), а также значения времени срабатывания, возврата, замкну-
того состояния в каждом измерении и при каких значениях тока и напряжения они были
зафиксированы (см. приложение Г).

8.3.4.26 Для дистанционного управления процессом измерения времени предназна-

чен вход «Внешний пуск».

Если вход запрограммирован на замыкание контакта или на размыкание контакта, то

при подаче заданного типа сигнала устройство выполняет те же действия, что и при нажатии
на кнопку «Пуск. Измерение времени».

Если вход запрограммирован на изменение состояния, то при замыкании контакта

устройство выполняет те же действия, что и при нажатии на кнопку «Пуск. Измерение вре-
мени», а при размыкании контакта – те же действия, что и при нажатии на кнопку «Стоп.
Измерение времени».

8.3.5 Регулировка и измерение формируемых величин в режиме 2
8.3.5.1 При выборе канала 2 включается светодиод «Канал 2». В нижней строке ин-

дикатора выводятся значения величины, формируемой на выходе канала 2 и выбираемой с
помощью переключателя «Выход» (см. п. 6.2.4.1). В верхней сроке индикатора отображают-
ся значения опорного сигнала, выбираемого с помощью переключателя «Опорный сигнал»
(см. п 6.2.4.2).

8.3.5.2 Для обеспечения возможности изменения формируемого напряжения скачком

или с заданной скоростью от одного значения до другого устройство имеет два состояния
формирования выходного напряжения: «нормальное» и «аварийное». Для каждого состояния
с помощью кнопок грубой и точной регулировки выставляются значения параметров выход-
ного сигнала. Эти значения фиксируются в памяти устройства. При переходе в «нормальное»
состояние или «аварийное» на выходе канала формируется сигнал с соответствующими
параметрами.

8.3.5.3 Регулировка параметров выходного сигнала возможна только в состоянии

формирования «нормального» или «аварийного» напряжения. Для перехода в указанные
состояния необходимо нажать соответствующую кнопку. Состояние, в котором находится
канал, указывается горящим светодиодом.

Устройство проверки средств релейной защиты Нептун-3. Руководство - часть 2
