Радиостанция РВС-1-01. Руководство - часть 2

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

2 1

приемника даже при больших сигналах, что так же увеличивает

динамический диапазон и устойчивость к помехам. Микросхема

преобразователя обеспечивает аналого-цифровое преобразование и

содержит в своем составе МШУ, второй смеситель, фильтр, АЦП. В

сигнальном процессоре происходит демодуляция сигнала и после чего в

виде оцифрованного потока выдается в САУ. Так же в сигнальном

процессоре обрабатывается речевой поток, предназначенный для передачи.

Через кодек цифровой поток попадает на модуляционный вход ГУН. ВЧ-

сигнал через предусилитель и усилитель мощности выдается в антенну. Для

контроля падающей и отраженной волны служит ответвитель. Из падающей

волны аналоговым способом формируется сигнал для АРМ, из падающей и

отраженной вычисляется значение КСВ антенны.

1.5.5 Приемопередатчик ПП-2 предназначен для преобразования

низкочастотных информационных цифровых и аналоговых сигналов в

радиочастотные сигналы УКВ диапазона, их передачу (прием) через

антенну. Структурная схема представлена на рисунке 5.

DAC

ADC

CPU

DATA

МОД.

U.REG

TUTS.T
TUTS.R

УМ

АТТ

ПРЕСЕЛЕКТОР

ПИП

СИНТЕЗАТОР

RX/TX

151.725-156МГц

-20дБ

ГШ

УПЧ

X/Y

DSP

44.775МГц

Рисунок 5

СМ

ЦВИЯ.464514.005-01 РЭ РВС-1-01

2 2

ПП-2 работает в режиме симплексной связи и состоит из следующих

узлов:

- приемник;

- синтезатор;

- передатчик;

- ПИП;

- схема контроля;

- схема цифровой обработки сигналов.

Приемник выполнен по схеме супергетеродина с двойным

преобразованием частоты. При ухудшении помеховой обстановки на входе

приемника может включаться аттенюатор на минус 20 дБ или изменяться

коэффициент усиления преселектора. После фильтрации на промежуточной

частоте сигнал поступает на специализированную микросхему, где

преобразуется во вторую промежуточную частоту, которая оцифровывается

и поступает на DSP для демодуляции. Демодулированный сигнал по

последовательному интерфейсу передается в САУ. Подавитель импульсных

помех ПИП служит для устранения влияния импульсных помех на канал

приема.

Передатчик состоит из усилителя мощности, на который подается

сигнал

синтезатора

частоты.

Аттенюатором,

управляемым

микроконтроллером, можно изменять уровень мощности отдаваемой в

антенну.

Схема контроля обеспечивает проверку ПП-2. Приемник проверяется

на уровне чувствительности генератором шума ГШ.

1.5.6 Пульт управления ПУ представляет собой оконечное устройство

ввода-вывода речевой информации. ПУ предназначен для управления

работой радиостанции, отображения ее состояния с помощью графического

ЖКИ индикатора и светодиодных индикаторов и ведения переговоров с

помощью трубки МТТ, микрофона, встроенного громкоговорителя, а также

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

2 3

конфигурирования параметров радиостанции. Структурная схема ПУ

представлена на рисунке 6.

Работает пульт следующим образом: речевые сигналы от трубки МТТ

или встроенного микрофона МКФ поступают на кофидек, где производится

их оцифровка. Цифровой сигнал через схему управления поступает на

микросхему линейного интерфейса, аналогичную ИПУ САУ, которая

преобразует этот сигнал в линейный код и передает в линию связи на блок

БАРС. Принимаемый по двухпроводной линии связи линейный код от БАРС,

преобразуется схемой линейного интерфейса в цифровой код и через схему

управления передается на кофидек, где преобразуется в речевой сигнал,

который подается на МТТ и через усилитель низкой частоты УНЧ на

встроенный в ПУ громкоговоритель. Линейный контроллер через схему

управления и линейный интерфейс производит обмен служебной

информацией с блоком БАРС, а микроконтроллер МК производит опрос

клавиш пульта ПУ и обеспечивает вывод информации на встроенный

индикатор.

1.5.7 Локомотивный источник питания ЭПЛ-50/110 устанавливается в

локомотивном варианте радиостанции и обеспечивает электропитанием

устройства радиостанции при подключении к бортовой сети локомотива

напряжением от 35 до 155В. Источник имеет два независимых канала. При

отказе одного из каналов, радиостанция автоматически запитывается от

второго. Структурная схема ЭПЛ-50/110 представлена на рисунке 7.

Линейный

интерфейс

К БАРС

Схема

управления

Линейный

контроллер

МК

Клавиатура

Кофидек

Индикатор

К МТТ

УНЧ

МКФ

Рисунок 6

Громкого-

воритель

ЦВИЯ.464514.005-01 РЭ РВС-1-01

2 4

1.5.8 Возимый источник питания ЭПВ-12/24 устанавливается в возимом

варианте радиостанции и обеспечивает электропитанием устройства

радиостанции при подключении к бортовой сети напряжением от 10 до 32В.

Источник имеет два независимых канала. При отказе одного из каналов,

радиостанция автоматически запитывается от второго. Структурная схема

аналогична ЭПВ-12/24 представлена на рисунке 8.

1.6 Маркировка

1.6.1 Место и способ нанесения и содержание маркировки в

соответствии с конструкторской документацией на радиостанцию и

составные части радиостанции.

На изделиях ПУ и АнСУ-В имеются таблички с маркировкой товарного

знака предприятия-изготовителя, наименования изделия, даты изготовления

и заводского номера. На изделии БАРС имеется две таблички:

- на первой табличке - маркировка товарного знака предприятия-

изготовителя, знака сертификата соответствия согласно ГОСТ Р 50460,

наименования радиостанции РВС-1 соответствующего исполнения, даты

изготовления (месяц, год) и заводского номера радиостанции;

DС/DC

DC /DC

УЗ

=(35...155)В

+13В

Рисунок 7

Фильтр

VD1

VD2 VD3

DС/DC

DC /DC

УЗ

=(10...32)В

+13В

Рисунок 8

Фильтр

VD1

VD2 VD3

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

2 5

- на второй табличке - маркировка товарного знака предприятия-

изготовителя, наименования изделия БАРС соответствующего исполнения,

даты изготовления (месяц, год) и заводского номера изделия БАРС.

1.6.2 Маркировка обеспечивает устойчивость к внешним воздействиям

в течение всего срока эксплуатации.

1.6.3 Маркировка транспортной тары соответствует требованиям

ГОСТ 14192. На транспортную тару нанесены: знак сертификата

соответствия согласно ГОСТ Р 50460, дата проведения упаковки и

манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги», «Верх»,

а также основные, дополнительные и информационные надписи по

ГОСТ 14192.

1.7 Упаковка

1.7.1 Упаковка обеспечивает сохранность радиостанции при

транспортировании и хранении в условиях, оговоренных в разделе 5

настоящего РЭ.

1.7.2 Изделия и комплект эксплуатационной документации упакованы в

пакеты из полиэтиленовой пленки ГОСТ 10354 и уложены в один ящик.

1.7.3 Под крышку ящика вложена упаковочная ведомость. Упаковочная

ведомость содержит следующие данные:

- наименование предприятия-изготовителя;

- наименование и обозначение изделия, его заводской номер;

- подпись и штамп, представителя отдела технического контроля;

- подпись упаковщика;

- месяц и год упаковки изделия;

- количество ящиков.

1.7.4 Ящик упаковки обвит стальной лентой М-0,4 ГОСТ 3560 и

опломбирован службой технического контроля. Пломбы должны быть

защищены от механических повреждений.

1.7.5 Антенны диапазона МВ поставляются в таре завода-изготовителя.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

2 6

2 Использование по назначению

2.1 Эксплуатационные ограничения

2.1.1 Технические характеристики, несоблюдение которых может

привести к выходу из строя радиостанции РВС-1, приведены в таблице 7.

Таблица 7

Норма

Параметры

Ед.

изме-

рения

мини-

мальная

номинальная

макси-

мальная

1 Рабочая температура
2 Предельная температура
3 Амплитуда ускорения при
синусоидальной вибрации в диапазоне
частот (10-100) Гц
4 Пиковое ударное ускорение при
длительности удара 6 мс

° С
° С

- 40

-55

+55
+65

5 Напряжение питания локомотивного
варианта
6 Напряжение питания возимого
варианта

50; 75; 110

12; 24

155

П р и м е ч а н и е - ЖК индикатор пульта управления обеспечивает

отображение информации при температуре до минус 20° С.

2.1.2 Температура наружных поверхностей всех узлов радиостанций во

время работы при нормальных климатических условиях не более 45 ° С.

2.1.3 Для сохранения точностных характеристик схемы оценки КСВ в

диапазоне УКВ рекомендуется длину ВЧ фидера, идущего к антенне,

выполнять кратной 0,64 м кабелем РК-50-7-11.

2.1.4 Держатель дополнительного пульта управления ПД должен иметь

надежный гальванический контакт с металлическим корпусом (или

металлическим каркасом) локомотива (подвижного объекта).

2.2 Подготовка радиостанции к использованию

2.2.1 Общие указания

2.2.1.1 Технический персонал, производящий работы по монтажу,

настройке и эксплуатации радиостанции, должен быть ознакомлен с

настоящим РЭ, а также аттестован по "Правилам технической эксплуатации

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

2 7

электроустановок потребителей и правилам техники безопасности при

эксплуатации

электроустановок

потребителей"

утвержденным

Госэнергонадзором для электроустановок до 1000 В.

2.2.1.2 Произвести внешний осмотр упаковки, проверить наличие

пломб, распаковать радиостанцию. После извлечения радиостанции из

тарных ящиков проверить:

- комплектность согласно упаковочных листов;

- наличие пломб завода-изготовителя на блоках и устройствах;

- механическую целостность блоков и устройств, отсутствие

механических повреждений и очагов коррозии;

2.2.1.3 Перед включением радиостанции в сеть заземлить блок БАРС.

Смену предохранителей производить после выключения радиостанции.

ЗАПРЕЩАЕТСЯ:

- ПРОВЕДЕНИЕ РАБОТ С АНТЕННАМИ ПРИ НАХОЖДЕНИИ

ЛОКОМОТИВА ПОД КОНТАКТНОЙ СЕТЬЮ;

- РАБОТА РАДИОСТАНЦИИ ПРИ НЕИСПРАВНОСТЯХ В АНТЕННО-

ФИДЕРНОМ ТРАКТЕ;

- БЕСПОРЯДОЧНОЕ МАНИПУЛИРОВАНИЕ ОРГАНАМИ УПРАВЛЕНИЯ

РАДИОСТАНЦИИ;

- ПРИ РАБОТАЮЩЕЙ РАДИОСТАНЦИИ НАХОДИТЬСЯ ВБЛИЗИ АНТЕНН,

ПРОИЗВОДИТЬ ИХ НАСТРОЙКУ, ОБСЛУЖИВАНИЕ ИЛИ РЕМОНТ.

2.2.1.4 Установка радиостанции на объекте производится по типовому

проекту, утвержденному в установленном порядке, в соответствии с

монтажными чертежами радиостанции и антенн в местах, удобных для

замены блоков. При работе на общую антенну с модемом аппаратуры КЛУБ

учитывать рекомендации приложения Ж.

ЗАПРЕЩАЕТСЯ УСТАНОВКА БЛОКОВ РАДИОСТАНЦИИ ОКОЛО

ОТОПИТЕЛЬНЫХ

УСТРОЙСТВ

ИЛИ

СИЛОВЫХ

АГРЕГАТОВ

НА

РАССТОЯНИИ МЕНЕЕ 1,5 М! МОНТАЖ НА РАССТОЯНИИ МЕНЕЕ 1,5 М ОТ

СИЛОВЫХ

АГРЕГАТОВ

ДОПУСКАЕТСЯ

ТОЛЬКО

ПРИ

НАЛИЧИИ

МЕТАЛЛИЧЕСКОЙ

СТЕНКИ

(ПЕРЕГОРОДКИ)

МЕЖДУ

БЛОКАМИ

ЦВИЯ.464514.005-01 РЭ РВС-1-01

2 8

РАДИОСТАНЦИИ И СИЛОВЫМИ АГРЕГАТАМИ, ИМЕЮЩЕЙ СОЕДИНЕНИЕ

С ОБЩИМ КОРПУСОМ ЛОКОМОТИВА.

2.2.1.5 Пульты ПУ и ПД размещаются в кабине машиниста. Раму

амортизационную блока БАРС устанавливать горизонтально, без заметных

перекосов и закреплять с помощью болтов и гаек с приспособлениями,

исключающими их раскручивание (разрывные или корончатые шайбы,

контргайки).

2.2.1.6 Установка и монтаж антенн производится в соответствии с

проектом размещения на локомотиве. Антенну устанавливать на крыше

локомотива так, чтобы металлические детали локомотива не заслоняли

антенну в направлении связи, а нижнее основание антенны имело надежный

электрический контакт с корпусом.

2.2.1.7 Кабели, не входящие в комплект поставки радиостанции,

изготавливаются потребителем в соответствии с настоящим руководством по

эксплуатации и проектом размещения радиостанции на объекте. Схема

подключения радиостанций РВС-1-01 и РВС-1-04 приведена на рисунке И.1

приложения И, радиостанций РВС-1-02 и РВС-1-05 приведена на рисунке К.1

приложения К.

При изготовлении и прокладке кабелей учитывать следующее:

- сечение проводов сети постоянного тока и шин заземления должно

быть не менее 1,5 мм

;

- не допускается прокладывать кабели вблизи острых кромок, а также

устройств и труб с температурой выше +60 ºС;

- через каждый промежуток от 0,3 до 0,5 м кабели крепить монтажными

скобами, предварительно подложив под них изоляционные прокладки.

Допускается крепление кабелей другими способами, обеспечивающими

надежное крепление;

- монтаж цепей, соединяющих блок БАРС с пультами ПУ, выполнять

кабелем из комплекта поставки или экранированными витыми парами

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

2 9

сечением не менее 0,35 мм

, заземление экранов производить с одного

конца линии связи.

2.2.2 Установка блока БАРС

2.2.2.1

Общий вид блока БАРС показан на рисунках 9,10. Конструкция

блока БАРС допускает установку, как на вертикальную, так и на

горизонтальную поверхность. Габаритные и установочные размеры блока

БАРС при установке на вертикальную поверхность, а также разделка под

установку показаны на рисунках 11, 12. При установке блока на

горизонтальную поверхность руководствоваться рисунками 13 и 14.

При выборе места установки блока БАРС, для удобства эксплуатации,

рекомендуется предусмотреть пространство для обеспечения доступа к

кабелям, соединителям и смены блоков согласно рисункам 15 и 16.

По разметке сделать четыре отверстия диаметром 8,5 мм. В

просверленные отверстия с помощью болтов и гаек (диаметр резьбы М8)

установить основание ЦВИЯ.301314.076 с амортизаторами из

состава

комплекта монтажных частей, который входит в блок БАРС. С помощью

болтов М6х25.48.019 закрепить на основании блок БАРС согласно рисунку 11.

2.2.2.2 Соединить проводом болт заземления, находящийся на нижней

части корпуса источника питания блока БАРС, с контуром защитного

заземления кабелем ЦВИЯ.685611.014.12.

2.2.2.3 Выключить тумблеры питания (перевести в нижнее положение)

на источнике питания блока БАРС.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

3 0

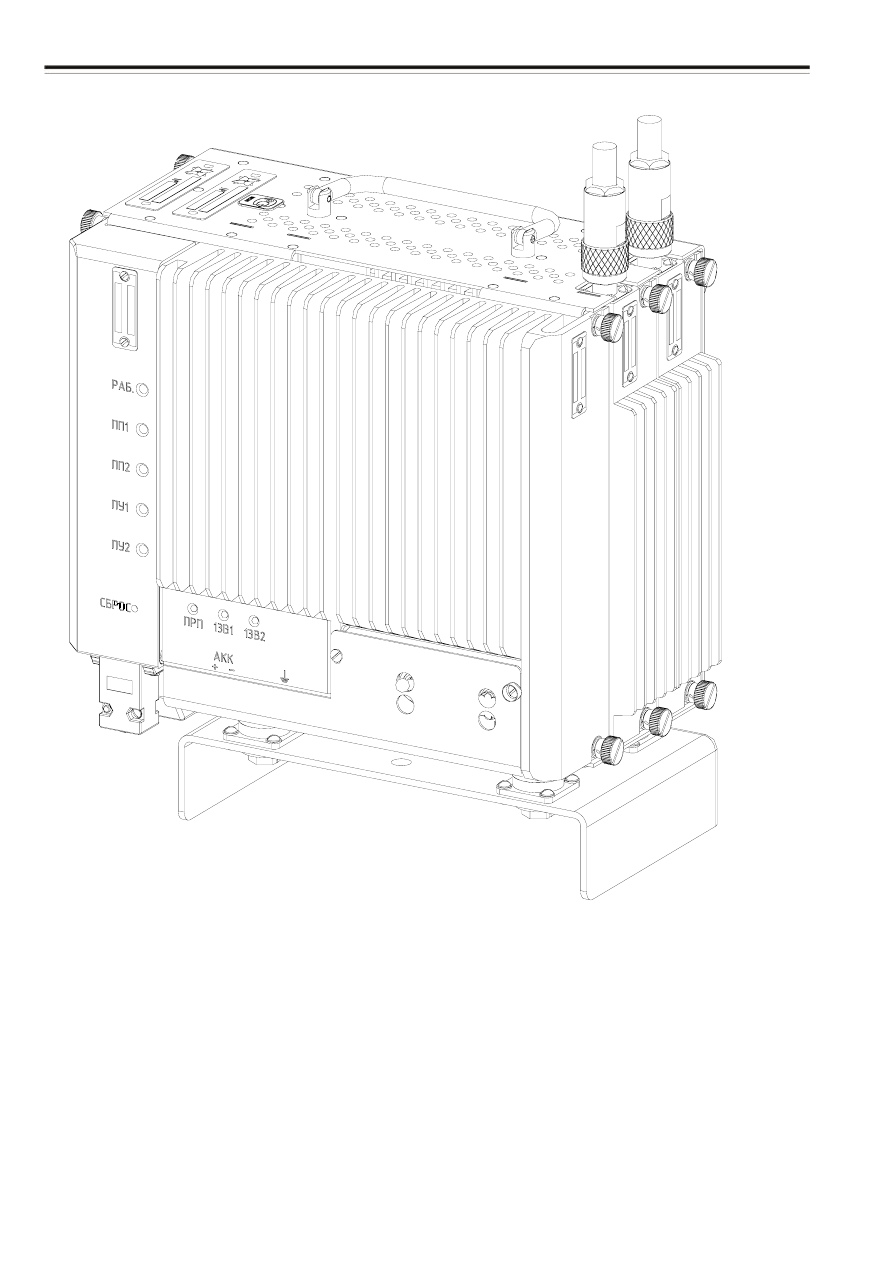

Рисунок 9 - БАРС ЦВИЯ.464514.006. Общий вид

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

3 1

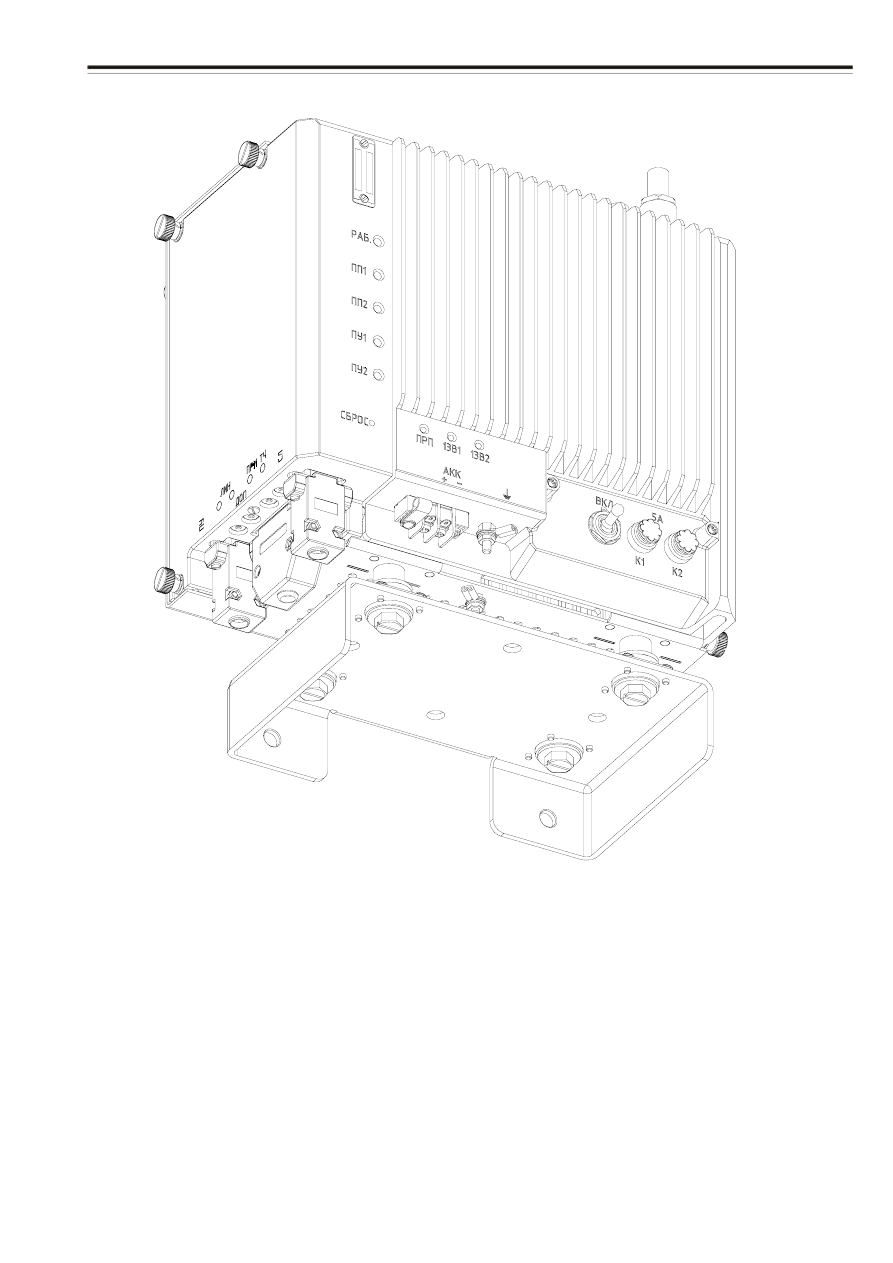

Рисунок 10 - БАРС ЦВИЯ.464514.006. Общий вид

ЦВИЯ.464514.005-01 РЭ РВС-1-01

3 2

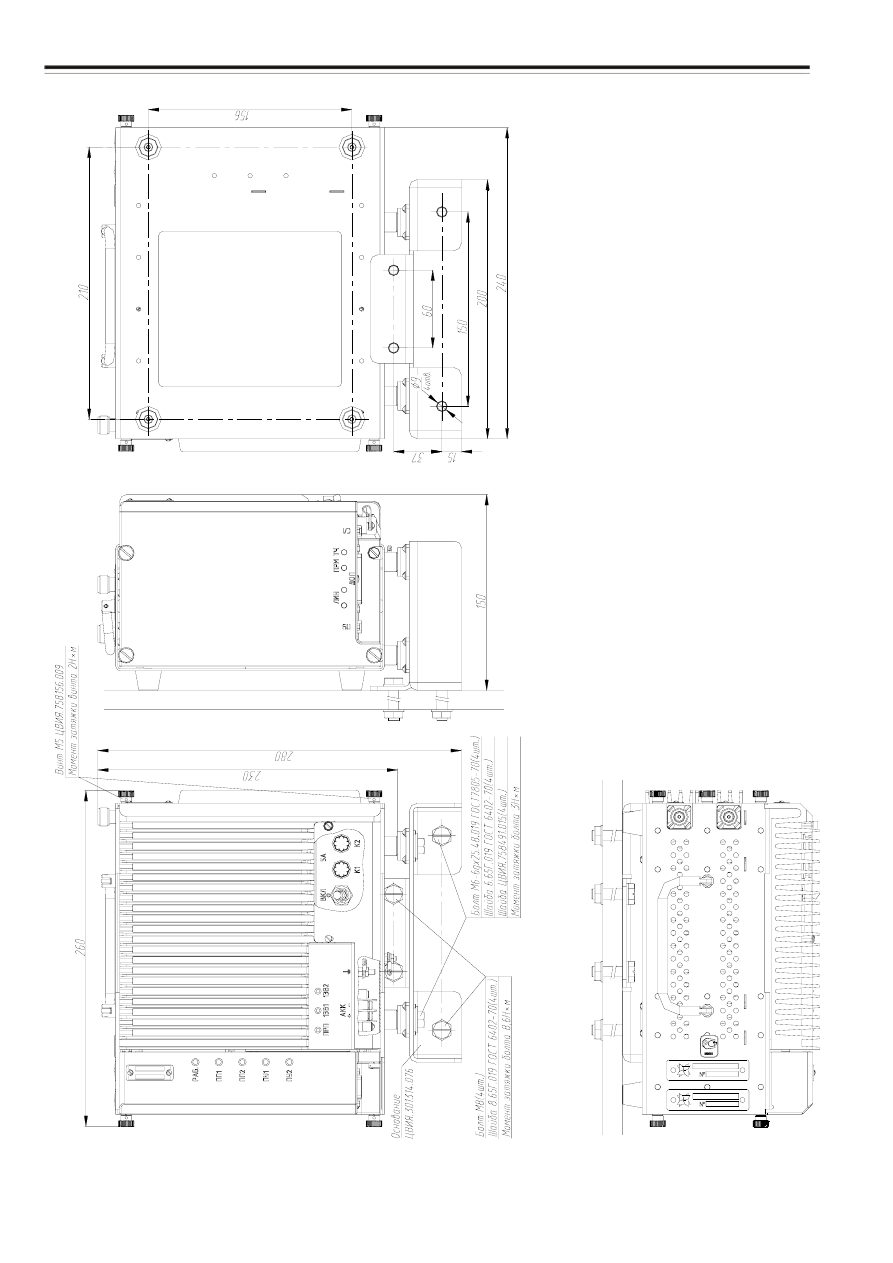

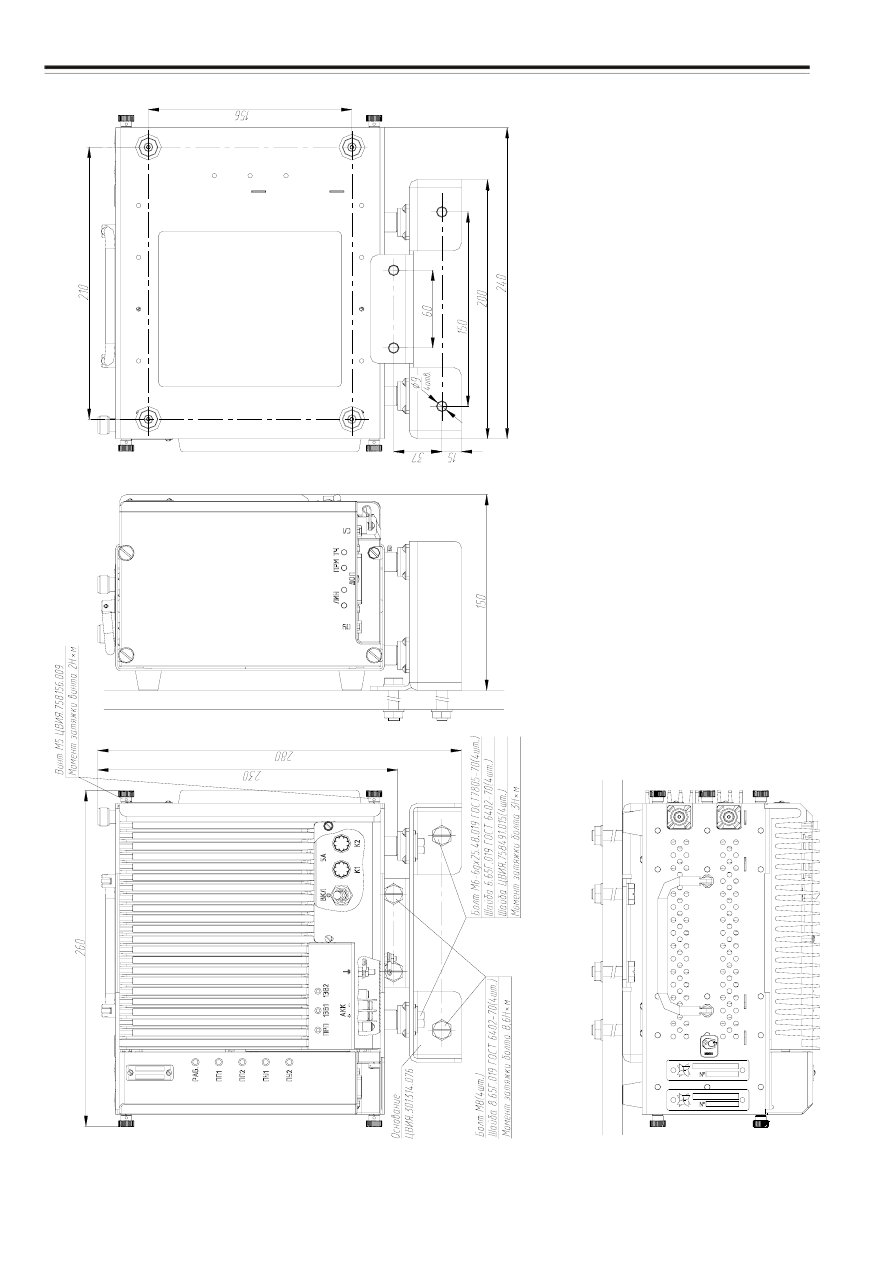

Рисунок

11 -

Вариант

установки

на

вертикальную

поверхность

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

3 3

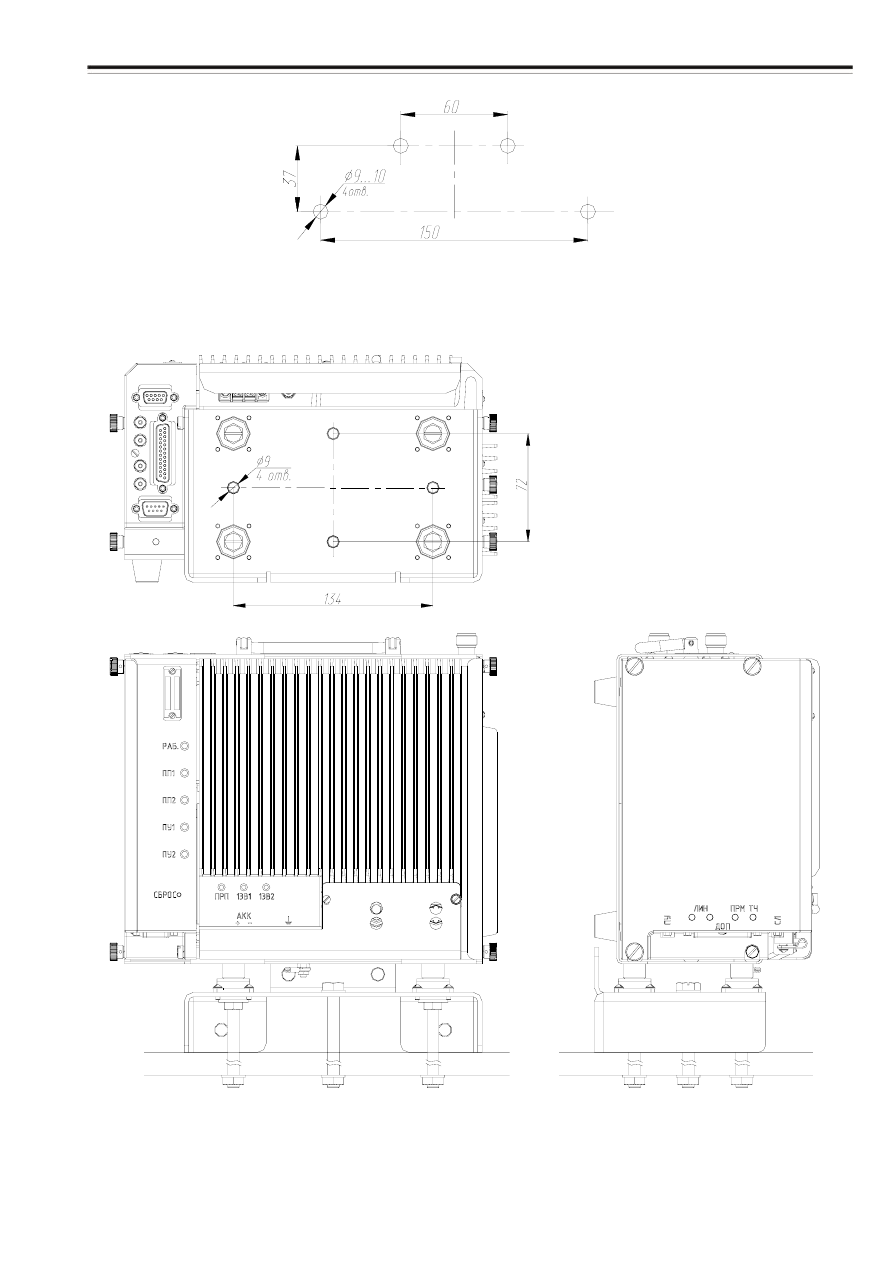

Рисунок 12 - Разметка под место крепления

Рисунок 13 - Вариант установки на горизонтальную поверхность

ЦВИЯ.464514.005-01 РЭ РВС-1-01

3 4

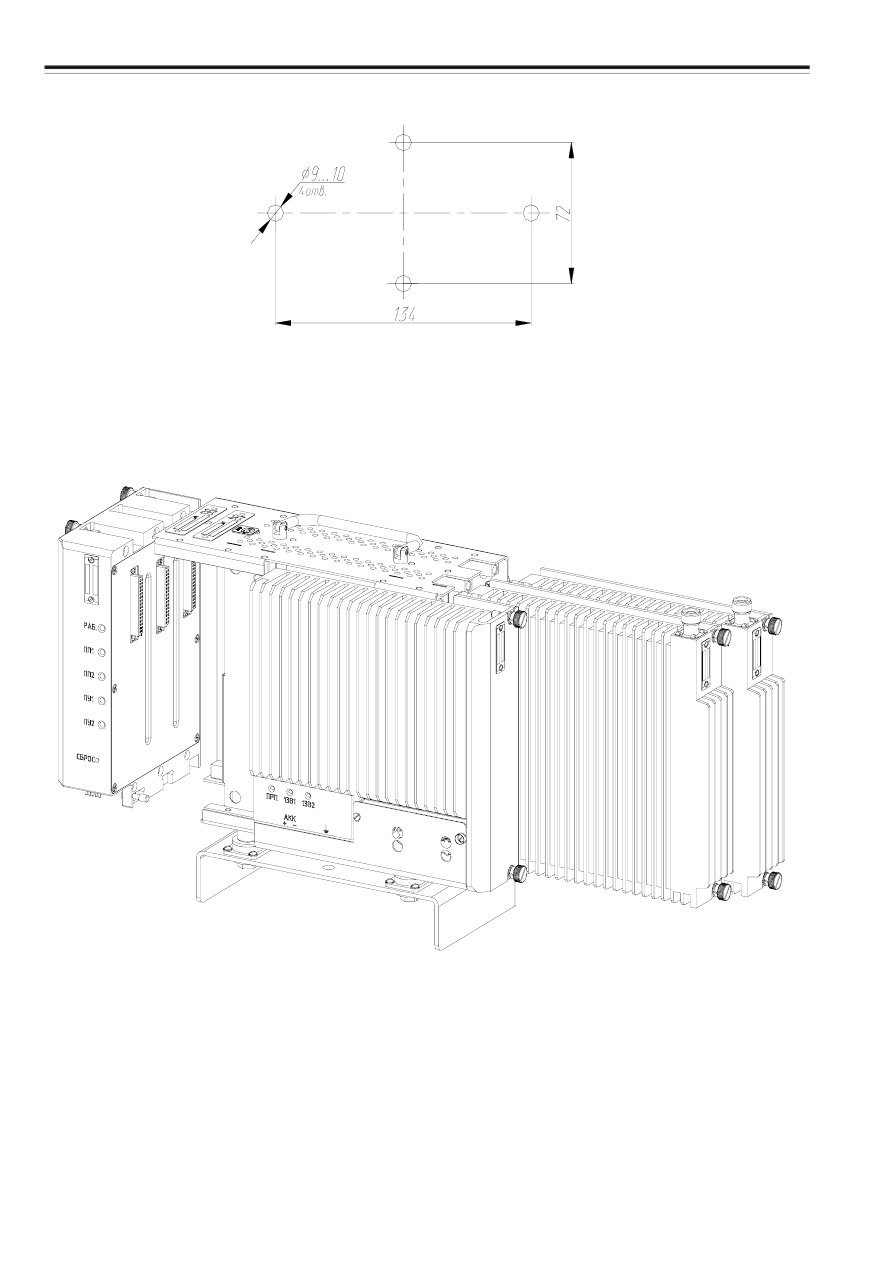

Рисунок 14 - Разметка места крепления на горизонтальную поверхность

Рисунок 15 – Общий вид БАРС с выдвинутыми функциональными блоками

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

3 5

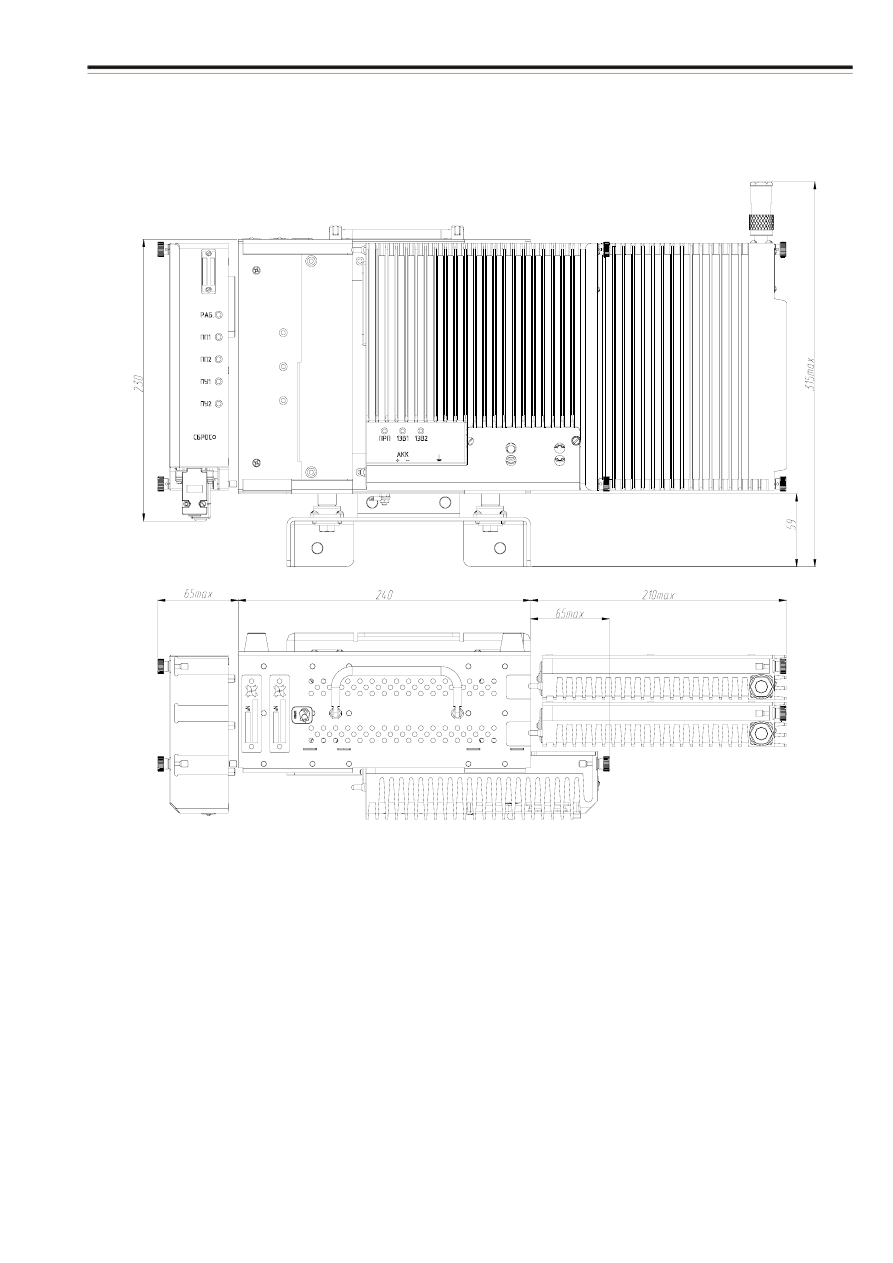

Рисунок 16 – Габаритные размеры БАРС с учетом выдвижения блоков

и стыковки соединителей

ЦВИЯ.464514.005-01 РЭ РВС-1-01

3 6

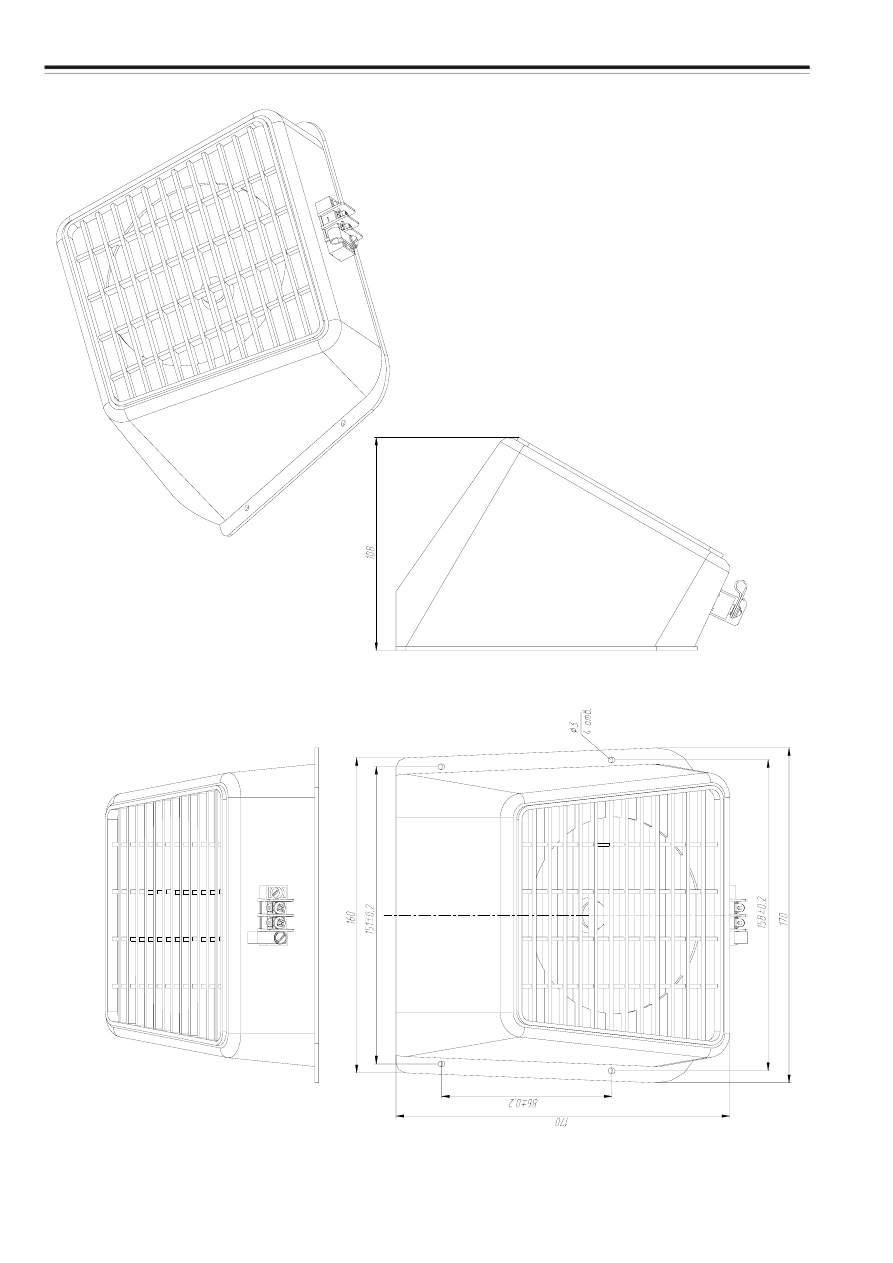

Рисунок

17 –

Установка

громкоговорителя

ЦВИЯ

.431121.008

содержание .. 1 2 3 ..
