Аскон. Интегрированная система проектирования тел вращения КОМПАС-SHAFT 2D. Руководство - часть 11

Часть IV.

Расчет валов и подшипников

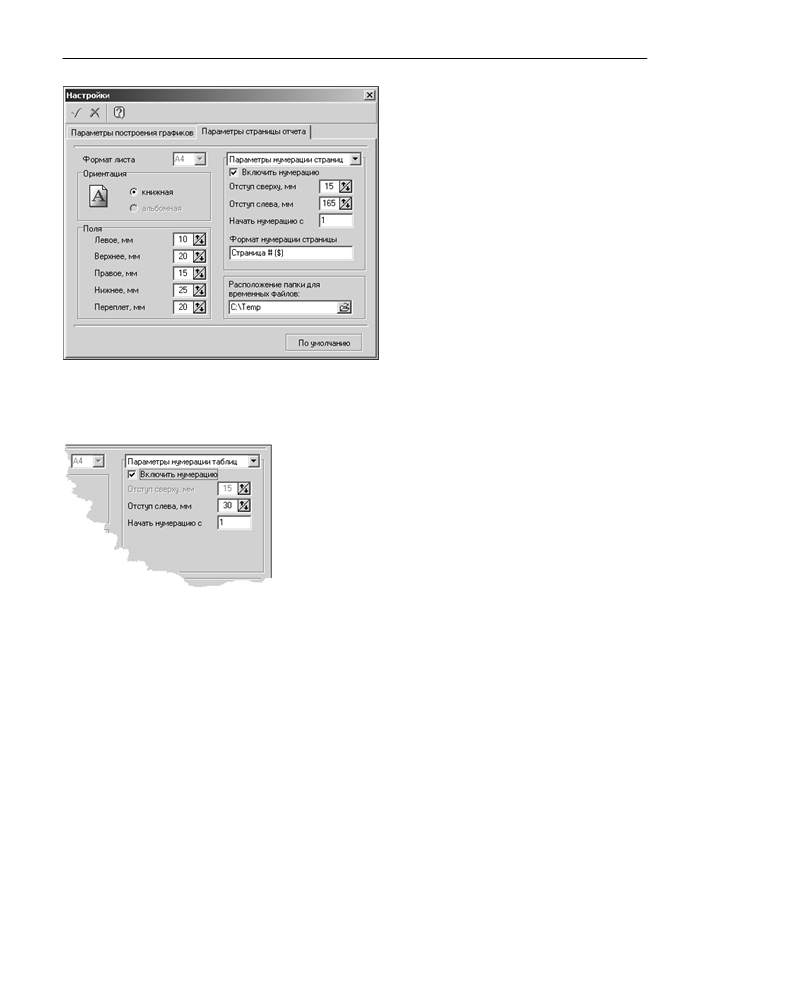

Задайте параметры нумерации страниц.

Для этого выполните следующие действия.

1.

Определите расположение на листе от!

чета надписи, содержащей номер стра!

ницы и пояснительный текст — введи!

те величины отступов сверху и слева.

2.

Укажите, с какой цифры будет вестись

нумерация.

3.

Введите в поле Формат нумерации

страницы пояснительный текст, кото!

рый будет сопровождать номер стра!

ницы. По умолчанию формат таков:

Страница # ($), где:

▼

«Страница» — пояснительный текст;

▼

«#» — номер страницы;

Рис. 16.4.

▼

«$» — общее количество страниц.

4.

Укажите путь к папке, в которой будут размещаться временные файлы, содержащие от!

четы.

Вы можете задать параметры нумерации таблиц отчета. Для

этого нажмите в правой верхней части окна кнопку с черным

треугольником и выберите из раскрывшегося списка строку

Параметры нумерации таблиц (рис. 16.5). Затем выпол!

ните следующие действия.

1.

Определите расположение надписи, содержащей номер

таблицы, на листе отчета — введите величину отступа

слева.

Рис. 16.5.

2.

Укажите, с какой цифры будет вестись нумерация таб!

лиц.

Если вы не хотите нумеровать страницы (таблицы), щелчком мыши отключите опцию

Включить нумерацию.

В нижней части вкладки Параметры страницы отчета находится кнопка По умолча

нию. Нажмите эту кнопку, чтобы восстановить умолчательные параметры оформления

отчетов.

16.3.

Выбор материала вала

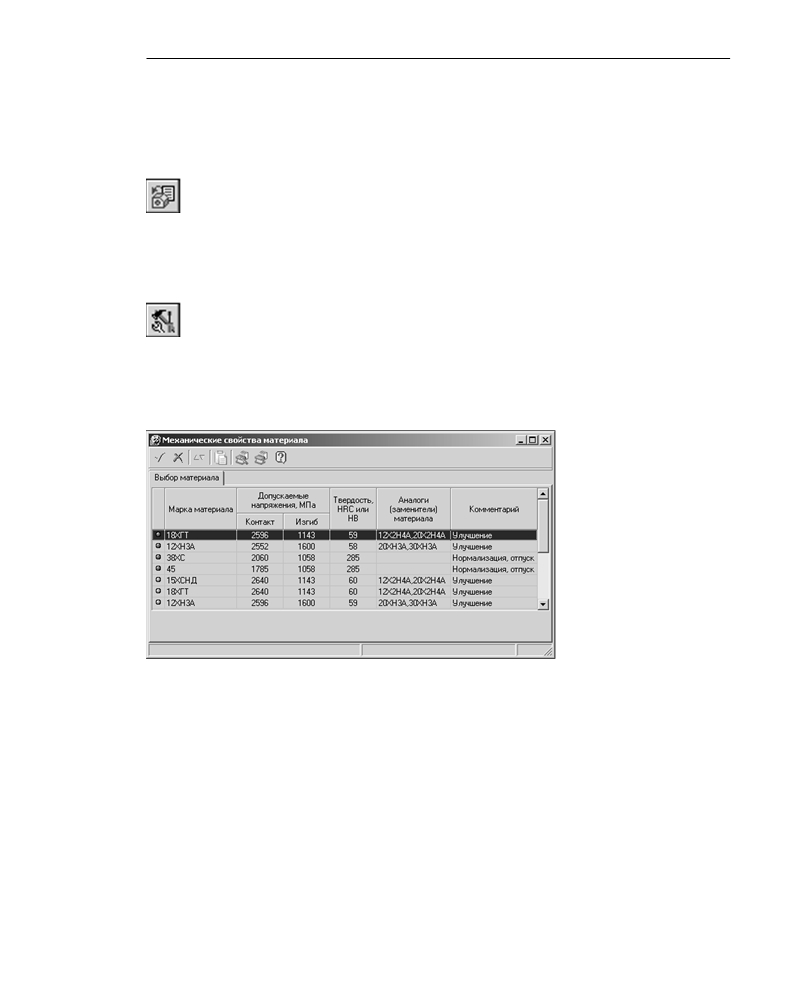

Материал, из которого должен изготавливаться вал, и его механические характеристики

задаются при создании модели КОМПАС SHAFT 2D V6. Если вы хотите изменить ранее

определенные характеристики, вызовите со страницы главного меню модуля расчета ва!

лов и подшипников команду Сервис — Изменить материал вала. Раскроется главное

окно Модуля выбора материала. О правилах работы с этим модулем рассказано в

Части V.

176

Глава 16. Модуль расчета валов и подшипников

16.4.

Выбор шероховатости поверхностей вала

Для повышения достоверности результатов расчета на прочность следует назначить чис!

тоту обработки поверхностей конструктивных элементов вала.

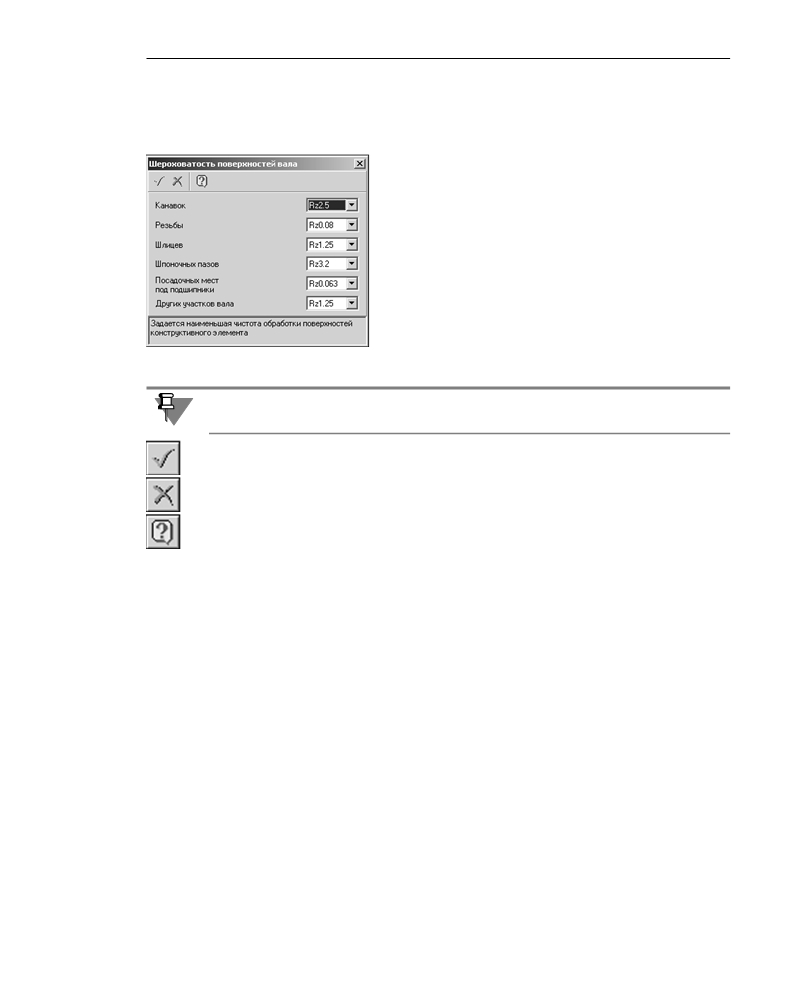

Вызовите со страницы главного меню модуля расчета ва!

лов и подшипников команду Сервис — Шероховатость

поверхностей вала. Раскроется одноименное команде

окно (рис. 16.6).

В верхней части окна расположена панель инструментов.

В рабочей области окна приведен список конструктивных

элементов вала.

Укажите чистоту обработки поверхностей тех конструктив!

ных элементов, которые есть в вашей модели вала. Для

этого нажмите кнопку с черным треугольником, располо!

женную справа от соответствующего поля ввода, и выбе!

Рис. 16.6.

рите значение из предлагаемого списка.

В каждом случае необходимо вводить шероховатость, соответствующую наименьшей

чистоте обработки поверхностей данного конструктивного элемента.

После ввода параметров нажмите на панели инструментов кнопку OK.

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена

или клавишу <Esc>.

Для вызова справочной системы модуля воспользуйтесь кнопкой Справка.

177

Глава 17.

Расчет вала

Для перехода к расчету вала нажмите на панели инструментов главного окна КОМПАС

ShaftCalc (рис. 16.1 на с. 171) кнопку Расчет вала. Откроется одноименное команде ок!

но (рис. 17.1). С его помощью вы сможете:

▼ выполнить различные виды расчетов вала;

▼ снять значения с графиков, построенных в результате расчетов;

▼ перейти в режим формирования отчетных графиков;

▼ настроить параметры выводимых графиков и формируемых отчетов.

В верхней части окна Расчет вала расположена па!

нель инструментов. Она содержит кнопки управления

графиками, получаемыми в результате расчета, а так!

же кнопку вызова группы команд настройки парамет!

ров вала и отображения графиков (табл. 17.1).

В рабочей области окна находится дерево вариантов

расчета. Каждый конечный элемент ветви дерева соот!

ветствует виду расчета, который можно выполнить.

В нижней части окна размещен прогресс!индикатор,

где указан вид текущего расчета.

Для формирования списка графиков, которые войдут

в отчет, и для выбора формы отчета в нижней части

окна Расчет вала находится вкладка Графики и рас

четы. О выборе варианта оформления отчета расска!

зано в разделе 17.3.1 на с. 181.

Чтобы установить параметры построения графиков,

нажмите на панели инструментов кнопку Сервис, вы!

берите из раскрывшегося меню команду Настройки и

задайте значения в соответствии с правилами, описан!

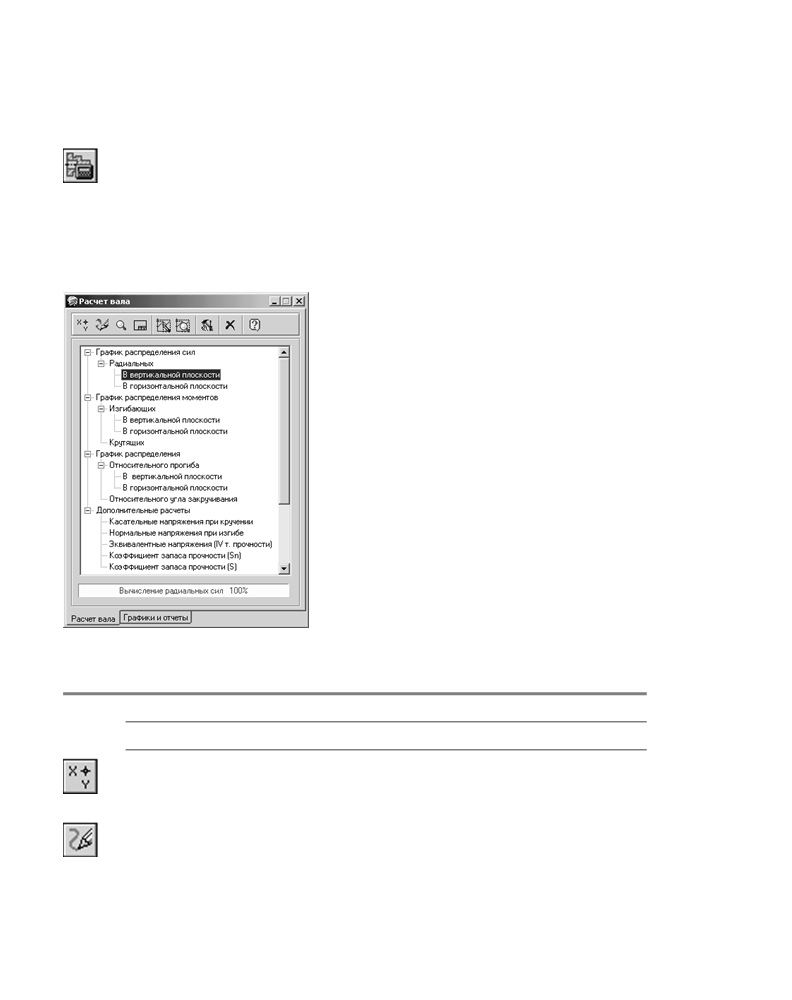

Рис. 17.1.

ными в разделе 16.2 на с. 174.

Табл. 17.1. Назначение кнопок панели инструментов окна Расчет вала

Команда

Назначение и использование команды

Команды управления изображением в документе КОМПАС График

Активизировать

Передача управления КОМПАС!График для использования

курсор

имеющихся в нем команд управления изображением. Чтобы

прервать выполнение команды, нажмите клавишу <Esc>.

Обновить

Автоматическое перестроение изображения в активном окне


КОМПАС!График без изменения масштаба.

Рекомендуется использовать для удаления с экрана вспомога!

тельных линий, возникших в процессе работы с системой.

178

Глава 17. Расчет вала

Табл. 17.1. Назначение кнопок панели инструментов окна Расчет вала

Команда

Назначение и использование команды

Увеличить

Отображение выбранной области чертежа во весь экран.

масштабной

Вызовите команду. Щелкните мышью, обозначая один из углов

рамкой

увеличиваемой области. Не отпуская клавишу мыши,

переместите курсор, выделяя область рамкой. Щелкните

мышью, фиксируя диагональ увеличиваемой области.

Показать все

Изменение масштаба в активном окне КОМПАС!График с целью

отображения всего документа.

Снять значения

По окончании расчета вызовите эту команду, чтобы получить

с графика

точную информацию о значении рассчитанного параметра в

указанной точке графика. Система перейдет в режим

трассировки графика (см. раздел 17.2 на с. 180).

Показать

Отображение графика на всю видимую область рабочего окна

график

КОМПАС!График.

Сервисные команды

Сервис

Вызов подменю, содержащего команды:

▼ Шероховатость поверхностей вала (см. раздел 16.4 на

с. 177);

▼ Изменить материал вала (см. раздел 16.3 на с. 176);

▼ Настройки (см. раздел 16.2 на с. 174).

Отмена

Нажмите эту кнопку, чтобы закрыть окно Расчет вала.

Справка

Нажмите эту кнопку, чтобы вызвать справочную систему модуля

КОМПАС ShaftCalc.

17.1.

Управление расчетом

Для модели вала, построенной в КОМПАС SHAFT 2D V6, вы можете выполнить расчеты:

▼ радиальных сил в горизонтальной и вертикальной плоскостях;

▼ изгибающих моментов в горизонтальной и вертикальной плоскостях (если опора одна,

то данная опора считается абсолютно жесткой, т. е. заделкой);

▼ крутящих моментов;

▼ нормальных напряжений (по IV теории прочности);

▼ касательных напряжений при кручении;

▼ относительного угла закручивания;

▼ прогиба вала относительно опор в горизонтальной и вертикальной плоскостях (при на!

личии двух опор);

179

Часть IV. Расчет валов и подшипников

▼ коэффициента запаса усталостной прочности.

Чтобы начать расчет, дважды щелкните мышью на том конечном элементе ветви дерева

вариантов расчета (рис. 17.1 на с. 178), который соответствует требуемому виду расчета.

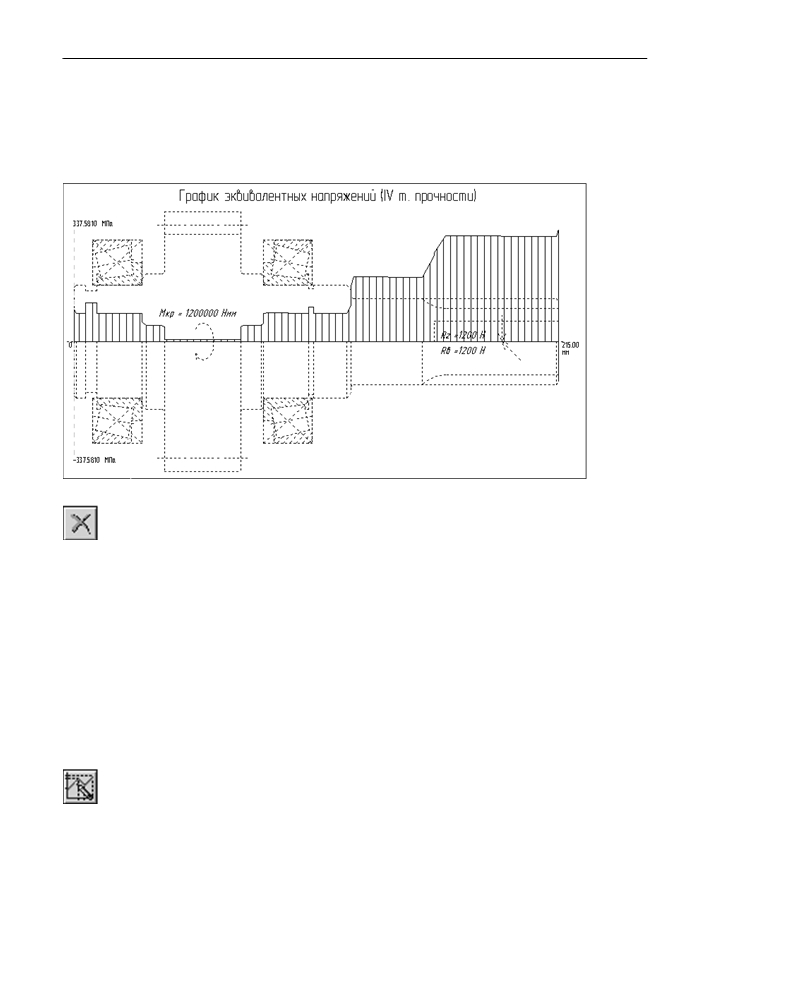

По окончании вычислений на модель вала будет наложен график, построенный в резуль!

тате расчета (рис. 17.2).

Рис. 17.2.

Чтобы закончить расчеты и перейти в главное окно модуля КОМПАС ShaftCalc, нажмите

на панели инструментов кнопку Отмена.

17.2. Просмотр результатов расчета вала

Для просмотра графиков, полученных в результате расчета вала, воспользуйтесь кноп!

ками вызова команд управления изображением в документе КОМПАС!График, располо!

женными на панели инструментов окна Расчет вала (см. табл. 17.1):

▼ Активизировать курсор;

▼ Увеличить масштабной рамкой;

▼ Обновить изображение;

▼ Показать все;

▼ Показать график.

Чтобы получить точную информацию о значении рассчитанного параметра в указанной

точке графика, нажмите на панели инструментов кнопку Снять значения с графика.

Откроется окно Трассировка графика (рис. 17.3).

Управление будет передано КОМПАС!График. В поле чертежа КОМПАС!График появится

курсор. При помощи мыши или клавиш управления курсором укажите точку на графике

и щелкните левой клавишей мыши или нажмите клавишу <Enter>. В окне Трассировка

графика в полях Искомая величина и Расстояние от левого края вала появятся

значения параметров в этой точке.

180

Глава 17. Расчет вала

В режиме трассировки вы можете воспользоваться кнопками панели

инструментов, расположенной в верхней части окна. Их назначение

совпадает с назначением кнопок, описанных в таблице 17.1 на с. 178,

кроме кнопки Точность значений.

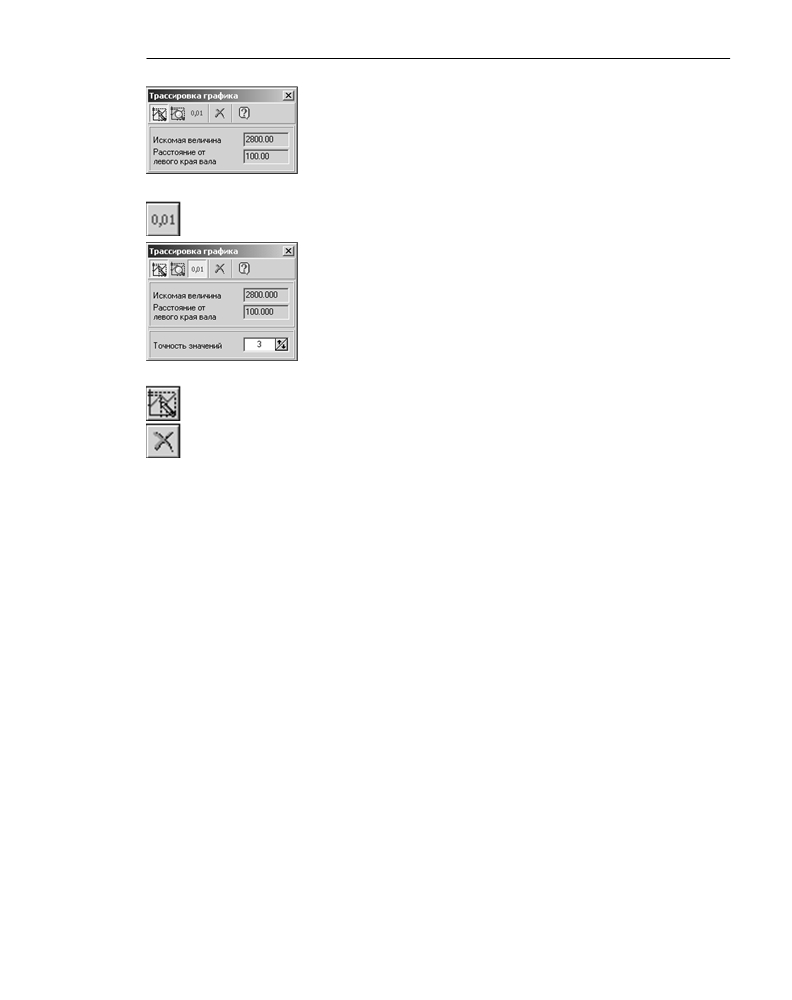

Рис. 17.3.

С помощью кнопки Точность значений вы сможете задать количество знаков после за!

пятой, которые будут отображаться при съемке значений с графика.

Количество знаков необходимо будет ввести в поле, которое появится

в нижней части окна Трассировка графика после того как вы нажме!

те кнопку Точность значений (рис. 17.4).

Чтобы выйти из режима трассировки и передать управление в окно

Трассировка графика, нажмите клавишу <Esc>. На панели инстру!

ментов станут доступными кнопки Снять значения с графика и От

мена.

Рис. 17.4.

С помощью кнопки Снять значения с графика вы сможете вновь перейти в режим

трассировки графика.

Чтобы закрыть окно Трассировка графика, воспользуйтесь кнопкой Отмена.

17.3.

Управление отчетами о результатах расчета вала

17.3.1.

Выбор типов формируемых графиков и отчетов

По окончании расчета вала его результаты могут быть оформлены в виде отчета, кото!

рый выполнен:

▼ в формате FastReport;

▼ на одном или на нескольких листах документов КОМПАС!График.

Каждый отчет может включать в себя различные виды графиков. Набор графиков опре!

деляет пользователь.

Параметры построения графиков определяются при помощи команды Настройки (см.

раздел 16.2.1 на с. 174), которую можно вызвать как из главного окна модуля КОМПАС

ShaftCalc (со страницы главного меню Сервис), так и из окна Расчет вала (из группы

команд Сервис).

Чтобы выбрать типы формируемых графиков и отчетов, в окне Расчет вала раскройте

вкладку Графики и отчеты. Вы увидите одноименное вкладке окно (рис. 17.5).

181

Часть IV. Расчет валов и подшипников

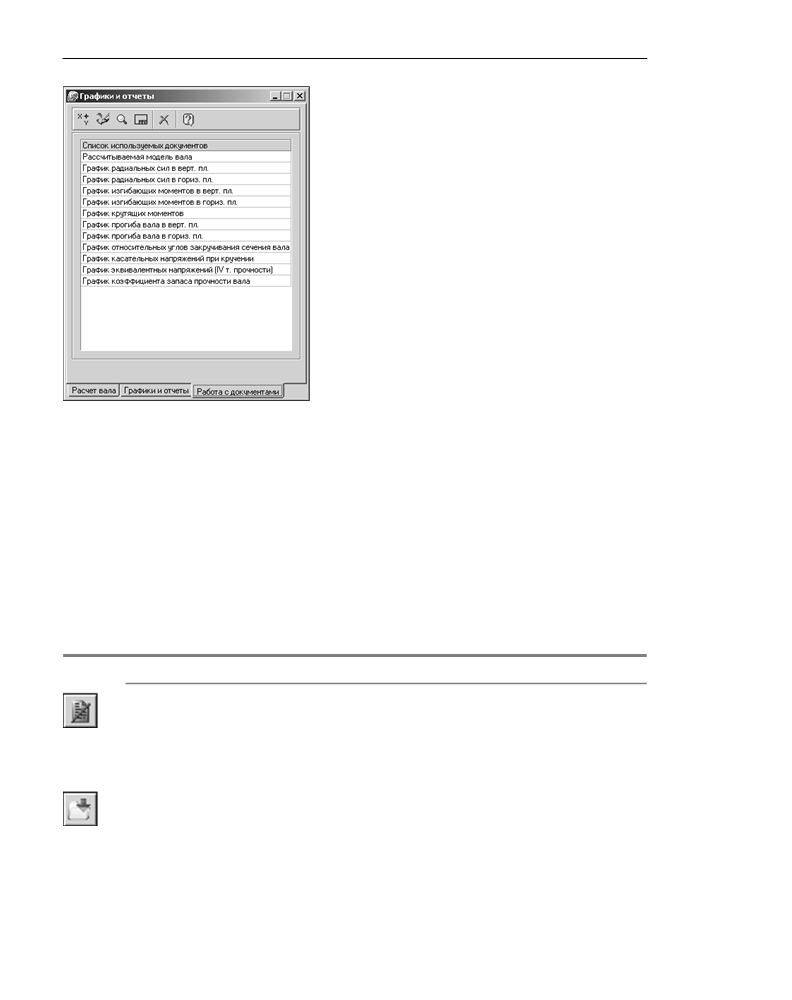

В верхней части окна Графики и отчеты расположена

панель инструментов. Она содержит кнопки, предна!

значенные для управления списком графиков и для

выбора видов отчетов (табл. 17.2).

В рабочей области окна находится список графиков,

которые можно поместить в отчет. Щелчком мыши ука!

жите нужные графики. Они будут отмечены «галочка!

ми».

Чтобы выбрать сразу все виды графиков, нажмите на

панели инструментов кнопку Выбрать все графики.

Чтобы снять пометки со всех ранее выбранных видов

графиков, нажмите кнопку Исключить все графики.

Нажмите на панели инструментов кнопку, соответству!

ющую виду требуемого отчета:

▼ В формате FastReport;

▼ На новом листе в КОМПАС График;

▼ На отдельных листах в КОМПАС График.

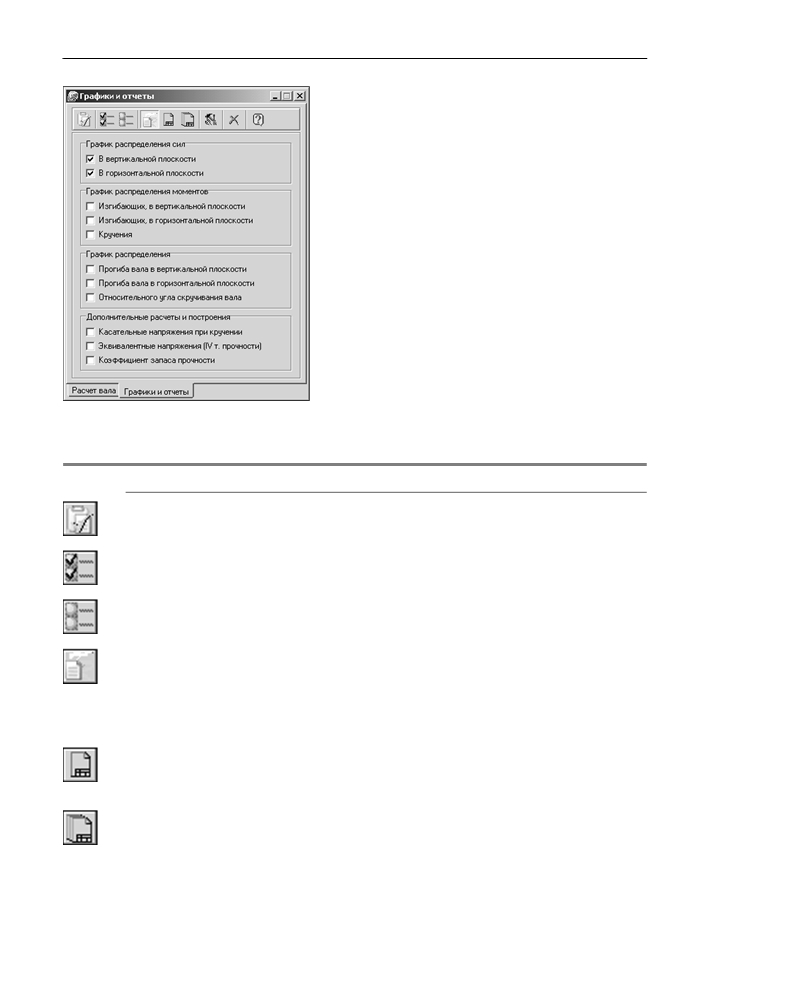

Рис. 17.5.

Табл. 17.2. Назначение кнопок панели управления окна Графики и отчеты

Команда

Назначение и использование команды

Сформировать

Запуск процесса формирования отчета.

отчет

Выбрать

Нажмите эту кнопку, чтобы поместить в отчет все виды

все графики

графиков, перечисленные в окне Графики и отчеты.

Исключить

Нажмите эту кнопку, чтобы снять отметки со всех уже выбранных

все графики

графиков.

В формате

Формирование в качестве отчета документа FastReport с

FastReport

растровым изображением графиков.

После формирования отчета автоматически открывается окно

Результаты расчета, содержащее ранее указанные графики

(см. раздел 17.3.3 на с. 184).

На новом листе в

Формирование в качестве отчета документа КОМПАС!График и

КОМПАС График

размещение всех графиков на одном листе чертежа КОМПАС!

График.

На отдельных

Формирование в качестве отчета множества листов КОМПАС!

листах в

График, где каждый график и помещен на отдельном листе

КОМПАС График

чертежа, которому присвоено наименование, совпадающее с

наименованием графика.

182

Глава 17. Расчет вала

Табл. 17.2. Назначение кнопок панели управления окна Графики и отчеты

Команда

Назначение и использование команды

Если при создании листов отчета будет обнаружен одноименный

открытый документ КОМПАС!График, на экране появится

предупреждение. Создание нового листа прекратится. Придется

закрыть ранее сформированный документ и снова вызвать

команду Сформировать отчет.

После формирования отчета в окне Графики и отчеты

автоматически раскрывается дополнительная вкладка Работа с

документами (см. раздел 17.3.2 на с. 183).

Сервис

Вызов подменю, содержащего команды:

▼ Шероховатость поверхностей вала (см. раздел 16.4 на

с. 177);

▼ Изменить материал вала (см. раздел 16.3 на с. 176);

▼ Настройки (см. раздел 16.2 на с. 174).

Отмена

Нажмите кнопку, чтобы закрыть окно Графики и отчеты.

Справка

Нажмите кнопку, чтобы вызвать справочную систему модуля

КОМПАС ShaftCalc.

Для запуска процесса создания отчета нажмите на панели инструментов кнопку Сфор

мировать отчет.

Для просмотра графиков, сформированных в документе (документах) КОМПАС!График,

вы можете перейти на вкладку Расчет вала и воспользоваться командами управления

изображением на листе чертежа КОМПАС!График.

Чтобы закончить работу с окном Графики и отчеты и перейти в главное окно модуля

КОМПАС ShaftCalc, нажмите на панели инструментов кнопку Отмена.

17.3.2. Просмотр документов многостраничного отчета,

сформированного в КОМПАС График

После формирования в КОМПАС!График многостраничного отчета в окне Графики и

отчеты автоматически появится дополнительная вкладка Работа с документами.

Раскрыв эту вкладку, вы увидите список документов (листов чертежей) КОМПАС!Гра!

фик, которые созданы для отчета (рис. 17.6).

183

Часть IV. Расчет валов и подшипников

Выберите двойным щелчком мыши один из докумен!

тов, чтобы увидеть его в окне КОМПАС!График.

Для подробного просмотра документов используйте

первые четыре кнопки панели инструментов — кнопки

вызова команд управления изображением в документе

КОМПАС!График (см. табл. 17.1 на с. 178).

Чтобы закончить работу с окном Графики и расчеты

и перейти в главное окно модуля КОМПАС ShaftCalc,

нажмите на панели инструментов кнопку Отмена.

Рис. 17.6.

17.3.3. Просмотр отчета, сформированного в FastReport

После формирования отчета в FastReport автоматически открывается окно Результаты

расчета, содержащее графики, указанные на вкладке Графики и отчеты (см. раздел

17.3.1 на с. 181). Оно предназначено для просмотра и редактирования отчета, сформи!

рованного в результате расчета валов или подшипников.

Отчет о результатах расчета вала содержит растровое изображение графика (графиков)

с поясняющими надписями.

Управление отчетом осуществляется при помощи кнопок панели инструментов окна Ре

зультаты расчета (табл. 17.3).

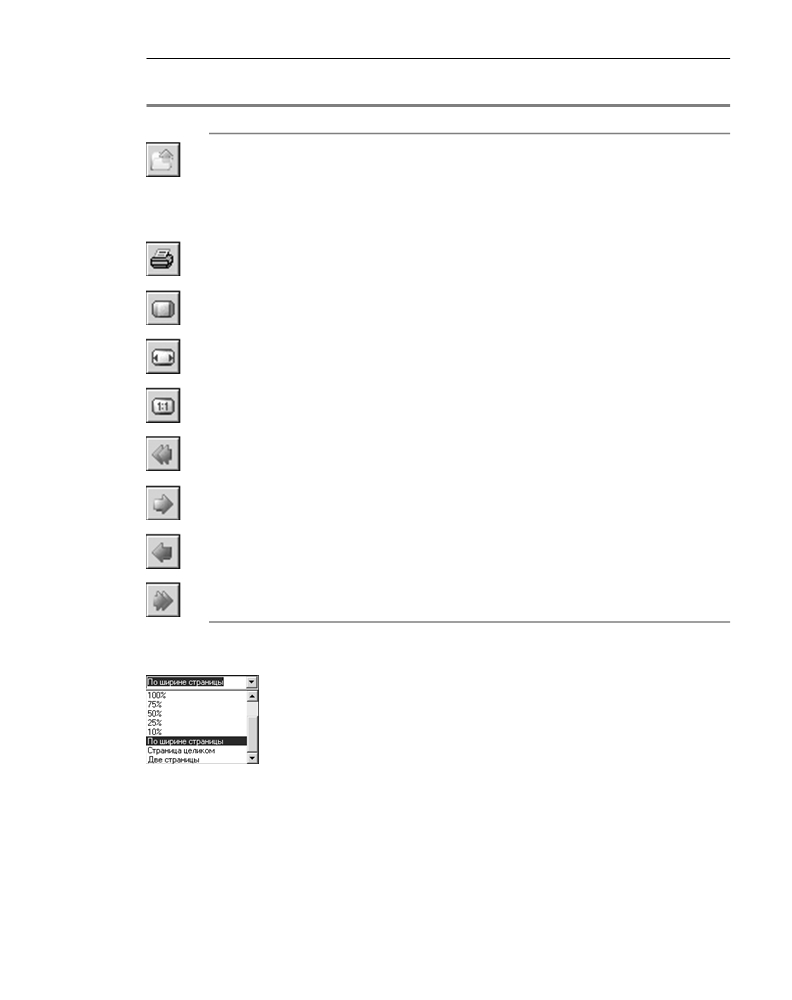

Табл. 17.3. Команды управления отчетом

Команда

Описание

Редактировать

Команда предназначена для перехода в режим редактирования

отчет

отчета. После нажатия этой кнопки (или двойного щелчка мышью

в поле отчета) текущая страница готового отчета будет открыта в

FastReport. Используя общие правила работы с дизайнером

отчетов, внесите изменения в документ.

Сохранить

При помощи этой команды можно сохранить готовый отчет в

файле формата *.frp (FastReport).

Нажмите кнопку Сохранить. Откроется окно стандартного диалога

Windows. В этом окне выберите формат, укажите имя файла и

нажмите кнопку Сохранить.

184

Глава 17. Расчет вала

Табл. 17.3. Команды управления отчетом

Команда

Описание

Открыть

При помощи этой команды можно открыть файл формата *.frp,

содержащий отчет FastReport.

Нажмите кнопку Открыть. На экране появится окно стандартного

диалога Windows. Укажите файл с отчетом и нажмите кнопку

Открыть.

Печать

Нажмите эту кнопку, чтобы распечатать готовый отчет.

Страница

Нажмите эту кнопку, чтобы страница отчета заняла всю высоту

целиком

окна просмотра.

По ширине

Нажмите эту кнопку, чтобы страница отчета заняла всю ширину

страницы

окна просмотра.

Нажмите эту кнопку, чтобы отчет отображался в окне просмотра в

Страница 100%

масштабе 1:1.

Перейти к первой странице

Перейти к предыдущей странице

Перейти к следующей странице

Перейти к последней странице

К командам управления отчетом относится и команда Масштаб. Она предназначена для

ввода масштаба увеличения или уменьшения изображения отчета.

Значение масштаба можно ввести при помощи клавиатуры или выбрать из

предлагаемого списка (рис. 17.7). Список откроется после того, как вы на!

жмете кнопку с черным треугольником. Используя линейку прокрутки, выбе!

рите нужную строку.

Чтобы перейти в режим редактирования отчета в окне дизайнера отчетов

FastReport, дважды щелкните мышью в поле отчета.

Рис. 17.7.

17.4. Примерный алгоритм расчета вала

Примерный алгоритм расчета вала может выглядеть так.

1. Проверить (или изменить) механические характеристики материала вала (см. раздел

16.3).

185

Глава 18.

Расчет подшипников

При помощи модуля КОМПАС ShaftCalc вы можете выполнить расчет подшипников:

▼ на статическую и динамическую грузоподъемность;

▼ на долговечность;

▼ на тепловыделение.

При расчете одиночного подшипника реактивные составляющие нагрузок не учитывают!

ся.

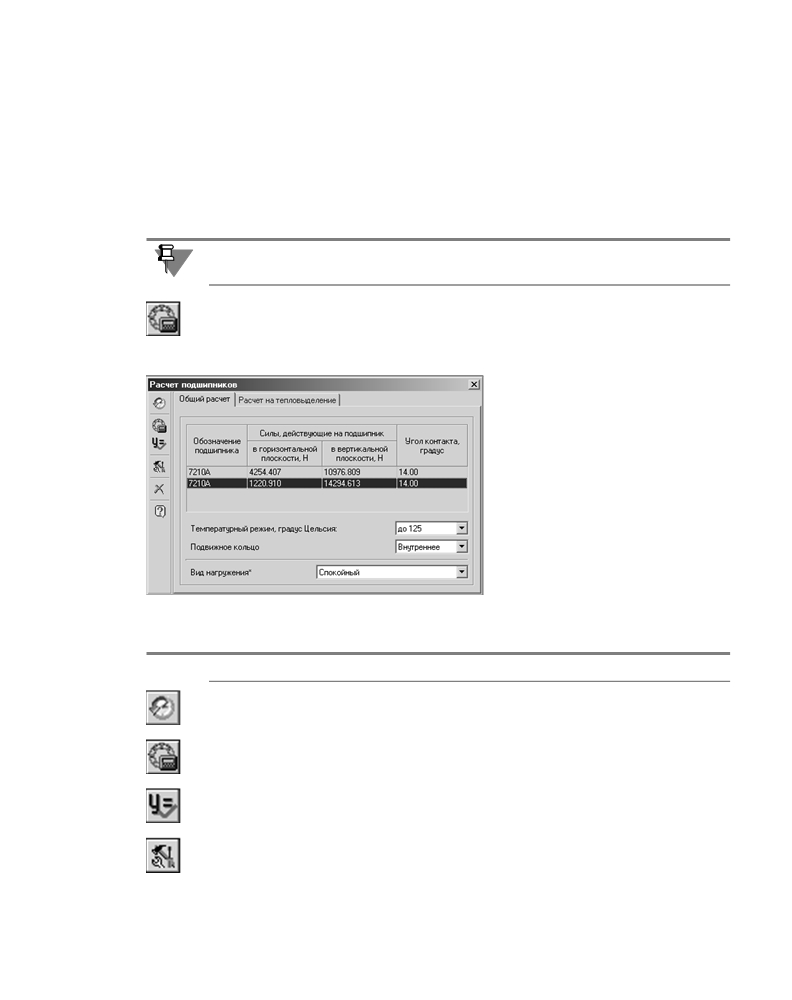

Для перехода к расчету подшипников нажмите на панели инструментов главного окна

КОМПАС ShaftCalc (рис. 16.1 на с. 171) кнопку Расчет подшипников. Откроется одно!

именное команде окно, предназначенное для ввода дополнительных параметров, необ!

ходимых для расчета подшипников (рис. 18.1).

Окно имеет две вкладки — Общий

расчет и Расчет на тепловыделе

ние, а также панель инструментов, где

находятся кнопки вызова команд уп!

равления расчетом и группы сервисных

команд (табл. 18.1).

Рис. 18.1.

Табл. 18.1. Назначение кнопок панели инструментов окна Расчет подшипников

Команда

Назначение и использование команды

Ресурс

Нажмите эту кнопку, чтобы задать ресурс работы подшипников.

подшипников

Расчет

Эта кнопка предназначена для запуска расчета подшипников и

подшипников

формирования отчета о его результатах.

Результаты

Нажмите эту кнопку, чтобы посмотреть отчет, сформированный

расчета

в ходе последнего в текущем сеансе работы расчета.

Настройки

С помощью этой кнопки вы сможете вызвать диалог Настройки

и задать параметры отчета (см. раздел 16.2 на с. 174).

187

Часть IV. Расчет валов и подшипников

Табл. 18.1. Назначение кнопок панели инструментов окна Расчет подшипников

Команда

Назначение и использование команды

Отмена

Нажмите кнопку, чтобы закрыть окно Расчет подшипников.

Справка

Нажмите кнопку, чтобы вызвать справочную систему модуля

КОМПАС ShaftCalc.

Настройте параметры отчета, раскройте вкладку, которая соответствует выбранному ви!

ду расчета, введите необходимые данные и выполните расчет подшипников.

18.1.

Общий расчет

Общий расчет подшипника предусматривает вычисление:

▼ осевых сил и эквивалентной нагрузки;

▼ грузоподъемности;

▼ ресурса подшипника.

В окне Расчет подшипников на вкладке Общий расчет показаны параметры подшип!

ника и действующие на него нагрузки, взятые из модели КОМПАС SHAFT 2D V6 (см.

рис. 18.1 на с. 187).

Чтобы рассчитать подшипники на грузоподъемность, выполните следующие действия.

1.

Выберите из предлагаемого списка температурный режим подшипников.

2.

Укажите подвижное кольцо подшипника — внутреннее или внешнее;

3.

Выберите вид нагружения, характеризующий работу подшипников.

4.

Чтобы оценить длительность безотказной работы подшипника, нажмите кнопку Ресурс

подшипников.

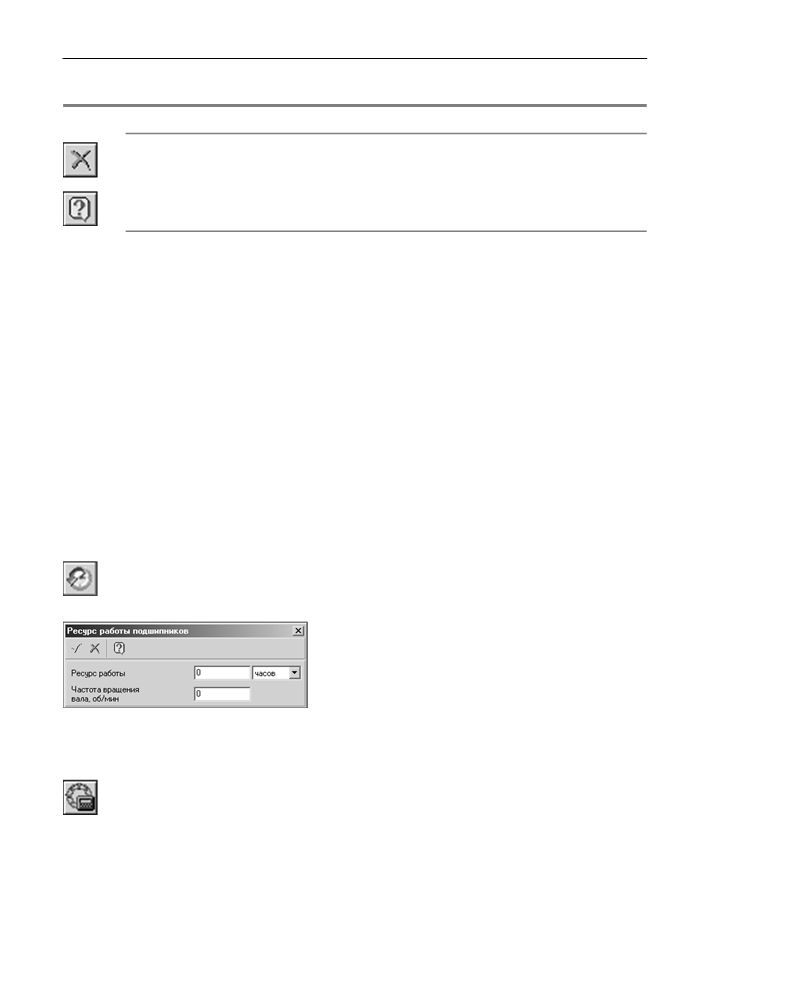

В открывшемся окне Ресурс работы подшипников

(рис. 18.2) нажмите кнопку с черным треугольником и

выберите, в каких единицах вы будете вводить

ресурс — в часах или в циклах. Затем введите величину

ресурса.

Рис. 18.2.

Задайте частоту вращения вала.

Для подтверждения ввода ресурса нажмите на панели инструментов кнопку OK, для от!

каза от ввода — кнопку Отмена.

5.

В окне Расчет подшипников нажмите на панели инструментов одноименную окну

кнопку. Начнется расчет, по завершении которого автоматически откроется окно Ре

зультаты расчета (см. раздел 18.3 на с. 189).

188

Глава 18. Расчет подшипников

18.2. Расчет на тепловыделение

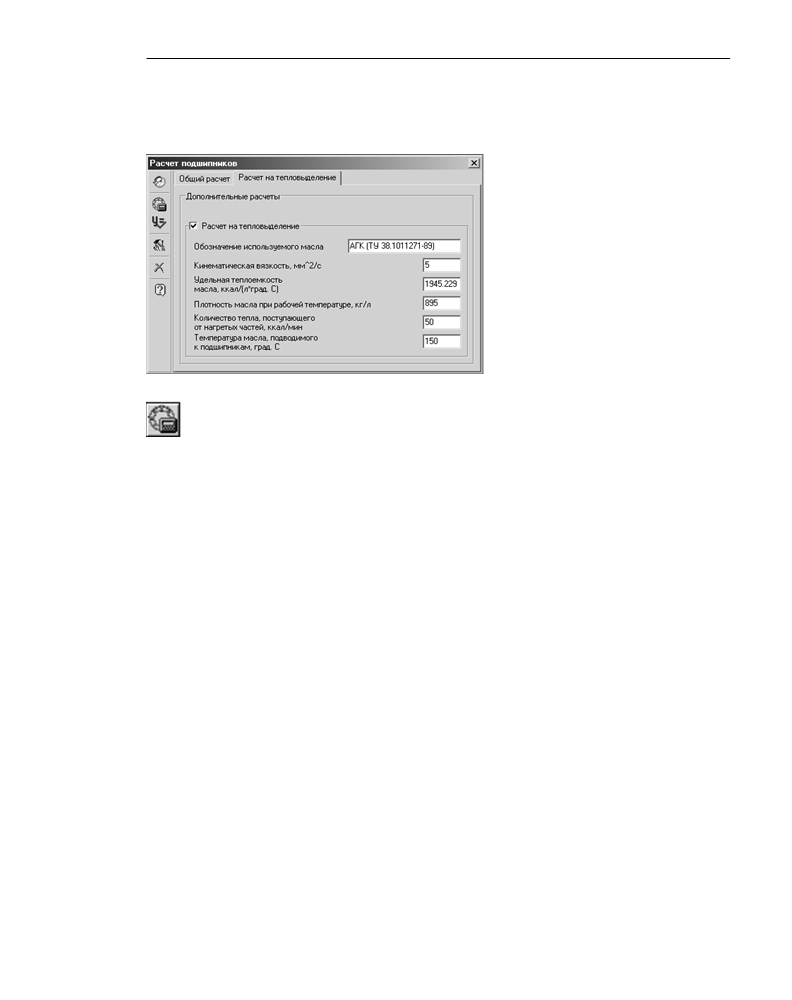

Чтобы произвести расчет теплоотдачи подшипников, в окне Расчет подшипников рас!

кройте вкладку Расчет на тепловыделение (рис. 18.3).

На вкладке Расчет на тепловыделе

ние вы можете задать дополнительные

параметры, необходимые для теплово!

го расчета подшипников. Для этого

включите опцию Расчет на тепловы

деление и введите характеристики

масла и условий работы подшипника.

Рис. 18.3.

Нажмите на панели инструментов кнопку Расчет подшипников. Начнется расчет, по

завершении которого автоматически открывается окно Результаты расчета (см. раз!

дел 18.3).

18.3. Отчет о результатах расчета подшипников

Отчет о результатах расчета подшипника оформляется в виде таблицы (таблиц), сфор!

мированной при помощи дизайнера отчетов FastReport. Таблица содержит параметры и

расчетные характеристики подшипников.

Окно с отчетом (Результаты расчета) автоматически открывается после выполнения

расчета подшипников.

Управление отчетом осуществляется при помощи кнопок панели инструментов окна Ре

зультаты расчета (см. табл. 17.3 на с. 184).

Чтобы перейти в режим редактирования отчета в окне дизайнера отчетов FastReport,

дважды щелкните мышью в поле отчета.

189

Глава 19.

Модуль выбора материалов

19.1.

Общие сведения

Модуль выбора материалов (Модуль материалов) является составной частью интегри!

рованной системы проектирования тел вращения КОМПАС SHAFT 2D V6. Его можно ис!

пользовать в процессе работы с КОМПАС SHAFT 2D V6, КОМПАС ShaftCalc и КОМПАС

GEARS 5.

Модуль предназначен для:

▼ выбора марки материала для изделия, проектируемого в КОМПАС SHAFT 2D V6;

▼ ведения базы материалов;

▼ получения отчетов о свойствах материала;

▼ вывода отчетов о свойствах материала на печать или сохранения его в файл формата

FastReport (*.frf).

На сегодняшний день спектр материалов, которые можно выбирать для расчета тел вра!

щения в КОМПАС SHAFT 2D V6, ограничен:

▼ для КОМПАС ShaftCalc — сталями;

▼ для КОМПАС GEARS 5 — сталями, чугунами и бронзами.

Модуль выбора материалов интегрирован с корпоративным справочником системы

ЛОЦМАН:PLM «ЛОЦМАН: Материалы и сортаменты». Вы можете:

▼ загрузить справочник только для просмотра содержащейся в нем информации;

▼ использовать справочник в полнофункциональном режиме (при наличии соответствую!

щих прав доступа к базе данных справочника «ЛОЦМАН: Материалы и сортаменты»).

В последнем случае можно добавлять материал из «ЛОЦМАН: Материалы и сортамен!

ты» в базу данных Модуля выбора материалов.

С Модулем выбора материалов можно работать в одном из двух режимов:

▼ Выбор материала. В этом режиме вы можете выбрать из предлагаемой базы данных ма!

териал детали, проектируемой в КОМПАС SHAFT 2D V6;

▼ Свойства материала. В этом режиме вы можете изменить свойства материала, взятого

из базы данных модуля, или добавить в эту базу новый материал. При этом новый мате!

риал можно ввести как вручную, так и взять его из справочника «ЛОЦМАН: Материалы

и сортаменты».

Переход из режима Выбор материала в режим Свойства материала осуществляется ав!

томатически при выборе команд, связанных с изменением свойств выбранного матери!

ала. Переход в режим Выбор материала выполняется пользователем по окончании ра!

боты со списком свойств материала.

192

Глава 19. Модуль выбора материалов

19.1.1.

Загрузка модуля

Поскольку Модуль выбора материалов предназначен для работы в интегрированной

системе проектирования тел вращения КОМПАС SHAFT 2D V6, его можно вызвать из

различных модулей, составляющих эту систему.

▼ При работе с КОМПАС SHAFT 2D V6 нужно выбрать на панели управления (см. рис. 2.3

на с. 20) группу команд Свойства и расчеты и нажать кнопку Механические свойс

тва материала вала.

▼ При работе с системой расчета валов и подшипников КОМПАС ShaftCalc нужно восполь!

зоваться командой Изменить материал вала. Ее можно вызвать:

▼ из главного окна КОМПАС ShaftCalc (см. рис. 16.1 на с. 171) со страницы главного

меню Сервис;

▼ из вложенного меню кнопки Сервис, расположенной на панели инструментов окна

Расчет вала (Графики и отчеты) (см. рис. 17.1 на с. 178 и 17.5 на с. 182);

▼ При работе с модулем КОМПАС GEARS 5 — в ходе расчета элементов зубчатых передач

на прочность при действии максимальной нагрузки.

19.1.2.

Интерфейс модуля

Модуль выбора материа

лов

— это стандартное

приложение Windows. Его

окно содержит атрибуты

приложений Windows: за!

головок, панель инстру!

ментов, пиктограммы ми!

нимизации, максимизации

и закрытия окна, рамку для

изменения размеров эк!

ранной формы (рис. 19.1).

Рис. 19.1.

Управлять списком материалов, а также выводить отчет о свойствах материала, вы смо!

жете при помощи команд контекстного меню и кнопок панели инструментов (см. раздел

19.1.3 на с. 194).

Режим выбора материала

Непосредственно после загрузки Модуль выбора материалов работает в режиме Выбор

материала.

В окне Механические свойства материала показан список материалов, содержащих!

ся в базе данных модуля, и перечень их основных свойств.

Список материалов разделен на две группы:

▼ материалы, входящие в базовый набор, поставляемый с модулем;

193

содержание   ..  9  10  11  12   ..
