Аскон. Интегрированная система проектирования тел вращения КОМПАС-SHAFT 2D. Руководство - часть 5
Глава 4. Построение внешнего контура
Если на чертеже требуется создать упрощенное изображение данного конструктивного
элемента, включите опцию Упрощенное изображение.
3. Включите опцию Размеры, чтобы отобразить размеры шестерни на чертеже.
4. При необходимости скорректируйте характеристику точности изготовления шестерни —
измените значение в поле Квалитет.
5. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5. Подробную информацию о порядке выполнения расчета вы мо!
жете получить в разделе «Цилиндрическая зубчатая передача внешнего зацепления» на
с. 118.

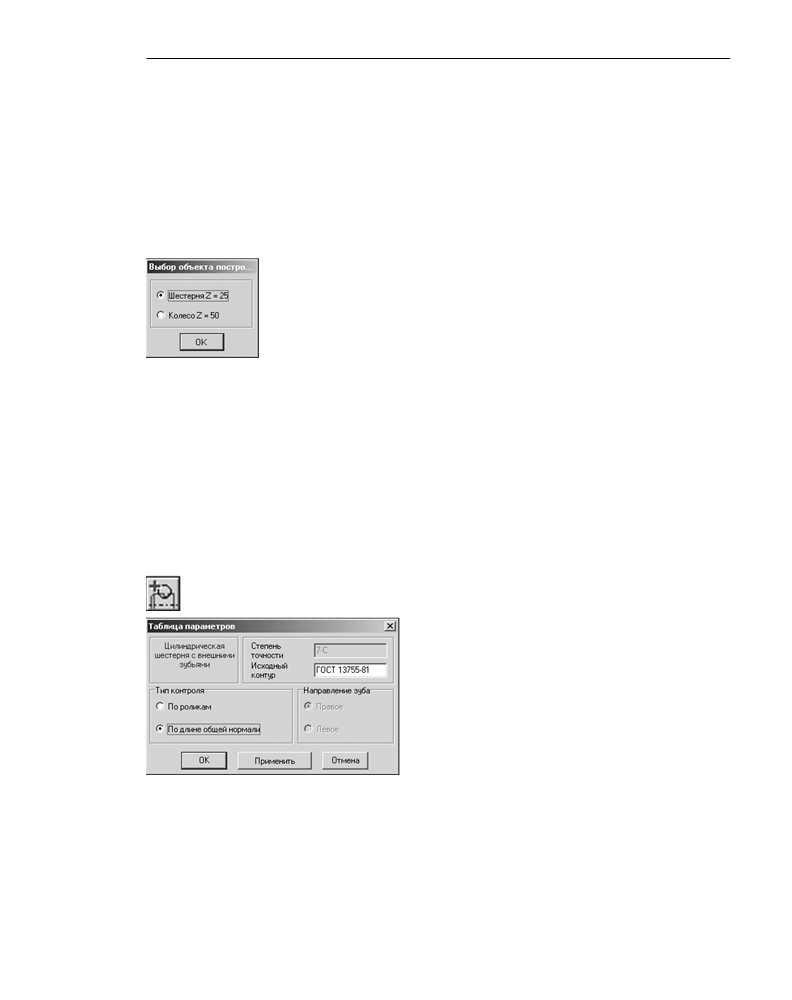

6. После выполнения расчетов на экране появится окно, в котором предлага!
ется выбрать для дальнейшей работы одно из зубчатых колес передачи
(рис. 4.45). Выберите объект построения и нажмите кнопку OK. Основные
параметры выбранного зубчатого колеса будут показаны в качестве спра!
вочных данных в левой верхней части окна Цилиндрическая шестерня
с внешними зубьями (рис. 4.44).
Рис. 4.45.
Для цилиндрической шестерни с внешними зубьями можно построить следующие до!
полнительные элементы:
▼ Таблица параметров;
▼ Профиль внешних эвольвентных зубьев;
▼ Кольцевые пазы;
▼ Профиль затыловки.
Таблица параметров цилиндрической шестерни с внешними зубьями
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи.
Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура.
В развернувшемся меню выберите команду Таблица
параметров и щелкните левой клавишей мыши. От!
кроется окно, в котором необходимо ввести инфор!
мацию для создания таблицы параметров цилиндри!
ческой шестерни с внешними зубьями (рис. 4.46).
В окне Таблица параметров указан тип шестерни
(цилиндрическая шестерня с внешними зубьями),
степень точности, заданная при расчете, и вид исход!
ного контура (стандартный или нестандартный).
Рис. 4.46.
1. В группе Тип контроля укажите способ контроля профиля зубьев, выбрав один из пред!
лагаемых вариантов.
2. Для косозубой шестерни укажите Направление зуба — правое или левое.
3. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
73
Часть II.
Построение вала
4.
Для создания таблицы параметров нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.

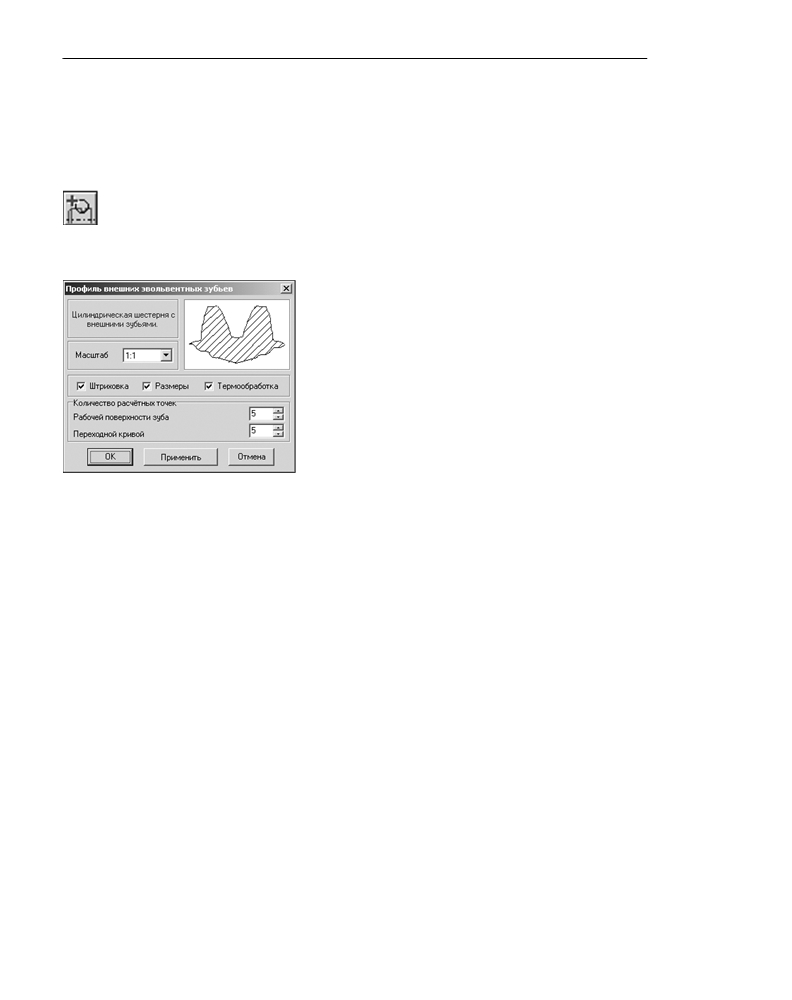

Профиль внешних эвольвентных зубьев
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи.
Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Профиль зубьев и щел!
кните левой клавишей мыши. Откроется окно Профиль внешних эвольвентных зу
бьев (рис. 4.47).
1.
Выберите из стандартного ряда Масштаб изображе!
ния профиля зубьев на чертеже. Чтобы открыть спи!
сок предлагаемых вариантов, нажмите кнопку с чер!
ным треугольником.
2.
Включите опции Штриховка и Размеры, чтобы по!
казать эти атрибуты на изображении профиля.
3.
Включите опцию Термообработка, чтобы получить
на чертеже обозначение поверхности, которая будет
подвергаться термообработке.
Рис. 4.47.
4. Задайте Количество расчетных точек на рабочей поверхности зуба и на переходной кри!
вой. Этот параметр будет влиять на точность отрисовки линии эвольвенты при построе!
нии профиля зуба в чертеже. Чем больше размер зуба, тем большее количество точек
необходимо задать, чтобы построить плавную линию профиля зуба.
5. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
Профиль внешних эвольвентных зубьев.
6. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на цилиндрической шестерне
с внешними зубьями кольцевые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на цилиндрической шестерне с внешними
зубьями совпадает с порядком ввода параметров кольцевых пазов на цилиндрической
ступени (см. раздел 4.2.6 на с. 63).
74
Глава 4. Построение внешнего контура

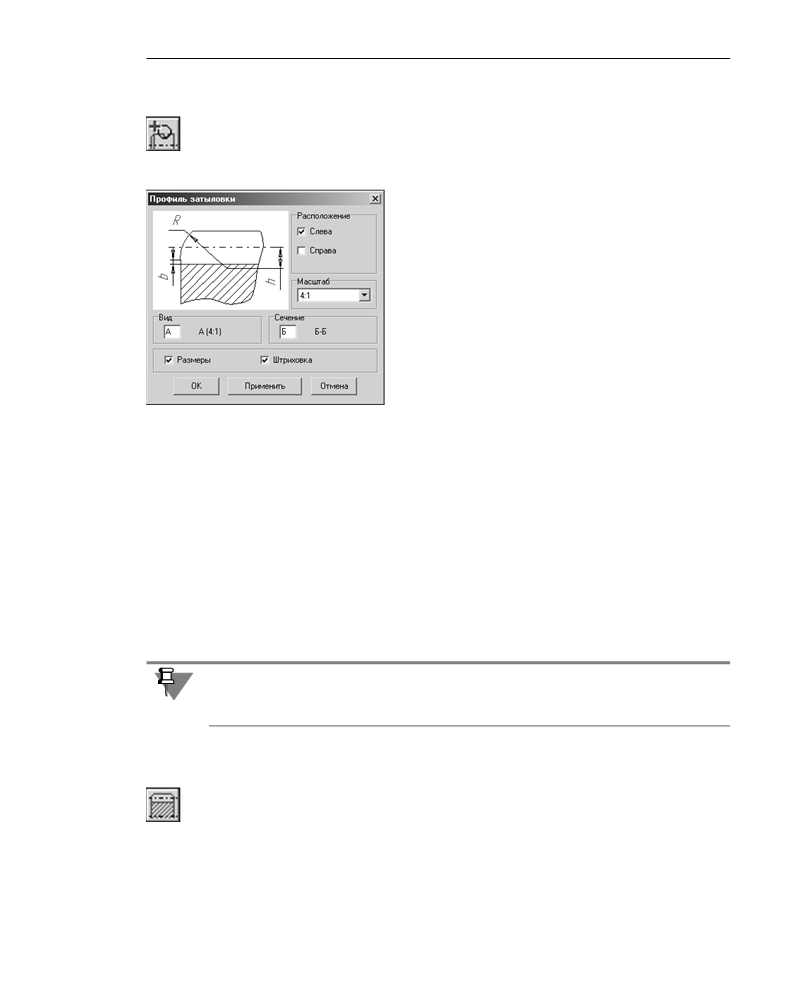

Профиль затыловки
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи.
Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Профиль затыловки и
щелкните левой клавишей мыши. Откроется одноименное команде окно (рис. 4.48).
В группе Расположение «галочкой» отмечен вариант
расположения затыловки, который был задан при вводе
параметров шестерни.
На слайде показано, как будет выглядеть изображение
профиля затыловки на чертеже. При этом отображается
не расположение, а вариант отрисовки затыловки —
полный или упрощенный.
Если затыловка выполняется и слева, и справа, на слай!
де будет показано изображение, соответствующее рас!
положению, отмеченному в группе Расположение.
Рис. 4.48.
1. Выберите из стандартного ряда Масштаб изображения профиля затыловки на чертеже.
Чтобы открыть список предлагаемых вариантов, нажмите кнопку с черным треугольни!
ком, расположенную справа от поля ввода
2. Введите буквы для обозначения вида и сечения, на которых будет показана затыловка.
3. Включите опции Размеры и Штриховка, чтобы показать эти атрибуты на изображении
профиля.
4. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Профиль затыловки появится в списке дополнительных элементов только в том случае,
если при проектировании цилиндрической шестерни в КОМПАС SHAFT 2D V6 было ука!
зано, что зубья имеют затыловку.
4.7.2. Шестерня конической передачи с прямыми зубьями
Чтобы построить шестерню конической зубчатой передачи с прямыми зубьями, нажмите
кнопку Элементы механических передач внешнего контура, расположенную на
инструментальной панели внешнего контура. В раскрывшемся дополнительном меню со
списком элементов механических передач выберите команду Шестерня конической
передачи с прямыми зубьями. Откроется окно, в котором нужно задать параметры
для расчета (рис. 4.49).
75
Часть II.
Построение вала
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 2.7
на стр. 31).
Если расчет выполняется в первый раз,
то поля параметров шестерни неактив!
ны и содержат нулевые значения.
1.
В правой нижней области окна Ко
ническая шестерня с прямыми
зубьями показан вариант ориента!
ции шестерни на валу. Чтобы вы!
брать другую ориентацию шестер!
ни, щелкните на слайде правой
клавишей мыши (или два раза ле!
вой). Появится развернутое меню
вариантов. Укажите курсором нуж!
Рис. 4.49.
ный вид и щелкните на нем левой
клавишей мыши.
2.
Включите опцию Размеры, чтобы отобразить размеры шестерни на чертеже.
3.
При необходимости скорректируйте характеристику точности изготовления шестерни —
измените значение в поле Квалитет.
4.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5. Подробную информацию о порядке выполнения расчета вы мо!
жете получить в разделе «Коническая передача с прямыми зубьями» на с. 142.
5.
После выполнения расчетов на экране появится окно, в котором предлагается выбрать
для дальнейшей работы одно из зубчатых колес передачи. Выберите объект построения
и нажмите кнопку OK. Основные параметры выбранного зубчатого колеса будут показа!
ны в качестве справочных данных в левой верхней части окна (рис. 4.49).
Для редактирования будут доступны значения параметров:
▼ Ширина шестерни;
▼ Расстояние от вершины делительного конуса до торца;
▼ Глубина поднутрения.
Для шестерни конической передачи с прямыми зубьями вы можете построить следую!
щие дополнительные элементы:
▼ Таблица параметров;
▼ Кольцевые пазы.

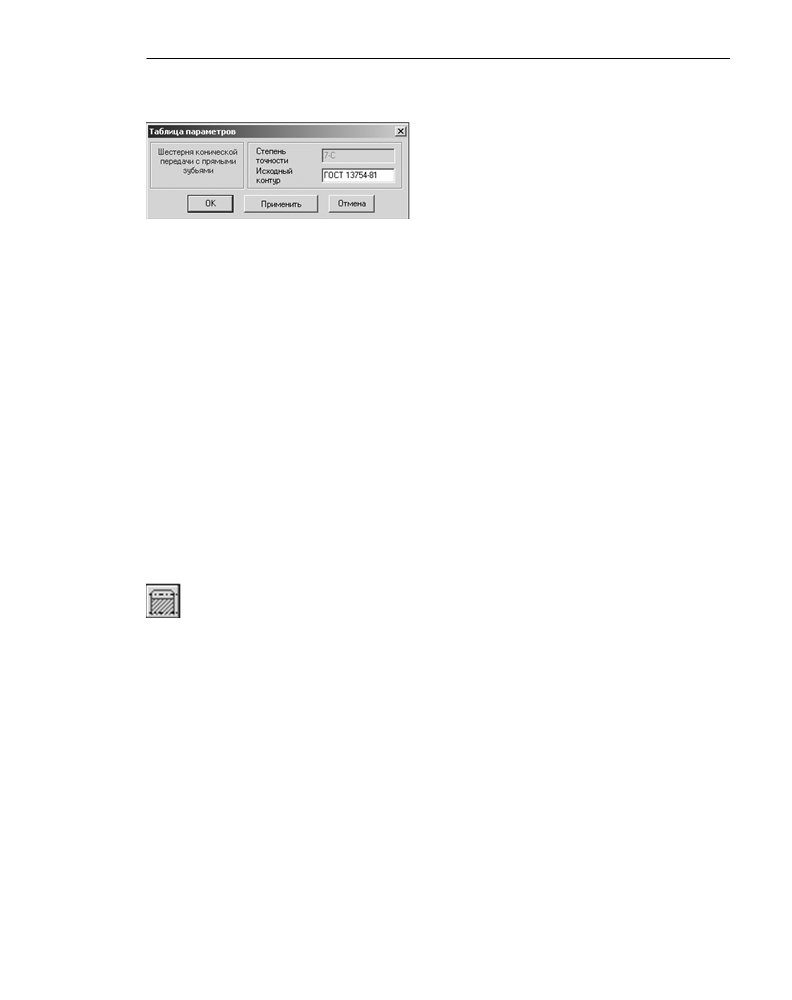

Таблица параметров конической шестерни с прямыми зубьями
Выделите в дереве ступеней и элементов шестерню конической зубчатой передачи с
прямыми зубьями. Нажмите кнопку Дополнительные элементы ступеней на инстру!
ментальной панели внешнего контура. В развернувшемся меню выберите команду Таб
76
Глава 4. Построение внешнего контура
лица параметров и щелкните левой клавишей мыши. Откроется окно, в котором необ!
ходимо ввести информацию для создания таблицы параметров (рис. 4.50).
В окне Таблица параметров указан тип шестерни
(шестерня конической передачи с прямыми зубья!
ми), степень точности, заданная при расчете, и вид
исходного контура (стандартный или нестандарт!
ный).
Рис. 4.50.
1.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
2.
Для создания таблицы параметров нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на конической шестерне с пря!
мыми зубьями кольцевые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на конической шестерне с прямыми зубья!
ми совпадает с порядком ввода параметров кольцевых пазов на цилиндрической ступе!
ни (см. раздел 4.2.6 на с. 63).
4.7.3.

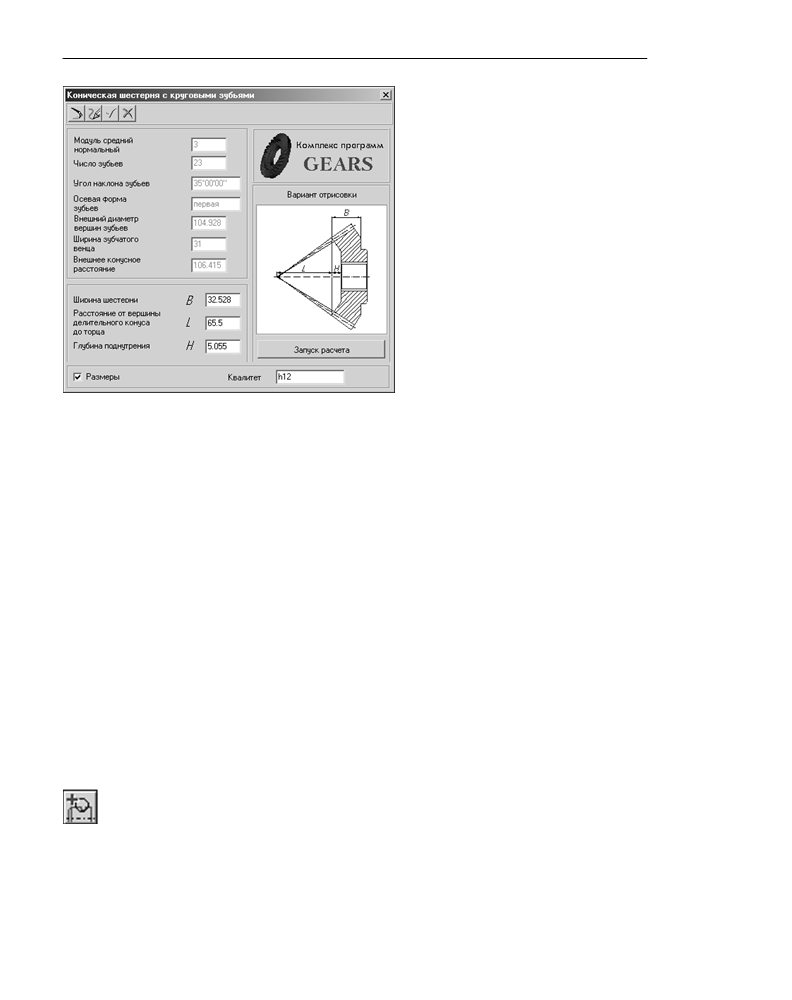

Шестерня конической передачи с круговыми зубьями
Чтобы построить шестерню конической зубчатой передачи с круговыми зубьями, на!
жмите кнопку Элементы механических передач внешнего контура, расположен!
ную на инструментальной панели внешнего контура. В раскрывшемся дополнительном
меню со списком элементов механических передач выберите команду Шестерня кони
ческой передачи с круговыми зубьями. Откроется окно, в котором нужно задать па!
раметры для расчета (рис. 4.51).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
Если расчет выполняется в первый раз, то поля, содержащие параметры шестерни, не!
активны и содержат нулевые значения.
77
Часть II.
Построение вала
1.
В правой нижней области окна по!
казан вариант ориентации шестер!
ни на валу. Чтобы выбрать другую
ориентацию шестерни, щелкните
на слайде правой клавишей мыши
(или два раза левой). На экране по!
явится развернутое меню вариан!
тов. Укажите курсором нужный вид
и щелкните на нем левой клавишей
мыши.
2.
Включите опцию Размеры, чтобы
отобразить размеры шестерни на
чертеже.
3.
При необходимости скорректируй!
те характеристику точности изго!
товления шестерни
— измените
значение в поле Квалитет.
Рис. 4.51.
4.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5. Подробную информацию о порядке выполнения расчета вы мо!
жете получить в разделе «Коническая передача с круговыми зубьями» на с. 134.
5.
После выполнения расчетов на экране появится окно, в котором предлагается выбрать
для дальнейшей работы одно из зубчатых колес передачи (см. рис. 4.45 на с. 73). Выбе!
рите объект построения и нажмите кнопку OK. Основные параметры выбранного зубча!
того колеса будут показаны в качестве справочных данных в левой верхней части окна
Коническая шестерня с круговыми зубьями (рис. 4.51).
Для редактирования будут доступны значения параметров:
▼ Ширина шестерни;
▼ Расстояние от вершины делительного конуса до торца;
▼ Глубина поднутрения.
Для шестерни конической передачи с круговыми зубьями можно построить следующие
дополнительные элементы:
▼ Таблица параметров;
▼ Кольцевые пазы.

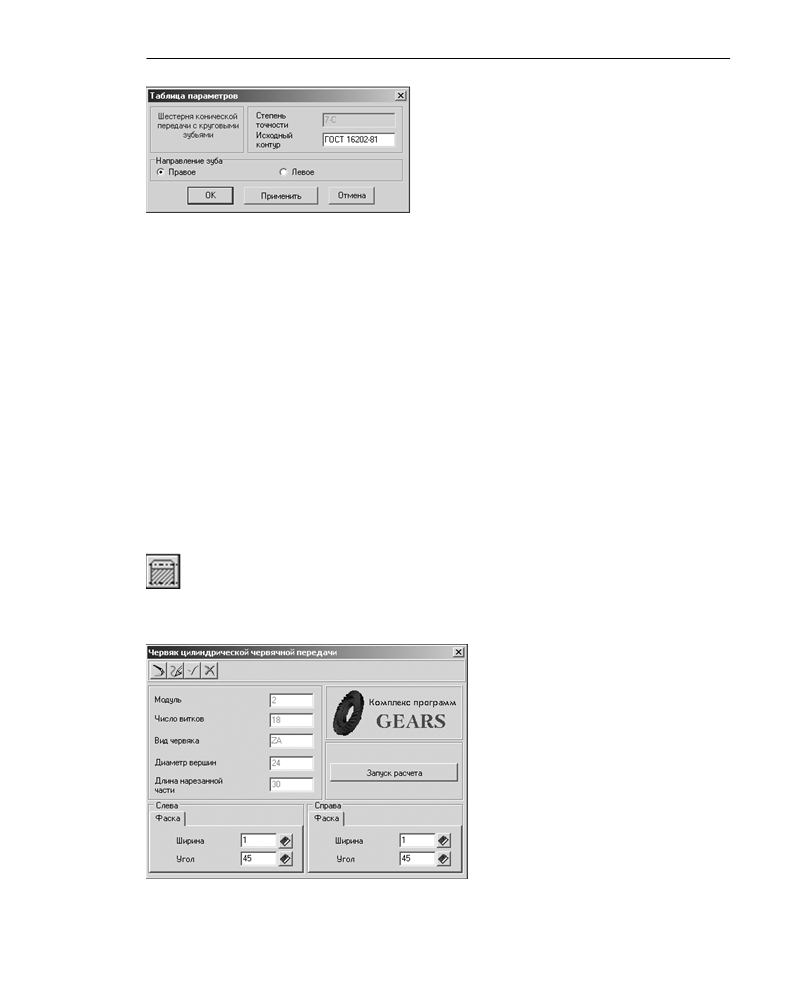

Таблица параметров конической шестерни с круговыми зубьями
Выделите в дереве ступеней и элементов шестерню конической зубчатой передачи с кру!
говыми зубьями. Нажмите кнопку Дополнительные элементы ступеней на инстру!
ментальной панели внешнего контура. В развернувшемся меню выберите команду Таб
лица параметров и щелкните левой клавишей мыши. Откроется окно, в котором
необходимо ввести информацию для создания таблицы параметров (рис. 4.52).
78
Глава 4. Построение внешнего контура
В окне Таблица параметров указан тип шестерни
(шестерня конической передачи с круговыми зубья!
ми), степень точности, заданная при расчете, и но!
мер ГОСТ на исходный контур (его можно скоррек!
тировать).
1. Укажите Направление зуба.
2. Нажмите кнопку Применить, чтобы увидеть ре!
Рис. 4.52.
зультаты построения, не закрывая окно ввода па!
раметров.
3.
Для создания таблицы параметров нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на конической шестерне с кру!
говыми зубьями кольцевые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на конической шестерне с круговыми зубь!
ями совпадает с порядком ввода параметров кольцевых пазов на цилиндрической сту!
пени (см. раздел 4.2.6 на с. 63).
4.7.4.
Червяк цилиндрической червячной передачи
Чтобы построить червяк цилиндрической червячной передачи, нажмите кнопку Эле
менты механических передач внешнего контура, расположенную на инструмен!
тальной панели внешнего контура. В раскрывшемся дополнительном меню со списком
элементов механических передач выберите команду Червяк цилиндрической чер
вячной передачи.
Откроется окно, в котором нужно задать
параметры для расчета (рис. 4.53).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 2.7 на
стр. 31).
Если расчет выполняется в первый раз, то
поля, содержащие параметры червяка, не!
активны и содержат нулевые значения.
1. Задайте параметры фасок. Это можно
сделать разными способами:
Рис. 4.53.
79
Часть II.
Построение вала
▼ Ввести значения при помощи клавиатуры. При этом способе можно осуществлять пере!
мещение между полями ввода при помощи клавиши <Tab> и пользоваться калькулято!
ром (см. раздел 2.6 на с. 30).
▼ Выбрать значение из стандартного ряда. Для этого потребуется нажать кнопку с изобра!
жением книги, а затем выбрать нужное значение из предлагаемого ряда и зафиксиро!
вать его нажатием клавиши <Enter> или двойным щелчком мыши.
2.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5. Подробную информацию о порядке выполнения расчета вы мо!
жете получить в разделе «Червячная цилиндрическая передача» на с. 146.
После выполнения расчета основные параметры червяка будут показаны в качестве
справочных данных в левой верхней части окна Червяк цилиндрической червячной
передачи (рис. 4.53).
Для червяка цилиндрической червячной передачи можно построить дополнительный
элемент Таблица параметров.
Таблица параметров червяка цилиндрической передачи
Выделите в дереве ступеней и элементов червяк цилиндрической передачи. Нажмите
кнопку Дополнительные элементы ступеней на инструментальной панели внешнего
контура.
В развернувшемся меню выберите команду Таблица
параметров и щелкните левой клавишей мыши. От!
кроется окно, в котором необходимо ввести инфор!

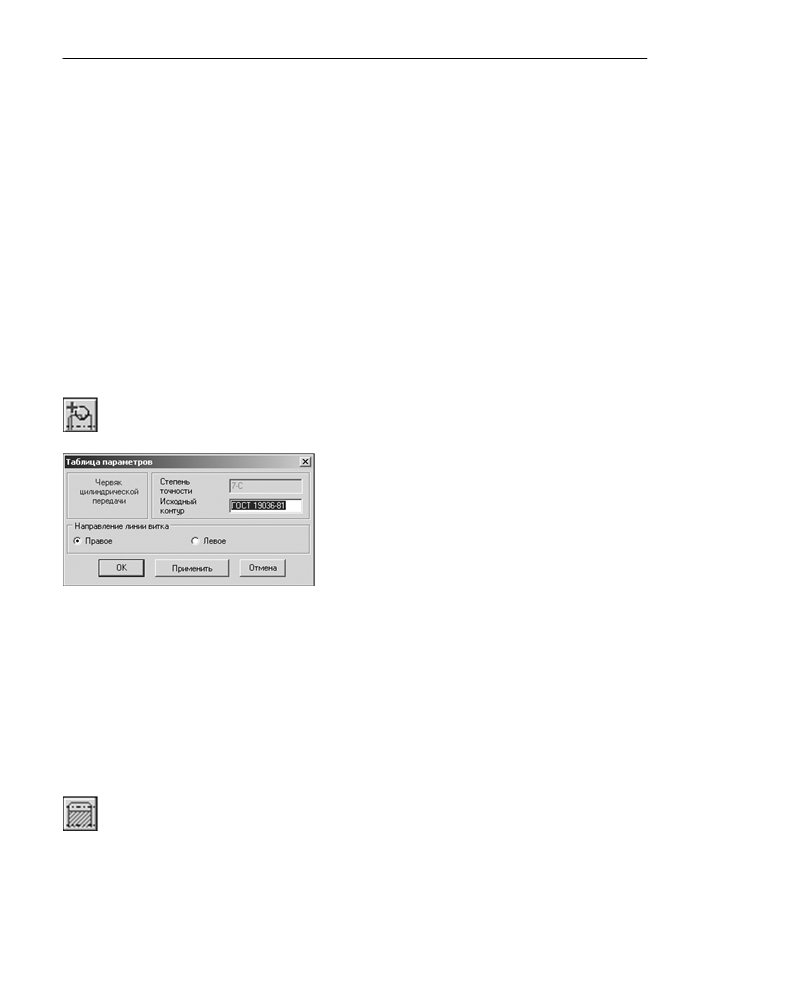

мацию для создания таблицы параметров (рис. 4.54).
В окне Таблица параметров указан тип элемента
механической передачи (червяк цилиндрической пе!
редачи), степень точности, заданная при расчете, и
вид исходного контура (стандартный или нестандарт!
Рис. 4.54.
ный).
1. Укажите Направление линии витка.
2. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
3. Для создания таблицы параметров нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.7.5. Червячное колесо

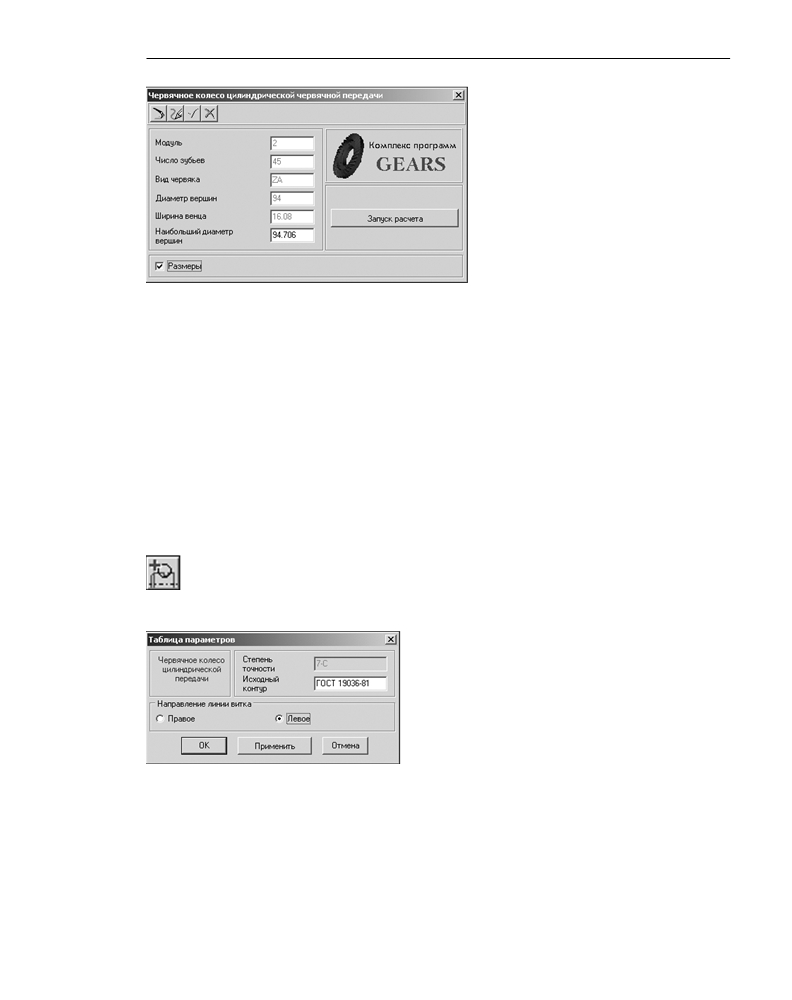

Чтобы построить колесо цилиндрической червячной передачи, нажмите кнопку Эле
менты механических передач внешнего контура, расположенную на инструмен!
тальной панели внешнего контура. В раскрывшемся дополнительном меню со списком
элементов механических передач выберите команду Червячное колесо цилиндри
ческой червячной передачи. Откроется окно, в котором нужно задать параметры для
расчета (рис. 4.55).
80
Глава 4. Построение внешнего контура
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 2.7
на стр. 31).
Если расчет выполняется в первый раз, то
поля, содержащие параметры червячного
колеса, неактивны и содержат нулевые
значения.
1. Для простановки размеров на чертеже
включите опцию Размеры.
Рис. 4.55.
2.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5. Подробную информацию о порядке выполнения расчета вы мо!
жете получить в разделе «Червячная цилиндрическая передача» на с. 146.
После выполнения расчета основные параметры червячного колеса будут показаны в ка!
честве справочных данных в левой части окна Червячное колесо цилиндрической
червячной передачи (рис. 4.55).
Для червячного колеса цилиндрической червячной передачи можно построить следую!
щие дополнительные элементы:
▼ Таблица параметров;
▼ Кольцевые пазы.
Таблица параметров червячного колеса
Выделите в дереве ступеней и элементов червячное колесо. Нажмите кнопку Дополни
тельные элементы ступеней на инструментальной панели внешнего контура. В раз!
вернувшемся меню выберите команду Таблица параметров и щелкните левой клави!
шей мыши.
Откроется окно, в котором необходимо ввести ин!
формацию для создания таблицы параметров
(рис. 4.56). В окне Таблица параметров указан тип
элемента механической передачи (червячное колесо
цилиндрической передачи), степень точности, задан!
ная при расчете, и вид исходного контура (стандарт!
ный или нестандартный).
1. Укажите Направление линии витка.
Рис. 4.56.
2. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
3. Для создания таблицы параметров нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
81
Часть II.
Построение вала
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на червячном колесе кольце!
вые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на червячном колесе совпадает с порядком
ввода параметров кольцевых пазов на цилиндрической ступени (cм. раздел 4.2.6 на
с. 63).
4.7.6.
Звездочка цепной передачи с роликовой цепью

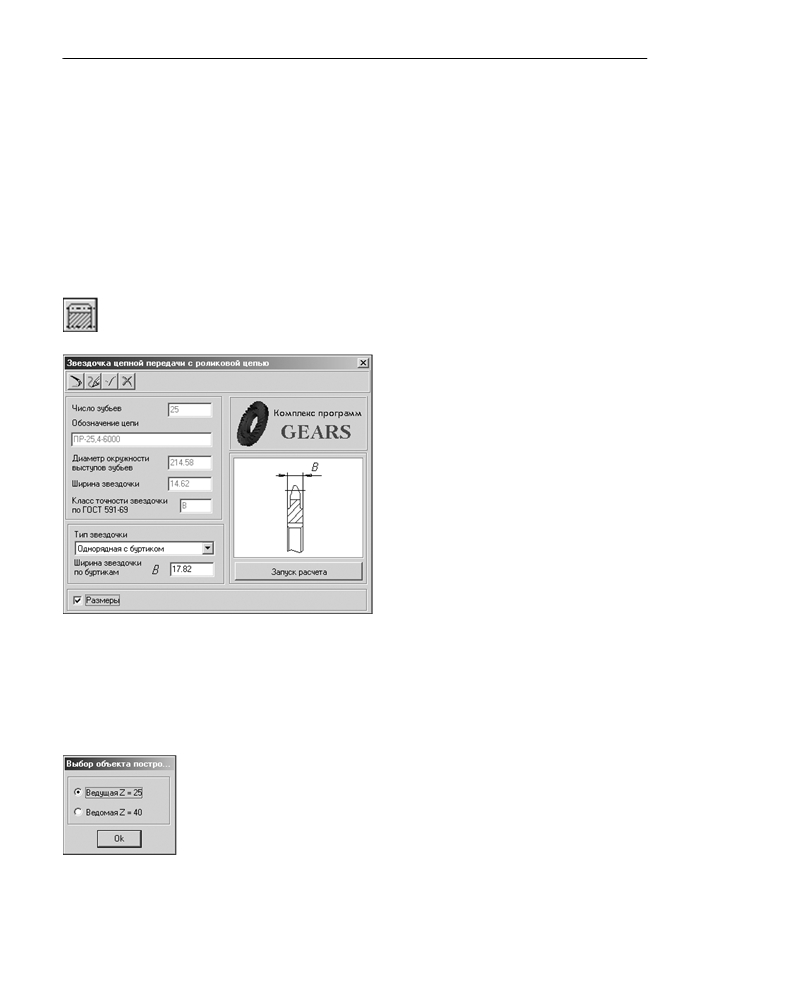

Чтобы построить звездочку цепной передачи, нажмите кнопку Элементы механичес
ких передач внешнего контура, расположенную на инструментальной панели вне!
шнего контура.
В раскрывшемся дополнительном меню со
списком элементов механических передач
выберите команду Звездочка цепной пе
редачи с роликовой цепью. Откроется
окно, в котором нужно задать параметры
для расчета (рис. 4.57).
В верхней части окна находится панель инс!
трументов. Она содержит кнопки вызова ко!
манд управления изображением проектиру!
емого элемента (см. табл. 2.7 на стр. 31).
Если расчет выполняется в первый раз, то
поля, содержащие параметры звездочки,
неактивны и содержат нулевые значения.
1.
Включите опцию Размеры, чтобы
Рис. 4.57.
отобразить размеры звездочки на чертеже.
2.Нажмите кнопку Запуск расчета. Откро!
ется окно модуля расчетов механических передач КОМПАС GEARS 5. Подробную инфор!
мацию о порядке выполнения расчета вы можете получить в разделе «Цепная передача»
на с. 155.
3. После выполнения расчетов на экран выводится окно, в котором предлагается выбрать
для дальнейшей работы одну из звездочек (рис. 4.58).
Выберите объект построения и нажмите кнопку OK. Основные параметры вы!
бранной звездочки будут показаны в качестве справочных данных в левой
части окна Звездочка цепной передачи с роликовой цепью (рис. 4.57).
Для редактирования станут доступны параметры:
▼ Тип звездочки;
▼ Ширина звездочки по буртикам.
Рис. 4.58.
82
Глава 4. Построение внешнего контура
Для звездочки цепной передачи с роликовой цепью можно построить следующие допол!
нительные элементы:
▼ Таблица параметров;
▼ Профиль зубьев звездочки;
▼ Кольцевые пазы.

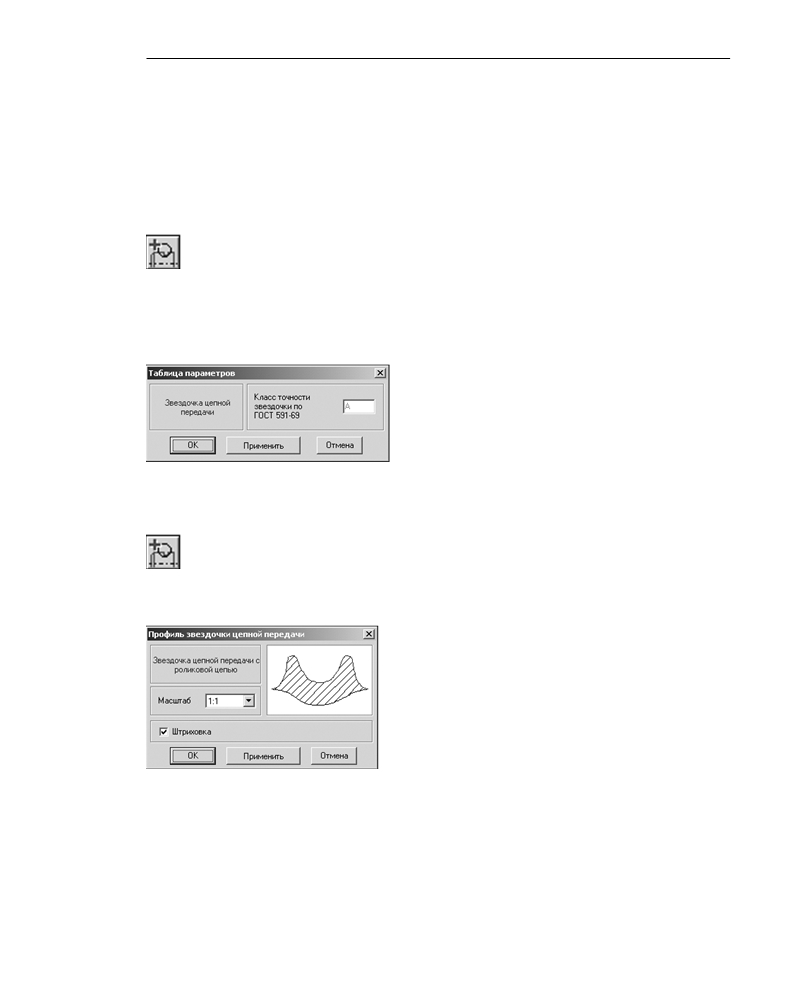

Таблица параметров звездочки цепной передачи
Выделите в дереве ступеней и элементов ступень Звездочка. Нажмите кнопку Допол
нительные элементы ступеней на инструментальной панели внешнего контура. В
развернувшемся меню выберите команду Таблица параметров и щелкните левой кла!
вишей мыши. Откроется окно, в котором необходимо ввести информацию для создания
таблицы параметров звездочки (рис. 4.59).
В окне Таблица параметров указан тип элемента механической передачи (звездочка
цепной передачи) и класс точности, заданный при расчете.
1. Нажмите кнопку Применить, чтобы увидеть резуль!
таты построения, не закрывая окно диалога.
2. Для создания таблицы параметров нажмите кнопку
OK.
Для выхода из диалога без сохранения внесенных из!
Рис. 4.59.
менений нажмите кнопку Отмена или клавишу <Esc>.
Профиль зубьев звездочки
Выделите в дереве ступеней и элементов звездочку цепной передачи. Нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели внешнего конту!
ра. В развернувшемся меню выберите команду Профиль зубьев и щелкните левой кла!
вишей мыши. Откроется окно Профиль зубьев звездочки цепной передачи
(рис. 4.60).
1.
Выберите из стандартного ряда Масштаб изображе!
ния профиля зубьев на чертеже. Чтобы открыть спи!
сок предлагаемых вариантов, нажмите кнопку с чер!
ным треугольником.
2.
Включите опцию Штриховка, чтобы показать этот
атрибут на изображении профиля.
3.
Нажмите кнопку Применить, чтобы увидеть резуль!
таты построения, не закрывая окно диалога.
Рис. 4.60.
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
83
Часть II.
Построение вала
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на звездочке кольцевые пазы
следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на звездочке цепной передачи совпадает с
порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел
4.2.6 на с. 63).
4.7.7.
Шкив клиноременной передачи

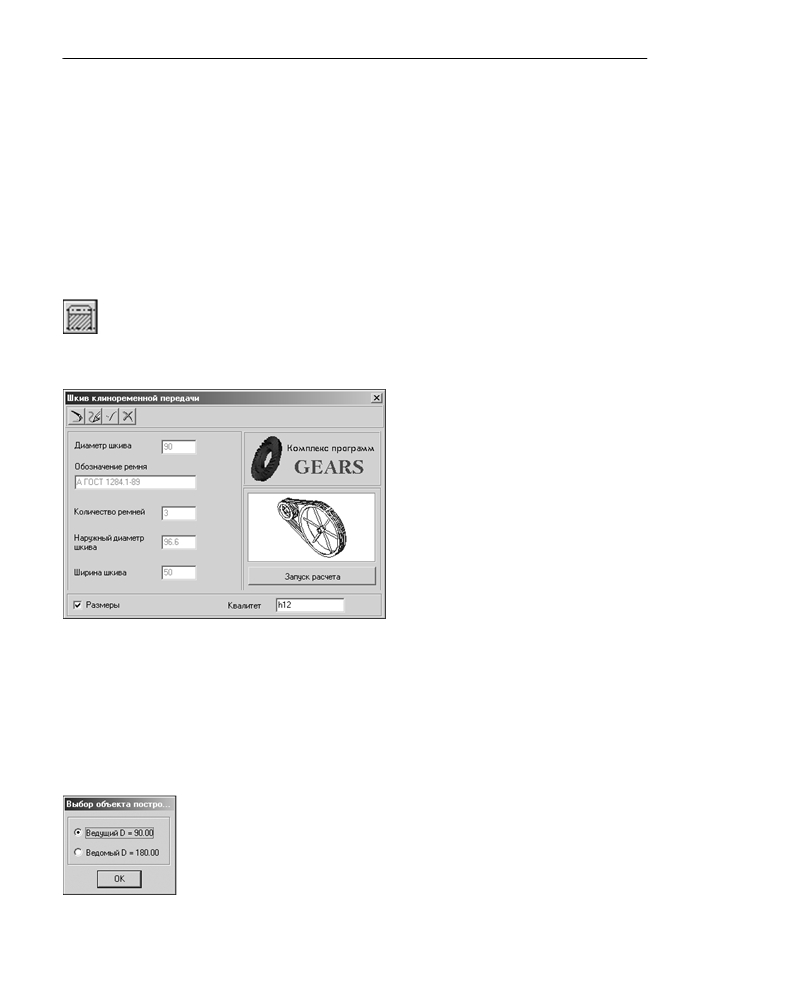

Чтобы построить шкив клиноременной передачи, нажмите кнопку Элементы механи
ческих передач внешнего контура, расположенную на инструментальной панели
внешнего контура. В раскрывшемся дополнительном меню со списком элементов меха!
нических передач выберите команду Шкив клиноременной передачи. Откроется ок!
но, в котором нужно задать параметры для расчета (рис. 4.61).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 2.7 на
стр. 31).
Если расчет выполняется в первый раз, то
поля, содержащие параметры шкива, не!
активны и содержат нулевые значения.
1. Включите опцию Размеры, чтобы
отобразить размеры шкива на черте!
же.
2. При необходимости скорректируйте
характеристику точности изготовления
Рис. 4.61.
шкива — измените значение в поле
Квалитет.
3.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5.
Подробную информацию о порядке выполнения расчета вы можете получить в разделе
«Клиноременная передача» на с. 162.
4.
После выполнения расчетов на экране появится окно, в котором необходимо выбрать
для дальнейшей работы один из шкивов (рис. 4.62).
Выберите объект построения и нажмите кнопку OK. Основные параметры вы!
бранного шкива и передачи будут показаны в качестве справочных данных в
левой верхней части окна Шкив клиноременной передачи (рис. 4.61).
Для шкива клиноременной передачи можно построить дополнительный эле!
мент Кольцевые пазы.
Рис. 4.62.
84
Глава 4. Построение внешнего контура
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на шкиве клиноременной пе!
редачи кольцевые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на шкиве клиноременной передачи совпа!
дает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см.
раздел 4.2.6 на с. 63.
4.7.8.
Шкив зубчато ременной передачи

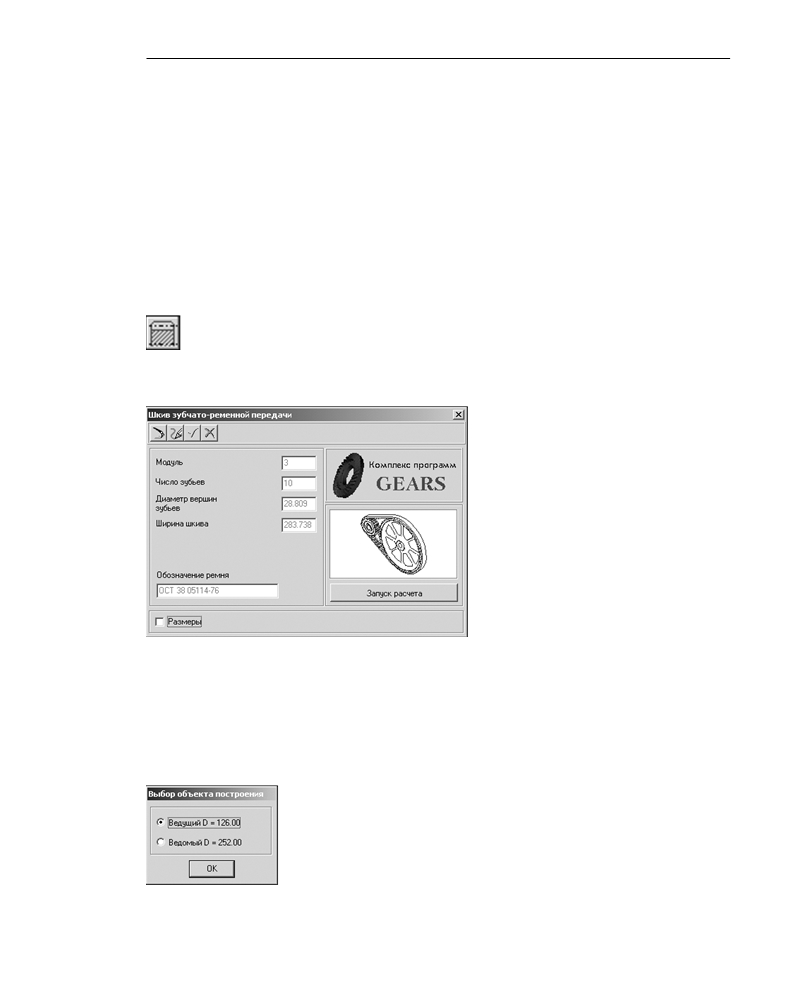

Чтобы построить шкив зубчато!ременной передачи, нажмите кнопку Элементы меха
нических передач внешнего контура, расположенную на инструментальной панели
внешнего контура. В раскрывшемся дополнительном меню со списком элементов меха!
нических передач выберите команду Шкив зубчато ременной передачи. Откроется
окно, в котором нужно задать параметры для расчета (рис. 4.63).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 2.7 на
стр. 31).
Если расчет выполняется в первый раз, то
поля, содержащие параметры шкива, не!
активны и содержат нулевые значения.
1. Включите опцию Размеры, чтобы
отобразить размеры шкива на черте!
же.
Рис. 4.63.
2. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5.
3. Подробную информацию о порядке выполнения расчета вы можете получить в разделе
«Зубчато!ременная передача» на с. 165.
4. После выполнения расчетов на экране появится окно, в котором необходимо выбрать
для дальнейшей работы один из шкивов (рис. 4.64).
Выберите объект построения и нажмите кнопку OK. Основные параметры
выбранного шкива и передачи будут показаны в качестве справочных дан!
ных в левой верхней части окна Шкив зубчато ременной передачи
(рис. 4.63).
Для шкива зубчато!ременной передачи вы можете построить дополни!
тельные элементы Профиль зубьев и Кольцевые пазы.
Рис. 4.64.
85
Часть II.
Построение вала
Профиль зубьев шкива

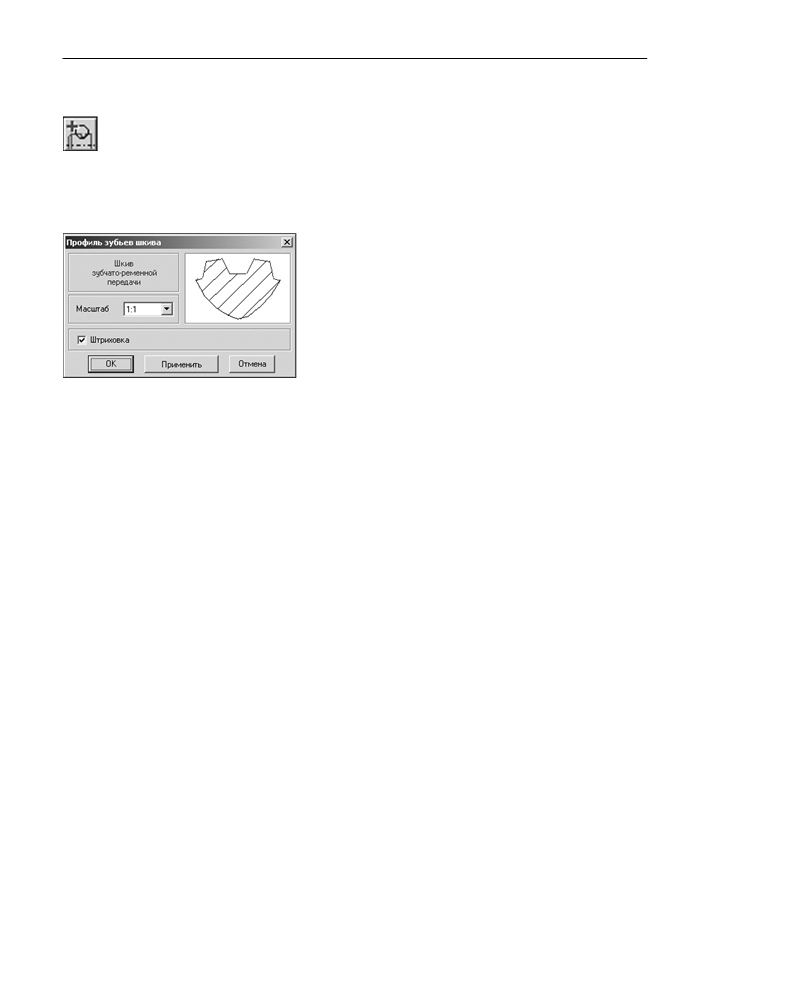

Выделите в дереве ступеней и элементов шкив зубчато!ременной передачи. Нажмите
кнопку Дополнительные элементы ступеней на инструментальной панели внешнего
контура. В развернувшемся меню выберите команду Профиль зубьев и щелкните ле!
вой клавишей мыши. Откроется окно Профиль зубьев шкива (рис. 4.65).
1. Выберите из стандартного ряда Масштаб изображения профиля зубьев на чертеже. Что!
бы открыть список предлагаемых вариантов, нажмите кнопку с черным треугольником.
2. Включите опцию Штриховка, чтобы показать этот
атрибут на изображении профиля.
3. Нажмите кнопку Применить, чтобы увидеть резуль!
таты построения, не закрывая окно ввода парамет!
ров.
4. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изме!
нений нажмите кнопку Отмена или клавишу <Esc>.
Рис. 4.65.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на шкиве зубчато!ременной
передачи кольцевые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на шкиве зубчато!ременной передачи сов!
падает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см.
раздел 4.2.6 на с. 63).
86
Глава 5.
Построение внутреннего контура
На инструментальной панели внутреннего контура расположены кнопки вызова команд
построения основных ступеней и дополнительных элементов модели.
К основным ступеням внутреннего контура относятся:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Центровое отверстие;
▼ Глухое отверстие;
▼ Квадрат;
▼ Шестерня внутреннего зацепления.
Дополнительные элементы могут быть разными для каждой ступени. Например:
▼ для цилиндрической ступени:
▼ Резьба;
▼ Шлицы;
▼ Шпоночные пазы;
▼ для шестерни:
▼ Таблица параметров;
▼ Профиль зубьев;

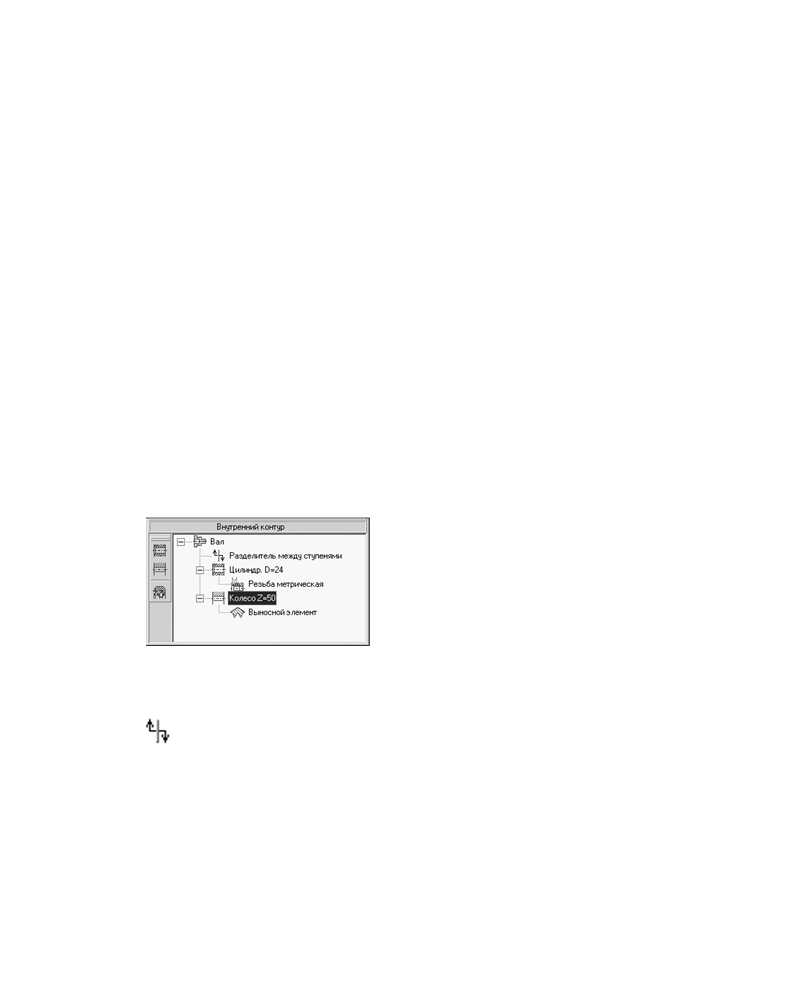

Дополнительные элементы ступени, в свою очередь, могут
иметь дополнительные элементы. Например, для шестер!
ни с внутренними зубьями существует дополнительный
Выносной элемент (рис. 5.1).
При вызове списка дополнительных элементов ступени вы
увидите элементы той ступени, которая активна в данный
момент.
Рис. 5.1.
Изменение взаимного расположения ступеней внутреннего контура производится так
же, как изменение расположения ступеней внешнего контура (см. раздел 4.1.3 на с. 37).
Особенностью построения внутреннего контура модели является возможность выбора и
изменения базового торца для любого элемента внутреннего контура. В дереве ступеней
и элементов внутреннего контура находится Разделитель между ступенями. Он изоб!
ражается в виде зеленой вертикальной черты со стрелками.
Для элементов, находящихся выше разделителя, базовым будет левый торец объекта.
Для элементов, находящихся ниже разделителя, базовым будет правый торец объекта.
87
Часть II.
Построение вала
5.1.
Общие приемы работы
5.1.1.
Построение основной ступени
1.
Укажите в дереве ступеней и элементов внутреннего контура ту ступень, следом за кото!
рой будет располагаться проектируемая ступень.
2.
Нажмите на инструментальной панели кнопку Простые ступени или кнопку Цилинд
рическая шестерня.
3.
Выберите необходимый элемент.
4.
Задайте требуемые параметры и нажмите кнопку OK.
5.1.2.
Построение дополнительных элементов
1.
Укажите в дереве ступеней и элементов внутреннего контура ступень, для которой нужно
построить дополнительный элемент.
2.
Нажмите на инструментальной панели кнопку Дополнительные элементы ступеней.
3.
Выберите дополнительный элемент.
4.
Задайте требуемые параметры и нажмите кнопку OK.
Перемещение дополнительных элементов (таблиц, выносных элементов) по полю черте!
жа можно производить, не прерывая работу с системой, при помощи команды контекс!
тного меню Переместить на чертеже (см. табл. 2.5 на стр. 29).
После окончания работы с КОМПАC SHAFT 2D V6 дополнительные элементы в докумен!
те КОМПАС!График можно перемещать только «видами» — сначала выделить вид, а за!
тем его передвинуть.
5.1.3.
Изменение базового торца ступени
Вы можете изменить расположение ступени относительно базового торца двумя спосо!
бами:
▼ Переместить разделитель — подвести курсор к знаку разделителя, нажать левую кла!
вишу мыши и, не отпуская ее, переместить курсор до выделения того элемента, перед
которым вы желаете поставить разделитель. Затем отпустить клавишу мыши.
▼ Переместить элемент — подвести курсор к наименованию элемента, который нужно пе!
реместить, нажать левую клавишу мыши и, не отпуская ее, переместить курсор до выде!
ления того элемента, перед которым вы желаете поставить перемещаемый элемент. За!
тем отпустить клавишу мыши.
5.2.
Цилиндрическая ступень внутреннего контура
Чтобы построить цилиндрическую ступень внутреннего контура, нажмите кнопку Ци
линдрическая ступень, расположенную в меню Простые ступени инструментальной
панели внутреннего контура. Далее построение цилиндрической ступени внутреннего
контура аналогично построению цилиндрической ступени внешнего контура (см. раздел
4.2 на с. 37).
88
Глава 5. Построение внутреннего контура
На цилиндрической ступени внутреннего контура возможно построение следующих до!
полнительных элементов:
▼ Канавки;
▼ Подшипники;
▼ Резьба;
▼ Шлицы;
▼ Шпоночные пазы.
О порядке построения дополнительных элементов рассказано в разделе 5.1.2 на с. 88.
5.2.1.
Канавки
На цилиндрической ступени внутреннего контура модели КОМПАС SHAFT 2D V6 могут
быть построены канавки следующих типов:
▼ Канавка под стопорное кольцо;
▼ Канавка под выход шлифовального круга.
Канавка под стопорное кольцо
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Канавки.

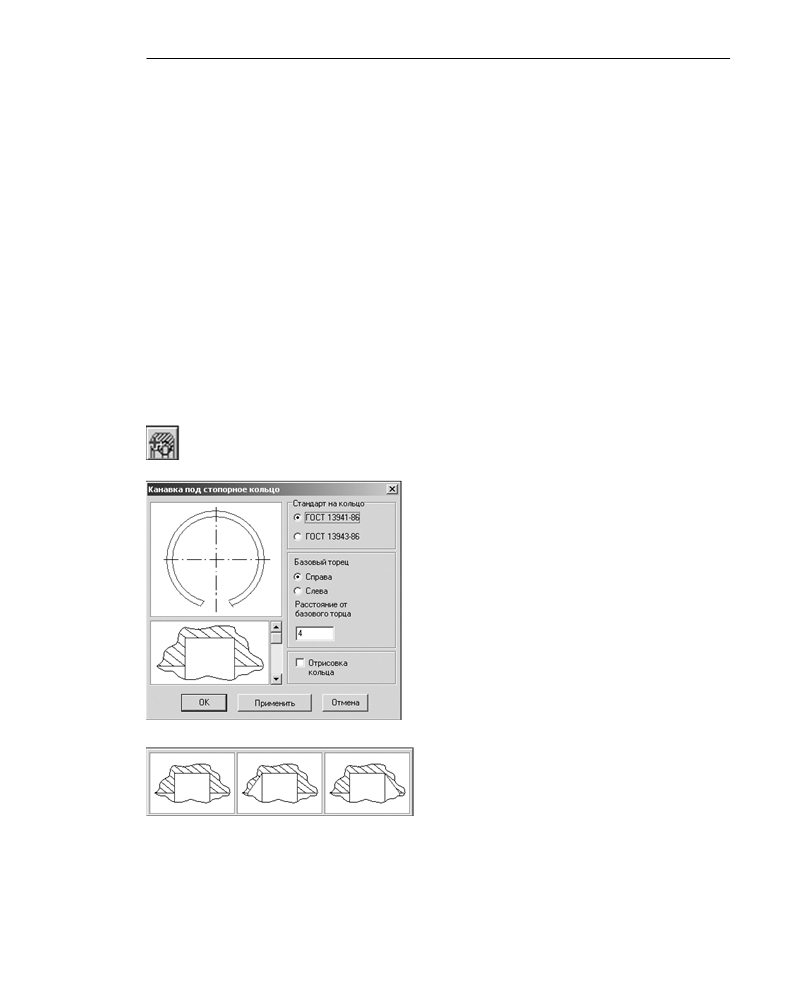

Откроется дополнительное меню с различными типа!
ми канавок. Укажите тип канавки Под стопорное
кольцо и щелкните левой клавишей мыши. На экра!
не появится окно, предназначенное для ввода пара!
метров канавки и кольца (рис. 5.2).
1. В левой области окна показан вид канавки по
умолчанию. Для того чтобы выбрать другой вид,
щелкните на слайде правой (или два раза левой)
клавишей мыши. На экране появится развернутое
меню видов канавок (рис. 5.3).
Рис. 5.2.
Перемещая курсор, выберите нужный вид и щелк!
ните на нем левой клавишей мыши.
Также вы можете выбрать вид канавки, пролисты!
вая слайды в окне Канавка под стопорное коль
Рис. 5.3.
цо с помощью линейки прокрутки.
2. Выберите ГОСТ на кольцо в группе Стандарт на кольцо.
3. Определите торец ступени, относительно которого будет базироваться канавка.
4. Задайте расстояние от базового торца. Это можно сделать разными способами:
89
содержание .. 3 4 5 6 ..
