Аскон. Интегрированная система проектирования тел вращения КОМПАС-SHAFT 2D. Руководство - часть 2

Глава 2. Интерфейс модуля построения

Для запуска команды подведите курсор к кнопке и щелкните по ней мышью.

2.1.1.

Команды управления изображением на листе чертежа

КОМПАС График

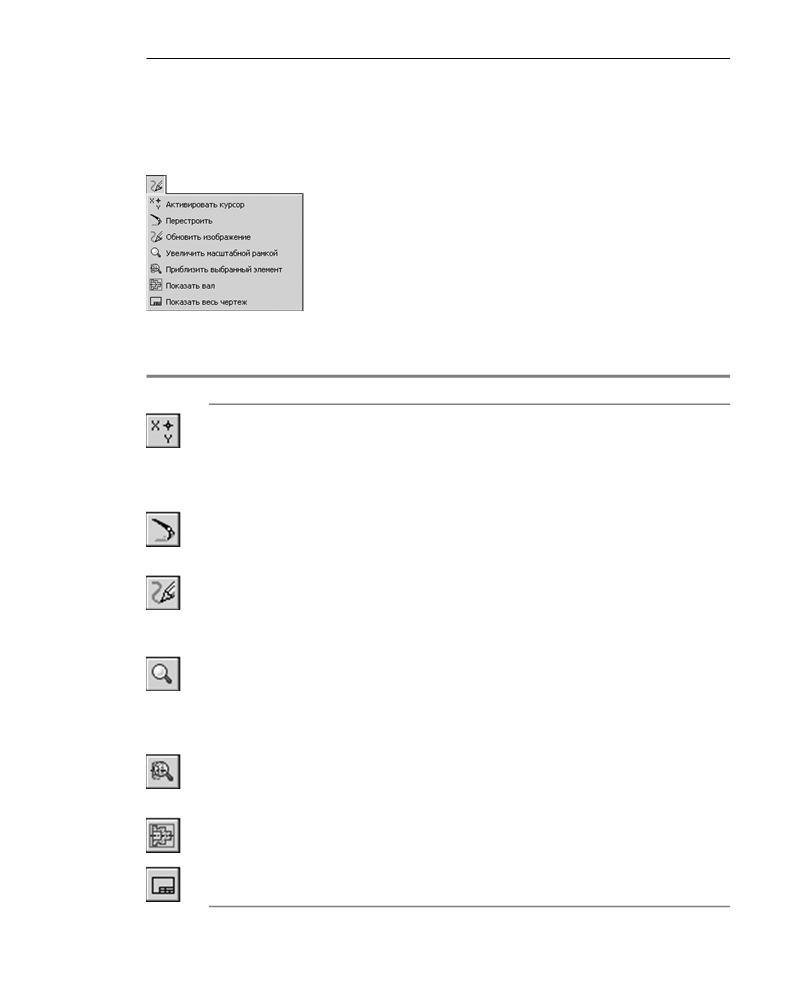

Команды, предназначенные для управления изображением модели на

листе чертежа КОМПАС!График, можно вызвать из главного меню,

раскрыв группу Обновить, показать, перестроить изображение

(рис. 2.4). Краткое описание этих команд приведено в таблице 2.2.

Рис. 2.4.

Табл. 2.2. Команды группы Обновить, показать, перестроить изображение

Команда

Назначение и использование команды

Активизировать

После вызова команды управление будет передано КОМПАС!

курсор

График, и вы сможете использовать его стандартные команды для

выбора наиболее удобного для работы масштаба отображения

модели КОМПАС SHAFT 2D V6 в рабочем окне КОМПАС!График.

Чтобы прервать выполнение команды, нажмите клавишу <Esc>.

Перестроить

Отображение изменений, внесенных в модель КОМПАС SHAFT 2D

V6, в окне КОМПАС!График без выхода из текущего режима работы

с системой.

Обновить

Автоматическое перестроение изображения в активном окне


КОМПАС!График без изменения масштаба.

Рекомендуется использовать для удаления с экрана вспомо!

гательных линий, возникших в процессе работы с системой.

Увеличить

Отображение выбранной области чертежа во весь экран.

масштабной

Вызовите команду. Щелкните мышью, обозначая один из углов

рамкой

увеличиваемой области. Не отпуская клавишу мыши, переместите

курсор, выделяя область рамкой. Щелкните мышью, фиксируя

диагональ увеличиваемой области.

Приблизить

Отображение во весь экран элемента, выделенного в дереве

выбранный

ступеней и элементов.

элемент

Показать вал

Изменение масштаба в активном окне КОМПАС!График с целью

отображения всей модели КОМПАС SHAFT 2D V6.

Показать все

Изменение масштаба в активном окне КОМПАС!График с целью

отображения всего документа.

21

Часть I.

Общие сведения

2.1.2.

Команды построения дополнительных изображений

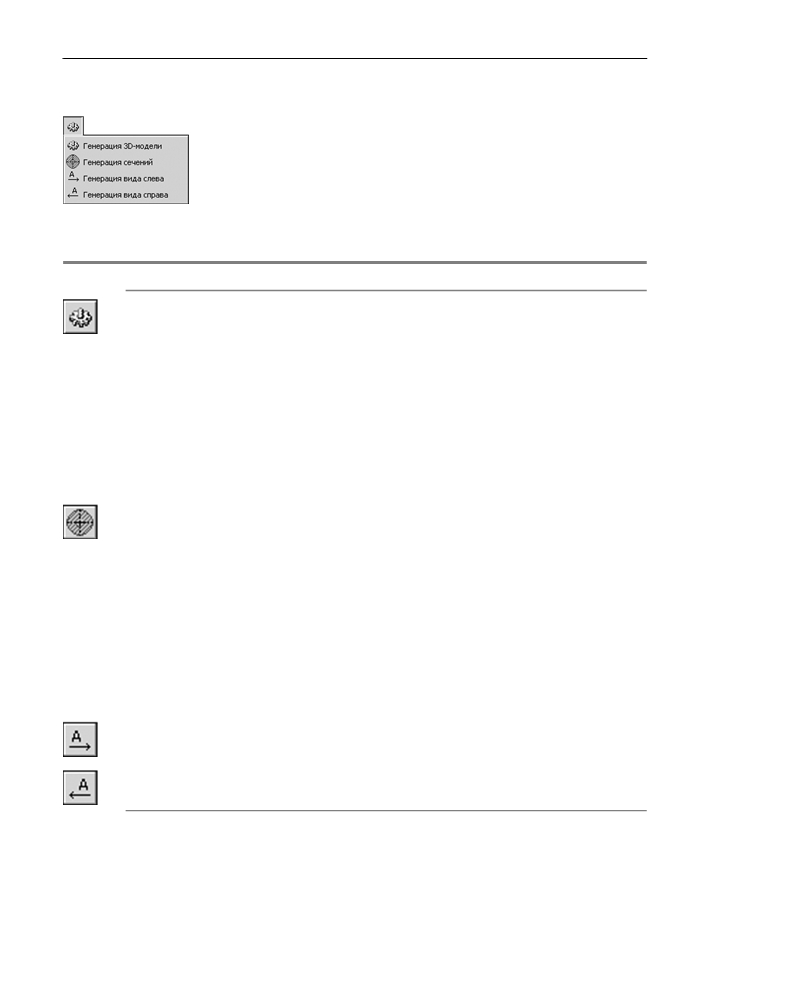

Команды, предназначенные для запуска процессов генерации дополни!

тельных изображений модели, можно вызвать из главного меню, раскрыв

группу Дополнительные построения (рис. 2.5). Краткое описание этих

команд приведено в таблице 2.3.

Рис. 2.5.

Табл. 2.3. Команды группы Дополнительные построения

Команда

Назначение и использование команды

Генерация

Команда работает только при наличии модуля трехмерного

3D модели

проектирования КОМПАС!3D. Она предназначена для запуска процесса

формирования трехмерной твердотельной модели на основе плоской

модели КОМПАС SHAFT 2D V6 (для втулок, валов, шестерен

цилиндрической передачи с прямыми зубьями, шкивов и звездочек).

После активизации команды на экран выводится панель, отражающая

ход генерации.

Готовая трехмерная модель помещается в новый документ КОМПАС!

3D. Чтобы перейти к нему, закройте окно КОМПАС SHAFT 2D V6 и

откройте документ с моделью со страницы Окно главного меню

КОМПАС!3D.

Генерация

Отрисовка сечений тела вращения в месте, предварительно указанном

сечений

в активном документе КОМПАС!График линией разреза. В зависимос!

ти от опций, включенных в диалоге Настройки, на вкладке

Генерация сечений вала (см. раздел 2.1.4 на с. 23), сечения будут

построены:

▼ в режиме автоматического выбора их месторасположения

или ручного размещения в поле активного документа КОМ!

ПАС!График;

▼ с созданием нового вида для каждого сечения или в теку!

щем виде;

▼ со штриховкой или без нее.

Генерация

Автоматическая отрисовка вида тела вращения слева в поле активного

вида слева

документа КОМПАС!График.

Генерация

Автоматическая отрисовка вида тела вращения справа в поле

вида справа

активного документа КОМПАС!График.

22

Глава 2. Интерфейс модуля построения

2.1.3.

Команды вызова дополнительных модулей системы

При помощи панели инструментов КОМПАС SHAFT 2D V6 можно вы!

звать специализированные программные продукты, предназначенные:

▼ для выбора материала модели (см. Часть V);

Рис. 2.6.

▼ для расчета модели вала и подшипников (см. Часть IV).

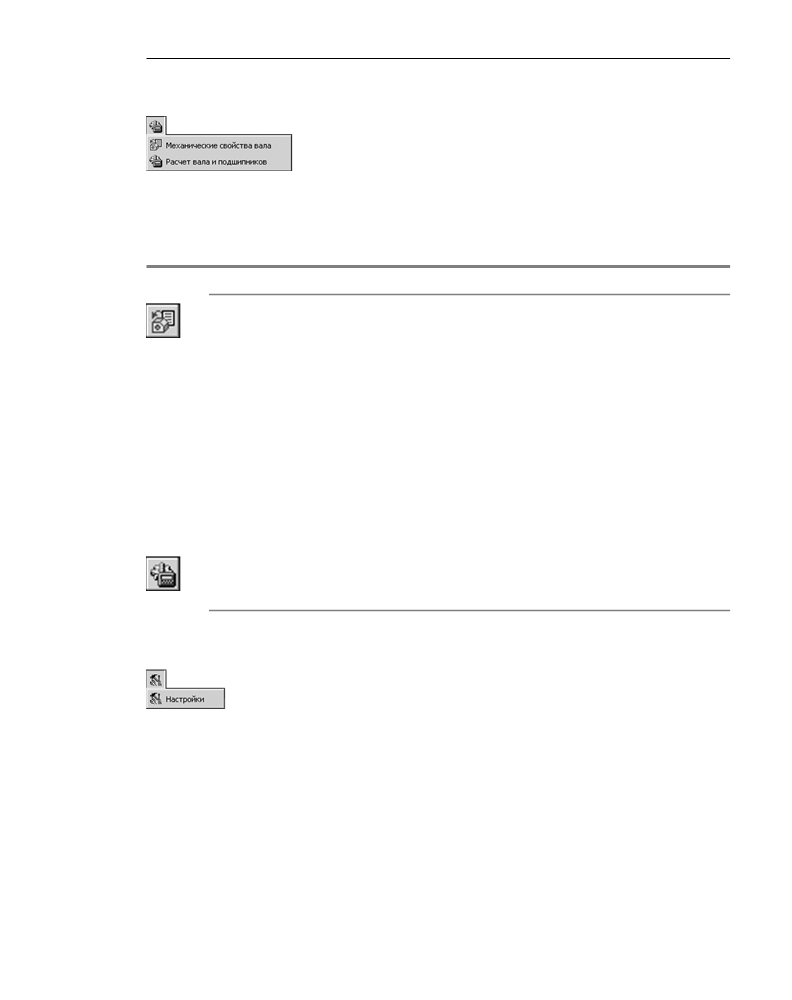

Команды, предназначенные для запуска этих модулей, расположены в группе Свойства

и расчеты (рис. 2.6 и табл. 2.4).

Табл. 2.4. Команды группы Свойства и расчеты

Команда

Назначение и использование команды

Механические

Запуск Модуля выбора материалов (см. Часть V). С его помощью

свойства

вы сможете:

материала

▼ выбрать марку материала для изделия, проектируемого

вала

в КОМПАС SHAFT 2D V6;

▼ пополнить базу данных новыми материалами или мате!

риалами, обладающими свойствами, отличными от при!

водимых в базе;

▼ получить отчет о свойствах материала; вывести отчет о

свойствах материала на печать или сохранить его в фай!

ле формата FastReport (*.frf).

Модуль выбора материалов интегрирован с корпоративным

справочником системы ЛОЦМАН:PLM «ЛОЦМАН: Материалы и

сортаменты».

Расчет вала и

Запуск модуля КОМПАС ShaftCalc, предназначенного для расчета

подшипников

валов и подшипников, которые смоделированы в КОМПАС SHAFT

2D V6 (см. Часть IV).

2.1.4.

Команда настройки параметров работы системы

Для выбора режимов работы КОМПАС SHAFT 2D V6 вызовите команду Настройки

(рис. 2.7). Откроется одноименное команде окно. Оно содержит четыре группы на!

страиваемых параметров, каждая из которых расположена на отдельной вкладке:

Рис. 2.7.

▼ Общие;

▼ Формы таблиц параметров;

▼ Генерация сечений вала;

▼ Генерация 3D модели.

Общие настройки

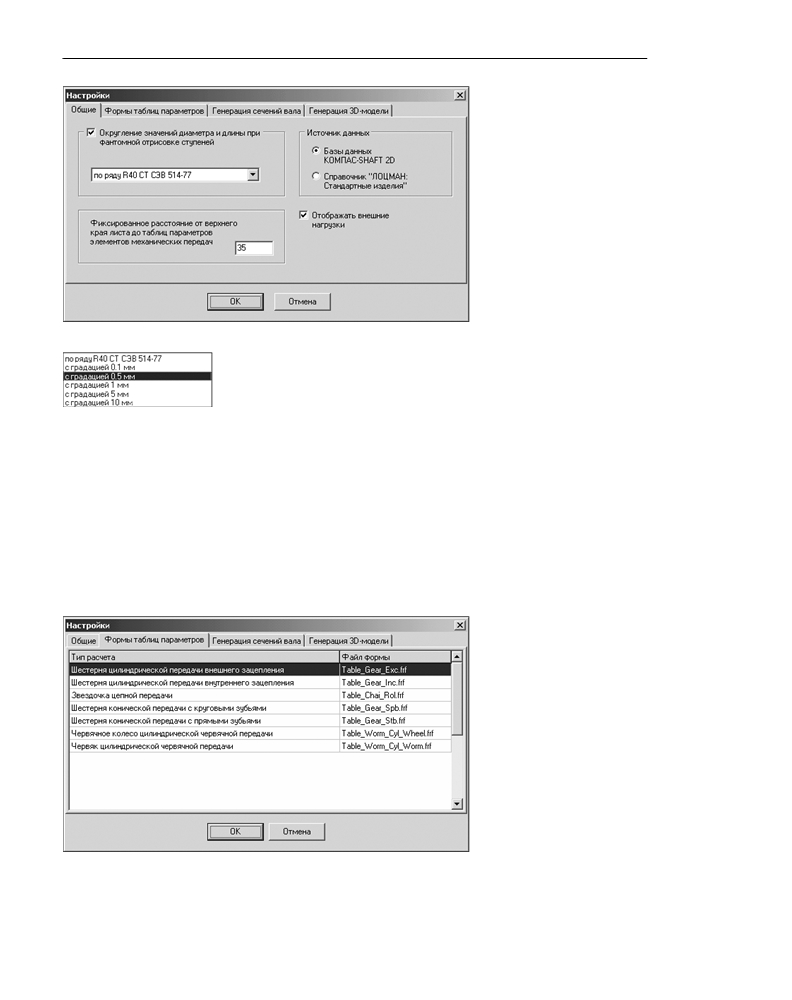

На вкладке Общие (рис. 2.8) можно настроить параметры фантомной отрисовки ступе!

ней, указать источник данных о стандартных изделиях и включить (или выключить) воз!

можность отображения внешних нагрузок, приложенных к модели.

23

Часть I.

Общие сведения

Фантом

— изображение,

временно появляющееся на

экране при выполнении ка!

кой!либо операции и пока!

зывающее текущее состоя!

ние создаваемых или

редактируемых объектов.

При изменении положения

курсора фантом динами!

чески перестраивается, по!

казывая новое состояние

вводимого элемента.

Рис. 2.8.

1.

Чтобы при фантомной отрисовке округлялись значения диаметра и

длины ступени, включите соответствующую опцию, раскройте спи!

сок и выберите тип округления (рис. 2.9).

Рис. 2.9.

2.

Укажите, на каком расстоянии от верхнего края внутренней рамки листа чертежа будут

располагаться таблицы параметров элементов механических передач.

3.

Если вы хотите получать параметры стандартных изделий из справочника системы ЛОЦ!

МАН, выберите в группе Источник данных вариант Справочник «ЛОЦМАН: Стан

дартные изделия».

4.

Чтобы запретить отображение внешних нагрузок, приложенных к проектируемой моде!

ли КОМПАС SHAFT 2D V6, выключите опцию Отображать внешние нагрузки.

Формы таблиц

Вкладка Формы таблиц

параметров (рис. 2.10) не!

сет информацию о файлах,

которые содержат формы

таблиц параметров зубча!

тых зацеплений, поставлен!

ных в соответствие каждо!

му типу расчета. Файл фор!

мы формата *.frf создается

с помощью лицензирован!

ного визуального дизайне!

ра отчетов

FastReport

(www.fastreport.ru).

Рис. 2.10.

24

Глава 2. Интерфейс модуля построения

Генерация сечений вала

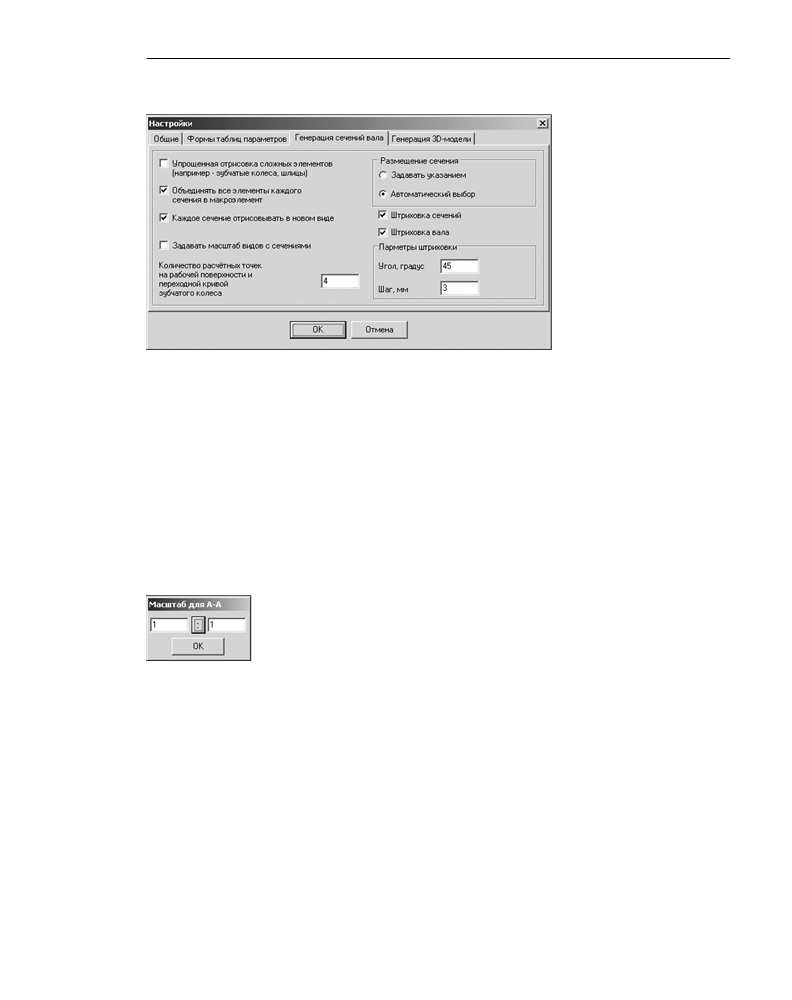

Вкладка Генерация сече

ний вала (рис. 2.11) пред!

назначена для задания па!

раметров отрисовки и

размещения сечений моде!

ли на листе чертежа.

Рис. 2.11.

1.

Включите опцию Упрощенная отрисовка сложных элементов, чтобы не прорисовы!

вать на сечении все зубья зубчатых колес или шлицев.

2.

Если вы хотите, чтобы каждое сечение модели являлось макроэлементом, включите оп!

цию Объединять все элементы каждого сечения в макроэлемент.

Макроэлемент — это объект, состоящий из нескольких простых объектов. Макроэле!

мент воспринимается системой (выделяется, перемещается, удаляется) как единое це!

лое. Ни один из входящих в макроэлемент простых объектов нельзя редактировать или

удалять отдельно, а если такие действия необходимы, то сначала нужно разрушить мак!

роэлемент.

3.

Включите опцию Каждое сечение отрисовывать в новом виде, чтобы каждое сече!

ние было помещено на листе чертежа КОМПАС!График в отдельный вид.

После включения опции Каждое сечение отрисовывать в новом виде ста!

нет доступной опция Задавать масштаб видов с сечениями. Если вы ее

включите, то перед генерацией каждого сечения будет открываться окно, в ко!

тором нужно будет указать масштаб изображения (рис. 2.12). Масштаб можно

Рис. 2.12.

ввести с помощью клавиатуры или выбрать из предлагаемого стандартного ря!

да, нажав кнопку с двумя точками.

4.

Укажите Количество расчетных точек на рабочей поверхности и переходной кривой зуб

чатого колеса. Этот параметр будет влиять на точность отрисовки линии эвольвенты при

построении профиля зуба в чертеже. Чем больше размер зуба, тем большее количество

точек необходимо задать, чтобы построить плавную линию эвольвенты.

5.

Выберите в группе Размещение сечения вариант Задавать указанием, чтобы иметь

возможность вручную определять положение сечения на листе чертежа. В этом случае

после вызова команды генерации сечения красным цветом будет показан фантом изоб!

ражения и предлагаемое место его размещения, а также рамка с перекрестьем, обозна!

чающая сечение. Вашей задачей будет переместить рамку в нужное место и щелкнуть

клавишей мыши, после чего на листе чертежа появится изображение сечения.

25

Часть I.

Общие сведения

6.

При выбранном варианте Автоматический выбор все сечения будут изображены

справа от тела вращения на одной с ним оси.

Если вы вручную расположите сечения на листе чертежа, после этого включите опцию

Автоматический выбор и снова сгенерируете сечения, они автоматически заменят

изображения предыдущих сечений в ранее установленных для них местах.

7.

В группе Параметры штриховки вы можете задать угол наклона и шаг штриховки се!

чений и валов.

Генерация 3D модели

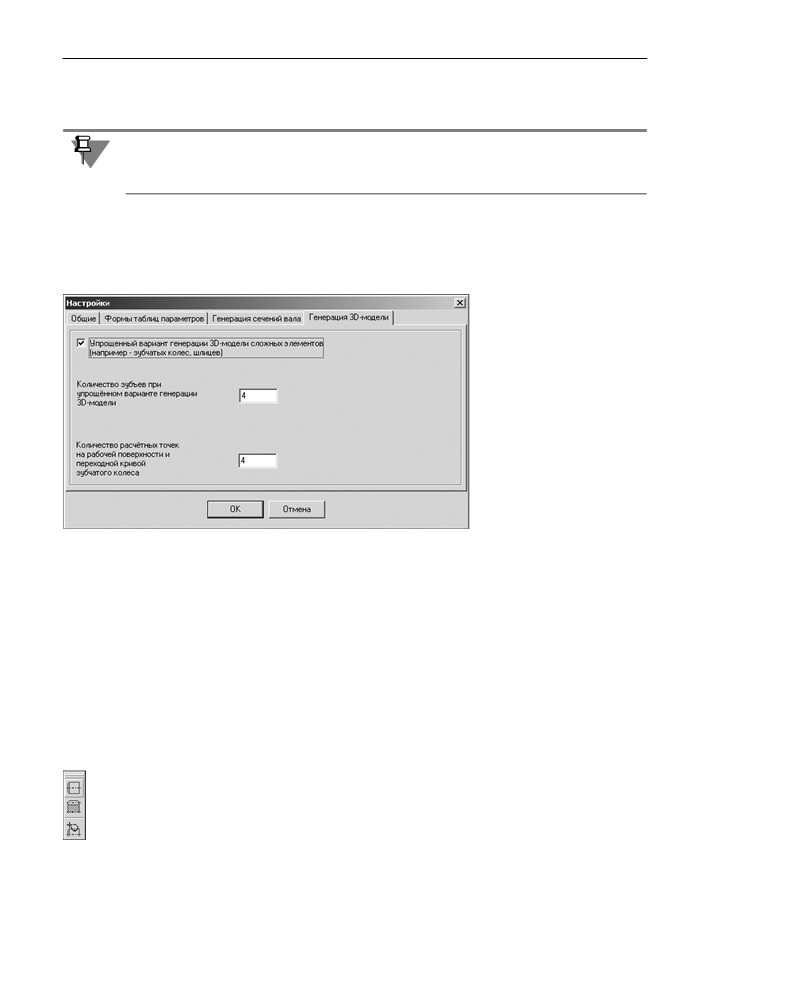

Вкладка Генерация

3D

модели (рис. 2.13) предна!

значена для задания пара!

метров трехмерной твердо!

тельной модели, которая

может быть сгенерирована

системой.

Рис. 2.13.

Если проектируемая деталь имеет много зубьев (шлицев), для ускорения процесса гене!

рации модели вы можете включить опцию Упрощенный вариант генерации и задать:

▼ Количество зубьeв пpи упpoщеннoм вapиaнтe гeнepaции 3D мoдeли. Это количество зу!

бьев, которые будут показаны на модели;

▼ Количество расчетных точек на рабочей поверхности и переходной кривой зубчатого ко

леса. Этот параметр будет влиять на точность отрисовки линии эвольвенты при постро!

ении профиля зуба в чертеже. Чем больше размер зуба, тем большее количество точек

необходимо задать, чтобы построить плавную линию профиля зуба.

2.2.

Инструментальная панель внешнего контура

На инструментальной панели внешнего контура (рис. 2.14) расположены кнопки вызова

команд построения ступеней и элементов модели:

▼ Простые ступени;

▼ Элементы механических передач;

Рис. 2.14.

▼ Дополнительные элементы ступеней.

26

Глава 2. Интерфейс модуля построения

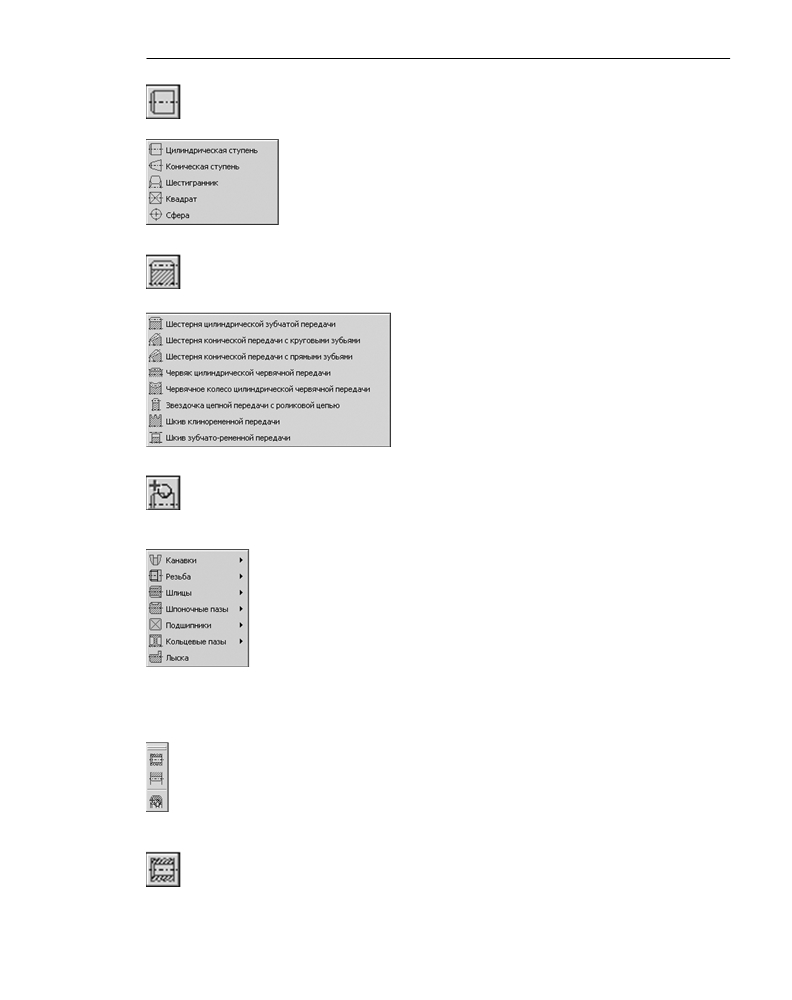

При нажатии кнопки Простые ступени раскрывается вложенное меню (рис. 2.15). Оно

содержит список ступеней внешнего контура, которые вы можете создать при проекти!

ровании детали:

▼ Цилиндрическая ступень;

▼ Коническая ступень;

▼ Шестигранник;

▼ Квадрат;

▼ Сфера.

Рис. 2.15.

При нажатии кнопки Элементы механических передач раскрывается вложенное ме!

ню (рис. 2.16). Оно содержит список элементов зубчатых, винтовых, цепных и ременных

передач, которые вы можете создать при проектировании детали.

Рис. 2.16.

При нажатии кнопки Дополнительные элементы ступеней раскрывается вложенное

меню (рис. 2.17). Оно содержит список дополнительных элементов, которые вы можете

создать для той ступени модели, которая указана в дереве ступеней и элементов внешне!

го контура.

Многие команды в меню отмечены черным треугольником. Это значит, что они

имеют подменю, которые раскрываются при наведении курсора на команду.

Для разных ступеней и элементов модели будет предложен разный набор до!

полнительных элементов.

Чтобы перейти к заданию параметров ступени модели, элемента механических

передач или дополнительного элемента, выберите нужную команду, щелкните

мышью по строке меню или нажмите клавишу <Enter>.

Рис. 2.17.

2.3.

Инструментальная панель внутреннего контура

На инструментальной панели внутреннего контура (рис. 2.18) расположены кнопки вы!

зова команд построения ступеней и элементов вала:

▼ Простые ступени.

▼ Цилиндрическая шестерня.

Рис. 2.18.

▼ Дополнительные элементы ступеней.

При нажатии кнопки Простые ступени раскрывается вложенное меню (рис. 2.19). Оно

содержит список ступеней внутреннего контура, которые вы можете создать при проек!

тировании детали:

27

Часть I.

Общие сведения

▼ Цилиндрическая ступень;

▼ Коническая ступень;

▼ Квадрат;

▼ Глухое отверстие;

Рис. 2.19.

▼ Центровое отверстие.

При нажатии кнопки Дополнительные элементы ступеней раскрывается вложенное

меню (рис. 2.20). Оно содержит список дополнительных элементов, которые вы можете

создать для ступени модели, указанной в дереве ступеней и элементов внутреннего кон!

тура.

Многие команды в меню отмечены черным треугольником. Это значит, что они имеют

подменю, которые раскрываются при наведении курсора на команду.

Для разных ступеней и элементов модели будет предложен разный набор до!

полнительных элементов.

Чтобы перейти к заданию параметров ступени модели, элемента механических

передач или дополнительного элемента, выберите нужную команду, щелкните

мышью по строке меню или нажмите клавишу <Enter>.

Рис. 2.20.

2.4.

Меню сил и моментов

Чтобы развернуть меню сил и моментов, выделите основную ступень модели в дереве

ступеней и элементов. Нажмите кнопку Приложение нагрузки.

Раскроется вложенное меню (рис. 2.21), которое содержит перечень ко!

манд, с помощью которых вы сможете приложить нагрузку к активной

ступени модели.

Чтобы перейти к заданию нагрузки, выберите в перечне вид нагружения

Рис. 2.21.

щелчком мыши или нажатием клавиши <Enter>.

2.5.

Контекстное меню дерева ступеней

С помощью команд контекстного меню дерева ступеней и элементов вы сможете управ!

лять расположением и свойствами выделенных элементов модели.

Чтобы вызвать контекс!

тное меню, укажите сту!

пень или элемент модели

в дереве и нажмите пра!

вую клавишу мыши.

Состав меню будет раз!

ным для разных элемен!

Рис. 2.22.

тов дерева (рис. 2.22).

Описание команд контекстного меню приведено в таблице 2.5.

28

Часть I.

Общие сведения

2.6.

Калькулятор

Калькулятор (рис. 2.23) предназначен для выполнения математических действий при

вводе численных параметров ступеней и элементов модели.

Вызов калькулятора осуществляется:

▼ двойным щелчком мыши в поле ввода параметра

ступени или дополнительного элемента;

Рис. 2.23.

▼ нажатием клавиш <Shift>+<Ctrl>+<C>.

При работе с калькулятором вы можете использовать знаки и функции, перечисленные

в таблице 2.6.

Табл. 2.6. Функции калькулятора КОМПАС SHAFT 2D V6

Знак

Функция

+

сложить

вычесть

/

разделить

*

умножить

()

скобки

Sqrt()

квадратный корень

^

возведение в степень

CosD()

косинус, аргумент в градусах

SinD()

синус, аргумент в градусах

TgD()

тангенс, аргумент в градусах

ArcTgD()

арктангенс, значение в градусах

Inv

инволюта, значение в радианах

ArcInv

аркинволюта, значение в радианах

InvD

инволюта, значение в градусах

ArcInvD

аркинволюта, значение в градусах

Чтобы получить результат вычисления, нажмите клавишу <=> или клавишу <Enter>.

30

Глава 2. Интерфейс модуля построения

2.7.

Команды управления изображением

проектируемой ступени

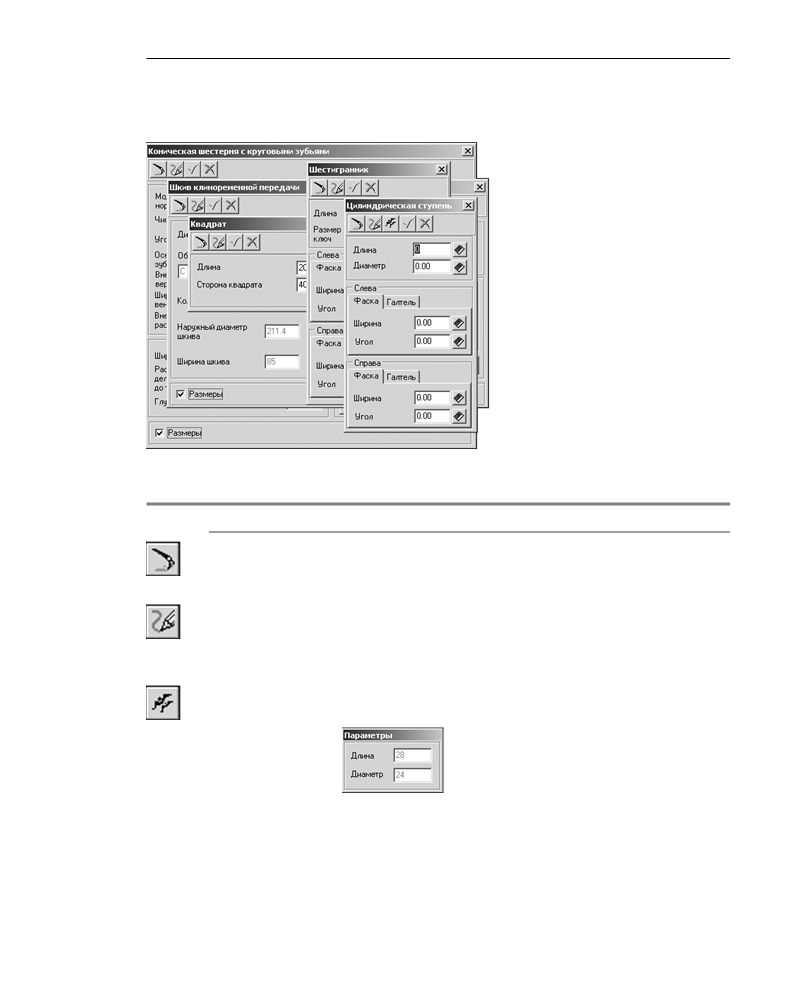

В верхней части окон, где задаются

параметры простых ступеней и эле!

ментов механических передач, нахо!

дятся инструментальные панели. На

них вынесены кнопки вызова команд

управления изображением проектиру!

емой ступени (рис. 2.24).

Описание этих команд приведено в

таблице 2.7.

Рис. 2.24.

Табл. 2.7. Команды управления изображением проектируемой ступени

Команда

Описание команды

Перестроить

Вызовите эту команду, чтобы, не выходя из текущего режима

работы, увидеть результаты изменений, которые внесены в

параметры ступени.

Обновить

Используйте команду для автоматического перестроения


изображения в активном окне КОМПАС!График без изменения

масштаба с целью удаления с экрана вспомогательных линий,

возникших в процессе работы с системой.

Фантомное

Вызовите эту команду, чтобы ввести параметры ступени

построение

фантомно!динамическим способом.

При фантомном построении основные

параметры ступени отображаются в

уменьшенном окне (рис. 2.25).

После завершения фантомного построения

введенные значения можно отредактировать.

Рис. 2.25.

Значения диаметра и длины при фантомном построении ступени

будут автоматически округляться, если в диалоге Настройки на

вкладке Генерация сечений вала включена соответствующая

опция (см. раздел«Генерация сечений вала» на с. 25).

31

Часть I.

Общие сведения

Табл. 2.7. Команды управления изображением проектируемой ступени

Команда

Описание команды

Чтобы прервать работу команды, нажмите клавишу <Esc> или

кнопку Стоп на панели специального управления КОМПАС!

График.

кнопка Стоп.

OK

Нажмите эту кнопку, чтобы построить ступень с заданными

параметрами в поле чертежа (фрагмента) КОМПАС!График.

Отмена

Нажмите эту кнопку, чтобы закрыть окно ввода параметров

простой ступени.

Расчет шлицевого

Нажмите эту кнопку, чтобы вызвать Модуль расчета шлицевых

соединения

соединений (см. раздел «Расчет шлицевого соединения» на

с. 51).

32

Глава 3.

Создание и редактирование моделей

Чтобы создать или отредактировать модель КОМПАС SHAFT 2D V6, после подключения

системы войдите режим Построение вала (см. раздел 1.3 на с. 18).

3.1.

Начало построения

Чтобы создать новую модель КОМПАС SHAFT 2D V6, выполните следующие действия.

1.

Нажмите на панели инструментов кнопку Новый вал.

2.

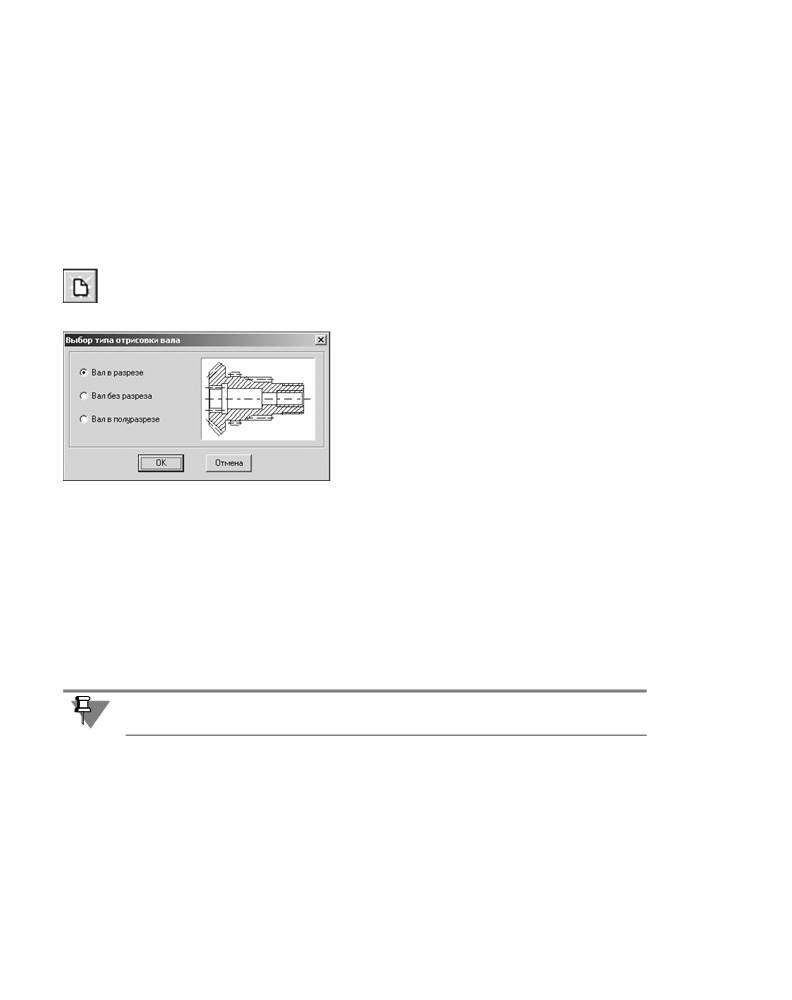

В открывшемся окне Выбор типа отрисовки вала (рис. 3.1) укажите, с каким видом

изображения вы будете работать, и нажмите кнопку OK.

3. В поле чертежа укажите точку начала отсчета со!

здаваемой локальной системы координат (на!

жмите клавишу <Enter> или щелкните левой кла!

вишей мыши).

Локальная система координат (ЛСК) — система ко!

ординат с произвольной начальной точкой, назна!

ченная пользователем в текущем виде листа черте!

жа. При установке какой!либо локальной системы

координат в качестве текущей, значения координат

Рис. 3.1.

и углов будут измеряться относительно этой ЛСК.

4.

Щелкните мышью в поле активного документа КОМПАС!График. Откроется главное ок!

но КОМПАС SHAFT 2D V6.

В области внешнего и внутреннего контуров по мере построения будут отображаться

пиктограммы построенных элементов. Они образуют дерево ступеней и элементов. Что!

бы свернуть изображения пиктограмм дополнительных элементов ступени, установите

курсор на значке «!» рядом с наименованием ступени и щелкните левой клавишей мы!

ши. Повторный щелчок на этом символе (после сворачивания пиктограмм он отобража!

ется как «+») приведет к развертыванию изображений пиктограмм.

Модель, созданная в КОМПАC SHAFT 2D V6, является макроэлементом.

На листе чертежа может быть создано несколько моделей КОМПАС SHAFT 2D V6.

3.2.

Редактирование модели

Чтобы начать редактирование объекта, созданного в КОМПАC SHAFT 2D V6, дважды

щелкните по его изображению левой клавишей мыши. На экране появится главное окно

КОМПАC SHAFT 2D V6.

Вы можете изменить параметры любого элемент модели. После ввода новых парамет!

ров все связи внутри модели будут сохранены.

34

Глава 4.

Построение внешнего контура

На инструментальной панели внешнего контура расположены кнопки вызова команд

построения основных ступеней и дополнительных элементов модели КОМПАC SHAFT 2D

V6.

К основным ступеням внешнего контура относятся:

▼ Цилиндрическая ступень;

▼ Коническая ступень;

▼ Шестигранник;

▼ Квадрат;

▼ Сфера;

▼ Элементы механических передач.

Дополнительные элементы могут быть разными для каждой ступени. Например:

▼ для цилиндрической ступени:

▼ Канавки;

▼ Шлицы;

▼ Шпоночные пазы;

▼ для шестерни:

▼ Таблица параметров;

▼ Профиль зубьев;

▼ Кольцевые пазы.

Дополнительные элементы ступени могут иметь разновиднос!

ти. На рис. 4.1 показано, что дополнительный элемент Кольце

вые пазы может быть двух типов — Типа 1 или Типа 2.

Дополнительные элементы ступени, в свою очередь, могут

иметь дополнительные элементы. Например, для шлицев мо!

жет быть создан дополнительный Выносной элемент.

Рис. 4.1.

Для каждого вида ступени приводится список дополнительных элементов, относящихся

только к данному виду ступени.

36

Глава 4. Построение внешнего контура

4.1.

Общие приемы работы

4.1.1.

Построение основной ступени

1.

Укажите в дереве ступеней и элементов внешнего контура ту ступень, следом за которой

будет располагаться создаваемая ступень.

2.

Нажмите на инструментальной панели кнопку Простые ступени или кнопку Элементы

механических передач.

3.

Выберите необходимый элемент.

4.

Задайте требуемые параметры и нажмите кнопку OK.

4.1.2.

Построение дополнительных элементов

1.

Укажите в дереве ступень, для которой нужно построить дополнительный элемент.

2.

Нажмите на инструментальной панели кнопку Дополнительные элементы ступеней.

3.

Выберите дополнительный элемент.

4.

Задайте требуемые параметры и нажмите кнопку OK.

Перемещение дополнительных элементов (таблиц, выносных элементов) по полю черте!

жа можно производить, не прерывая работу с системой, при помощи команды контекс!

тного меню Переместить на чертеже (см. табл. 2.5 на стр. 29).

После окончания работы с КОМПАC SHAFT 2D V6 дополнительные элементы в докумен!

те КОМПАС!График можно перемещать только «видами» — сначала выделить вид, а за!

тем его передвинуть.

4.1.3.

Изменение взаимного расположения ступеней

В процессе построения вы можете менять взаимное расположение созданных ступеней.

Для этого выполните следующие действия.

1.

Укажите в дереве ступень, которую нужно переместить, и нажмите левую клавишу мы!

ши.

2.

Не отпуская клавишу, переместите курсор, чтобы выделилась подсветкой та ступень, пе!

ред которой вы хотите поместить перемещаемую ступень.

3.

Отпустите клавишу мыши. При этом переместятся и все дополнительные элементы, ко!

торые принадлежат данной ступени.

Для того чтобы увидеть на чертеже результаты перемещения, вызовите команду Пере

строить, находящуюся на панели инструментов в группе команд Обновить, показать,

перестроить (см. табл. 2.2 на стр. 21).

4.2.

Цилиндрическая ступень

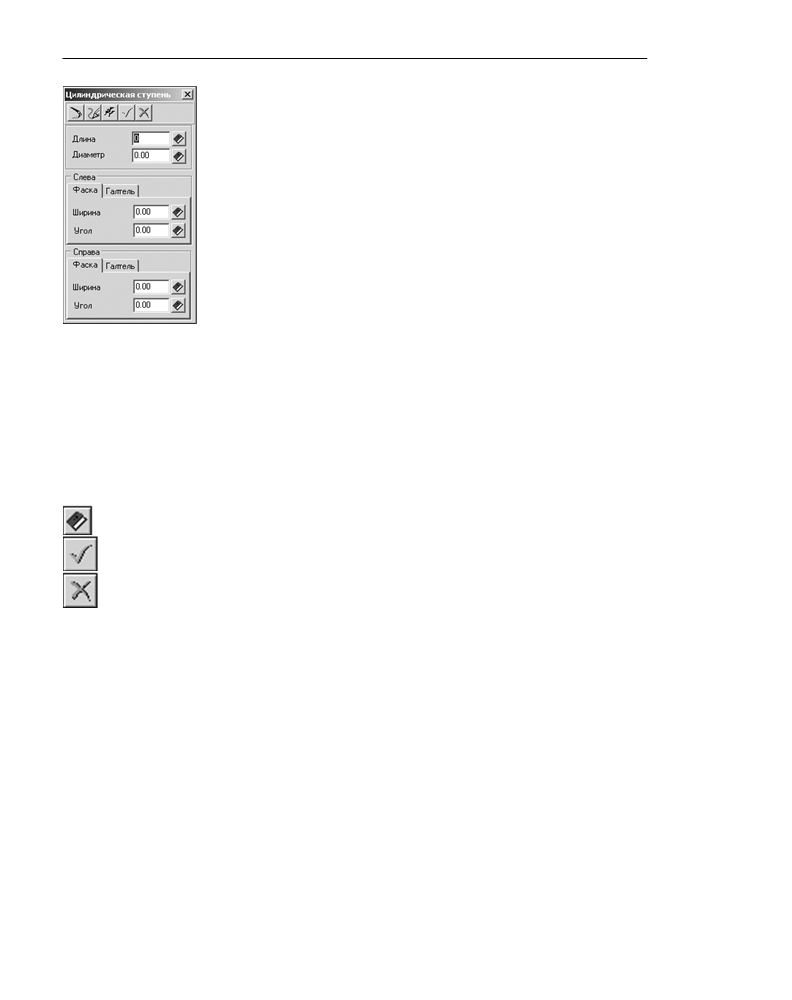

Чтобы построить цилиндрическую ступень модели, щелкните левой клавишей мыши

кнопку Цилиндрическая ступень, расположенную в меню Простые ступени инстру!

ментальной панели внешнего контура. На экране появится окно Цилиндрическая сту

пень (рис. 4.2).

37

Часть II.

Построение вала

В верхней части окна находится панель инструментов. Она содержит кноп!

ки вызова команд управления изображением проектируемой ступени (см.

табл. 2.7 на стр. 31).

1. Задайте Длину и Диаметр ступени. Это можно сделать разными спосо!

бами:

▼ Ввести значения при помощи клавиатуры. При этом можно осущест!

влять перемещение между полями ввода при помощи клавиши <Tab>

и пользоваться калькулятором (см. раздел 2.6 на с. 30).

▼ Выбрать значение из стандартного ряда. Для этого потребуется нажать

кнопку с изображением книги, а затем выбрать нужное значение из

предлагаемого ряда и зафиксировать его нажатием клавиши <Enter>

или двойным щелчком мыши.

Рис. 4.2.

▼ Взять значение диаметра с чертежа:

▼ щелкнуть правой клавишей мыши в поле Диаметр;

▼ вызвать из открывшегося контекстного меню команду Снять с чертежа;

▼ указать на чертеже точку, определяющую интересующий вас диаметр.

2.

В группах Слева и Справа можно задать для каждого конца ступени:

▼ Ширину и Угол фаски (на вкладке Фаска);

▼ Радиус галтели (на вкладке Галтель).

Введите параметры фаски и (или) галтели при помощи клавиатуры или выберите из

списка стандартных значений, нажав кнопку Выбрать значения из базы.

3.

После ввода параметров нажмите на панели инструментов кнопку OK.

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена

или клавишу <Esc>.

На цилиндрической ступени внешнего контура можно построить следующие дополни!

тельные элементы:

▼ Канавки;

▼ Подшипники;

▼ Кольцевые пазы;

▼ Резьба;

▼ Шлицы;

▼ Шпоночные пазы;

▼ Лыска.

О порядке построения дополнительных элементов рассказано в разделе 4.1.2 на с. 37.

4.2.1.

Канавки

На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D V6 могут быть

построены канавки следующих типов:

38

содержание   ..   1  2  3   ..
