Глава 12. Практика создания оформлений

3.

Сохраните созданный фрагмент под именем stamp.frw и закройте его.

Упражнение 20. Основная надпись для первого листа

1.

Вызовите команду Сервис — Библиотеки стилей — Типы основных надписей

На экране появится диалог работы с основными надписями. Если библиотека

user_forms.lyt закрыта, откройте ее с помощью кнопки Показать библиотеку.

При выполнении упражнения 18 в библиотеку user_forms.lyt были скопированы оформ!

ления Чертеж констр. Первый лист. ГОСТ 2.104 68 и Чертеж констр. Посл. листы. ГОСТ

2.10468. Как вы помните, при этом автоматически были скопированы также соответс!

твующие основные надписи. Их названия отображаются сейчас в текущем окне просмот!

ра.

2.

Выделите основную надпись Чертеж констр. Первый лист. ГОСТ 2.104 68 и нажмите

кнопку Редактировать.

На экране появится диалог создания и редактирования основной надписи, содержащий

параметры выбранной основной надписи. Эти параметры необходимо отредактировать.

3.

Введите в поле Номер значение 101.

4.

Введите в поле Имя Чертеж с элементами отливок. Первый лист. ГОСТ 3.1125-88.

5.

Нажмите кнопку Добавить

6.

В появившемся диалоге создания таблицы нажмите кнопку Из файла и выберите из ме!

ню команду Создать из графического фрагмента.

7.

В появившемся диалоге открытия файла укажите файл stamp.frw, содержащий изобра!

жение таблицы.

8.

В появившемся диалоге параметров создания таблицы нажмите кнопку ОК.

9.

В окне КОМПАС!3D появится таблица, изображение которой находилось в выбранном

фрагменте (рис. 12.3).

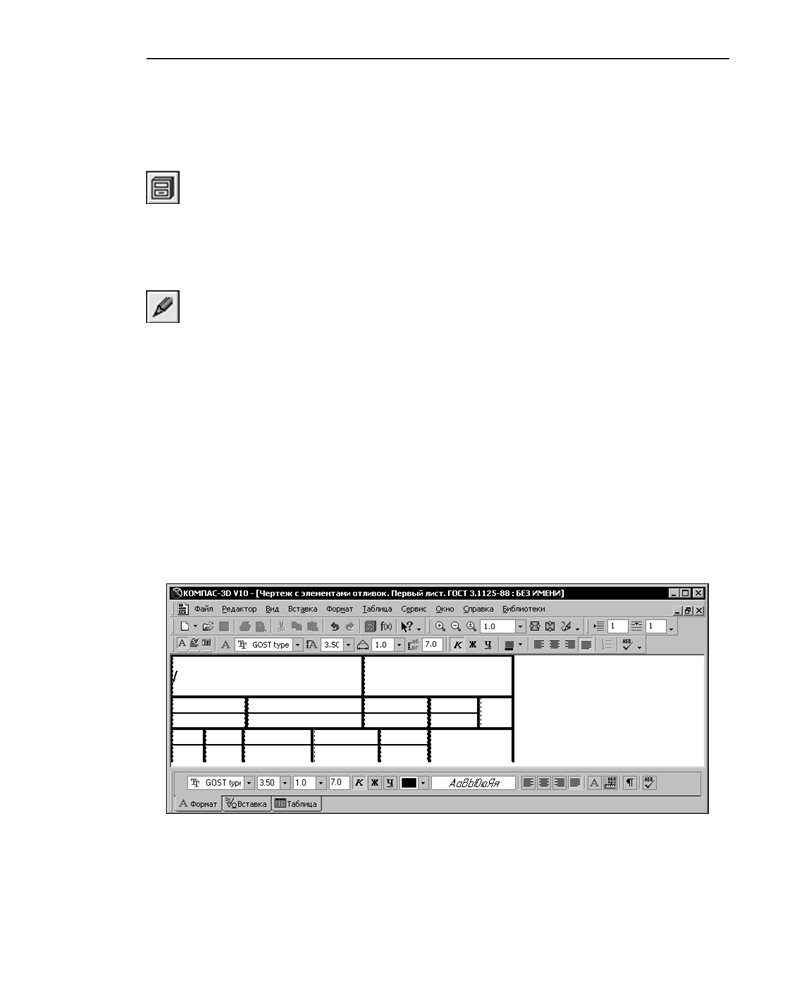

Рис. 12.3. Окно КОМПАС 3D в режиме создания таблицы основной надписи

Так как во фрагменте отсутствовала линия, ограничивающая штамп снизу, для нижних

границ соответствующих ячеек таблицы автоматически был выбран стиль линии Неви

133

Часть III.

Стили документов

димая. По умолчанию невидимые границы не отображаются на экране. Чтобы включить

их показ, нажмите кнопку Отображать сетку на вкладке Таблица Панели свойств.

Внутри ячеек штриховой линией показаны границы ввода текста. Расстояния от границы

ввода до соответствующих границ ячейки — отступы текста. По умолчанию используют!

ся следующие значения отступов:

▼ слева

0.5 мм

▼ справа

0.5 мм

▼ сверху

0 мм

▼ снизу

0 мм

10.

Задайте для граф 1, 2 и 14 отступы сверху и снизу равными 0.5 мм.

10.1. Установите курсор в нужную ячейку и вызовите команду Формат — Формат

ячейки.

10.2. В полях сверху и снизу появившегося диалога введите значения 0.5.

10.3. Остальные значения отступов этих же и остальных ячеек не меняйте.

11.

Вызовите команду Таблица — Блокировка таблицы.

12.

Включите все опции появившегося диалога и закройте его.

13.

Присвойте всем графам, кроме 1, 2, 3, 7 и 14, стиль текста Default и установите возмож!

ность ввода только одной строки текста в каждую из них.

13.1.

Установите курсор в нужную ячейку и вызовите команду Формат — Формат

ячейки.

13.2.

В появившемся диалоге включите опцию Однострочный текст.

Благодаря данной настройке при заполнении дополнительного штампа перенос

строк в этих графах будет игнорироваться. Длина строки будет подгоняться к ши!

рине графы путем автоматического увеличения сужения символов.

13.3.

Нажмите кнопку Изменить

13.4.

В появившемся диалоге активизируйте вкладку В памяти.

13.5.

Из списка на этой вкладке выберите стиль Default и нажмите кнопку Выбрать.

Название выбранного стиля появится в поле Стиль текста по умолчанию диа!

лога настройки формата ячейки.

13.6.

Закройте диалог настройки формата ячейки.

Как в новой таблице основной надписи появились стили текста Default, Лит Мас

са Масштаб, Обозначение, Наименование и Материал Предприятие, названия ко!

торых отображаются в диалоге выбора текущего стиля текста?

Они были созданы и сохранены в основной надписи Чертеж констр. Первый лист.

ГОСТ 2.104 68, на основе которой разрабатывается новая основная надпись.

Создание стиля текста в основной надписи возможно при создании или редакти!

ровании любой таблицы в этой основной надписи. Стили текста, созданные в ос!

новной надписи, доступны в любой ее таблице, а не только в той, при работе с ко!

торой были созданы.

134

Глава 12. Практика создания оформлений

В этом вы только что убедились, присвоив стиль Default ячейкам вновь созданной

таблицы. Данный стиль будет применен к текстам, введенным в эти ячейки при за!

полнении дополнительного штампа в документе.

14.

Присвойте графам 3, 7 и 14 стиль текста Default.

Запрет переносов строк в них устанавливать не нужно. Графы 3 и 7 будут содержать

текст, а значит, станут недоступными для пользователя. Графа 14 — резервная, поэтому

для нее следует оставить возможность ввода нескольких строк.

15.

Установите левое выравнивание для всех граф, кроме 1 и 2.

16.

Введите в графу 3 текст Разработал, а в графу 7 — Норм. контр.

При заполнении дополнительного штампа ввод и редактирование текста в этих графах

будут невозможны.

17.

Графам 1 и 2 присвойте стиль Обозначение.

Данный стиль имеет настройку расширенного стиля — настройку, определяющую шаг

строк, высоту и сужение символов в тексте в зависимости от количества строк в нем.

17.1. Чтобы просмотреть настройку расширенного стиля, вызовите команду Сервис —

Библиотеки стилей — Стили текстов.

17.2. В появившемся диалоге нажмите кнопку Показать документ.

17.3. В активном окне просмотра активизируйте вкладку В памяти. На ней отображает!

ся список стилей текстов, имеющихся в текущей основной надписи (основной над!

писи, содержащей редактируемую таблицу).

17.4. Выделите в списке стиль Обозначение.

17.5. Нажмите кнопку Редактировать.

17.6. В появившемся диалоге нажмите кнопку Далее

На экране появится диалог настройки расширенного стиля текста (рис. 12.4).

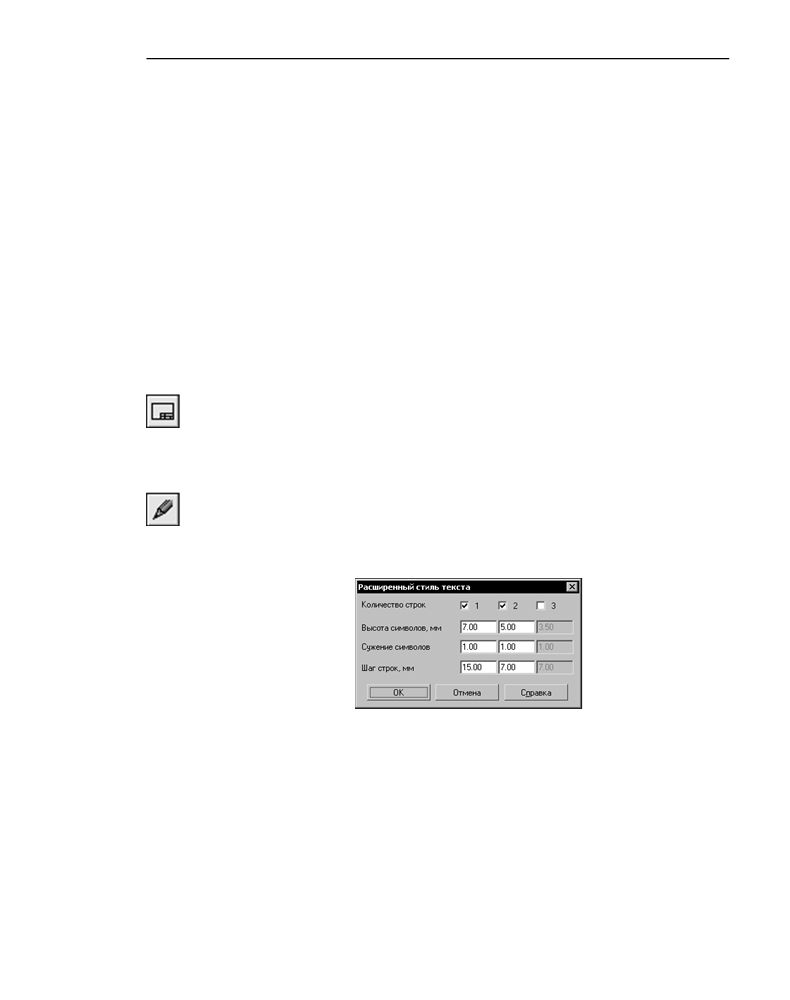

Рис. 12.4. Диалог настройки расширенного стиля текста

Настройка, сделанная в этом диалоге, определяет следующие правила располо!

жения текста в ячейке:

▼ если текст состоит из одной строки, высота символов в нем — 7 мм; шаг строк в

данном случае не имеет значения,

▼ если текст состоит из двух строк, то они располагаются с шагом 7 мм; высота

символов — 5 мм.

17.7. Не изменяя настроек, закройте диалоги расширенного стиля текста, редактирова!

ния стиля текста и работы с наборами и библиотеками стилей.

135

Часть III. Стили документов

Общая настройка ячеек — определение внешнего вида текстов в ячейках — завершена.

Теперь нужно настроить расширенный формат — определить сервисные функции, до!

ступные при заполнении граф дополнительного штампа в документе, а также возмож!

ность и порядок передачи данных из одного дополнительного штампа в другой при сме!

не оформления документа.

Настройку расширенного формата необходимо выполнить для каждой пустой ячейки,

т.е. для всех ячеек, кроме 3 и 7. Для этого необходимо поочередно устанавливать курсор

в нужные ячейки, вызывать диалог настройки расширенного формата (рис. 12.5) и уста!

навливать необходимые параметры.

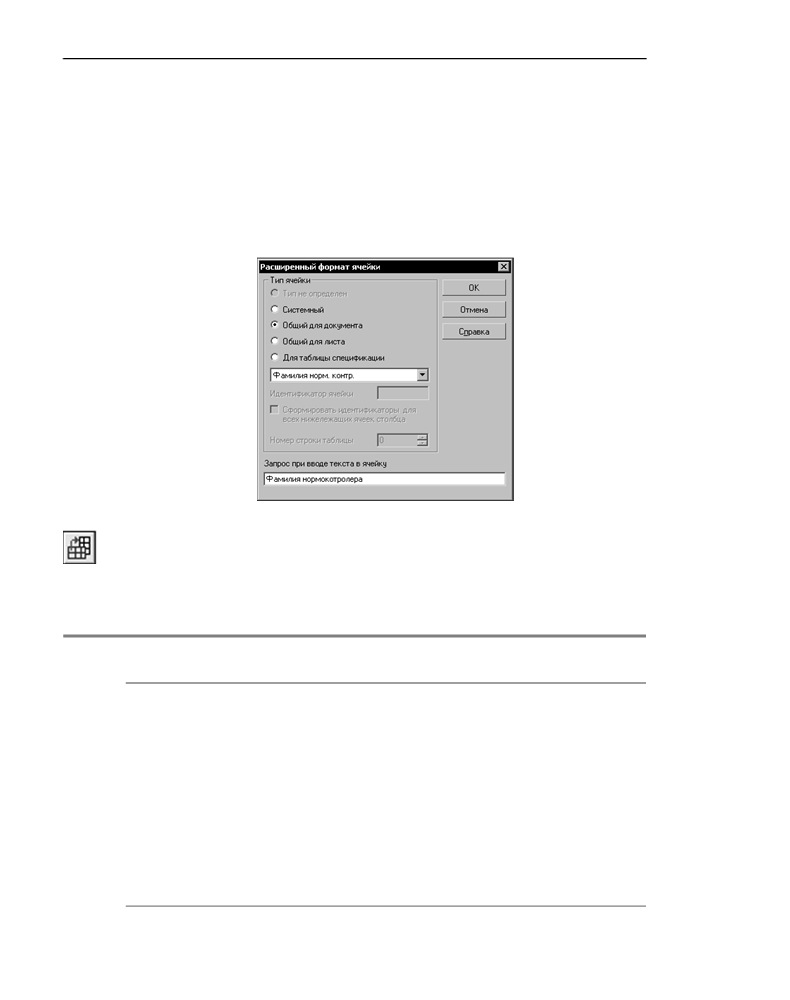

Рис. 12.5. Диалог настройки расширенного формата ячейки

18. Вызовите диалог настройки расширенного формата ячейки. Для этого нажмите кнопку

Расширенный формат ячейки на инструментальной панели Таблицы и границы.

19. Настройте расширенный формат ячеек в соответствии с таблицей 12.2.

Табл. 12.2. Настройка расширенного формата ячеек

№

Тип ячейки

Идентификатор ячейки Значение (для идент.

графы

Пользовательский)

1

Общий для документа

Пользовательский

1000

2

Общий для документа

Пользовательский

1001

4

Общий для документа

Пользовательский

1002

5

Общий для листа

1003

6

Общий для документа

Пользовательский

1004

8

Общий для документа

Фамилия норм. контр.

9

Общий для листа

1005

6а

Общий для документа

Дата норм. контр.

136

Часть III. Стили документов

Если нормоконтролеры, проверяющие чертежи деталей и отливок, разные, то графы 8 и

6а следует настраивать аналогично графам 4 и 6.

▼ Графы 10, 10а, 11, 11а, 12 и 12а содержат данные, уникальные для листа, поэтому

их тип — Общий для листа.

23.

Вызовите команду Сервис — Проверка идентификаторов.

На экране появится диалог с изображением текущей таблицы. Отображение каких!либо

из ее ячеек голубым или розовым цветом означает соответственно отсутствие или сов!

падение идентификаторов у этих ячеек.

24.

Если в таблице есть такие ячейки, проверьте их настройку и измените ее.

25.

Вызовите команду Файл — Сохранить таблицу.

Созданная таблица и ее настройки будут записаны в основную надпись Чертеж с элемен

тами отливок. Первый лист. ГОСТ 3.1125-88.

26.

Теперь сохраните таблицу в файл. Этот файл будет использоваться при создании основ!

ной надписи для последующих листов чертежей, содержащих изображения отливок.

26.1. Вызовите команду Файл — Сохранить таблицу в файл

26.2. В появившемся диалоге выберите папку для сохранения файла таблицы. В поле

Имя файла введите stamp и нажмите кнопку Сохранить.

В указанной папке будет создан файл stamp.tbl, содержащий структуру и оформ!

ление таблицы, формат и расширенный формат ее ячеек.

27.

Вызовите команду Файл — Завершить редактирование таблицы.

Окно редактирования таблицы закроется. На экране вновь появится диалог создания ос!

новной надписи.

Вновь созданная таблица размещается в конце списка Состав основной надписи и на!

зывается «БЕЗ ИМЕНИ». Ее изображение выделено зеленым цветом в окне Предвари

тельный просмотр.

28.

Выделите новую таблицу в списке и введите в поле Наименование таблицы Дополни

тельная.

29.

Разместите новую таблицу на листе так, чтобы ее левый нижний угол совпал с левым

верхним углом Главной таблицы.

29.1. Выберите из списка Опорная точка на листе строку правый нижний угол

рамки.

29.2. Выберите из списка Опорная точка в таблице строку левый нижний угол.

29.3. В поле Сдвиг по горизонтали введите 185.

29.4. В поле Сдвиг по вертикали введите 55.

29.5. В поле Угол поворота введите 0.

30.

Опции Относительно длинной стороны и Использовать для спецификации не

включайте.

31.

На этом создание основной надписи Чертеж с элементами отливок. Первый лист.

ГОСТ 3.1125-88 завершено. Нажмите кнопку ОК.

138

Глава 12. Практика создания оформлений

Диалог создания основной надписи закроется. На экране появится диалог работы с ос!

новными надписями. Он содержит основные надписи Чертеж констр. Посл. листы. ГОСТ

2.10468 и Чертеж с элементами отливок. Первый лист. ГОСТ 3.1125-88.

Упражнение 21. Основная надпись для последующих листов

Создание основной надписи для последующих листов не включает этап настройки таб!

лицы, так как таблица для этой основной надписи уже готова — она хранится в файле

stamp.tbl. Остальные этапы аналогичны этапам создания основной надписи для первого

листа, поэтому их подробное описание не приводится.

1.

Выделите основную надпись Чертеж констр. Посл. листы. ГОСТ 2.104 68 и нажмите

кнопку Редактировать.

На экране появится диалог создания и редактирования основной надписи.

2.

В поле Номер введите 102.

3.

В поле Имя введите Чертеж с элементами отливок. Посл. листы. ГОСТ 3.1125-88.

4.

Нажмите кнопку Добавить

5.

В появившемся диалоге создания таблицы нажмите кнопку Из файла и выберите из ме!

ню команду Загрузить из файла таблиц...

6.

В появившемся диалоге открытия файла укажите файл stamp.tbl, содержащий таблицу,

созданную и настроенную при выполнении предыдущего упражнения.

Выбранная таблица появится в окне КОМПАС!3D.

7.

Убедитесь в том, что таблица сохранила свою структуру и оформление, а все ячейки —

свои тексты, настройки формата и расширенного формата.

8.

Вызовите команду Файл — Сохранить таблицу.

9.

Повторите пункты 28-30 из предыдущего упражнения, задав сдвиг по вертикали 15 мм.

10.

На этом создание основной надписи Чертеж с элементами отливок. Посл. листы.

ГОСТ 3.1125-88 завершено. Нажмите кнопку ОК.

Диалог создания основной надписи закроется. На экране появится диалог работы с ос!

новными надписями. Теперь он содержит основные надписи Чертеж с элементами отли

вок. Первый лист. ГОСТ 3.1125-88 и Чертеж с элементами отливок. Посл. листы.

ГОСТ 3.1125-88.

11.

Закройте диалог работы с основными надписями.

12.2.2.

Оформления

Упражнение 22. Оформление для первого листа

1.

Вызовите команду Сервис — Библиотеки стилей — Оформление чертежей

На экране появится диалог работы с оформлениями. В одном из его окон отображается

перечень оформлений, содержащихся в библиотеке user_forms.lyt: Чертеж констр. Пер

вый лист. ГОСТ 2.104 68 и Чертеж констр. Посл. листы. ГОСТ 2.104 68.

2.

Если это не так, нажмите кнопку Показать библиотеку и откройте файл user_forms.lyt.

3.

Выделите оформление Чертеж констр. Первый лист. ГОСТ 2.104 68 и нажмите кнопку

Редактировать.

139

Часть III.

Стили документов

На экране появится диалог настройки оформления документа.

4.

В поле Имя введите Чертеж с элементами отливок. Первый лист. ГОСТ 3.1125-88.

5.

В поле Номер введите 101.

6.

Нажмите кнопку Выбор в группе Основная надпись.

7.

В появившемся диалоге выбора основной надписи укажите строку Чертеж с элементами

отливок. Первый лист. ГОСТ 3.1125-88 и нажмите кнопку ОК.

Диалог выбора основной надписи закроется. На экране останется диалог настройки

оформления.

8.

Не изменяя остальных параметров, закройте диалог настройки оформления кнопкой

ОК.

На экране останется диалог работы с оформлениями. В его активном окне просмотра

вместо оформления Чертеж констр. Первый лист. ГОСТ 2.104 68 появится оформление

Чертеж с элементами отливок. Первый лист. ГОСТ 3.1125-88.

Упражнение 23. Оформление для последующих листов

1.

Выделите оформление Чертеж констр. Посл. листы. ГОСТ 2.104 68 и нажмите кнопку

Редактировать.

На экране появится диалог настройки оформления документа.

2.

В поле Имя введите Чертеж с элементами отливок. Посл. листы. ГОСТ 3.1125-88.

3.

В поле Номер введите 102.

4.

Выберите основную надпись Чертеж с элементами отливок. Посл. листы. ГОСТ 3.1125-

88.

5.

Остальные параметры не изменяйте.

6.

Нажмите кнопку ОК.

7.

Закройте диалог работы с оформлениями.

12.2.3.

Проверка правильности оформлений

Сразу после создания оформлений нужно проверить правильность их настроек. Обнару!

жив ошибку, ее следует немедленно исправить, так как редактирование уже присвоен!

ных документам оформлений — очень долгая и кропотливая работа.

Упражнение 24. Контроль созданных оформлений

1.

Создайте новый чертеж КОМПАС!3D.

Первому листу нового чертежа присвоено умолчательное оформление — Чертеж

констр. Первый лист. ГОСТ 2.104 68 из библиотеки Graphic.lyt.

2.

Присвойте этому листу оформление Чертеж с элементами отливок. Первый лист.

ГОСТ 3.1125-88 из библиотеки user_forms.lyt.

2.1. Вызовите команду Сервис — Менеджер документа.

2.2. В Дереве листов, видов и слоев (оно расположено в левой части диалога Ме

неджера документа) выделите объект Листы.

В правой части диалога — в Списке листов, видов и слоев — появится строка,

соответствующая единственному листу. Список листов, видов и слоев — это

140

Глава 12. Практика создания оформлений

таблица, в колонках которой отображаются свойства объектов. Любое свойство

можно изменить непосредственно в Менеджере документа.

2.3.

Выделите строку, соответствующую первому листу чертежа, щелчком мыши.

2.4.

Щелкните мышью в последней ячейке строки — ячейке, находящейся в колонке

Библиотека оформлений.

На экране появится диалог выбора оформления листа.

2.5.

Нажмите в нем кнопку Библиотеки...

2.6.

В появившемся диалоге открытия файла укажите файл user_forms.lyt и нажмите

кнопку Открыть.

Диалог открытия файлов закроется. На экране появится диалог выбора стиля

оформления.

2.7.

Выделите строку Чертеж с элементами отливок. Первый лист. ГОСТ 3.1125-88.

2.8.

Закройте диалог выбора стиля, а затем — диалог выбора оформления кнопкой

ОК.

2.9.

В диалоге Менеджера документа нажмите кнопку Применить.

Вы увидите, что изображение листа чертежа на экране изменилось: теперь он со!

держит дополнительный штамп. Для удобства просмотра «перетащите» Менед

жер документа в сторону, не закрывая его.

3.

Добавьте в чертеж новый лист и присвойте ему оформление Чертеж с элементами отли

вок. Посл. листы. ГОСТ 3.1125-88. Эти операции выполняются с помощью Менеджера

документа.

3.1. Расположите Менеджер документа на экране так, чтобы с ним было удобно ра!

ботать.

3.2. Нажмите на панели инструментов Менеджера документа кнопку Создать

лист.

В Списке листов, видов и слоев появится новая строка, соответствующая до!

бавленному листу. По умолчанию вновь добавленный лист имеет оформление

Чертеж констр. Посл. листы. ГОСТ 2.104 68 из библиотеки Graphic.lyt.

3.3. Присвойте ему оформление Чертеж с элементами отливок. Посл. листы.

ГОСТ 3.1125-88 из библиотеки user_forms.lyt. Для этого выполните действия, ана!

логичные описанным в пп. 2.3-2.8.

4.

Закройте диалог Менеджера документа кнопкой ОК.

5.

Проверьте правильность настройки таблицы дополнительного штампа.

5.1. Войдите в режим редактирования штампа на первом листе, дважды щелкнув мы!

шью по его изображению.

5.2. Установите курсор в графу 1 — верхнюю левую ячейку таблицы.

5.3. Убедитесь, что Строка сообщений содержит текст «Код или обозначение отлив!

ки».

5.4. Введите несколько символов в эту ячейку. Убедитесь, что высота их равна 7 мм.

5.5. Нажав клавишу <Enter>, сформируйте еще одну строку в этой ячейке и введите

текст этой строки. Убедитесь, что высота символов стала равна 5 мм.

141

Часть III.

Стили документов

5.6. Дважды щелкните мышью в любой из граф ввода даты (6, 6а, 6б или 6в). Убеди!

тесь, что на экране появляется диалог выбора даты.

5.7. Заполните произвольными данными все графы дополнительного штампа, кроме

граф, предназначенных для подписей (5, 9, 13 и 13а).

Убедитесь, что в графу 14 можно ввести произвольное количество строк, а во все

остальные — только одну.

Убедитесь, что к вводимому тексту применяется стиль Default.

5.8. Выйдите из режима редактирования штампа, нажав комбинацию клавиш <Ctrl> +

<Enter>.

Убедитесь, в том, что:

▼ данные, введенные в графы Код или обозначение отливки и Обозначение документа по

ГОСТ 3.1201-85 (1 и 2), передались в соответствующие ячейки дополнительного штампа

на втором листе;

▼ данные, введенные в графы Фамилия разработчика отливки, Фамилия нормоконтроле

ра, Дата подписи разработчика и Дата подписи нормоконтролера (4, 8, 6 и 6а), переда!

лись в соответствующие ячейки дополнительного штампа на втором листе;

▼ данные, введенные в графы Фамилия нормоконтролера и Дата подписи нормоконтроле

ра (8 и 6а), передались также в соответствующие графы Главной таблицы основной над!

писи на первом листе;

▼ данные об изменениях отливки никуда не передались.

6.

Сохраните чертеж.

7.

Присвойте первому листу оформление Чертеж с элементами отливок. Посл. листы.

ГОСТ 3.1125-88.

Убедитесь, что после смены оформления все данные в дополнительном штампе сохра!

нились.

Фактически при смене оформления произошло следующее. Таблицы основных надпи!

сей, входящие в оформления Чертеж с элементами отливок. Перв. лист. ГОСТ 3.1125-88

и Чертеж с элементами отливок. Посл. листы. ГОСТ 3.1125-88, были проверены на нали!

чие идентичных ячеек — ячеек с одинаковыми типами и идентификаторами. Затем дан!

ные из ячеек прежней основной надписи были переданы в идентичные им ячейки новой

основной надписи.

В данном случае идентичные ячейки нашлись благодаря использованию в оформлениях

одной и той же таблицы.

Если же требуется организовать передачу данных между ячейками разных таблиц, нахо!

дящихся в разных основных надписях, необходимо вручную настроить эти ячейки так,

чтобы их типы и идентификаторы совпадали.

12.3.

Оформление текстовых документов

Данный раздел содержит упражнения, позволяющие ознакомиться с некоторыми осо!

бенностями оформления текстовых документов.

Создание оформлений для текстовых документов включает те же два основных этапа,

что и создание оформлений для чертежей:

142

Глава 12. Практика создания оформлений

▼ создание основной надписи,

▼ создание оформления, содержащего основную надпись.

Создание основной надписи для текстового документа аналогично созданию основной

надписи для чертежа.

В упражнении 25 рассматривается создание оформления с использованием готовой ос!

новой основной надписи.

Упражнение 26 посвящено созданию в текстовом документе дополнительных листов.

Оформление, создание которого описано в упражнении 25, уже существует в библиоте!

ке Graphic.lyt.

Упражнение 25. Оформление для текстового документа

Задание.Создайте в библиотеке user_forms оформление для листа регистрации изме

нений в текстовом документе. Используйте основную надпись Лист регистр.

изменен. (вертик.) Посл. листы. ГОСТ 2.503 90 Ф3 из библиотеки Graphic.lyt.

1.

Вызовите команду Сервис — Библиотеки стилей — Типы основных надписей...

На экране появится диалог работы с основными надписями.

2.

Используя кнопку Показать библиотеку, откройте в одном окне диалога библиотеку

user_forms.lyt, а в другом — Graphic.lyt.

3.

Скопируйте основную надпись Лист регистр. измен. (вертик.) Посл. листы. ГОСТ 2.503

90 Ф3 из библиотеки Graphic.lyt в user_forms.lyt и закройте диалог работы с основными

надписями.

4.

Вызовите команду Сервис — Библиотеки стилей — Оформление текстовых доку

ментов...

На экране появится диалог работы с оформлениями текстовых документов.

5.

Используя кнопку Показать библиотеку, откройте библиотеку user_forms.lyt.

6.

Создайте оформление Лист регистр. измен. (вертик.) Посл. листы. ГОСТ 2.503 90 Ф3.

6.1. Нажмите кнопку Создать стиль в диалоге работы с оформлениями текстовых до!

кументов.

На экране появится диалог настройки оформления текстового документа.

6.2. В поле Имя введите Лист регистр. изменен. (вертик.) Посл. листы. ГОСТ 2.503 90

Ф3.

6.3. В поле Номер введите 101.

6.4. Включите опцию Основная надпись. Под ней находится поле с именем основной

надписи. Пока это поле пусто.

6.5. Нажмите кнопку Выбрать слева от поля с именем основной надписи.

6.6. На экране появится диалог выбора основной надписи.

6.7. В этом диалоге укажите оформление Лист регистр. изменен. (вертик.) Посл. лис

ты. ГОСТ 2.503 90 Ф3 и нажмите кнопку ОК.

Диалог выбора основной надписи закроется, а имя выбранной основной надписи

появится в диалоге настройки оформления текстовых документов.

143

Часть III. Стили документов

На этом создание оформления завершено (рис 12.6).

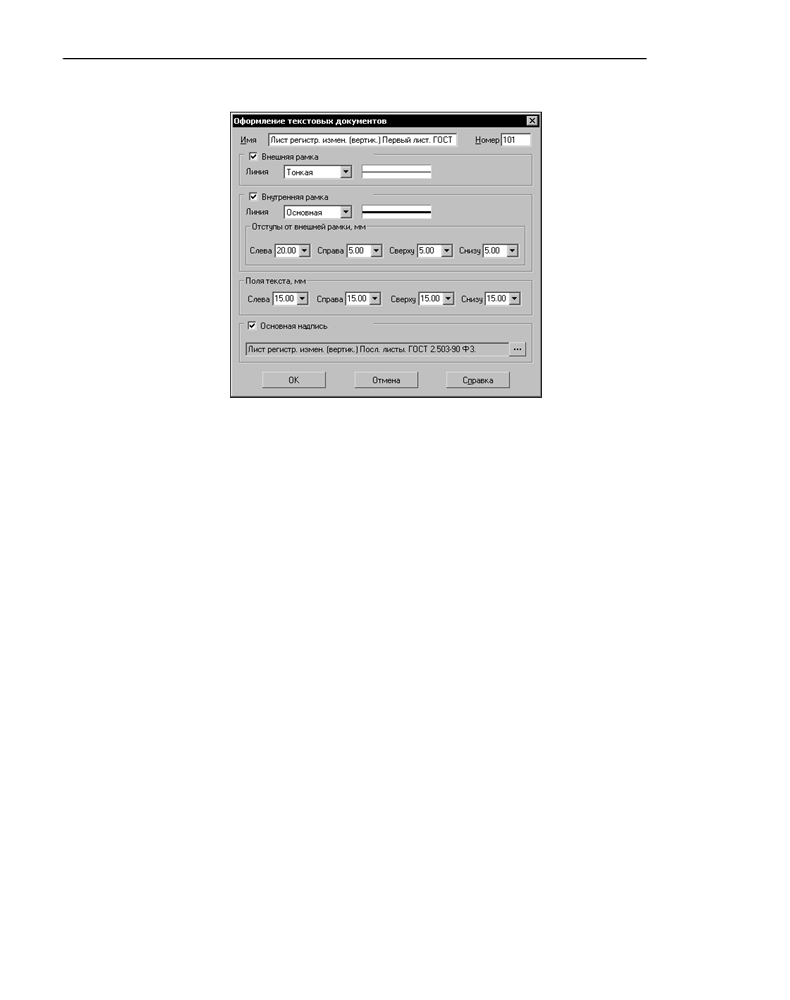

Рис. 12.6. Создание оформления для листа регистрации изменений в текстовом документе

6.8. Не изменяя остальных параметров, закройте диалог, нажав кнопку ОК.

На экране останется диалог работы с оформлениями текстовых документов. В

списке хранящихся в библиотеке user_forms.lyt оформлений для текстовых доку!

ментов появится созданное вами оформление Лист регистр. изменен. (вертик.)

Посл. листы. ГОСТ 2.503 90 Ф3.

7. Закройте диалог работы с оформлениями текстовых документов.

Упражнение 26. Включение в текстовый документ

дополнительных листов

Задание.Создайте текстовый документ с титульным листом в начале и листом регист

рации изменений в конце.

1. Создайте текстовый документ КОМПАС!3D.

Документ отображается на экране в нормальном режиме, т.е. без рамки и основной над!

писи.

2. Заполните текстом 2-3 страницы документа.

3. Вызовите команду Вид — Разметка страниц.

Отображение документа изменится: на экране появится изображение рамки и основной

надписи. Убедитесь, что документ не содержит дополнительных листов.

4. Создайте в текущем документе дополнительные листы.

4.1. Вызовите команду Сервис - Параметры... - Текущий текстовый документ -

Параметры листа - Дополнительные листы.

На экране появится диалог выбора настройки дополнительных листов текущего

текстового документа.

144

Глава 12. Практика создания оформлений

4.2. Нажмите кнопку Добавить в группе В начале документа. На экране появится

диалог выбора оформления.

4.3. Нажмите кнопку с многоточием справа от списка Название.

На экране появится диалог выбора стиля оформления.

4.4. Выберите строку Титульный лист. ГОСТ 2.105 95.

4.5. Закройте диалог выбора стиля оформления, а затем — диалог Оформление

кнопкой ОК.

На экране останется диалог настройки дополнительных листов. В списке дополни!

тельных листов В начале документа появится название указанного вами

оформления — Титульный лист. ГОСТ 2.105 95.

4.6. Аналогичным образом добавьте в конец документа лист с оформлением Лист ре

гистр. изменен. (вертик.) Посл. листы. ГОСТ 2.503 90 Ф3, созданным вами

при выполнении предыдущего упражнения.

4.7. На этом настройка дополнительных листов текущего текстового документа завер!

шена. Закройте диалог, нажав кнопку ОК.

5.

Убедитесь в том, что в начале документа (перед его первым листом) появился титульный

лист, а в конце (после последнего листа) — лист регистрации изменений.

Ввод текста на этих листах производится в режиме редактирования основной надписи.

6. Убедитесь в том, что оба дополнительных листа учитываются при автоматической нуме!

рации листов и автоматическом определении общего числа листов, т.е. фактически пер!

вым листом документа стал первый дополнительный лист в начале, а последним — пос!

ледний дополнительный лист в конце документа.

145

Глава 13.

Файл пользовательских меню

Файл пользовательских меню — файл, описывающий меню, команды которых предна!

значены для вставки текстовых фрагментов в различные надписи. Этот файл называется

Grарhic.рmn и располагается в подпапке \Sys главной папки КОМПАС!3D.

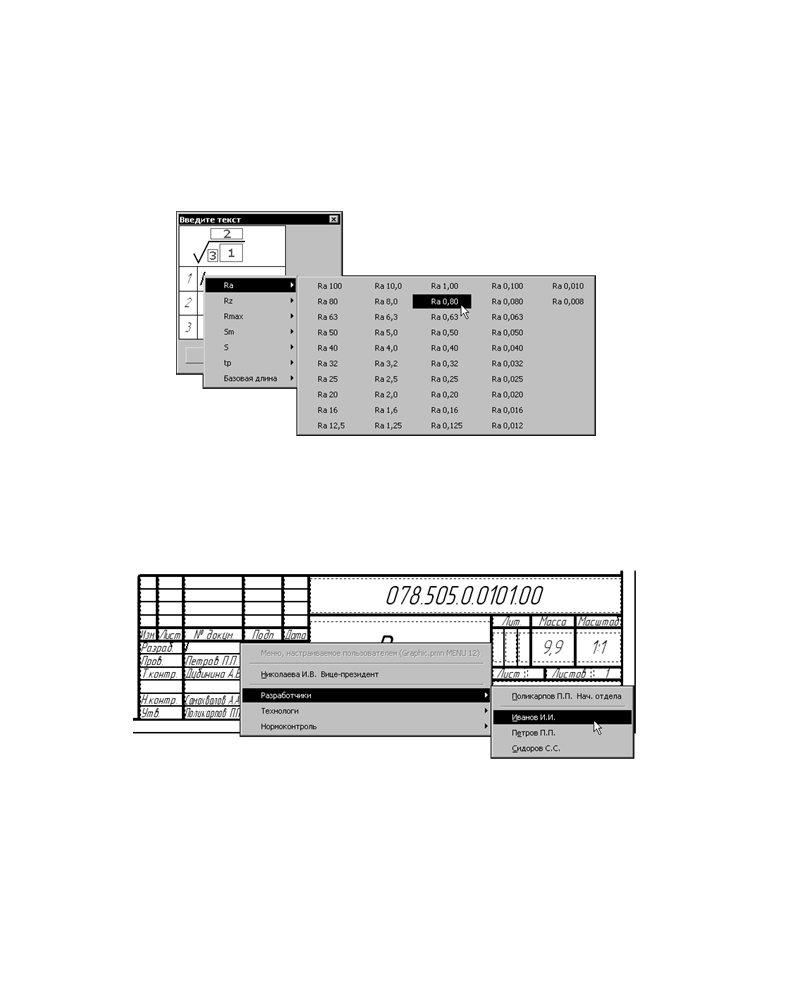

Рис. 13.1. Пользовательское меню при вводе надписи

в обозначении шероховатости

Примерами меню, описанных в файле Grарhic.рmn, являются меню, вызываемые по

двойному щелчку левой кнопки мыши в следующих случаях:

▼ работа с диалогом ввода надписи специального знака (рис. 13.1), допуска формы и т.п.,

▼ заполнение основной надписи документа (рис. 13.2).

Рис. 13.2. Пользовательское меню при заполнении основной надписи чертежа

Grарhic.рmn — текстовый файл формата АNSI, доступный для непосредственного ре!

дактирования пользователем.

Редактируя этот файл, пользователь может, например, настроить меню, появляющееся

при заполнении основной надписи так, чтобы оно содержало необходимые фамилии и

инициалы должностных лиц, дополнить список масштабов и т.п.

148

Глава 13. Файл пользовательских меню

Пользователь может также создавать новые разделы в файле Grарhic.рmn, описываю!

щие меню, доступные при вводе текста в графы оригинальных (пользовательских) ос!

новных надписей (см. раздел 11.2.2 на с. 113).

Если во время редактирования файла Graphics.pmn система КОМПАС была запущена, то

внесенные в файл изменения станут доступными после перезапуска системы КОМПАС.

13.1. Структура файла

Файл состоит из разделов. Вы можете добавить в файл собственные разделы. Рекомен!

дуется присваивать им номера от 1001 до 40001.

В таблице 13.1 приведен список номеров уже существующих разделов пользовательско!

го меню и их назначение.

Табл. 13.1. Разделы файла Grарhic.рmn

Номер раздела

Описание

1

Алфавит.

2

Параметр шероховатости.

3

Вид обработки поверхности.

4

Базовая длина для определения шероховатости.

5

Направление неровностей шероховатости.

6

Обозначение знака допуска.

7

Обозначение баз.

8

Масштабы.

9

Стадии проектирования для конструкторской документации.

10

Стадии проектирования для строительной документации.

11

Предельные отклонения формы и расположения поверхностей.

12

Фамилии должностных лиц (машиностроение).

20

Текст перед размерной надписью.

21

Единицы измерения в размерной надписи.

22

Текст после размерной надписи.

23

Текст под размерной надписью.

1. Номера разделов с 1 по 1000 зарезервированы за компанией АСКОН. Пожалуйста, не используйте

их во избежание конфликтов составленных вами меню с новыми версиями файла Graphic.pmn,

поставляемыми в дистрибутиве системы.

149

Часть IV. Служебные текстовые файлы

Табл. 13.1. Разделы файла Grарhic.рmn

Номер раздела

Описание

24

Нормальные линейные размеры.

30

Характер внесенного изменения.

31

Марки основных комплектов рабочих чертежей по ГОСТ 21.101!97.

32

Характер выполненной работы.

33

Должность, сокращения по ГОСТ 21.101!97.

34

Масштабы строительные.

35

Фамилии должностных лиц (строительство).

36

Масштабные коэффициенты, применяемые при выпуске рабочих

чертежей в строительном проектировании (согласно ГОСТ

группы 21).

Меню, описываемое данным разделом, используется библиотекой

Организатор проекта, библиотекой СПДС!обозначений, при

заполнении основных надписей, содержащихся в библиотеках

SPDS_GR.lyt и SPDS_VC.lyt.

37

Часто встречающиеся сокращения, используемые при простановке

отметок уровня (согласно ГОСТ 21.101-97).

Меню, описываемое данным разделом, используется библиотекой

СПДС!обозначений.

38

Tермины и словосочетания в соответствии с разделом 7

ГОСТ 21.101-97 (о внесении изменений в рабочие чертежи).

Меню, описываемое данным разделом, используется командой

Маркер изменений библиотеки СПДС!обозначений.

1000

Вызов справочника материалов (файла ref.exe).

13.2. Синтаксис файла

Файл пользовательских меню позволяет формировать иерархическую структуру меню.

Он состоит из отдельных строк. Строка может описывать раздел или команду меню.

Строки могут быть снабжены комментариями. Комментарии не отображаются на экране

и не вставляются в документ. Комментарием является строка, расположенная после

символа ' (апостроф). Например, в строке MENU 2 'Параметр шероховатости коммента!

рием является Параметр шероховатости.

Каждый раздел файла имеет заголовок MENU num, где num — номер раздела.

Раздел файла должен начинаться с ключевого слова BEGIN и заканчиваться словом END.

Строки, находящиеся между этими словами (внутри раздела), будут показываться в

пользовательском меню.

150

содержание   ..  6  7  8  9   ..
