КОМПАС-3D V10. Руководство администратора

Часть I.

Установка и настройка системы

Табл. 5.1. Значение параметров [COMMON_APPDATA] и [APPDATA]

Версия ОС

Значение параметра

[APPDATA]

Windows XP,

C:\documents and settings\[user]\application data

Windows XP x64

Windows Vista,

C:\Users\<User>\AppData\Roaming

Windows Vista x64

Перечень переменных среды КОМПАС!3D

▼ CFG

Указывает имя конфигурационного файла *.cfg и путь к нему. В папке, содержащей сис!

темный файл *.cfg, разыскиваются и размещаются также конфигурационные файлы

библиотек.

CFG = [APPDATA]\Ascon\Kompas 3D\[версия]\Kompas.cfg

▼ PRJ

Указывает имя конфигурационного файла *.prj и путь к нему.

PRJ = [APPDATA]\Ascon\Kompas 3D\[версия]\Kompas.prj

▼ DSK

Указывает имя конфигурационного файла *.dsk и путь к нему.

DSK = [APPDATA]\Ascon\Kompas 3D\[версия]\Kompas.dsk

▼ SYS

Указывает, в какой папке находятся системные файлы: файлы пользовательских меню,

допусков, справочный файл плотностей материалов, библиотеки стилей и т.д. Если тре!

буемый системный файл не будет найден в этой папке, пользователю предоставляется

возможность явно указать путь к нему. При настройке текстовых шаблонов, библиотек

отверстий и эскизов по умолчанию предполагается размещение файлов Graphic.tdp,

holelib.lfr и skchlib.lfr именно в этой папке.

При запуске КОМПАС!3D проверяется наличие папки [APPDATA]\Ascon\Kompas 3D\[вер

сия]\Sys. Если она найдена, то

SYS=[APPDATA]\Ascon\Kompas 3D\[версия]\Sys

Если она не найдена, то проверяется наличие папки [COMMON_APPDATA]\Ascon\Kom

pas 3D\[версия]\Sys. Если она найдена, то

SYS= [COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Sys

Если она не найдена, то папка Sys разыскивается по пути относительно файла

Kompas.exe (т.е. в папке, содержащей папку с файлом Kompas.exe). Если папка Sys най!

дена по относительному пути, то

SYS=..\Sys

Если папка Sys не найдена по относительному пути, то переменная среды SYS принимает

значение, содержащее путь к папке с файлом Kompas.exe.

▼ LIBS

Глава 5. Настройка системы

Указывает, в какой папке находятся файлы библиотек. Эта папка будет по умолчанию

предлагаться первой при добавлении библиотек в Менеджер библиотек.

При запуске КОМПАС!3D проверяется наличие папки [APPDATA]\Ascon\Kompas 3D\[вер

сия]\Libs. Если она найдена, то

LIBS=[APPDATA]\Ascon\Kompas 3D\[версия]\Libs

Если она не найдена, то проверяется наличие папки [COMMON_APPDATA]\Ascon\Kom

pas 3D\[версия]\Libs. Если она найдена, то

LIBS=[COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Libs

Если она не найдена, то папка Libs разыскивается по пути относительно файла

Kompas.exe (т.е. в папке, содержащей папку с файлом Kompas.exe).Если папка Libs най!

дена по относительному пути, то

LIBS=..\Libs

Если папка Libs не найдена по относительному пути, то переменная среды LIBS принима!

ет значение, содержащее путь к папке с файлом Kompas.exe.

▼ TEMPLATES

Указывает, в какой папке находятся файлы шаблонов КОМПАС!документов. При созда!

нии документов будут предлагаться шаблоны, находящиеся в этой папке. Эта же папка

будет по умолчанию предлагаться для размещения вновь создаваемых шаблонов.

При запуске КОМПАС!3D проверяется наличие папки [APPDATA]\Ascon\Kompas 3D\[вер

сия]\Templates. Если она найдена, то

TEMPLATES=[APPDATA]\Ascon\Kompas 3D\[версия]\Templates

Если она не найдена, то проверяется наличие папки [COMMON_APPDATA]\Ascon\Kom

pas 3D\[версия]\Templates. Если она найдена, то

TEMPLATES=[COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Templates

Если она не найдена, то папка Templates разыскивается по пути относительно файла

Kompas.exe

(т.е. в папке, содержащей папку с файлом Kompas.exe). Если папка

Templates найдена по относительному пути, то

TEMPLATES=..\Templates

Если папка Templates не найдена по относительному пути, то переменная среды

TEMPLATES принимает значение, содержащее путь к папке с файлом Kompas.exe.

▼ PROFILES

Указывает, в какой папке находятся файлы профилей (см. раздел 5.3 на с. 38). При вы!

боре профилей будут предлагаться находящиеся в этой папке. Эта же папка будет по

умолчанию предлагаться для размещения вновь создаваемых профилей.

При запуске КОМПАС!3D проверяется наличие папки [APPDATA]\Ascon\Kompas 3D\[вер

сия]\Profiles. Если она найдена, то

PROFILES=[APPDATA]\Ascon\Kompas 3D\[версия]\Profiles

Если она не найдена, то проверяется наличие папки [COMMON_APPDATA]\Ascon\Kom

pas 3D\[версия]\Profiles. Если она найдена, то

PROFILES=[COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Profiles

Если она не найдена, то папка Profiles разыскивается по пути относительно файла

Kompas.exe (т.е. в папке, содержащей папку с файлом Kompas.exe). Если папка Profiles

Часть I.

Установка и настройка системы

найдена по относительному пути, то

PROFILES=..\Profiles

Если папка Profiles не найдена по относительному пути, то переменная среды PROFILES

принимает значение, содержащее путь к папке с файлом Kompas.exe.

▼ TEMP

Указывает, в какой папке нужно размещать временные файлы, а также автоматически

сохраненные в процессе работы файлы документов КОМПАС!3D. При настройке пара!

метров автосохранения (см. раздел 5.5 на с. 41) эта папка будет предложена в качестве

системной папки для временных файлов.

TEMP=%TEMP%

Если переменная среды TEMP (TMP) определена для текущего пользователя, то исполь!

зуется эта переменная. Например, TEMP="%USERPROFILE%\Local Settings\Temp".

В противном случае используется системная переменная TEMP (TMP). Например,

TEMP=%SystemRoot%\TEMP.

▼ WORK

Указывает, в какой папке нужно размещать КОМПАС!документы. Эта папка будет по

умолчанию предложена при первом открытии или сохранении документа.

WORK="%USERPROFILE%\Мои документы"

▼ SHEETMETAL

Указывает, в какой папке находятся файлы таблиц сгибов. При выборе таблицы сгибов

будут предлагаться таблицы, находящиеся в этой папке. Эта же папка будет по умолча!

нию предлагаться при записи в файл таблицы сгибов, хранящейся в листовой детали.

При запуске КОМПАС!3D проверяется наличие папки [APPDATA]\Ascon\Kompas 3D\[вер

сия]\Sys\Sheetmetal. Если она найдена, то

SHEETMETAL=[APPDATA]\Ascon\Kompas 3D\[версия]\Sys\Sheetmetal

Если она не найдена, то проверяется наличие папки [COMMON_APPDATA]\Ascon\Kom

pas 3D\[версия]\Sys\Sheetmetal. Если она найдена, то

SHEETMETAL=[COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Sys\Sheetmetal

Если она не найдена, то папка Sys\Sheetmetal разыскивается по пути относительно файла

Kompas.exe

(т.е. в папке, содержащей папку с файлом Kompas.exe). Если папка

Sheetmetal найдена по относительному пути, то

SHEETMETAL=..\Sys\Sheetmetal

Если папка Sheetmetal не найдена по относительному пути, то переменная среды

SHEETMETAL принимает значение, содержащее путь к папке с файлом Kompas.exe.

▼ PARTLIB

Указывает, в какой папке размещаются файлы моделей Справочника Стандартные изде!

лия.

При запуске КОМПАС!3D проверяется наличие папки [APPDATA]\Ascon\Kompas 3D\[вер

сия]\Libs\Partlib\Vault. Если она найдена, то

PARTLIB=[APPDATA]\Ascon\Kompas 3D\[версия]\Libs\Partlib\Vault

Глава 5. Настройка системы

Если

она

не

найдена,

то

проверяется

наличие

папки

[COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Libs\Partlib\Vault. Если она найдена, то

PARTLIB=[COMMON_APPDATA]\Ascon\Kompas 3D\[версия]\Libs\Partlib\Vault

Если она не найдена, то папка \Libs\Partlib\Vault разыскивается по пути относительно

файла Kompas.exe (т.е. в папке, содержащей папку с файлом Kompas.exe). Если папка

Partlib найдена по относительному пути, то

PARTLIB=..\Libs\Partlib\Vault

Если папка PARTLIB не найдена по относительному пути, то переменная среды PARTLIB

принимает значение, содержащее путь к папке с файлом Kompas.exe.

5.1.2.

Структура и синтаксис файла KOMPAS.ini

KOMPAS.ini —текстовый файл с данными, определяющими различные параметры рабо!

ты системы.

Эти данные представлены в виде значений ключей, распределенных по секциям. Описа!

ние секций и ключей приведено в таблице 5.2.

Табл. 5.2. Секции и ключи файла KOMPAS.ini

[Секция]/ключ

Описание

[Directories]

Содержит сведения о путях к конфигурационным и системным

файлам, а также к папкам для размещения документов и

CFG

временных файлов. Имена и назначение ключей этой секции

PRJ

совпадают с именами и назначением переменных среды системы

DSK

КОМПАС!3D (см. раздел. 5.1.1).

SYS

LIBS

TEMPLATES

PROFILES

TEMP

WORK

SHEETMETAL

PARTLIB

[Protection]

Содержит сведения об особенностях передачи данных на внешнее

устройство. Наличие этой секции имеет смысл только тогда, когда

на компьютере установлен ключ и через него подключено внешнее

устройство.

PausePrinting

Значение YES включает приостановку вывода на внешнее

устройство при обращении КОМПАС!3D к ключу аппаратной

защиты, NO — отключает.

[Windows]

Содержит сведения об отображении заставки КОМПАС!3D при

запуске системы.

Часть I.

Установка и настройка системы

Табл. 5.2. Секции и ключи файла KOMPAS.ini

[Секция]/ключ

Описание

ShowSplash

Значение YES включает показ заставки, NO — отключает.

[Bmp]

Содержит сведения о максимальном размере блока для вывода

растровых и полутоновых изображений на принтер.

MaxBlockSize

Указывает максимальный размер блока (в сотнях килобайт).

Например, если ключ равен 10, то растровые и полутоновые

изображения выводятся блоками по 1000 килобайт. Если значение

ключа меньше или равно 0, все изображение выводится за один

проход.

[FontEscapement] Содержит сведения о способе вывода текста.

TextAsBitmap

Значение YES включает вывод символов текста в виде растра,

NO — отключает. Включение вывода текста в виде растра

позволяет решить проблему печати на некоторых плоттерах

(например, Calcomp 720C) шрифтов True Type, поставляемых

вместе с системой.

В файле KOMPAS.ini для указания расположения папок и файлов возможно использо!

вание как абсолютных путей (например, SYS=C:\Program Files\Ascon\Sys), так и путей от!

носительно папки, содержащей файлы KOMPAS.ini и Kompas.exe

(например,

SYS=..\Sys).

Кроме того, при задании путей возможно использование системных переменных (напри!

мер, TEMP=%TEMP%).

Строки, начинающиеся с символа «точка с запятой» (;), считаются комментариями и не

учитываются при обработке файла KOMPAS.ini.

Если значение ключа содержит пробел, то оно должно заключаться в кавычки (напри!

мер, TEMP="D:\Рабочие материалы\Временные файлы").

Пример файла KOMPAS.ini:

[Directories]

SYS=..\Sys

LIBS=..\Libs

Templates=..\Templates

CFG=%APPDATA%\Ascon\Kompas!3D\9.0\tuning.cfg

PRJ=%APPDATA%\Ascon\Kompas!3D\9.0\new.prj

DSK="%USERPROFILE%\Local Settings\Application Data\Ascon\Kompas!3D\9.0

\desktop.dsk"

Profiles="%ALLUSERSPROFILE%\Application Data\Ascon\Kompas!3D\9.0\Profiles"

TEMP=%TEMP%

WORK="%USERPROFILE%\Мои документы"

[Windows]

SHOWSPLASH=YES

Глава 5. Настройка системы

5.1.3.

Файлы конфигурации

Файлы конфигурации — файлы *.cfg, *.prj и *.dsk.

В этих файлах хранится следующая информация (см. также табл. 5.3 на с. 36):

▼ *.cfg — настройки системы,

▼ *.prj

— настройки новых документов,

▼ *.dsk — настройки рабочего окна.

Сразу после установки системы файлы конфигурации отсутствуют. Они возникают при

первом изменении настроек и их сохранении.

Каждый раз после изменения соответствующих настроек файлы конфигурации переза!

писываются (если сохранение конфигурации включено).

Подробнее об управлении настройками рассказано в разделе 5.2 на с. 36.

При отсутствии файлов конфигурации (например, при первом запуске системы КОМ!

ПАС!3D) используются хранящиеся внутри системы умолчательные параметры конфи!

гурации.

5.1.4.

Просмотр путей к системным папкам и файлам

В любой момент работы с системой вы можете получить сведения о расположении фай!

ла KOMPAS.ini, конфигурационных файлов, папок для временных, системных файлов,

папок для файлов документов, библиотек, шаблонов, профилей. Для этого вызовите ко!

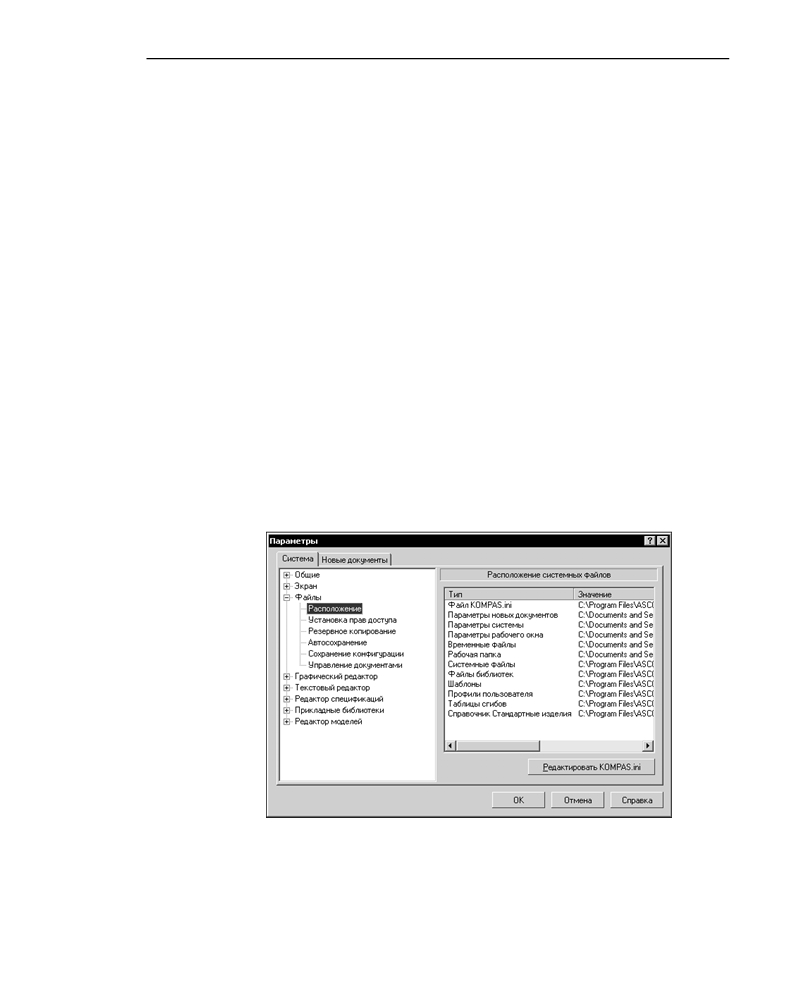

манду Сервис — Параметры... — Система — Файлы — Расположение. В появив!

шемся диалоге (рис. 5.1) отображаются текущие пути к вышеназванным файлам и пап!

кам.

Рис. 5.1. Диалог просмотра расположения системных файлов

С помощью этого диалога можно также создать или отредактировать файл KOMPAS.ini.

Часть I.

Установка и настройка системы

Вновь созданный или отредактированный файл KOMPAS.ini будет использован в следу!

ющем сеансе работы с КОМПАС!3D.

5.2.

Настройка конфигурации

Настройка конфигурации системы КОМПАС!3D включает в себя три группы настроек.

Эти группы представлены в таблице 5.3.

Табл. 5.3. Группы настроек конфигурации КОМПАС 3D

Группа

Описание

Настройки

Настройки, сделанные на вкладке Система общего диалога

системы

настройки параметров*. Если сохранение настроек этой группы

включено, то они записываются в файл *.cfg**.

Настройки новых

Настройки, сделанные на вкладке Новые документы общего

документов

диалога настройки параметров*. Если сохранение настроек этой

группы включено, то они записываются в файл *.prj.

Настройки

Настройки, определяющие внешний вид главного окна системы:

рабочего окна

▼ размер главного окна,

▼ настройки интерфейса, сделанные в одноименном диалоге,

▼ вид приложения,

▼ состояние открытых документов (размеры и местоположение

окон, шаг курсора, масштаб, настройка локальных привязок,

сетки, линеек прокрутки),

▼ расположение и состав строки меню и инструментальных пане!

лей (в том числе пользовательских),

▼ расположение и размер

▼ Панели свойств,

▼ окна работы с переменными,

▼ окна информации,

▼ окна Библиотекаря текстовых шаблонов,

▼ окон библиотек,

▼ Менеджера документа и диалога настройки фильтра слоев,

▼ Менеджера библиотек,

▼ структура Менеджера библиотек,

▼ состояние каждой библиотеки: подключена или отключена.

Если сохранение настроек этой группы включено, то они

записываются в файл *.dsk***.

Диалог, вызываемый командой Сервис — Параметры...

Глава 5. Настройка системы

** В этот файл не заносятся сведения, отображающиеся в диалоге просмотра

расположения системных файлов и папок.

*** В этот файл не записываются сведения о составе панелей Вид и Текущее

состояние в следующих режимах: редактирования локального фрагмен!

та, редактирования технических требований, редактирования объектов

спецификации в графическом документе. Изменения состава указанных

панелей в этих режимах сохраняются только до конца сеанса работы.

Управление сохранением каждой из групп производится в диалоге настройки парамет!

ров сохранения конфигурации (рис. 5.2). Для его вызова служит команда Сервис - Па

раметры... - Система - Файлы - Сохранение конфигурации.

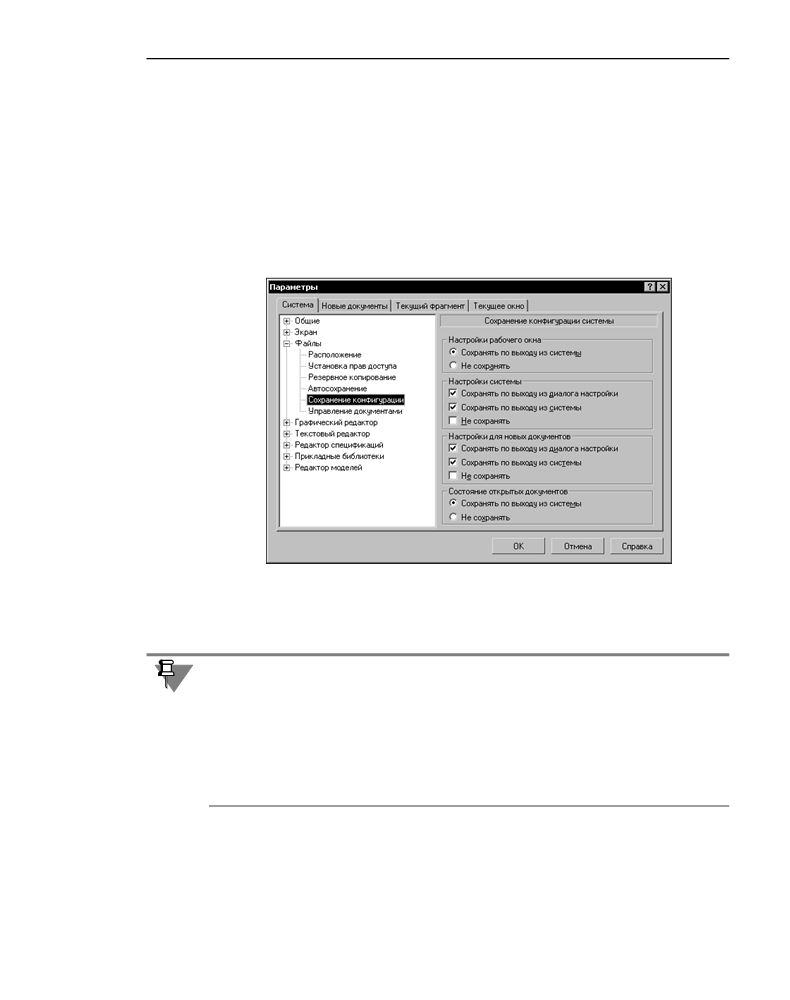

Рис. 5.2. Диалог настройки параметров сохранения конфигурации

Имеющуюся настройку конфигурации можно сохранить в файле профиля

(см. раздел 5.3). Впоследствии применение этого профиля позволит быстро сменить те!

кущую настройку на ту, которая записана в профиле.

Обратите внимание на то, что в файлы *.cfg и *.prj, а также в файл профиля заносятся

лишь те настройки, которые были изменены по сравнению с умолчательными. Сведения

о неизмененных параметрах не записываются.

Во время чтения файлов *.cfg и *.prj или применения профиля параметрам, информация

о которых отсутствует, присваиваются умолчательные значения. При этом умолчатель!

ный путь к папке SYS берется из файла KOMPAS.ini (см. раздел 5.1.2 на с. 33), а при его

отсутствии — определяетcя по значению соответствующей переменой среды КОМПАС

(см. раздел 5.1.1 на с. 29).

Сведения, не относящиеся к настройке системы, но необходимые для работы КОМПАС,

хранятся в реестре. Это следующая информация:

▼ сведения о пользователе,

▼ список последних открывавшихся файлов,

Часть I.

Установка и настройка системы

▼ текущее разрешение экрана (эти данные необходимы для привязки главного окна сис!

темы).

Настройки параметров текущего документа (настройки, произведенные на вкладке Те

кущий документ общего диалога настройки параметров) хранятся в самом документе.

Благодаря этому они не изменяются при передаче документов с одного рабочего места

на другое.

5.3.

Профили пользователя

Профиль — комплекс сведений о настройке конфигурации системы.

С помощью профилей можно быстро перенастроить текущую конфигурацию системы.

Например, вы можете создать профиль для трехмерного моделирования (т.е. профиль,

содержащий настройки, при которых вам наиболее удобно работать с трехмерными мо!

делями), профиль для разработки конструкторской документации и т.д. Затем, чтобы

настроить систему для выполнения той или иной задачи, вам будет достаточно приме!

нить соответствующий профиль.

Чтобы сохранить текущую настройку конфигурации в файле профиля, выполните сле!

дующие действия.

Вызовите команду Сервис — Профили...

В появившемся диалоге включите опции, соответствующие группам настроек, которые

необходимо сохранить в профиле.

Нажмите кнопку Сохранить как...

В появившемся диалоге укажите имя и задайте расположение файла профиля. Расши!

рение файла профиля — pfl.

В файл профиля не записываются имена последних открывавшихся документов, а также

состояние окон открытых документов.

Чтобы применить ранее созданный файл профиля, выполните следующие действия.

Вызовите команду Сервис — Профили...

В появившемся диалоге выберите профиль из списка Профили.

Включите опции, соответствующие группам настроек, которые необходимо использо!

вать.

Нажмите кнопку Применить.

Указанные настройки будут применены.

Нажмите кнопку Выход.

В комплект поставки КОМПАС!3D входят несколько готовых файлов профилей. Они рас!

положены в подпапке Profiles главной папки системы.

При использовании готовых файлов профилей следует иметь в виду, что в них нет све!

дений о библиотеках. Поэтому после применения любого такого профиля текущее со!

держимое Менеджера библиотек будет удалено, и Менеджер автоматически наполнится

в соответствии с файлами *.lms, имеющимися в подпапке Sys главной папки системы.

Глава 5. Настройка системы

Файлы *.lms содержат сведения о составе Менеджера библиотек (названия разделов,

подразделов и перечни входящих в них библиотек). Эти файлы используются для пер!

вичного наполнения Менеджера библиотек и его обновления. Формат файлов — текс!

товый, поэтому при необходимости вы можете открыть их в любом текстовом редакторе

и изменить хранящуюся в них информацию.

5.4.

Резервное копирование

Резервное копирование обеспечивает максимальную сохранность документов. Поэтому

рекомендуется всегда использовать хотя бы одну из возможностей резервного сохране!

ния файлов.

Настройка резервного копирования производится в диалоге (рис. 5.3), вызываемом ко!

мандой Сервис - Параметры - Система - Файлы - Резервное копирование. Эле!

менты управления диалога представлены в таблице 5.4.

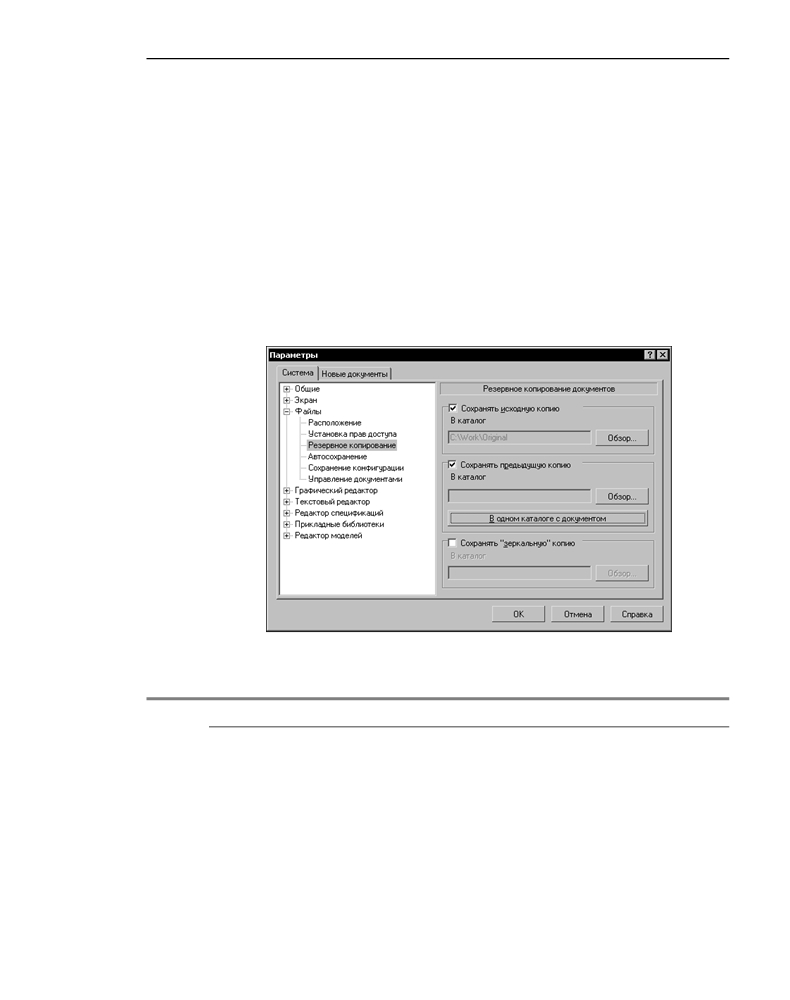

Рис. 5.3. Диалог настройки резервного копирования

Табл. 5.4. Диалог настройки резервного копирования

Элемент

Описание

Сохранять

При первом за время текущего сеанса работы сохранении

исходную копию

измененного документа его исходная копия будет сохранена в

указанной папке.

Обзор...

Кнопка позволяет указать папку для сохранения исходной копии

документа. Кнопку доступна, если включена опция Сохранять

исходную копию. После указания папки полный путь к ней

отображается в поле В каталог.

Часть I.

Установка и настройка системы

Табл. 5.4. Диалог настройки резервного копирования

Элемент

Описание

Сохранять

Каждый раз при сохранении документа его предыдущая копия

предыдущую

будет сохраняться в указанной папке.

копию

Если папка не указана, запись предыдущей копии выполняется в ту

же папку, где находится сам документ. При этом копия

записывается с тем же именем, но с расширением *.bаk.

Обзор...

Кнопка позволяет указать папку для сохранения предыдущей

копии документа. Кнопку доступна, если включена опция

Сохранять предыдущую копию. После указания папки полный

путь к ней отображается в поле В каталог.

В одном каталоге

Кнопка позволяет явно отказаться от сохранения предыдущей

с документом

копии в папке, указанной при помощи кнопки Обзор

После

нажатия кнопки В одном каталоге с документом поле В

каталог очищается.

Сохранять

«Зеркальное» копирование является дополнительным средством

«зеркальную»

резервного сохранения данных. Зеркальная копия является

копию

файлом документа, который одновременно сохраняется в другой

папке, например, на диске удаленного сервера с повышенной

надежностью.

Если «зеркальное» копирование включено, то каждый раз при

сохранении документа его дубликат будет сохраняться в указанной

папке.

Обзор...

Кнопка позволяет указать папку для сохранения зеркальной копии

документа. Кнопку доступна, если включена опция Сохранять

«зеркальную» копию. После указания папки полный путь к ней

отображается в поле В каталог.

В папках, указанных для размещения резервных копий, при сохранении файлов созда!

ется структура папок, соответствующая расположению на диске основного файла доку!

мента. Имя верхней папки в создаваемой структуре соответствует имени диска, на кото!

ром сохраняется основной файл. Например, чертеж First.cdw сохраняется в папке

C:\Work\, а в качестве папки для сохранения копии указана D:\Reserve. Полный путь к

файлу копии документа будет следующим D:\Reserve\C\Work\First.cdw.

Для сохранения резервных копий разных типов не рекомендуется указывать одинаковые

папки, поскольку при этом возможна потеря информации. При попытке завершить на!

стройку резервного копирования с такими параметрами, на экране появится предупреж!

дающее сообщение (рис. 5.4).

Глава 5. Настройка системы

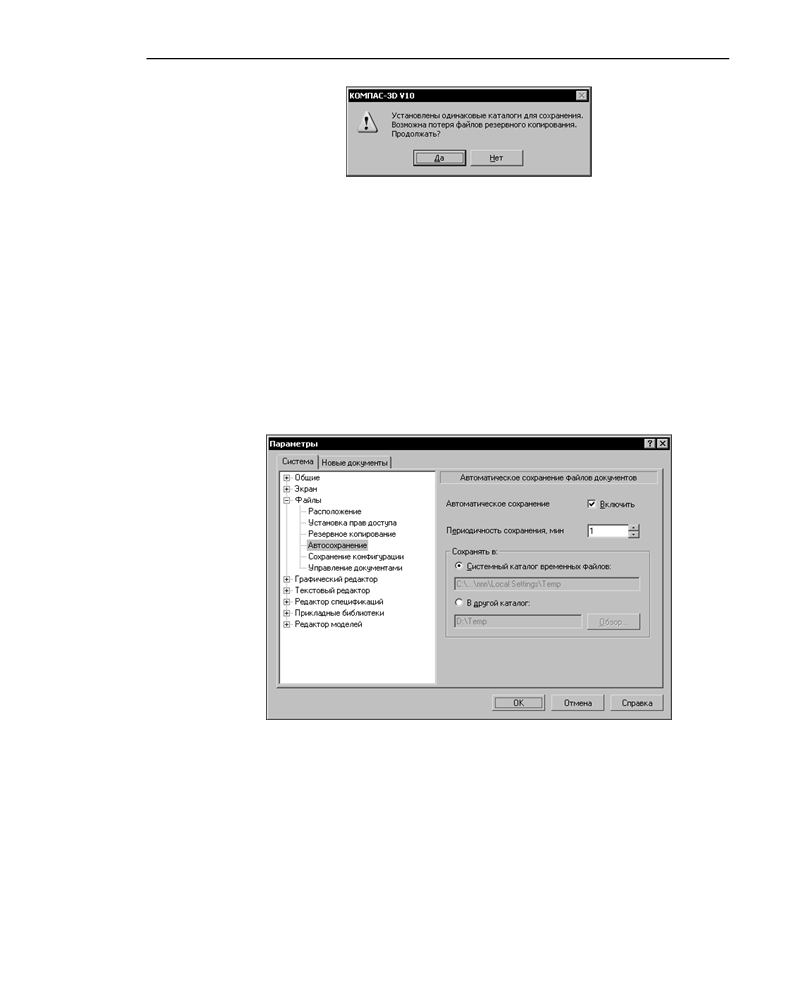

Рис. 5.4.

Кнопки этого сообщения позволяют подтвердить настройку или отказаться от нее. При

отказе можно изменить папки для резервного копирования. Если настройка подтверж!

дена, резервное копирование будет выполняться. При этом создается только один файл,

аналогичный текущему состоянию сохраненного основного файла.

5.5.

Автосохранение

5.5.1.

Настройка автосохранения

Настройка автосохранения производится в диалоге (рис. 5.5), вызываемом командой

Сервис — Параметры... — Система — Файлы — Автосохранение. Элементы управ!

ления этого диалога представлены в таблице 5.5.

Рис. 5.5. Диалог настройки автосохранения

Часть I.

Установка и настройка системы

Табл. 5.5. Диалог настройки автосохранения

Элемент

Описание

Автоматическое

Автоматическое сохранение документов обеспечивает

сохранение

максимальную сохранность результатов работы при различных

сбоях (аварийный выход из системы, перебои электропитания,

аппаратные ошибки компьютера и т.п.). Поэтому при работе с

системой рекомендуется всегда включать автосохранение. Для

этого следует активизировать опцию Включить.

Если автосохранение было включено и работа системы

завершилась аварийно, при повторном запуске все документы,

которые редактировались в предыдущем сеансе, будут

восстановлены.

Периодичность

Промежуток времени между предыдущим и последующим

сохранения, мин

автоматическим сохранением.

Сохранять в:

Автоматическое сохранение по умолчанию выполняется в

системную папку временных файлов. Вы можете изменить папку

для автоматического сохранения, выбрав вариант В другой

каталог и задав полный путь к этой папке, нажав кнопку Обзор

5.5.2.

Файлы автосохранения

Файлы автоматического сохранения создаются следующим образом. Если автоматичес!

кое сохранение включено, то по истечении заданного периода для документа, редакти!

руемого в текущем сеансе работы, создается файл автосохранения. Он содержит доку!

мент с изменениями, внесенными в него после создания или последнего вызова

команды Файл — Сохранить, то есть последнего сохранения на диск.

Имена файлов автосохранения формируются автоматически по следующему шаблону:

<k> + <номер версии системы КОМПАС> + <случайный набор из шести латинских симво

лов>.

Расширение имени файла автосохранения формируется в соответствии с типом доку!

мента, последний символ расширения заменяется символом $.

Например, файл автосохранения для фрагмента, редактируемого в системе КОМПАС

версии 9, может иметь имя k9cxfhme.fr$.

По истечении очередного заданного промежутка времени содержание файла автосохра!

нения сравнивается с текущим документом. Если обнаружены изменения, то файл авто!

сохранения перезаписывается. Если изменений нет, файл остается прежним.

При сохранении документа командой Файл — Сохранить файл автосохранения удаля!

ется и цикл повторяется.

Если работа системы завершается аварийно, то файл автосохранения не удаляется. При

последующем запуске КОМПАС!3D этот файл автоматически используется для восста!

новления документа.

Глава 5. Настройка системы

5.6.

Восстановление документов системы КОМПАС

5.6.1.

Использование резервных файлов

Если для сохранения резервных файлов заданы папки, отличающиеся от папки сохране!

ния документа, то эти файлы имеют стандартные имена и расширения. Они могут быть

открыты стандартными способами.

Если файл предыдущей копии документа сохраняется в той же папке, что и документ,

его имя будет таким же, а расширением, вместо соответствующего типу файла, будет

bak.

Например, в папке имеется два файла: val.cdw и val.bak. В файле val.cdw хранится пос!

ледняя редакция документа, то есть все, что в нем было создано на момент последнего

сохранения при помощи вызова команды Файл — Сохранить. В файле val.bak хранит!

ся предыдущая редакция документа, то есть все, что в нем было создано на момент

предпоследнего сохранения.

Таким образом при утере документов использование файлов с расширением bak позво!

ляет частично восстановить информацию.

Чтобы открыть файл резервной копии с расширением bak в системе КОМПАС, можно ис!

пользовать следующие способы.

▼ Запустите систему КОМПАС!3D и вызовите команду Файл — Открыть. В списке Тип

файлов появившегося диалога открытия файлов выберите строку Все файлы (*.*), а в

списке файлов — нужный файл (файлы) с расширением bak. Система КОМПАС опреде!

лит тип документа, сохраненного в резервной копии, и откроет их. Сохраните открытые

файлы с помощью команды Файл — Сохранить как

Сохраняемым файлам будет

автоматически назначено расширение, соответствующее типу документа.

Система КОМПАС!3D не сопоставлена файлам с расширением bak в качестве программы

для открытия. Поэтому двойной щелчок по файлу *.bak в Проводнике Windows не запус!

кает КОМПАС!3D автоматически. На экране появляется диалог для выбора программы.

Укажите исполняемый файл системы КОМПАС.exe в качестве программы для открытия

файла, система КОМПАС будет запущена, в ней откроется выбранный файл.

Не рекомендуется в диалоге выбора программы включать опцию Использовать ее для

всех файлов такого типа. Файлы резервного копирования документов с расширением

bak создают различные программы. Если система КОМПАС будет сопоставлена с файла!

ми, имеющими расширение bak, то при попытке открыть подобный файл, сохраненный

другими программами, на экране появится сообщение об ошибке.

▼ Второй способ открытия файла резервного копирования заключается в предваритель!

ном изменении его расширения в соответствии с типом документа, сохраненного в этом

файле. Для этого в Проводнике Windows поменяйте расширение файла bak на то, кото!

рое соответствует типу хранящегося в нем документа. Затем откройте файл в системе

КОМПАС!3D стандартным способом. Если тип документа, записанного в файле резерв!

ного копирования, неизвестен, присвойте ему расширение любого КОМПАС!документа:

frw, cdw, spw, kdw, m3d или a3d. После этого файл можно будет открыть и просмотреть

в системе КОМПАС!3D. Если выяснится, что расширение выбрано неправильно, можно

закрыть файл и изменить расширение. Можно также сохранить документ под другим

Часть I.

Установка и настройка системы

именем, вызвав команду Файл — Сохранить как

При этом система автоматически

определит тип документа и предложит расширение, соответствующее этому типу.

5.6.2.

Использование файлов автосохранения

Восстановление документов после аварийного завершения работы системы из файлов

автосохранения производится автоматически.

Для этого необходимо запустить систему КОМПАС!3D любым стандартным способом,

кроме двойного щелчка в Проводнике Windows по имени файла, который редактировал!

ся или был открыт на момент аварийного выхода.

Почему не нужно запускать КОМПАС!3D щелчком по имени этого файла? Потому, что в

этом случае не происходит восстановление документа. Открывается файл, в котором за!

писано состояние документа на момент последнего перед аварийным выходом вызова

команды Файл — Сохранить (на момент последнего сохранения на диск). Очевидно,

что, если при настройке был задан сравнительно небольшой период автосохранения, то

в файле автосохранения вероятнее всего будет записано больше изменений, чем в пос!

ледней версии документа, сохраненной вручную.

После загрузки системы правильным способом выполняется поиск файлов автосохра!

нения в папке, указанной для записи этих файлов. Из всех найденных файлов восстанав!

ливаются соответствующие им документы. Файлы автосохранения, из которых были

восстановлены документы, удаляются.

В заголовке окна восстановленного документа отображается надпись «восстановлен».

Она сохраняется до первого редактирования документа.

Чтобы записать восстановленный документ на диск, вызовите команду Файл — Со

хранить (для записи в тот же файл, что и до аварийного выхода из системы) или коман!

ду Файл — Сохранить как... (для записи в новый файл).

Если система была запущена двойным щелчком по файлу, редактировавшемуся в мо!

мент аварийного выхода (назовем его файл Х), то восстановление документа (документа

Х), записанного в этом файле, не происходит — документ Х открывается в том виде, в

котором он был записан на диск в последний раз. Если в момент аварийного выхода в

КОМПАС!3D были открыты другие документы, они восстанавливаются. Удаляются все

файлы автосохранения, кроме того, который соответствует файлу Х. Этот файл авто!

сохранения остается на прежнем месте и не изменяется ни при каких операциях с фай!

лом Х.

Таким образом, после «неправильного» запуска необходимо выполнить следующие

действия.

Сохранить все восстановленные документы.

Документ Х закрыть без сохранения.

Закрыть систему.

Запустить систему альтернативным способом.

Сохранить документ Х, восстановленный из файла автосохранения, соответствующего

файлу Х.

Глава 5. Настройка системы

5.7.

Установка прав доступа

Вы можете установить нужные параметры доступа и контроля файлов КОМПАС!3D, ко!

торые используются одновременно на нескольких компьютерах сети.

Кроме того, с помощью настройки уровня доступа вы сможете защитить открытые фай!

лы документов от случайного удаления или переименования.

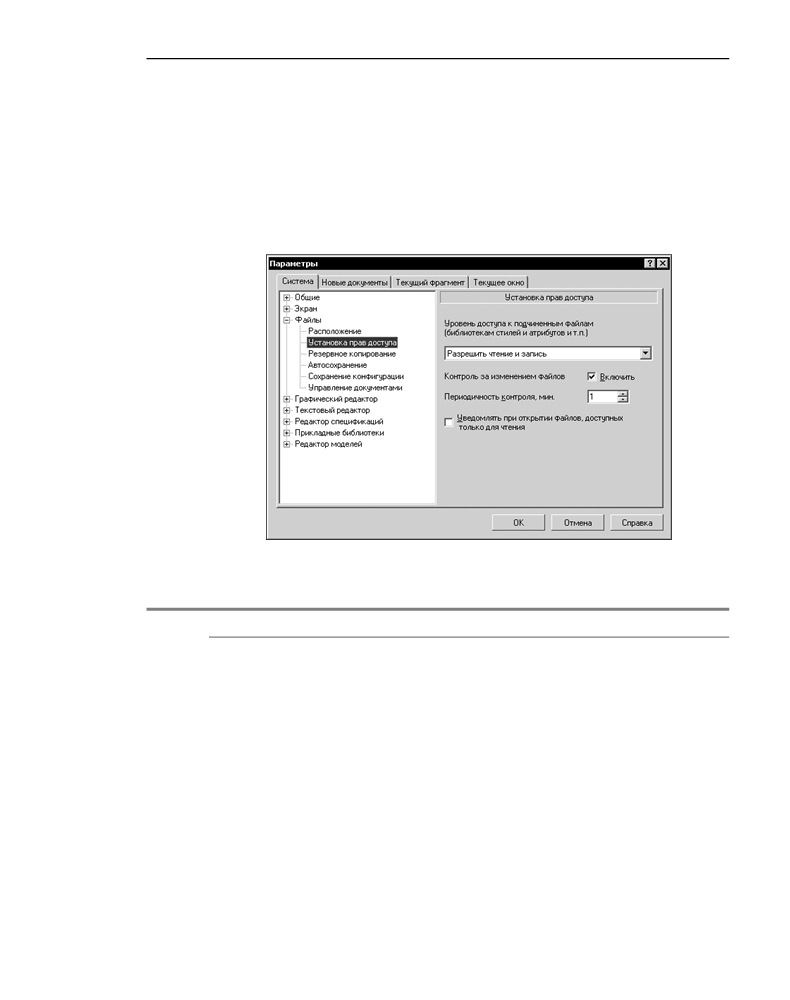

Установка прав доступа к файлам производится в диалоге (рис. 5.6), вызываемом ко!

мандой Сервис - Параметры... - Система - Файлы - Установка прав доступа. Эле!

менты управления этого диалога представлены в таблице 5.6.

Рис. 5.6. Диалог настройки прав доступа

Табл. 5.6. Диалог настройки прав доступа

Элемент

Описание

Уровень доступа

Список, позволяющий настроить права доступа к подчиненным

к подчиненным

файлам (библиотекам стилей, фрагментам, вставленным внешней

файлам

ссылкой и т.п.). Варианты уровней доступа представлены в

таблице 5.7.

Контроль

Опция, управляющая контролем изменений совместно

за изменением

используемых файлов. Она доступна, если разрешены чтение и

файлов

запись открытых или подчиненных файлов. Включение этой опции

означает, что система будет проверять, не был ли файл изменен

кем!то из других пользователей. При положительном результате

проверки на экране появится сообщение с предложением

перечитать файл (рис.5.7). Перед сохранением измененного файла

дополнительный контроль не производится.

Периодичность

Интервал времени между проверками.

контроля, мин

Часть I.

Установка и настройка системы

Табл. 5.6. Диалог настройки прав доступа

Элемент

Описание

Уведомлять при

Опция позволяет управлять оповещениями при открытии файлов,

открытии файлов,

доступных только для чтения. По умолчанию опция выключена.

доступных только

для чтения

Табл. 5.7. Уровни доступа к открытым файлам

Уровень

Описание

Разрешить чтение Разрешает только чтение открытых файлов документов. До того

момента, пока документ не будет закрыт в КОМПАС!3D, его файл

нельзя перезаписать, но можно скопировать.

Разрешить чтение

Разрешает любые операции с открытыми файлами документов

и запись

(копирование, переименование, перезапись, удаление и т. д.).

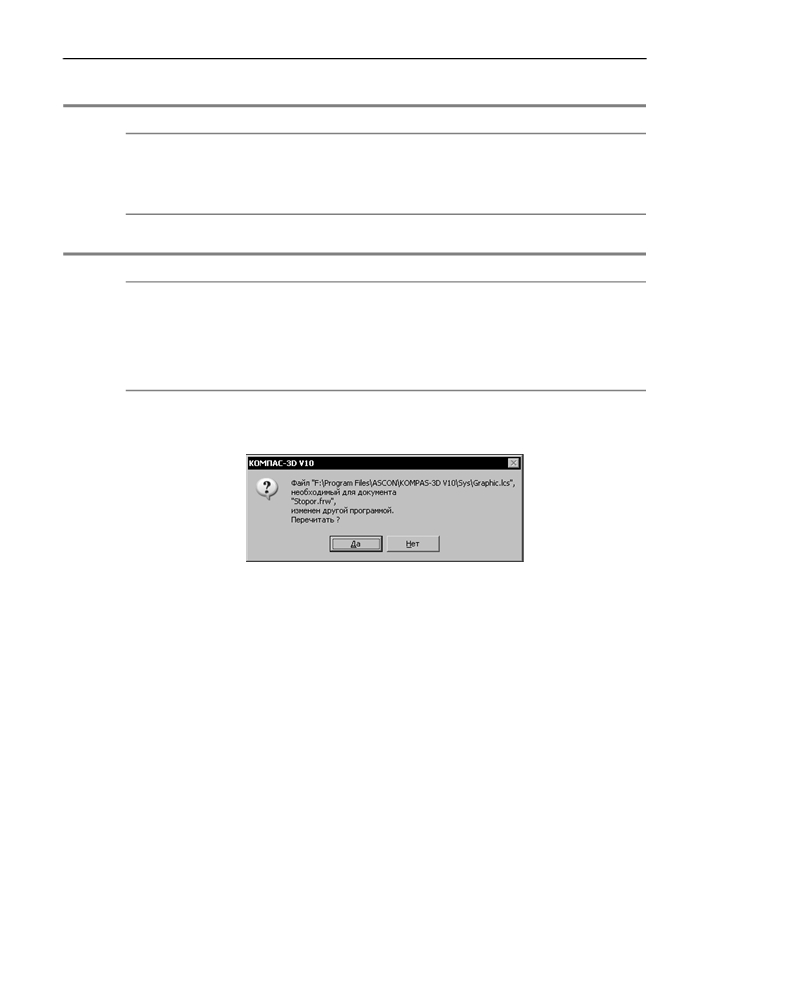

Сообщение с предложением перечитать файл (рис.5.7) содержит полное имя совместно

используемого файла и запрос на его перечитывание.

Рис. 5.7.

Кнопка Да позволяет подтвердить перечитывание. В этом случае актуальным будет счи!

таться файл, измененный другим пользователем. В результате перечитывания сделан!

ные в подчиненном файле изменения будут переданы в документы, которые используют

этот файл и открыты в данный момент на вашем компьютере. Например, другой поль!

зователь отредактировал библиотеку стилей линий, изменив цвет у стиля №5. Если в до!

кументе, открытом на вашем компьютере, есть линии с этим стилем, то в результате пе!

речитывания библиотеки их цвет изменится.

Кнопка Нет позволяет отказаться от перечитывания файла. Это означает лишь, что пе!

речитывание не будет произведено немедленно. При последующем открытии документа,

использующего подчиненный файл, все изменения, сделанные в этом файле, будут без!

условно переданы в открываемый документ.

5.7.1.

Файлы сателлиты

После открытия КОМПАС!документа на редактирование автоматически создается его

файл!сателлит.

Файл!сателлит является служебным и располагается в той же папке, что и открываемый

документ.

КОМПАС-3D V10. Руководство администратора - часть 2
