Глава 3.
Общие приемы создания и редактирования
моделей
Создание и редактирование моделей КОМПАС SHAFT 2D осуществляется в режиме Пос
троение модели.
3.1.
Начало построения новой модели
Чтобы создать новую модель КОМПАС SHAFT 2D, запустите систему в режиме Построе
ние модели (см. раздел 1.4 на с. 18). Затем выполните следующие действия.
1.
Нажмите на панели управления кнопку Новая модель.
2.

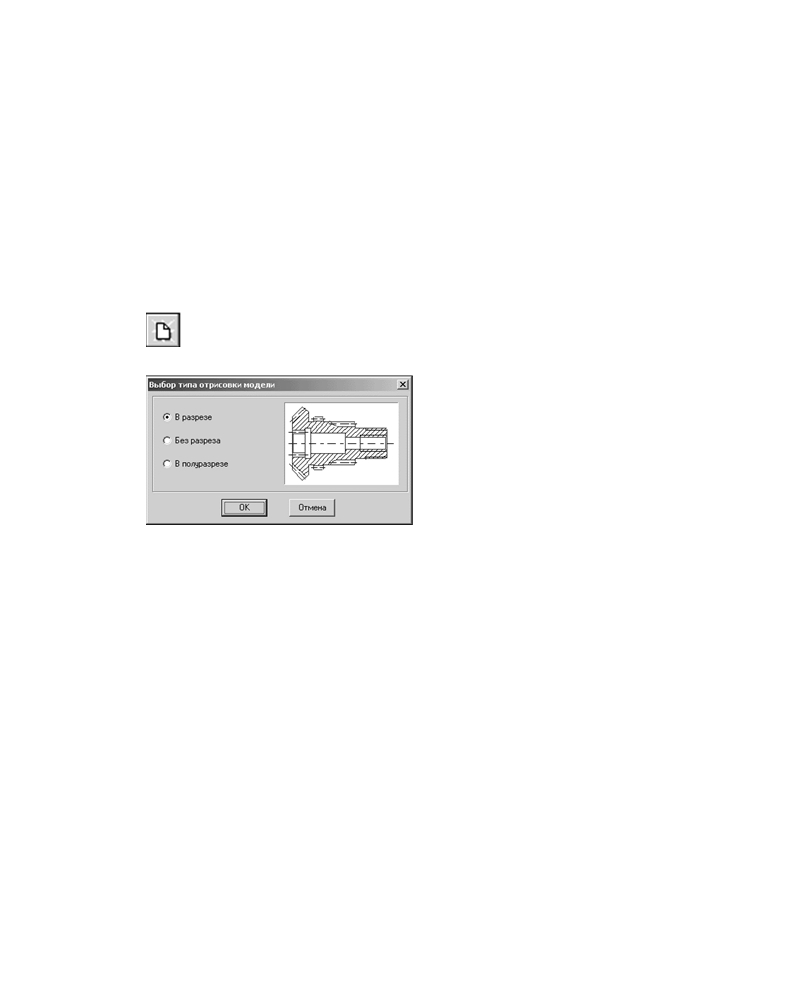

В открывшемся окне Выбор типа отрисовки модели (рис. 3.1) выберите нужный ва!
риант и нажмите кнопку OK.
3.В поле документа КОМПАС укажите точку начала
отсчета создаваемой локальной системы
координат - нажмите клавишу <Enter> или щелк!
ните левой клавишей мыши). Откроется главное
окно КОМПАС SHAFT 2D.
Локальная система координат (ЛСК) - система ко!
ординат с произвольной начальной точкой, назна!
ченная пользователем в текущем виде листа черте!
жа. При установке какой!либо локальной системы
Рис. 3.1.
координат в качестве текущей значения координат
и углов будут измеряться относительно этой ЛСК.
4.
Приступайте к построению. При этом помните, что:
▼ модель, созданная в КОМПАC SHAFT 2D, является макроэлементом;
▼ в документе КОМПАС может быть создано несколько моделей КОМПАС SHAFT 2D.
3.2.
Построение основной ступени
1.
Укажите в дереве ступеней и элементов внешнего контура ту ступень, следом за которой
будет располагаться создаваемая ступень. Если вы проектируете первую ступень моде!
ли, переходите сразу к п. 2.
2.
Нажмите на инструментальной панели кнопку Простые ступени или кнопку Элементы
механических передач.
3.
Выберите необходимый элемент.
4.
Задайте требуемые параметры и нажмите кнопку OK.
3.3.
Построение дополнительных элементов
1.
Укажите в дереве ступень, для которой нужно построить дополнительный элемент.
31
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
2.
Нажмите на инструментальной панели кнопку Дополнительные элементы ступеней.
3.
Выберите дополнительный элемент.
4.
Задайте требуемые параметры и нажмите кнопку OK.
Перемещение дополнительных элементов (таблиц, выносных элементов) по полю черте!
жа можно производить, не прерывая работу с системой, при помощи команды контекс!
тного меню Переместить на чертеже (см. табл. 2.5 на стр. 29).
После окончания работы с КОМПАC SHAFT 2D дополнительные элементы в документе
КОМПАС можно перемещать только «видами» - сначала выделить вид, а затем его пе!
редвинуть.
3.4.
Изменение взаимного расположения ступеней
В процессе построения вы можете менять взаимное расположение созданных ступеней.
Для этого выполните следующие действия.
1.
Укажите в дереве ступень, которую нужно переместить, и нажмите левую клавишу мы!
ши.
2.
Не отпуская клавишу, переместите курсор, чтобы выделилась подсветкой та ступень, пе!
ред которой вы хотите поместить перемещаемую ступень.
3.
Отпустите клавишу мыши. При этом переместятся и все дополнительные элементы, ко!
торые принадлежат данной ступени.
Чтобы увидеть на чертеже результаты перемещения, вызовите команду Перестроить,
находящуюся на панели инструментов в группе команд Обновить, показать, пере
строить (см. табл. 2.2 на стр. 21).
3.5.
Общие приемы ввода значений параметров
проектируемой ступени
При определении параметров ступеней и элементов вы можете использовать различные
способы ввода значений:
▼ вводить численные данные при помощи клавиатуры; при этом можно перемещаться
между полями ввода при помощи клавиши <Tab> и пользоваться калькулятором (см.
раздел 3.5.1 на с. 33);
▼ выбирать значения из стандартного ряда; для этого потребуется нажать кнопку с изоб!
ражением книги, а затем указать нужное значение в предлагаемом списке и зафиксиро!
вать его нажатием клавиши <Enter> или двойным щелчком мыши;
▼ брать значения параметра (чаще всего, это диаметр) с чертежа:
▼ щелкнуть правой клавишей мыши в поле значения параметра;
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа;
▼ указать на чертеже точку, которая определяет интересующий вас параметр;
▼ выбирать значение параметра из предлагаемого списка предпочтительных величин; для
этого потребуется нажать кнопку с черным треугольником, чтобы раскрыть список, а за!
тем указать нужное значение курсором.
32
Глава 3. Общие приемы создания и редактирования моделей
3.5.1.
Использование калькулятора
При вводе значений параметров (длина, диаметр и т. д.) ступеней и элементов модели
можно использовать специальный калькулятор (рис. 3.2).
Вызов калькулятора осуществляется:
▼ двойным щелчком мыши в поле ввода параметра
ступени или дополнительного элемента;

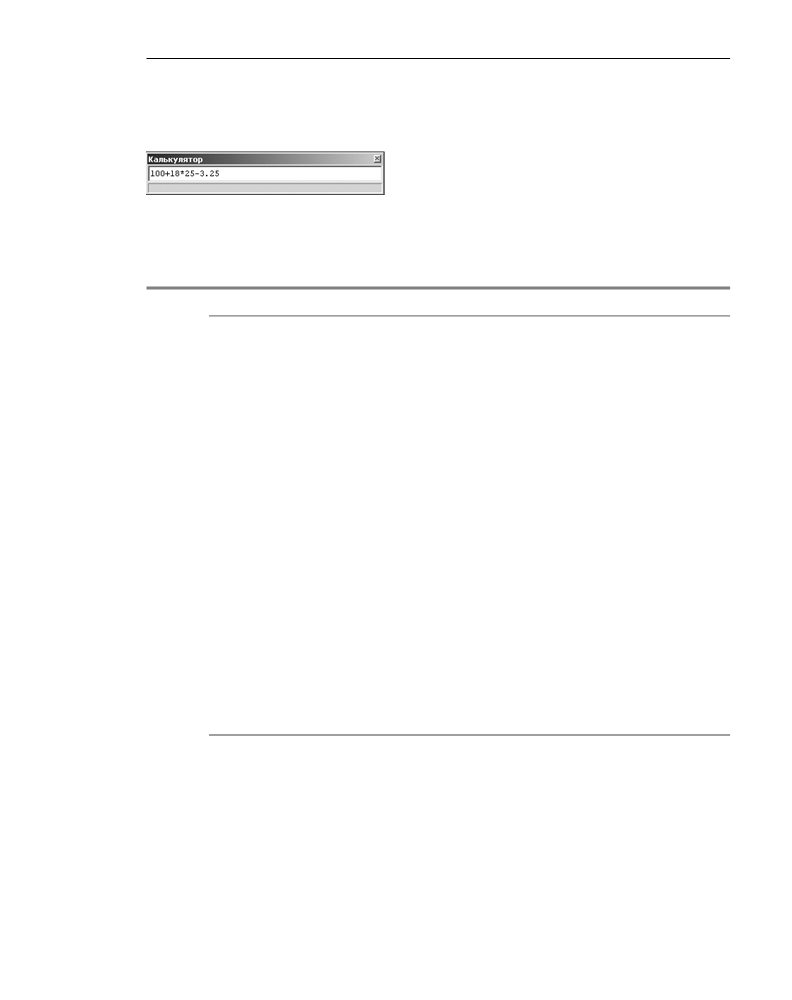

Рис. 3.2.
▼ нажатием клавиш <Shift>+<Ctrl>+<C>.
При работе с калькулятором доступны знаки и функции, перечисленные в таблице
3.1.
Табл. 3.1. Знаки и функции калькулятора КОМПАС SHAFT 2D
Знак
Функция
+
сложить
вычесть
/
разделить
*
умножить
()
скобки
Sqrt()
квадратный корень
^
возведение в степень
CosD()
косинус, аргумент в градусах
SinD()
синус, аргумент в градусах
TgD()
тангенс, аргумент в градусах
ArcTgD()
арктангенс, значение в градусах
Inv
инволюта, значение в радианах
ArcInv
аркинволюта, значение в радианах
InvD
инволюта, значение в градусах
ArcInvD
аркинволюта, значение в градусах
Чтобы получить результат вычисления, нажмите клавишу <=> или клавишу <Enter>.
33
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
3.6.
Общие приемы управления изображением
проектируемой ступени
Проектирование модели осуществляется
при помощи окон ввода параметров сту!
пеней и конструктивных элементов.
Многие окна имеют одинаковые элемен!
ты управления изображением. Как пра!
вило, это кнопки вызова команд, распо!
ложенные на инструментальных панелях
в верхней части окон (рис. 3.3).
Описание команд управления изображе!
нием проектируемой ступени приведено
в таблице 3.2.
Рис. 3.3.

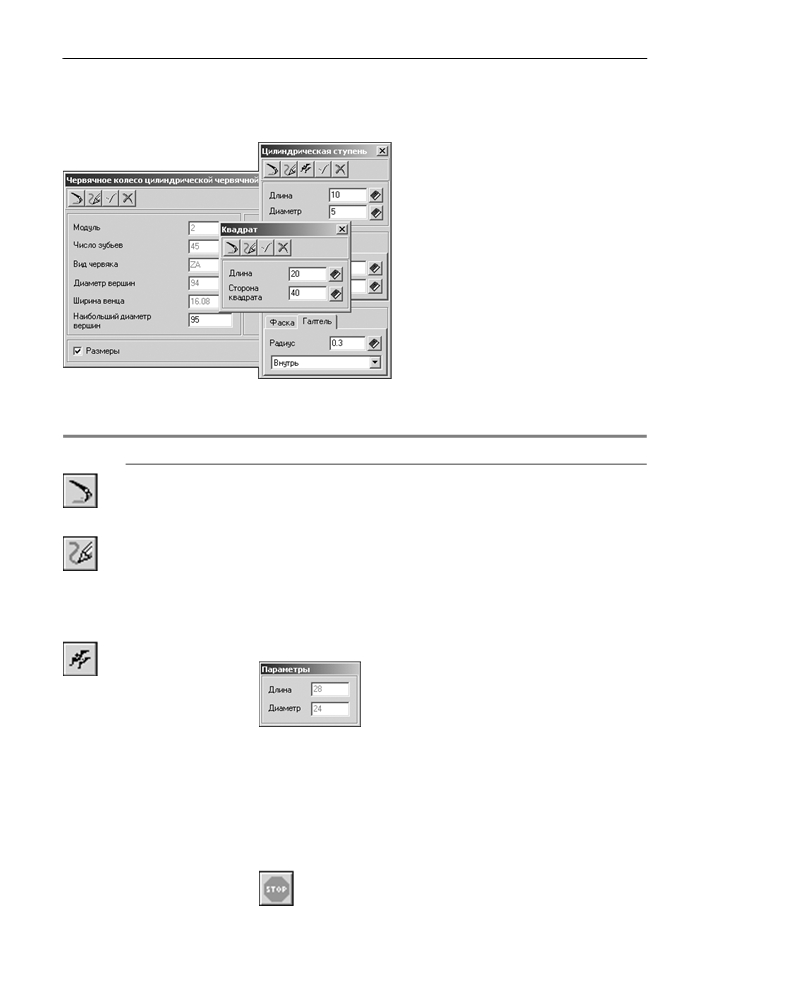

Табл. 3.2. Команды управления изображением проектируемой ступени
Команда
Назначение и использование команды
Перестроить
Отображение изменений, внесенных в модель КОМПАС SHAFT
2D, в активном документе КОМПАС без выхода из текущего
режима работы с системой.
Обновить
Автоматическое перестроение изображения в активном
документе КОМПАС без изменения масштаба.
Рекомендуется использовать для удаления с экрана
вспомогательных линий, возникших в процессе работы с
системой.
Фантомное
Ввод параметров ступени фантомно!динамическим способом.
построение
При фантомном построении основные
параметры ступени отображаются в
уменьшенном окне параметров (рис. 3.4).
После завершения фантомного построения
Рис. 3.4.
введенные значения можно отредактировать.
Значения диаметра и длины при фантомном построении ступени
будут автоматически округляться, если при настройке системы на
вкладке Общие включена соответствующая опция (см. раздел
«Общие настройки» на с. 23).
Чтобы прервать работу команды, нажмите клавишу <Esc> или
кнопку Стоп на панели специального управления КОМПАС.
кнопка Стоп.
34
Глава 3. Общие приемы создания и редактирования моделей
Табл. 3.2. Команды управления изображением проектируемой ступени
Команда
Назначение и использование команды
OK
Построение ступени с заданными параметрами в документе
КОМПАС.
Отмена
Закрытие окна ввода параметров ступени.
Расчет шлицевого
Вызов Модуля расчета шлицевых соединений (см. раздел «Расчет
соединения
шлицевого соединения» на с. 48).
3.7.
Редактирование модели
Чтобы начать редактирование модели, созданной в КОМПАC SHAFT 2D, дважды щелкни!
те по ее изображению. На экране появится главное окно КОМПАC SHAFT 2D.
Вы можете изменить значения параметров любого элемента модели. После ввода новых
значений все связи внутри модели будут сохранены.
Чтобы отредактировать элемент модели, выполните следующие действия.
1.
Выделите в главном окне КОМПАC SHAFT 2D элемент модели - щелкните мышью на его
наименовании. При этом на чертеже редактируемая часть модели будет подсвечена
красным цветом.
2.
Вызовите контекстное меню дерева ступеней и элементов и выберите команду Отре
дактировать.
3.
Внесите изменения в значения параметров элемента.
При редактировании внутреннего контура модели можно изменить базовый торец прос!
той ступени или шестерни внутреннего зацепления (см. раздел 3.7.1).
3.7.1.
Изменение базового торца ступени
При редактировании модели может возникнуть необходимость изменить расположение
ступени внутреннего контура относительно базового торца модели. Это можно сделать
двумя способами:
▼ Переместить разделитель - подвести курсор к знаку разделителя, нажать левую клави!
шу мыши и, не отпуская кнопки, переместить курсор до выделения того элемента, перед
которым вы желаете, поставить разделитель. Затем отпустить клавишу мыши.
▼ Переместить элемент - подвести курсор к наименованию элемента, который нужно пе!
реместить, нажать левую клавишу мыши и, не отпуская ее, переместить курсор до выде!
ления того элемента, перед которым вы желаете поставить перемещаемый элемент. За!
тем отпустить клавишу мыши.
35
Глава 4.
Построение внешнего контура
На инструментальной панели внешнего контура расположены кнопки вызова команд
построения основных ступеней и дополнительных элементов модели КОМПАC SHAFT
2D.
К основным ступеням внешнего контура относятся:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Шестигранник;
▼ Квадрат;
▼ Сфера;
▼ Элементы механических передач.
Дополнительные элементы могут быть разными для каждой ступени. Например:
▼ для цилиндрической ступени:
▼ Канавки;
▼ Шлицы;
▼ Шпоночные пазы;
▼ для шестерни:
▼ Таблица параметров;
▼ Профиль зубьев;
▼ Кольцевые пазы.
Дополнительные элементы ступени могут иметь разновиднос!

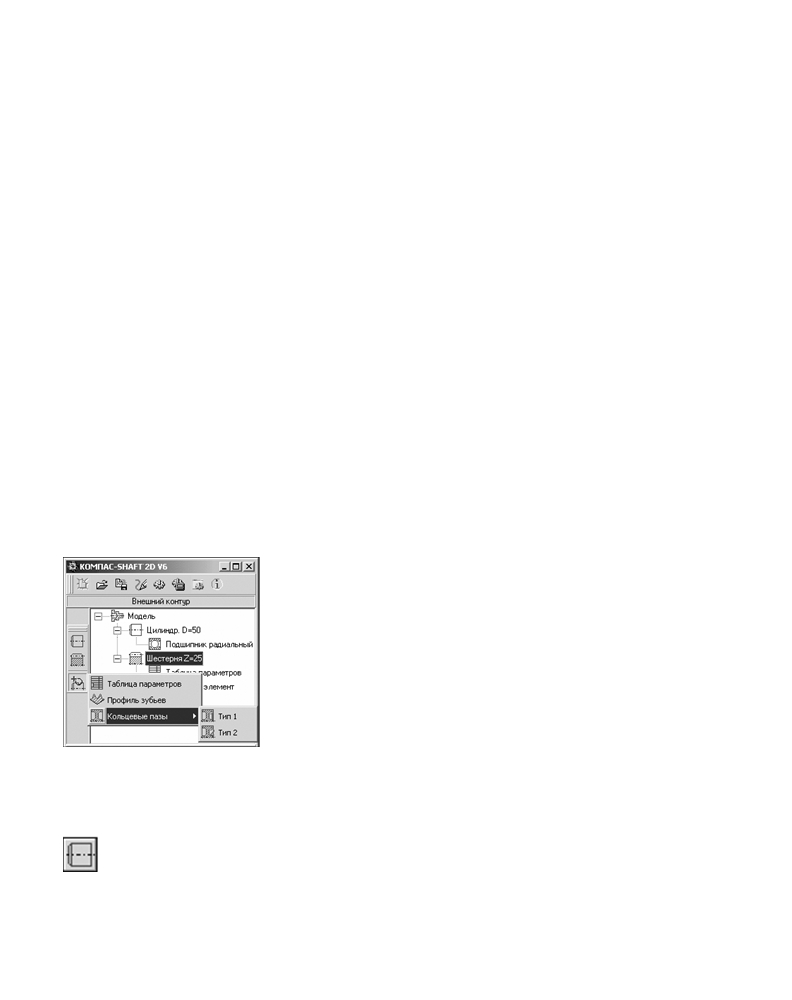

ти. На рис. 4.1 показано, что дополнительный элемент Кольце
вые пазы может быть двух типов - Типа 1 или Типа 2.
Дополнительные элементы ступени, в свою очередь, могут
иметь дополнительные элементы. Например, для шлицев мо!
жет быть создан дополнительный Выносной элемент.
Для каждого вида ступени приводится список дополнительных
элементов, относящихся только к данному виду ступени.
Рис. 4.1.
4.1.
Цилиндрическая ступень

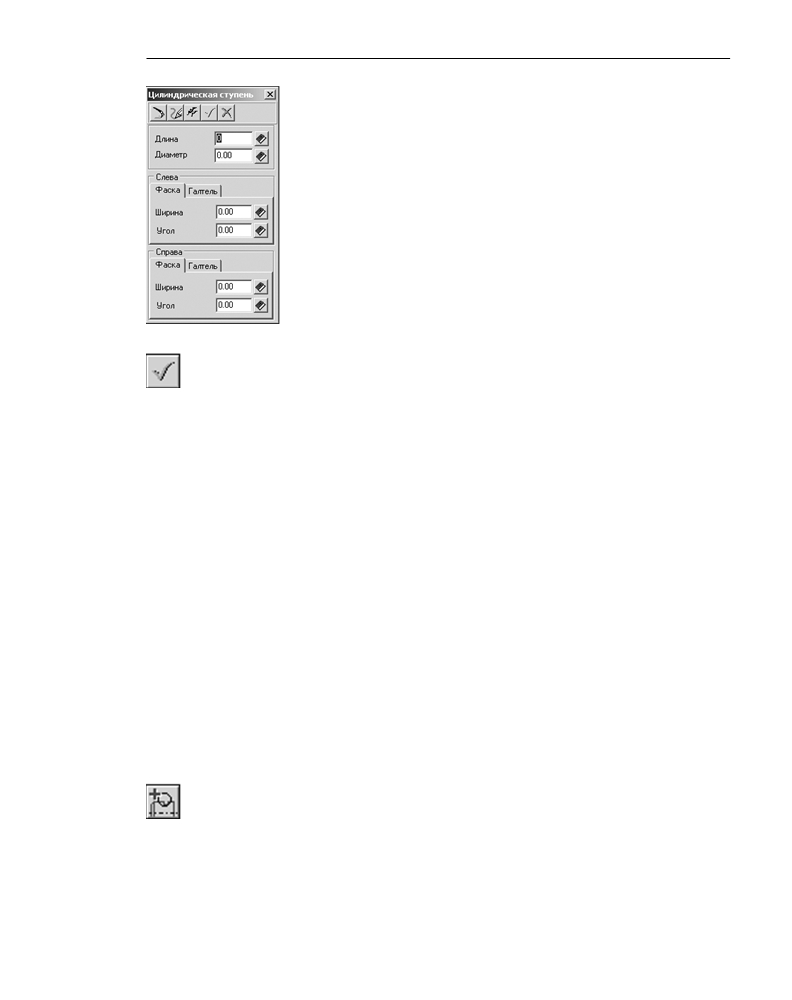

Чтобы построить цилиндрическую ступень модели, щелкните мышью кнопку Цилинд
рическая ступень, расположенную в меню Простые ступени инструментальной пане!
ли внешнего контура. На экране появится окно Цилиндрическая ступень (рис. 4.2).
36
Глава 4. Построение внешнего контура
В верхней части окна находится панель инструментов. Она содержит кноп!
ки вызова команд управления изображением проектируемой ступени (см.
табл. 3.2 на стр. 34).
1. Задайте Длину и Диаметр ступени.
2. При необходимости задайте для каждого конца ступени:
▼ Ширину и Угол фаски (на вкладке Фаска);
▼ Радиус галтели (на вкладке Галтель).
При вводе значений пользуйтесь приемами, описанными в разделе 3.5 на
с. 32.
Рис. 4.2.
3.
Нажмите на панели инструментов кнопку OK.
На цилиндрической ступени внешнего контура можно построить следующие дополни!
тельные элементы:
▼ Канавки;
▼ Подшипники;
▼ Кольцевые пазы;

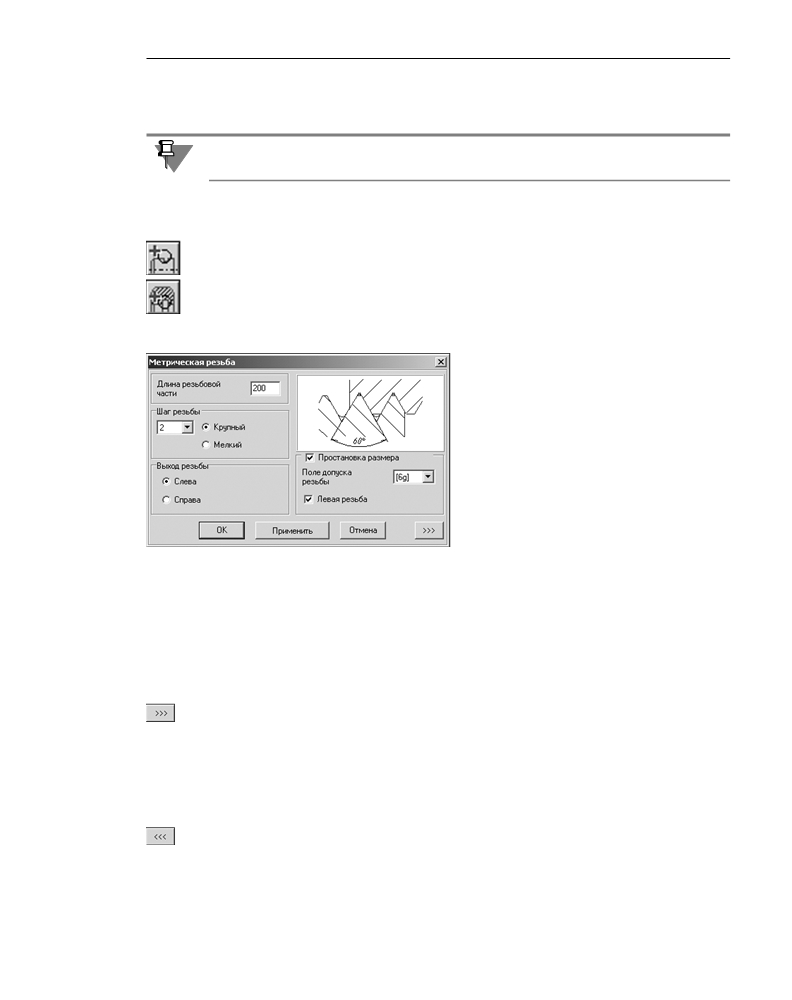

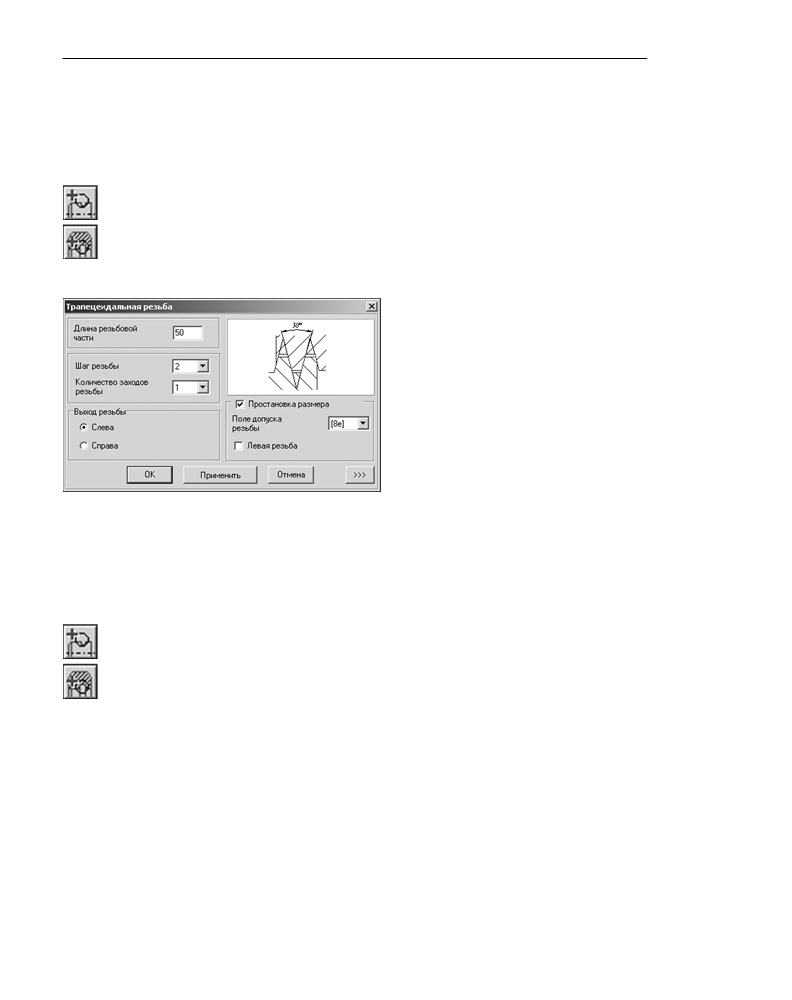

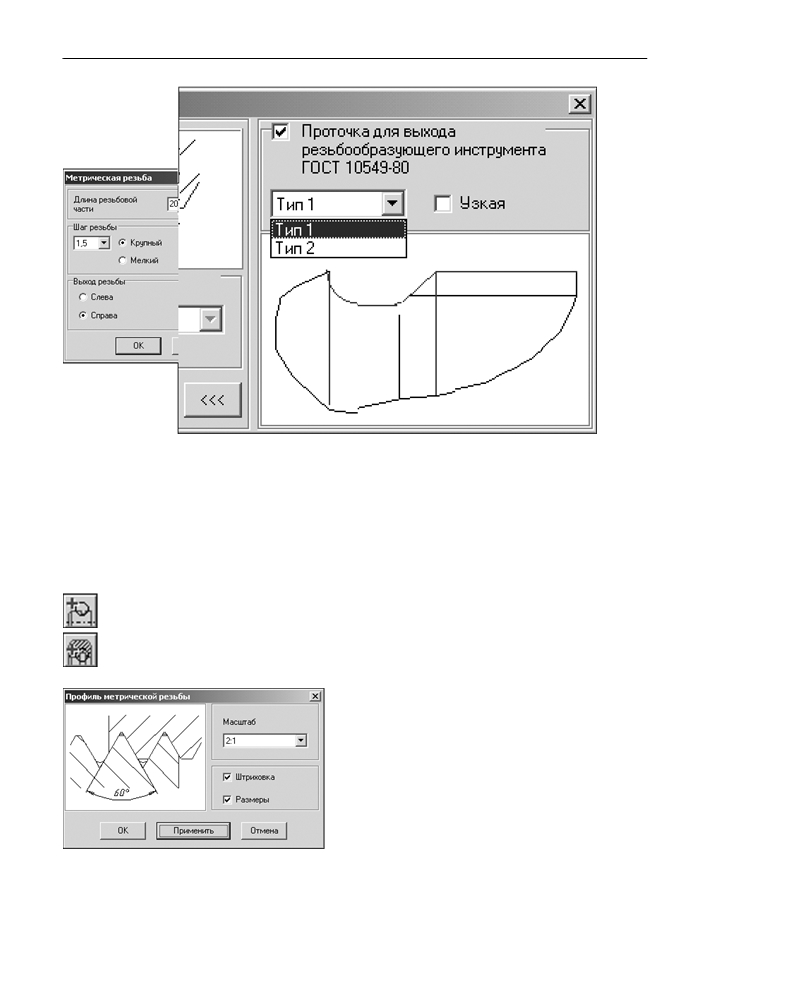

▼ Резьбы;

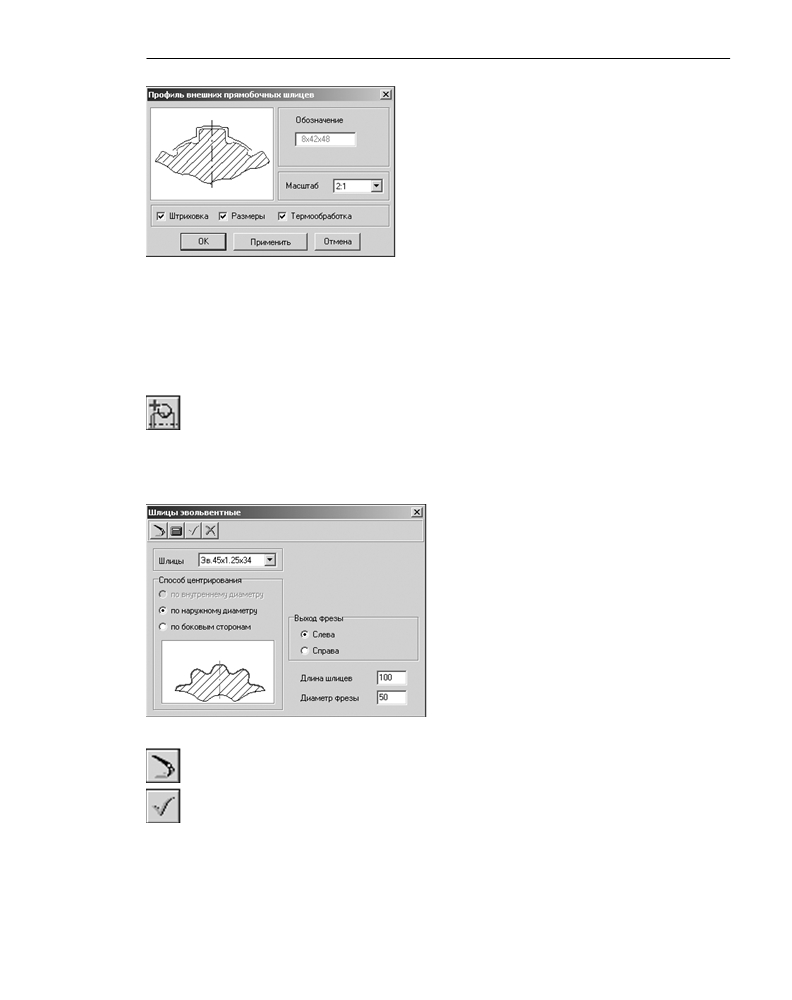

▼ Шлицы;
▼ Шпоночные пазы;
▼ Лыски.
Общий порядок построения дополнительных элементов описан в разделе 3.3 на с. 31.
4.1.1.
Канавки

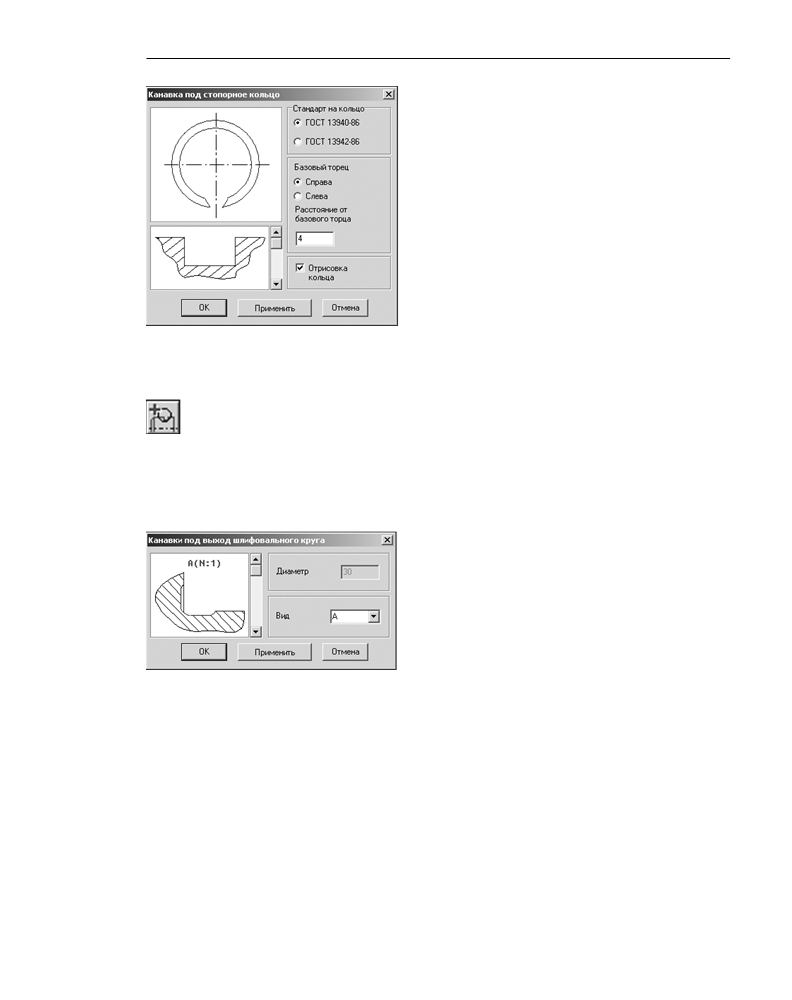

На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D могут быть
построены канавки следующих типов:
▼ Канавка;
▼ Канавка под стопорное кольцо;

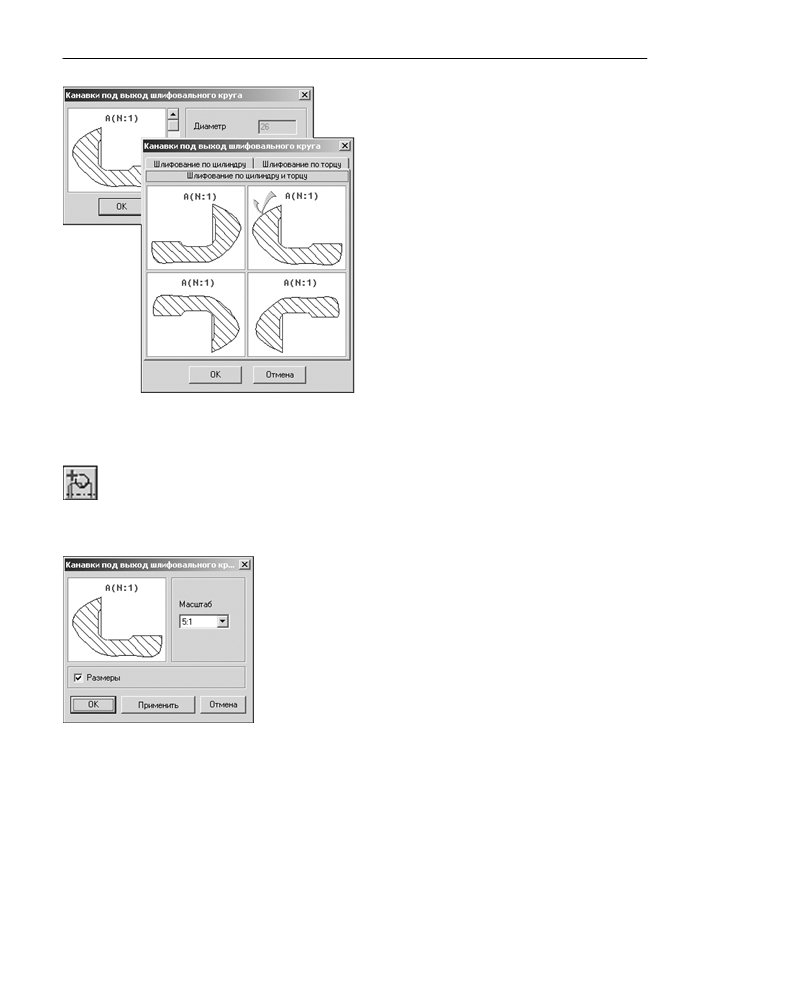

▼ Канавка под выход шлифовального круга.

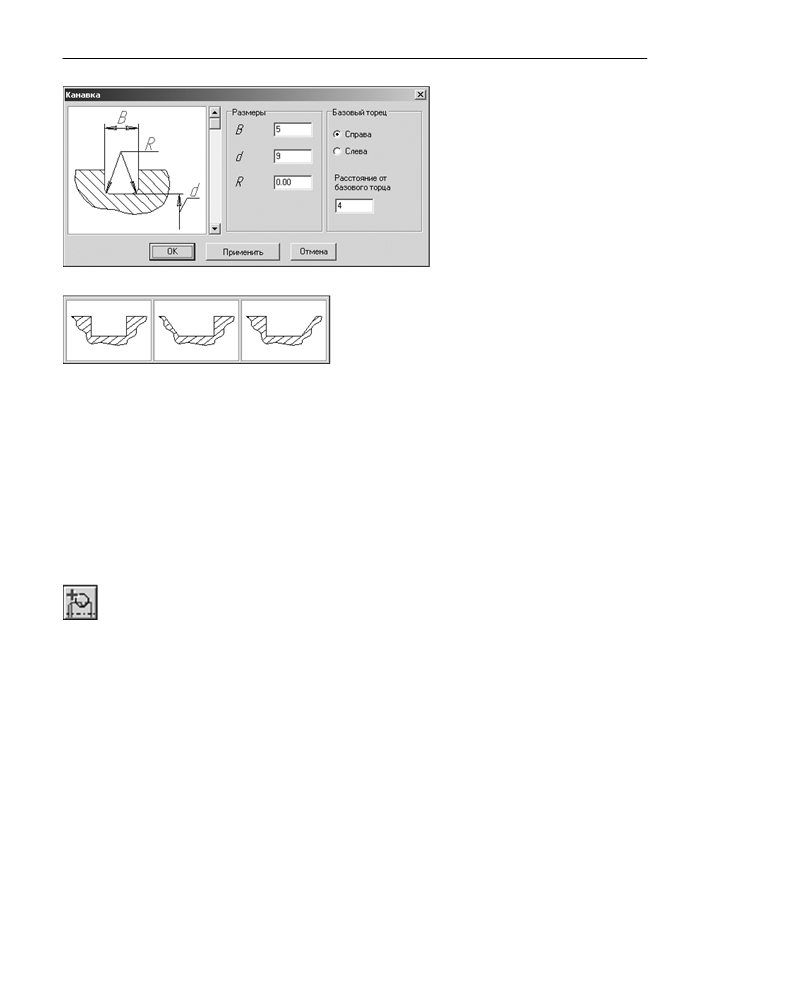

Канавка
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Канавки. Откроется до!
полнительное меню с различными типами канавок. Щелчком мыши укажите тип Канав
ка. На экране появится окно, предназначенное для ввода параметров канавки (рис. 4.3).
37
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
1. В левой области окна Канавки
показан вид канавки по умолча!
нию. Чтобы выбрать другой
вид, щелкните по слайду пра!
вой (или два раза левой) клави!
шей мыши. Появится разверну!
тое меню видов канавок
(рис. 4.4).
Рис. 4.3.
Выберите нужный вид и щелкните по нему мышью.
Вы можете выбрать вид канавки, пролистывая
слайды в окне Канавка с помощью линейки про!
крутки.
Рис. 4.4.
2.
Задайте размеры канавки в соответствии с обозначениями параметров, приведенными
на слайде.
3.
Определите торец ступени, относительно которого будет базироваться канавка.
4.
Задайте расстояние от базового торца до канавки.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6.
Нажмите кнопку OK.
Канавка под стопорное кольцо
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Канавки. Откроется до!
полнительное меню с различными типами канавок. Щелчком мыши укажите тип канавки
Под стопорное кольцо. На экране появится окно, предназначенное для ввода парамет!
ров канавки и кольца (рис. 4.5).
1.
В левой области окна показан вид канавки по умолчанию. Чтобы выбрать другой вид,
щелкните по слайду правой (или два раза левой) клавишей мыши. Появится развернутое
меню видов канавок (см. рис. 4.4). Выберите нужный вид и щелкните по нему мышью.
Вы можете выбрать вид канавки, пролистывая слайды в окне Канавка под стопорное
кольцо с помощью линейки прокрутки.
38
Глава 4. Построение внешнего контура
2.
Выберите ГОСТ на кольцо в группе Стандарт на
кольцо.
3.
Определите торец ступени, относительно которо!
го будет базироваться канавка.
4.
Задайте расстояние от базового торца до канав!
ки.
5.
Включите опцию Отрисовка кольца, чтобы
отображать стопорное кольцо на чертеже.
6.
Нажмите кнопку Применить, чтобы увидеть ре!
зультаты построения, не закрывая окно ввода па!
раметров.
7.
Нажмите кнопку OK.
Рис. 4.5.
Канавка под выход шлифовального круга
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура.
В развернувшемся меню выберите команду Канавки. Откроется дополнительное меню
с различными типами канавок. Щелчком мыши укажите тип канавки Под выход шли
фовального круга. На экране появится окно, предназначенное для выбора вида канав!
ки (рис. 4.6).
В левой части окна показан вид канавки по умолча!
нию. Чтобы его изменить, щелкните по слайду правой
(или два раза левой) клавишей мыши. Появится диа!
лог выбора вида канавки. Он содержит три вкладки
(рис. 4.7):
▼ Шлифование по цилиндру;
▼ Шлифование по торцу;
▼ Шлифование по цилиндру и торцу.
Рис. 4.6.
1.
Раскройте вкладку, соответствующую необходимому виду шлифования.
2.
Укажите нужное изображение, затем дважды щелкните по нему мышью или нажмите
кнопку OK. Вы можете выбрать тип канавки, пролистывая слайды в окне Канавки под
выход шлифовального круга с помощью линейки прокрутки.
39
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
1.
В поле Вид укажите букву, которой будет
на чертеже обозначаться выносной эле!
мент с изображением канавки.
2.
Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3.
Нажмите кнопку OK.
Для канавки под выход шлифовального круга
можно построить дополнительный Выносной
элемент.
Рис. 4.7.
Выносной элемент канавки под выход шлифовального круга
Выделите в дереве элементов и ступеней внешнего контура дополнительный элемент
Канавка под выход шлифовального круга и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внешнего контура. В развернувшем!
ся меню щелчком мыши выберите команду Выносной элемент. Откроется окно Ка
навки под выход шлифовального круга (рис. 4.8).
1.
Выберите из предлагаемого стандартного ряда Масштаб
изображения профиля канавки на чертеже.
2.
Включите опцию Размеры для простановки основных раз!
меров канавки на чертеже.
3.
Нажмите кнопку Применить, чтобы увидеть результаты
построения, не закрывая окно ввода параметров.
4.
Нажмите кнопку OK.
Рис. 4.8.
4.1.2.
Резьба
На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D может быть
построена резьба следующих типов:
▼ Метрическая;
▼ Метрическая для пластмасс;
▼ Трубная;
▼ Трапецеидальная;
40
Глава 4. Построение внешнего контура
▼ Упорная;
▼ Круглая.
Правила ввода параметров резьбы одинаковы для ступеней и внешнего, и внутреннего
контуров.
Метрическая резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Щелчком мыши укажите тип Метрическая. На экране по!
явится окно, предназначенное для ввода параметров резьбы (рис. 4.9).
1. Введите Длину резьбовой части. По умол!
чанию она задается равной длине констру!
ируемой ступени.
2. Определите, каким будет Шаг резьбы -
крупным или мелким. Затем выберите ве!
личину шага из предлагаемого списка до!
пускаемых относительных шагов для
стандартных типов резьбы.
3. Определите, где будет Выход резьбы -
слева или справа от торца проектируемой
ступени. Для этого выберите нужный ва!
Рис. 4.9.
риант в группе Выход резьбы.
4.
Если вы хотите, чтобы на чертеже были указаны размеры резьбы, включите опцию Про
становка размера. После этого станут доступными опция Левая резьба и поле ввода
Поле допуска резьбы.
Выберите Поле допуска резьбы из предлагаемого ряда значений.
Включите опцию Левая резьба, чтобы внести в обозначение резьбы на чертеже соот!
ветствующую пометку.
5.
Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,
нажмите кнопку Дополнительно. Откроется панель для ввода данных о проточке
(рис. 4.10).
5.1. Включите опцию Проточка для выхода резьбообразующего инструмента.
5.2. Выберите тип проточки.
5.3. Если требуется, включите опцию Узкая.
5.4. Вернитесь в основное окно ввода параметров резьбы - нажмите кнопку Допол
нительно.
41
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Рис. 4.10.
6. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7. Нажмите кнопку OK.
Для метрической резьбы можно построить дополнительный элемент Профиль резьбы.
Профиль метрической резьбы
Выделите в дереве ступеней и элементов дополнительный элемент Резьба метричес
кая и нажмите кнопку Дополнительные элементы ступеней на инструментальной па!
нели того контура, в котором выполняете построения.
В развернувшемся меню выберите строку Профиль резьбы и щелкните мышью. На эк!
ране появится окно Профиль метрической резьбы (рис. 4.11).
1. Выберите из предлагаемого стандартного ряда
Масштаб изображения профиля резьбы на черте!
же.
2. Включите опции Штриховка и Размеры, чтобы
показать эти атрибуты на изображении профиля.
3. Нажмите кнопку OK.
Рис. 4.11.
42
Глава 4. Построение внешнего контура
Метрическая резьба для пластмасс
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Щелчком мыши укажите тип Метрическая резьба для
пластмасс. На экране появится окно, предназначенное для ввода параметров резьбы

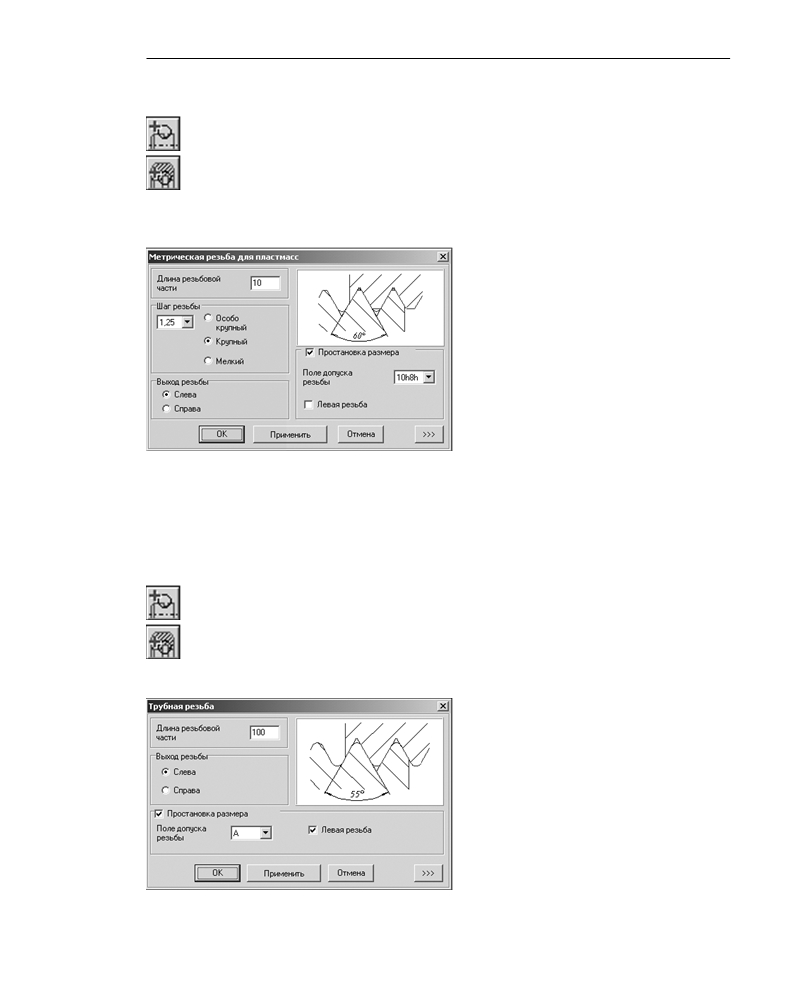

(рис. 4.12).
1. Задайте требуемые характеристики. Поря!
док ввода данных аналогичен порядку оп!
ределения параметров метрической резь!
бы (см. раздел «Метрическая резьба» на
с. 41).
2. Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3. Нажмите кнопку OK.
Рис. 4.12.
Для метрической резьбы для пластмассовых деталей можно построить дополнительный
элемент Профиль резьбы. Это делается так же, как для метрической резьбы (см.
раздел «Профиль метрической резьбы» на с. 42).
Трубная резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Трубная и щелкните мышью. На экране поя!
вится окно, предназначенное для ввода параметров резьбы (рис. 4.13).
1. Задайте требуемые характеристики. Поря!
док ввода данных аналогичен порядку оп!
ределения параметров метрической резь!
бы (см. раздел «Метрическая резьба» на
с. 41). Исключение - не нужно задавать
шаг резьбы.
2. Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3. Нажмите кнопку OK.
Рис. 4.13.
43
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Для трубной резьбы можно построить дополнительный элемент Профиль резьбы. Это
делается так же, как для метрической резьбы (см. раздел «Профиль метрической резь!
бы» на с. 42).
Трапецеидальная резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Щелчком мыши укажите тип Трапецеидальная. На экране
появится окно, предназначенное для ввода параметров резьбы (рис. 4.14).
1. Задайте требуемые характеристики.
Порядок ввода данных аналогичен по!
рядку определения параметров метри!
ческой резьбы (см. раздел «Метричес!
кая резьба» на с. 41). Исключение -
кроме шага нужно задать еще и Коли
чество заходов резьбы.
2. Нажмите кнопку Применить, чтобы
увидеть результаты построения, не за!
крывая окно ввода параметров.
3. Нажмите кнопку OK.
Рис. 4.14.
Для трапецеидальной резьбы можно построить дополнительный элемент Профиль
резьбы. Это делается так же, как для метрической резьбы (см. раздел «Профиль мет!
рической резьбы» на с. 42).
Упорная резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Упорная и щелкните мышью. На экране поя!

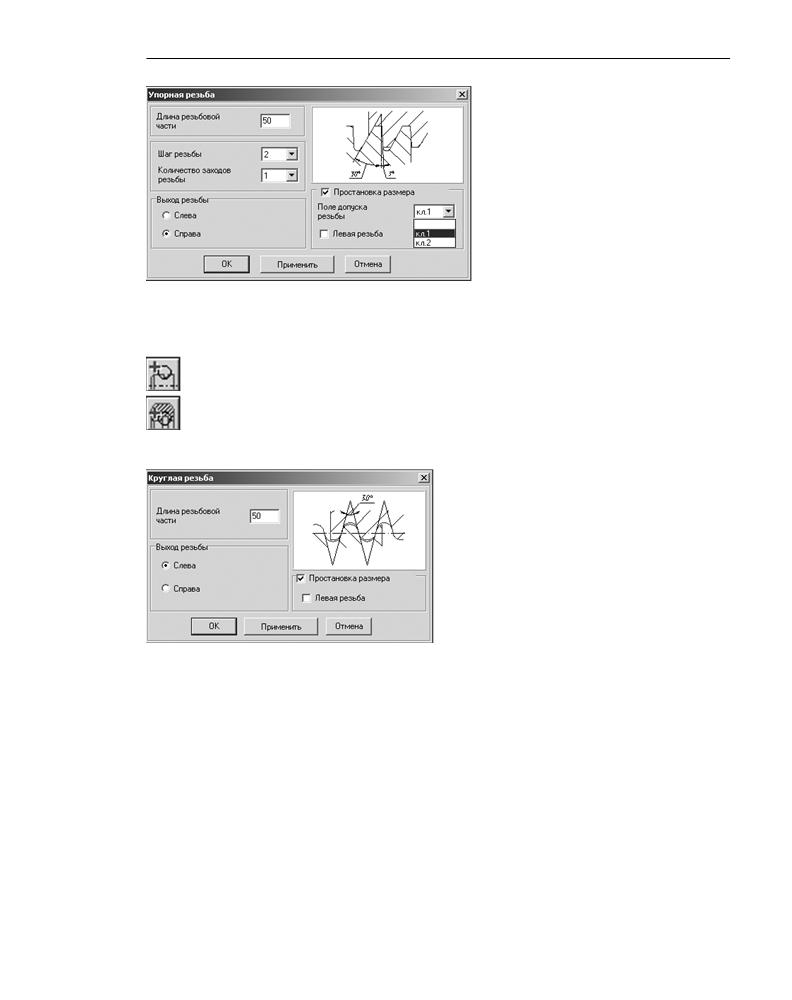

вится окно, предназначенное для ввода параметров резьбы (рис. 4.15).
1.
Задайте требуемые характеристики. Порядок ввода данных аналогичен порядку опреде!
ления параметров метрической резьбы (см. раздел «Метрическая резьба» на с. 41).
Исключение - кроме шага следует задать еще и Количество заходов резьбы, а парамет!
ры проточки определять не нужно.
44
Глава 4. Построение внешнего контура
2. Нажмите кнопку Применить, чтобы
увидеть результаты построения, не за!
крывая окно ввода параметров.
3. Нажмите кнопку OK.
Для упорной резьбы можно построить
дополнительный элемент Профиль
резьбы. Это делается так же, как для
метрической резьбы (см. раздел «Про!
филь метрической резьбы» на с. 42).
Рис. 4.15.
Круглая резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Щелчком мыши укажите тип Круглая. На экране появится
окно, предназначенное для ввода параметров резьбы (рис. 4.16).
1. Задайте требуемые характеристики. Порядок
ввода данных аналогичен порядку определе!
ния параметров метрической резьбы (см. раз!
дел
«Метрическая резьба» на с. 41).
Исключение - не нужно задавать шаг резьбы
и параметры проточки.
2. Нажмите кнопку Применить, чтобы увидеть
результаты построения, не закрывая окно
ввода параметров.
3. Нажмите кнопку OK.
Рис. 4.16.
Для круглой резьбы вы можете построить дополнительный элемент Профиль резьбы.
Это делается так же, как для метрической резьбы (см. раздел «Профиль метрической
резьбы» на с. 42).
4.1.3.
Шлицы
На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D могут быть
построены шлицы следующих типов:
▼ Прямобочные;
▼ Эвольвентные;
▼ Треугольные.
45
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Шлицы прямобочные
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шлицы. Откроется до!
полнительное меню с различными типами шлицев. Щелчком мыши укажите тип Шлицы

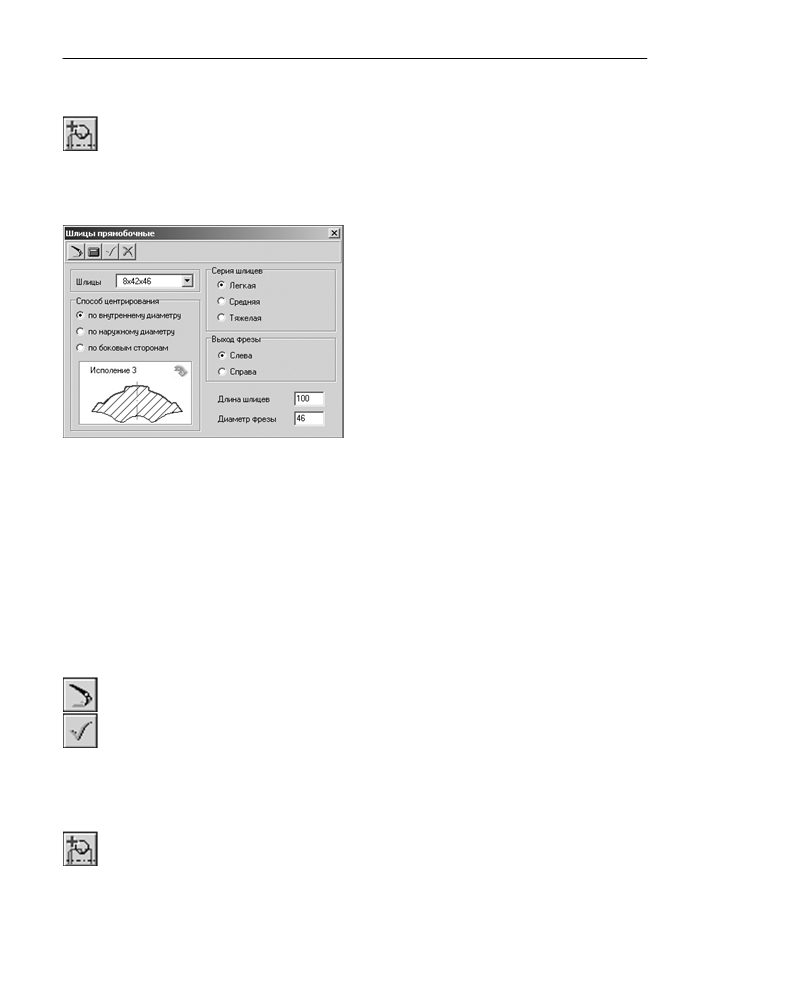

прямобочные. На экране появится окно, предназначенное для ввода параметров шли!
цев (рис. 4.17).
В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд уп!
равления изображением проектируемого эле!
мента (см. табл. 3.2 на стр. 34).
1. В поле Шлицы приводится обозначение шли!
цев, соответствующих диаметру активной сту!
пени модели и указанной серии. Вы можете
выбрать другие шлицы из предлагаемого
списка. Рекомендуется выбирать значение на!
ружного диаметра шлицев ближайшее к диа!
метру активной ступени. При несовпадении
диаметров программа изменит диаметр сту!
Рис. 4.17.
пени на тот, который вы задали для шлицев.
2.
Определите Способ центрирования шлицев - выберите один из вариантов в группе Спо
соб центрирования.
3.
Укажите Серию шлицев - выберите один из вариантов в группе Серия шлицев.
4.
В зависимости от выбранных способа центрирования и серии будет меняться слайд с
изображением шлицев. Если шлицы могут иметь исполнения, в правом верхнем углу
слайда появится изображение стрелки. Чтобы выбрать другое исполнение, щелкните
мышью в поле слайда.
5.
Определите, где будет Выход фрезы - слева или справа от торца проектируемой ступе!
ни.
6.
Задайте Длину шлицев (по умолчанию она принимается равной длине конструируемой
ступени) и Диаметр фрезы.
7.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
8.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для внешних прямобочных шлицев можно построить дополнительный элемент Про
филь шлицев.
Профиль внешних прямобочных шлицев
Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент
Шлицы прямобочные и нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внешнего контура. В раскрывшемся меню выберите строку
Профиль шлицев и щелкните мышью. На экране появится окно Профиль внешних
прямобочных шлицев (рис. 4.18).
46
Глава 4. Построение внешнего контура
1.
Выберите из предлагаемого стандартного ряда
Масштаб изображения профиля шлицев на чер!
теже.
2.
Включите опции Штриховка и Размеры, чтобы
показать эти атрибуты на изображении профиля.
3.
Включите опцию Термообработка, чтобы обоз!
начить на чертеже поверхность, которая будет
подвергаться термообработке.
Рис. 4.18.
4.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5.
Нажмите кнопку OK.
Шлицы эвольвентные
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шлицы. Откроется до!
полнительное меню с различными типами шлицев. Щелчком мыши укажите тип Шлицы
эвольвентные. На экране появится окно, предназначенное для ввода параметров шли!
цев (рис. 4.19).
1. Задайте требуемые характеристики. Порядок
ввода данных аналогичен порядку определе!
ния параметров прямобочных шлицев (см.
раздел
«Шлицы прямобочные» на с. 46).
Исключение - не нужно указывать серию
шлицев.
Рис. 4.19.
2. Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
3. Нажмите на панели инструментов кнопку OK.
Для внешних эвольвентных шлицев можно построить дополнительный элемент Про
филь шлицев. Это делается так же, как для внешних прямобочных шлицев (см.
раздел «Профиль внешних прямобочных шлицев» на с. 46).
47
содержание .. 1 2 3 ..
