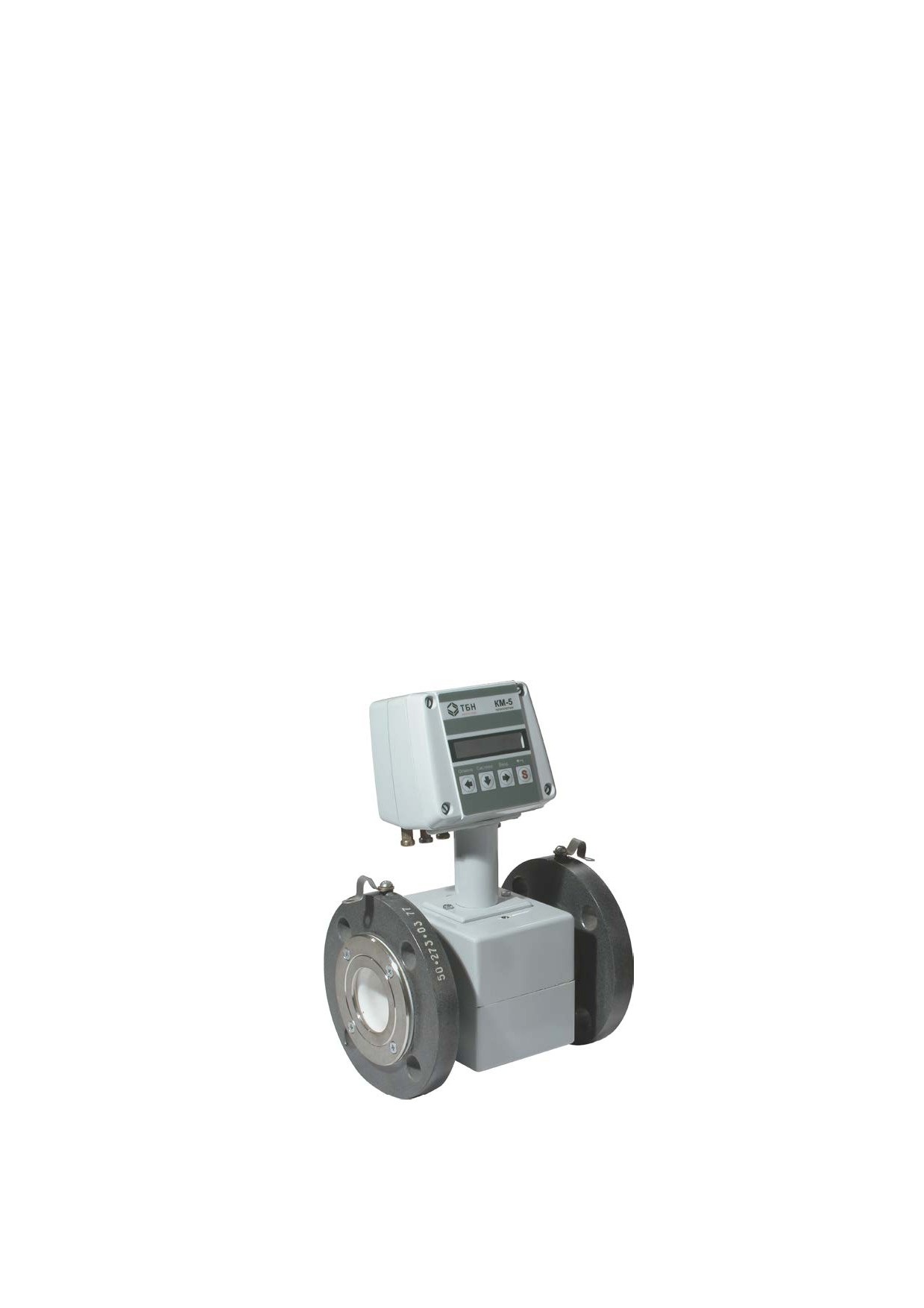

ТЕПЛОСЧЁТЧИКИ КМ-5 МОДИФИКАЦИИ КМ-5-1, КМ-5-7. Руководство - часть 1
ОКП 42 1894
ТЕПЛОСЧЁТЧИКИ КМ-5
МОДИФИКАЦИИ КМ-5-1… КМ-5-7
Руководство по эксплуатации
РЭ 4218-010-42968951-2010
Москва
2
Содержание
ВВЕДЕНИЕ
4
1 ОПИСАНИЕ И РАБОТА КМ-5 И ЕГО СОСТАВНЫХ ЧАСТЕЙ
6
1.1
Описание и работа КМ-5
6
1.1.1
Назначение
6
1.1.2
Технические характеристики
6
1.1.3
Состав КМ-5
11
1.1.4
Устройство и работа КМ-5
13
1.1.5
Особенности модификаций КМ-5
13
1.1.6
Режимы работы КМ-5
15
1.2
Описание составных частей КМ-5
17
1.2.1
Описание электронного блока и вычислительного устройства
17
1.2.2
Термопреобразователи сопротивления
19
1.2.3
Преобразователи (датчики) давления
19
1.2.4
Маркировка и пломбирование
19
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
19
2.1
Эксплуатационные ограничения КМ-5. (Условия выполнения измерений)
19
2.2
Подготовка КМ-5 к использованию
20
2.2.1
Меры безопасности при подготовке к использованию
20
2.2.2
Подготовка к монтажу КМ-5 и его составных частей. Общие требования
20
3 МОНТАЖ И РАБОТА КМ-5
21
3.1
Установка КМ-5
21
3.2
Подготовка к работе
27
3.3
Порядок работы
27
3.4
Перенастройка КМ-5 на конкретные условия применения
28
3.5
Правила обработки значений измеряемых величин
29
4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КМ-5
34
4.1
Общие указания по техническому обслуживанию КМ-5
34
4.2
Меры безопасности
34
4.3
Техническое освидетельствование
34
4.4
Поверка
35
5 ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, КОНСЕРВАЦИЯ, УТИЛИЗАЦИЯ
35
6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
35
3
ВНИМАНИЮ ПОЛЬЗОВАТЕЛЕЙ!!!
35
ПРИЛОЖЕНИЕ А (справочное) КОДЫ СОБЫТИЙ, ФИКСИРУЕМЫЕ КМ-5
38
ПРИЛОЖЕНИЕ Б (обязательное) СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ КМ-5
40
ПРИЛОЖЕНИЕ В (обязательное) ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ
РАЗМЕРЫ И ВЕСОВЫЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА ПРЭ ДЛЯ
КМ-5-1…КМ-5-7
41
ПРИЛОЖЕНИЕ Г (справочное) КОМПЛЕКТЫ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ СОПРОТИВЛЕНИЯ
КТС-Б
43
ПРИЛОЖЕНИЕ Д (рекомендуемое) МОНТАЖ ЭЛЕКТРОННЫХ КОММУНИКАЦИЙ
46
ПРИЛОЖЕНИЕ Е (справочное) МОДИФИКАЦИИ КМ-5-1… КМ-5-7. СХЕМЫ ВКЛЮЧЕНИЯ И
АЛГОРИТМЫ ВЫЧИСЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ
49
ПРИЛОЖЕНИЕ Ж (обязательное) РЕКОМЕНДАЦИИ ПО НАСТРОЙКЕ КМ-5
54
ПРИЛОЖЕНИЕ И (справочное) МЕТОДИКА ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТОВ ПОЛИНОМА
ГРАДУИРОВОЧНЫХ КРИВЫХ ДАТЧИКОВ ДАВЛЕНИЯ
55
ПРИЛОЖЕНИЕ К (справочное) ПРЕДСТАВЛЕНИЕ В МЕНЮ ПАРАМЕТРОВ КМ-5 ЧИСЕЛ В
ФОРМАТЕ С ПЛАВАЮЩЕЙ ТОЧКОЙ И ИХ РЕДАКТИРОВАНИЕ
56
ПРИЛОЖЕНИЕ Л (обязательное) ПЛАТФОРМА ПОДКЛЮЧЕНИЯ ВЕРСИИ 15В
57
ПРИЛОЖЕНИЕ М (обязательное) БАЗОВЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КМ-5 К
БЛОКАМ ПИТАНИЯ И ПЕРИФЕРИЙНЫМ УСТРОЙСТВАМ
59
ПРИЛОЖЕНИЕ Н (обязательное) СТРУКТУРА МЕНЮ КМ-5
65
ПРИЛОЖЕНИЕ П (обязательное) ПОСТРОЧНАЯ СТРУКТУРА МЕНЮ
71
ПРИЛОЖЕНИЕ Р (рекомендуемое) РЕДАКТИРОВАНИЕ ПАРАМЕТРОВ ППС ИЗ МЕНЮ КМ-5
(ВЕРСИЯ 1.99 И ВЫШЕ)
81
ПРИЛОЖЕНИЕ С (обязательное) ТАБЛИЦА НОМЕРОВ ПАРАМЕТРОВ КМ-5 (ППС, РМ-5),
ПРОШИВАЕМЫХ В EEPROM КМ-5
82
ПРИЛОЖЕНИЕ Т (справочное) ТРЕБОВАНИЯ К ДЛИНАМ ПРЯМЫХ УЧАСТКОВ
86
4
ВВЕДЕНИЕ
Настоящее руководство по эксплуатации распространяется на теплосчётчики КМ-5 (далее КМ-5),
имеющих полнопроходные модификации (КМ-5-1…КМ-5-7), применяемые в системах теплоснабжения,
горячего и холодного водоснабжения, имеющих трубопроводы с условным проходом не более DN 300.
Руководство по эксплуатации КМ-5 (далее — РЭ КМ-5) предназначено для ознакомления с устройст-
вом КМ-5, основными принципами работы и правилами монтажа на измерительных участках трубопрово-
дов и техническим обслуживанием при эксплуатации и хранении.
Системы теплоснабжения и горячего водоснабжения являются источниками повышенной опасности,
в связи с чем монтаж и обслуживание КМ-5 на таких объектах должны осуществлять специализированные
организации, имеющие соответствующую разрешительную документацию, а персонал, обслуживающий
КМ-5, должен быть ознакомлен с правилами техники безопасности, указанными в РЭ КМ-5.
По основополагающему нормативному документу РМГ 29 - 99 [1], теплосчётчики вообще и КМ-5, в
частности, относятся к измерительным системам, причем вида ИС-1 по ГОСТ Р
8.596
[2], т.е.
выпускаются из производства как законченные укомплектованные известия, для монтажа, которых на мес-
те эксплуатации достаточно указаний, содержащихся в эксплуатационных документа (в данном случае РЭ
КМ-5).
КМ-5 обладают высокой степенью автоматизации измерений, большим набором сервисных функций
и осуществляют подробную диагностику результатов измерений и параметров собственного состояния.
Возможна практически полная автоматизация обслуживания КМ-5, для чего требуется включение КМ-5 в
измерительную систему более высокого уровня вида, т.е. вида ИС-2 по ГОСТ Р 8.596.
Перед проведением монтажа и началом эксплуатации КМ-5 необходимо подробное изучение
РЭ КМ-5. К монтажу и сервисному обслуживанию КМ-5 рекомендуется допускать специалистов, получив-
ших подготовку на учебной базе предприятия-изготовителя и имеющих соответствующий квалификацион-
ный аттестат или свидетельство.
В связи с постоянной работой над усовершенствованием программного обеспечения, конструкции и
технологии изготовления КМ-5 возможны незначительные отличия от РЭ КМ-5, которые не влияют на
потребительские характеристики.
5
Перечень принятых сокращений
v 20_02.30 - пример обозначения аппаратно-программной версии КМ-5. Число до символа «_»
(в примере - 20) обозначает номер версии аппаратной части КМ-5 (аппаратной
версии), число после символа «_» (в примере - 02.30) - номер версии резидентно-
го программного обеспечения микроконтроллеров (программной версии) КМ-5
ППР
- первичный преобразователь (датчик) расхода электромагнитный
ЭБ
- электронный блок
ПРЭ
- штатный преобразователь расхода (состоит из ППР+ЭБ)
ПО
- преобразователь объёма с импульсным выходным сигналом
ППС-1П-И2 - штатный ПО для КМ-5
ПД
- преобразователь (датчик) давления
ТП
- термопреобразователь сопротивления
КТП
- комплект термопреобразователей сопротивления
ВУ
- вычислительное устройство
п/о
- программное обеспечение КМ-5
ВСТ
- водяная система теплоснабжения
ЗВСТ
- закрытые ВСТ (по ГОСТ 26691
ОВСТ
- открытые ВСТ (по ГОСТ 26691)
ТВСТ
- тупиковые (однотрубные) ВСТ (открытые ВСТ с полным отбором теплоносителя)
ГВС
- горячее водоснабжение
ХВС
- холодное водоснабжение
СИ
- средства измерений, определение по РМГ 29
ИТ
- измерительный трубопровод — совокупность прямолинейных участков (на данном
трубопроводе), прилегающих с обеих сторон к ППР, ТП, ПД и не содержащих мест-
ных сопротивлений, в том числе других СИ
КМ
- комплект ПРЭ и ВУ (в ранних редакциях РЭ КМ-5 применялось понятие - «модуль
КМ»)
ППС
- ПРЭ (в ранних редакциях РЭ КМ-5 использовалось понятие - «модуль ППС»).
Перечень принятых обозначений
Q
- тепловая энергия за отчётный период
W
- тепловая мощность для источников или тепловая нагрузка для потребителей
M
- масса измеряемой среды за отчётный период
V
- объём измеряемой среды за отчётный период
Gm
- текущий массовый расход измеряемой среды
Gv
- текущий объёмный расход измеряемой среды
t
- температура измеряемой среды
dt, ∆t
- разность температур измеряемой среды при индикации и в тексте РЭ КМ-5
h
- удельная энтальпия измеряемой среды
- плотность измеряемой среды
ρ
P
- давление измеряемой среды
Tр
- время работы КМ-5 (время наработки).
П р и м е ч а н и е — Для удобства чтения информации на дисплее КМ-5 обозначения величин (пара-
метров) при индикации не всегда совпадают с общепринятыми в нормативной и технической литературе.
Просим обратить особое внимание на то, что в РЭ КМ-5 применяются преимущественно такие же обозна-
чения, как и в меню КМ-5.
6
1 ОПИСАНИЕ И РАБОТА КМ-5 И ЕГО СОСТАВНЫХ ЧАСТЕЙ
1.1 Описание и работа КМ-5
1.1.1 Назначение
Теплосчётчики КМ-5 (далее - КМ-5) предназначены для измерений и учёта тепловой энергии, объём-
ного и массового расхода, объёма, массы и параметров теплоносителя водяных системах теплоснабже-
ния (далее - ВСТ) в открытых, закрытых и тупиковых водяных системах теплоснабжения (далее соответ-
ственно ОВСТ, ЗВСТ и ТВСТ), а также в системах циркуляционного и тупикового горячего и холодного
водоснабжения (далее ГВС и ХВС соответственно).
Область применения КМ-5: коммерческий и технологический учёт, диспетчерский, технологический и
технический контроль на источниках тепловой энергии и у потребителей для трубопроводов с условным
проходом не более DN 300.
П р и м е ч а н и я
1 Для ППР — штатных для КМ-5 первичных преобразователей (датчиков) расхода, как и для измери-
тельных трубопроводов ИТ, на которых ППР монтируются, вводится понятие «условный проход».
2 Понятие «условный проход» вводится для удобства в работе с группой трубопроводов, имеющих
отличающиеся (хотя и весьма близкие) значения внутренних диаметров, поскольку при их создании
применяются трубы, изготовленные по многочисленным стандартам, применяемым на практике.
3 Значение условного прохода для группы трубопроводов устанавливается по условному проходу,
применяемой на этих трубопроводах запорной и/или регулирующей арматуры.
4 Значения условного прохода для трубопроводной арматуры (по аналогии и для ППР, и для ИТ) вы-
бираются из ряда, установленного по ГОСТ 28338 [3], и обозначают как DN 15, DN 50 и т.д.
5 При монтаже КМ-5 для ПРЭ и ППС-1П-И2 подбирать внутренние диаметры прилегающих к ним
прямолинейных участков измерительного трубопровода ИТ достаточно по совпадению условного
прохода ППР и ИТ. Подбор внутренних диаметров ИТ для покупных ПО необходимо производить с
учётом требований, содержащихся в эксплуатационных документах этих ПО.
1.1.2 Технические характеристики
1.1.2.1 Для проведения измерений в ОВСТ, ЗВСТ, ТВСТ, имеющих трубопроводы c условным прохо-
дом не более DN 300, применяются семь полнопроходных модификаций: КМ-5-1… КМ-5-7, выполненных
на основе ПРЭ.
Модификация КМ-5-1 предназначена для измерений в закрытых и тупиковых ВСТ на источниках и у
потребителей тепловой энергии. Модификация КМ-5-2 предназначена для закрытых ВСТ у потребителей.
Модификации КМ-5-3 и КМ-5-7 предназначены для открытых ВСТ на источниках тепловой энергии. Мо-
дификации КМ-5-4 и КМ-5-5 предназначены для открытых ВСТ у потребителей. Модификация КМ-5-6 яв-
ляется универсальной (конфигурируемой) модификацией, предназначенной для измерений тепловой
энергии как в закрытых, так и в открытых ВСТ, или в двух независимых ВСТ различного вида (т.е. одна
ВСТ может быть открытой, а другая закрытой). Комплектация модификаций КМ-5 средствами измерений
расхода, объёма, давления, температуры и разности температур приведена в таблице 6.
КМ-5 обеспечивают отображение измерительной информации и параметров своего состояния на
дисплее вычислительного устройства, либо на дисплее вспомогательного компонента периферийного
устройства — адаптера периферии АП-5.
На алфавитно-цифровом дисплее ВУ индицируются следующие данные:
- тепловая энергия Q, Гкал и МВт•ч для одной или двух (Q, Q2) тепловых систем;
- объём V, м3 и масса M, т теплоносителя в подающем и/или обратном (подпиточном) трубо-
проводе;
- объём V, м3, текущее значение объёмного расхода Gv, м3/ч в трубопроводе ГВС (ХВС), на
который установлен ПО.
П р и м е ч а н и е — Масса M, т и массовый расход Gm, т/ч теплоносителя, прошедшего через ПО на в
трубопроводе ГВС (ХВС) определяется в КМ-5 модификации КМ-5-6. При этом плотность вычисляется по
измеренной температуре теплоносителя - t3 (рисунок Е.8 приложения Е). Для случая установки ПО на под-
питочном трубопроводе в закрытой ВСТ (модификация КМ-5-1; КМ-5-2), начиная с программной версии
V.2.24, возможно определение массы подпитки. Плотность теплоносителя при определении этой массы
вычисляется по температуре t2;
- текущие значения объёмного Gv, м3/ч и массового Gm, т/ч расхода теплоносителя
в подающем и обратном (подпиточном для КМ-5-3) трубопроводах;
- тепловая мощность на источниках (тепловая нагрузка у потребителей) W, Гкал/ч и МВт;
7
- температуры теплоносителя, °С в трубопроводах: подающем t1, обратном t2, и подпиточном
tx, и в трубопроводах, на которые установлен дополнительный ТП или комплект ТП;
- разность температур ∆t, °С в трубопроводах подающем и обратном и в трубопроводах,
на которые установлен дополнительный комплект ТП;
- время наработки КМ-5, Tp, ч;
- давление в трубопроводах, на которые установлены ПД (от двух до четырёх ПД, в зависимо-
сти от модификации КМ-5), кгс/см2 * и МПа;
- температура окружающего воздуха ta, °С (при комплектовании КМ-5 дополнительным ТП) и
температура внутри электронного блока tп, °С;
- текущие дата и время;
- информация о модификации счётчика, его настроечных параметрах и состоянии прибора.
* Предпочтительная для потребителей единица давления — кгс/см² носит также название — техни-
ческая атмосфера, которая на алфавитно-цифровом табло КМ-5 обозначается как «атм.»
1.1.2.2 Информация, указанная в п.1.1.2.1, может передаваться по интерфейсу RS-485.
1.1.2.3 КМ-5 обеспечивают по заказу преобразование значений объёмного расхода
(объёма)
в стандартные выходные сигналы: токовые (от 4 до 20 мА) и/или частотные (от 10 до 5000 Гц) с помощью
автономных блоков АТЧВ, присоединяемых к вычислительному устройству.
1.1.2.4 КМ-5 обеспечивают архивирование в энергонезависимой памяти (EEPROM) по каждому об-
служиваемому трубопроводу и суммарно по всем трубопроводам следующей информации:
- почасовых, посуточных и помесячных значений тепловой энергии и времени работы (нарас-
тающим итогом), погодовых значениях тепловой энергии (за каждый год) для одной или двух (Q, Q2)
систем теплоснабжения и времени работы (за каждый год);
- среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры
воды сетевой (горячей или холодной) в подающем и обратном (подпиточном) трубопроводах, тем-
пературы в трубопроводах, на которые установлены дополнительный ТП или КТП (архивируются
средневзвешенные по массе значения температур за соответствующий период), и температуры на-
ружного воздуха;
- среднечасовых, среднесуточных, среднемесячных и среднегодовых значений давления из-
меряемой среды в трубопроводах, где установлены преобразователи (датчики) давления.
- почасовых, посуточных, помесячных и погодовых значений объёма (нарастающим итогом);
- почасового, посуточного и помесячного объёма и массы (нарастающим итогом), погодового
объёма и массы (за каждый год) теплоносителя, прошедшего через подающий и/или обратный
(подпиточный) трубопровод и через трубопроводы, на которые установлены дополнительные ПРЭ
и/или ПО;
- среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры
наружного воздуха;
- информации об ошибочных ситуациях при измерениях и различных нештатных событиях,
возникающих в процессе эксплуатации КМ-5.
1.1.2.5 Глубина архивов в КМ-5 составляет не менее:
- 60 дней — начиная с аппаратно-программной версии 22с_2.33 для почасового архива, 42 дня
в предыдущих версиях;
- 12 месяцев — для посуточного архива;
- 5 лет — для помесячного архива;
- 32 года — для погодового архива;
- 4096 записей с информацией — для архива ошибок и событий (далее — архив событий).
1.1.2.6 Запись во все архивы организована по замкнутому кольцу - после заполнения всей глубины
архива новая запись будет выполнена на место самой первой записи в архиве, следующая новая на ме-
сто второй записи и так далее.
1.1.2.7 При отключении сетевого питания все архивы данных КМ-5 сохраняются в энергонезависимой
памяти не менее 10 лет.
1.1.2.8 В случае комплектования КМ-5 блоками бесперебойного питания при разовом отключении
сетевого питания модификации КМ-5-1 продолжают работу в течение 24 часов, а модификации КМ-5-2,
КМ-5-3, КМ-5-4, КМ-5-5 и КМ-5-6 в течение 14 часов. Время полного восстановления заряда аккумулятор-
ной батареи - 12 часов.
1.1.2.9 Ежегодно, 1 января в 00 ч 00 мин 00 с или при первом включении КМ-5 в новом году, если
КМ-5 был выключен до наступления нового года, показания интеграторов запоминаются в последней
строке погодовой базы данных и отображаются в меню в виде показаний за истекший год Qг, Mг, Vг и Трг.
После этого показания интеграторов обнуляются. Обнуление исключает переполнение показаний инте-
граторов.
8
При получении распечаток почасовых, посуточных и других ведомостей учёта параметров теплоно-
сителя с помощью адаптера периферии АП-5 или компьютера, указанное выше обнуление интеграторов
учитывается автоматически.
При ручном расчёте тепловой энергии и количества (объём и/или масса) теплоносителя (путем съё-
ма данных с дисплея КМ-5) после обнуления расчёт накопленных в интеграторах значений за последний
отчётный период должен производиться на основании показаний интеграторов Q, M, V и Тр с учётом Qг,
Mг, Vг и Трг. Например, если КМ-5 работал непрерывно и требуется определить тепловую энергию, нако-
пленную за месяц с 10 декабря предыдущего года по 10 января текущего года, необходимо к показаниям
КМ-5 на 10 января Q (10 января) прибавить значение Qг и вычесть значение показания КМ-5 на 10 декаб-
ря:
Qмес = Qг + Q(10 января) - Q(10 декабря).
Пределы измерений объёмного расхода: нижний q0 и верхний qн у штатных для КМ-5 преобразова-
телей расхода ПРЭ и объёма ППС-1П-И2 в зависимости от условного прохода DN, а также объёмы, соот-
ветствующие одному импульсу, для ППС-1П-И2 указаны в таблице 1.
Т а б л и ц а 1
Значение
Условный проход,
объёма
Пределы измерений объёмного расхода, м3/ч
DN
на импульс,
м3/имп
нижний, q0
верхний, qн
15(р)
0,0004
0,0025
2,5
15
0,0010
0,006
6
20
0,0018
0,011
11
25
0,0025
0,016
16
32
0,005
0,030
30
40
0,007
0,040
40
50
0,010
0,060
60
65
0,015
0,10
100
80
0,025
0,16
160
100
0,040
0,25
250
150
0,10
0,60
600
200
0,15
1,0
1000
300
0,40
2,5
2500
П р и м е ч а н и я
1 В таблице 1 и далее знаком (р) отмечено резьбовое присоединение датчика расхода к трубопроводу
в отличие от фланцевого.
2 Диапазоны изменений расхода для покупных преобразователей объёма указаны в их эксплуатаци-
онных документах, однако наименьшее отношение qн /q0 должно быть не менее 25.
1.1.2.10 Пределы допускаемой относительной погрешности каналов объёмного расхода, и объёма
δ
q
для полнопроходных модификаций, по заказу могут нормироваться двумя способами:
1) по ГОСТ 28723 [6] в зависимости от классов ПРЭ, установленных разработчиком, и указанными в
таблице 2:
Т а б л и ц а 2
Пределы допускаемой относительной погрешности каналов расхода и
Поддиапазоны
объёма δq в зависимости от классов ПРЭ
измерений
А1
В1
С1
D1
С2
D2
не нормиру-
400 < qн/q ≤ 1000
± 1
± 2
± 5
± 5
ются
Не норми-
250 < qн/q ≤ 400
± 1
± 2
± 5
± 5
± 5
руются
150 < qн/q ≤ 250
± 1
± 2
± 3,5
± 3,5
± 5
50 < qн/q ≤ 150
± 1
± 2
± 2,5
± 2,5
± 5
± 5
25 < qн/q ≤ 50
± 1
± 1,5
± 1,5
± 1,5
± 3
± 3
1 ≤ qн/q ≤ 25
± 1
± 1,2
± 1,2
± 1,2
± 2,5
± 2,5
2) В соответствии с требованиями международных стандартов в виде:
δq = ± (1 + 0,01 q
н/q) %, но не более ± 3,5 % - для класса 1;
δq = ± (2 + 0,02 q
н/q) %, но не более ± 5 % - для класса 2;
δq = ± (3 + 0,05 q
н/q) %, но не более ± 5 % - для класса 3,
9
где q - текущее значение расхода; qн - верхний предел измерений расхода.
1.1.2.11 Пределы допускаемой абсолютной погрешности измерительных каналов температуры в ºС
с учётом погрешности термопреобразователей вычисляются по формуле
Δt = ± (0,35 + 0,0025•t),
где t — значение измеряемой температуры.
1.1.2.12 Пределы допускаемой относительной погрешности комплектов термопреобразователей,
применяемых в КМ-5 (таблица 7), определяются по формуле
δкт = ±(0,5 + 3∆tmin/∆t)%,
где ∆t — измеряемое значение разности температур; ∆tmin — наименьшее допускаемое значение изме-
ряемой разности температур, выбираемой из ряда: 1, 2, 3 ºС.
1.1.2.13 Для закрытых ВСТ пределы допускаемой относительной погрешности каналов тепловой
энергии КМ-5 в зависимости от класса, вычисляются в соответствии с ГОСТ Р 51649 [9] и ГОСТ Р ЕН
1434-1 [10] (при поставках на экспорт) по формулам, приведенным в таблице 3.
Т а б л и ц а 3
Класс КМ-5 по
Пределы допускаемой относительной погрешности
ГОСТ Р 51649
ГОСТ Р ЕН 1434-1
канала тепловой энергии, %
С
1
δ
=±(2+
4∆t
/ ∆t
+
0.01q /q
)
Q
min
H
B
2
δ
=±(3+
4∆t
/ ∆t
+
0.02q /q
)
Q
min
H
A
3
δ
=±(4+
4∆t
/ ∆t
+
0.05q /q
)
Q
min
H
1.1.2.14 Пределы допускаемой относительной погрешности ± δq канала тепловой энергии для откры-
тых ВСТ определяются по ГОСТ Р 8.591 [8]. Классы точности теплосчётчиков (в том числе и КМ-5) для
открытых ВСТ в нормативных документах не устанавливаются.
1.1.2.15 Пределы допускаемой относительной погрешности измерительных каналов давления для
КМ-5 всех модификаций составляют ± 2% с учётом погрешности датчиков и ± 1% без учёта погрешности
датчиков.
1.1.2.16 Пределы допускаемой относительной погрешности каналов массового расхода и массы для
каждого трубопровода, где измеряются давление и/или температура среды, вычисляются по формуле
2
2
δ
=±
δ
+
δ
M
q
ρ
,
где δq и δρ — пределы допускаемых относительных погрешностей каналов объёмного расхода q и плотно-
сти среды ρ.
П р и м е ч а н и е — При измерениях плотности воды (теплофикационной, горячей и холодной), как
функции давления и температуры, пределы допускаемой относительной погрешности канала плотности
± 0,1 % (без учёта погрешностей ПД и ТП). Для ПД и КТП, применяемых в составе КМ-5, пределы допус-
каемых погрешностей каналов массового расхода и массы и объёмного расхода и объёма одинаковы.
1.1.2.17 Пределы допускаемой относительной погрешности канала разности масс теплоносителя в
двух трубопроводах (массы отобранного из сети теплоносителя) вычисляются по формуле
δ
M
+
δ
M
1
max
1
2
max
2
δ
=
±
,
∆M
M
−
M
1
2
где
δ
и
δ
— абсолютные значения допускаемых пределов относительной погрешности каналов
1
max
2
max
массы для рассматриваемой пары трубопроводов; М1 и М2 — значения масс теплоносителя, прошедших
по рассматриваемой паре трубопроводов за отчётный период.
1.1.2.18 Пределы допускаемой относительной погрешности канала измерения текущего времени КМ-5
составляют ± 0,05%.
1.1.2.19 Пределы допускаемой относительной погрешности каналов расхода с блоками АТЧВ преоб-
разования измеренных значений величин объёмного (массового) расхода в стандартные выходные элек-
трические сигналы (токовый и/ или частотный) δВ вычисляются как δВ = ± (0,2 +|δk |), где ± δk — пределы
допускаемой погрешности соответствующих измерительных каналов величин (параметров) без стандарт-
ного электрического выхода.
1.1.2.20 Пределы допускаемой абсолютной погрешности каналов объёма с преобразователями объ-
ёма с импульсным выходом без учёта погрешности преобразователей объёма, т.е. пределы допускаемой
абсолютной погрешности импульсных входов КМ-5 ± 1 импульс на 1000 импульсов.
1.1.2.21 КМ-5 могут применяться для коммерческого учёта тепловой энергии, количества и парамет-
ров теплоносителя. Они соответствуют требованиям нормативного документа «Правила коммерческого
учёта тепловой энергии, теплоносителя», утверждёнными постановлением Правительства РФ от 18 нояб-
ря 2013 г. №1034, где устанавливаются требования к метрологическим характеристикам приборов учёта.
10
П р и м е ч а н и я
1 Выполнение данных условий достигается путём комплектации КМ-5 датчиками давления и темпе-
ратуры с соответствующими характеристиками и выполнением требований настоящего РЭ КМ-5.
2 Документ
«Методика осуществления коммерческого учёта тепловой энергии, теплоносителя»,
утвержденный приказом Министерства строительства и ЖКХ от
17 марта
2014 г.
№99/пр, в
разделе XII содержатся требования к метрологическим и эксплуатационным характеристикам прибо-
ров учёта, которым эти приборы должны соответствовать.
1.1.2.22 КМ-5 обеспечивают измерение и накопление суммарной тепловой энергии в диапазоне изме-
нения температуры теплоносителя в подающем трубопроводе от 20 до 150 °С, в обратном — от 1 до
150 °С. При выходе текущего значения температуры хотя бы в одном из трубопроводов за эти пределы
фиксируется ошибка и прекращается накопление суммарной тепловой энергии и массы теплоносителя.
1.1.2.23 Разность температур теплоносителя в подающем и обратном трубопроводах от 1 до 150 °С.
При выходе разности температур за указанные пределы прекращается накопление суммарного количе-
ства теплоты и фиксируется ошибка.
1.1.2.24 Компоненты КМ-5 устойчивы и прочны при температурах окружающего воздуха в соответст-
вии с таблицей 4.
Т а б л и ц а 4
Допускаемые значения температуры
Компонент КМ-5
окружающего воздуха
Датчики расхода исполнений 3
От минус 30 до плюс 50 °С
Датчики расхода исполнений 1, электронные блоки,
От плюс 5 до плюс 50 °С
вычислительные устройства, блоки питания
1.1.2.25 Компоненты КМ-5 устойчивы и прочны при влажности окружающего воздуха в соответствии с
таблицей 5.
1.1.2.26 КМ-5 выполняются со степенью защиты от воздействий окружающей среды, соответствую-
щей коду IP65 по ГОСТ 14254. По заказу ППР в КМ-5 выполняются со степенью защиты, соответствую-
щей коду IP68 по ГОСТ 14254.
Т а б л и ц а
5
Допускаемые значения влажности
Компонент КМ-5
окружающего воздуха
Не более 95 % при 30 °С, при более низких
Датчики расхода исполнений 3
температурах — без конденсации влаги
Датчики расхода исполнений 1, электрон-
Не более 80 % при 35 °С, при более низких
ные блоки и вычислительные устройства,
температурах — без конденсации влаги
блоки питания
1.1.2.27 По устойчивости и прочности к воздействию атмосферного давления КМ-5 соответствуют
группе исполнения Р1 по ГОСТ Р 52931 .
1.1.2.28 По устойчивости и прочности к вибрациям КМ-5 соответствуют исполнению группы исполне-
ния N3 по ГОСТ Р 52931 (обычное размещение на работающих промышленных предприятиях).
1.1.2.29 КМ-5 относятся к группе 2 виду I по ГОСТ 27.003: восстанавливаемым, ремонтируемым, мно-
гофункциональным изделиям.
1.1.2.30 Датчики расхода ППР выдерживают испытание на прочность пробным давлением
2,5 (3,75) МПа по ГОСТ 356.
1.1.2.31 Электрическое сопротивление изоляции цепей электродов ППР относительно корпуса при
температуре окружающего воздуха (20 ± 5) °С и относительной влажности не более 80% — не менее
100 МОм.
1.1.2.32 Электрическая изоляция цепей питания КМ-5 выдерживает в течении одной минуты при тем-
пературе окружающего воздуха (20 ±5 )°С и относительной влажности не более 80% испытательное
напряжение 1500 В практически синусоидального переменного тока частотой 50 Гц.
1.1.2.33 Электрическое сопротивление изоляции цепей питания КМ-5 относительно корпуса при тем-
пературе окружающего воздуха
(20
±
5)
°С и относительной влажности не более
80% не менее
40 МОм.
1.1.2.34 Норма наработки КМ-5 на отказ с учётом технического обслуживания, регламентируемого ру-
ководством по эксплуатации — не менее 75000 ч.
1.1.2.35 Средний срок службы КМ-5 — не менее 15 лет.
1.1.2.36 Межповерочный интервал КМ-5 составляет четыре года.
11
1.1.2.37 Межповерочные интервалы средств измерений утверждённых типов, входящих в состав
КМ-5, указаны в описаниях типа этих средств измерений.
1.1.3 Состав КМ-5
1.1.3.1 В базовый состав КМ-5 входят (таблица 6) штатные преобразователи расхода ПРЭ, а также
термопреобразователи ТП, и их комплекты КТП утверждённых типов (таблица 7) и вычислительные уст-
ройства ВУ. Дополнительно в КМ-5 могут применяться также преобразователи (датчики) давления ПД и
преобразователи объёма ПО с импульсным выходным сигналом, типы которых указаны в таблице 7. Эти
средства измерений подключаются к электронным блокам ПРЭ в составе КМ и ППС.
Т а б л и ц а 6
Наибольшее число
Модификация
Число СИ в базовом составе КМ-5
дополнительных
КМ-5
СИ (шт.)
ПРЭ (шт.)
КТП (шт.)
ТП (шт.)
БП1 (шт.)
ПО
ПД
KM-5-1
1
12
-
1
1
2
KM-5-2
2
1
-
2
1
2
KM-5-3
2
2
-
2
1
3
KM-5-4
2
1
-
2
1
2
KM-5-5
2
1
1
2
1
3
KM-5-6
2
1
1
2
1
3
KM-5-7
2
2
-
2
1
3
Т а б л и ц а 7
Типы средств измерений, применяемых в КМ-5 и их номера в Госреестре
Преобразователи
Комплекты термо-
Термометры и
Термопреобразо-
объёма с им-
Комплекты термо-
преобразователей
датчики давления
ватели сопротив-
пульсным сигна-
метров платиновых
сопротивления
ления
лом
платиновых
Омега - Р
КТПТР-01
КТС-Б (43096-15)
ТПТ-1
ТС-Б, модификации
(23463-07)
(14638-05)
(14640-05)
ТС-Б-Р (61801-15)
ПРЭМ (17858-06)
КТСП-Н
ТСП-Н
(с 2011 г. 17858-
(38878-08)
(38959-08)
11)
(с 2012 г.38878-12)
(с 2012 г. 38959-
ТЭМ(24357-08)
ТСП-1098-К1,
12)
ВСХд (23649-07)
К2 (19099-04)
ТСП-1098
ВСГд (23648-07)
КТСП-Р
(19099-04)
ВСТ (23647-07)
(22556-02)
ТСП-Р
MTK (13673-06)
(22557-02)
MTW, MTH
ИД (23992-02)
(13668-06)
ИД (26818-15)
АС-001 (22354-08)
Корунд ДИ-001
UFM-005 (16882-
(14446-05)
97)
ИД-5 (68099-17)
СВМ (22484-02)
ТСП и ТСП-К
(с 2013 г. 22484-
(65539-16)
13)
1.1.3.2 Штатные для КМ-5 преобразователи расхода ПРЭ и объёма ППС-1П-И2 состоят из конструк-
тивно обособленных первичных преобразователей (датчиков) расхода ППР электромагнитных и элек-
тронных блоков. Электронные блоки ППС-1П-И2 имеют числоимпульсный выходной сигнал. Электриче-
ский импульс выдаётся при накоплении в процессе измерений установленного значения объёма среды.
1.1.3.3 В состав КМ-5 входят также блок питания (или два блока питания), один или два комплекта ТП
для измерения разности температур (подобранная пара термопреобразователей сопротивления платино-
вых), эксплуатационные документы (руководство по эксплуатации, паспорт). Методика поверки — по зака-
зу.
1 При использовании БПи3В, или аналогичных.
2 Модификация КМ-5-1 может применяться также и для измерений тепловой энергии и/или количества горячей воды в
ТВСТ или тупиковых ГВС на источнике и у потребителей тепловой энергии, у которых комплект термопреобразовате-
лей заменяется одиночным термопреобразователем.
12
1.1.3.4 По заказу КМ-5 может комплектоваться одним ПО с импульсным выходом, в том числе
ППС-1П-И2, дополнительным ТП для измерения температуры теплоносителя, дополнительным комплек-
том ТП, термопреобразователем сопротивления для измерения температуры наружного воздуха, преоб-
разователями интерфейса RS-485 в RS-232 АПИ-4 или АПИ-5 (с варьируемой скоростью преобразова-
ний), адаптером периферии АП-5, модемом, одним, двумя, тремя или четырьмя преобразователями дав-
ления (ПД) с унифицированным выходным сигналом постоянного тока от 4 до 20 мА (выходные токовые
сигналы от 0 до 20 мА или от 0 до
5 мА в настоящее время к применению при коммерческом учёте не
допускаются, однако в КМ-5 они могут быть выполнены только по заказу и для технологического учёта, как
правило, под датчики, сохранившиеся на складах).
1.1.3.5 В состав КМ-5 по заказу включаются автономные блоки АТЧВ, присоединяемые
к вычислительным устройствам, для преобразования измеренных значений величин объёмного
(массового) расхода в стандартные выходные сигналы: токовые от 4 до 20 мА и/или частотные от 10 до
5000 Гц (для АТЧВ, релейное преобразование только для технологического учёта).
1.1.3.6 По нормативному документу РМГ 29-99 «ГСИ Основные термины и определения», современ-
ные теплосчётчики, в том числе и КМ-5, определяются как измерительные системы, которые по
ГОСТ Р 8.596 относятся к виду ИС-1, т.е. они выпускаются как законченные и укомплектованные изделия
и для их установки на месте эксплуатации достаточно указаний, содержащихся в эксплуатационных доку-
ментах.
1.1.3.7 В КМ-5 в зависимости от комплектации выделяются измерительные каналы (далее — кана-
лы). Канал в КМ-5 представляет собой функционально выделенную часть, состоящую из измерительных
компонентов
(в том числе, средств измерений утверждённых типов, таблица
7), связующих
и вычислительных компонентов, которая выполняет законченную функцию от восприятия измеряемой
величины (параметра) потока среды до получения результата измерений.
П р и м е ч а н и е — В КМ-5 для одной измеряемой величины (объёмный расход, температура, дав-
ление и т.д.) функционально может быть выделено несколько каналов, поэтому для идентификации кана-
лы удобно привязывать к обслуживаемым трубопроводам.
1.1.3.8 К простым каналам по ГОСТ Р 8.596 в КМ-5 относятся каналы, реализующие прямые измере-
ния величин (параметров) потока среды:
- объёмного расхода, с применением ПРЭ и ППС-1П-И2 (только для поверки, а также техно-
логического учёта без нормирования погрешности), всего до двух с ПРЭ и до одного с ППС-1П-И2,
для трубопроводов с условным проходом не более DN 300;
- давления и температуры потока измеряемой среды, по каждому трубопроводу (до четырёх),
где установлены датчики этих параметров, а также температуры наружного воздуха;
- текущего времени — один на КМ-5.
1.1.3.9 К сложным каналам по ГОСТ Р 8.596 в КМ-5 относятся каналы, реализующие косвенные из-
мерения:
- объёма для каждого трубопровода, на который установлен ПРЭ или ПО;
- плотности для каждого трубопровода, где установлены датчики давления и/или температуры;
- массового расхода для каждого трубопровода, где измеряются объёмный расход, а также
давление и/или температура;
- массы для каждого трубопровода, где измеряется массовый расход;
- тепловой энергии один на КМ-5 (два только для КМ-5-6).
П р и м е ч а н и е — При необходимости каждый канал КМ-5, простой или сложный, может быть раз-
делён на составные части (элементы канала). Это делается, например, при невозможности проведения
комплектной поверки канала. Такие ситуации рассмотрены в документе «Теплосчётчики КМ-5. Методика
поверки. МП 4218-010-42968951-2010».
1.1.3.10 Электрические схемы подключения КМ-5 приведены в приложении М.
1.1.3.11 В состав КМ-5 по заказу могут включаться периферийные устройства (вспомогательные ком-
поненты по ГОСТ Р 8.596) из числа следующих:
а) преобразователи интерфейса RS-485/RS-232, обеспечивающие преобразование выходных
сигналов КМ-5 в кодах RS-485 в сигналы интерфейса RS-232 внешних устройств;
б) автоматические преобразователи интерфейса АПИ-4 и (или) АПИ-5, работающие без
использования специальных команд управления со стороны шины RS-232 компьютера, или другого
устройства, осуществляющего связь с КМ-5, причем у АПИ-5 скорость передачи данных может
регулироваться в установленном диапазоне с заданной дискретностью;
в) устройства переноса данных УПД, обеспечивающие копирование данных из памяти с одно-
го или нескольких КМ-5 и перенос этих данных в пункты обработки;
г) адаптеры периферии АП-5, являющиеся универсальными вспомогательными компонентами
КМ-5, выполняющими следующие сервисные функции (без вмешательства в процесс измерений и
архивные данные КМ-5):
- дистанционное управление КМ-5, в том числе при их работе в составе локальных
сетей (функции пульта дистанционного управления);
- распечатка архивов КМ-5 на различные принтеры (функции адаптера печати);
13
- передача информации от КМ-5 и обратно с преобразованием ее из стандарта интер-
фейса RS-232 в стандарт интерфейса RS-485 и обратно (функции адаптера связи);
- энергонезависимый сбор баз данных, содержащихся в архивах КМ-5, и их перенос на
пункт обработки информации;
- сбор, накопление и обработка информации, получаемой от КМ-5, в том числе, объеди-
нённых в локальные сети (функции сетевого программируемого контроллера, с возможностью
создания программного обеспечения под конкретный заказ);
- проведение тестовых проверок функционального состояния КМ-5, не связанных с
определением нормируемых метрологических характеристик.
1.1.3.12 В состав вспомогательных компонентов КМ-5 входят также блоки питания, количество
которых зависит от их вида и числа компонентов, входящих в состав КМ-5.
1.1.4 Устройство и работа КМ-5
Принцип работы первичного преобразователя (датчика) расхода электромагнитного ППР в КМ-5 осно-
ван на явлении электромагнитной индукции (рисунок 1). При прохождении электропроводящей жидкости
через магнитное поле в ней, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), про-
порциональная средней скорости жидкости.
ЭДС снимается двумя электродами, расположенными диаметрально противоположно в одном попе-
речном сечении проточной части (трубы) первичного преобразователя заподлицо с её внутренней поверх-
ностью. Сигнал от первичного преобразователя экранированными проводами подаётся на вход электрон-
ного блока, обеспечивающего его дальнейшую обработку.
Модификации КМ-5-1 … КМ-5-4 имеют один импульсный вход для подключения ПО, а в архивах
выделена ячейка (интегратор Vи) для записи объёма теплоносителя, прошедшего через этот ПО. Начиная
с версии v 02.24 программного обеспечения КМ-5 регистрируется масса теплоносителя, прошедшего через

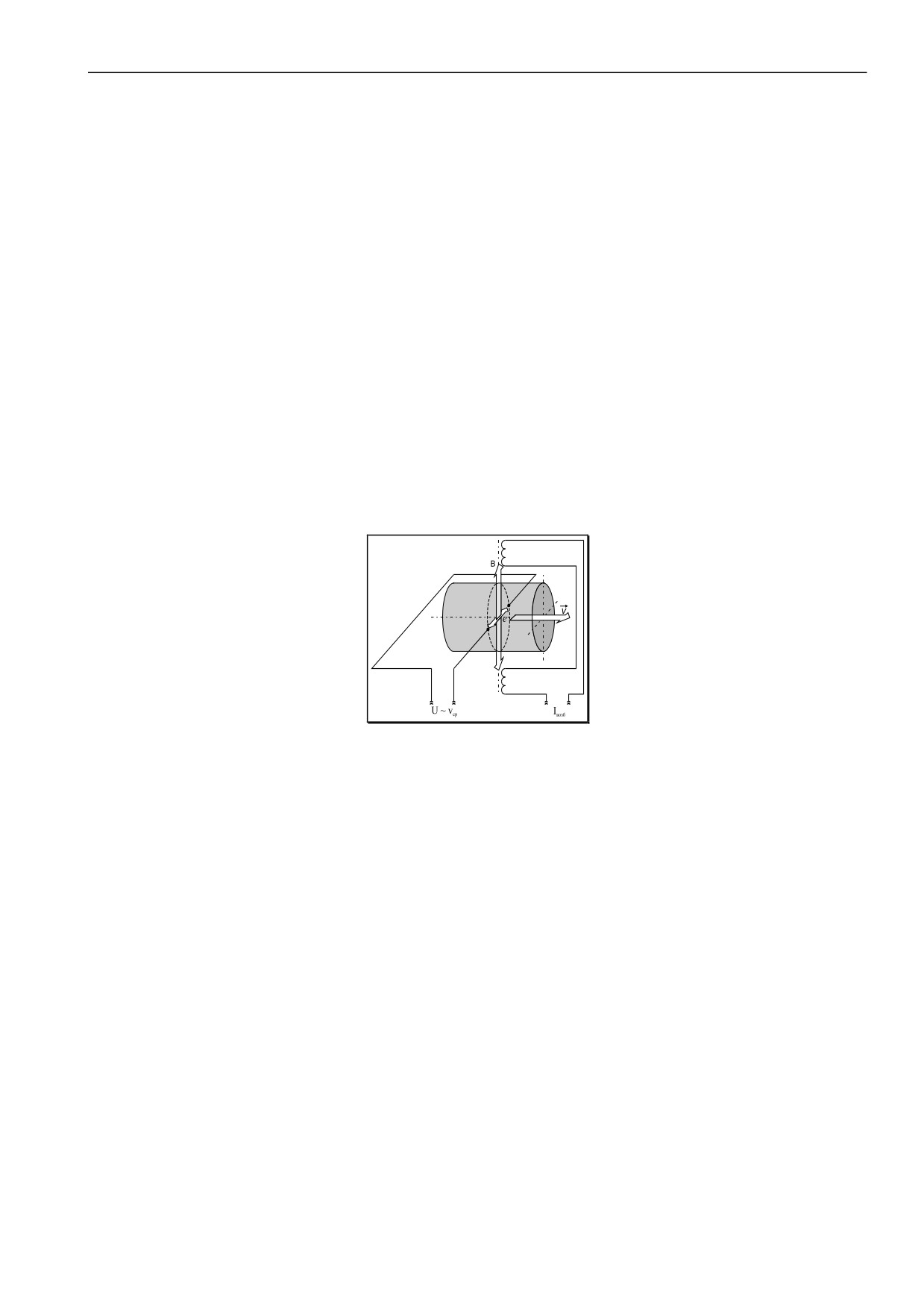

Рисунок 1 — Иллюстрация принципа работы первичного
преобразователя (датчика) расхода электромагнитного (ППР)
У всех модификаций КМ-5-1…КМ-5-7, начиная с аппаратно-программной версии v9b_01.44, распо-
знают отсутствие теплоносителя в ППР. Отсутствие теплоносителя регистрируется в архиве событий и
индицируется на табло КМ-5 в пункте в меню НАПОЛНЕНИЕ ТРУБ. Расход через ППР может измеряться
как в прямом, так и в обратном (реверсном) направлениях.
1.1.5 Особенности модификаций КМ-5
Модификация КМ-5-1
К КМ-5-1 подсоединена подобранная пара платиновых ТП, устанавливаемых на подающем и обрат-
ном трубопроводах системы теплоснабжения.
Тепловая энергия Q за отчётный период определяется в соответствии с формулой
Q=V⋅ρ⋅(h
−
h
)
,
1
2
где V
- объём теплоносителя, протекшего через подающий (обратный) трубопровод за отчётный пери-
од; а также средние за отчётный период значения: плотности — ρ и удельных энтальпий сетевой воды
— h1 и h2 соответственно в трубопроводах подающем и обратном как функций давления и температуры,
которые определяются по нормативному документу: ГСССД МР 147—2008. Расчет плотности, энталь-
пии, показателя адиабаты и коэффициента динамической вязкости воды и водяного пара при темпера-
турах 0…1000 ºС и давлениях 0,0005…100 МПа на основании таблиц стандартных справочных данных
ГСССД 187 — 99 и ГСССД 6 — 89.
Для тупиковой ВСТ определение тепловой энергии Q за отчётный период осуществляется в соот-
ветствии с формулой
14
Q=V⋅ρ⋅(h
−
h
)
,
гвс
хв
где V - объём теплоносителя, протекшего через трубопровод ТВСТ за отчётный период;
ρ - среднее за отчётный период значение плотности, соответствующее температуре теплоносителя в
трубопроводе ТВСТ;
средние за отчётный период значения hгвс, hхв - удельной энтальпии воды, соответственно, в трубопро-
водах ТВСТ и холодной воды, применяемой для подпитки, определяются по ГСССД МР 147.
Начиная с версии п/о 2.33, для перевода КМ-5-1 в режим учёта ТВСТ достаточно перемкнуть клем-
мы +J2, +T2, -J2, -T2. При этом КМ-5-1 вместо t2 будет показывать значение tx в зависимости от настро-
ек tхпл, txпз и текущей даты (лето, зима).
Определение объёма измеряемой среды V , прошедшего через ППР за отчётный период от его на-
чала τ0 до окончания τ1, осуществляется в соответствии с формулой
τ1
V
=
G
(τ
)
dτ
,
∫
v
τ
0
где
G
(τ
)
– значение объёмного расхода в момент времени τ.
v
Определение массового расхода Gm(τ) и массы измеряемой среды М осуществляется в соответст-
вии с формулами
G
(τ
)= ρ(t,P)⋅
G
(τ
)
,
m
v
τ1
M
ρ
(, P)
⋅
(τ)dτ
=∫
Gv
τ0
Модификация КМ-5-2
У данной модификации КМ (т.е. ПРЭ+ВУ) устанавливается на подающем трубопроводе, а ППС на
обратном трубопроводе. Определение тепловой энергии Q за отчётный период в модификации КМ-5-2
осуществляется в соответствии с формулой, применяемой для закрытых ВСТ (как и для КМ-5-1). Для
контроля за утечками теплоносителя объёмный и массовый расход, объём и масса теплоносителя изме-
ряются и в подающем, и в обратном трубопроводах.
Модификация КМ-5-3
У данной модификации КМ (т.е. ПРЭ+ВУ) устанавливается на подающем трубопроводе, а ППС — на
подпиточном трубопроводе. Определение тепловой энергии Q за отчётный период осуществляется в
соответствии с формулой
Q=V
⋅ρ
⋅ (h
−h
) +V
⋅ρ
⋅ (h
−
h
)
,
1
1
1
2
п
хв
2
хв
где индексы 1 и 2 соответствуют подающему и обратному трубопроводам, п - подпиточному трубопро-
воду, хв - трубопроводу холодной воды, используемой для подпитки.
Модификации КМ-5-4 и КМ-5-7
У данных модификаций КМ (т.е. ПРЭ+ВУ) устанавливается на подающем трубопроводе, а ППС — на
обратном трубопроводе. Определение тепловой энергии Q за отчётный период осуществляется в соот-
ветствии с формулой
Q=V
⋅ρ
⋅ (h
−h
) −V
⋅ρ
⋅ (h
−
h
)
,
1
1
1
хв
2
2
2
хв
где нижние индексы 1 и 2 соответствуют подающему и обратному трубопроводам, а хв - трубопроводу
холодной воды, используемой для подпитки.
Модификации КМ-5-5 и КМ-5-6
Алгоритмы вычисления тепловой энергии и подключение КМ-5 модификаций КМ-5-5 и КМ-5-6 пред-
ставлены в приложении Е, лист 4 и лист 5.
Программное обеспечение КМ-5 позволяет аппроксимировать таблично заданные значения плотно-
сти и энтальпии воды согласно ГСССД МР 147—2008 с относительной погрешностью не более ±0,05 % в
диапазоне температур от 5 до 200°С и давлений от 1 до 20 кгс/см2 и не более ± 0,1 % в диапазоне тем-
ператур от 0 до 4 °С и давлений от 1 до 20 кгс/см2.
15
Плотность воды в диапазоне температур от 0 до 200°С слабо зависит от давления. При фиксиро-
ванной температуре (от 0 до 200 °С) и изменении давления от 1 до 20 кгс/см2 плотность воды изменяет-
ся не более чем на ± 0,1 %. Таким образом, если измеряемой средой является вода, то наличие или от-
сутствие учёта давления, практически не влияет на точность определения массового расхода и массы
теплоносителя.
Если давление не измеряется, то к входным клеммам канала давления рекомендуется подсоеди-
нить резистор R= (от 1,1 до 2) кОм. При заводских установках настроечных коэффициентов канала дав-
ления (см. приложение И) это соответствует от 4,8 до 9 кгс/см2 избыточного давления.
Если к выходным клеммам канала давления ничего не подключено, КМ-5 автоматически перейдёт
на нижнее договорное значение Рдн (подробнее - см. пункт 3.5.5). При изготовлении КМ-5 значение Рдн
устанавливается в диапазоне от 1 до 9 кгс/см2. Величина Рдн может быть изменена пользователем из
меню (см. пункт 3.5.5).
1.1.6 Режимы работы КМ-5
В модификациях КМ-5-4, КМ-5-7, КМ-5-5 и КМ-5-6 режимы работы позволяют учитывать особенности
измерений в открытых системах теплоснабжения с водоразбором на ГВС из подающего и/или обратного
трубопровода. При этом подразумевается, что на подающем трубопроводе установлен КМ (ПРЭ+ВУ), на
обратном - ППС (ПРЭ без ВУ) (основные каналы измерения расхода), а на трубопроводе ГВС - преоб-
разователь объёма ПО (водосчётчик) с импульсным выходом.
Описание режимов работы
ОСНОВНОЙ (или ЗИМА). Работают и ГВС, и отопление. Подача теплоносителя осуществляется по
подающему трубопроводу, возврат - по обратному.
«ЛЕТО 1». Работает только ГВС. Подача теплоносителя осуществляется по подающему трубопро-
воду. Обратный трубопровод пустой (ПТ), либо расход в нем равен нулю.
«ЛЕТО 2». Работает только ГВС. Подача теплоносителя осуществляется через ПРЭ в обратном на-
правлении (реверс). Подающий трубопровод пустой (ПТ), либо расход в нем равен нулю.
«ЛЕТО 3». Работает только ГВС. Подача теплоносителя осуществляется и по подающему трубо-
проводу и по обратному, причем через ПРЭ - в направлении к потребителю (реверс).
НЕТ ПОТОКА. В этом режиме происходит останов интеграторов M, V и Q каналов с ППР. Интегра-
тор Тр не останавливается.
НЕШТАТНЫЙ. В этом режиме происходит останов накопления времени работы и интеграторов M, V
и Q на каналах с ППР.
Режимы ОСНОВНОЙ (или ЗИМА), «ЛЕТО 1», «ЛЕТО 2» и «ЛЕТО 3» задаются вручную из меню
КМ-5. В режимах ЗИМА, «ЛЕТО 1», «ЛЕТО 2» и «ЛЕТО 3» индикация расхода, массы и объёма произво-
дится согласно таблице 8.
КМ-5 могут распознавать и переключаться в режимы ЗИМА («КМ-5 нереверсивный»), «ЛЕТО 1», «ЛЕ-
ТО 2» и «ЛЕТО 3» автоматически, если из меню задан режим АВТО, отключена ошибка «G2<Gmin» и если
условия, определяющие новый режим, длятся более 60 с.
Режим ЗИМА («КМ-5 реверсивный») возможен только при ручном задании режима ЗИМА и отключении
ошибки «G2<Gmin».
Т а б л и ц а 8
Индикация в пунктах меню
Режим
Условие
"G1”
“G2”
“М1 (V1)”
“М2 (V2)”
“t1”
“t2”
“t1-t2”
ЗИМА,
G2≥Gmin
G1
G2
нарастает
нарастает
t1
t2
t1-t2
«КМ-5 неревер-
G2<Gmin и G2дн =0
G1
0
нарастает
неизменно
t1
t2
t1-t2
сивный»
G2<Gmin и G2дн ≠0
G1
G2дн
нарастает
нарастает
t1
t2
t1-t2
G2≥Gmin
G1
G2
нарастает
нарастает
t1
t2
t1-t2
ЗИМА,
|G2|<Gmin и G2дн =0
G1
0
нарастает
неизменно
t1
t2
t1-t2
«КМ-5 ревер-
|G2|<Gmin и G2дн ≠0
G1
G2дн
нарастает
нарастает
t1
t2
t1-t2
сивный»
-G2≥Gmin
G1
-G2
нарастает
убывает
t1
t2
t1-t2
«ЛЕТО 1»
G1
≡ 0
нарастает
неизменно
t1
t2
≡ 0
«ЛЕТО 2»
-G2
≡ 0
нарастает
неизменно
t2
t2
≡ 0
содержание .. 1 2 ..
