ТЕПЛОСЧЕТЧИКИ «ВИС.Т». РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4) соединительные интерфейсные кабели;

5) комплект монтажных частей:

6) сетевое программное обеспечение.

7) проставка (габаритный имитатор).

1.5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

1.5.1.

Маркировка ВИС.Т соответствует чертежам предприятия-изготовителя и

ГОСТ 26828.

1.5.2.

На корпусе клеммной коробки электромагнитного преобразователя расхода

укреплена паспортная табличка, на которой указывается:

1) товарный знак предприятия-изготовителя;

2) условное обозначение первичного преобразователя расхода;

3) диаметр условного прохода (Д_у), мм;

4) условное давление (Р_у), МПа;

5) порядковый номер первичного преобразователя расхода по системе нумерации,

принятой на предприятии-изготовителе;

6) последние две цифры года выпуска;

7) степень защиты по ГОСТ 14254;

8) стрелка, указывающая направление потока.

Примечание: Допускается изображение стрелки, указывающей направление потока, наносить на

отдельную табличку, выполнять гравированием, либо литьем на корпусе

первичного преобразователя расхода.

1.5.3.

На корпусе электронного блока ВИС.Т (блоков ПНЧ и ИВУ) укреплена паспортная

табличка, на которой указывается:

1) товарный знак предприятия-изготовителя;

2) наименование ВИС.Т;

3) порядковый номер ВИС.Т по системе нумерации, принятой на предприятии-

изготовителе;

4) последние две цифры года выпуска;

5) знак утверждения типа по ПР 50.2.107-09.

1.5.4.

На таре нанесена маркировка, содержащая следующие сведения:

1) товарный знак предприятия-изготовителя;

2) наименование и условное обозначение ВИС.Т;

3) диаметр(ы) условного(ых) прохода(ов) Д_у, мм;

4) диапазон(ы) измерения расхода(ов), м³/ч.

1.5.5.

На таре должны быть нанесены несмываемой краской, контрастной цвету тары,

основные, дополнительные и информационные надписи по ГОСТ 14192, а также

манипуляционные знаки, соответствующие надписям "ХРУПКОЕ

- ОСТОРОЖНО!", "ВЕРХ",

"БЕРЕЧЬ ОТ ВЛАГИ".

1.5.6.

При выпуске из производства и после поверки электронный блок ВИС.Т (блоки ПНЧ

и ИВУ) подлежит пломбированию и клеймению. Клейма ОТК и поверителя ставятся на винты,

крепящие крышку электронного блока.

1.5.7.

Перед вводом ВИС.Т в эксплуатацию надзирающей организацией должны быть

установлены навесные пломбы, препятствующие доступу к клеммной коробке преобразователей

расхода электромагнитного типа (тахометрических преобразователей расхода), преобразователей

давления, термопреобразователей, клеммной коробке и/или разъемным соединителям

- 17 -

электронного блока ВИС.Т, а также препятствующие несанкционированному демонтажу

составных частей ВИС.Т.

1.6. ТАРА И УПАКОВКА

1.6.1.

Упаковка производится в соответствии с ГОСТ 23170 и чертежами предприятия-

изготовителя.

1.6.2.

Первичные

преобразователи

расхода,

электронный

блок

ВИС.Т,

термопреобразователи и преобразователи давления должны быть уложены в соответствующие

ложементы тары. Первичные преобразователи расхода должны быть закреплены в таре с

помощью колодок.

1.6.3.

Свободное пространство в таре должно быть заполнено гофрированной бумагой.

Примечание: Допускается

использование

иных

амортизирующих

наполнителей,

обеспечивающих условия транспортирования.

1.6.4.

В тару должен быть вложен упаковочный лист, содержащий следующие сведения:

1) наименование и обозначение поставляемых блоков;

2) дата упаковки;

3) подпись и штамп ответственного за упаковку и штамп ОТК.

1.6.5.

Тара должна быть обтянута лентой или проволокой и опломбирована.

Примечание: При поставке ВИС.Т в комплекте с дополнительными устройствами допускается

использование, по согласованию с Заказчиком, подборной тары, удовлетворяющей

условиям транспортирования.

- 18 -

1.7. УСТРОЙСТВО И РАБОТА

1.7.1. Принцип работы ВИС.Т состоит в измерении расхода и температуры теплоносителя

в трубопроводах систем теплоснабжения и водоснабжения с последующим расчетом

накопленного количества тепловой энергии, объема и массы теплоносителя.

1.7.2. Для измерения значения объемного расхода в ВИС.Т используются

электромагнитные преобразователи расхода.

Принцип работы электромагнитного

преобразователя расхода основан на явлении электромагнитной индукции

- наведении

электродвижущей силы (э.д.с.) в проводнике, движущемся в магнитном поле (см. Рис 1). При

движении электропроводящей жидкости в поперечном магнитном поле в ней, как в проводнике,

наводится э.д.с. Величина э.д.с., согласно закону Фарадея, пропорциональна длине проводника

(диаметру внутреннего сечения трубопровода), магнитной индукции в канале и средней по

сечению скорости потока. При постоянном значении индукции магнитного поля, значение э.д.с.

зависит только от скорости потока жидкости, и, следовательно, от объемного расхода.

Поперечное магнитное поле создается с помощью пары катушек (индуктора), расположенных

снаружи немагнитной трубы первичного преобразователя и включенных согласно. Для создания

специального распределения магнитного поля по сечению трубы используется наружный

магнитопровод из магнитомягкой стали. Электродвижущая сила снимается двумя электродами,

расположенными в одном поперечном сечении трубы заподлицо с внутренней поверхностью

футеровки (фторопласта), изолирующей их от металлической трубы. Для снижения влияния

эффекта электрохимической поляризации электродов, с одной стороны, и исключения влияния на

э.д.с. изменения индукции, с другой, магнитное поле должно быть квазистационарным, т.е.

оставаться в течение достаточно долгого времени (не менее 100 мс) постоянным и, при этом,

периодически изменять направление на противоположное. Измерение наведенной э.д.с.

производится в течение каждой из полуволн в стационарном режиме, т.е. после окончания

переходного процесса. В паузе между полуволнами производится автоматическая коррекция нуля

преобразователя. Поскольку сигнал от первичного преобразователя расхода имеет весьма малую

амплитуду (от единиц микровольт) при низком соотношении сигнал/шум, то для его усиления и

последующей обработки применены специальные схемотехнические и конструктивные решения,

а для связи с электронным блоком используется витая пара в экране.

1.7.3. Для измерения объемного расхода горячей и холодной воды питьевого качества и

конденсата водяного пара кроме электромагнитных преобразователей расхода используются

также тахометрические расходомеры и счетчики. Принцип работы тахометрических

расходомеров

(турбинные и крыльчатые водосчетчики) основан на зависимости частоты

вращения ротора (турбины или крыльчатки) от скорости потока жидкости. Для работы в ВИС.Т

используются тахометрические водосчетчики с импульсным выходом.

1.7.4. Для

измерения температуры воды используются термопреобразователи

сопротивления по ГОСТ Р 8.625 с НСХ 100П и Rо=100 Ом, α=0,00391˚С‾¹ (см.Таблица 2).

1.7.5. Электронный блок ВИС.Т включает расходомерную часⁿть (один или несколько

входов электромагнитных или тахометрических преобразователя расхода) и тепловычислитель,

который используется для обработки информации, поступающей от термопреобразователей,

преобразователей давления.

- 19 -

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

2.1.1. Источниками опасности при монтаже и эксплуатации ВИС.Т являются

электрический ток, а также рабочая среда (вода, конденсат, хладагент и т.д.), находящаяся под

давлением до 40,0 МПа и с температурой до 150 °С.

2.1.2. Безопасность эксплуатации ВИС.Т обеспечивается:

а)

прочностью корпуса первичного преобразователя расхода;

б)

герметичностью фланцевого или резьбового соединения первичного

преобразователя расхода с трубопроводами;

в)

надежным креплением ВИС.Т при монтаже на объекте;

г)

конструкцией ВИС.Т, гарантирующей защиту обслуживающего персонала от

соприкосновения с деталями и узлами, находящимися под опасным

напряжением;

д)

изоляцией электрических цепей составных частей ВИС.Т;

е)

надежным заземлением составных частей ВИС.Т.

2.1.3. На электронном блоке ВИС.Т, если он изготовлен в металлическом корпусе,

предусмотрен зажим, отмеченный знаком "Заземление", который необходимо присоединить к

контуру заземления или глухозаземленной нейтрали.

2.1.4. В первичном электромагнитном преобразователе расхода отсутствуют опасные для

жизни напряжения и он не требует защитного заземления. Зажим "Заземление", имеющийся на

первичном

преобразователе

должен

соединяться

технологической

землей

(по ПУЭ - "рабочей"- ЗЕМЛЕЙ СВОБОДНОЙ ОТ ТОКОВ РАСТЕКАНИЯ ОТ СИЛЬНОТОЧНЫХ

ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ И АГРЕГАТОВ).

2.1.5. При эксплуатации и обслуживании ВИС.Т необходимо соблюдать "Правила техники

безопасности при эксплуатации электроустановок потребителей" для электроустановок

напряжением до 1000 В.

2.1.6. Не допускается устранять дефекты установки первичного преобразователя, не

убедившись в отсутствии давления в трубопроводе.

2.1.7. К эксплуатации и обслуживанию ВИС.Т допускаются лица, ознакомленные с

инструкцией по технике безопасности, утвержденной руководством предприятия-потребителя и

учитывающей специфику применения ВИС.Т в конкретном технологическом процессе.

2.1.8. Эксплуатация ВИС.Т со снятыми крышками его составных частей не допускается.

2.2. ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

2.2.1. РАСПАКОВКА

2.2.1.1. При получении ВИС.Т проверьте сохранность тары. В зимнее время вскрытие

ящиков производите только после выдержки их в течение 12 часов в теплом помещении.

2.2.1.2. После вскрытия ящиков освободите ВИС.Т от упаковочного материала и протрите.

Проверьте комплектность согласно заказной ведомости.

- 21 -

2.2.2. УСТАНОВКА ПЕРВИЧНОГО ПРЕОБРАЗОВАТЕЛЯ РАСХОДА

ЭЛЕКТРОМАГНИТНОГО ТИПА

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ РАСХОДА В

КАЧЕСТВЕ МОНТАЖНОГО ПРИСПОСОБЛЕНИЯ ПРИ ПРИВАРКЕ

ОТВЕТНЫХ ФЛАНЦЕВ ТРУБОПРОВОДОВ.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ СВАРОЧНЫЕ РАБОТЫ ПРИ ПОДКЛЮЧЕННЫХ К

ПЕРВИЧНОМУ ПРЕОБРАЗОВАТЕЛЮ ЛИНИЯХ СВЯЗИ.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ СВАРОЧНЫЕ РАБОТЫ ПРИ ВКЛЮЧЕННОМ ПИТАНИИ

ВИС.Т.

НАРУШЕНИЕ УКАЗАННЫХ ОГРАНИЧЕНИЙ К УСТАНОВКЕ ВИС.Т ПРИВОДИТ К ВЫХОДУ ИЗ СТРОЯ ВИС.Т;

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ АННУЛИРУЮТСЯ.

2.2.2.1. Первичный преобразователь расхода электромагнитного типа (см.Приложение 2)

может быть установлен на горизонтальном, вертикальном или наклонном восходящем участках

трубопровода при условии, что весь объем трубы первичного преобразователя в рабочих

условиях заполнен измеряемой средой (см. Рис.2), а ось электродов первичного преобразователя

приблизительно горизонтальна (угол наклона оси электродов не более 20°).

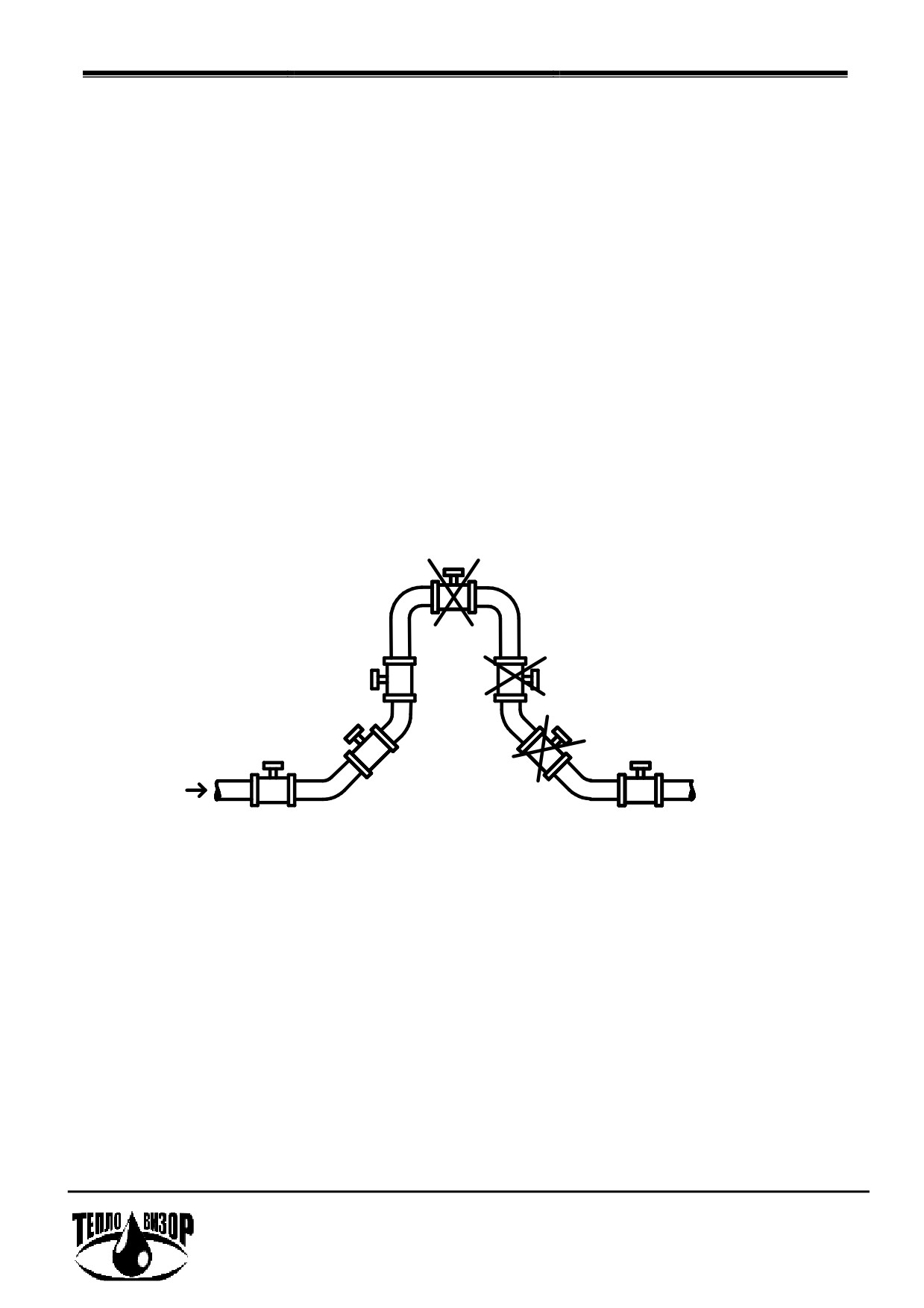

Рис. 2. Установка первичных преобразователей на трубопроводе.

2.2.2.2. Монтаж первичных преобразователей производить только с помощью шпилек

(стандартных болтов) и гаек, соответствующих фланцам трубопровода и первичного

преобразователя (см.Приложение 2).

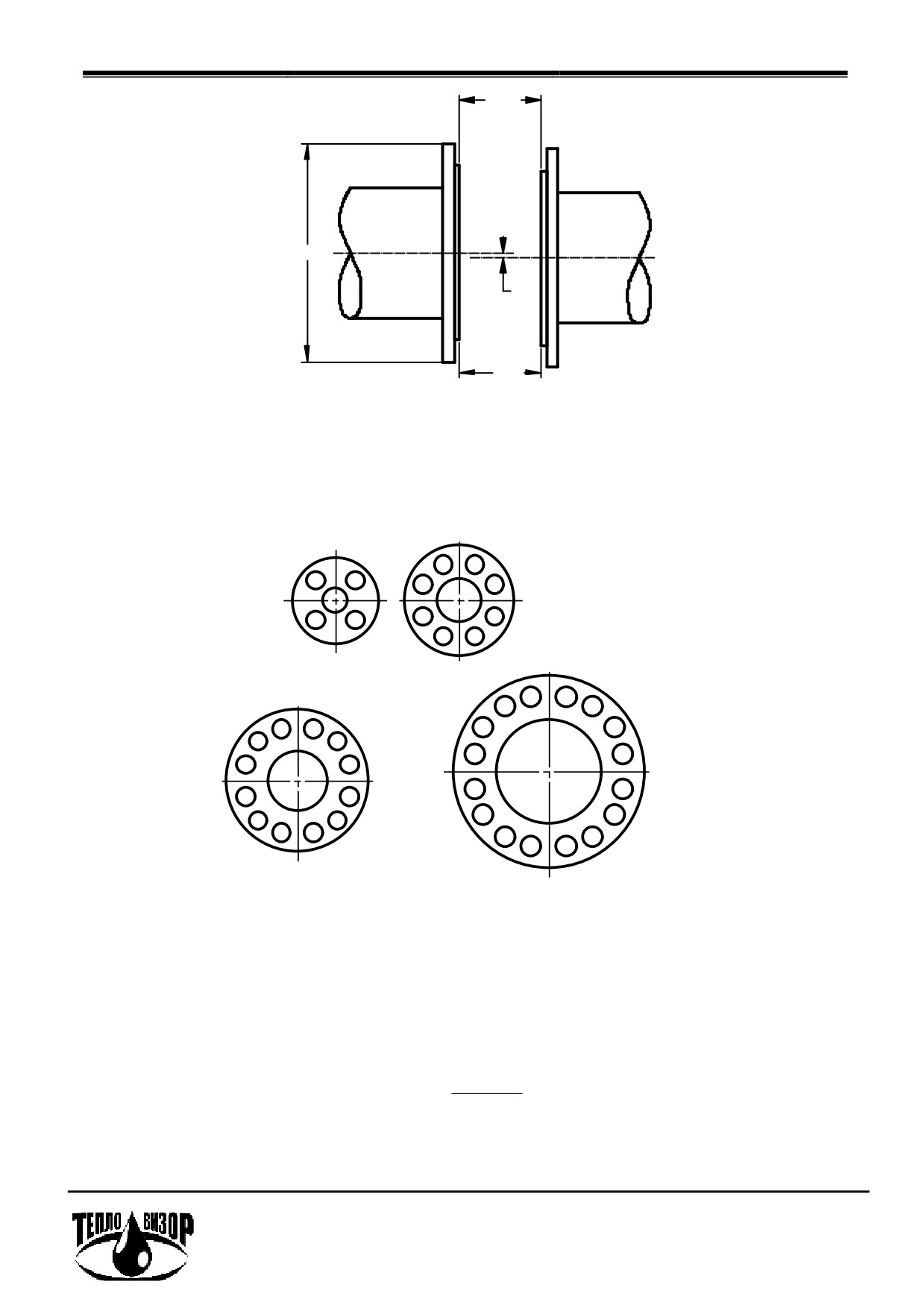

2.2.2.3. Фланцы трубопроводов при монтаже первичного преобразователя должны быть

соосны (отклонение осей Δ не более 10^-2×D_у) и плоскопараллельны друг другу (см.Рис..3), при

этом максимально допустимое отклонение фланцев от параллельности не должно превышать:

Lmax - Lmin £ 5·10^-3×Dфл

- 22 -

Примечание: По отдельному заказу минимальный разброс реальных диаметров трубопровода и

первичного преобразователя обеспечивается поставкой в комплекте с первичным

преобразователем прямых измерительных участков трубопроводов.

Допускается установка первичного преобразователя на трубопроводах с меньшим или

большим диаметром при использовании конических, с углом между образующими конуса не

более 30°, патрубков и равенстве диаметров трубопровода до и после первичного преобразователя

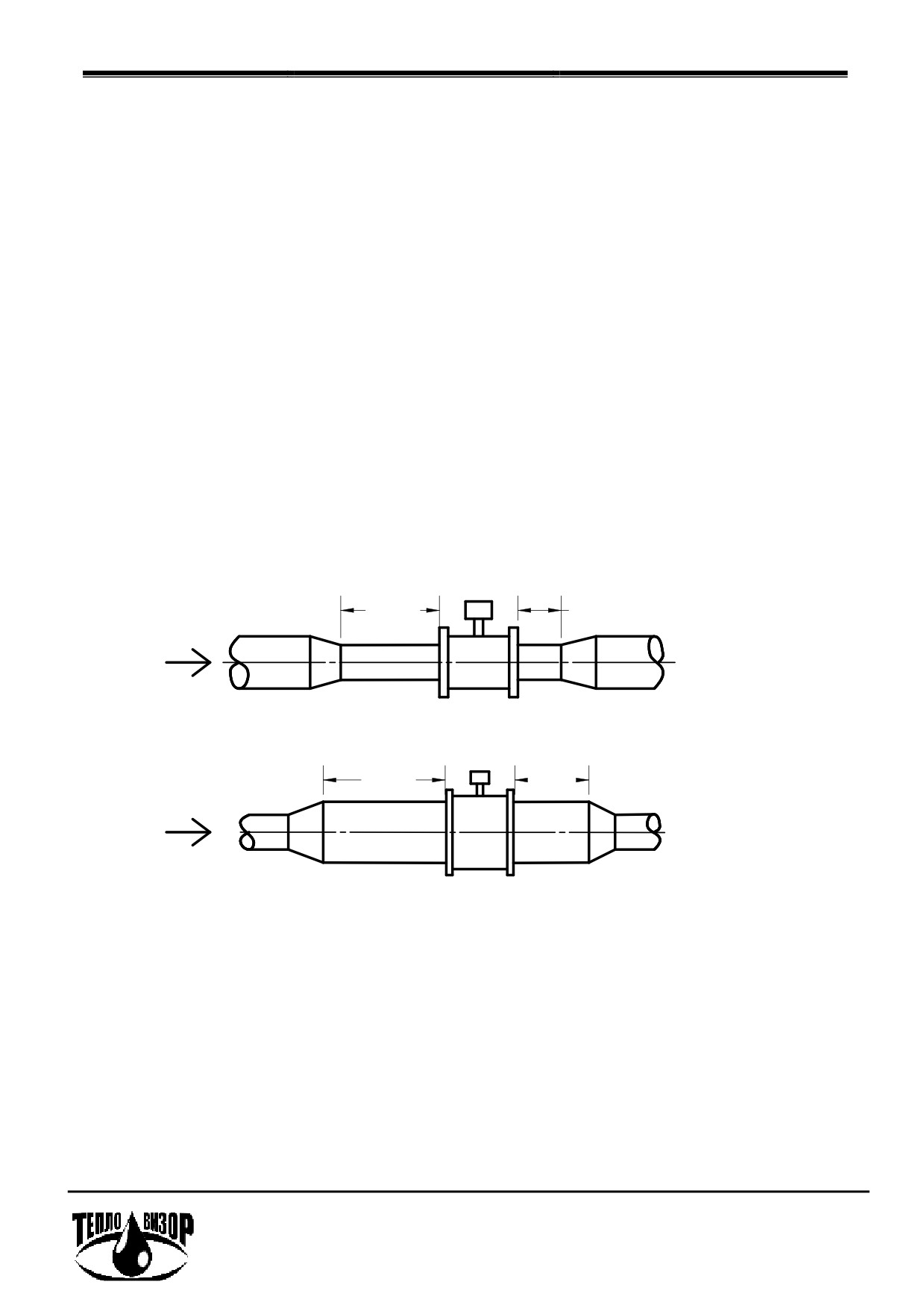

и увеличении протяженности прямолинейных участков трубопровода (см. Рис.5). (в случае

установки патрубков с углом между образующими больше

30°, рекомендуется увеличить

протяженность прямолинейных участков до 7 D_у и 5 D_у, соответственно.

При установке первичного преобразователя необходимо совместить стрелку на корпусе

первичного преобразователя с направлением движения измеряемой среды в трубопроводе.

Наилучшее заполнение всего сечения трубопровода обеспечивается при вертикальном

расположении первичного преобразователя на восходящем участке потока. При возможности

выпадения осадка из измеряемой среды первичный преобразователь также должен

устанавливаться вертикально.

Рекомендуемые минимальные длины прямолинейных участков трубопровода без местных

гидравлических сопротивлений приведены ниже (см. Таблица 8).

В случае отсутствия необходимой протяженности прямолинейных участков трубопровода

или сильно закрученных потоков рекомендуется установка струевыпрямителя, располагаемого на

расстоянии

3 D_у до первичного преобразователя вверх против потока. В этом случае

протяженность прямолинейных участков трубопровода может быть снижена в два раза.

3*Dy

1*Dy

а)

5*Dy

2*Dy

б)

Рис. 5. Установка ППР на трубопроводах с большим и меньшим диаметрами.

2.2.2.6. При наличии в измеряемой среде воздушных пузырей необходимо установить

воздухоотделитель

(воздушный сепаратор, клапан) на расстоянии

3 D_у до первичного

преобразователя вверх по потоку.

2.2.2.7. При монтаже первичных преобразователей следует предусмотреть свободный доступ

к клеммным колодкам, а также возможность открытия крышек их клеммных коробок. Кабели

линий связи должны быть закреплены в непосредственной близости от первичных

преобразователей таким образом, чтобы при конденсации влаги на кабелепроводе она не

попадала внутрь клеммной коробки.

2.2.2.8. При повышенной влажности окружающей среды и/или возможности затопления

места установки первичных преобразователей расхода (колодцы и т.п.) необходимо произвести

- 24 -

герметизацию мест ввода кабелепровода (металлорукава и т.п.) в штуцеры клеммных коробок

первичных преобразователей с помощью термостойкого силиконового герметика (типа "Виксинт"

или аналогичного).

Примечание: При использовании металлорукова требования на герметизацию мест ввода в

штуцеры клеммных коробок являются обязательными в любом случае.

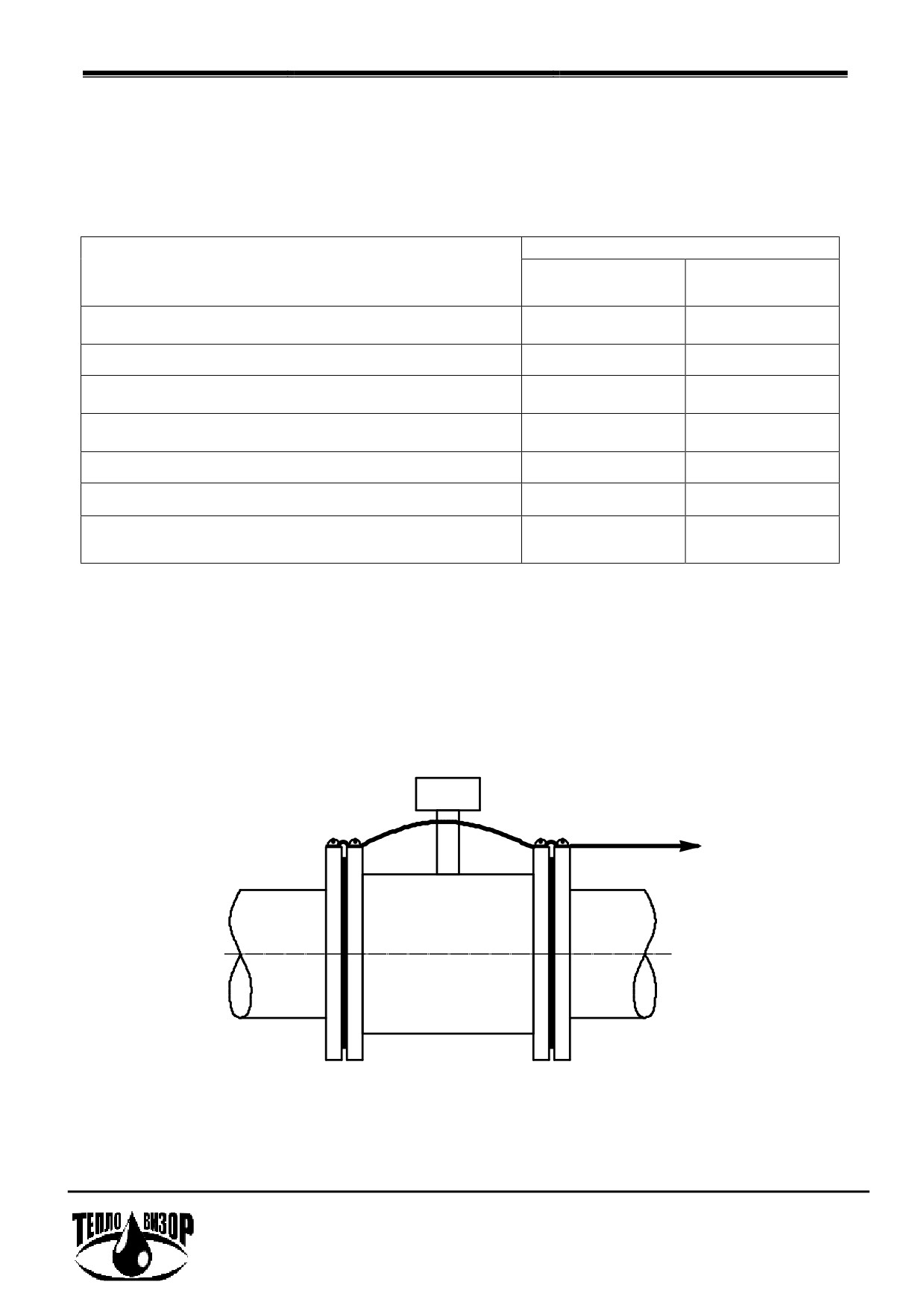

Таблица 8

Длина прямолинейного участка:

Тип гидравлического сопротивления

перед ППР,

после ППР,

n, D_у

Колено с внутренним радиусом равным или

большим 3 D_у

Колено с внутренним радиусом меньшим 3 D_у

Два колена в разных плоскостях с внутренним

радиусом равным или большим 3 D

Два колена в разных плоскостях с внутренним

радиусом меньшим 3 D_у

Полностью открытая задвижка

Частично открытая задвижка, насос

Сифонный ввод (ввод под прямым углом воды с

другой температурой)

2.2.2.9. При возможной вибрации трубопровода в диапазоне частот и амплитуд

(виброускорений), превышающих допускаемые для данного исполнения первичного

преобразователя расхода значения, трубопровод должен быть закреплен на неподвижном

основании до и после места установки первичного преобразователя. Крепление трубопровода

должно быть согласовано с массой первичного преобразователя расхода.

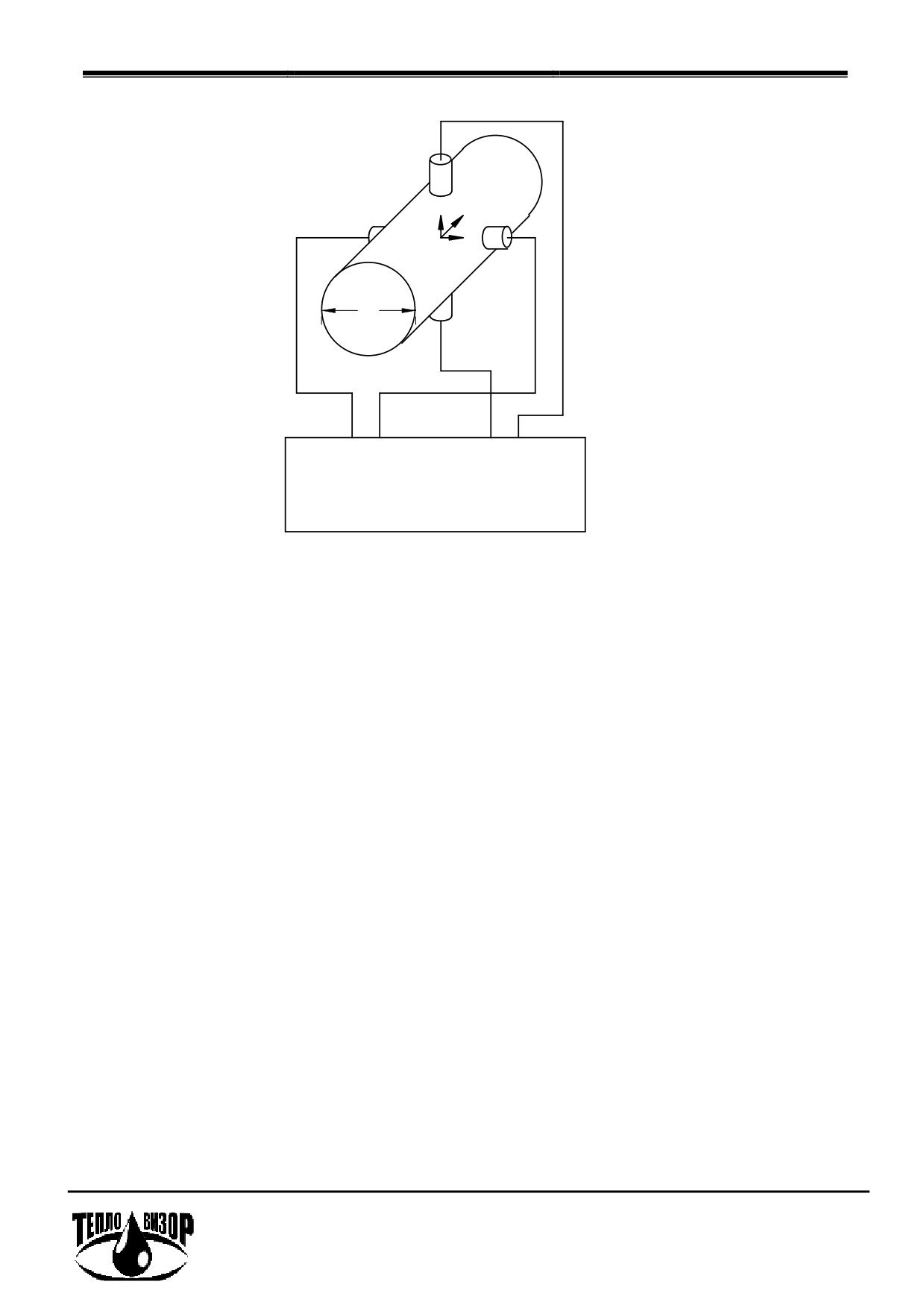

2.2.2.10.Ответные фланцы трубопроводов и направляющие фланцы должны быть надежно

электрически соединены между собой и клеммой

«Земля», расположенной на корпусе

электронного блока, с помощью провода типа ПВ3 с изоляцией желто - зеленого цвета сечением

не менее 2,5 мм² (см. Рис.6).

к клемме "Земля"

электронного блока

Рис. 6

- 25 -

2.2.2.11.При наличии двух и более первичных преобразователей расхода электромагнитного

типа необходимо обеспечить надежное электрическое соединение трубопроводов между собой и

контуром заземления или глухозаземленной нейтралью проводником с сопротивлением не более

0,4 Ом.

2.2.2.12.Корпус электронного блока (корпуса блоков ИВУ и ПНЧ) соединить с контуром

заземления или глухозаземленной нейтралью проводником сечением не менее 2,5 мм².

2.2.3. УСТАНОВКА ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ

2.2.3.1. Термопреобразователи устанавливаются: один на подающем трубопроводе

(для

КТПТР - без маркировки), второй - на обратном (для КТПТР - с маркировкой "А"), третий, при

необходимости,

- на трубопроводе подпитки. Места установки термопреобразователей на

трубопроводах должны располагаться, по возможности, ближе к вводу и выводу трубопровода в

объект, теплопотребление которого измеряется. Варианты установки термопреобразователей на

трубопроводе приведены ниже (см.Приложение 3).

2.2.3.2. Термопреобразователи производят локальное искажение эпюры скорости потока в

трубопроводе, поэтому их рекомендуется устанавливать на расстоянии не ближе 10 D_у выше по

потоку и не ближе 2 D_у ниже по потоку от первичных преобразователей расхода.

2.2.4. УСТАНОВКА ТАХОМЕТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА

2.2.4.1. Монтаж тахометрических преобразователей расхода производится в соответствии с

требованиями эксплуатационной документации на них.

2.2.5. УСТАНОВКА ПРЕОБРАЗОВАТЕЛЕЙ ДАВЛЕНИЯ

2.2.5.1. Монтаж преобразователей давления производится в соответствии с требованиями

эксплуатационной документации на них.

Питание преобразователей давления осуществляется от электронного блока ВИС.Т.

Возможно питание от отдельного блока питания постоянного тока с напряжением

от16 до 42 В.

2.2.6. УСТАНОВКА ЭЛЕКТРОННОГО БЛОКА ВИС.Т

2.2.6.1. Электронный блок ВИС.Т (блоки ПНЧ и ИВУ) (см. Приложение 4) навешивается на

прикрепленную к стене плиту, входящую в комплект поставки (см. Приложение 5).

Примечания:

1. Допускается в качестве защитно-охранного мероприятия при установке

электронного блока ВИС.Т использовать металлический кожух (шкаф), при этом

необходимо соблюдать следующие требования:

2. Для обеспечения стабильного температурного режима работы электронного

блока ВИС.Т поверхности кожуха (шкафа), кроме задней, должны распологаться

на расстоянии не менее 50 мм от соответствующих поверхностей электронного

блока, либо иметь вентиляционные отверстия;

3. Конструкция кожуха

(шкафа) должна обеспечивать свободный доступ к

кабельным вводам и монтажным отсекам электронного блока.

2.2.6.2. При монтаже должны быть обеспечены: доступ к кнопкам управления электронного

блока, размещенным на его передней панели, соединителям и розеткам на клеммной коробке и

удобство наблюдения жидкокристаллического дисплея. Располагать электронный блок по

отношению к источникам света следует таким образом, чтобы естественное или искусственное

освещение обеспечивало надежный отсчет показаний ВИС.Т.

- 26 -

2.2.7. МОНТАЖ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

2.2.7.1. Монтаж электрических цепей ВИС.Т проводить в соответствии со схемами,

приведенными ниже (см. Приложение 6 - Приложение 11).

Расположение контактов в клеммной коробке электронного блока (блоков ПНЧ и ИВУ) и в

клеммной коробке первичного преобразователя расхода показаны ниже (см. Приложение 14).

ВНИМАНИЕ! Подключение электрических цепей к электронному блоку и первичным

преобразователям производить с помощью инструмента WAGO 209 - 130.

ВНИМАНИЕ! Перемычки в клеммной коробке первичного преобразователя расхода в исполнении

Н переключить в положение «РАБОТА» только после заполнения трубопровода

2.2.7.2. Кабели линий связи для соединений ВИС.Т должны прокладываться в заземленных

стальных трубах. Допускается прокладка кабелей в заземленном металлорукаве. Не допускается

прокладка в одной трубе (металлорукаве) кабелей питания индуктора и сигнального кабеля

электродов.

2.2.7.3. Вблизи расположения открытых (без металлических труб или металлорукавов)

линий связи между преобразователями, входящими в состав ВИС.Т, и электронным блоком не

допускается наличие кабелей и электротехнических устройств, создающих электромагнитные

поля частотой 50 Гц и напряженностью более 40 А/м.

2.2.7.4. Кабели линий связи должны быть закреплены в непосредственной близости от

корпуса электронного блока ВИС.Т. Корпус электронного блока необходимо заземлить

(занулить).

2.2.7.5. Линии связи между первичными электромагнитными преобразователями расхода и

электронным блоком ВИС.Т проводить следующими кабелями:

а) цепи питания индукторов и преобразователей давления - кабелем типа КИПЭВ

Nх2х0,60, КИПЭП Nх2х0,60, КММ 2х0,35; КУПР 2х0,35 или аналогичным

экранированным кабелем с сечением жил по меди не менее 0,35 мм², или кабелем

ШВСП 2x0,35;

б) линии связи с электродов - кабелем типа КИПЭВ 1х2х0,60, КИПЭП 1х2х0,60,

КММ 2x0,35, ПЧВС 2х0,35, ШВЧИ 2х0,12 или аналогичным экранированным

кабелем с двумя перевитыми проводами и шагом скрутки не более 50 мм (витой

парой), с внутренней изоляцией проводников из фторопласта, полиэтилена или

полипропилена. Не рекомендуется использование кабелей с внутренней изоляцией

проводников из поливинилхлорида. Сечение жил кабеля по меди не менее

0,12 мм2 (рекомендуется сечение 0,2 или 0,35 мм²);

в) термопреобразователи сопротивления подключаются к электронному блоку с

помощью кабеля типа КММ 4х0,35; КИПЭП

2х2х0,60; КИПЭВ

2х2х0,60;

КУПР 4х0,5; РПШ 4х0,5; СПОВ 4х0,5; КМПВ 4х0,5 или аналогичных.

2.2.7.6. Линию связи между блоками ПНЧ и ИВУ проводить следующими кабелями:

а) сигнальные цепи - кабелем типа МКШ2х0,35; КММ2х0,35;

б) цепи питания при длине линии связи менее 100 м - кабелем типа МКШ 2х0,35;

МКШ 3х0,35; КММ 2х0,35;

в) цепи питания при длине линии связи от 100 м до 300 м - кабелем типа МКШ

2х0,75; МКШ 3х0,75;

г) допускается прокладка цепей питания и сигнальных цепей одним кабелем,

например МКШ 5х0,35 при длине линии связи менее 100 м и МКШ 5х0,75 при

длине линии вязи от 100 м до 300 м.

- 27 -

2.2.7.7. Линию связи между импульсным выходом тахометрического преобразователя

расхода (водосчетчика) и электронным блоком ВИС.Т проводить кабелем типа КММ 2х0,35 или

аналогичным экранированным кабелем с сечением жил по меди не менее 0,35 мм².

2.2.7.8. Подключение ВИС.Т к сети переменного тока производится кабелем типа

ПВС 3х0,75 или аналогичным с сечением жил по меди не менее 0,75 мм².

ПРИМЕЧАНИЕ: Рекомендуется производить подключение к сети переменнного тока через

автоматический выключатель типа АВ47

29 с номинальным током

отключения не менее

1 А, характеристика защитного отключения по

ГОСТ 50345 - тип C или D.

2.2.8. ПОДКЛЮЧЕНИЕ ПРИНТЕРА, МОДЕМА, ИНТЕРФЕЙСА RS-485,

ETHERNET, HART И ВНЕШНЕГО АНТЕННОГО КОМПЛЕКСА

2.2.8.1. Электронный блок ВИС.Т имеет два интерфейсных paзъемa "ПРИНТЕР" и

"МОДЕМ".

Paзъем "ПРИНТЕР" пpеднaзнaчен для непосредственного (без использования кaких-либо

промежуточных устройств) вывода инфоpмaции на пpинтеp.

Разъем "МОДЕМ" пpеднaзнaчен для вывода инфоpмaции на компьютер, модем или адаптер

переноса данных.

Соединение с компьютером производится с помощью нуль-модемного кабеля типа DB9F-

DB9F.

Соединение с модемом - модемным кабелем типа DB9F-DB9M.

Соединение с принтером электронного блока ВИС.Т без сменного модуля интерфейса

производится с помощью модемного кабеля типа DB9F - DB25M.

Соединение с принтером электронного блока ВИС.Т со сменным модулем интерфейса

производится с помощью принтерного кабеля типа DB9F-DB25M.

Схемы подключения приведены в приложении 12

Схемы распайки кабелей - в приложении 13.

Удаленные пpинтеp и модем подключаются к ВИС.Т через линию связи, выполненную

медным проводом типа КММ 2¥0,35 или аналогичным. Длина линии связи между ВИС.Т и

пpинтеpом, a также между ВИС.Т и компьютером (модемом) - не более 1000 м.

ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ ПРИНТЕРА К ЭЛЕКТРОННОМУ БЛОКУ ПРОИЗВОДИТЬ В СЛЕДУЮЩЕЙ

ПОСЛЕДОВАТЕЛЬНОСТИ:

1. СОЕДИНИТЬ РАЗЪЕМ RS-232C ПРИНТЕРА С РАЗЪЕМОМ "ПРИНТЕР" НА ЛИЦЕВОЙ

ПАНЕЛИ ЭЛЕКТРОННОГО БЛОКА ИЛИ С КЛЕММНЫМ СОЕДИНИТЕЛЕМ "ПРИНТЕР"

КЛЕММНОЙ КОРОБКИ ЭЛЕКТРОННОГО БЛОКА.

2. СОЕДИНИТЬ РАЗЪЕМ "СЕТЬ" ПРИНТЕРА С РАЗЪЕМОМ "СЕТЬ" ЭЛКТРОННОГО БЛОКА.

3. УСТАНОВИТЬ ПЕРЕКЛЮЧАТЕЛЬ "СЕТЬ" ПРИНТЕРА В ПОЛОЖЕНИЕ "ВКЛ".

2.2.8.2. Схема подключения принтера и модема приведена ниже (см. Приложение 12).

2.2.8.3. Рекомендуемый тип принтера - EPSON-LX300+. При использовании указанного

принтера он должен быть запрограммирован по инструкции, приведенной ниже

(см.

Приложение 15).

2.2.8.4. Подключение интерфейса RS-485 производится проводом типа КММ 2х0,35 или

аналогичным. Схема подключения приведена ниже (см. Приложение 12).

- 28 -

2.2.8.5. Выходной кодовый сигнал RS - 232C снимается с выхода электронного блока ВИС.Т

по двухпроводной линии связи, выполненной витой парой в экране (например, TPS type2);

сечение жил кабеля - от 0,2 до 0,35 мм²; сопротивление нагрузки должно быть не менее 10 кОм,

емкость - не более 1000 пФ. Схема подключения приведена ниже (см. Приложение 12).

2.2.8.6. Подключение электронного блока ВИС.Т с помощью Ethernet показано ниже (см.

Приложение 12). Подключение к персональному компьютеру производится

«нуль хабным»

кабелем (стандарт IEEE 802.3); сетевое подключение- «хабным» кабелем (стандарт IEEE 802.3).

Линии связи выполнять кабелем UTP cat.5 (неэкранированные витые пары).

2.2.8.7. Схема подключения внешнего антенного комплекса к встроенному в электронный

блок ВИС.Т GSM-модему приведена ниже (см. Приложение 12).

Антенный комплекс может быть закреплен на стене как внутри помещения, так и с внешней

стороны. Для этого кронштейн устройства для крепления и настройки необходимо прикрепить к

стене с помощью шурупов. Если крыша дома покрыта не металлом, антенный комплекс можно

крепить к балке или стропилам чердачного помещения.

ВНИМАНИЕ! ПОСЛЕ УСТАНОВКИ АНТЕННЫ В ЗОНЕ УВЕРЕННОГО ПРИЕМА (СМ. ПРИМЕЧАНИЕ)

НЕОБХОДИМО:

1. ПОДКЛЮЧИТЬ ВЧ РАЗЪЕМ СОЕДИНИТЕЛЬНОГО ВЧ КАБЕЛЯ К ВЧ РАЗЪЕМУ АНТЕННЫ И

АККУРАТНО ПРОЛОЖИТЬ ВЧ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДО МЕСТА УСТАНОВКИ

ЭЛЕКТРОННОГО БЛОКА ВИС.Т С МИНИМАЛЬНЫМ КОЛИЧЕСТВОМ ИЗГИБОВ (РАДИУС

ИЗГИБА ДОЛЖЕН БЫТЬ НЕ МЕНЕЕ

200ММ). ПРИ УСТАНОВКЕ АНТЕННЫ НА УЛИЦЕ

НЕОБХОДИМО ПРОИЗВЕСТИ ГЕРМЕТИЗАЦИЮ ВЧ РАЗЪЕМОВ.

2. ОТКЛЮЧИТЬ ВЧ РАЗЪЕМ ВСТРОЕННОЙ АНТЕННЫ ОТ ВЧ РАЗЪЕМА GSM-МОДЕМА

ЭЛЕКТРОННОГО БЛОКА ВИС.Т И ПОДКЛЮЧИТЬ ВЧ РАЗЪЕМ СОЕДИНИТЕЛЬНОГО ВЧ

КАБЕЛЯ.

3. ИСПОЛЬЗУЯ ЭЛЕМЕНТЫ РЕГУЛИРОВКИ АНТЕННЫ В ГОРИЗОНТАЛЬНОЙ И ВЕРТИКАЛЬНОЙ

ПЛОСКОСТЯХ , ПРОИЗВЕСТИ НАСТРОЙКУ АНТЕННОГО КОМПЛЕКСА В НАПРАВЛЕНИИ НА

БЛИЖАЙШУЮ БАЗОВУЮ СТАНЦИЮ ВАШЕГО ОПЕРАТОРА СОТОВОЙ СВЯЗИ.

ПРИМЕЧАНИЕ.

ДЛЯ ПОИСКА ОПТИМАЛЬНОГО МЕСТА РАСПОЛОЖЕНИЯ АНТЕННЫ И

ПРОГНОЗИРОВАНИЯ КАЧЕСТВА ПЕРЕДАЧИ МОЖНО ИСПОЛЬЗОВАТЬ ТЕЛЕФОН СТАНДАРТА GSM,

ПОДКЛЮЧЕННЫЙ К ОПЕРАТОРУ СВЯЗИ, УСЛУГИ КОТОРОГО ПРЕДПОЛАГАЕТСЯ ИСПОЛЬЗОВАТЬ ДЛЯ

ПЕРЕДАЧИ ДАННЫХ. ЕСЛИ УРОВЕНЬ СИГНАЛА ПО ГИСТОГРАММЕ, ВЫВОДИМОЙ НА ТАБЛО

ТЕЛЕФОНА, НАХОДИТСЯ В РАЙОНЕ ПОЛОВИНЫ ШКАЛЫ - МОЖНО ОЖИДАТЬ ПРИЕМЛЕМОГО

КАЧЕСТВА ПЕРЕДАЧИ ДАННЫХ.

2.2.8.8.

Эксплуатация электронного блока ВИС.Т со встроенным модулем МТ9g

производится в соответствии с Руководствами

«МТ9g

(версия

2) встроенный модем

теплосчетчика ВИС.Т. Руководство пользователя» и

«МТ9. Интеллектуальный модем для

индустриальных применений. Руководство пользователя».

2.2.8.9 Подключение электронного блока ВИС.Т с помощью HART показано ниже (см.

приложение 12). Линии связи выполнять кабелем КИПЭП 1х2х0,60 (экранированная витая пара).

Экран кабеля заземлять со стороны управляющего устройства.

- 29 -

2.3. ПОРЯДОК РАБОТЫ

2.3.1. ОБЩИЕ ПОЛОЖЕНИЯ

2.3.1.1. ВИС.Т позволяет:

- обслуживание от 1 до 3 независимых теплосистем (виртуальных приборов) любого типа

и конфигурации (от 0 до 3 расходомеров, термопреобразователей, датчиков давления в

каждой), в том числе системы с совместным использованием отдельных расходомеров /

термопреобразователей / датчиков давления.

- производить коррекцию астрономического времени приборных часов для различных

часовых поясов.

- осуществлять индикацию на встроенном жидкокристаллическом дисплее всех

измеряемых, вычисляемых и сохраняемых в архиве параметров.

- выводить на встроенный жидкокристаллический дисплей диагностическую и

вспомогательную информацию (в том числе текущего астрономического времени).

- производить накопление во встроенном архиве произвольного набора параметров из

числа измеряемых ВИС.Т, а также астрономического времени. Емкость архива может

быть выбрана в пределах от 1 до 45 суток.

выводить текущую и архивную информацию на принтер в виде информационных

протоколов (суточных или часовых), модем, адаптер переноса данных, компьютер или

локальную сеть.

2.3.2. ПОДГОТОВКА К РАБОТЕ

2.3.2.1. Заполнить трубопровод измеряемой средой, включить питание ВИС.Т. Убедиться в

наличии индикации на передней панели электронного блока. Выдержать ВИС.Т во включенном

состоянии не менее 30 мин.

2.3.3. УПРАВЛЕНИЕ ТЕПЛОСЧЕТЧИКОМ ВИС.Т (СИСТЕМА МЕНЮ)

2.3.3.1. Просмотр зарегистрированной и вычисленной

информации всех видов, а также выполнение всех прочих

операций работы с ВИС.Т, осуществляется посредством

системы меню.

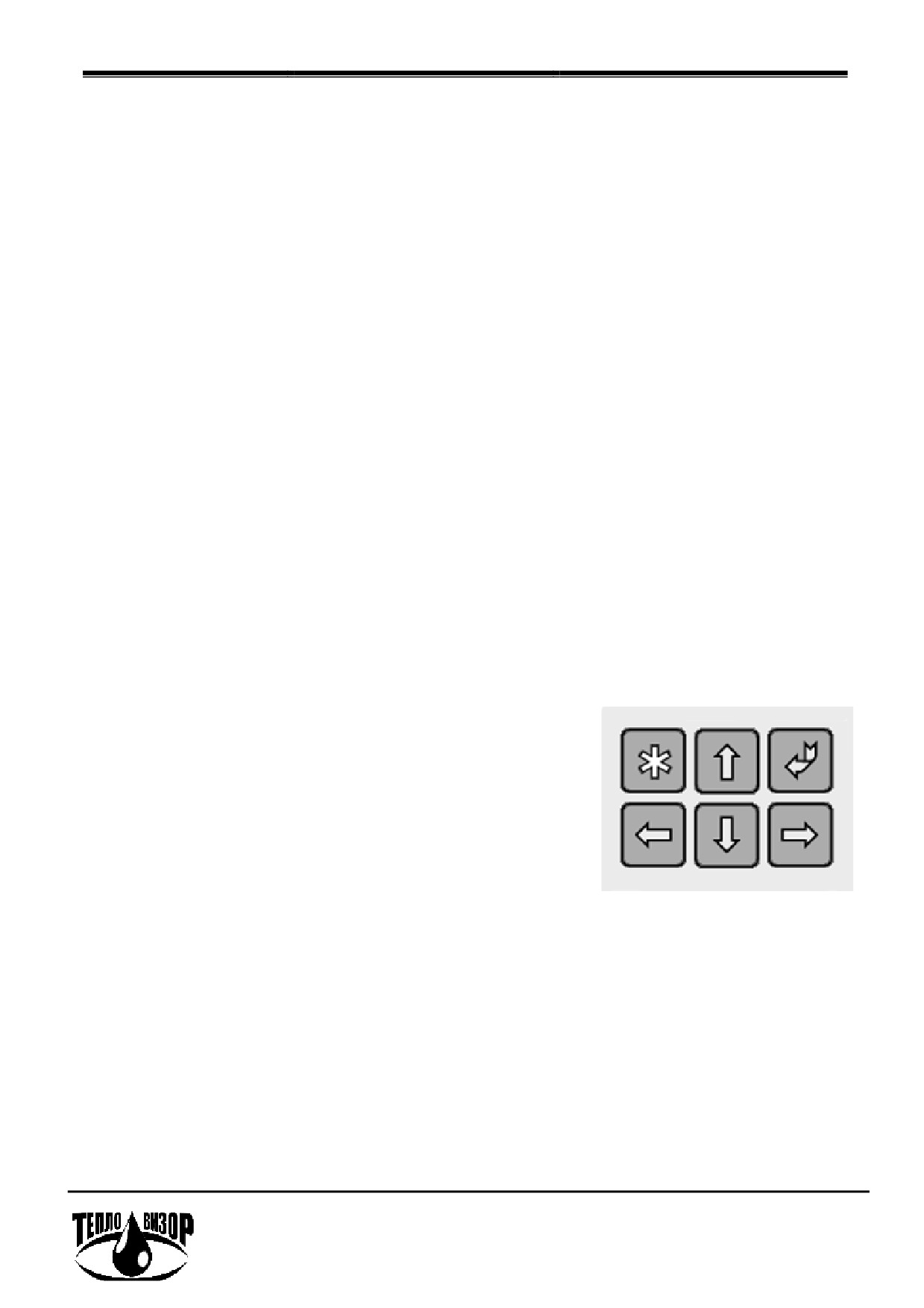

2.3.3.2. Для пользования меню на передней панели

электронного блока расположены шесть управляющих кнопок,

обозначаемые в дальнейшем '‹ ', 'æ ' , 'ˆ ', 'ï ', 'ò' и ' '.

2.3.3.3. Кнопка 'ˆ ' (ввод) предназначена для выполнения

действий, соответствующих выбранному пункту меню или

выхода в меню из текущего выполняющегося действия.

2.3.3.4. Кнопка '‹ ' во всех режимах работы ВИС.Т выполняет единственную функцию и

предназначена для выбора одной из независимых теплосистем, обслуживаемых ВИС.Т

(виртуальных приборов). Выбор осуществляется циклическим переключением между

теплосистемами.

2.3.3.5. Кнопки 'æ' , 'ï ', 'ò' и ' ' предназначены для перемещения по пунктам меню, и

перебора индицируемых параметров, а также выполнения некоторых других функций, зависящих

от текущего режима работы ВИС.Т.

2.3.3.6. Для

представления пользовательской информации ВИС.Т оборудован

четырехстрочным жидкокристаллическим дисплеем с автоматической подсветкой для работы в

темных помещениях. Нижняя строка жидкокристаллического дисплея является статусной, в ней

- 30 -

содержатся сведения о наименовании текущего виртуального прибора, к которому относится

текущая индицируемая информация (например, температура в подающем трубопроводе). Здесь

же отображается текущее астрономическое время, заменяющееся при наличии неисправностей в

работе текущего виртуального прибора сообщением об аварии. Мигающий в нижней строке

символ 'Ê' (колокольчик) означает наличие ошибки в работе одного из виртуальных приборов, за

исключением текущего.

Q т е п

0 .

- Н а р а б о т к а

[ ч

]

t н а р

0 .

В е н т и л я ц и я

Q т е п

0 .

- Н а р а б о т к а

[ ч

]

t н а р

0 .

В е н т и л я ц и я

= А В А Р И Я =

Q т е п

0 .

- Н а р а б о т к а

[ ч

]

t н а р

0 .

В е н т и л я ц и я Ê1 2

2.3.3.7. Разнообразные функции ВИС.Т доступны пользователю через систему его экранного

меню. Определить, что ВИС.Т в настоящее время находится в режиме индикации меню, можно по

наличию в правом верхнем углу жидкокристаллического дисплея одиночного символа ‘M’. Если

символ ‘M’ на экране отсутствует, выйти в меню из текущей выполняющейся функции можно

однократным нажатием 'ˆ ' (При выключенной подсветке нажатие любой клавиши приведет лишь

к ее включению. Нажмите клавишу еще раз.).

И Н Д И К А Ц И Я

►

Г л а в н а я

◄

П о в е р к а

Г В С

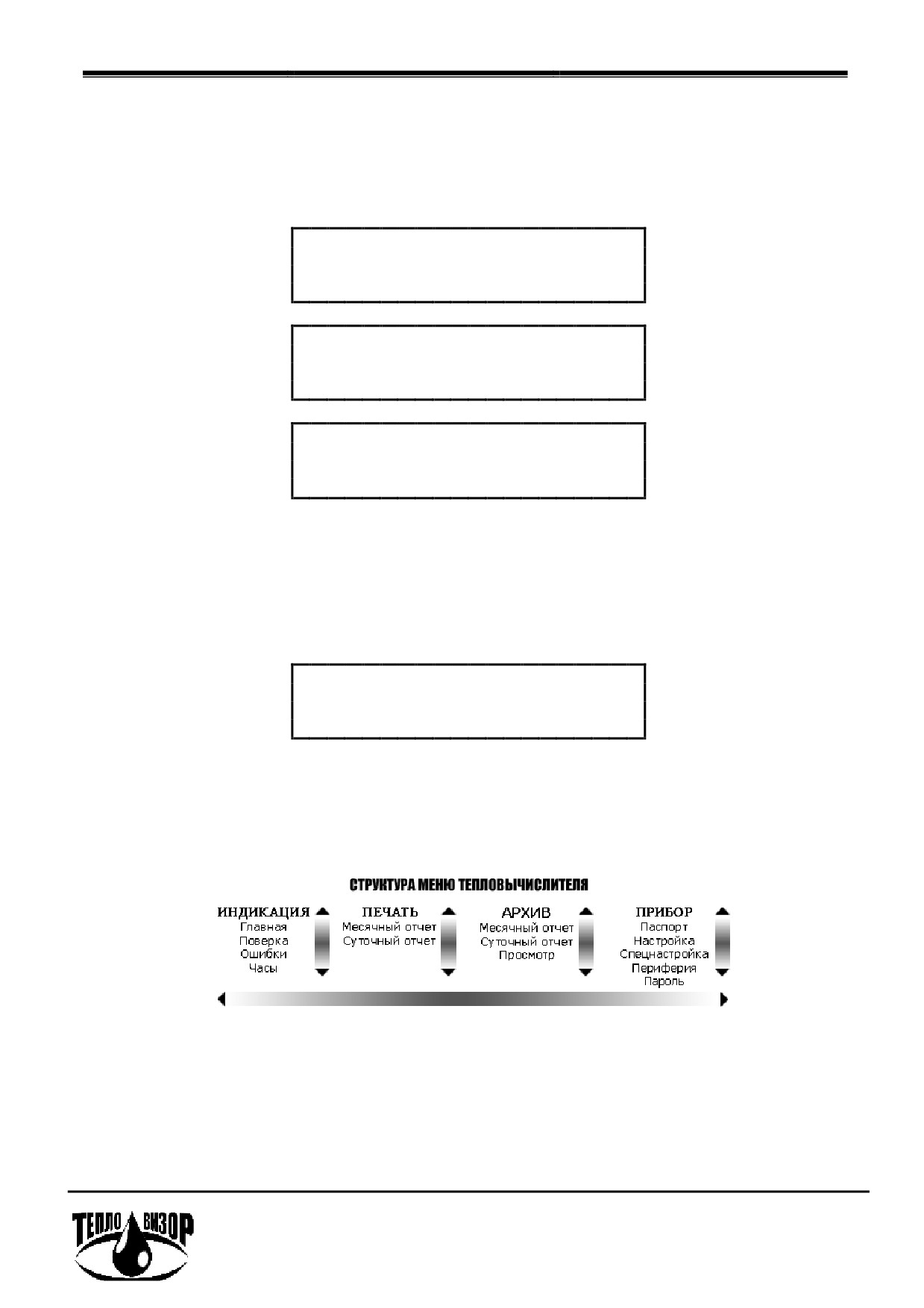

Пункты меню ВИС.Т организованы в четыре функциональные группы по виду выполняемых

задач.

(см. рисунок). Переключение между функциональными группами осуществляется

клавишами 'ï ' и ' ' по замкнутому циклу. Выбор пункта меню в группе осуществляется

клавишами 'æ ' и 'ò '. Название выбранного пункта меню выделяется курсорными стрелками слева

и справа.

Для выполнения действий, соответствующих выбранному пункту меню следует однократно

нажать клавишу 'ˆ ' (“войти” в пункт меню). Порядок работы с ВИС.Т во время выполнения

различных операций рассмотрен в отдельном подразделе.

- 31 -

2.3.4. ОСНОВНЫЕ ОПЕРАЦИИ ПРИ РАБОТЕ С ВИС.Т

2.3.4.1. ВКЛЮЧЕНИЕ ТЕПЛОСЧЕТЧИКА ВИС.Т

В начальный момент после включения питания ВИС.Т входит в режим подготовки к работе.

При этом на жидкокристаллическом дисплее присутствует картинка вида

H Y D R A ' C e n t u r y '

H C - A - 1 .

0 b

█ █ █ █ █ █ █

5 %

П о д г о т о в к а к р а б о т е

В случае продолжительного нахождения ВИС.Т в выключенном состоянии, подготовка к

работе может занять некоторое время. В этом случае в третьей строке жидкокристаллического

дисплея присутствует индикатор хода подготовки к работе (см. рисунок выше). После выхода из

режима подготовки к работе ВИС.Т производит инициализацию подключенного модема (если

модем указан как подключенное устройство, см. п. 2.3.5.4.4) и возвращается в тот режим

индикации, в котором он находился в момент отключения питания.

2.3.4.2. ПРОСМОТР ИЗМЕРЯЕМЫХ И РАСЧЕТНЫХ ВЕЛИЧИН

ВИС.Т позволяет осуществлять просмотр измеряемых и расчетных величин на встроенном

жидкокристаллическом дисплее. Просмотр выполняется при помощи пунктов меню

"ИНДИКАЦИЯ-Главная" и "ИНДИКАЦИЯ-Поверка". В зависимости от типа теплосистемы

(виртуального прибора) отдельные величины могут отсутствовать.

Значения параметров, являющихся константами в текущей теплосистеме, индицируются с

дополнительным символом

‘c’ после значения. В случаях, когда параметр-константа

автоматически изменяет свое значение в зависимости от режима работы зима/лето, вместо ‘c’

индицируется символ ‘з’ для зимнего режима работы или ‘л’ для летнего.

- Т е м п е р а т у р а

[

° C

]

T п о д

2 .

T о б р

0 .

0 c

О т о п л е н и е

В пункте меню "ИНДИКАЦИЯ-Главная" доступны следующие величины

(просмотр

осуществляется кнопками 'æ ' и 'ò '):

- текущее значение массового расхода теплоносителя по подающему трубопроводу для
