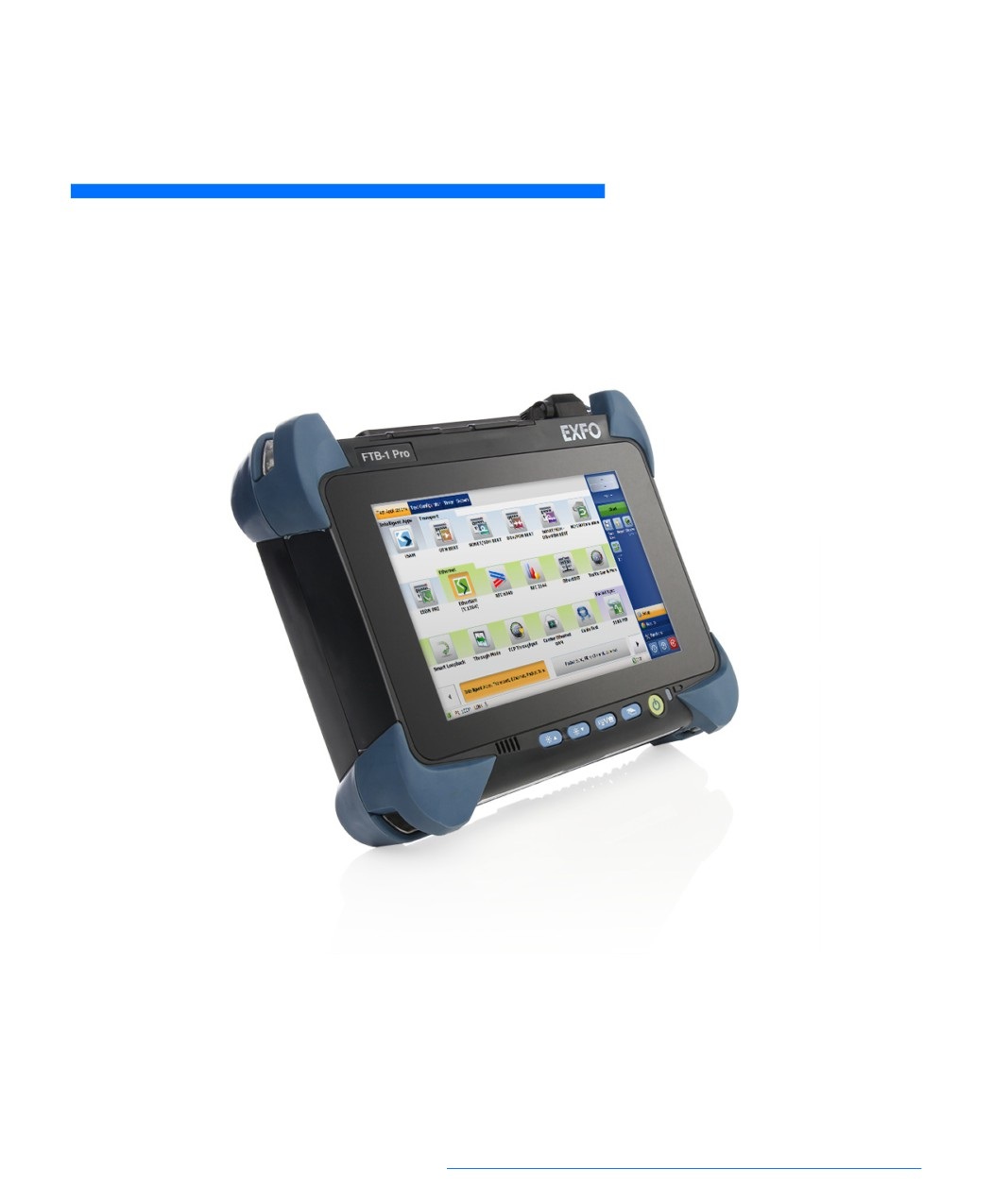

FTB-1v2 и FTB-1v2 Pro. Руководство пользователя - часть 1
Руководство пользователя
Cодержание
Информация о сертификации
vi
1
Общие сведения об устройстве FTB-1v2 и FTB-1v2 Pro
1
Основные функции
1
Описание светодиодных индикаторов
6
Описание кнопок управления функциями
9
Источники питания
11
Управление скоростью автоматического вентилятора
12
Компоненты программного обеспечения для вашего устройства
12
Регистрация изделия
12
Условные обозначения
14
2
Информация о безопасности
15
Другие символы безопасности на вашем устройстве
16
Информация по защите от лазерного излучения
17
Информация по электробезопасности
18
3
Начало работы с устройством
23
Подсоединение и извлечение тестовых модулей
23
Расположение устройства
28
Включение устройства
29
Выключение устройства
29
Настройка устройства при первом запуске
35
Запуск и выход из Mini Toolbox X
37
Запуск приложений модуля
38
Использование экранной (виртуальной) клавиатуры
39
Работа с Windows 8.1 Pro или Windows Embedded 8 Standard
40
Щелчок правой кнопкой мыши на сенсорном экране
42
Установка или обновление приложений
43
Включение параметров программного обеспечения
46
Установка на устройство ПО сторонних производителей
51
Защита устройства с помощью антивирусного программного обеспечения
51
Защита устройства с помощью кенсингтонского замка
52
Использование клавиатуры, мыши и прочих устройств USB
53
Подключение и извлечение карт памяти microSD
55
Использование устройств Bluetooth
59
iii
4
Настройка FTB-1v2 и FTB-1v2 Pro
61
Настройка яркости
61
Регулировка громкости динамика и микрофона
62
Индивидуальная настройка функции правого щелчка
68
Включение или отключение автоматического входа в систему
72
Выбор приложений при запуске
77
Настройка сетевых принтеров
79
Выбор языка интерфейса
81
Настройка форматов даты и времени
92
Настройка даты, времени и часового пояса
94
Настройка параметров управления питанием
95
Настройка поведения Mini Toolbox X
105
Настройка параметров Интернета
107
Настройка параметров с помощью центра мобильности Windows
109
Настройка других параметров
110
5
Работа с устройством
111
Печать документов
111
Просмотр файлов PDF
113
Создание снимков экрана
114
Просмотр интернет-страниц
115
Доступ к Интернету с помощью ключа-модема USB 3G
116
Управление Избранным
118
Использование калькулятора
126
Использование текстового редактора
126
Доступ к другим программным средствам
127
6
Использование дополнительного встраиваемого измерителя
мощности и дефектоскопа
129
7
Проверка волокон с помощью датчика
131
8
Управление данными
133
Просмотр дискового пространства и управление файлами
134
Передача данных по Bluetooth
136
Подключение к беспроводной сети
145
Использование USB с адаптером RS-232
147
Освобождение дискового пространства с помощью утилиты «Очистка диска»
153
Включение или отключение беспроводной связи
157
Подключение устройства к VPN
161
iv
9
Удаленное управление устройством
171
Работа с удаленным рабочим столом
173
Работа с VNC
184
Добавление исключений в брандмауэр
192
10
Тестирование сетевых соединений
197
Выполнение проверки связи
197
Выполнение трассировки маршрута
200
Экспорт результатов
203
11
Техническое обслуживание
205
Очистка портов детектора
206
Очистка разъемов типа VFL
207
Очистка сенсорного экрана
208
Перезарядка батареи
208
Замена батареи
211
Установка и извлечение измерителя мощности и дефектоскопа
218
Управление обновлениями Windows
226
Переработка и утилизация (только для стран Европейского Союза)
228
12
Поиск и устранение неисправностей
229
Решение типичных проблем
229
Восстановление нормальной работы устройства
234
Доступ к документации онлайн
253
Обращение в группу технической поддержки
255
Просмотр информации о системе
256
Получение информации о сетевых интерфейсах
259
Транспортировка
264
13
Гарантия
265
Общие сведения
265
Ответственность
265
Исключения
266
Сертификация
266
Обслуживание и ремонт
267
EXFO Сервисные центры по всему миру
269
A
Технические характеристики
271
Указатель
273
v
Информация о сертификации
Информация о сертификации
Нормативно-правовой акт региона Северной
Америки
Данное устройство сертифицировано агентством, рекомендованным в
США и Канаде. Оно было оценено согласно соответствующим
одобренным стандартам по безопасности изделий, действующим в
США и Канаде.
Электронное оборудование для проверки и измерений не подпадает
под требования FCC (часть 15, подраздел B) в США и требования IC
(ICES 003) в Канаде. Несмотря на это, компания EXFO Inc. прилагает
усилия к тому, чтобы ее продукция соответствовала применимым
стандартам.
Ограничения, устанавливаемые соответствующими стандартами,
имеют целью обеспечить надлежащую защиту от нежелательных
радиопомех при работе оборудования в промышленных условиях.
Данное оборудование генерирует, использует и может излучать
электромагнитные волны радиочастотного диапазона. Если
оборудование установлено и используется с нарушением требований
данного руководства, оно может стать источником радиопомех.
Использование данного оборудования в жилых районах может стать
вероятной причиной радиопомех, в этом случае пользователь обязан
устранить причину радиопомех за свой счет.
Изменения, не одобренные изготовителем, могут лишить пользователя
права на эксплуатацию оборудования.
Примечание:Такая информация, как номера Федеральной комиссии по связи США
(FCC) и Министерства промышленности Канады (IC) доступна
непосредственно в Mini Toolbox X. На панели кнопок нажмите
и
выберите вкладку Платформа. Номера перечислены в Сведения о
стандартах.
vi
Информация о сертификации
Если вы приобрели функцию Wi-Fi и Bluetooth, ваше устройство
поставляется в комплекте с внутренним беспроводным модулем и
антенной, к которым применяется следующая информация.
Данное оборудование прошло испытания и признано
соответствующим ограничениям для цифровых устройств класса A
в части 15 Правил FCC. Данное устройство должно работать с
соблюдением двух условий: (1) устройство не должно быть
источником вредных помех; и (2) устройство должно выдерживать
любые помехи, в том числе те, которые могут стать причиной его
неправильной работы.
Данное устройство соответствует спецификации RSS Правил
Министерства промышленности Канады Данное устройство должно
работать с соблюдением двух условий: (1) устройство не должно
быть источником вредных помех; и (2) устройство должно
выдерживать любые помехи, в том числе те, которые могут стать
причиной его неправильной работы.
Данное оборудование соответствует ограничениям
радиочастотного излучения США/Канады, установленным для
неконтролируемых сред, и пригодно к использованию в
соответствии с описанием, приведенным в данной документации
пользователя. Добиться снижения дополнительного воздействия
радиочастотного излучения электромагнитного излучения можно,
если держать устройство как можно дальше от тела пользователя.
Данное устройство не содержит обслуживаемых пользователем
компонентов. Любые несанкционированные изменения изделия
или его доработки ведут к аннулированию гарантии и всех
применимых нормативных сертификатов и аттестаций.
vii
Информация о сертификации
Заявление о соответствии стандартам ЕС
Внимание! Данное устройство является изделием класса A. В бытовых
условиях данное устройство может вызывать радиопомехи, в этом
случае пользователь должен самостоятельно принять надлежащие
меры.
Данным документом корпорация EXFO заявляет, что
радиооборудование класса «Широкополосная передача данных»
находится в полном соответствии с Директивой 2014/53/EU.
Электронная версия полной декларации о соответствии для вашего
продукта доступна на сайте www.exfo.com. Смотрите страницу
продукта на сайте для получения подробной информации.
Информация о частотном диапазоне Bluetooth и Wi-Fi:
Bluetooth: между частотами 2400,0-2483,5 МГц.
Обычная выходная мощность: 4,0 дБм.
Wi-Fi: между частотами 2400,0-2483,5 МГц.
Максимальная выходная мощность: 16,0 дБм.
Wi-Fi: Между частотами 5150,0-5825,0 МГц.
Максимальная выходная мощность: 12,0 дБм.
Данное устройство является широкополосной системой передачи
данных (приемопередатчиком) мощностью 2,4 ГГц и 5 ГГц,
предназначенным для использования во всех странах — членах ЕС и
ЕАСТ, за исключением Франции и Италии, где действуют ограничения
на использование.
В Италии: чтобы получить разрешение на использование устройства с
целью создания внешних радиоканалов и/или предоставления доступа
к телекоммуникациям и/или сетевым услугам, конечный пользователь
должен подать заявку на лицензию в государственные органы по
надзору в сфере связи.
viii
Информация о сертификации
Данное устройство не может быть использовано для создания
радиоканалов во Франции, а в некоторых регионах выходная мощность
радиочастот может быть ограничена до 10 мВт ЭИИМ в частотном
диапазоне 2454-2483,5 МГц. Более подробную информацию конечные
пользователи могут получить в государственных органах по надзору в
сфере связи во Франции.
ix
1
Общие сведения об устройстве
Примечание:В настоящей документации слова «касание» и «двойное касание»
(применительно к использованию сенсорного экрана) заменяют собой
слова «щелчок» и «двойной щелчок».
Примечание:Многие иллюстрации, демонстрирующие функции Windows, были
сделаны с помощью Windows 8.1 Pro. Именно поэтому в зависимости
от приобретенной вами модели внешний вид приложений может слегка
отличаться от изображений, представленных в этой документации.
Основные функции
Это устройство оснащено следующим оборудованием.
Цветной емкостный сенсорный экран с диагональю 8 дюймов
(дополнительно предлагаются ЖК-дисплей и сенсорный экран,
оптимизированные для работы вне помещений)
Два хост-порта USB 2.0 и один хост-порт USB 3.0
Разъем Ethernet (10/100/1000 Base-T)
Разъем для наушников/микрофона (для наушников, оснащенных
микрофоном)
Слот для карты памяти MicroSD, что обеспечивает увеличение
объема памяти
Дополнительные модули Wi-Fi и Bluetooth
Дополнительные встроенный измеритель мощности и дефектоскоп
Операционная система Windows 8.1 Pro (FTB-1v2 Pro)/Windows
Embedded 8 Standard (FTB-1v2)
Многозадачный режим работы
Удаленный доступ к устройству (с помощью VNC или удаленного
рабочего стола).
Непосредственный доступ к Интернету с вашего устройства
1
Общие сведения об устройстве FTB-1v2 и FTB-1v2 Pro
Основные функции
Возможность создания снимков экрана
Средство просмотра файлов PDF, установленное на вашем
устройстве
Простой способ передачи файлов и папок на внешнее
запоминающее устройство
Легкое обновление программного обеспечения
Передняя
Сенсорный экран
сторона
Встроенный
Индикатор
динамик
батареи
Кнопки регулирования
Кнопка включения/выключения
яркости экрана
(также служит индикатором
электропитания)
Клавиатура/
Кнопка переключения программ
кнопка для создания снимков экрана
2
Общие сведения об устройстве FTB-1v2 и FTB-1v2 Pro
Основные функции
Сверху
Встроенный измеритель мощности и
дефектоскоп (дополнительное
оборудование)
Модуль
Разъем для наушников/микрофона
Порт детектора измерителя
(для любых доступных в продаже
мощности
стереонаушников с микрофоном и
коннектором 3,5 мм)
Гнездо для карты MicroSD
(для любых доступных в продаже карт
microSD, совместимых с форматом SDXC)
Порт Ethernet (RJ-45)
Хост-порт USB 3.0
Порт дефектоскопа
измерителя мощности;
через этот разъем проходит
Хост-порты USB 2.0
лазерное излучение, когда
дефектоскоп активен
3
Общие сведения об устройстве FTB-1v2 и FTB-1v2 Pro
Основные функции
Правая панель
(однорядный модуль)
Адаптер переменного тока или
зарядное устройство
коннектор
Модуль
Слот безопасности для
кенсингтонского замка
4
Общие сведения об устройстве FTB-1v2 и FTB-1v2 Pro
Основные функции
Правая панель
(двухрядный модуль)
Модуль
Адаптер
переменного тока
или зарядное
устройство
коннектор
Левая панель
(двухрядный модуль)
Слот безопасности для
кенсингтонского замка
5
Общие сведения об устройстве FTB-1v2 и FTB-1v2 Pro
Описание светодиодных индикаторов
Назад
Опора
Описание светодиодных индикаторов
На передней панели устройства расположены два светодиодных
индикатора, указывающие на состояние питания и заряда батареи.
Светодиодный
Состояние
Значение
индикатор
Зеленый
Устройство включено.
Мигающий
Устройство находится в режиме
зеленый
ожидания.
Выключено
Устройство выключено или
находится в спящем режиме.
Красный
Возникла серьезная неполадка в
аппаратном обеспечении
устройства. Обратитесь в
корпорацию EXFO.
6
содержание .. 1 2 ..
