X-431 PRO. Руководство пользователя - часть 2

3. Использование

3.1 Подключение диагностического адаптера

Для начала работы необходимо подключить адаптер к диагностическому разъему

автомобиля.

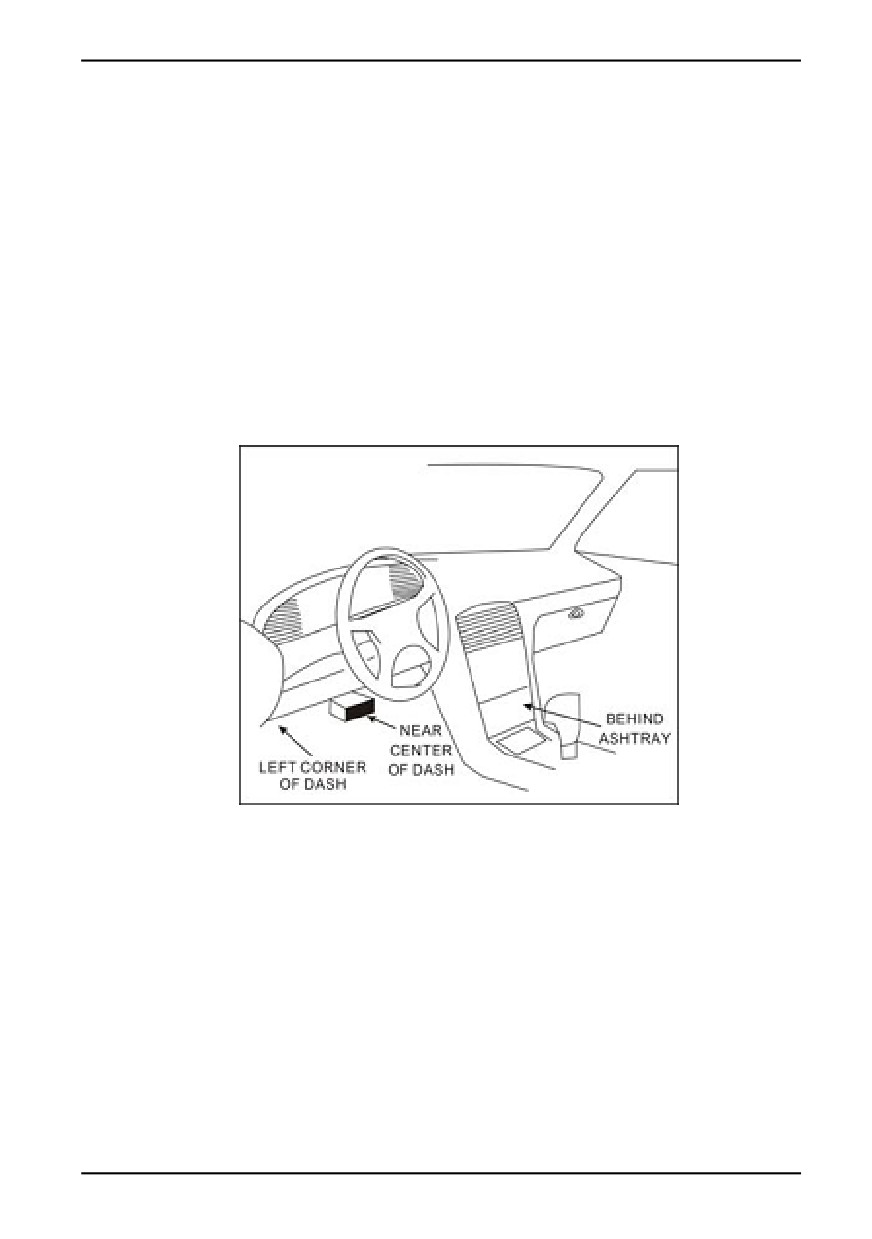

Диагностический разъем, как правило, стандартный,

16-контактный разъем

предназначен для подключения устройств к бортовому компьютеру автомобиля.

Обычно он расположен под приборной панелью, точное местоположение разъема

можно узнать в соответствующем руководстве. В некоторых автомобилях азиатского

и европейского производства диагностический разъем расположен за пепельницей.

Для доступа к нему пепельницу следует извлечь.

Рис. 3-1

После того как разъем был обнаружен, подключите к нему диагностический адаптер

(используйте переходник, если в автомобиле установлен проприетарный разъем,

отличный от OBDII). Если разъем глубоко утоплен в панель и диагностический

адаптер подключить невозможно, воспользуйтесь специальным удлинителем.

-12-

3.2 Настройка Bluetooth

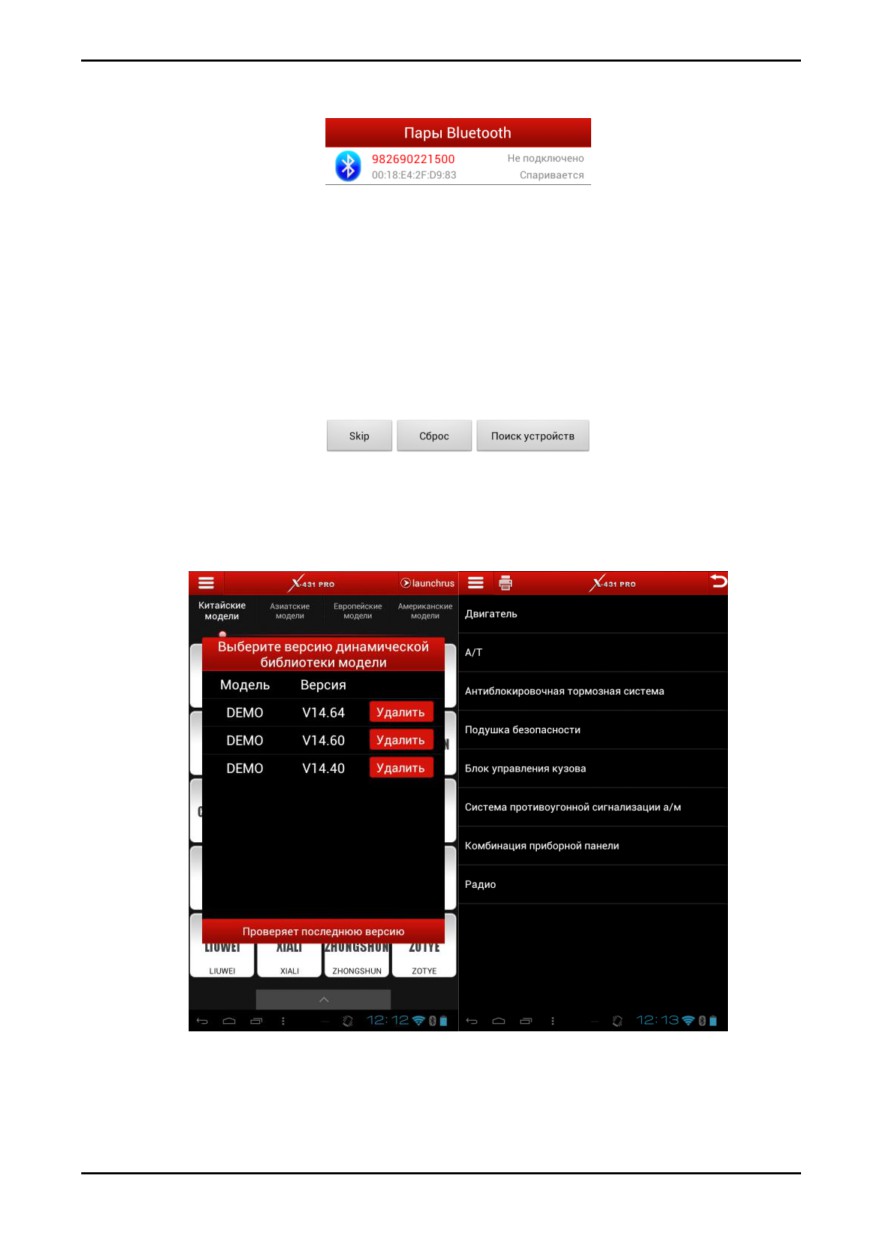

Зайдите в настройки сети

(“Параметры”

>

”Беспроводные средства и сети”

>

”Bluetooth”) и убедитесь, что модуль Bluetooth включен. Нажмите на пункт Bluetooth,

на экране появится интерфейс подключения Bluetooth-устройств. Для подключения

выберите из списка ваш адаптер

(имя адаптера, его серийный номер

-

двенадцатизначное число, начинающееся на 98269).

Примечание: Bluetooth следует настроить перед запуском программы.

3.3 Этапы диагностики

При первом включении диагностика происходит следующим образом:

Подключение

Выбор марки

Выбор версии

диагностического

автомобиля

программы

адаптера

Регистрация

Настройка

Выбор системы

диагностического

Bluetooth

автомобиля

адаптера

Регистрация

Авторизация в

Выбор функции

пользователя

системе

-13-

3.4 Регистрация учетной записи и диагностического

адаптера

3.4.1 Регистрация учетной записи

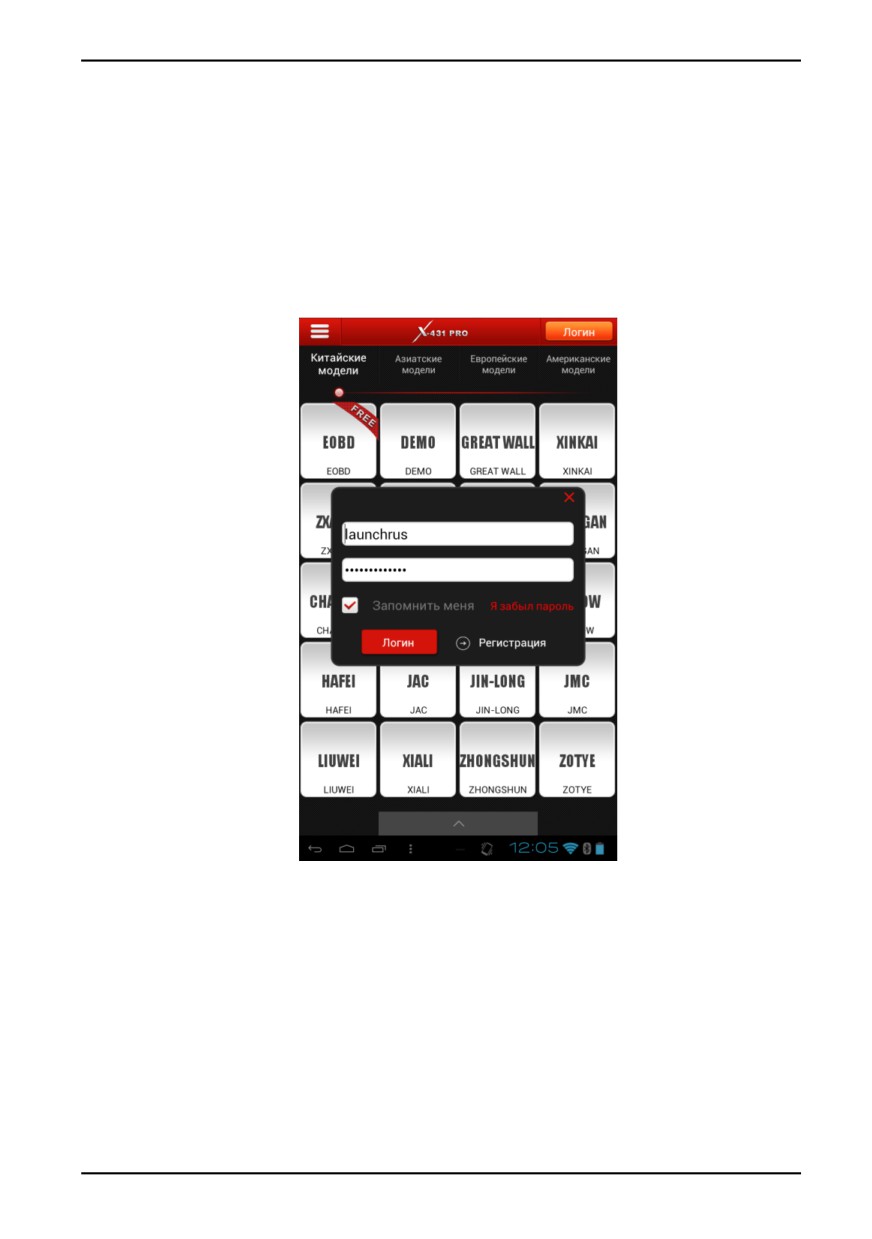

Запустите приложение X-431 PRO, на экране появится дисклеймер. Отметьте

галочкой пункт “не напоминать”, затем нажмите кнопку “я ознакомился”, чтобы

перейти к интерфейсу авторизации (как показано на рис. 3-4).

Рис.3-4

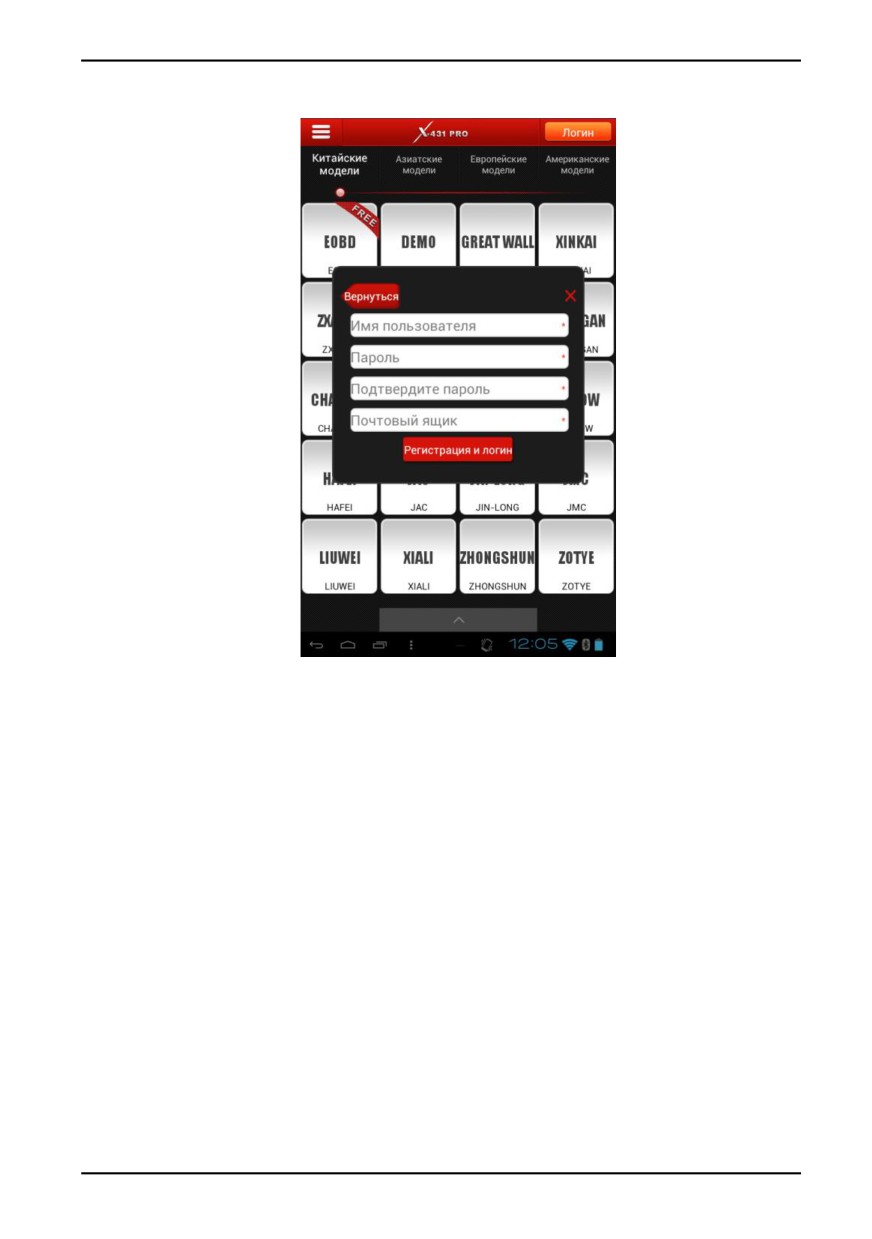

Если у вас нет учетной записи на сайте x431.com: нажмите кнопку “регистрация”,

чтобы перейти к интерфейсу регистрации (см. рис.3-5).

-14-

Рис.3-5

Заполните поля появившейся формы (имя пользователя, пароль, подтверждение

пароля и e-mail), затем нажмите кнопку “регистрация и вход”, чтобы перейти к экрану

выбора диагностической программы.

Если у вас уже есть учетная запись на сайте x431.com: введите логин

(имя

пользователя) и пароль в форму, затем нажмите кнопку “войти”, чтобы перейти к

экрану выбора диагностической программы.

-15-

3.4.2 Описание интерфейса

Рис.3-6

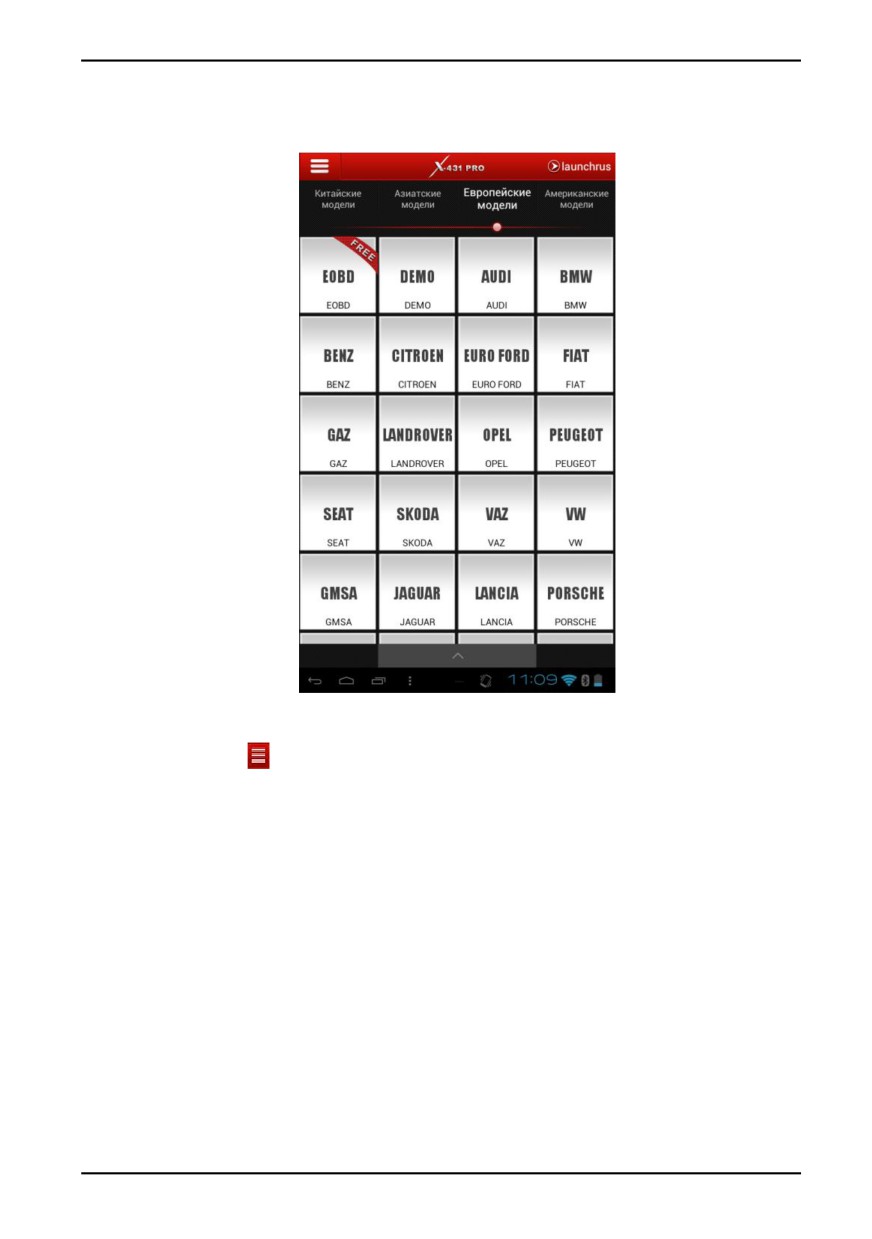

Нажмите кнопку в левом верхнем углу экрана, чтобы открыть меню функций.

Список элементов меню функций:

Диагностика автомобиля: перейти к интерфейсу выбора диагностического ПО;

Информация по обслуживанию: здесь собраны руководства по ремонту

автомобилей, описания кодов неисправностей (DTC) и т.п.;

Учет: посмотреть отчеты по диагностике;

Новости: узнать о новинках компании Launch и выходе новых версий

диагностических программ;

Клиенты: создание клиентской базы;

Управление учетной записью: изменение и восстановление пароля, регистрация

адаптера, изменение личных данных, смена фона и т.п.;

Прочее: здесь можно посмотреть версию программы, обновить её, а также

посмотреть руководство пользователя.

-16-

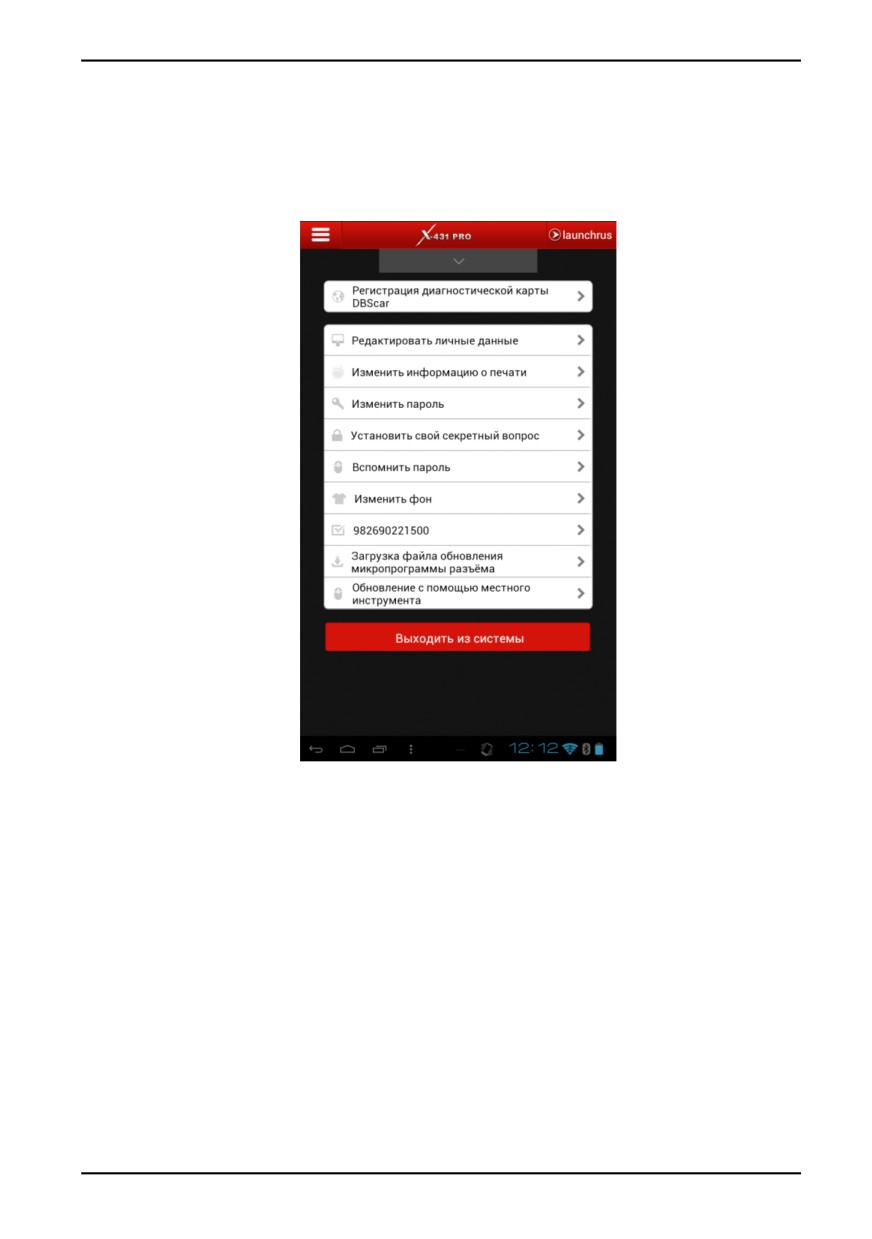

3.4.3 Регистрация диагностического адаптера

После регистрации учетной записи, перейдите к главному интерфейсу, затем в меню

функций выберите пункт «управление учетной записью».

Рис.3-7

В появившемся окне выберите пункт «Регистрация диагностического адаптера».

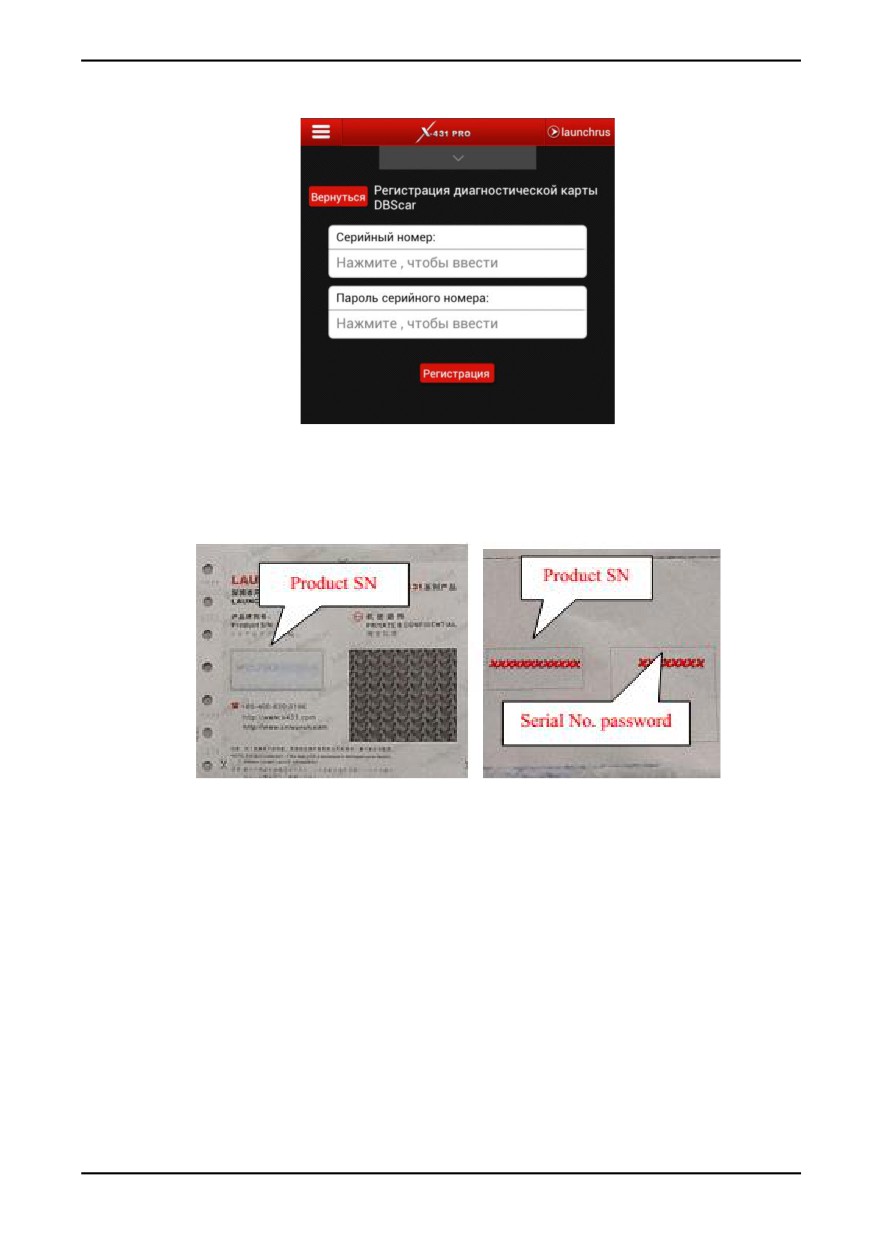

Введите серийный номер адаптера и регистрационный пароль в соответствующие

поля, затем нажмите кнопку «зарегистрировать».

-17-

Рис.3-7

Примечание: серийный номер и регистрационный пароль можно посмотреть в

конверте, предоставляемом с прибором (см. рис.3-7).

Рис.3-8

После того как диагностический адаптер был зарегистрирован, на экране появится

соответствующее сообщение.

3.5 Начало диагностики

Процесс диагностики идентичен для всех программ. В качестве примера возьмем

программу “Demo”. Запустите приложение X-431 PRO и перейдите на страницу

выбора диагностического ПО.

Выберите любую загруженную программу, затем выберите ваш адаптер из списка в

появившемся окне.

-18-

Рис.3-9

Нажмите на значок “Demo”, затем выберите версию программы. Затем выберите

пункт “Demo” появившегося меню, чтобы попасть в меню выбора системы.

Рис.3-10

Выберите пункт “Двигатель”, после инициализации откроется меню функций.

-19-

Рис.3-11

3.5.1 Считывание кодов неисправностей

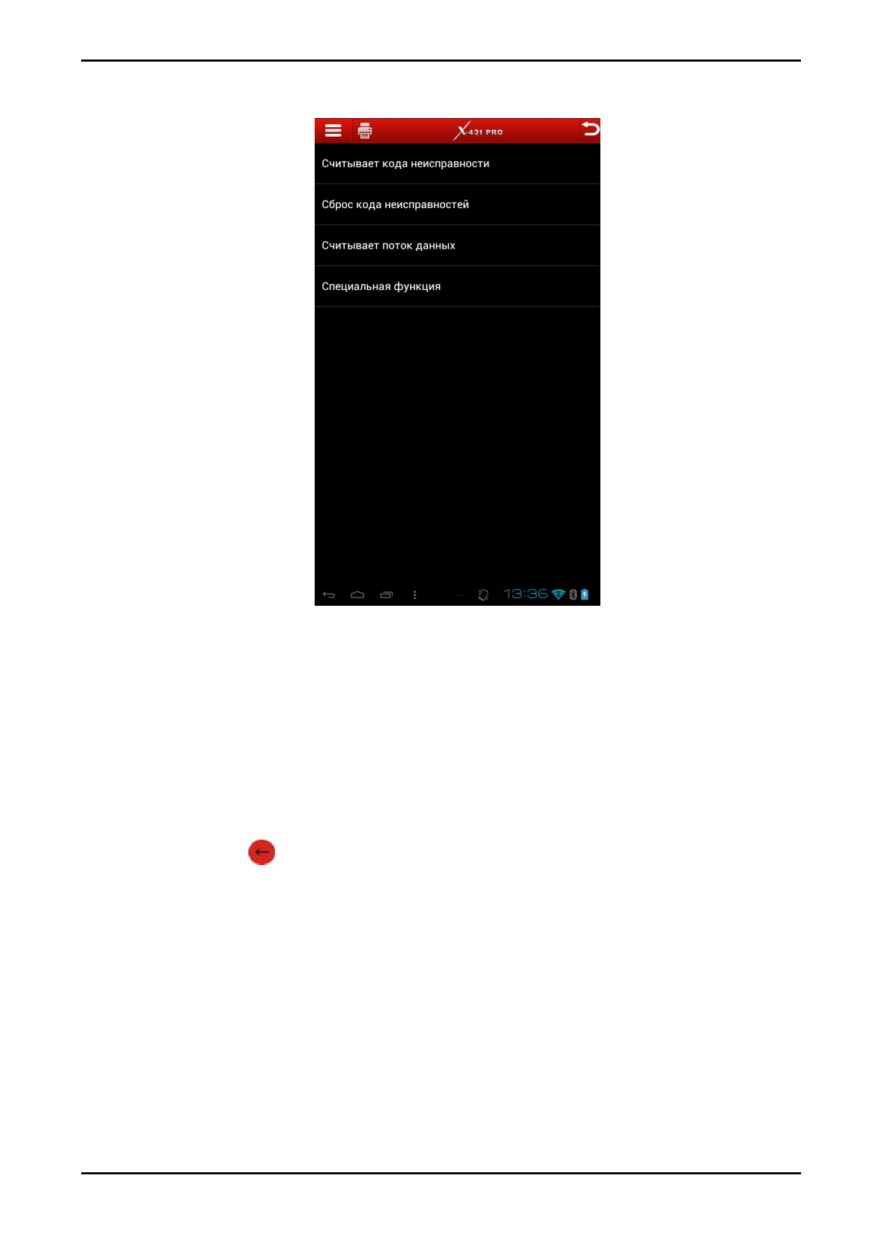

Выберите пункт “Считывание кодов неисправностей”, на экране отобразится список

ошибок (если ошибок нет, вы увидите соответствующее сообщение).

Создать текстовый отчет: сохранить информацию о диагностике в виде текста в

формате txt

Создать отчет в форме снимка экрана: сохранить информацию о диагностике в

виде снимка экрана в формате jpg

Нажмите кнопку

, чтобы вернуться в предыдущее меню.

3.5.2 Очистка кодов неисправностей

Выберите пункт “Очистка кодов неисправностей”, система автоматически сбросит

коды найденных неисправностей.

Примечание: коды не будут сброшены, пока неисправности не будут устранены.

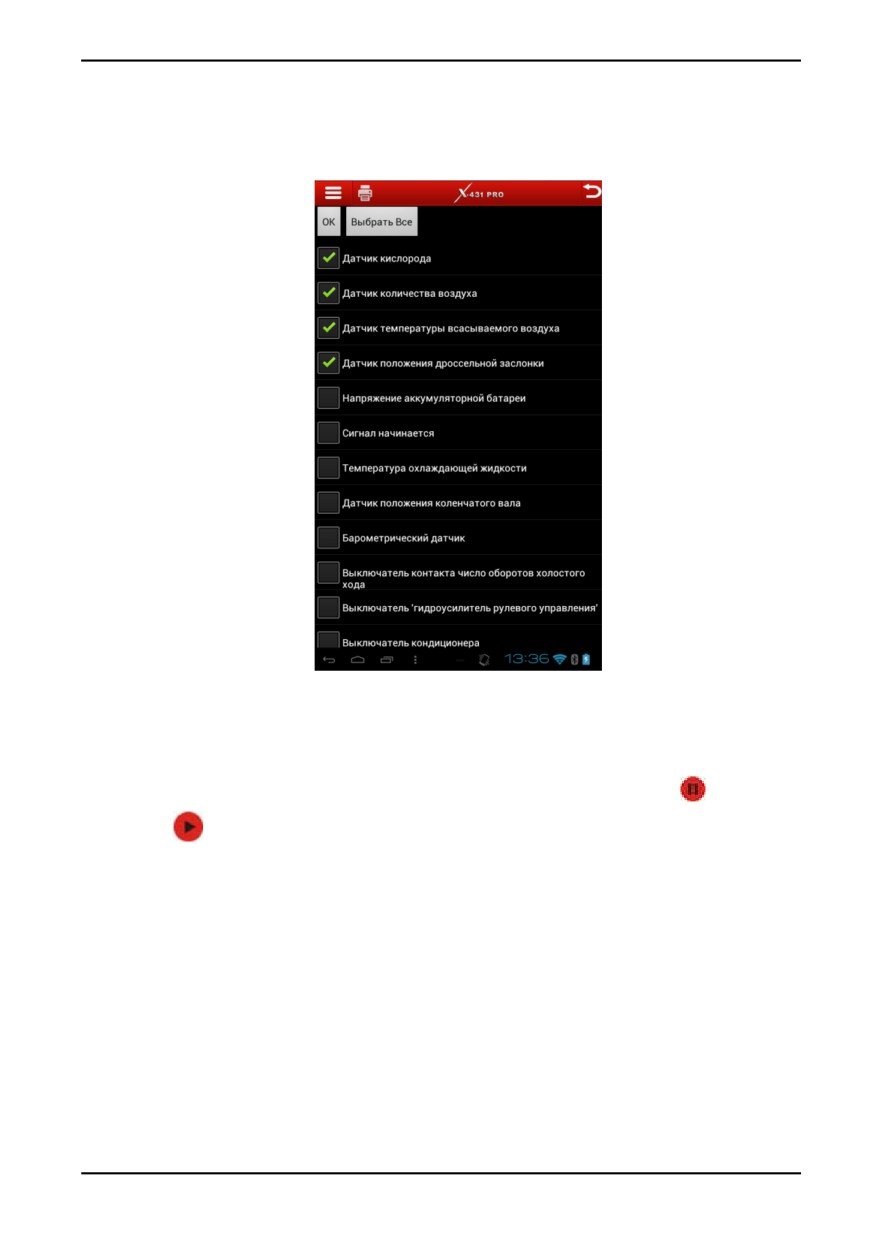

3.5.3 Считывание потока данных

Выберите пункт “Считывание потока данных”, на экране появится список доступных

систем. Выберите нужные системы (выбранные системы выделяются красным) и

нажмите кнопку “OK”. Вы можете нажать кнопку ‘выбрать все”, чтобы просмотреть

-20-

данные по всем доступным системам. Нажмите кнопку повторно, чтобы снять

выделение со всех систем.

Рис.3-12

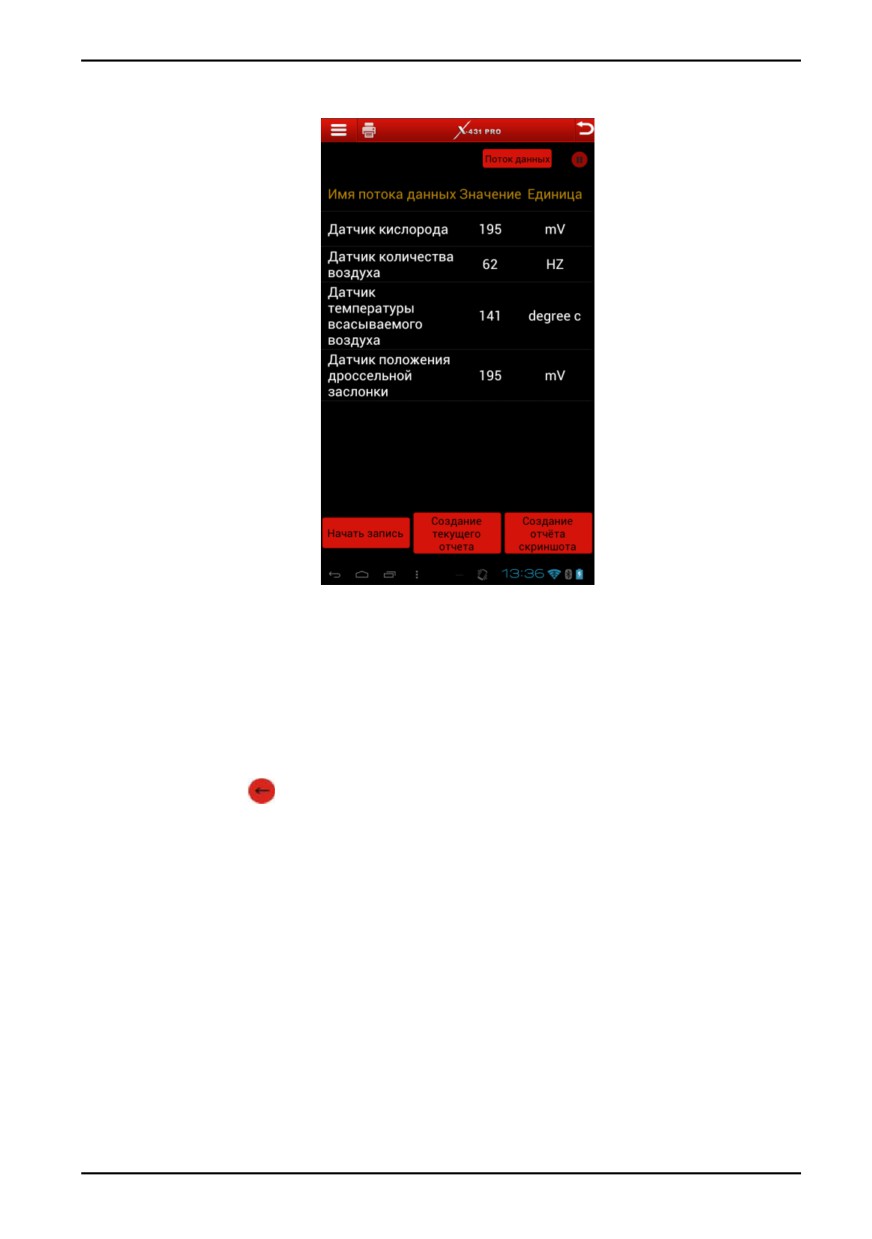

После подключения на экране появится таблица с текущими данными. Нажмите на

строку интересующей вас системы, для того чтобы просмотреть поток данных в

форме графика. Чтобы остановить считывание данных нажмите кнопку . Нажмите

кнопку

, чтобы возобновить считывание.

-21-

Рис.3-13

На странице считывания потока данных возможны следующие операции:

Начать запись: создание текстового отчета за определенный период в формате txt.

Создать текстовый отчет: сохранить информацию о диагностике в виде текста в

формате txt.

Создать отчет в форме снимка экрана: сохранить информацию о диагностике в

виде снимка экрана в формате jpg.

Нажмите кнопку

, чтобы вернуться в предыдущее меню.

3.5.4 Специальные функции

Эти функции предназначены для проверки работы некоторых систем, включая

форсунки, топливный насос и т.п.

Для примера возьмем первую форсунку.

Выберите пункт “1#форсунка”, система автоматически протестирует первую форсунку

и выдаст соответствующее сообщение.

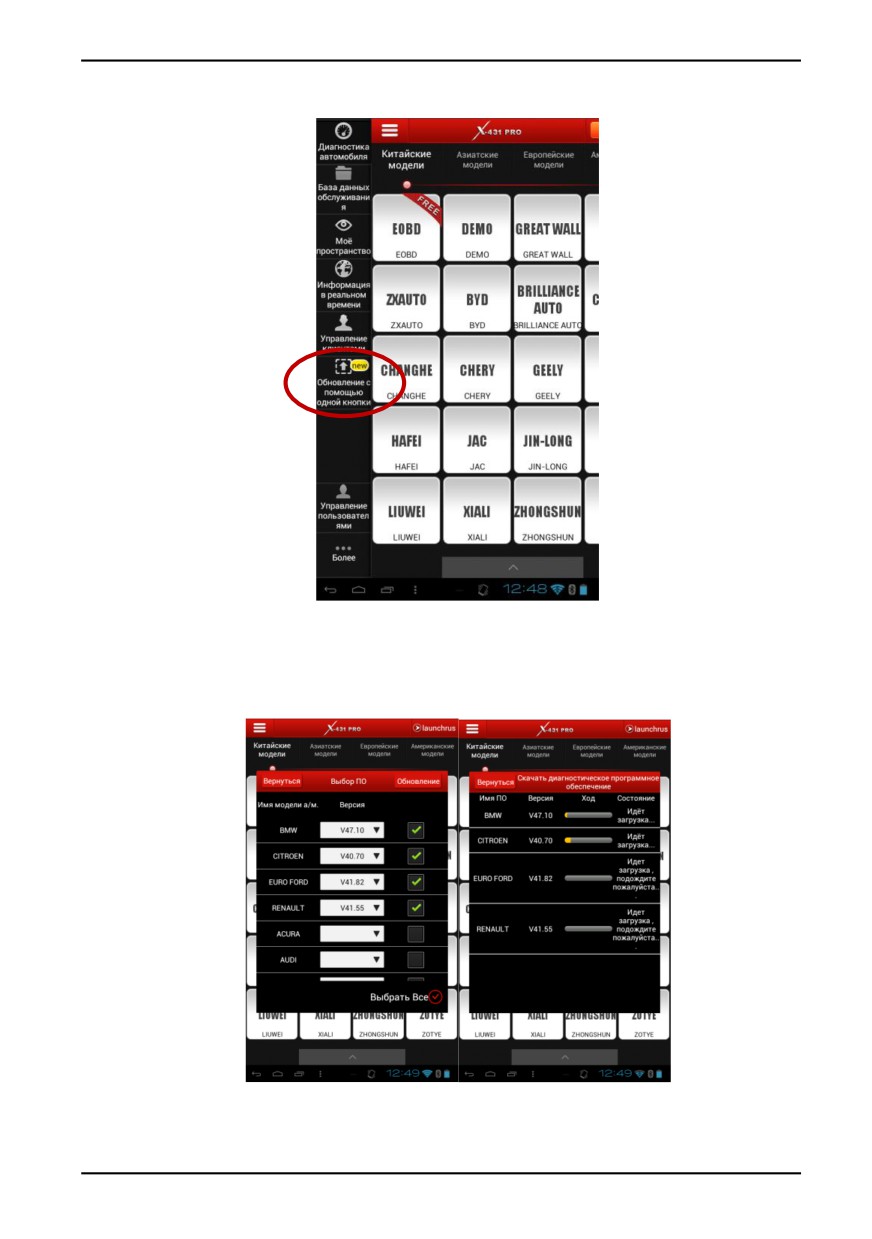

3.6 Обновление ПО

Выберите пункт меню “Обновление с помощью одной кнопки”.

-22-

Рис.3-14

В появившемся окне выберите нужные программы (или нажмите кнопку “Выбрать все”),

затем нажмите кнопку “Обновление”.

Рис.3-15

-23-

3.7 Обновление микропрограммы адаптера

Для того, чтобы обновить микропрограмму (прошить адаптер), следует подключить

его к питанию (проще всего подключить к автомобилю) и в пункте меню “управление

учетной записью” выбрать строку

“Загрузка файла обновления микропрограммы

разъема”.

Перед прошивкой убедитесь, что заряда планшета хватит для прошивки. Если во

время обновления связь с адаптером прервется, его придется отправлять в

сервисный центр для восстановления.

3.8 Информация по обслуживанию

Здесь собраны руководства по обслуживанию некоторых автомобилей.

В меню функций выберите пункт “Информация по обслуживанию”. Нажмите кнопку

в нижней части экрана, чтобы развернуть окно. Выберите марку, затем модель

автомобиля. Руководства представляют собой текстовые документы, текст можно

приблизить дважды прикоснувшись к экрану или с помощью «щипка».

Примечание: для доступа к этой информации необходимо подключение к сети

интернет.

3.9 Учет

Здесь можно посмотреть информацию по проведенным диагностикам, а именно

отчеты и место их проведения.

3.9.1 Отчеты о диагностике

На этой вкладке находится список сохранённых отчетов. Чтобы просмотреть отчет,

выберите интересующий вас отчет из списка. Вы можете переименовать отчет

(стандартное имя файла - название программы, функция и время), удалить, а также

отправить по электронной почте.

3.9.2 Проведенная диагностика

При каждом запуске диагностической программы здесь создается запись, в которой

указаны серийный номер адаптера, с помощью которого проводилась диагностика,

время и место проведения, а также название использованной программы.

3.10 Новости

Здесь можно посмотреть новости рынка, новости компании Launch, новости о выходе

новой продукции, а главное - узнать о выходе обновлений диагностических программ.

-24-

4. Прочие функции

4.1 Email

4.1.1 Добавление аккаунтов электронной почты

 Зайдите в приложение электронной почты (email);

 Введите данные аккаунта и нажмите “Далее”. Чтобы настроить параметры

сервера вручную, нажмите кнопку “Вручную”;

 Примечание: если вы выбрали ручную настойку, то для получения настроек

обратитесь к провайдеру услуг.

 В следующем окне “Настройка аккаунта” вы можете настроить частоту проверки

входящих сообщений, настроить уведомления и т.п.;

 Укажите название аккаунта (по желанию) и имя, отображающееся в исходящих

сообщениях;

 Нажмите “Далее”, для добавления аккаунта.

4.1.2 Удаление аккаунтов электронной почты

 Зайдите в приложение электронной почты (email)

 Нажмите кнопку

, затем выберите пункт “Настройки”

 Выберите аккаунт для удаления и нажмите “Удалить аккаунт”, затем “ОК”.

4.1.3 Отправка сообщений

 Зайдите в приложение электронной почты (email)

 Выберите аккаунт, через который хотите отправить сообщение;

 Нажмите кнопку

в верхнем правом углу экрана;

 Введите адрес получателя, тему и текст сообщения в соответствующие поля;

 Нажмите “Отправить” в верхнем правом углу экрана.

4.1.4 Прием сообщений

 Зайдите в приложение электронной почты (email);

 Выберите аккаунт (электронный адрес);

 Нажмите кнопку для обновления;

 Выберите письмо, которое хотите прочитать.

-26-
