Окно

Таблицы

имеет следующие особенности:

• Немодальное – нельзя открыть окно и оставить его открытым на весь сеанс работы.

(Немодальные окна не имеют кнопок

или

Отмена

• Закрепляемое – на любой из четырех сторон окна MapInfo Pro: сверху, слева, снизу, справа.

Окно

Таблицы

используется совместно с окном

Слои

• Перетащить и вставить – можно выбрать таблицы и перетащить их на свободную область,

для того чтобы открыть в новом окне

Карта

. При перетаскивании таблиц в существующее

окно

Карта

, MapInfo Pro добавляет их к

карте

как новые слои.

• Сортировка позволяет отсортировать таблицы по именам в порядке возрастания или

убывания или в порядке открытия. Критерий сортировки сохраняется между сеансами
работы MapInfo Pro.

• Множественный выбор для выбора нескольких таблиц, с использованием клавиш

Ctrl

или

Shift

• Контекстное меню позволяет правым щелчком мыши на имени таблицы вызвать

всплывающее меню и выбрать требуемую операцию.

• Окошко поиска в окне

Таблицы

, предоставляет возможность быстро

найти

нужную таблицу

в списке. Окно

Таблицы

будет автоматически обновляться и отображать только те таблицы,

которые содержат искомые символы.

Дополнительная информация для работы со Списком таблиц в разделе

Работа с таблицами

в списке таблиц

Отображение параметров данных в окне статистики

В окне

Статистика

отображаются параметры выделенных данных. Чтобы отображаться в

окне

Статистика

, эта информация должна находиться в метаданных TAB-файла. При

изменении выбора, данные в окне

Статистика

автоматически пересчитываются.

Чтобы увидеть параметры данных:

Откройте TAB-файл, содержащий статистические данные.

Выберите географический объект в окне

Карта

На вкладке

ГЛАВНАЯ

в группе команд

Окно

нажмите кнопку

Статистика

Чтобы копировать содержание окна

Статистики

в буфер обмена, нажмите клавишу

Ctrl

удерживая ее нажмите клавишу

. Переключитесь в приложение, в которое требуется

перенести содержимое окна Статистика, и выполните одно из следующих действий:

• Нажмите правой кнопкой мыши и выберите

Вставить

из контекстного меню.

• Удерживая клавишу

Ctrl

, нажмите клавишу

Insert

Нельзя копировать отдельные фрагменты содержимого окна

Статистика

Если требуется получить статистические значения для всей таблицы, щелкните внутри карты,
чтобы выбрать все географические объекты карты.

533

Отображение данных на карте

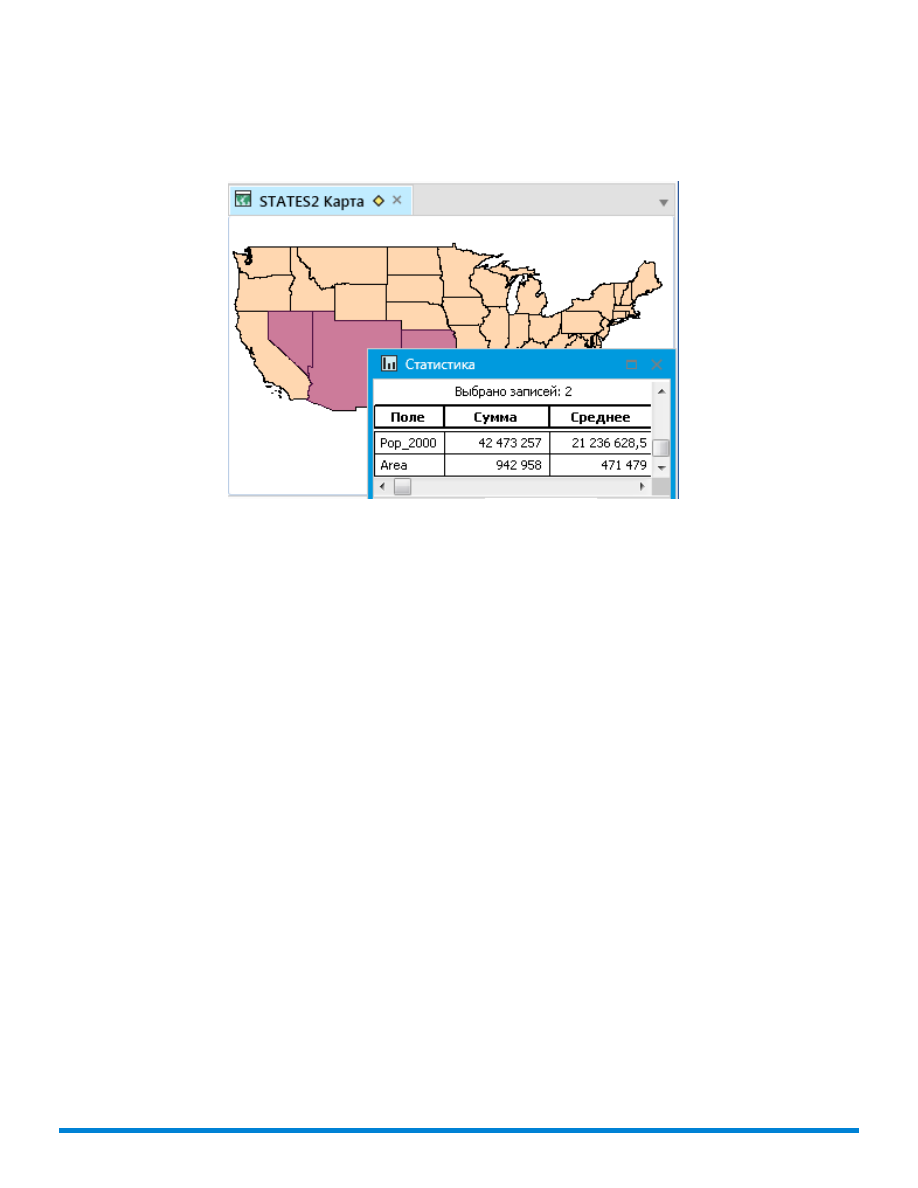

Рисунок: окно Статистики

Печать результатов работы

После того как создана прекрасную карту, можно просто распечатать отдельные окна. Для
создания высококачественных распечаток карт используйте окно

Отчёт

. В них можно создать

привлекательную и информативную презентацию, комбинируя различные типы окон.

Для начала, на вкладке

ГЛАВНАЯ

в группе

Окно

нажмите кнопку

Отчёт

– откроется окно

Отчёт

в котором можно создать макет, состоящий из карт, списков, легенд, заголовков, логотипов
и других элементов оформления. Смотрите раздел

Подготовка для публикации отчёта с

картами

, в котором даются советы и рекомендации о работе с окнами

Отчёт

Настройка параметров страницы

Перед тем как распечатать карту или отчет, Вам надо настроить параметры страницы печати.
В диалоге

Настройка печати

(на вкладке

ОТЧЁТ

в группе

Параметры страницы

, либо на

вкладке

ГЛАВНАЯ

нажмите

Настройка печати

) укажите размер страницы, ее ориентацию и

размер полей.

Подробнее о печати окна

Отчёт

смотрите

Настройка границ печати отчёта

Подробные инструкции читайте в разделе

Печать карты

Справочной системе

. Главы

этого раздела:

534

Отображение данных на карте

•

Сохранение и восстановление настроек печати в Рабочих наборах

•

Дополнительные настройки печати

•

Настройки печати Районов/3-х мерных карт

•

Изменение стандартных настроек печати

•

Печать карт в файлы PDF

Печать карты

После настройки страницы вы готовы к печати.

Чтобы распечатать карту:

На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Печать

В диалоге

Свойства печати

настройте параметры принтера, например, диапазон страниц

и количество копий.

Настройки печати по умолчанию можно изменить, выбрав другой принтер из списка

Имя

Кнопка

PDF

доступна в диалоге

Печать

, если выбран принтер

MapInfo

PDF-принтер

Примечание:

Нажмите кнопку

Режимы

Появится диалог

Печать Карты

, в котором можно задать размер карты, параметры печати

содержимого, масштаб, высоту и ширину. После заполнения диалога нажмите

Если вы печатаете

Список

или

3D-карту

, настройки будут другими. О

других настройках печати читайте в разделе

Справки

Настройки печати

Районов/Списка/3D-Карты

Примечание:

•

Размер

– здесь настраиваются параметры размера карты:

Как в окне

Заполнить

страницу

Другой

. Значения в полях

Масштаб

Ширина

Высота

будут изменяться

автоматически.

•

Как в окне

– нажмите этот переключатель, и карта распечатается так, как она

представлена на экране.

•

Заполнить страницу

– нажмите переключатель, и карта распечатается так, чтобы

заполнить всю страницу.

•

Другой

– нажмите переключатель, чтобы использовать собственный масштаб, ширину

и высоту карты. Затем впишите соответствующие значения в поля

Масштаб

Ширина

Высота

•

Содержимое

– выберите, в какой позиции требуется определить печатаемое содержимое

карты:

Как в окне

или

Сместить к центру

•

Как в окне

– нажмите переключатель, и содержимое окна

Карта

будет распечатано так,

как и оно показано в окне, с теми же пропорциями.

535

Отображение данных на карте

•

Сместить к центру

– нажмите переключатель, и карта сместится к центру страницы.

Выбрав эту настройку, можно печатать карту на нескольких страницах. При этой настройке
MapInfo Professional предполагает, что требуется еще и режим

Заполнить страницу

, и

выбирает его это за вас.

Если карта является сложной (большая по размерам, 3D или с 10 или более цветами), то
большее число настроек доступно при нажатии кнопки

Дополнительно

. Появится окно

диалога

Дополнительные настройки печати

. (Смотрите раздел

Справки Дополнительные

возможности печати

).После заполнения диалога нажмите

Нажмите

в диалоге

Печать

, и карта будет распечатана.

Просмотр и печать текста

Размер текста обрабатывается в окне

Отчёт

другим способом, не так как в окне

Карта

Следует помнить об этой разнице при печати карт и отчетов, содержащих текстовые объекты,
а также при точной настройке текста.

Размер текста в окне Отчёт

Окно

Отчёт

содержит действующие карты, которые можно редактировать, отчего можно не

переключаться из отчёта в окно

Карта

. Карта в окне

Отчёт

отображается в принтерном

разрешении, что позволяет заранее проконтролировать вид распечатанной карты (можно
проверить все подписи, которые появятся на карте).

Размер текста в окне Карта

На картах размер шрифта текста задаётся относительно разрешающей способности экрана,
что недостаточно точно соответствует тому, как этот текст будет выглядеть в распечатанном
виде (подписи, которые видны в окне

Карта

, могут пропасть на распечатанной карте). При

увеличении или уменьшении карты размер шрифта текста, заданный в пунктах исходного
размера экрана дисплея, изменится. Если увеличить изображение карты, то будет казаться
, что элементы текста увеличились больше, чем все остальные видимые на карте объекты.
Размер шрифта текста в пунктах (который выводится в окошке атрибутов) относится к размеру
текста на экране дисплея.

Проблемы при печати

При появлении проблем печати, первым делом убедитесь, что были загружены и установлены
самые последние обновления программы MapInfo Pro и используется последняя версия
драйвера для выбранного принтера/операционной системы. Дополнительные советы по
улучшению печати можно найти в документе

Инструкция по печати MapInfo Pro

, входящему

в комплект поставки.

Когда мы обсуждаем проблемы принтеров, то подразумеваем следующее:

536

Отображение данных на карте

• Принтер/плоттер был установлен правильно
• Драйверы принтера/плоттера были установлены правильно
• Принтер/плоттер подключен к компьютеру или сети
• имеется достаточно памяти (на принтере и на компьютере), чтобы распечатать файлы.

Если не выполнено любое из вышеперечисленных условий, то MapInfo Pro может не вывести
на печать данные. Наши специалисты могут определить проблемы, вызванные невыполнением
этих требований, но решать их придется пользователям.

Во всех случаях, когда используется термин

печать

или

принтер

подразумевается и

плоттер

Примечание:

Печать объектов MapInfo Pro из других приложений

После того, как карты или графики MapInfo были вставлены в документ другого приложения
(например, Word или PowerPoint), укажите мышкой за пределы карты/графика. Только после
этого имеет смысл пользоваться командами Печать или Предварительный просмотр. Это
позволит посмотреть, как контейнер приложения приготовит к печати изображение с картой.
Это особенно актуально, если в карту или график были внесены какие-либо изменения.

Работа со штриховками

Заметьте, что штриховки – это первая настройка в диалоге

Стиль региона

, там находятся

стандартные штриховки Windows. Все остальные штриховки – это битмапы, специально
созданные Pitney Bowes Software Inc.. Используйте эту особенность при выборе стиля
штриховки.

Смотрите подробности в разделе

Рекомендации для эффективного масштабирования

штриховок

Справочной системе

MapInfo Pro.

Печать больших изображений

Работая на платформе Windows 9X, MapInfo Professional может печатать максимум 28000
пикселов. Если изображение больше, а печать задана с разрешением 600 DPI или больше,
это значит, что предел превышен. Чтобы распечатать изображение, уменьшите разрешение
или размер изображения.

Иногда старые драйверы принтеров лучше

Если есть сомнения в исправности драйвера, например, после установки нового драйвера
принтер стал печатать с ошибками, попробуйте восстановить старый драйвер.

Приготовьте свободную память для метафайла

Проверьте, что на диске есть свободное место, особенно при использовании режима Enhanced
Metafile. Система создает на диске большой временный файл.

537

Отображение данных на карте

14 - Работа с
системами координат
и проекциями

Карты в своей основе – это визуальное представление трехмерной
поверхности Земли в двух измерениях на плоскости. Возможность
использования электронных карт освобождает нас от ограничений,
накладываемых двухмерными картами, поскольку теперь мы можем
применять математические формулы для компенсации влияния
кривизны земной поверхности. В этой главе мы рассмотрим системы
координат и проекции, которые являются стандартными в MapInfo Pro,
и инструменты, с которыми вы можете создавать собственные проекции
и решать стоящие перед вами задачи. Если вы работаете в местных
органах власти, которым необходимо установить новые налоговые
протоколы, или в большой компании, которой необходимо более точно
определить свою коммерческую территорию, вам может понадобиться
создание собственной проекции.

Более подробную информацию читайте в разделах

Справочной

системы

Использование таблиц океанов и градусных сеток

Часто

задаваемые вопросы о файле проекций

В этом разделе

Работа с координатными системами

540

Построение элементов координатной системы

546

Новые проекции в файле MAPINFOW.PRJ

555

Замечания о роли точности в MapInfo Pro

559

Об аффинных преобразованиях

559

Использование карт в проекциях и планов

562

Работа с координатными системами

Термины "проекция" и "координатная система" иногда используются один вместо другого, но
на самом деле понятия, которые они отражают, различны.

Проекция

– это уравнения или наборы уравнений, которые содержат математические

параметры для карты. Точное число и природа параметров зависят от типа проекции. Проекция
– это метод уменьшения искажений карты, вызванных кривизной земной поверхности или,
точнее говоря, проекция компенсирует недостатки отображения карты на плоскости в двух
измерениях, в то время как координаты существуют в трёх измерениях.

Координатная система

– когда параметрам проекции присваиваются определенные значения,

они становятся системой координат. Система координат – это набор параметров, описывающих
координаты, одна из которых является проекцией.

Отображение координат

Можно посмотреть координаты:

• В

строке состояния

, по положению курсора (настроить можно в диалоге

Режим окна карты

отметив

Положение курсора

• В окне информации об объекте, когда показываются размеры, например, для

объектов-Точек

объектов-Полигонов

и т.п. (при двойном щелчке по объекту).

Редактировать координаты в окне

информации об объекте

можно только в

том случае, если слой, на котором находится объект, является редактируемым.

Примечание:

Можно отображать координаты:

• в десятичных градусах (например, -97.90052°, 42.85732°)
• в градусах, минутах, секундах (например, -97° 54’ 1.908", 42° 51’ 26.28")
• в армейской системе координат США (в проекции WGS 1984) (например, 14TNN8982545555)
• в национальной опорной системе координат США (NAD 83/WGS 84) (например,

14TNN8982545555)

• в национальной опорной системе координат США (NAD 27/WGS 84) (например,

14TNN8985745342)

Стандартное отображение - в десятичных градусах.

540

Работа с системами координат и проекциями

Параметры координатной системы

Координатная система MapInfo Pro состоит из многих элементов, которые должны быть
определены заранее. Как только эти элементы будут определены, появится уверенность, что
карты точны, насколько возможно. Ниже перечислены элементы проекции, которые должны
быть определены в файле

MAPINFOW.PRJ

•

Типы проекций

•

Топоцентрическая (региональная) система координат

•

Единицы измерения

•

Начало системы координат

•

Стандартные параллели конических проекций

•

Азимут наклона косой проекции Меркатора Хотина

•

Коэффициент поперечной проекции Меркатора

•

Восточное и северное смещения

•

Регион азимутальных проекций

Топоцентрические проекции и единицы измерения перечислены в таблицах:

Топоцентрические системы координат

Единицы измерения

Примечание:

О координатных системах

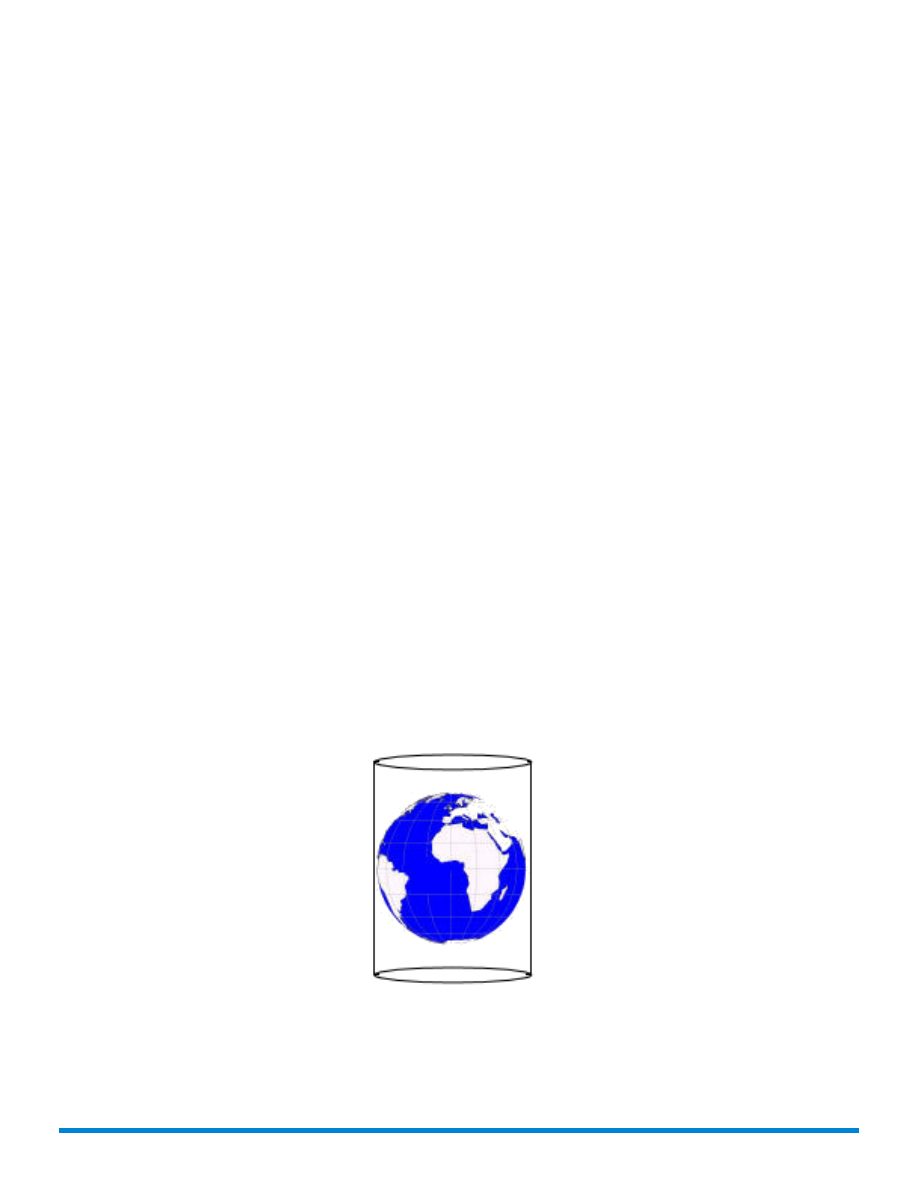

Сделать карту из любого глобуса, не искажая при этом поверхность, можно, если поместить
глобус в воображаемый цилиндр.

Глобус в проекции Долгота/Широта

541

Работа с системами координат и проекциями

Если вы проецируете точки контакта от поверхности глобуса на цилиндр и отображаете
цилиндр на миллиметровку, то в результате получается карта, как на рисунке ниже. На карте,
созданной по этому цилиндру, Экватор имеет значение 0 градусов по всей длине, и точки
этой линии абсолютно точны, не имеют никаких искажений.

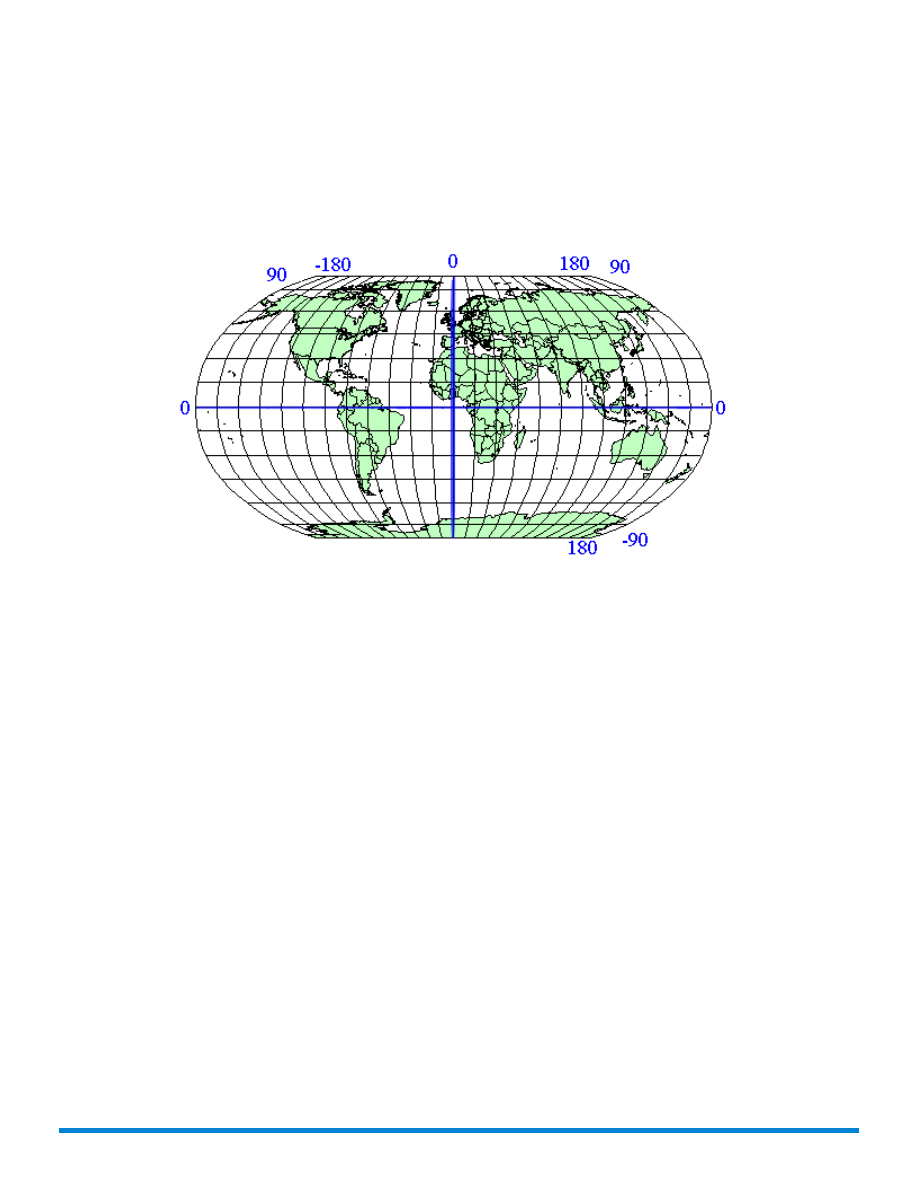

Карта в проекции Долгота/Широта

Когда вы добавляете линии долготы и широты через каждые 15 градусов к экватору и к
главному меридиану, создаётся координатная сетка. Линии от главного меридиана направо
дойдут до значения +180 градусов и до -180 градусов налево. Проекция такой карты обычно
называется Долгота/Широта.

Она часто является проекцией по умолчанию. Это наиболее точная карта для областей,
близких к Экватору, но, чем дальше от Экватора, тем больше искажения.

Поскольку большая часть населения живёт далеко от Экватора, для создания точных местных
карт применяются другие проекции. Точность зависит от того, каким образом проецировать
глобус на цилиндр. Если повернуть цилиндр так, чтобы он коснулся главного меридиана
вместо Экватора (или любой линии долготы, до 90 градусов от Экватора), то получится
поперечная проекция. Чем ближе к месту, где цилиндр касается глобуса, тем более точны
измерения на такой карте.

542

Работа с системами координат и проекциями

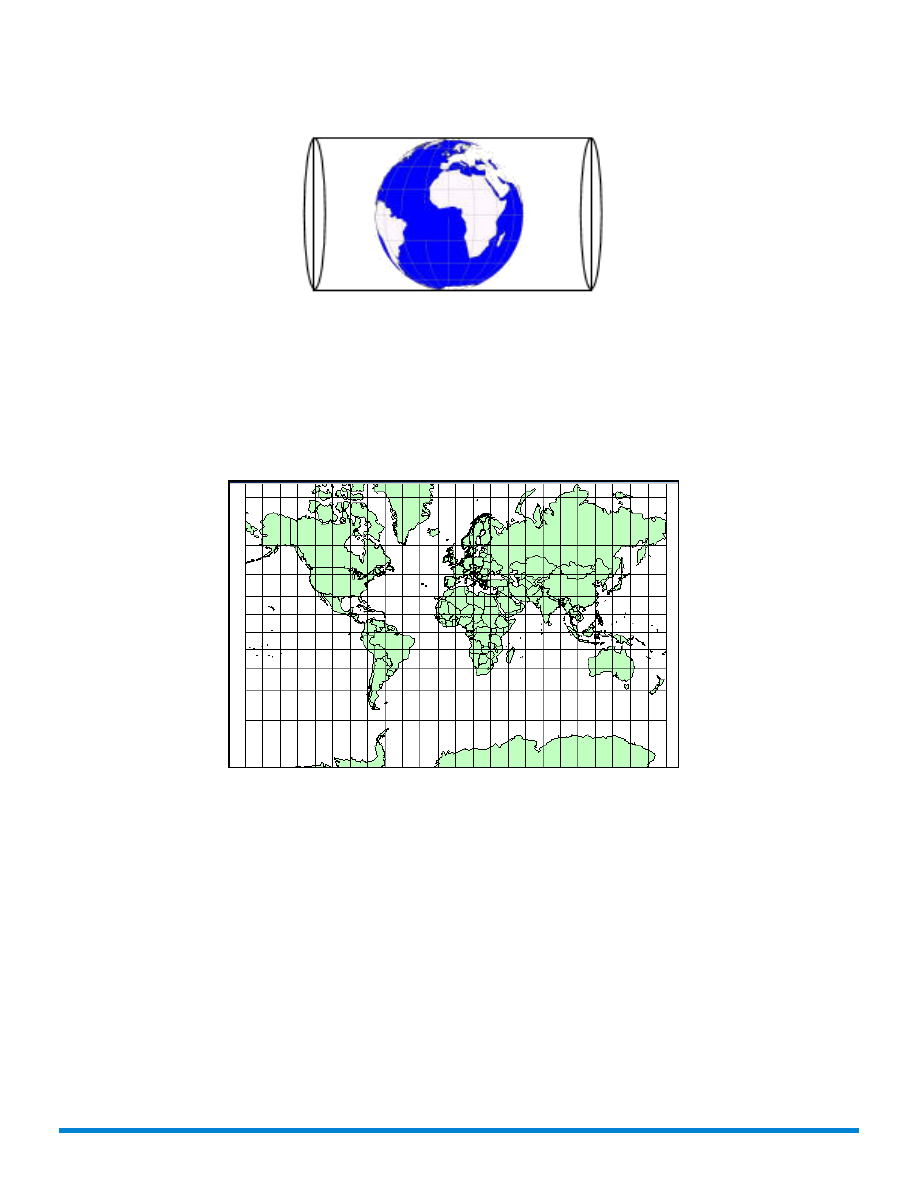

Можно использовать одну и более проекций, которые немного вращают цилиндр по Экватору.
Этот способ применяется в универсальной поперечной проекции Меркатора (UTM). UTM
наносит на карту Землю с поперечной цилиндрической проекцией, чтобы создать стандартные
"UTM-Зоны". Вращая цилиндр вокруг глобуса с приращением в шесть градусов, UTM позволяет
расположить точки таким образом, что все точки на Земле появятся в пределах трёх градусов
от центральной линии. Система Гаусса-Крюгера – это европейская система, родственная
UTM, которая также использует поперечный цилиндр, вращаемый с шагом в 6 градусов.

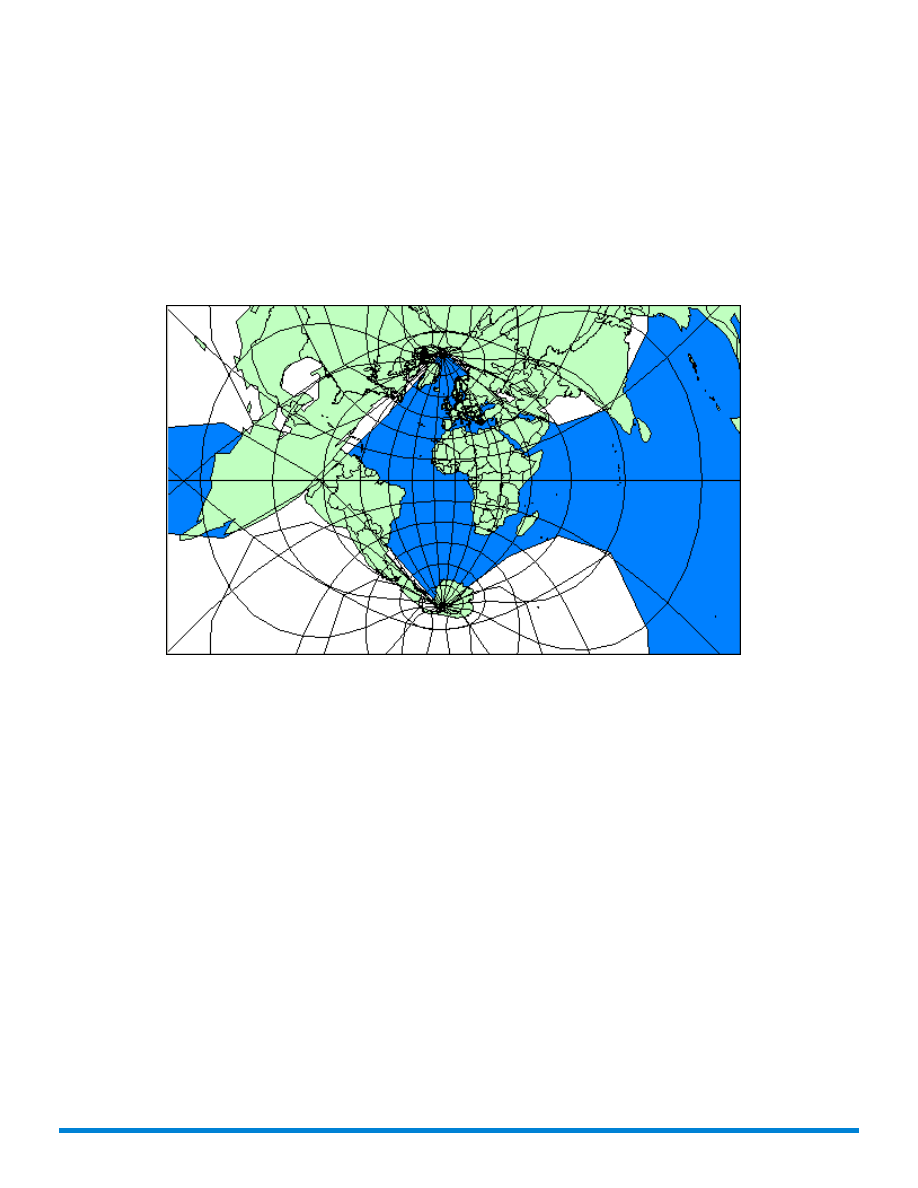

Универсальная поперечная проекция Меркатора (UTM-зона 29)

Почти все проекции, которые вы будете использовать, принадлежат к четырём типам. Они
являются или цилиндрическими (экваториальными или поперечными), или коническими, или
азимутальными и настроены различными параметрами проекций. Параметры проекций - это
величины, которые описывают, как устроена проекция.

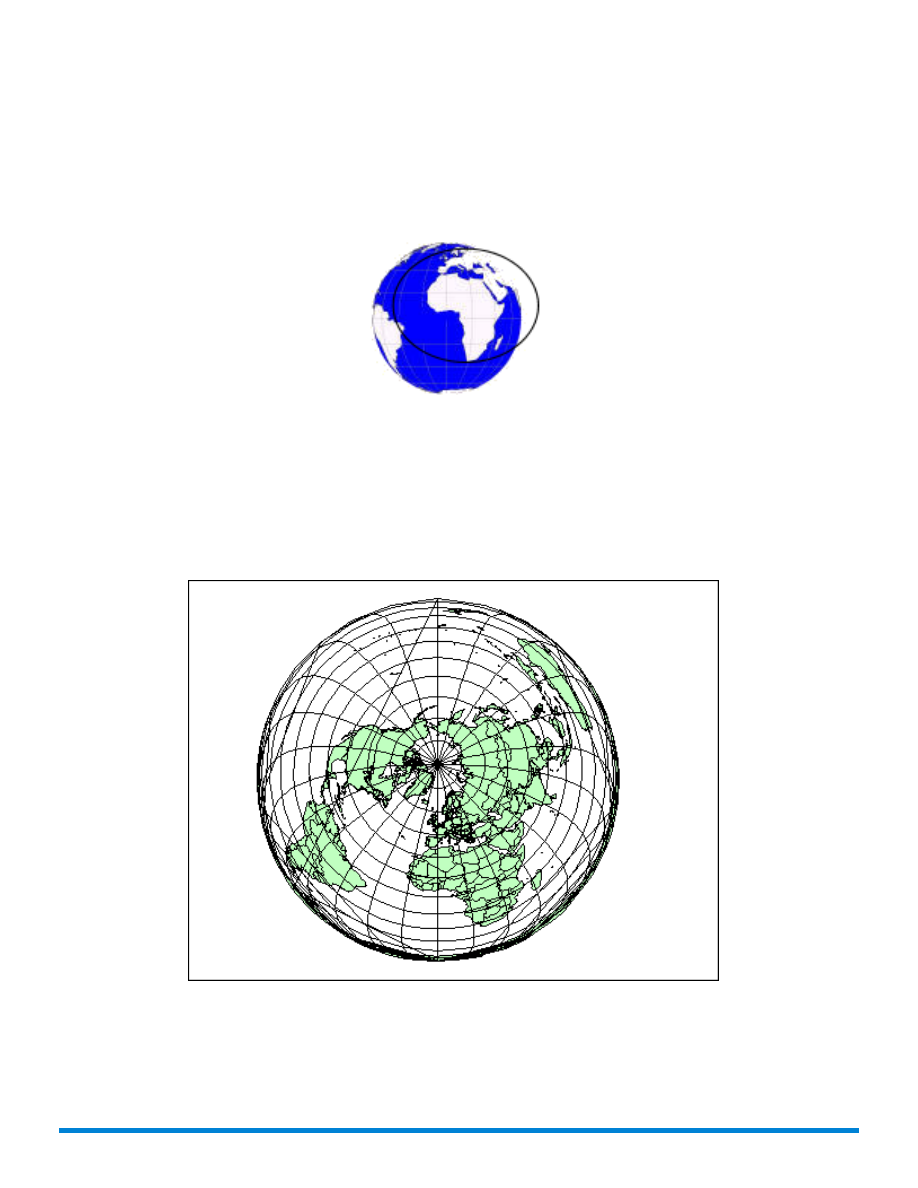

Далее можно настраивать проекции, определяя различные параметры, которые вы хотите
использовать. Например, можно определить долготу и широту любой точки на Земле, чтобы

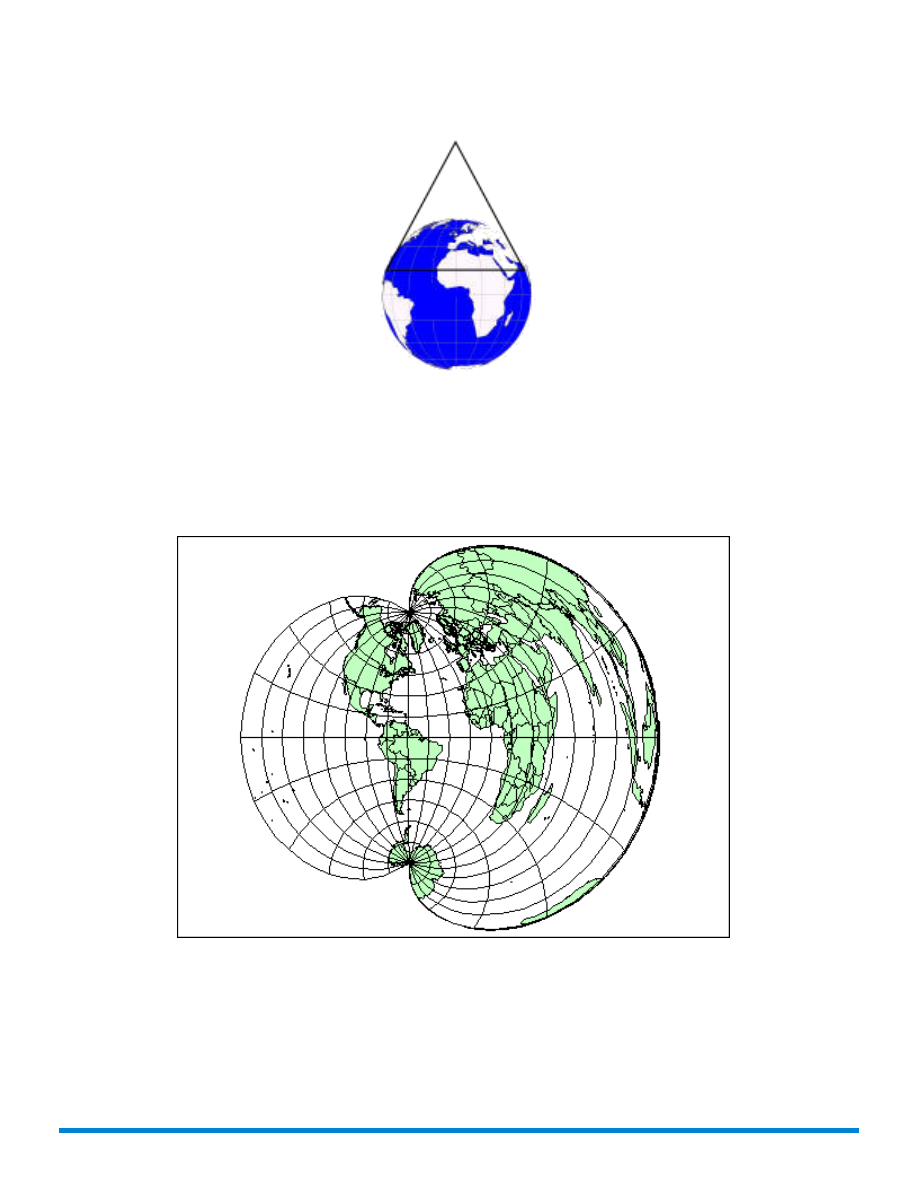

создать свою собственную азимутальную проекцию этой точки. Можно настраивать конические
проекции, определяя параллель из широты, с которой соприкасается конус.

Построение элементов координатной системы

В этом разделе мы покажем таблицы, которые понадобятся при создании собственных систем
координат, на основе проекций, датумов, единиц измерений, начальных точек, стандартных

546

Работа с системами координат и проекциями

параллелей, азимутов, масштабных множителей, восточного и северного смещений, азимутов
и охватов. Вам может понадобиться собственная система координат, если для понимания
ваших данных точность особенно важна. Или в том случае, когда целесообразно держать
данные в собственной системе координат, определенной относительно нестандартной
начальной точки.

Что такое координатные системы, проекции и их параметры

Определяя тип проекции и различные требуемые параметры, вы создаете математический
алгоритм для создания эквивалентных координат в градусах для проекционной системы
координат. Каждая проекция имеет определенные параметры, которые можно настраивать,
чтобы сделать карты географически более точными. В следующих таблицах представлено
детальное описание основных типов системы координат и параметры, которые можно
использовать для настройки этой системы. Параметры внесены в таблицу в порядке появления
в списке проекций в файле

MAPINFOW.PRJ

. Чтобы создать собственную систему координат,

используя конкретную проекцию, необходимо добавить значения в файл

MAPINFOW.PRJ

Основные системы координат и их параметры

• название координатной системы
• тип проекции
• регион
• единицы измерения
• нулевая долгота
• нулевая широта
• стандартная параллель 1
• стандартная параллель 2
• азимут
• коэффициент
• восточное смещение
• северное смещение
• диапазон

Каждый из этих разделов подробнее описан далее.

Примечание:

Полный список систем координат и их параметров смотрите в

Проекции и их параметры

Типы проекций

Тип проекции определяется одним или нескольким уравнениями, которыми задаются
координатная система. Список проекций MapInfo Professinal перечислен в разделе:

Список

типов проекций

547

Работа с системами координат и проекциями

Задание границ координатной системы

Можно указать предельные границы для координатной системы в файле MAPINFOW.PRJ.
Чтобы сделать это, добавьте 2000 к номеру проекции и укажите границы после списка
параметров проекции. Общая форма следующая:

name, projectionnum + 2000, projection parameters, x1, y1, x2, y2

Например, чтобы определить координатную систему UTM Зона 10 с границами от (100000,
400000) до (200000, 450000), сделайте следующее:

"UTM Zone 10", 2008, 74, 7, -123, 0, 0.9996, 500000, 0, 100000, 400000,
200000, 450000

Чтобы указать координатную систему “Широта/Долгота” с границами от (-50, 30) до (-48, 35),
сделайте следующее:

"Longitude / Latitude", 2000, 0, -50, 30, -48, 35

Также можно указать координатную систему с границами и аффинным преобразованием. В
этом случае добавьте 3000 к номеру проекции, и перечислите границы после параметров
аффинного преобразования. Общая форма следующая:

name, projectionnum + 3000, projection parameters, unitnum, A, B, C, D,
E, F, x1, y1, x2, y2

Аффинные преобразования и точные границы в разных типах проекций

Можно изменять тип проекции, вводя соответствующие величины в файл

MAPINFOW.PRJ

чтобы добавить постоянные значения для аффинных преобразований и явные границы.
Допустимые значения и их смысл в таблице ниже.

Параметры

Для координатной системы
определены:

Линейная

Спецификатор аффинных единиц и
коэффициенты следуют после основных
параметров для системы

аффинные преобразования

1000

Значения границ следуют после основных
параметров для системы

явно заданные границы

2000

параметры аффинных преобразований следуют
за параметрами системы, а границы следуют
за параметрами аффинных преобразований

и аффинные преобразования, и границы

3000

548

Работа с системами координат и проекциями

MapInfo Pro (Версия 15.2). Руководство - часть 34
