MapInfo Pro (Версия 15.2). Руководство

Работа с таблицами MapInfo

После того, как данные размещены в MapInfo и созданы TAB-файлы, можно начинать работать
с ними. В MapInfo Pro можно просматривать данные из любой базы данных, если эти данные
сконвертированы во внутренний формат MapInfo; удалять и добавлять поля, изменять их
порядок, имена, тип, ширину и индекс; указывать проекцию таблицы прямо из диалога;
проверять, геокодирована ли таблица (содержит ли графические объекты). О том, как внести
подобные изменения смотрите в разделе

Изменение структуры таблицы

Помните, что просматривать структуру списка или файла базы данных можно только после
конвертации данных в структуру таблицы MapInfo Pro. Смотрите раздел:

Как поместить

данные на карту

, где есть необходимые инструкции.

Для того чтобы проверить структуру таблицы, на вкладке

ТАБЛИЦА

в группе команд

Сортировка и фильтр

нажмите сначала

Таблица

, а затем

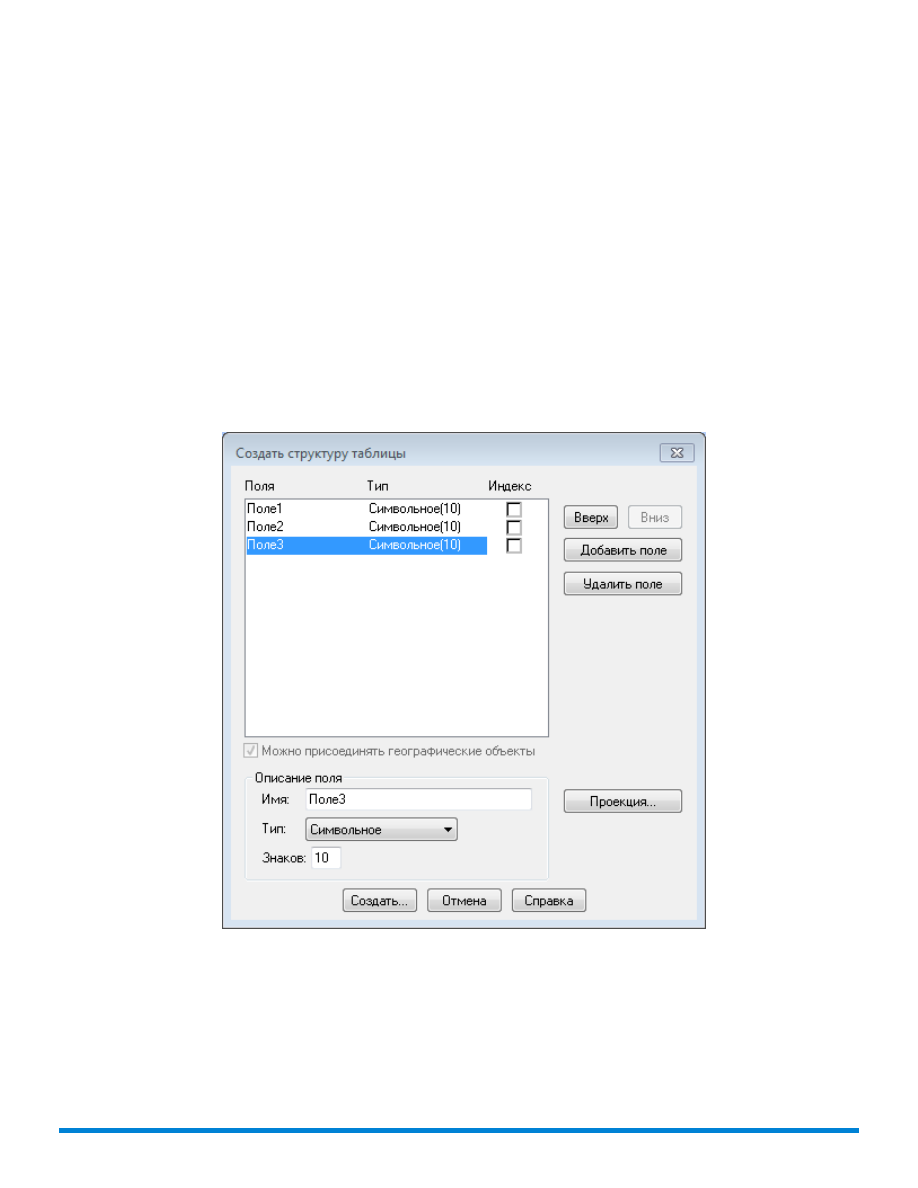

Изменить структуру

. Появится

диалог

Перестройка структуры таблицы

Более подробную информацию смотрите в разделе

Справочной системы

Доступ к данным

StreetPro

Добавление данных к таблице

Важной операцией в работе с таблицами является возможность обновлять данные,
содержащиеся в таблице. Команда MapInfo Pro

Обновить колонку

позволяет:

• добавить временную колонку или обновить существующую колонку, используя данные из

другой таблицы

• обновить таблицу
• поместить графическую информацию в видимые колонки.

Команда

Обновить колонку

находится на вкладке

ТАБЛИЦА

в группе

Правка

Обновление информации в части таблицы

Используйте команду

Обновить колонку

для обновления информации в части таблицы.

Например, можно выделить на карте юго-восток США, и использовать команду

Обновить

колонку

, чтобы заполнить колонку "sales rep" данными о торговом представителе для данной

территории в таблице Selection.

Можно либо обновить все строки в таблице, либо только выбранные строки. Чтобы обновить
выборку строк, выберите строки используя команды

Выбрать, SQL-запрос

ВыборВыбор

в-рамке

или

Выбор в круге

и затем произведите обновление в выборке.

198

О данных

Добавление временной колонки в таблицу

Достаточно часто возникает необходимость добавить в таблицу данные из другой таблицы.
В MapInfo Pro для этого можно либо создать временную колонку, либо обновить одну из уже
существующих. Для автоматического переноса информации в обоих случаях используется

Обновить колонку

на вкладке

ТАБЛИЦА

Имеется большой спектр вариантов переноса данных с применением функций обобщения:
вычисления среднего, минимального или максимального значения, суммы, пропорциональной
суммы, среднего или взвешенного среднего. Кроме того, можно задавать выражения для
вычисления дополнительных показателей.

• Подробные инструкции и примеры смотрите в разделе

Справочной системы

Добавление

временной колонки в таблицу

Географический и описательный варианты объединения

Объединять две таблицы можно разными способами. Объединяя две таблицы, MapInfo Pro
должна знать, каким образом сопоставлять записи из двух таблиц.

Пусть, например, требуется раскрасить территории по значениям продаж. Понятно, что все
продажи для Северо-Западной территории надо объединить в единую группу, а продажи для
Дальнего Востока – в другую и т.д. В MapInfo Pro это можно сделать двумя способами:

с помощью общего поля

географически (графически)

В приведенном случае лучше провести объединение на основе описательного поля с именем
территории (возможно, сокращенным). Скажем, таблица областей будет иметь поле с
названием

Территория

, содержащее названия территорий, а таблица продаж – поле "Регион",

также содержащее название территорий. MapInfo Pro будет объединять записи таблицы
продаж на основании сравнения поля "Регион" со значением поля

Территория

из таблицы

областей. Например, если в поле "Регион" таблицы продаж стоит "Северо-Запад", то в таблице
областей будет проведен поиск записи также со значением "Северо-Запад" в поле
"Территория", "Дальний Восток" будет объединен с другими "Дальними Востоками" и т.д.

Однако, если обе таблицы содержат графические данные, то в MapInfo Pro можно провести
и графическое объединение.

Например, требуется раскрасить карту RUSSIA согласно количеству пожаров – FIRES – за
последний год. База данных FIRES должна быть геокодирована. Тогда MapInfo Pro сможет
объединить записи таблиц пожаров и областей. MapInfo Pro по координатам очага каждого
пожара определит, в какой области он произошел.

• Более подробную информацию смотрите в разделах

Справочной системы

Объединение

таблиц по описательному критерию

Объединение таблиц по географическому

критерию

199

О данных

Обновление части таблицы

Чтобы быстро и наглядно обновить часть таблицы, выберите объекты в окне карты и выполните
команду Обновить колонку для обновления значений в соответствующих записях. Такой метод
удобен при изменении значений в нескольких записях на одно и то же новое значение.

Чтобы добавить колонку District в таблицу USA :

Создайте колонку

District

(на вкладке

ТАБЛИЦА

в группе

Обслуживание

нажмите

Таблица

Изменить структуру

) в таблице областей России.

В диалоге

Изменить структуру таблицы

добавьте колонку округов.

Покажите таблицу областей в окне карты.

Выберите нужные области с помощью команды

Выбор

(или какого-нибудь другого).

На вкладке

ТАБЛИЦА

нажмите

Обновить колонку

в группе

Правка

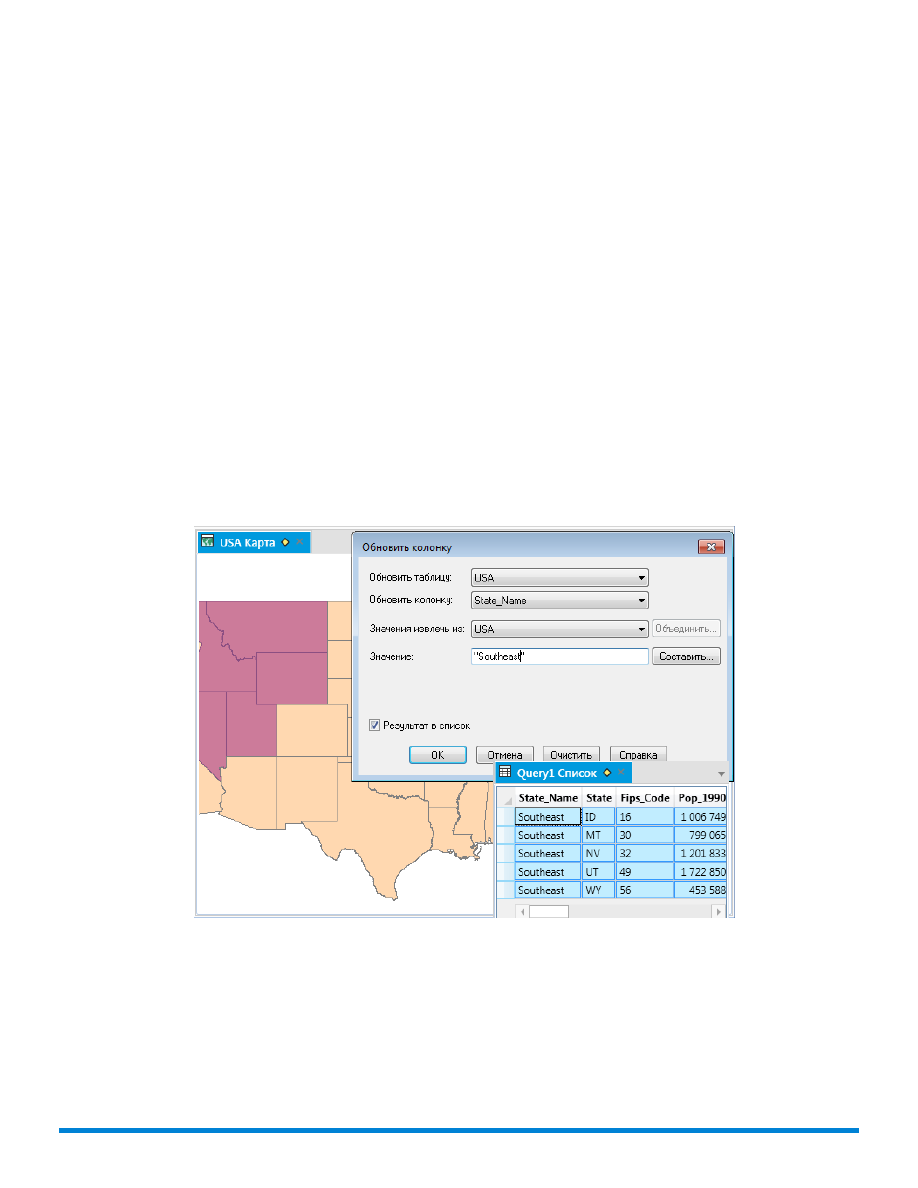

и заполните диалог

как показано на рисунке. Не забудьте поместить значение в двойные кавычки, иначе MapInfo
Pro посчитает его названием колонки.

Нажмите

. MapInfo Pro создаст таблицу запроса для юго-восточных штатов, в которой

колонка "District" будет содержать значение Southeast.

Сохраните таблицу, чтобы не потерять внесенную информацию.

200

О данных

Добавление записей в таблицу

Команда

Добавить записи в таблицу

используется для добавления в таблицу записей из

другой таблицы. Эти две таблицы должны иметь одинаковые колонки, расположенные в
одинаковом порядке.

Чтобы добавить данные из другой таблицы:

На вкладке

ТАБЛИЦА

в группе команд

Правка

нажмите кнопку

Добавить строки

–

откроется диалог

Добавить записи в таблицу

Укажите название таблицы, записи из которой требуется добавить.

Укажите, к какой таблице следует добавлять записи, и нажмите

Если соответствующие колонки содержат данные разного вида, выполняется наилучшее
возможное преобразование типов. Если порядок колонок не совпадает, измените его с
помощью колонок Перестроить прежде, чем выполнять команду

Добавить строки

Если один из слоев включает в себя графические объекты, то необходимо
следить за тем, чтобы его пространственный охват был достаточным для того,

Примечание:

чтобы вместить в себя объекты из присоединяемой таблицы, иначе координаты
последних будут сильно искажены, особенно по краям карты. Чтобы установить
пространственный охват, т.е. границы слоя, воспользуйтесь программой

Граница рамки карты

Список доступных программ-инструментов и информацию об использовании программы
Граница рамки карты см. раздел:

Добавление инструмента в каталог программ

Справочной

системе

MapInfo Pro .

Список доступных программ-инструментов и информация об использовании программы
Граница рамки карты в разделе

Добавление инструмента в каталог программ

Добавление записей одной таблицы в другую

Чтобы добавить одну таблицу к другой:

На вкладке

ТАБЛИЦА

в группе команд

Правка

нажмите кнопку

Добавить строки

–

откроется диалог

Добавить таблицу

Выберите таблицу, записи которой нужно добавить. Выберите таблицу в списке Добавить
таблицу.

Выберите таблицу, в которую будут добавлены записи. Выберите таблицу в списке Таблицы.

Нажмите

. Появится окошко–индикатор состояния.

Чтобы прекратить добавление записей, нажмите на кнопку

Остановить

201

О данных

В случае, если типы данных соответствующих колонок двух таблиц не совпадают, MapInfo
Pro преобразует данные наилучшим возможным способом к типу полей пополняемой таблицы.
Если же типы данных в соответствующих колонках несовместимы, следует изменить порядок
следования колонок в одной из таблиц с помощью команды Изменить структуру (на вкладке

ТАБЛИЦА

нажмите

Таблица

и выполните

Изменить структуру

Изменить порядок колонок в таблице можно также командой

SQL-запрос

, а затем изменив

результирующую таблицу.

Разделение данных из одной колонки в несколько колонок

Если вы импортируете данные в MapInfo из других форматов, то существует вероятность
того, что данные не преобразуются нужным вам образом. В некоторых случаях, данные
которые вы хотите хранить в разных колонках, в результате преобразования объединяются
в одной колонке. Например, у вас есть фамилии, имена и отчества сотрудников вашей фирмы,
которые объединены в одной колонке, которая называется «ФИО». Вам необходимо разделить
эти данные, таким образом, чтобы фамилии, имена и отчества сотрудников хранились в
разных колонках.

Чтобы разделить эти данные, выполните следующие действия:

На вкладке

ГЛАВНАЯ

нажмите

Открыть

, выполните

Таблица

и откройте таблицу, которую

требуется изменить.

Добавьте три новых колонки в таблицу. На вкладке

ТАБЛИЦА

в группе

Обслуживание

нажмите

Таблица

Изменить структуру таблицы

. Добавьте две текстовые колонки

шириной 15 символов. Назовите их ИМЯ и ОТЧЕСТВО. Затем добавьте текстовую колонку
ФАМИЛИЯ шириной 30 символов.

Заполните колонку ФАМИЛИЯ данными, выполнив на вкладке

Таблица

команду

Обновить

колонку

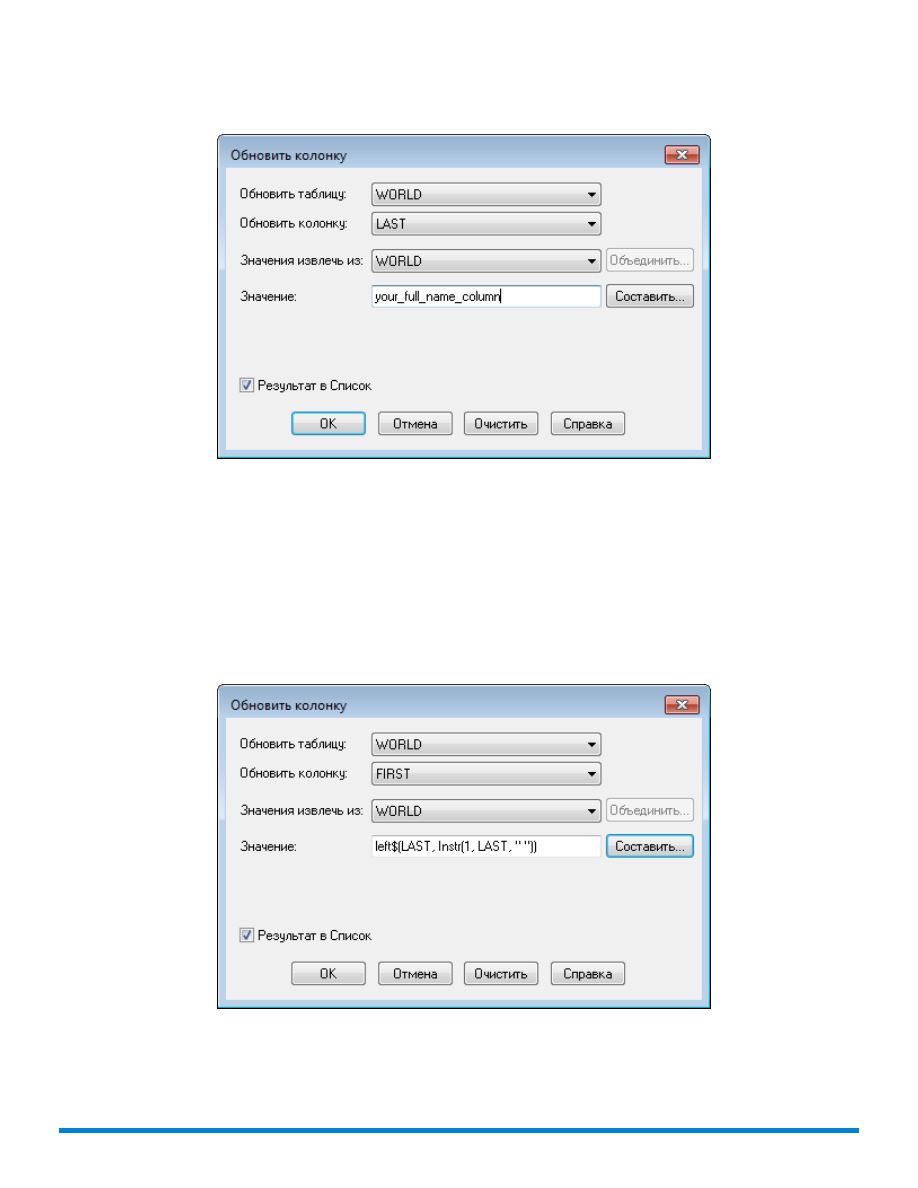

. Заполните диалог

Обновить колонку

202

О данных

Колонка ФАМИЛИЯ будет обновлена значениями данных из колонки с полным именем,
Поскольку мы работаем с единственной таблицей то в окошках

Обновить таблицу

Значения извлечь из

одинаковые значения, В следующем примере имя таблицы TABLE1,

а полное имя колонки – your_full_name_column. Их следует заменить реальными именами
этих двух параметров.

Чтобы отделить имя сотрудника и поместить её в колонку «Имя», на вкладке

Таблица

выполните команду

Обновить колонку

. Заполните диалог

Обновить колонку

Обновлять следует колонку ИМЯ.

203

О данных

В поле Значение введите следующее выражение: Left$(ФИО, InStr(1,ФИО," ")).

Чтобы отделить фамилию сотрудника, на вкладке

Таблица

выполните команду

Обновить

колонку

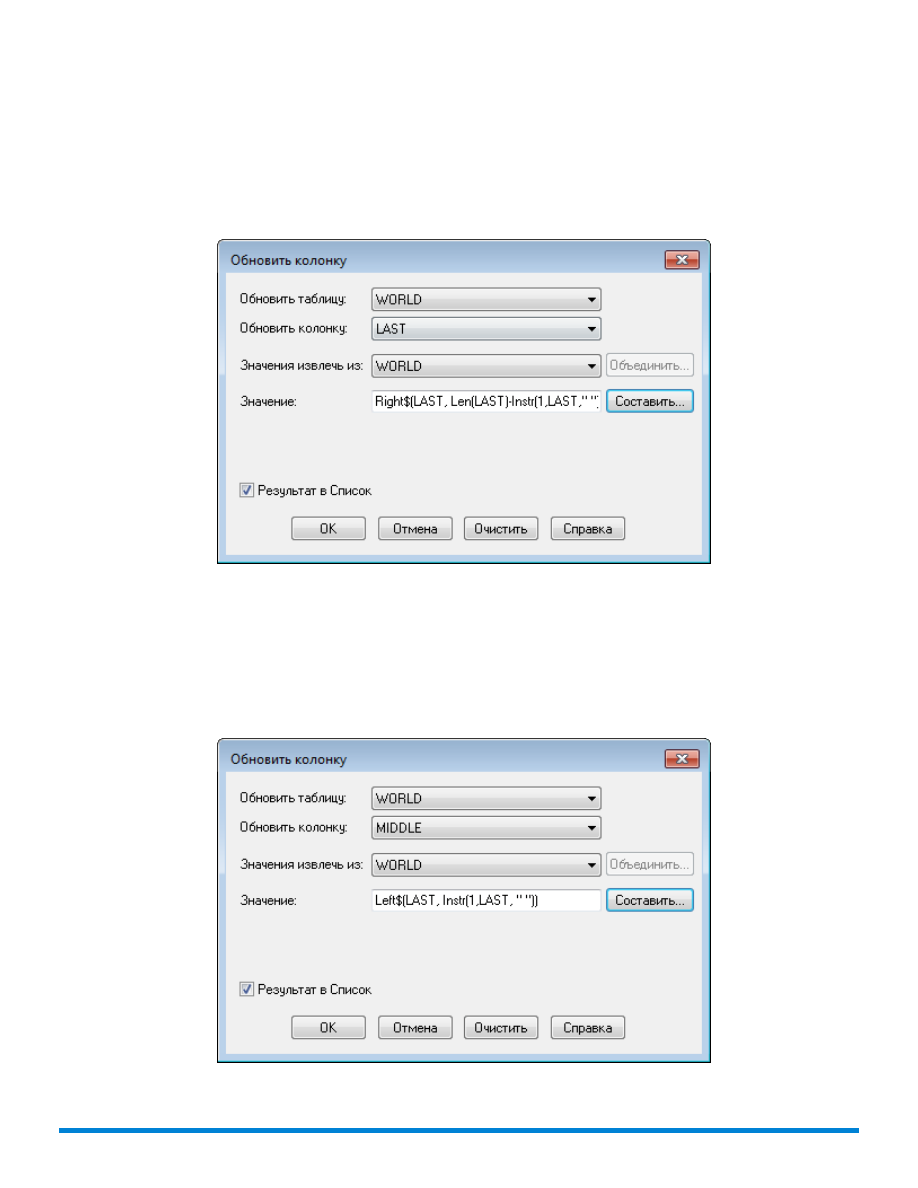

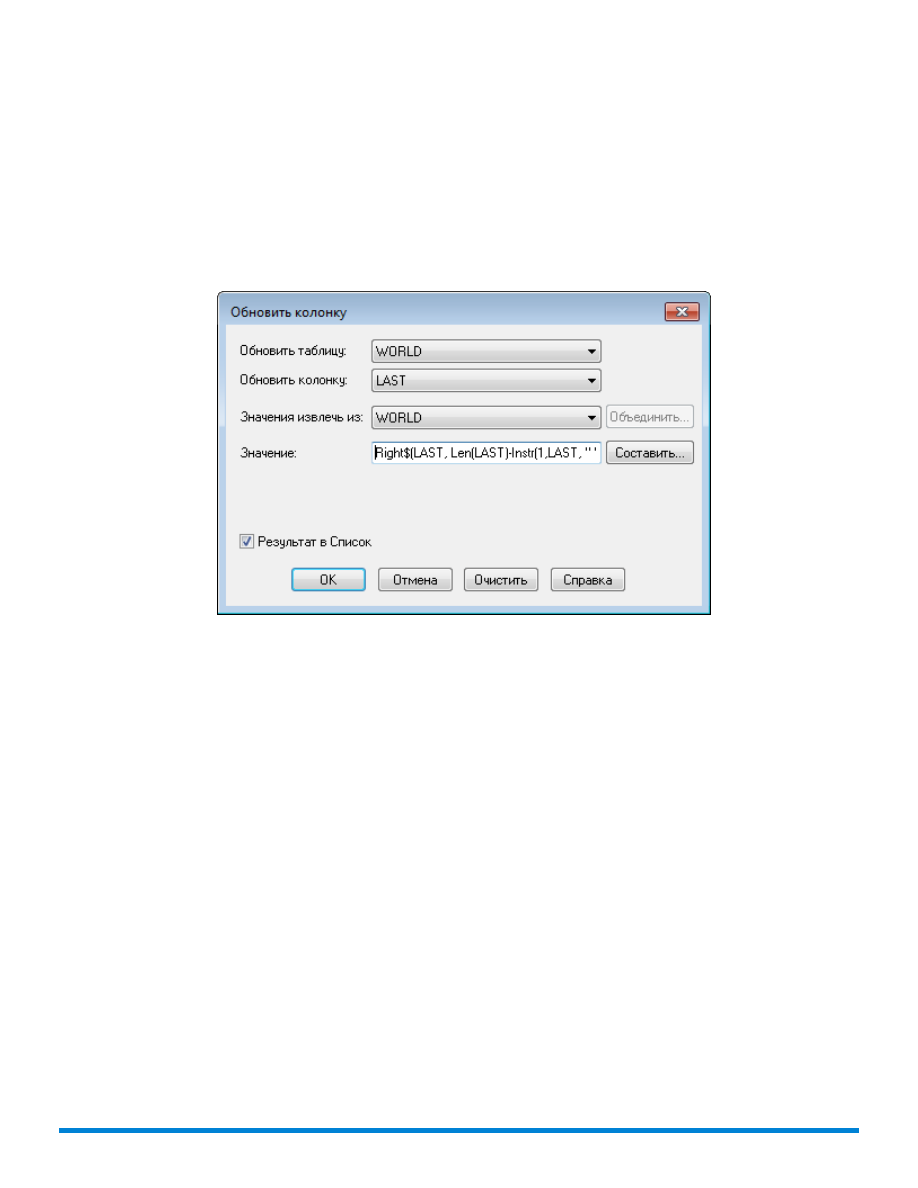

. Заполните диалог

Обновить колонку

Обновлять следует колонку «ФАМИЛИЯ».

Ввести следует значение: Right$(LAST, Len(LAST)-Instr(1,LAST," ")).

Чтобы отделить отчество сотрудника, на вкладке

Таблица

выполните команду

Обновить

колонку

. Заполните диалог

Обновить колонку

204

О данных

В поле Значение введите следующее выражение: Left$(LAST, Instr(1,LAST," ")). Нажмите
ОК, колонка

MIDDLE

с «отчеством» обновится.

В результате наших действий мы получили таблицу в которой данные о сотрудниках
(фамилия, имя и отчество) будут храниться в разных колонках.

Теперь колонку "ФИО" можно удалить.

Нужно отметить, что предложенный метод не будет работать, если для некоторых
сотрудников будет отсутствовать имя и/или отчество.

Размещение информации о графических объектах в видимых колонках

Команда Обновить колонку также используется для того, чтобы разместить информацию о
графических объектах в видимых колонках таблицы. Таблицы, содержащие графические
объекты, скрытно хранят информацию о них (она не видна пользователю). С помощью команды
Обновить колонку часть этой информации можно разместить в колонках, которые показываются
в окне Списка. Команда Обновить колонку с выражениями CentroidX(Obj) и CentroidY(Obj)
использует проекцию, в которой отображена текущая карта, а по умолчанию использует
проекцию "Долгота/Широта". Например, пусть необходимо проверить широту и долготу
радиостанций в окне Списка. В этом случае мы работаем с единственной таблицей –
“RADIOLOC”. Мы можем по-прежнему использовать тот же диалог

Обновить колонку

, что

и в примере с добавлением временной колонки.

205

О данных

• Более подробную информацию смотрите в разделе

Справочной системы

: "

Размещение

информации о графических объектах в видимых колонках таблицы

Использование колеса прокрутки мыши в окне Списка

Когда работаете в окне списка, можно использовать колесо прокрутки мыши, чтобы
перемещаться по тексту. Поворачивайте колесо вниз, чтобы перемещаться вниз страницы,
и поворачивайте колесо вверх, чтобы двигаться вверх. По-прежнему можно пользоваться
клавишей

TAB

, чтобы перемещаться по окну Списка вправо, а комбинацией клавиш

SHIFT+TAB

– влево.

Список комбинаций клавиш для навигации по окну списка в разделе

Комбинации клавиш в

окне списка

Добавление записи к таблице

Можно добавлять временные записи к таблице MapInfo. Таблица перед этим должна стать
изменяемой.

Для создания новой записи:

На вкладке

ТАБЛИЦА

нажмите

Новый список

Выберите имя таблицы, которая открыта не в режиме "только для чтения".

Нажмите

, и на экране появится новое окно Списка с данными таблицы.

Нажмите

Добавить новую строку

в группе

Правка

на вкладке

ТАБЛИЦА

, чтобы добавить

новую строку (или воспользуйтесь комбинацией клавиш

Ctrl-E

). Добавить новую строку в

конце таблицы

В новую строку введите данные.

Когда завершите добавление записей, то на вкладке

ГЛАВНАЯ

в группе

Файл

выберите

команду

Сохранить таблицу

, чтобы записать введенные данные.

Создание новой таблицы

Ранее упоминалось о том, что в MapInfo можно использовать внешние данные: из dBASE,
Excel, Access, Lotus 1-2-3, шейп-файлов, файлов поверхностей и ASCII-файлов с
разделителями. Также можно создавать свои базы данных непосредственно в MapInfo Pro.
Такие базы данных можно открывать и просматривать в виде карт (поскольку они содержат
графические объекты), списков или графиков.

Чтобы создать новую таблицу в MapInfo Pro:

На вкладке

ТАБЛИЦА

нажмите кнопку

Новая таблица

. Появится диалог

Новая таблица

Выберите один или несколько вариантов:

•

Показать Списком

– установите этот флажок, чтобы показать новый буфер только в

новом окне списка.

206

О данных

•

Показать Картой

– установите этот флажок, чтобы показать новый буфер только в новом

окне карты.

•

Добавить к Карте

– установите этот флажок, чтобы показать данные в активном окне

карты.

В зависимости от используемой операционной системы выполните одно из действий и
нажмите

ОК

• Чтобы создать новую структуру таблицы, нажмите

Создать новую

• Чтобы задать структуру новой таблицы по образцу структуры существующей таблицы,

нажмите

Как в таблице

и выберите из списка таблицу, структуру которой требуется

скопировать.

Нажмите кнопку

Создать

. Откроется диалог

Создать структуру таблицы

Если был выбран вариант Создать новую, этот диалог будет пустым. Можно удалить
поле, выбрав его и нажав кнопку Удалить поле.

Чтобы добавить новые поля к структуре таблицы, нажмите

Добавить поле

. Задайте имя

поля, его тип, количество знаков и укажите, является ли это поле индексируемым.

207

О данных

Продолжайте добавлять поля, создав их столько, сколько необходимо.

Используйте кнопки

Вверх

Вниз

для формирования следования полей в таблице.

Помните, что порядок полей в этом диалоге (сверху вниз) будет отображаться в окне Списка
слева направо.

Нажмите кнопку

Создать

. Откроется диалог

Создать новую таблицу

Укажите место на диске, где будет сохранена новая таблица

10.

Введите

имя новой таблицы

11.

Определите тип расширения создаваемой таблицы. Можно выбирать следующие типы
форматов:

•

Таблица MapInfo (*.tab)

•

dBASE DBF (*.tab)

•

Microsoft Access (*.tab)

•

Mapinfo версии 2 (*.tab)

•

База данных SQLite Database (*.tab)

12.

Нажмите на кнопку

Сохранить

. Последует одно из следующих событий:

• Если был выбран формат MapInfo Pro, то таблица будет построена сразу.
• Если был выбран формат dBASE DBF, переходите на

шаг 13

• Если был выбран формат dBASE DBF, откроется диалог

Файлы dBASE (DBF)

запрашивающий кодировку набора символов. Выберите подходящую кодировку и нажмите

13.

Нажмите кнопку

Сохранить

в диалоге

Создать новую таблицу

. MapInfo Pro создаст новую

таблицу.

Не используйте слово "Districts" в качестве имени таблицы. В MapInfo Pro
слово "Districts" зарезервировано для внутренней системной таблицы,
используемой в процессе районирования.

Примечание:

14.

Более подробную информацию смотрите в разделах

Справочной системы:

Имена файлов"

"Открытие группы таблиц"

Создание новой таблицы объединением объектов по колонке

Предположим, что нужно нарисовать карту США, объединив данные с карт общепризнанных
территорий, таких как Средний Запад, Тихоокеанское побережье, Северо-Восток и т.п. Можно
объединить все штаты и создать новые объекты по общему для каждой из территорий
значению.

Чтобы это сделать, можно нарисовать прямоугольник в каком-либо месте карты США.
Выберите несколько штатов вокруг прямоугольника и назначьте их изменяемыми. Выберите
прямоугольник и разрежьте им выбранные штаты. Будут созданы новые объекты, а каждый
новый объект будет содержать аббревиатуру штата. Затем, выполните команду

Объединить

объекты по колонке

и укажите аббревиатуру в качестве параметра объединения. Штаты

будут созданы повторно.

208

О данных

Диалог Слияние в таблице позволяет Вам построить новую таблицу:

На вкладке

ОБЪЕКТЫ

в группе

Правка

нажмите сначала кнопку

Объединить

, затем

Объединить используя колонку

– откроется диалог

Объединить используя колонку

Выберите таблицу, объекты которой хотите комбинировать.

Выберите колонку, по значениям которой будут формироваться группы.

В поле Поместить результат в выберите

Создать новый

Нажмите кнопку

Далее

– появится диалог

Новая таблица

Нажмите кнопку

Создать

— откроется диалог

Создать/Изменить структуру таблицы

Нажмите кнопку

Создать

— откроется диалог

Создать новую таблицу

Нажмите

Сохранить

и новая таблица будет создана.

Изменение структуры таблицы

Вносить изменения в структуру таблиц можно непосредственно во время работы в MapInfo.
Можно удалять и прибавлять поля, изменять их порядок, имена, тип, ширину и индекс;
указывать проекцию таблицы прямо из диалога; проверять, геокодирована ли таблица
(содержит ли графические объекты).

Установка флажка

Можно присоединять географические объекты

в диалоге

Перестройка

структуры таблицы

включает возможность создания картографических объектов и, наоборот,

если сбросить этот флажок, то таблица будет расгеокодирована и ее географические объекты
будут потеряны.

Чтобы проверить или изменить структуру таблицы:

На вкладке

ТАБЛИЦА

в группе

Обслуживание

нажмите сначала кнопку

Таблица

, затем

кнопку

Изменить структуру

– откроется диалог

Изменить структуру таблицы

В списке Показать структуру таблицы будут перечислены имеющиеся таблицы.

Выберите таблицу, которую нужно изменить.

Нажмите

Будет показан диалог

Перестройка структуры таблицы

, если была выбрана изменяемая

таблица. Изменить структуру таблицы только для чтения нельзя, поэтому команда

Перестроить

вызывает диалог Структура таблицы.

Помните, что если таблица создана на основе внешних баз данных, то её
структуру можно только просматривать.

Примечание:

Чтобы переместить колонку в диалоге

Перестройка структуры таблицы

, выберите колонку

которую вы хотите переместить и перетащите мышкой её на новое место в списке. Небольшая
синяя стрелка показывает положение буксируемой колонки.

209

О данных

Копирование и переименование таблицы

Поскольку таблица MapInfo Pro состоит из двух или более файлов (

STATES.TAB

STATES.DAT

STATES.MAP

и другие), все эти файлы одной таблицы должны находиться в одной и той же

папке. Если любой из файлов будет перемещен в другую папку, необходимо переместить
туда же все соответствующие файлы. Если требуется сохранить таблицу на дискету,
необходимо сохранить все соответствующие файлы.

Поскольку каждая таблица содержит как минимум два файла, нельзя изменить имя только
одного из этих файлов. В противном случае, MapInfo Pro не сможет найти все файлы, которые
необходимы для создания этой таблицы.

Более подробную информацию смотрите в разделе

Справочной системы

: "

Копирование и

переименование таблицы"

Удаление таблиц

Удаление таблицы влечет удаление TAB-файла и всех других файлов-компонентов.

Чтобы удалить таблицу:

На вкладке

ТАБЛИЦА

в группе

Обслуживание

нажмите

Таблица

Удалить таблицу

Укажите, какую таблицу следует удалить, и нажмите

. Появится сообщение о том, что

таблица будет удалена с диска, причем отменить это действие будет невозможно.

Нажмите

, MapInfo Pro удалит таблицу.

Удаление растровой таблицы приводит только к удалению TAB-файла. Удаление файла
поверхности приводит к удалению и TAB-файла, и самого файла поверхности.

Упаковка таблицы

Операция упаковки таблицы позволяет сжать табличные файлы и тем самым сэкономить
место на диске. Можно упаковывать либо только числовые данные, либо только графические
объекты, либо и то, и другое. При упаковке числовых данных таблица очищается от удаленных
записей. Чтобы упаковать таблицу, MapInfo Pro требует наличия свободного места на диске,
равного двойному размеру обрабатываемого файла (для временного хранения резервной
копии сжимаемого файла).

Чтобы упаковать таблицу:

На вкладке

ТАБЛИЦА

в группе

Обслуживание

нажмите сначала

Таблица

, затем

Упаковать

таблицу

– откроется диалог

Упаковка

В списке Упаковать выберите имя таблицы.

210

О данных

Выберите способ упаковки.

Упаковать табличные данные

В этом режиме таблица сжимается за счет строк с числовыми и символьными данными,
помеченных как удаленные.

Упаковать графику

В этом режиме таблица сжимается за счет удаленных графических объектов.

Упаковать все

Упаковывается и графическая, и табличная информация.

Нажмите

Упаковка может повредить подписи, сохраняемые в рабочем наборе. Если
планируется работа с подписями, то упакуйте таблицу до создания подписей.

Примечание:

Функции обобщения данных командой Обновить колонку

В MapInfo Pro имеется несколько функций обобщения, позволяющих вычислять новую
информацию на основе имеющихся сведений. Эти функции можно использовать в диалоге
команды

Обновить колонку

, если в диалоге используются две таблицы. Среди них –

Avg,

Count, Min, Max, Sum, WtAvg, Proportion Sum, Proportion Avg

Proportion WtAvg

. Эти

функции описаны в следующей таблице.

Описание

Функции обобщения

Среднее – вычисляет среднюю величину на основании всех значений из указанной
группы.

Среднее

Вычисляет количество записей в группе.

Счетчик (count)

Минимум – находит наименьшее значение в группе.

Минимум

Максимум – находит наибольшее значение в группе.

Максимум

Сумма – вычисляет сумму значений для всех записей группы.

Сумма

211

О данных

Описание

Функции обобщения

Среднее взвешенное – вычисляет среднее значение для записей группы; различные
значения берутся с различными коэффициентами (весами).

WtAvg

Пропорциональная сумма – вычисляет сумму в зависимости от того, какая часть
графического объекта лежит внутри другого объекта.

Пропорциональную сумму.

Пропорциональное среднее – вычисляет среднее значение в зависимости от того,
какая часть графического объекта лежит внутри другого объекта.

Proportion Avg

Пропорциональное средне взвешенное – вычисляет взвешенное среднее значение
в зависимости от того, какая часть графического объекта лежит внутри другого
объекта.

Proportion WtAvg

Помните, что функции Аvg, Count, Min, Max, Sum и WtAvg могут работать только с числовыми
данными. Функции семейства Proportion... могут работать и с географическими данными.

Для повышения производительности вычислений с пропорциями, используйте утилиту
Пропорциональное перекрытие; см.

Использование каталога программ

. Дополнительная

информация об этой программе находится в разделе

Справочной системы

Утилита

Пропорциональное перекрытие

Более подобное описание использования команды Обновить Колонку смотрите
в разделе

Добавление временной колонки в таблицу

Примечание:

• Примеры смотрите в разделе

Справочной системы

Обобщение данных командой Обновить

Колонку

Просмотр таблиц в окне Списка

Бывают ситуации, когда целесообразнее просматривать таблицы не в виде карты, а в
табличном виде. В MapInfo Pro это осуществляется в окне Списка.

Чтобы увидеть таблицу в виде списка:

На вкладке

ТАБЛИЦА

нажмите

Новый список

Укажите, какую таблицу следует удалить, и нажмите

В окне

Список

увидите заголовки колонок и значения в колонках, соответствующие различным

записям.

212

О данных

MapInfo Pro (Версия 15.2). Руководство - часть 13
