MapInfo Pro (Версия 15.2). Руководство

С веб-сайта Pitney Bowes Inc. можно загрузить дополнительные обработчики
растров следующих форматов NIMA и NITF: ADRG, CADRG, ASRP, CIB, USRP
(эти компоненты также можно найти на установочном диске).

Примечание:

MapInfo Pro может импортировать графические и текстовые данные из файлов форматов
MIF, DXF, MBI и MMI. Из файлов формата IMG MapInfo Pro импортирует только графические
данные.

Поддерживаемые форматы растровых изображений

Ниже перечислены форматы файлов растровых изображений, поддерживаемые MapInfo Pro:

•

ADF

– файл покрытий ArcInfo (ADF)

•

ASC

– текстовый файл АSCII

•

BIL – Satellite Pour l'Observation de la Terre

– формат снимков Spot 1.5 и 4.0: 8 бит оттенков

серого, Формат 1.5, 8 бит оттенков серого, Формат 4.0, 24 бит цветной, Формат 1.5, 24 бит
цветной, Формат 4.0.

•

BMP

– формат Windows bitmap (BMP) монохромный, 8-разрядный цветной, 24 -разрядный

цветной

•

filename

.* – формат Compressed ARC Digitized Raster Graphic (CADRG)

•

filename

.* – формат Controlled Image Base (CIB)

•

ECW

– формат Enhanced Compression Wavlet (ECW), разработанный ER Mapper

•

EMF

– формат Enhanced Metafile

•

FLT

– формат Image Filter (FLT)

•

GEN

– формат ARC Digitized Raster Graphic (ADRG)

•

GEN

– формат ARC Standard Raster Product to 1.2 (ASRP) 1.2

•

GIF

– формат Graphics Interchange Format (GIF)

•

GIF

– формат Graphics Interchange Format (GIF89a) нечересстрочный монохромный,

8-разрядный цветной

•

GRC

– формат MapInfo Vertical Mapper

•

GRD

– MapInfo Pro рассматривает файлы MapInfo Vertical Mapper как файлы поверхности

или растра. Если ассоциированный TAB-файл содержит запись RasterStyle 6, то MapInfo
Pro рассматривает такой файл как файл поверхности.

•

JFIF

– файл обмена JPEG (JFIF): 8-разрядный черно-белый, 24-разрядный цветной без

дискретизации, 24 -разрядный цветной с дискретизацией YUV422, 24 -разрядный цветной
с дискретизацией YUV411

•

JP2

– Joint Photographic Experts Group: (JPEG) 2000 MapInfo Pro позволяет экспортировать

окно в файл формата JPEG 2000 и просматривать файлы в формате JPEG 2000 при помощи
обработчика растров LeadTools.

•

JPG

– формат Joint Photographic Experts Group (JPG)

•

JPEG

– 8-разрядный черно-белый, 24-разрядный цветной без дискретизации, 24 -разрядный

цветной с дискретизацией YUV422, 24 -разрядный цветной с дискретизацией YUV411

•

NTF

– формат National Imagery Transmission Format (NITF) версии 2.x

•

PCX

– формат ZSoft Paintbrush

•

PCX

– монохромный, 8 бит оттенков серого, 8 бит цветной, 24 бит цветной.

Основы MapInfo Pro

•

PNG

– формат Portable Network Graphics (PNG)

•

PSD

– формат Photoshop 3.0

•

SID

– обработчик растров MrSID позволяет открывать и показывать растровые изображения,

сжатые в формате MrSID.

•

TIF

– формат Geographic Tagged Image File Format (GeoTIFF)

•

TIF

– Tagged Image File Format: TIFF Revision 5.0, монохромный (класс B), без сжатия,

монохромный (класс B), без сжатия, сжатие PackBits, 8 бит оттенков серого (класс G), без
сжатия, 8 бит цветной (класс P), без сжатия, 24 бит цветной (класс R), без сжатия.

•

TIF

– Tagged Image File Format (TIFF) CMYK

•

TIF

– Tagged Information File Format (TIFF) CCITT Group 4

•

TIF

– Tagged Information File Format (TIFF) LZW

•

TXT

– текстовый формат

•

TGA

– Targa TGA Truevision File Format Specification 2.0. 8-разрядный черно-белый,

8-разрядный цветной, 24-разрядный цветной

•

WMF

– формат Windows Metafile Format (WMF) Обработчик растров загружает растровые

версии файла WMF.

Ограничения для файлов, форматы которых поддерживаются MapInfo Pro

При работе в MapInfo, имейте в виду следующую информацию о форматах:

• MapInfo Pro поддерживает импорт DXF-файлов вплоть до версии 13: на вкладке

ГЛАВНАЯ

в разделе

Открыть

нажмите

Импорт

. Данные из других версий импортируются средствами

Универсального транслятора и командой Открыть внешние данные.

• Команда Открыть внешние данные (FME) поддерживает все форматы DXF вплоть до текущей

версии AutoCAD. В настоящее время наша компания старается идти в ногу с новыми
выпусками FME. Если вы расширите приложение для импорта файлов AutoCAD DWG и
DXF, используя более новые версии FME до того, как мы провели обновление нашего
продукта, то могут возникнуть ошибки.

• В MapInfo Pro можно одновременно открывать максимум 500 файлов, если удалить запись

в реестре

HKEY_LOCAL_MACHINE\SOFTWARE\MapInfo\MapInfo\Common Max Files

• Можно одновременно держать открытыми до 125 файлов для редактирования в MapInfo

Pro.

Поддерживаемые Feature Manipulation Engine (FME) форматы данных

MapInfo Pro устанавливается вместе с модулем обработки данных Feature Manipulation Engine
(FME) 2015, что позволяет открывать данные напрямую, а не транслировать их по отдельности,
и работать с копиями данных в tab-формате. С помощью FME можно открывать внешние
данные следующих форматов:

• Autodesk AutoCAD DWG/DXF – поддерживаются версии файлов AutoCAD до версии 2010

включительно

• Bentley MicroStation Design (V7) – поддерживается Intergraph Standard File Format (ISFF)

версии 7

Основы MapInfo Pro

• Bentley MicroStation Design (V8) – поддерживается Intergraph Standard File Format (ISFF)

версии 8

• ESRI ArcInfo Export (.e00) – поддерживаются файлы ArcGIS 10.x
• ESRI-геоданные (ArcSDE) – поддерживается ArcSDE 10.х
• ESRI-геоданные (File Geodatabase API) – модули чтения/записи (GDB) поддерживают файлы

геоданных версии 10.0 и более новые

• ESRI-геоданные (MDB) – поддерживается ArcGIS 10.х;
• Geography Markup Language (GML) – модуль чтения поддерживает GML версий 2.1.2, 3.1.1

и 3.2.1, а модуль записи поддерживает GML версий 3.1.1 и 3.2.1

• Google Earth KML – поддерживается KML 2.2;
• Spatial Data Transfer Standard (SDTS) – модуль чтения наборов данных USGS DLG,

удовлетворяющих требованиям SDTS Topological Vector Profile (TVP), и наборов данных
USGS Digital Elevation Model (DEM), удовлетворяющих требованиям SDTS Raster Profile

• Vector Product Format (VPF) Coverage – модуль чтения VPF-данных, хранящихся в виде

структуры, заданной армейским стандартом: Military Standard, Vector Product Format,
MIL-STD-2407

Для того чтобы открыть в MapInfo Pro данные в этих форматах, на вкладке

ГЛАВНАЯ

разделе

Открыть

выполните команду

Открыть внешние данные

Для того чтобы транслировать в MapInfo Pro TAB-файлы с помощью FME, на вкладке

ГЛАВНАЯ

в разделе

Инструменты

выполните команду

Универсальный транслятор

Детальное описание всех поддерживаемых FME-форматов смотрите в разделе о модулях
чтения и записи:

FME Readers and Writer (formats supported by FME 2015)

в справочной

системе

FME Desktop.

Новые функции FME 2015 описаны здесь:

http://www.safe.com/fme/new

Открытие таблиц MapInfo

Почти все операции в MapInfo Pro начинаются с открытия таблицы. Таблица содержит
информацию, которую можно отобразить на географических картах или в списках (в
стандартном табличном виде).

Для того чтобы открыть локальную таблицу (файл с данными, хранящийся на вашем
компьютере):

На вкладке

ГЛАВНАЯ

в группе

Файл

нажмите сначала

Открыть

, затем

Таблица

– откроется

диалог

Открыть

Если вы находитесь в диалоге

Открыть сразу

(первый диалог,

появляющийся при запуске MapInfo Pro), выберите кнопку

Открыть

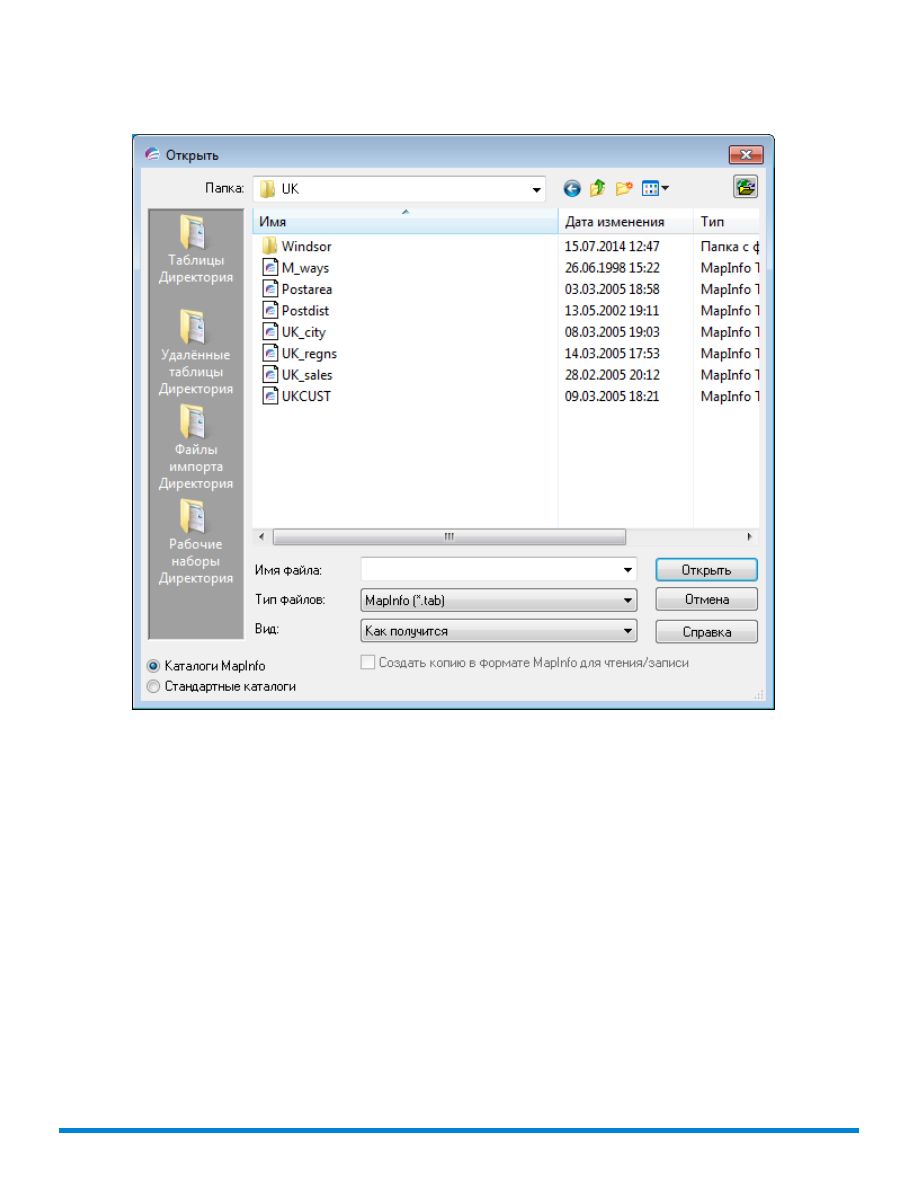

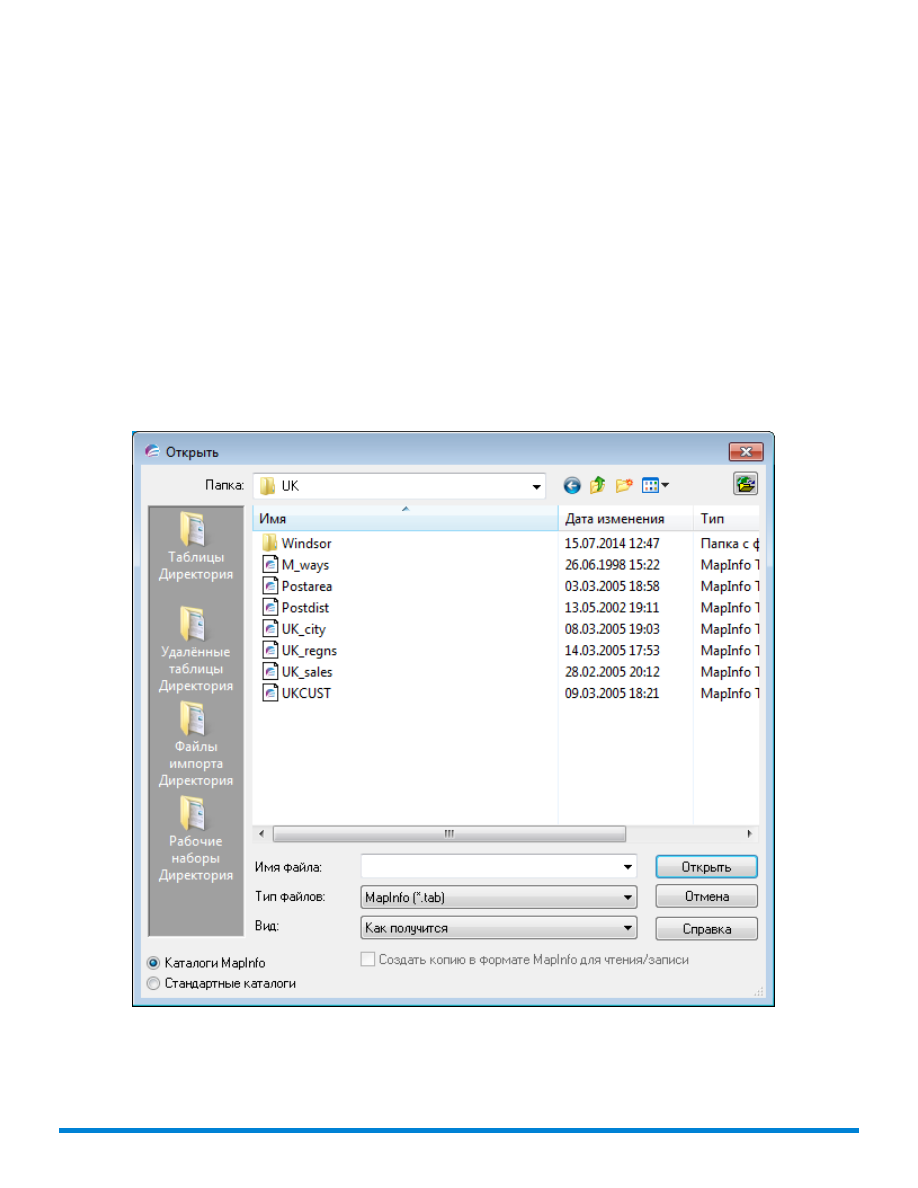

Появится диалог

Открыть таблицу

Примечание:

Основы MapInfo Pro

Выберите файл, который надо открыть. Выберите тип данных в списке

Тип файлов

которые требуется открыть.

В списке

Представление

выберите вид, в котором будете анализировать данные.

•

Как получится

– MapInfo Pro автоматически выбирает наиболее подходящий способ

представления таблицы в окне карты. Если данные содержат графические объекты,
MapInfo Pro откроет таблицу в окне карты. Если уже существует открытое окно карты и
ваши данные могут быть нанесены на эту карту, MapInfo Pro автоматически откроет
таблицу в текущем окне карты. Если данные не содержат графические объекты, MapInfo
Pro попытается открыть таблицу в окне списка. Если в таблице не содержится ни
графических, ни табличных данных, MapInfo Pro использует режим

Скрыть

(данные не

будут выводиться на экран).

•

Списком

– MapInfo Pro откроет таблицу в окне списка.

•

В активной карте

– MapInfo Pro добавит ваши данные в окно активной карты.

•

В новой карте

– MapInfo Pro откроет таблицу в новом окне карты.

•

Скрыть

– MapInfo Pro откроет таблицу, которая будет доступна для любых операций,

но данные отображаться не будут.

Когда вы открываете таблицу и выбираете значение из

списка

возможных

представлений, MapInfo Pro запоминает выбор, и для следующей таблицы
использует тот же вариант.

Примечание:

Установите флажок

Создать копию в формате MapInfo для чтения/записи

, для того

чтобы открыть её в формате TAB.

Если не установить флажок

Создать копию...

, то таблица будет открыта

в режиме только чтения.

Примечание:

Чтобы открыть файл, проделайте одно из следующих действий:

• Дважды щелкните на файле, который надо открыть.
• Щелкните на файле, который надо открыть, или выделите файл из списка и щелкните

на кнопке

Открыть

MapInfo Pro откроет файл данных.

Чтобы открыть сразу несколько таблиц, выбирайте файлы таблиц, удерживая нажатой либо
клавишу

Shift

для выбора нескольких последовательно расположенных файлов, либо клавишу

Ctrl

для выбора файлов в произвольном порядке.

Запомните, что, хотя таблица MapInfo Pro состоит из двух или более компонентов
(

STATES.TAB

STATES.DAT

STATES.MAP

и др.), только TAB-файл появляется в окошке

Имя

файла

диалога

Открыть таблицу

. Только этот компонент вы можете открыть. Подробнее о

других типах файлов MapInfo см. в разделе

Из каких файлов состоит таблица

В MapInfo Pro можно работать с несколькими типами таблиц. Некоторые таблицы данных
похожи на пример таблицы с адресами, который мы рассмотрели выше. Разделяя таблицы

Основы MapInfo Pro

на классы, можно выделить таблицы, имеющие графические объекты (объекты карты), и
таблицы данных, которые не имеют таких объектов (это электронные таблицы или внешние
базы данных). Растровые таблицы – это графические изображения, которые можно
просматривать в окне карты. Такие компьютеризированные изображения не имеют табличной
структуры данных в виде полей записей, индексов, и их мы рассмотрим ниже в этой главе.
Более подробно о растровых изображениях написано в разделе

Справочной системы

Работа

с растровыми изображениями

Проверить открытые окна можно по списку в нижней части окна

Проводник

, .

Замечание о представлении открывающихся файлов

Из пяти вариантов представления два:

Как получится

Скрыть

можно использовать для

любых таблиц, вне зависимости от данных, которые в них содержатся.

Основы MapInfo Pro

MapInfo Pro будет пытаться открыть таблицу, если указаны представления

Списком

открытой карте

В новой карте

. Если это невозможно, то таблица будет открыта по

следующим правилам:

• Если выбран режим

В открытой Карте

, но ни одно окно карты не открыто, MapInfo Pro

попытается открыть таблицу в новом окне карты.

• Если выбраны режимы

В открытой Карте

или

В новой Карте

и данные не имеют

сопоставленных графических объектов, то MapInfo Pro будет пытаться открыть таблицу в
окне списка.

• Если таблица не может быть показана списком или на карте, то MapInfo Pro откроет таблицу,

используя представление

Скрыть

(без показа данных).

Дополнительная информация по этой теме содержится в разделах

Справочной системы

Переименование таблиц

Удаление таблиц

Открытие данных из удаленных таблиц

MapInfo Pro предоставляет возможность доступа к удаленным базам данных посредством
поддержки соединения ODBC и поддержки соединения Oracle Spatial Object. Поддержка
соединения MapInfo Pro ODBC состоит в поставке широкого набора драйверов.

Базы данных Oracle Spatial позволяют хранить пространственные объекты с вашими
табличными данными в одной и той же базе данных. Поэтому можно записывать и считывать
географическую информацию в Oracle Spatial без обращения к промежуточным программам,
таким как MapInfo Pro SpatialWare или SDE. Существенное облегчение в работе вы получаете,
используя Oracle Call Interface (OCI). Кроме этого, приложения Oracle могут использовать те
же самые пространственные или непространственные данные посредством других
интерфейсов (ODBC, OCI, JDBC, PL/SQL, HTTP, IIOP, и др.) или используя другие
пространственные или непространственные команды (MapInfo Pro, ArcView, Intergraph, Excel,
Forte, Formida и др.).

Подробнее о работе с базами смотрите в разделе

Справочной системы

Настройка

соединений с базами данных

Работа со стандартными папками MapInfo в диалоге Открыть

Диалог

Открыть таблицу

предоставляет быстрый способ посмотреть созданные вами карты.

Основы MapInfo Pro

Типичные адреса файлов. Нажмите кнопку Рабочие наборы в разделе диалога над кнопками
Каталоги – тогда тип файлов в списке доступных для выбора изменится на вариант
Рабочий набор (WOR) . Если выбрать любой другой вариант в разделе над кнопками
Каталоги, тип файлов в списке доступных для выбора будет MapInfo (TAB).

Диалог

Открыть

предоставляет множество способов быстро найти созданные вами карты в

различных местах вашей системы или сети.

Раздел над кнопками

Каталоги

, расположенный в левой части диалога

Открыть

, позволяет выбрать папку, в которой хранятся карты или другие

таблицы и рабочие наборы MapInfo Pro.

Примечание:

Если выбрать кнопку

Рабочие наборы

в разделе диалога над кнопками

Каталоги

– то тип

файлов в списке доступных для выбора изменится на вариант Рабочий набор (WOR) . Если
выбрать любой другой вариант в разделе над кнопками

Каталоги

, тип файлов в списке

доступных для выбора будет

MapInfo (TAB)

Основы MapInfo Pro

Дополнительная информация содержится в разделе

Справочной системы

О начальном

наборе данных MapInfo Pro

Открытие файлов специальных типов

MapInfo Pro может читать также файлы следующих типов: растры, поверхности и шейп-файлы.
Подробнее о работе с растровыми изображениями смотрите разделы

Справочной системы

Показ растрового изображения

Регистрация координат растрового изображения

Открытие слоя поверхности

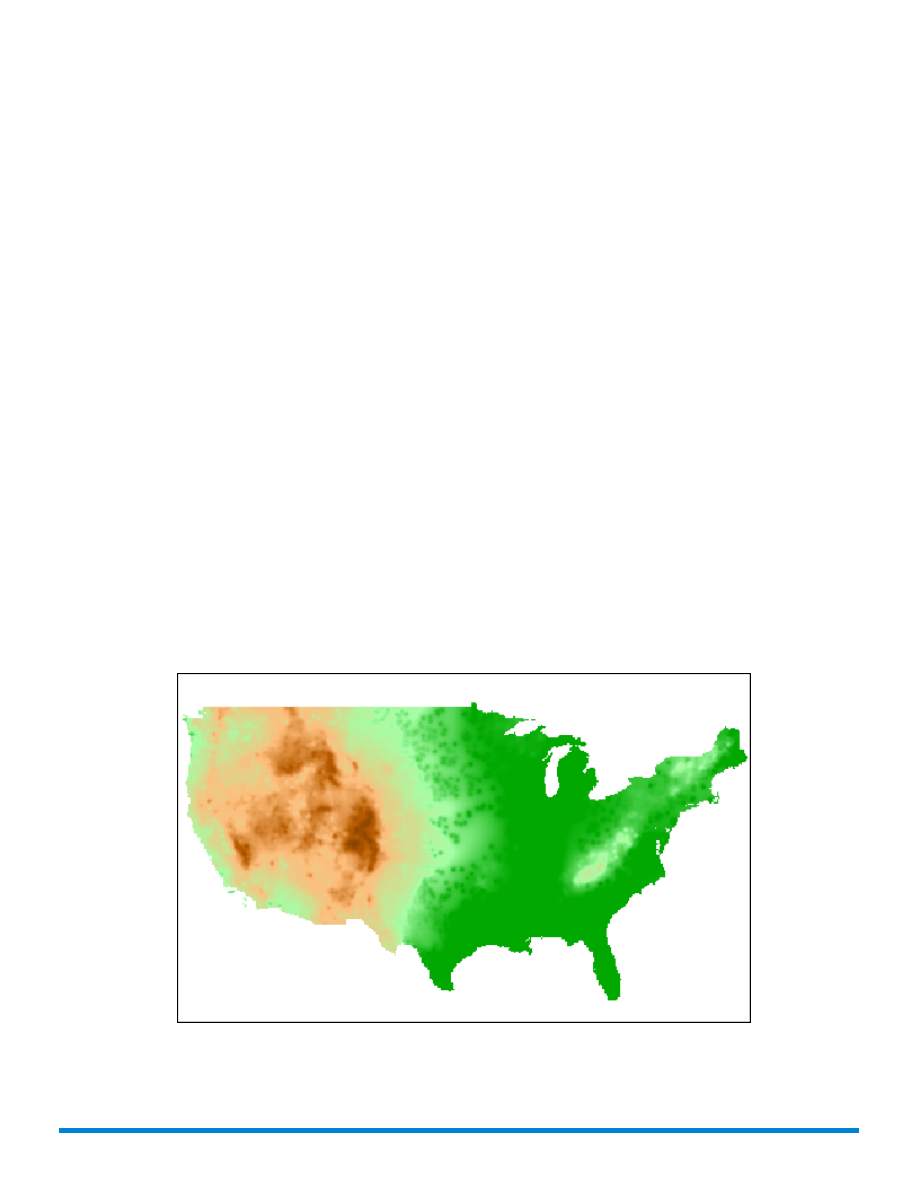

Слой поверхности – это специальный тип тематических карт, который отображает данные на
карте в виде непрерывной растровой отмывки. Чтобы создать этот тип тематической карты,
необходимо интерполировать точки исходной таблицы. В MapInfo Pro есть модули, которые
осуществляют интерполяцию данных и отображают растровые данные в окне карты.

Дополнительная информация содержится в разделе

Справочной системы

Выбор точек

файлов поверхности

Чтобы открыть слой поверхности:

На вкладке

ГЛАВНАЯ

в группе

Файл

нажмите сначала

Открыть

, затем

Таблица

, чтобы

показать диалог

Открыть

Выберите

Поверхность

в окошке Тип файлов.

Найдите каталог, в котором размещены нужные изображения поверхностей, и щелкните
на том файле, который надо открыть.

Нажмите кнопку

Открыть

, чтобы увидеть изображение поверхности.

Основы MapInfo Pro

О данных MapInfo Pro

Электронные карты организованы в виде слоев. Слои можно представлять себе как прозрачные
пленки, расположенные друг под другом. Каждый слой содержит определенный тип
информации.

Что такое слой

В MapInfo Pro вы начинаете работу с открытия таблицы с данными и отображения ее в окне
карты. Каждая таблица отображается как отдельный слой. Каждый слой содержит таблицу
и связанные с ней объекты карты, такие как полигоны, точки, линии и текст. Кроме этого, слой
содержит стили оформления и масштаб окна карты.

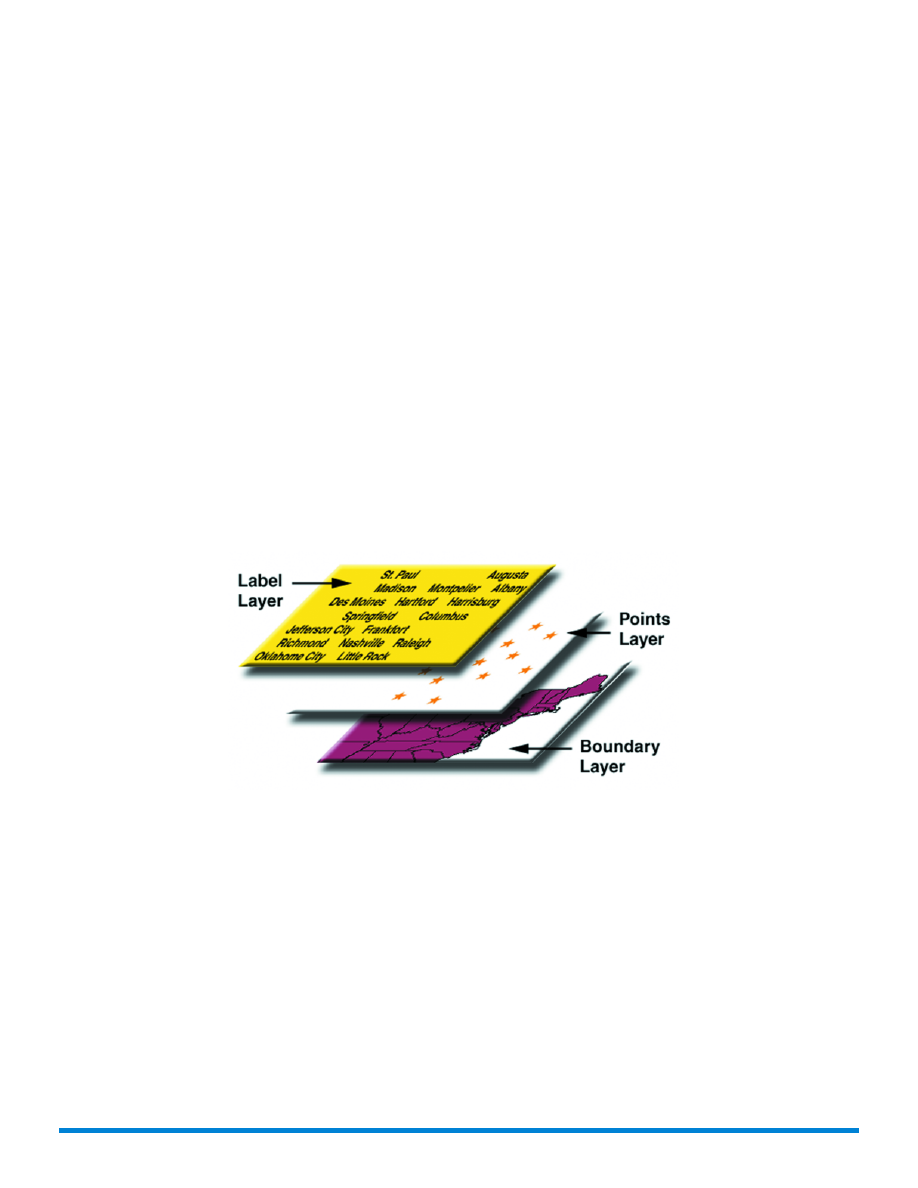

Рисунок: Пример слоев карты

Слои карты являются теми структурными единицами, с которыми вы работаете в MapInfo
Pro. Создав карту из слоев, вы можете затем настраивать режимы видимости отдельных
слоев, добавлять новые слои, изменять порядок расположения слоев или удалять слои.

Например, один слой может содержать границы областей, второй слой – символы,
показывающие областные центры, а третий – текстовые подписи. При наложении слоев один
на другой складывается целая карта. Можно отображать одну, две или более таблиц
одновременно.

Основы MapInfo Pro

Объекты карты

Карты в MapInfo Pro состоят из слоев с объектами. Основных типов объектов 5:

• Площадные объекты: замкнутые полигоны, эллипсы и прямоугольники, представляющие

регионы, территории, округа, городские районы, зоны бедствий или коммерческих интересов
и т.д.

• Точечные объекты: адреса клиентов, рестораны, заправки и т.д. Точки могут быть

объединены в Группы точек.

• Линейные объекты: незамкнутые объекты, имеющие длину, линии, дуги и полилинии, обычно

используются для отображения дорог, рек, коммуникаций и т.д.

• Текстовые объекты: названия городов, подписи к географическим объектам, заголовки

карты и т.д.

• Коллекции объектов: совокупность областей, линий и объектов типа "группа точек".

Можно помещать объекты одного типа на отдельные слои, а можете на каком-либо слое
размещать разнородные географические объекты. В MapInfo Pro имеется собственный
графический редактор, позволяющий работать с каждым из типов объектов.

Информация о создании и правке объектов на карте содержится в разделе

Создание и

изменение объектов

и в разделе

Справочной системы: Перемещение одного или нескольких

объектов

Как управлять слоями

Управлять слоями карты можно с помощью окна

Слои

. Этот диалог показывает все слои, из

которых состоит окно

Карта

, их свойства и атрибуты. Свойствами слоев являются: видимость,

режим стилизации и подписывания объектов, возможность выбирать и/или изменять объекты.
Они представлены иконками и, поместив над иконкой указатель мыши, можно прочитать о
функции иконки в всплывающей подсказке. Легко можно поменять атрибуты как одного слоя,
так и множества слоев.

Также можно управлять алгоритмом подписывания, показом тематических слоев, а также
добавлять, переупорядочивать и удалять слои с карты.

• Дополнительные инструкции об окне

Слои

в разделе

Справочной системы

Окно Слои

• Об изменении порядка перечисления слоев в окне

Слои

смотрите разделы

Справочной

системы

Изменение порядка перечисления последовательных слоев

или

Изменение

порядка перечисления произвольных слоев

Основы MapInfo Pro

Использование рабочих наборов

Рабочий набор – это список всех таблиц, окон и настроек, использующихся в сеансе работы
и хранящихся в виде файла с расширением WOR. Рабочие наборы – это удобное средство,
чтобы открыть сразу все ранее созданные карты, а не открывать каждый файл вручную по
отдельности. Рабочий набор обычно содержит следующие элементы:

• Карты, списки, 3D-карты, отчёты и окна конструктора отчёта, включая их размеры и

положение

• Таблицы запросов, созданные из основных таблиц при использовании операторов Выбрать

или SQL-запрос (запрос к запросу не сохраняется)

• Тематические карты
• Окна конструктора легенды
• Объекты косметического слоя
• Подписи
• Стили для шрифтов, символов, линий, заливок и штриховок, использованных для

отображения объектов.

WOR-файл – это рабочий набор MapInfo Pro, содержащий некомпилированный код MapBasic,
операторы которого обрабатываются встроенным интерпретатором MapInfo Pro. Такой подход
позволяет открывать таблицы и окна с тем оформлением и параметрами, в котором они были
уже использованы. Его синтаксис зависит от версии MapInfo Pro, использованной при создании
рабочего набора.

MWS-файлы рабочих наборов используются в линейке продуктов MapXtreme, в которой все
операции (с некоторыми ограничениями) сходные с операторами, используемыми в
WOR-файлах рабочих наборов MapInfo, оформлены в виде XML-кода.

Чтобы просмотреть содержание файла рабочего набора, откройте WOR-файл в текстовом
редакторе.

Когда вы сохраняете рабочий набор, не сохраняются ссылки на выборки или
запросы, сделанные командой Выбрать или с помощью запроса.

Примечание:

Открытие рабочего набора

Любые, открытые ранее таблицы (включая временные) и окна, могут быть загружены вновь,
если открыть рабочий набор. Если после загрузки рабочего набора вам больше не понадобятся
открытые ранее окна и таблицы, выполните команду

Закрыть все

на вкладке

ГЛАВНАЯ

перед загрузкой рабочего набора.

Существует два формата рабочих наборов MapInfo: WOR и MWS. В WOR-файле используется
синтаксис MapBasic, а MWS-файл записан с помощью XML. Формат MWS позволяет хранить
больше информации об источниках данных чем формат WOR. MapInfo Pro работает с рабочими

Основы MapInfo Pro

наборами обоих форматов, но другие программы – продукты Pitney Bowes Inc. могут работать
только с одним из двух форматов.

Для того чтобы открыть рабочий набор:

На вкладке

ГЛАВНАЯ

в группе команд

Файл

сначала нажмите кнопку

Открыть

, а затем

кнопку

Открыть рабочий набор

В диалоге

Открыть

выберите в окошке

Тип файлов

вариант

Рабочий набор (*.wor,

*.mws)

Найдите и выберите нужный файл рабочего набора в окошкесо списком файлов.

Нажмите на кнопку

Открыть.

При выходе из программы MapInfo Pro в рабочем наборе MAPINFOPRO.WOR
сохраняется список открытых таблиц и окон (кроме случая, когда был задан

Примечание:

режим без сохранения рабочего набора). Если существуют файлы, которые
не должны быть добавлены в рабочий набор, закройте их до выхода из
программы.

Справочной системе

содержатся следующие разделы по этой теме:

•

Как открыть несколько рабочих наборов

•

Чтение подписей из рабочего набора MapInfo (MWS)

•

Ограничения при открытии рабочих наборов в формате MWS

•

О записи параметров масштабных эффектов подписей в файл рабочего набора MapInfo
(MWS)

•

О чтении/записи параметров прозрачности в рабочем наборе (MWS)

Как замена имени таблицы влияет на рабочий набор

Если изменить имя таблицы, которая упомянута в тексте рабочего набора, то такой рабочий
набор не откроется. Имена таблиц хранятся в файле рабочего набора и, если имя файла
изменено, то рабочий набор не сможет найти этот файл.

Например, можно создать рабочий набор с именем

CUSTOMER.WOR

, который содержит таблицу

STATES. Если вы позднее переименуете таблицу STATES в AMERICA, MapInfo Pro не сможет
открыть рабочий набор

CUSTOMER.WOR

. Программа будет пытаться открыть таблицу STATES

и не сможет найти ее.

Есть три способа избежать этого:

• Измените имя файла перед началом создания рабочего набора.
• Откройте файл рабочего набора в любом текстовом редакторе и вручную измените имя

файла.

• Откройте рабочий набор. Переименуйте таблицы, используя диалог

Создать копию

, и

после этого сохраните рабочий набор.

Основы MapInfo Pro

Сохранение параметров печати в рабочем наборе

MapInfo Pro предоставляет возможность сохранять информацию о вашем принтере в рабочем
наборе и, соответственно, извлекать ее из рабочего набора. Эти параметры настраиваются
в диалоге Стартовые режимы ( на вкладке

PRO

нажмите

Настройки

Стартовые

). Для

сохранения в рабочем наборе информации о принтере, установите флажок

Сохранять

параметры печати в рабочем наборе

. Это приведет к тому, что когда сохраняется рабочий

набор, то название принтера, ориентация бумаги, ее размер и число копий печати тоже
сохранятся. Если этот флажок установлен, то в рабочий набор записываются настройки
принтера.

Мы рекомендуем оставить этот режим включенным.

Примечание:

Чтобы извлечь информацию о принтере из рабочего набора, установите флажок

Извлекать

настройки печати из рабочего набора

. При открытии рабочего набора извлекается имя

принтера, ориентация и размер листа и число копий для печати. Это целесообразно делать,
если вы передаете рабочий набор пользователям версий MapInfo Pro 6.0 или выше, которые
используют тот же принтер, что и вы. Можно сбросить этот флажок, особенно если вы
передаете этот рабочий набор кому-либо, кто использует другой принтер. Если этот флажок
сброшен, то MapInfo Pro по умолчанию использует настройки принтера, которые сделаны в
разделе Принтеры.

Дополнительные советы по улучшению печати можно найти в документе

Инструкция по печати MapInfo Pro

, входящему в комплект поставки.

Примечание:

Окна MapInfo Pro

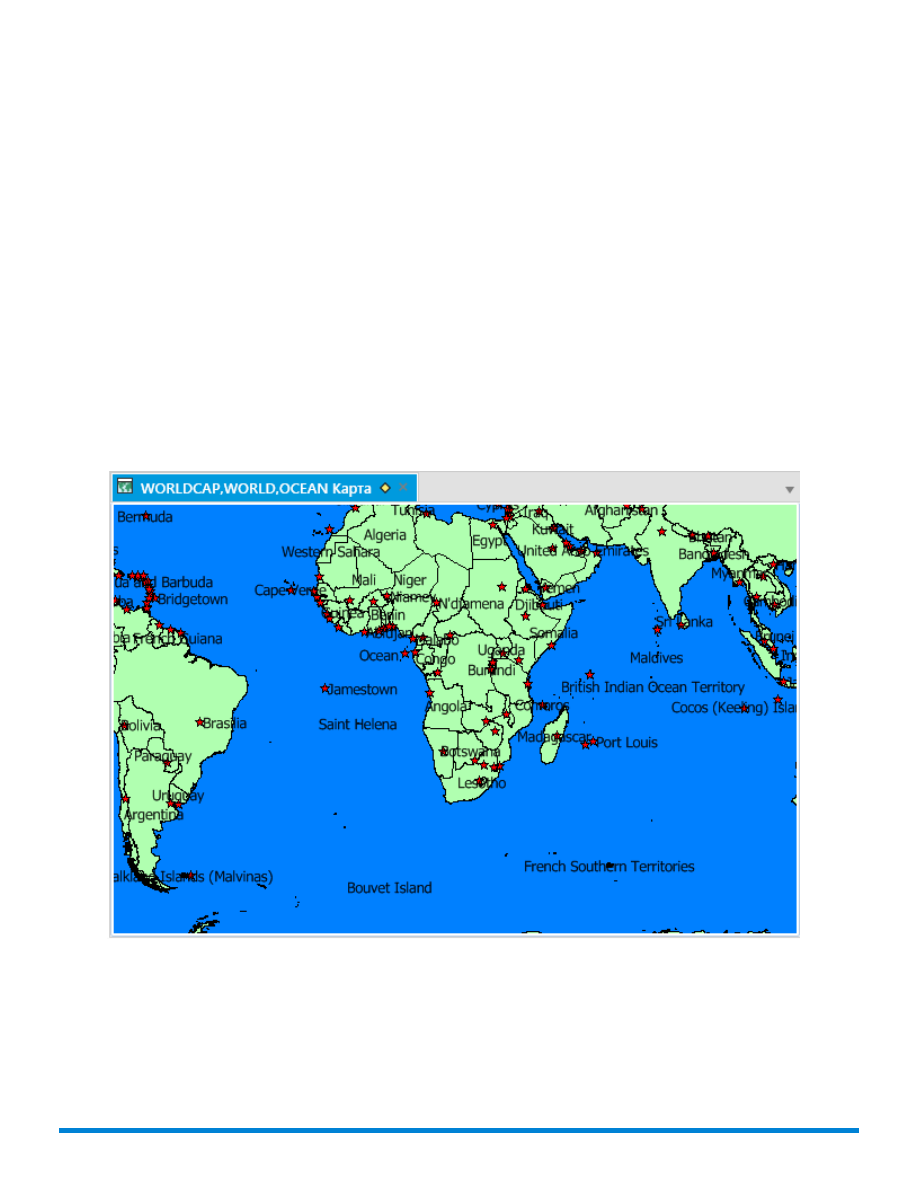

MapInfo Pro позволяет отображать данные различными способами в различных окнах
одновременно. Например, можно открыть таблицу WORLD с границами стран в окне карты
и осмотреть эти границы. Одновременно можно открыть в окне списка табличные данные
этой же таблицы WORLD и просмотреть данные по странам в колонках. Если в одном окне
в таблицу вносятся изменения, то они тут же динамически отобразятся и в другом окне.

Активным может быть только одно окно. Чтобы сделать активным другое окно, щелкните на
заголовке окна.

Есть несколько типов окон, в которых можно отображать данные в зависимости от задач,
которые стоят перед вами. В этом разделе описано несколько способов открытия различных
типов окон в MapInfo Pro. Каждый из методов отображения информации – карта, список,
график и отчет – представляет информацию в разном виде. Прежде чем выбрать способ
отображении информации, вы должны знать, что хотите получить и для каких целей.

Информация представляется в следующих окнах:

Основы MapInfo Pro

• В окне

Проводник

отображаются все открытые карты, таблицы, окна, инструменты и

соединения – все они перечисляются в одном удобном месте.

•

Окна карт

отображают информацию графически удобны и наглядны для просмотра

географической информации (подробнее в разделе

Отображение данных в окне карты

Кроме того, в окнах конструктора легенды отображена информация в форме легенды карты,
для того чтобы можно было понимать условные знаки и тематическое оформление карты
(подробнее в разделе

Создание легенды отдельной карты

•

Окна списков

отображают информацию в виде списка (похоже на электронные таблицы и

базы данных), позволяют просматривать и анализировать табличные данные (подробнее
в разделе

Отображение данных в окне списка

•

Окна отчётов

– отображают информацию в удобном и наглядном виде, подготовленном к

печати или к вставке в такие программы, как Microsoft Word или PowerPoint (подробнее в
разделе

Подготовка для публикации отчёта с картами

Для переключения между окнами используйте комбинацию клавиш

Ctrl+Tab

Примечание:

Окно Проводник

В окне

Проводник

отображаются в одном удобном месте все открытые карты, таблицы, окна,

инструменты и соединения.

Для того чтобы открыть окно

Проводник

, на вкладке

ГЛАВНАЯ

в группе

Инструменты

нажмите кнопку

Проводник

. Подобно другим окнам MapInfo Pro, это окно может быть

плавающим, прикреплённые или вложенным, его можно держать на виду, спрятанным или
автоматически скрывающимся.

Для поиска во всех открытых ресурсах, напечатайте запрос в окошке

Поиск

и нажмите кнопку

Поиск

. Все ресурсы, ассоциированные с результатом этого запроса, будут отображаться в

окне. Чтобы очистить поле поиска, нажмите кнопку

Очистить поиск

Раздел со слоями окна

Проводник

обеспечивает такие же возможности управления слоями,

которые предлагаются в окне

Слои

. В любом из этих окон можно управлять видимостью,

доступностью, подписями и оформлением слоёв. Смотрите раздел:

Об окне Слои

Каждый из разделов окна

Проводник

содержит контекстное меню с командами, специфичными

для содержимого слоёв. Например, если щелкнуть правой клавишей мыши по названию карты
в разделе Слои, то можно переименовать карту, вызвать диалог

Режимы окна карты

или

изменить свойства подписей. Щелкните правой клавишей мыши по названию таблицы в
разделе Таблицы, чтобы изменить структуру таблицы, обновить колонку или добавить таблицу
в Браузер метаданных.

Для того чтобы показать или спрятать любой из разделов, изменить высоту любого из
разделов, на вкладке

PRO

в группе

Настройки

нажмите кнопку

Проводник

Основы MapInfo Pro

Отображение данных в окне карты

В окнах карт показываются географические объекты, относящиеся к таблице. Окно карты
может содержать информацию сразу из нескольких таблиц, при этом каждая таблица
представляется отдельным слоем.

Открытие таблицы в окне карты

Можно создавать свои собственные карты или редактировать имеющиеся карты. Открыть
окно

Карта

можно на вкладке

ГЛАВНАЯ

в группе

Файл

из списка

Открыть

, если нажать

Таблица

и найти одну или несколько таблиц.

По-другому, можно на вкладке

ГЛАВНАЯ

в группе

Окно

нажать

Карта

, чтобы открыть новую

карту из списка открытых таблиц.

Действия в окне карты

В вашем распоряжении имеется набор инструментов, позволяющих увеличивать, уменьшать
и перемещать объекты внутри окна

Карта

. Масштабирование позволяет вам настроить

оптимальным образом размер изображения объектов внутри окна. Инструмент Сдвиг позволяет

Основы MapInfo Pro

передвигать всю карту внутри окна вниз, вверх, влево и вправо. Перемещение выбранных
объектов на изменяемом слое помогает отредактировать карту и сделать ее более точной.

Изменять масштаб показа можно либо с помощью колеса мыши, либо при помощи клавиш
клавиатуры

, чтобы точнее приблизить или отдалить карту в окне.

• Когда вы нажимаете

"+"

, то масштаб увеличивается в два раза.

• Когда вы нажимаете

"-"

, то масштаб уменьшается в два раза.

Можно перемещаться по окну

Карта

, используя средства прокрутки или

клавиши-стрелки

Вверх

Вниз

Влево

Вправо

Очень полезной может оказаться возможность точного перемещения выбранного объекта на
изменяемом слое, что достигается использованием следующих комбинаций клавиш:

•

CTRL + Стрелка

– перемещает выбранные объекты на 1 пиксель за раз

•

CTRL + SHIFT + стрелка

– перемещает выбранные объекты на 10 пикселей за раз

Эти команды применяются и к картам встроенным в окно

Отчёт

Примечание:

Изменение масштаба карты

Можно изменить масштаб и вид изображения с помощью диалога

Показать по-другому

Для того чтобы изменить масштаб показа карты, щелкните правой клавишей мыши по окну

Карта

и выполните команду

Показать по-другому

– откроется диалог

Показать по-другому

В диалоге

Показать по-другому

можно:

• Задать масштаб, размера карты или координаты положения указателя мышки на карте

(используются единицы изменения расстояний, задаваемые на вкладке

КАРТА

в группе

Настройки

, если нажать

Режимы окна карты

• Изменить размер показываемого изображения (расстояние по горизонтали), масштаб и

координаты центральной точки в окне.

• Изменить поведение изображения в окне карты при изменении размеров окна:
• сохраняется размер, изменяется соответственно масштаб;
• сохраняется масштаб изображения, изменяется размер карты.

Справочной системе

содержатся следующие разделы с более подробной информацией

по этой теме:

•

Открытие поставляемых с MapInfo Pro данных

•

Поля при печати карты

•

Редактирование текста в ячейке

100

Основы MapInfo Pro

MapInfo Pro (Версия 15.2). Руководство - часть 6
