На схеме цифрами обозначены:
1. Главный выключатель.
11. Электромагнитный клапан 4ой группы
2. Реле
12. Электромагнитный клапан смесителя
3. Реле
13. Электромагнитный клапан уровня
4. Мотор помпы
14.Датчик 1-2 температуры обогревателя для чашек
5. Нагревательный элемент
15.Датчик давления в бойлере
6. Датчик уровня
16. Элемент 1 нагревателя для чашек
7. Электромагнитный клапан 1ой группы
17. Элемент 2 нагревателя для чашек
8. Электромагнитный клапан 2ой группы
18. Коннектор статического реле
9. Термостат
10.
Электромагнитный клапан 3ей группы

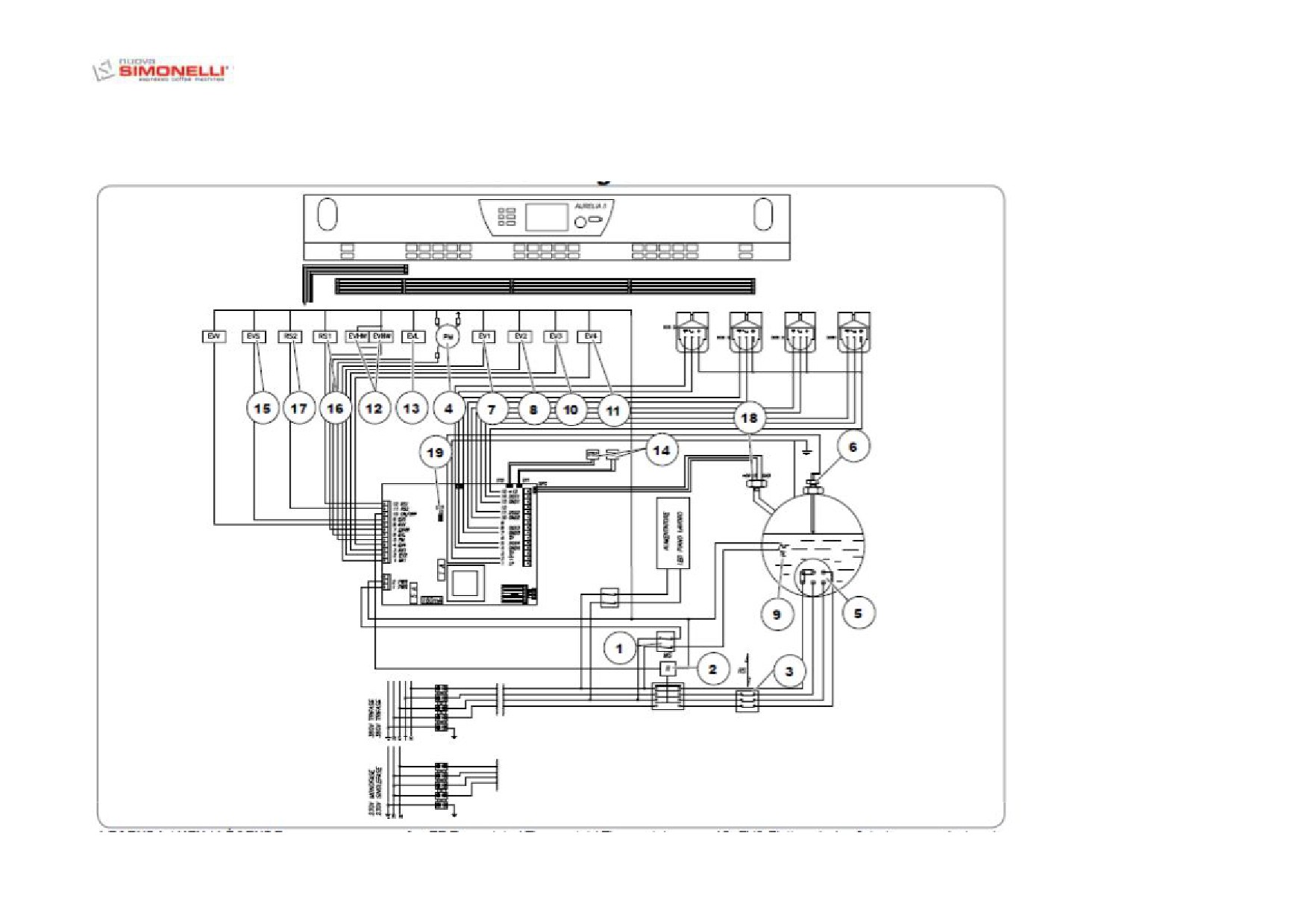

Электрическая схема кофемашины Aurelia II T3 S
На схеме цифрами обозначены:
1. Главный выключатель.
11. Электромагнитный клапан 4ой группы
2. Реле
12. Электромагнитный клапан смесителя
3. Реле
13. Электромагнитный клапан уровня
4. Мотор помпы
14.Датчик 1-2 температуры обогревателя для чашек
5. Нагревательный элемент
15.Датчик давления в бойлере
6. Датчик уровня
16. Элемент 1 нагревателя для чашек
7. Электромагнитный клапан 1ой группы
17. Элемент 2 нагревателя для чашек
8. Электромагнитный клапан 2ой группы
18. Коннектор статического реле
9. Термостат
10.
Электромагнитный клапан 3ей группы
Электрическая схема кофемашины Aurelia II Digit V
На схеме цифрами обозначены:
1. Главный выключатель.
11. Электромагнитный клапан 4ой группы
2. Реле
12. Электромагнитный клапан смесителя
3. Реле
13. Электромагнитный клапан уровня
4. Мотор помпы
14.Датчик 1-2 температуры обогревателя для чашек
5. Нагревательный элемент
15.Вакуумный электроклапан
6. Датчик уровня
16. Элемент 1 нагревателя для чашек
7. Электромагнитный клапан 1ой группы
17. Элемент 2 нагревателя для чашек
8. Электромагнитный клапан 2ой группы
18. Датчик давления в бойлере
9. Термостат
19. Коннектор статического реле
10.
Электромагнитный клапан 3ей группы

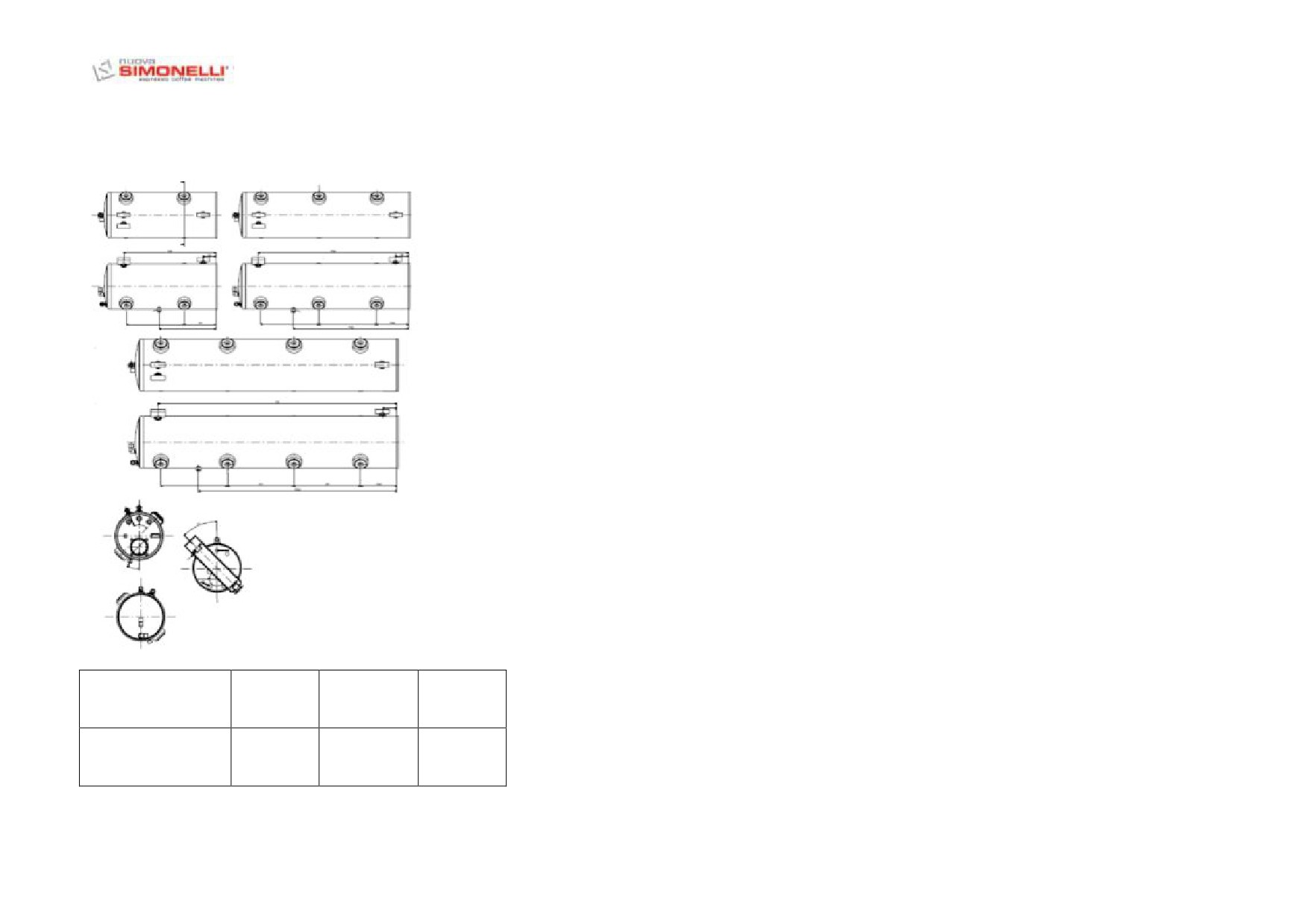

Схема бойлера Aurelia II Digit
Объем
11,4
17,3
23,1
бойлера
Длина
450
680
910
бойлера
Информация об оборудовании, находящемся под давлением.
Проектное давление МРа
0,18
Рабочее давление МРа
0,10
Проектная температура С°
130,5
Рабочая температура С°
119,6
Состав среды
Влажный водяной пар
Испытательное давление МРа
0,27
Зажимы (листовой метал)
Cu DHP UNI 3310-72
Гнутое дно
Cu DHP UNI 5705-86 UNI 4891
Фланцы
Литье ОТ CuZn40 Pb2 UNI5705-86 UNI4891
Патрубки
Литье ОТ CuZn40 Pb2 UNI5705-86 UNI4891
Трубки и заглушки
CuZn40 CuZn37 UNI 4891 UNI4892
TIG автоматическая сварка между медью и медью (Cu DHP UNI 331)
TIG автоматическая сварка между медью и бронзой (Cu DHP UNI)
Кислородная сварка между медью (Cu DHP UNI 3310-72 Группа 1) и бронзой
CuZn40Sni UNI 4891 Группа 5с)

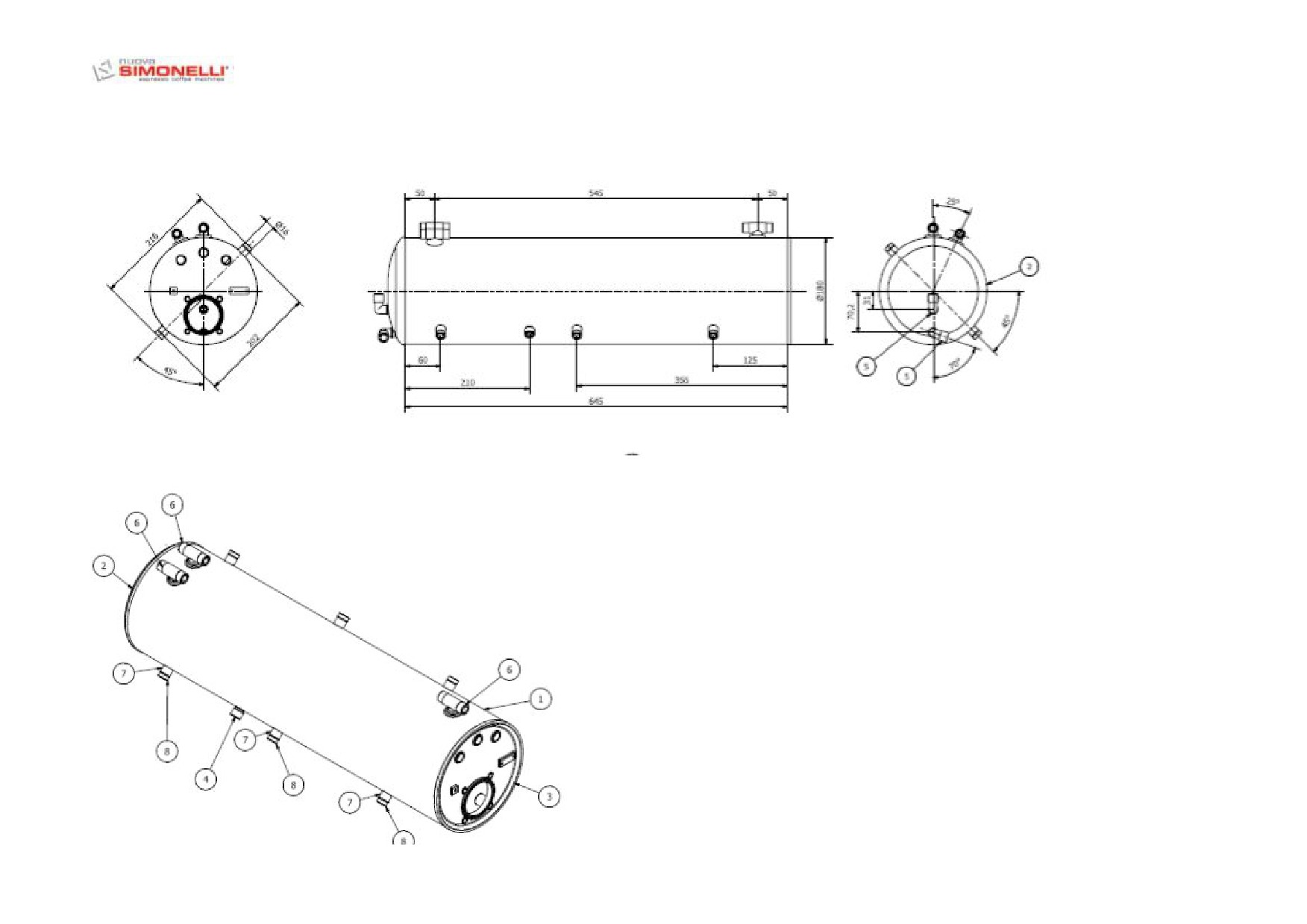

Схема бойлера Aurelia II T3 3-х группная.
Номер
Количество
Код з\части
Описание
1
1
00014340
Корпус бойлера Aurelia 0.180 2GrII T3
2
1
00010370
Фаска D.180 c 2я отверстиями
3
1
00060280
Трубка D16 X1
4
1
00030251
Фланец бойлера d 180
5
2
00061551
Паровая впускная муфта ОТ 57 CW51 DL
6
3
00061871
Сварочный выступ 3\8 М ОТ 57 СW51 DL
7
3
00161510
Соединение 3\8” наружная резьба ОТ57 СW510L
8
6
00030531
Соединение G1-8 F сквозное ОТ57 СW510L

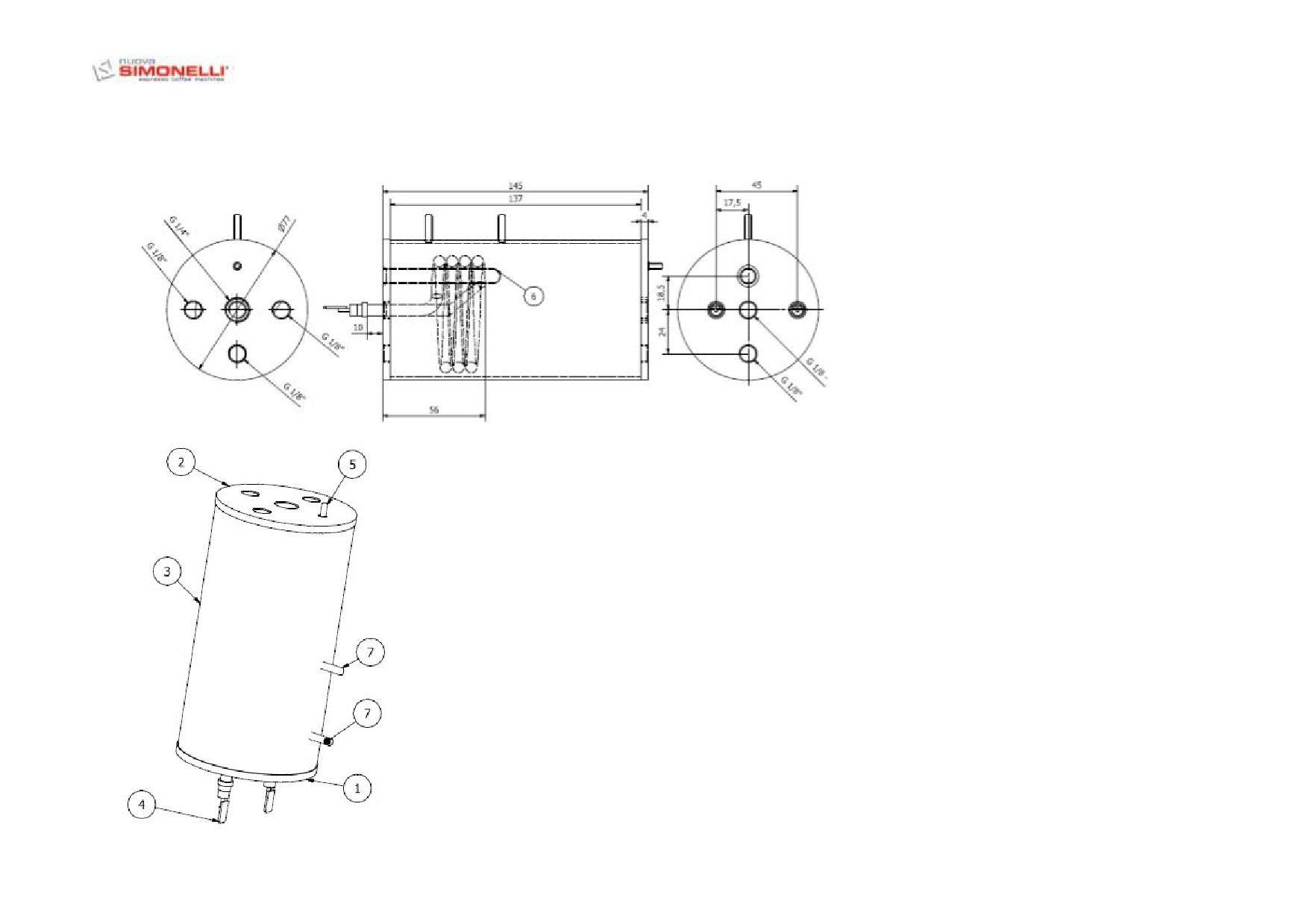

Схема бойлера Aurelia II T3 (2-3 группы)
Номер
Количество
Код з\части
Описание
1
1
00041000
Фланец, нержавеющая сталь +1 Microbar
2
1
00040500
Фланец c 4я отверстиями нержавеющая сталь
3
1
00160770
Трубка нерж.сталь D76.1 sp1/5 Aisi 316L
4
1
00110900
Нагревательный элемент 1000W 230V версия 2009
5
1
00080800
Шпилька М3х8 нержавеющая сталь
6
1
Поддерживающая труба нерж. сталь
7
2
00081210
Шпилька М4х15 нержавеющая сталь
