Носимая (нетонущая) УКВ радиостанция NavCom СРС-303. Руководство пользователя НАДС.464512.012РЭ - часть 2

Таблица 4 – Функции кнопок радиостанции

Символ кнопки

▼

▲

Функции кнопки

Режим функций и

выбор меню

Выбор значения

Как функция в

режиме меню не

2.5.3.2 Описание режима меню

Режим меню позволяет настраивать и менять основные функции радио-
станции.
Для доступа к данному меню необходимо нажать и удерживать кнопку
меню М. После входа в режим меню, при каждом нажатии кнопки М происхо-
дит последовательный переход к функциям. На дисплее радиостанции отобра-
жаются текущие функции, текущая настройка и соответствующая пиктограмма.
Для изменения значения пунктов меню используются кнопки со стрелками.
Для подтверждения изменений настроек функций необходимо нажать кнопку

PTT

или подождать 5 секунд.

В таблице 5 приведена последовательность текущих функций радио-
станции при их выборе кнопкой М.

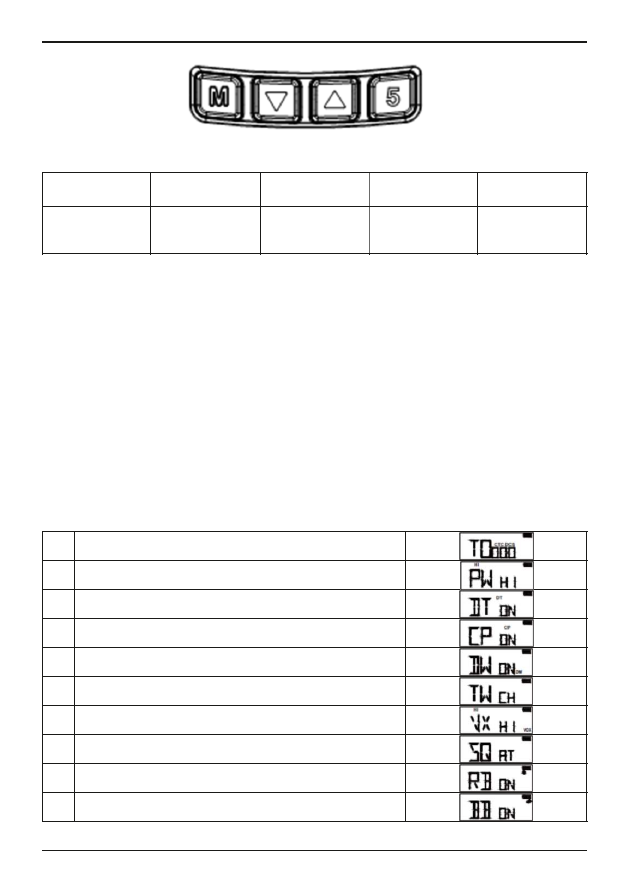

Таблица 5 - Последовательность и типы функций радиостанции в режиме меню

Тональный режим (

CTCSS/DCS

)

Мощность (выс/низ)

Вкл/выкл

Компандер (вкл/выкл)

Сканирование по двум каналам (вкл/выкл)

Сканирование по трем каналам (вкл/выкл)

Голосовая активация (выс/сред/низ/выкл)

Уровень бесшумной настройки (авто/3/2/1/выкл)

Звуковой сигнал окончания передачи (вкл/выкл)

Звук нажатия клавиш (вкл/выкл)

Выбор сигнала вызова (1/2/3/4/5/выкл)

Выбор цвета подсветки (красный/зеленый/оранжевый)

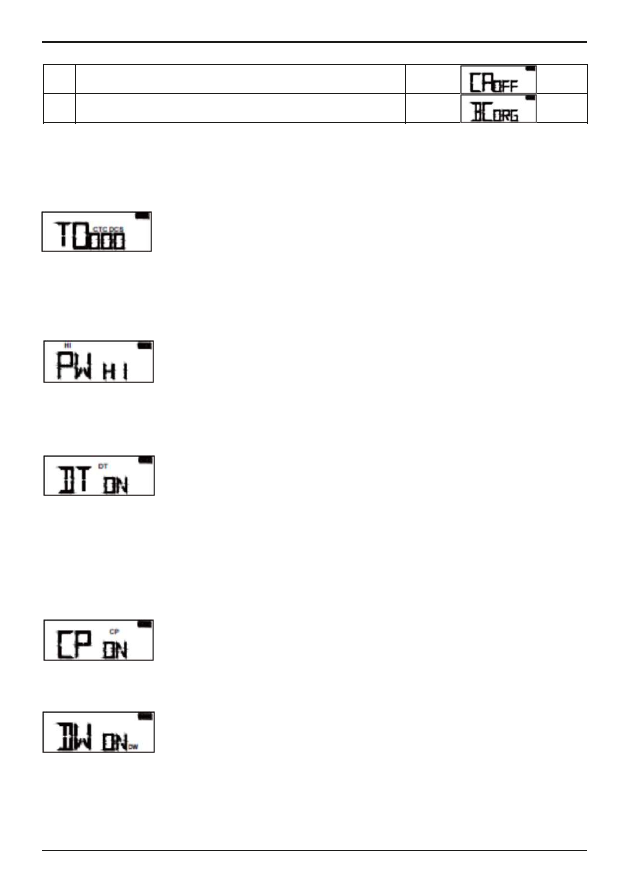

2.5.3.3 Описание функций радиостанции

2.5.3.3.1 Тональный код

CTCSS/DCS

Данная функция позволяет менять субтональный код
бесшумой настройки. Можно отказаться от использования
субтонального кода (выбор 000), либо выбрать один из 73-х
кодов CTCSS, либо один из 104-х кодов DCS.

Коды не активны на каналах 3, 4, 5, 24.

2.5.3.3.2 Выходная мощность

Данная функция позволяет выбрать уровень мощности
передатчика. При выборе более низкого уровня мощности
дальность связи на передачу уменьшается, но при этом
увеличится время работы батареи.

2.5.3.3.3 Двухтональные сигналы

Двухтональный сигнал - это комбинация коротких сигналов.
Двухтональные сигналы могут предшествовать сообщению
при каждом нажатии кнопки

PTT

. Благодаря этому собесед-

ник никогда не потеряет ваше первоначальное сообщение,
которые могут поступить до того, как противоположная сто-
рона начнет прием звукового сообщения. Данную функцию
можно включать и отключать.

2.5.3.3.4 Компандер

Данная функция уменьшает фоновый шум при приеме,
однако также может заглушать звук сообщений.

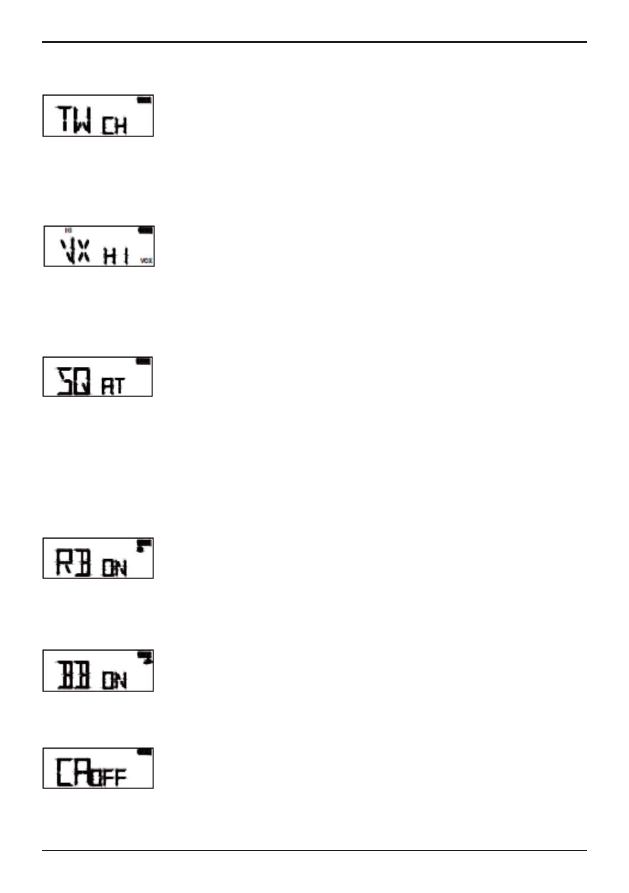

2.5.3.3.5 Сканирование по двум каналам

Режим сканирования по двум каналам позволяет сканиро-
вать два канала (канал 5 и текущий канал).
Примечание: Чтобы отключить данную функцию, необходимо
нажать кнопку функций, а затем кнопку аварийного вызова.

2.5.3.3.6 Сканирование по трем каналам

Режим сканирования по трем каналам позволяет сканиро-
вать три канала (канал 5, текущий канал и третий канал).
Третий канал можно выбрать, находясь в этом же режиме.
Примечание: Чтобы отключить данную функцию, необходимо
нажать кнопку функций, а затем кнопку аварийного вызова.

2.5.3.3.7 Голосовая активация

При выборе режима голосовой активации (

handsfree

) радио-

станция будет автоматически передавать сообщения при
распознавании микрофоном голосовой информации. Данная
функция может использоваться с внутренним микрофоном
или соответствующим аудиоустройством (опция).

2.5.3.3.8 Уровень шумоподавителя

Данная функция позволяет регулировать уровень шумопода-
вителя приемного тракта радиостанции. Существует 3 уровня
бесшумной настройки (1-3), а также автоматическая настрой-
ка. При выборе автоматической настройки оптимальный
уровень настраивается автоматически. Уровень 1 является
наиболее чувствительным, уровень 3 – наименее чувстви-
тельным. Чем больше дистанция связи, тем меньший уровень
нужно выбирать.

2.5.3.3.9 Звуковой сигнал окончания передачи

Это короткий сигнал, который автоматически добавляется
в конце сообщения, чтобы сообщить другому корреспонден-
ту о том, что Вы закончили говорить. Данную функцию можно
включать и отключать.

2.5.3.3.10 Звук нажатия клавиш

Когда активирована данная функция, радиостанция будет
подавать сигнал подтверждения каждый раз, когда вы будете
пользоваться кнопочной панелью или ручками настройки.

2.5.3.3.11 Выбор сигнала вызова

Чтобы привлечь внимание других пользователей к вашему
сообщению, вы можете выбрать сигнал вызова двойным
быстрым нажатием кнопки

PTT

. Вы можете выбрать из пяти

сигналов или отключить данную функцию.

2.5.3.3.12 Выбор цвета подсветки

Данная функция позволяет менять цвет подсветки жидко-
кристаллического дисплея. Можно выбрать красный,
зеленый или оранжевый цвет подсветки.

2.5.4 Элементы управления, расположенные на тангенте

На тангенте ТГ-1 расположена кнопка РТТ. Нажав и удерживая кнопку
радиостанция переходит в режим передачи. Есть разъём для подключения
наушника.

3 Техническое обслуживание радиостанции

3.1 Меры безопасности

Запрещается прикасаться к антенне радиостанции во время передачи.
Запрещается работать на радиостанции и заряжать аккумуляторную
батарею во взрывоопасных условиях (газы, испарения и т. д.). При появлении
запаха гари, идущий из радиостанции, необходимо сразу выключить питание
и отсоединить батарею от радиостанции.
Зарядку аккумуляторной батареи разрешается проводить только
от штатного зарядного устройства.
Запрещается замыкать выводы аккумуляторной батареи, так как это
приведет к повреждению батареи, а также может вызвать сильный разогрев
и ожоги.
Запрещается разбирать корпус аккумуляторной батареи.
Запрещается включать радиостанцию на передачу при снятой антенне.
Запрещается включать радиостанцию при подключении ее к зарядному
устройству.

3.2 Технические осмотры

В технические осмотры входит внешний осмотр радиостанции и её
составных частей, проверку крепления, проверку эксплуатационной докумен-
тации. При внешнем осмотре необходимо проверить нет ли вмятин, пыли
и грязи на составных частях радиостанции. Очистить загрязненные места
мягкой салфеткой. Проверить надежность крепления отсека с аккумуляторной
батареей радиостанции и антенны. При обнаружении нарушений в креплении -
устранить их.

3.3 Регламентные работы

Регламентные работы включают технический осмотр, проверку работо-
способности, проверку исправности соединительных кабелей зарядного
устройства и сведения о периодичности их применения приведены в таблице 6.

Наименование

Периодичность

Технические осмотры

Не реже 1 раза в месяц

Регламентные работы

Не реже 1 раза в 3 месяца

Проверка технического состояния радиостанции

Не реже 1 раза в год

Таблица 6 – Периодичность проведения технического обслуживания

3.4 Проверка технического состояния радиостанции

Проверку технического состояния радиостанции необходимо произво-
дить в специализированных организациях с целью определения соответствия
основных характеристик нормам. Основные характеристики проверять
согласно методик, приведенных в данном разделе.

3.4.1 Условия проведения измерений

Все измерения проводятся при номинальном напряжении питания и
в нормальных климатических условиях (температура окружающего воздуха
25°С±10°С, относительная влажность 65%±15%, атмосферное давление
750 мм рт.ст.±30 мм рт.ст.), согласно требованиям ГОСТ 12252-86 - «Радио-
станции с угловой модуляцией сухопутной подвижной службы».

3.4.2 Измерительная аппаратура

Для измерения параметров радиостанции необходимы следующие
приборы:
- высокочастотный генератор сигналов;
- низкочастотный генератор сигналов;
- измеритель модуляции;
- высокочастотный ваттметр;
- низкочастотный вольтметр переменного тока;
- частотомер;
- нагрузка приемника R =4 Ом, Р=4 Вт.

3.4.3 Измерение параметров радиостанции

3.4.3.1 Измерение мощности несущей передатчика

Аппаратуру подключают согласно рисунку 6.

►

1- радиостанция , 2- высокочастотный ваттметр

Рис. 6 Схема включения измерительной аппаратуры

Включить радиостанцию, нажать на кнопку РТТ микрофона, без разго-
вора. Измерить мощность несущей высокочастотным ваттметром, подключен-
ным к антенному выходу радиостанции. Произвести измерения на крайних
и средней частотах указанных в таблице 1, большой и малой мощности на
каждом канале.
Мощность радиостанции должна быть равна указанной в таблице 2.

3.4.3.2 Измерение максимальной девиации частоты передатчика

Аппаратуру подключают к радиостанции согласно рисунку 7.

►

1 - низкочастотный генератор сигналов, 2 - радиостанция,
3 - измеритель девиации частоты

Рис. 7 Схема включения измерительной аппаратуры

Включить радиостанцию на передачу и подать на модуляционный вход
передатчика от низкочастотного генератора напряжение с F=1000 Гц, U=100 мВ.
Измерить девиацию частоты радиостанции прибором 3, изменяя уровень
сигнала генератора 1 установить уровень девиации частоты 3 кГц. Затем необ-
ходимо полученный уровень сигнала генератора 1 увеличить на 12 дБ. Под-
держивая этот уровень постоянным, изменять частоту от 300 Гц до 3400 Гц,
измеряя при этом девиацию частоты радиостанции. Наибольшее значение
девиации частоты не должно превышать указанное в таблице 2.

3.4.3.3 Измерение отклонения частоты передатчика радиостанции

от номинального значения

Аппаратуру подключают к радиостанции согласно рисунку 8.

1 - радиостанция, 2 - испытательная нагрузка, 3 - высокочастотный частотомер

Рис. 8 Схема включения измерительной аппаратуры

Включить радиостанцию без модуляции передатчика. Измерить частоту
несущей передатчика частотомером. Измерения производить в начале,
середине и конце диапазона частот радиостанции. Определить наибольшее
отклонение частоты передатчика в миллионных долях, по формуле
(Fном.-Fизм)/Fном. Наибольшее отклонение частоты не должно превышать
указанное в таблице 2.

3.4.3.4 Измерение чувствительности приемника радиостанции

Аппаратуру подключают к радиостанции согласно рисунку 9.

►

1 - высокочастотный генератор сигналов, 2 -радиостанция,
3 - испытательная нагрузка приемника, 4 - низкочастотный вольтметр

Рис. 9 Схема включения измерительной аппаратуры

Подать от генератора 1 испытательный сигнал уровнем 1 мв с частотой
проверяемого канала, частотой модуляции 1000 Гц девиацией 3 Кгц. Измеряя
вольтметром 4 выходное напряжение на нагрузке 3, установить регулятором
громкости 3 напряжение 2,2 В, что соответствует 50% номинальной выходной
мощности приемника.
Чувствительность приемника равна Э.Д.С. генератора 1, при котором
отношение с/ш равно12 дБ. Отношение с/ш на выходе приемника измерять,
как отношение напряжений, измеренных вольтметром 4 при включенной и вы-
ключенной модуляции генератора 1. Выключить шумоподавитель радиостан-
ции нажав на кнопку 5. Уменьшая выходное напряжение генератора 1, устано-
вить на нагрузке 4 напряжение 0,55 В, зафиксировать величину выходного

►

напряжения генератора 1. Включить модуляцию генератора 1, измерить на-
пряжение вольтметром 4,оно должно быть 2,2 В, то есть с/ш равно 4. Чувстви-
тельность приемника равна зафиксированной величине Э.Д.С. генератора 1.
Измерения производить в начале, середине и конце диапазона радиостанции.

4 Транспортирование и хранение

Радиостанция и её составные части в упаковке могут транспортировать-
ся любым видом транспорта при условии надежной защиты от прямого воз-
действия атмосферных осадков и надёжного закрепления на транспортном
средстве.
Радиостанция и её составные части в упаковке должны храниться в по-
мещении при температуре 25°С±10°С, относительной влажности 65%±15% и
атмосферном давлении 750 мм рт. ст. ± 30 мм рт. ст. В помещении не должно
быть веществ с агрессивными испарениями.
Допускается кратковременное хранение при температуре от -40°С до
+55°С, а также хранение при относительной влажности 93%±3% и темпера-
туре до 25°С.
При длительном хранении (более 6 месяцев) радиостанция и её состав-
ные части должны храниться в вентилируемом помещении.

5 Утилизация

Применяемые материалы при изготовлении радиостанции не представ-
ляют опасности для жизни, здоровья людей и окружающей среды, как в про-
цессе эксплуатации, так и после окончания срока эксплуатации и подлежат
утилизации обычным порядком, в специализированных организациях
в соответствии с законодательством РФ.

содержание .. 1 2
