STELS ВИКИНГ 600 снегоход. Электрические схемы

Нажмите на картинки для увеличения

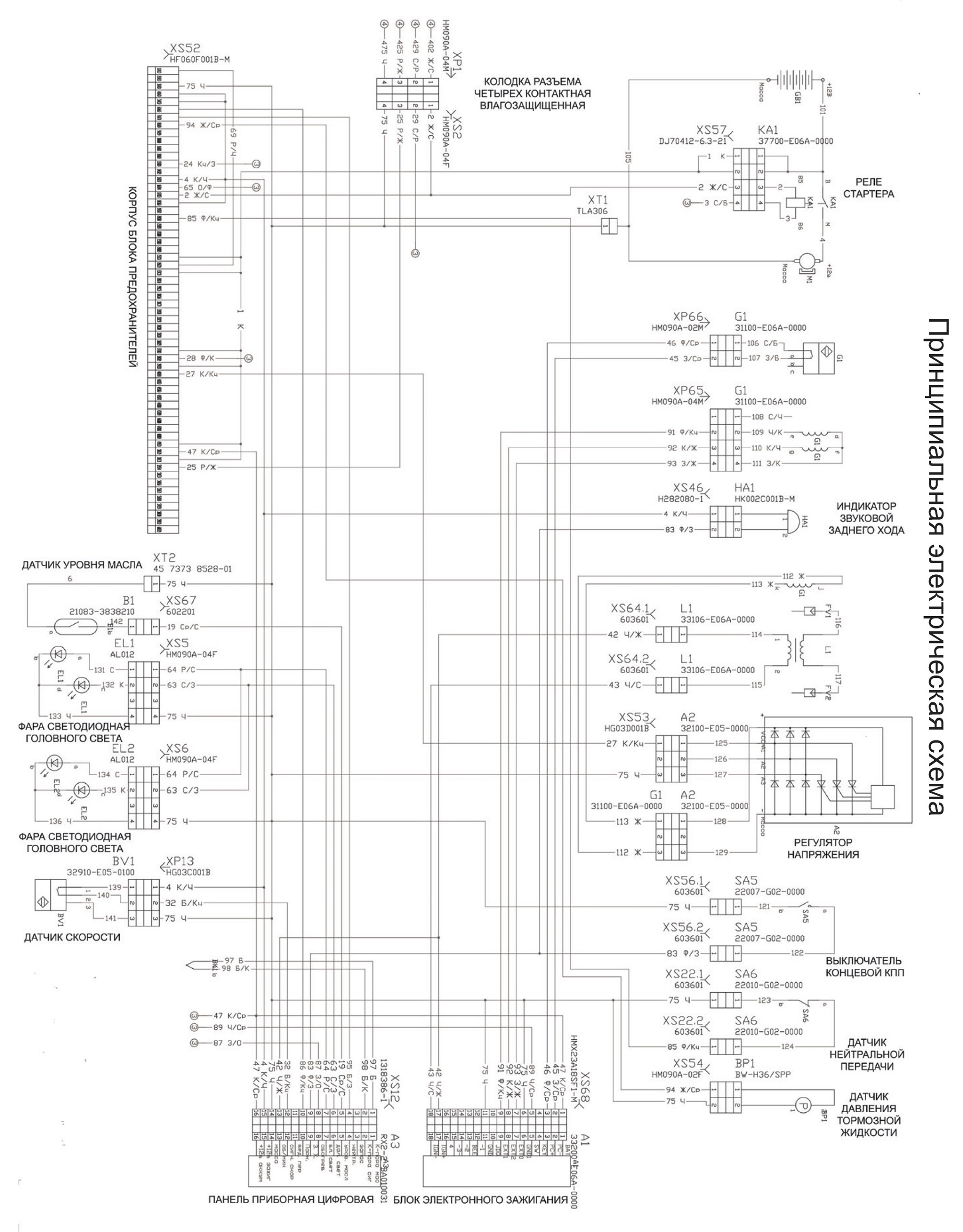

Принципиальная электрическая схема - снегоход STELS ВИКИНГ 600

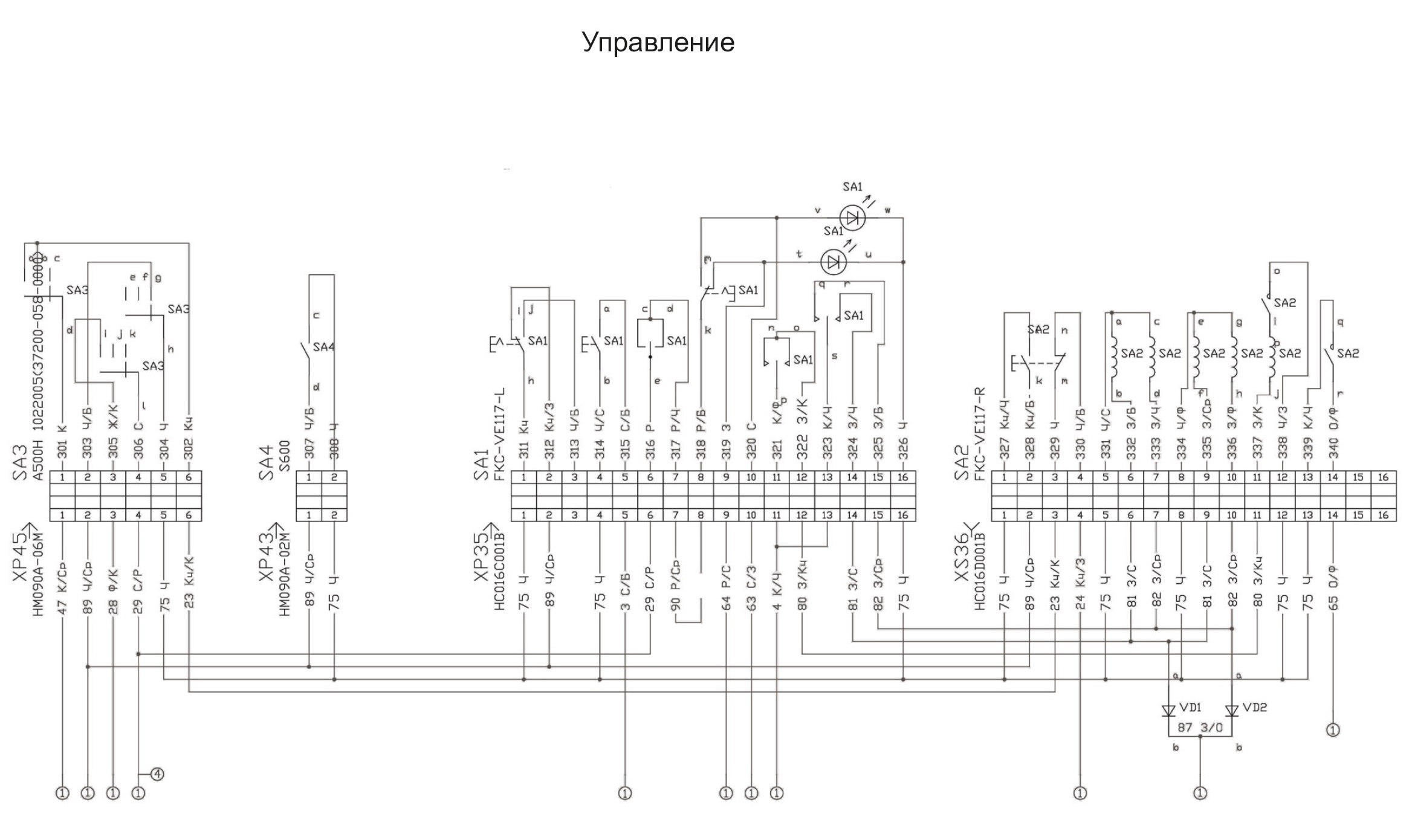

Управление - снегоход STELS ВИКИНГ 600

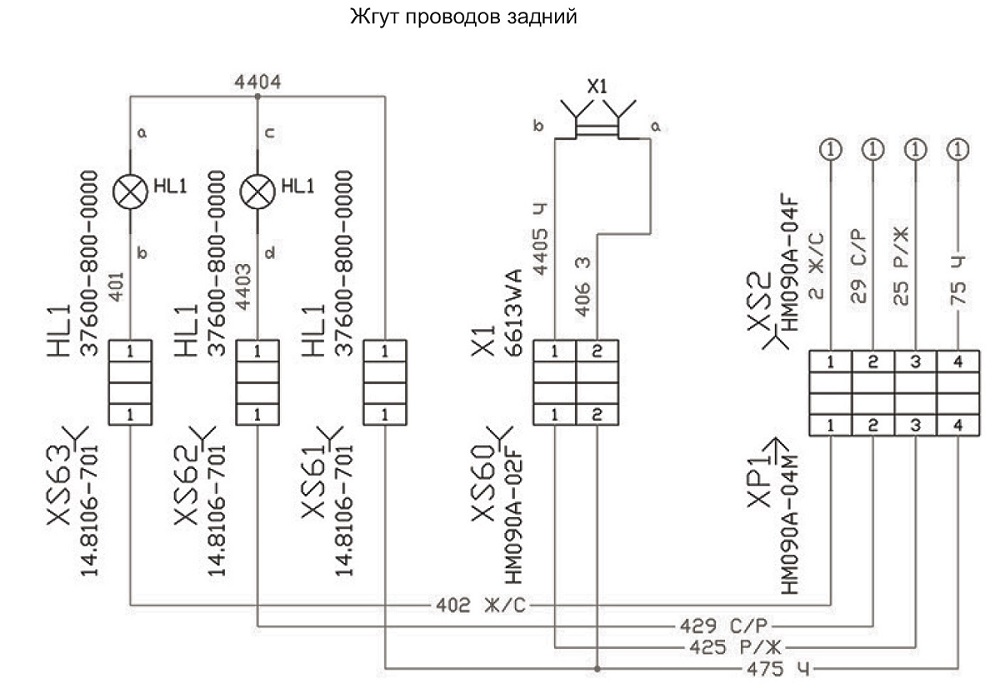

Жгут проводов задний - снегоход STELS ВИКИНГ 600

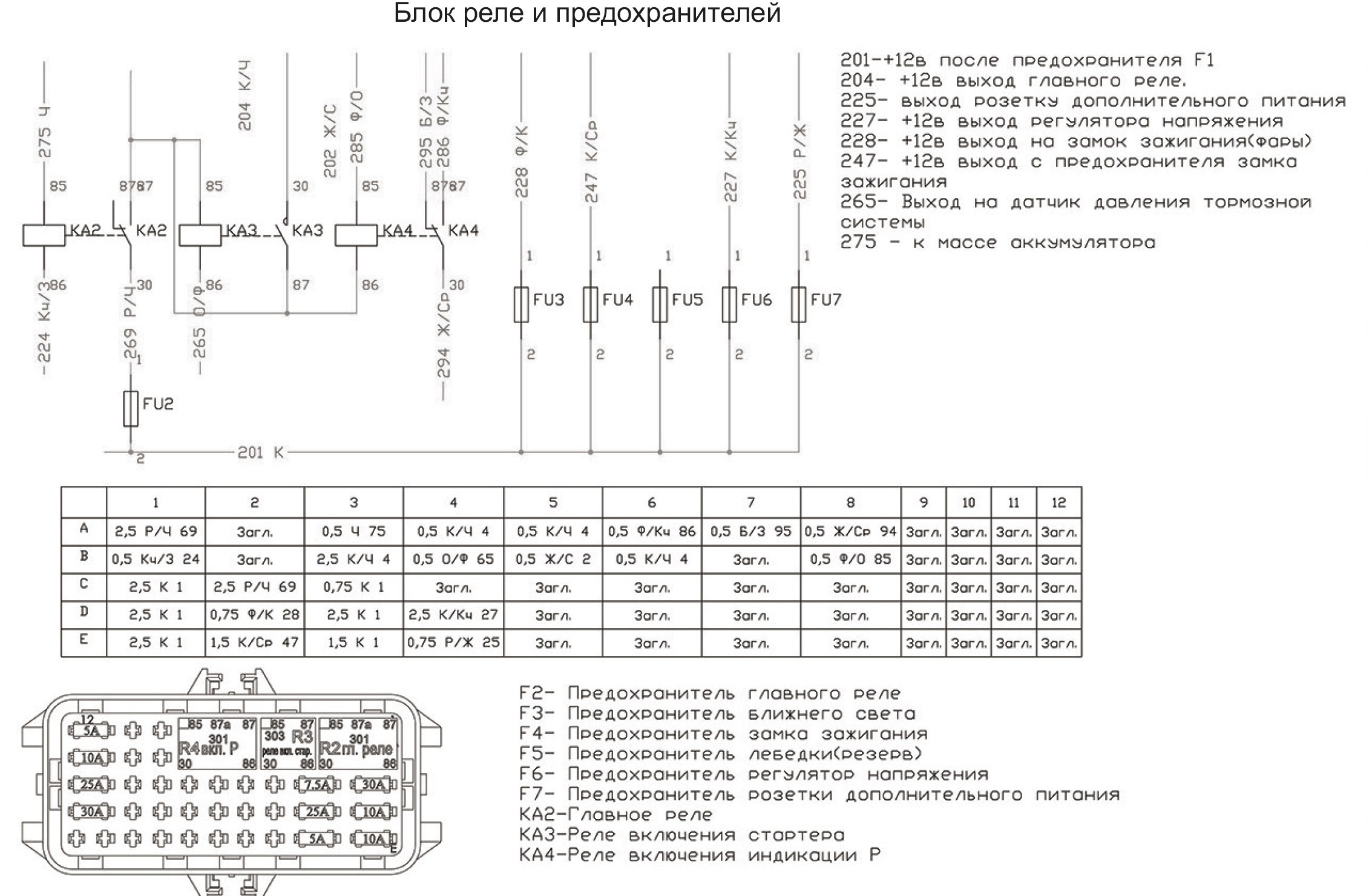

Блок реле предохранителей - снегоход STELS ВИКИНГ 600
