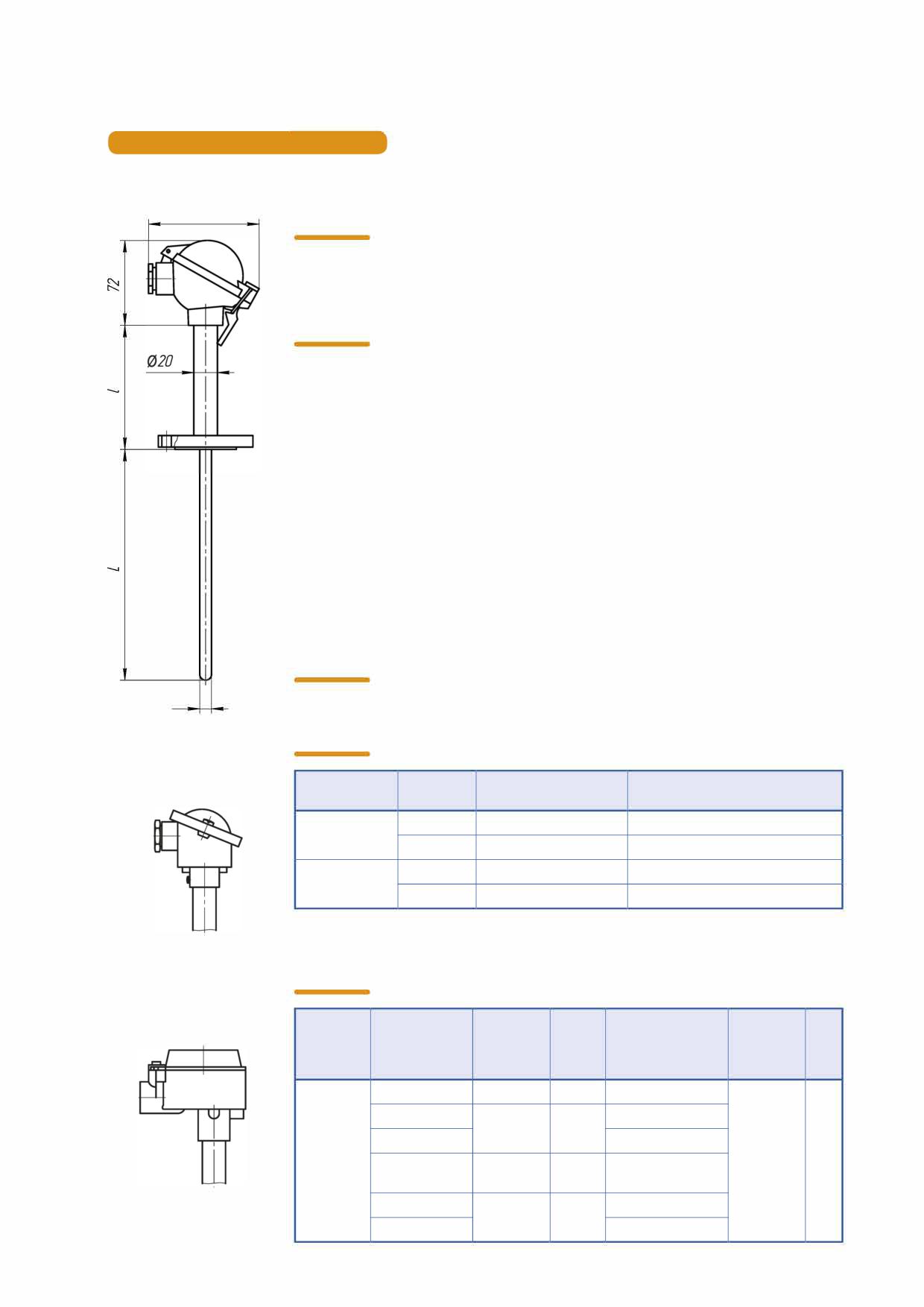

ТПС 109 (Exi, Exd)

ТУ 4211-042-39375199-17

95

Область применения

Погружные термопреобразователи сопротивления.

Могут комплектоваться измерительными преобразователями

(см. Раздел 6)

Конструктивные особенности

Термопреобразователи с фланцем по ГОСТ 33259 либо фланцем

согласно техническому заданию заказчика. Материал клеммной головки

- алюминиевый сплав

Исполнения:

ТПС 109 - общепромышленное исполнение.

ТПС 109Exd - исполнение с взрывозащитой вида d

(взрывонепроницаемая оболочка) по ГОСТ EC 60079-1

ТПС 109Exi - исполнение с взрывозащитой вида i (искробезопасная

электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н1ОТ (С₁₀) или 1ОХ17Н13М2Т (С₁₃)

Время термической реакции не превышает:

- 12 с для защитной арматуры диаметром 6 мм

- 20 с для защитной арматуры диаметром 8 мм

- 30 с для защитной арматуры диаметром 1О мм

Номинальное давление

d

В соответствии с нормативной документацией на фланец

тпс 109

Диапазоны измерений

Класс

Диапазон рабочих

Номинальная температура

нсх

допуска

температур,⁰С

применения,⁰С

А

от-50 до 120

90

S0M, 100М*

В,С

от-50 до 200

150

А

от-50 до 450

350

son, 1oon*,

Pt100*

в,с

от-50 до 600

450

* НСХ термосопротивлений,которые могут комплектоваться

измерительными преобразователями

ТПС109Ехi

Технические характеристики

Вспомог-

Длина

Модифи-

Класс

тельный

d,

нсх

Схема

монтажной

кация

допуска

размер,

мм

части,L,мм

l,мм

50М,100М

А,В,С

3,4

ОТ 250 ДО 3150

50М

ОТ 250 ДО 1250

В,С

2,2х2

100М

ОТ 250 ДО 2000

ТПС-109

6,

80,100,

(Exi,

8,

50n,100n,

120

Exd)

А,В,С

3,4

ОТ 250 ДО 3150

10

Pt100

50П

ОТ 250 ДО 630

ТПС 109Exd

в,с

2,2х2

100П,Pt100

ОТ 250 ДО 1250

101

назад в содержание

*НСХ термосопротивлений, которые могут комплектоваться

измерительными преобразователями

103

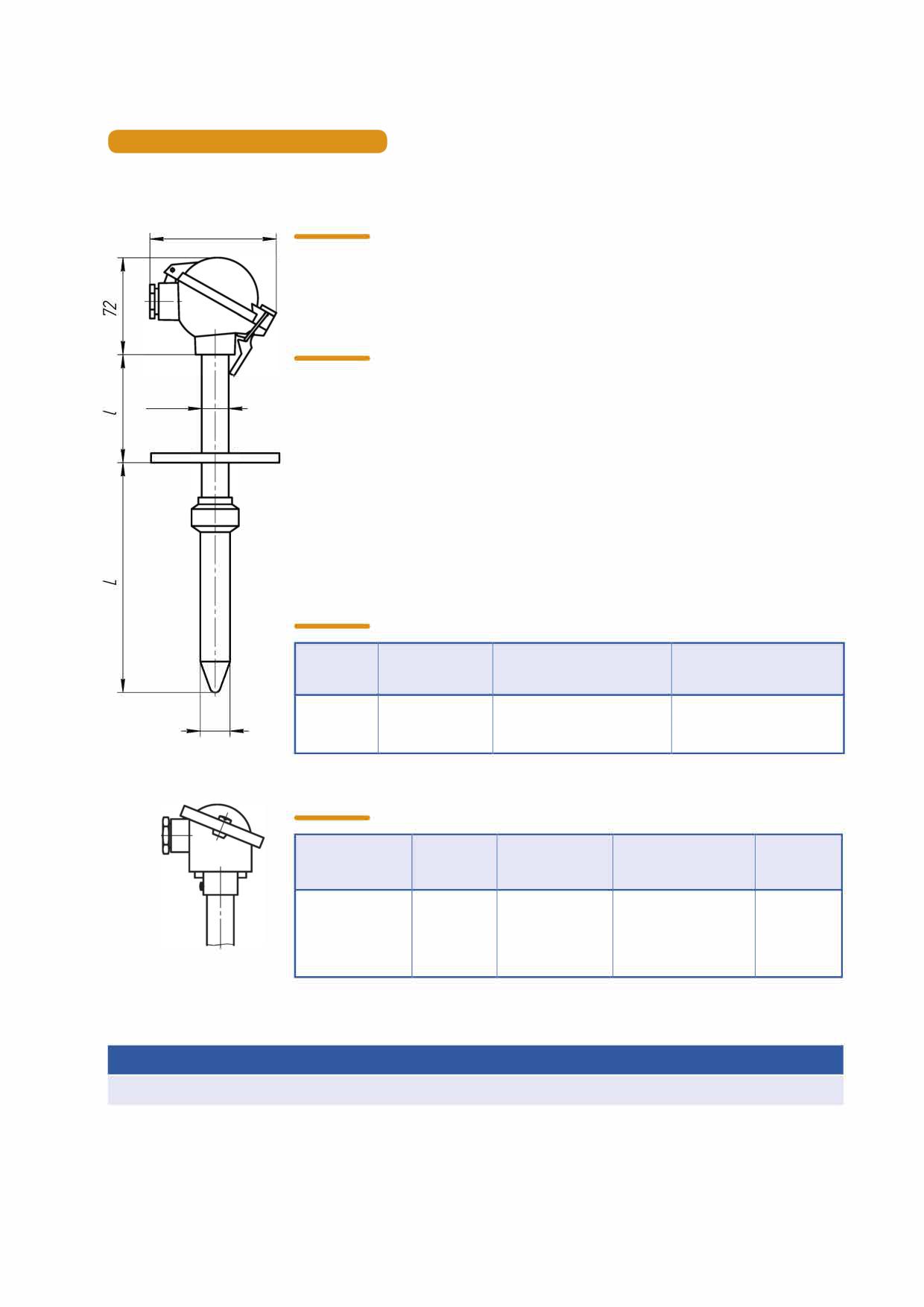

ТПС 111 (Exi)

ТУ 4211-042-39375199-17

95

Область применения

Термопреобразователи сопротивления для измерения температуры

в камере смешения резиносмесителя. Могут комплектоваться

измерительными преобразователями (см. Раздел 6)

Конструктивные особенности

В связи с разнообразием конструкций резиносмесителей,

020

термопреобразователи для них изготавливаются по индивидуальному

техническому заданию,согласованному с заказчиком. На рисунке

приведен в качестве примера один из вариантов

Исполнения:

ТПС 111 - общепромышленное исполнение.

ТПС 111Exi - исполнение с взрывозащитой вида i (искробезопасная

электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н1ОТ (С₁₀) или 95Х18,или иной,согласованный

с заказчиком

Диапазоны измерений

Номинальная

Класс

Диапазон рабочих

нсх

температура

допуска

температур,

⁰С

применения,⁰С

d

Pt100

А,В,С

от -50 до 200

150

тпс 111

Технические характеристики

Длина

Модифи-

Вспомогательный

Схема

монтажной

d,мм

кация

размер,l,мм

части, L,мм

ТПС 111 (Exi)

2,3,4

ДО 800

Согласно ТЗ

16-25

ТПС 111Exi

Пример обозначения при заказе

ТПС 111

-

250/80

-

20 - С₁₀

-

1ООП/В3

- П

(фланец J/63/50)

1

2

3

4

5

6

7

8

1. Тип,модификация,исполнение

6. Тип кабельного ввода,при его наличии

(см. раздел 11)

2. Длина монтажной части L /

вспомогательный размер,l

7. Указание о поверке: П - с поверкой

3. Диаметр защитной арматуры,d

8. Дополнительная информация

заполняется при необходимости,

4. Материал защитной арматуры (см. стр. 7)

например,размеры фланца или номер

5. НСХ /класс допуска,схема соединений

согласованного технического задания

105

назад в содержание

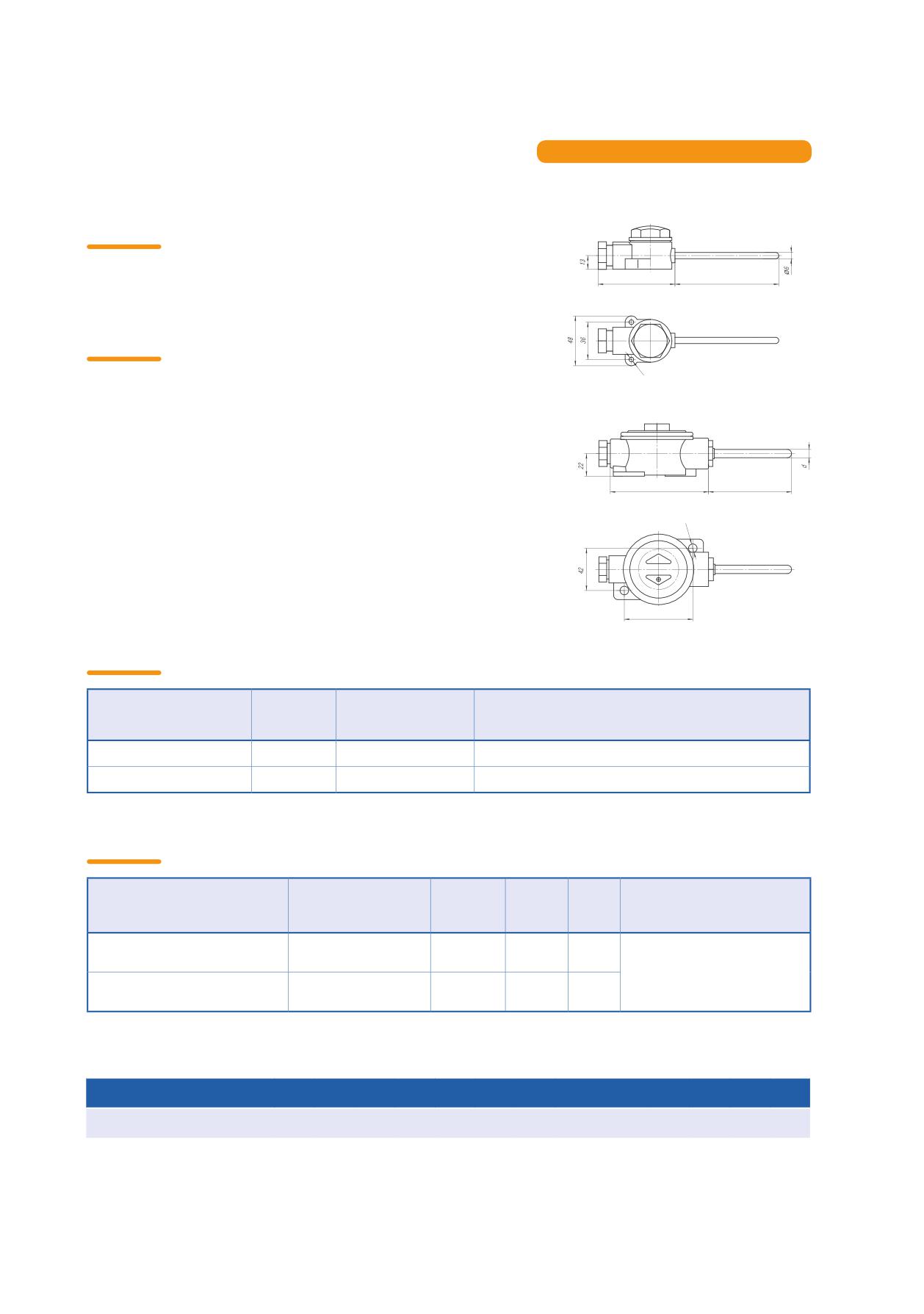

ТПС 112 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Термопреобразователи сопротивления для измерения

75

L

температуры воздуха в различных помещениях

Конструктивные особенности

2 . Ø4,5

Конструкция для настенного крепления.

ТПС 112 с клеммной головкой

Материал клеммной головки - фенопласт

из фенопласта

или алюминиевый сплав

Исполнения:

ТПС 112 - общепромышленное исполнение.

ТПС 112Exi - исполнение с взрывозащитой вида

105

L

i (искробезопасная электрическая цепь) по ГОСТ

31610.11

2 . Ø8,25

Материал защитной арматуры:

сталь 12Х18Н10Т (С₁₀)

Время термической реакции не превышает:

- 12 с для защитной арматуры диаметром 6 мм

- 20 с для защитной арматуры диаметром 8 мм

68

ТПС 112 с клеммной головкой

Диапазоны измерений

из алюминиевого сплава

Диапазон

Класс

Номинальная температура

НСХ

рабочих

допуска

применения, °С

температур, °С

50М, 100М

B, C

от -50 до 120

90

50П, 100П, Pt100

B, C

от -50 до 120

90

Технические характеристики

Рекомендуемая длина

Класс

Модификация

НСХ

Схема

d, мм

монтажной части, L, мм

допуска

d, мм

ТПС 112

50М, 100М,

В, С

2

6

(головка из фенопласта)

50П, 100П, Pt100

60, 80, 100, 120, 160, 200

ТПС 112

50М,100М,

В, С

2, 3, 4

6, 8

(головка из алюминия)

50П, 100П, Pt100

Пример обозначения при заказе

ТПС 112

-

80

-

6

-

С₁₀

-

50М/В2

-

Ф

-

П

1

2

3

4

5

6

7

1. Тип, модификация, исполнение

5. НСХ /класс допуска, схема соединений

2. Длина монтажной части L

6. Материал клеммной головки

(Ф - фенопласт, А - алюминий)

3. Диаметр, d

7. Указание о поверке: П - с поверкой

4. Материал защитной арматуры (см. стр. 7)

106

назад в содержание

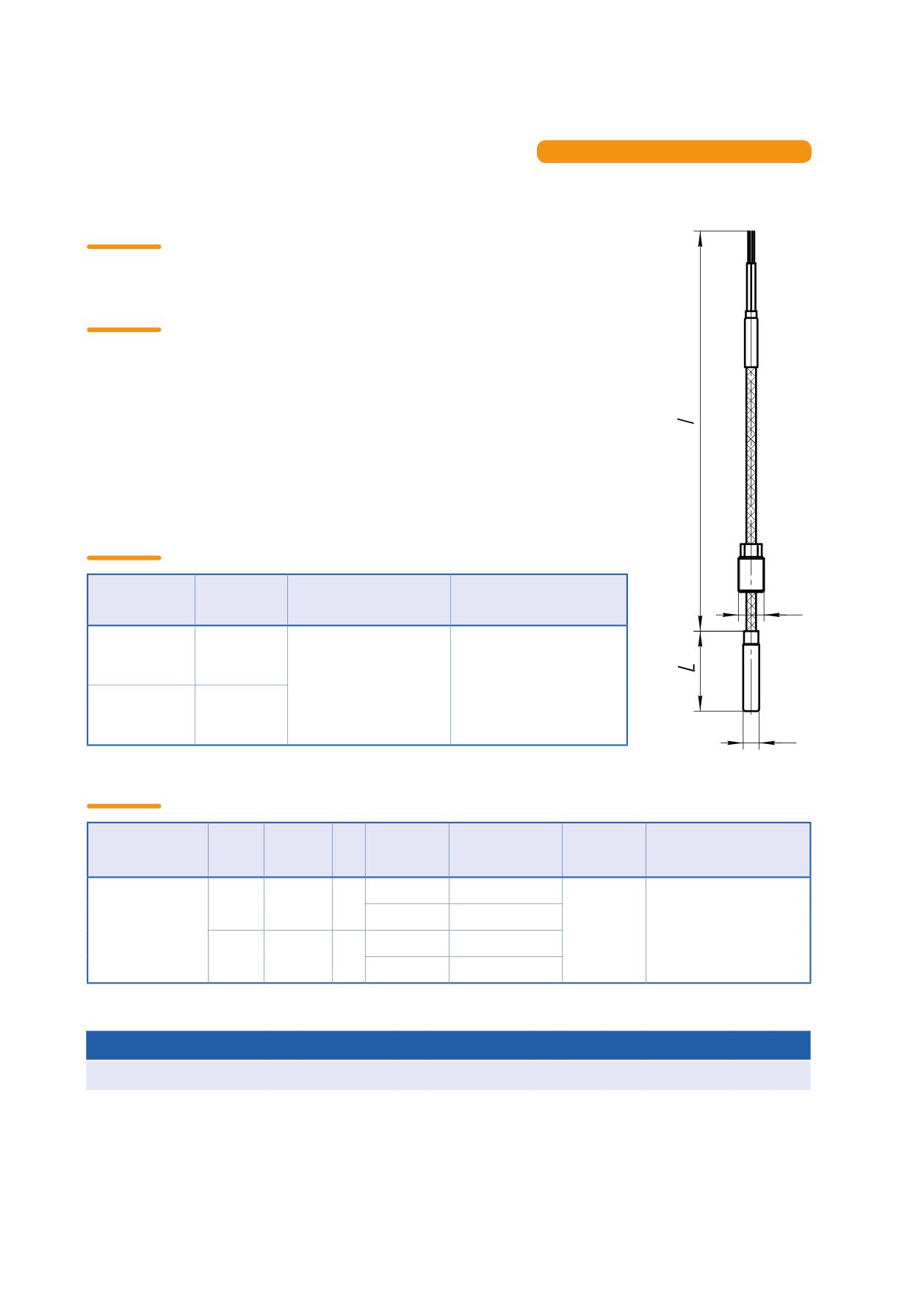

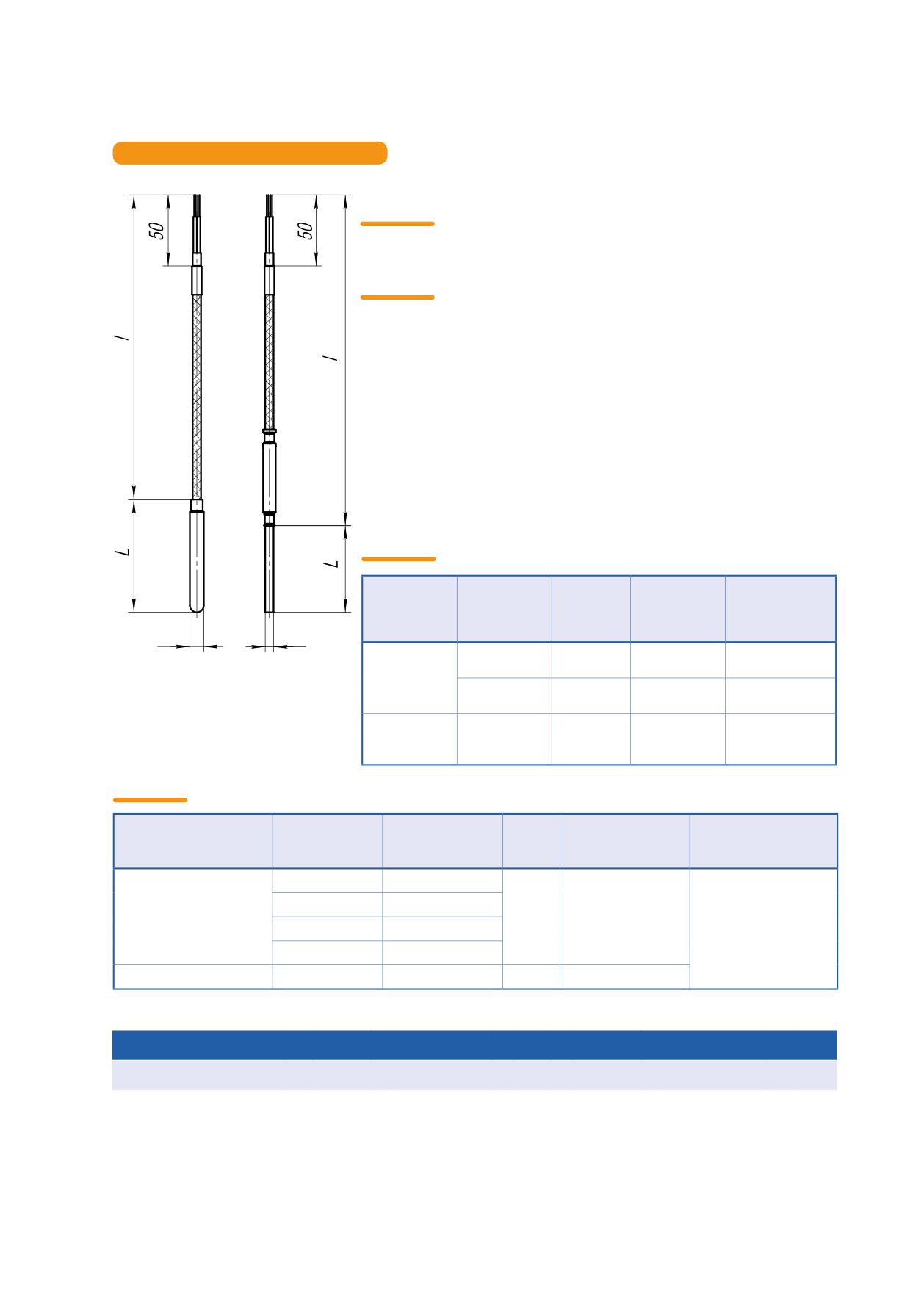

ТПС 301 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Поверхности твердых тел и подшипников, газообразные и жидкие

среды

Конструктивные особенности

ТПС 301, вариант А:

без клеммной головки, удлинительный кабель может быть с

оболочкой из оплетки, силикона или фторопласта.

ТПС 301, вариант Б:

без клеммной головки, монтажная часть которых выполнена из

гибкого кабеля КНМС-Н (кабель нагревостойкий с минеральной

изоляцией в стальной оболочке с никелевыми жилами)

Исполнения:

ТПС 301 - общепромышленное исполнение.

ТПС 301Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н10Т (С10) или латунь Л63 (Л)

Диапазоны измерений

Диапазон

Номинальная

Модифи-

Класс

рабочих

температура

НСХ

кация

допуска

темпе-

применения,

ратур, °С

°С

d

d

от -50

50М, 100М

B, C

150

ТПС 301

до 180

ТПС 301

ТПС 301

вариант А

50П, 100П,

от -50

вариант А

вариант Б

B, C

150

Pt100

до 200

ТПС 301

50П, 100П,

от -50

А, B, C

400

вариант Б

Pt100

до 500

Технические характеристики

Диаметр

Время

Длина

Длина

Модификация

арматуры, d,

термической

Схема

монтажной

удлинительного

мм

реакции, с

части, L, мм

провода, l, мм

5

10

6

12

60, 80, 100, 120,

ТПС 301 вариант А

3, 4

160, 200, 250,

5

10

от 500 до 5000

320

6

12

ТПС 301 вариант Б

4; 4,5; 5; 6

8

4

250 ÷ 20000

Пример обозначения при заказе

ТПС 301 Ехi

-

А

-

60/2000 С

-

6

-

С₁₀

-

100П/В4

-

П

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя,

4. Диаметр арматуры, d

вид взрывозащиты (при наличии)

5. Материал защитной арматуры (см. стр. 7)

2. Вариант изготовления (А или Б)

6. НСХ / класс допуска, схема соединений

3. Монтажная длина, L /

длина удлинительных проводов, l

7. Указание о поверке: П - с поверкой

Материал оболочки удлинительного провода:

Ф - фторопласт, С - силикон,

без литеры - в оплетке

107

назад в содержание

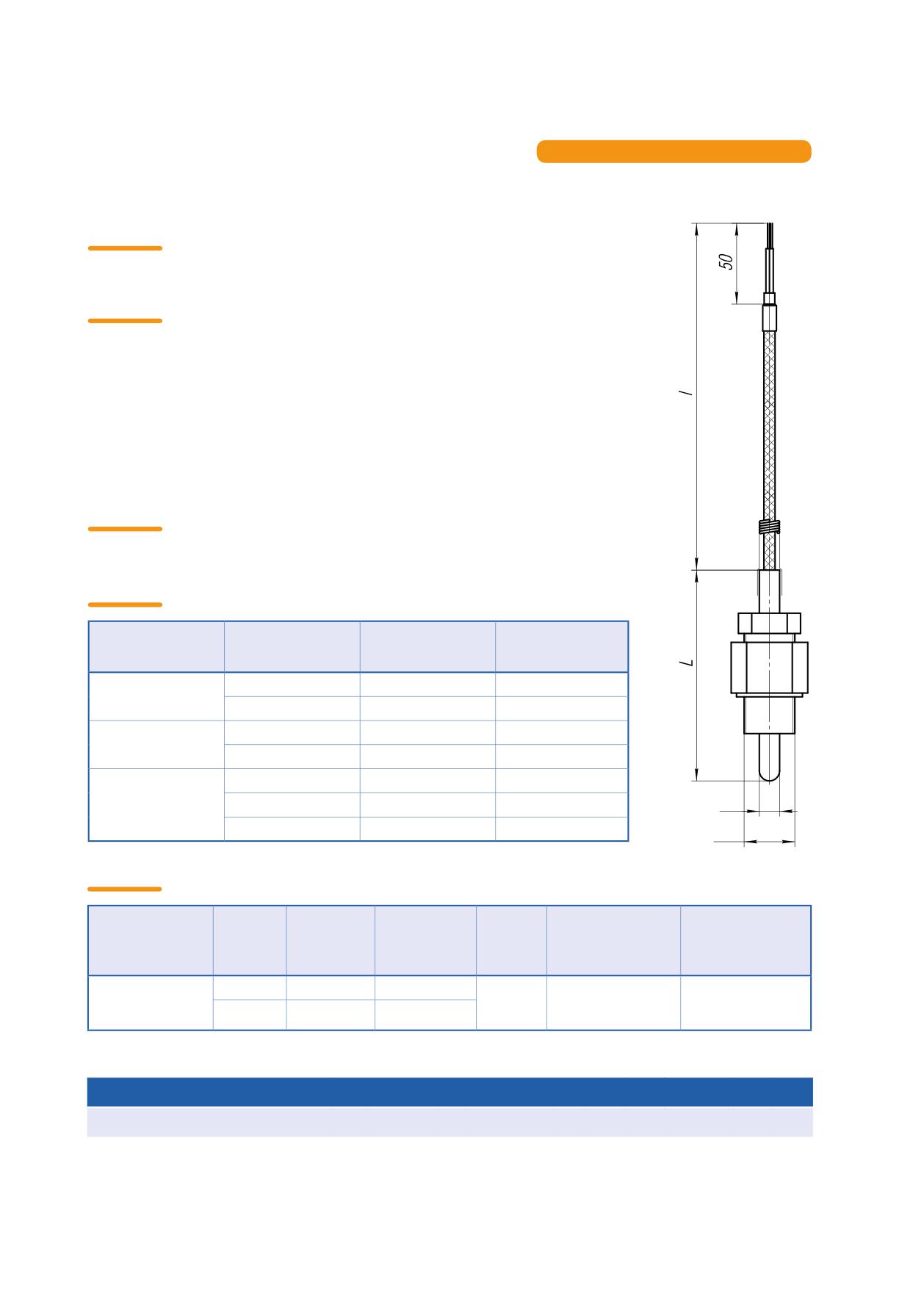

ТПС 302 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Поверхностные термопреобразователи сопротивления

Конструктивные особенности

Без клеммной головки, конструкция с подвижным штуцером М8×1 или

М12х1,5. Удлинительный кабель может быть с оболочкой из оплетки,

силикона или фторопласта

Исполнения:

ТПС 302 - общепромышленное исполнение.

ТПС 302Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н10Т (С₁₀) или латунь Л63 (Л)

Диапазоны измерений

Номинальная

Класс

Диапазон рабочих

НСХ

температура

допуска

температур, °С

D

применения, °С

50М, 100М

B, C

от -50 до 180

150

50П, 100П,

А, В, С

Pt100

d

Технические характеристики

Длина

Время

Материал

Модификация

d, мм

D

L

термической

Схема

удлинительного

арматуры

реакции, с

провода, l, мм

Л

8

5

М8×1

25

С₁₀

10

ТПС 302 (Exi)

3, 4

от 500 до 5000

Л

12

8

М12х1,5

30

С

15

10

Пример обозначения при заказе

ТПС 302 Ехi

-

30/1000 С

- М12х1,5 / 8

- Л

-

100П/В4

-

П

1

2

3

4

5

6

1. Тип, модификация, исполнения

3. Резьба штуцера, D /

термопреобразователя

диаметр защитной арматуры, d

2. Длина монтажной части L /

4. Материал защитной арматуры (см. стр. 7)

длина удлинительного провода, l,

5. НСХ/ класс допуска, схема соединений

и материал оболочки удлинительного провода:

Ф - фторопласт, С - силикон,

6. Указание о поверке: П - с поверкой

без литеры - в оплетке

108

назад в содержание

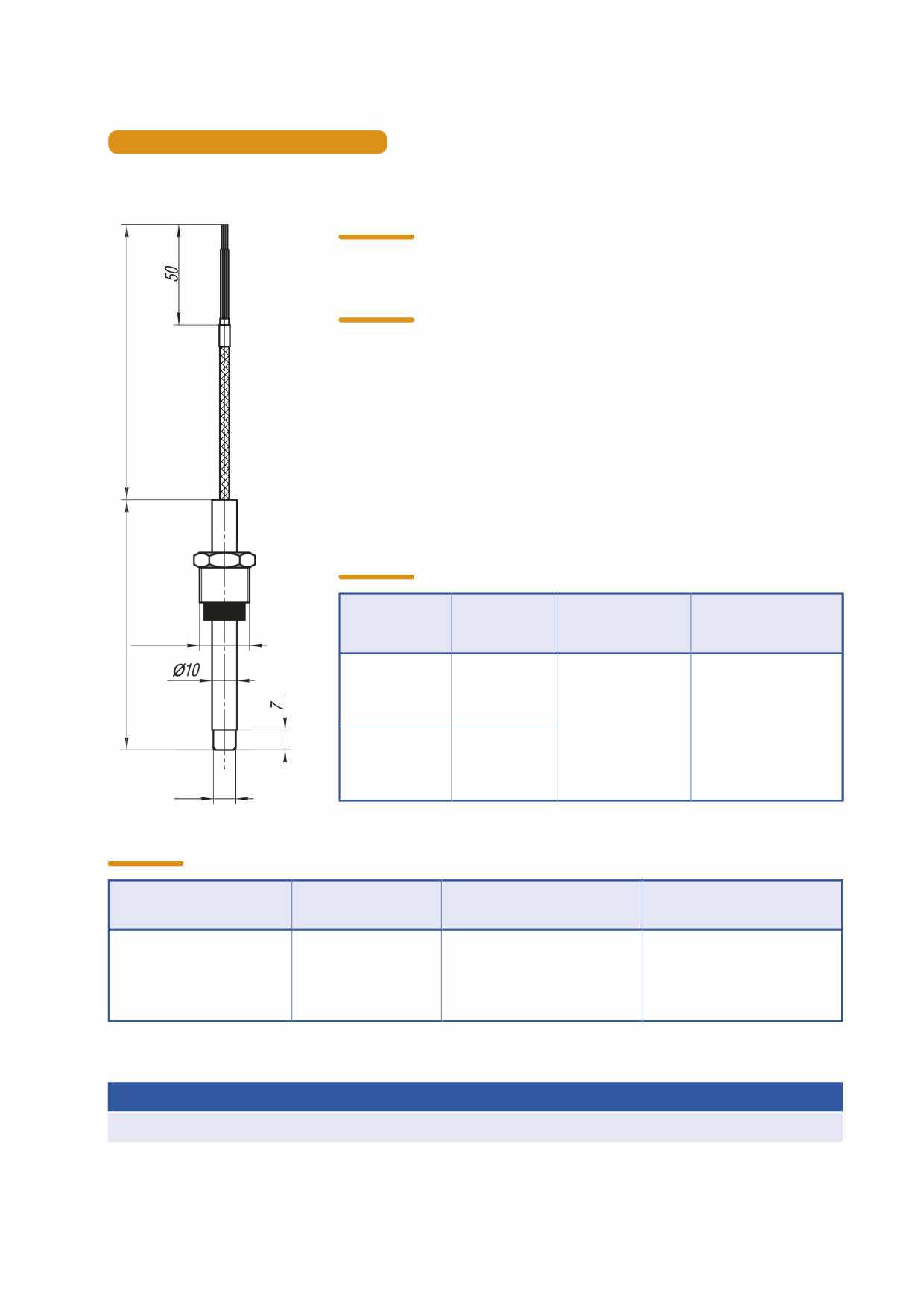

ТПС 303, 304 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Термопреобразователи сопротивления предназначены для

измерения температуры в термопластавтоматах, литьевых

и прессовых машинах, а также температур поверхностей

твердых тел

Конструктивные особенности

Без клеммной головки, монтажный элемент в виде гайки под

байонетное соединение.

Модификация ТПС 303 отличается от ТПС 304 тем,

что конструкция имеет жесткую часть lк из кабеля в

металлической оболочке.

При требовании дополнительной защиты удлинительный

провод может быть помещен в металлорукав

Исполнения:

ТПС 303, ТПС 304 - общепромышленное исполнение.

ТПС 304Exi, ТПС 304Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н10Т (С₁₀) или 10Х17Н13М2Т (С₁₃)

Диапазоны измерений

Диапазон

Номинальная

d+3

Модифи-

Класс

НСХ

рабочих

температура

кация

допуска

температур, °С

применения, °С

50М, 100М

А, B, C

от -50 до 180

150

d

d

ТПС 303

50П, 100П,

А, B, C

от -50 до 400

350

Pt100

50М, 100М

ТПС 303

ТПС 304

ТПС 304

50П, 100П,

А, B, C

от -50 до 180

150

Pt100

Гайки байонетные

Типоразмер

D, мм

Н, мм

D₁, мм

ГБ 7

7,2

15

11

ГБ 12

12,2

21

15

H

ГБ 15

15,2

21

18

Технические характеристики

Диаметр

Длина

Время

Модификация

арматуры,

Длина монтажной части, L, мм

Схема

удлинительного

термической

d, мм

провода, l, мм

реакции, с

ТПС 303 (Exi)

4; 4,5; 5

8

32,60, 80, 100, 120, 160, 200, 250, 320

5

12

3, 4

от 500 до 5000

ТПС 304 (Exi)

6

16

20, 25, 30

8

20

Пример обозначения при заказе

ТПС 303 Ехi

-

60/200/3000 Ф

-

ГБ12/ 4

- С₁₀

- Pt100/В4

-

П

1

2

3

4

5

7

1. Тип, модификация, исполнение

3. Типоразмер байонетной гайки / диаметр защитной арматуры, d

2. Монтажная длина, L / длина удлинительных проводов, l

4. Материал защитной арматуры (см. стр. 7)

Материал оболочки удлинительного провода:

5. НСХ / класс допуска, схема соединений

Ф- фторопласт, С - силикон, без литеры - в оплетке,

6. Указание о поверке: П - с поверкой

МР - металлорукав

109

назад в содержание

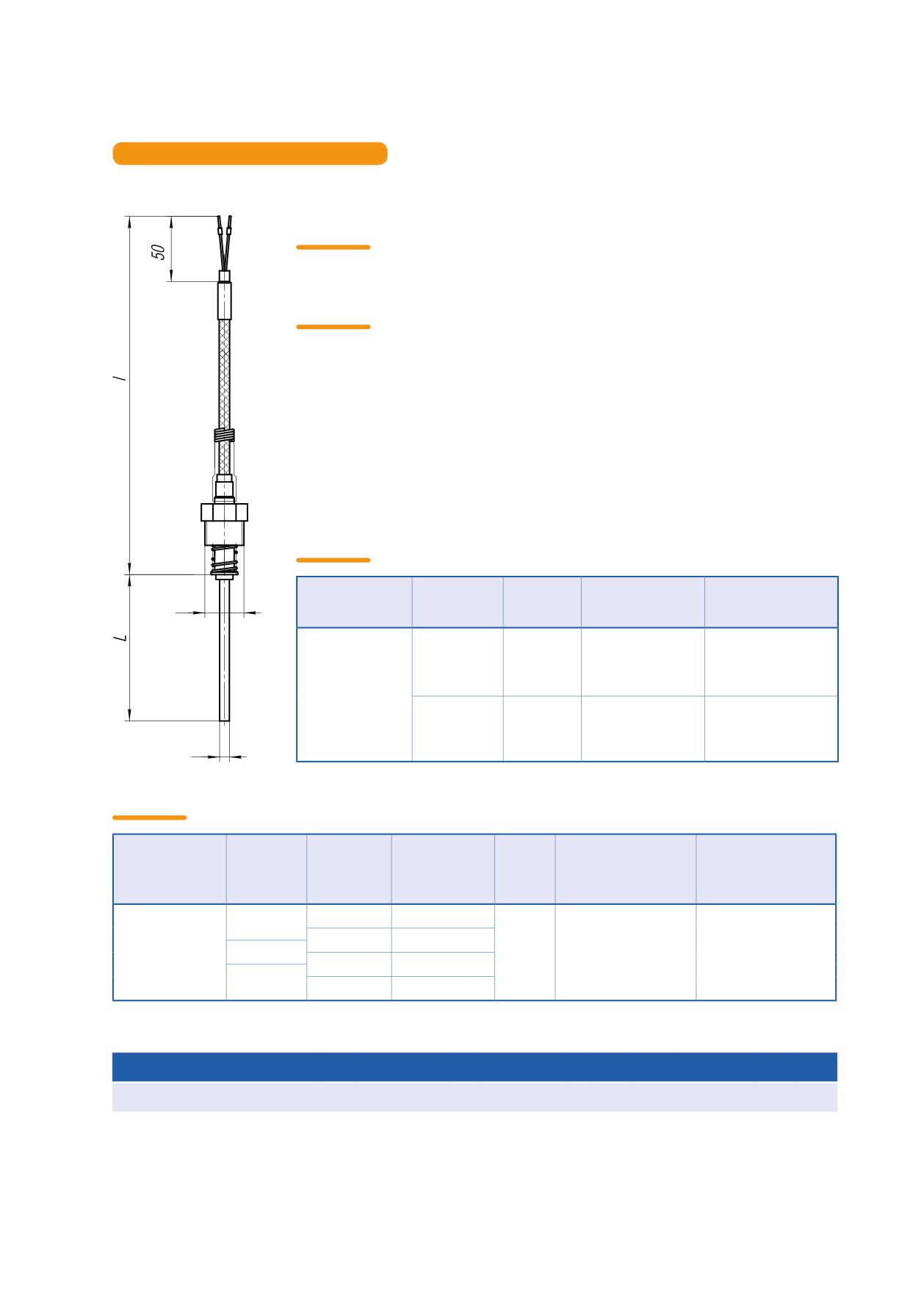

ТПС 305 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Погружные термопреобразователи сопротивления

Конструктивные особенности

Без клеммной головки, защитная арматура с передвижным штуцером

М16×1,5 или М20х1,5

Исполнения:

ТПС 305 - общепромышленное исполнение.

ТПС 305Exi - исполнение с взрывозащитой вида i (искробезопасная

электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н10Т (С₁₀)

Номинальное давление

Монтажные элементы рассчитаны на PN= 0,4 МПа

Диапазоны измерений

Диапазон

Номинальная

Класс

НСХ

рабочих

температура

допуска

температур, °С

применения, °С

A

от -50 до 120

90

50М, 100М

B, C

от -50 до 200

150

A

от -50 до 450

350

50П, 100П

B, C

от -50 до 600

450

АА

от -50 до 150

120

d

Pt100

A

от -50 до 300

250

B, C

от -50 до 600

450

D

Технические характеристики

Время

Рекомендуемая

Резьба

Диаметр

Длина

термической

длина

Модификация

штуцера,

арматуры,

Схема

удлинительного

реакции,

монтажной

D

d, мм

провода, l, мм

с

части, L, мм

М16×1,5

6

16

80, 100, 120,

ТПС 305 (Exi)

3, 4

160, 200, 250,

от 500 до 5000

М20×1,5

8

20

320

Пример обозначения при заказе

ТПС 305 Ехi

-

320/2500

- М20х1,5/8

- С₁₀

-

50П/В3

-

П

1

2

3

4

5

6

1. Тип, модификация, исполнение

4. Материал защитной арматуры (см. стр. 7)

термопреобразователя

5. НСХ/ класс допуска, схема соединений

2. Длина монтажной части, L /

6. Указание о поверке: П - с поверкой

длина удлинительных проводов, l

3. Резьба штуцера, D / диаметр защитной арматуры d

110

назад в содержание

ТПС 306 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Поверхностные термопреобразователи сопротивления

Конструктивные особенности

Без клеммной головки, защитная арматура с подпружиненным

штуцером М16×1,5 (М12х1,5; М20х1,5). При требовании дополнительной

защиты удлинительный провод может быть помещен в металлорукав

Исполнения:

ТПС 306 - общепромышленное исполнение.

ТПС 306Exi - исполнение с взрывозащитой вида i (искробезопасная

электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н10Т (С₁₀)

Диапазоны измерений

Диапазон

Номинальная

Класс

d

Модификация

НСХ

рабочих

температура

допуска

температур, °С

применения, °С

50М, 100М

А, B, C

от -50 до 180

150

ТПС 306

50П, 100П,

А, B, C

от -50 до 400

350

Pt100

D

Технические характеристики

Время

Рекомендуемая

Резьба

Диаметр

Длина

термической

длина

Модификация

штуцера,

арматуры,

Схема

удлинительного

реакции,

монтажной

D

d, мм

провода, l, мм

с

части, L, мм

4

8

М12×1,5

5

12

60, 80, 100, 120,

ТПС 306 (Exi)

М16×1,5

3, 4

от 500 до 5000

160, 200, 250, 320

6

16

М20×1,5

8

20

Пример обозначения при заказе

ТПС 306

-

60/2000 Ф

- М16х1,5/6

- С₁₀

-

100П/В3

-

П

1

2

3

4

5

6

1. Тип, модификация, исполнение

3. Резьба штуцера, D /

термопреобразователя

диаметр защитной арматуры d

2. Монтажная длина, L /

4. Материал защитной арматуры (см. стр. 7)

длина удлинительных проводов, l,

5. НСХ/ класс допуска, схема соединений

и материал оболочки удлинительного провода:

Ф- фторопласт, С - силикон, без литеры -

6. Указание о поверке: П - с поверкой

в оплетке, МР - провод в металлорукаве

111

назад в содержание

ТПС 307 (Exi)

ТУ 4211-042-39375199-17

Область применения

Термопреобразователи предназначены для измерения температуры

пищевых продуктов при их производстве и стерилизации

Конструктивные особенности

Без клеммной головки,малоинерционные. Защитная арматура с острием

Исполнения:

ТПС 307 - общепромышленное исполнение.

ТПС 307Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н1ОТ (С₁₀)

Время термической реакции не превышает 10 секунд

@10

Диапазоны измерений

l

Диапазон

Номинальная

Класс

нсх

рабочих

температура

допуска

температур,⁰С

применения,⁰С

S0M, 100М

В,С

от-50 до 180

150

son, 100n,

А,В,С

Pt100

d

Технические характеристики

Рекомендуемая

Длина

Диаметр

Класс

Модификация

нсх

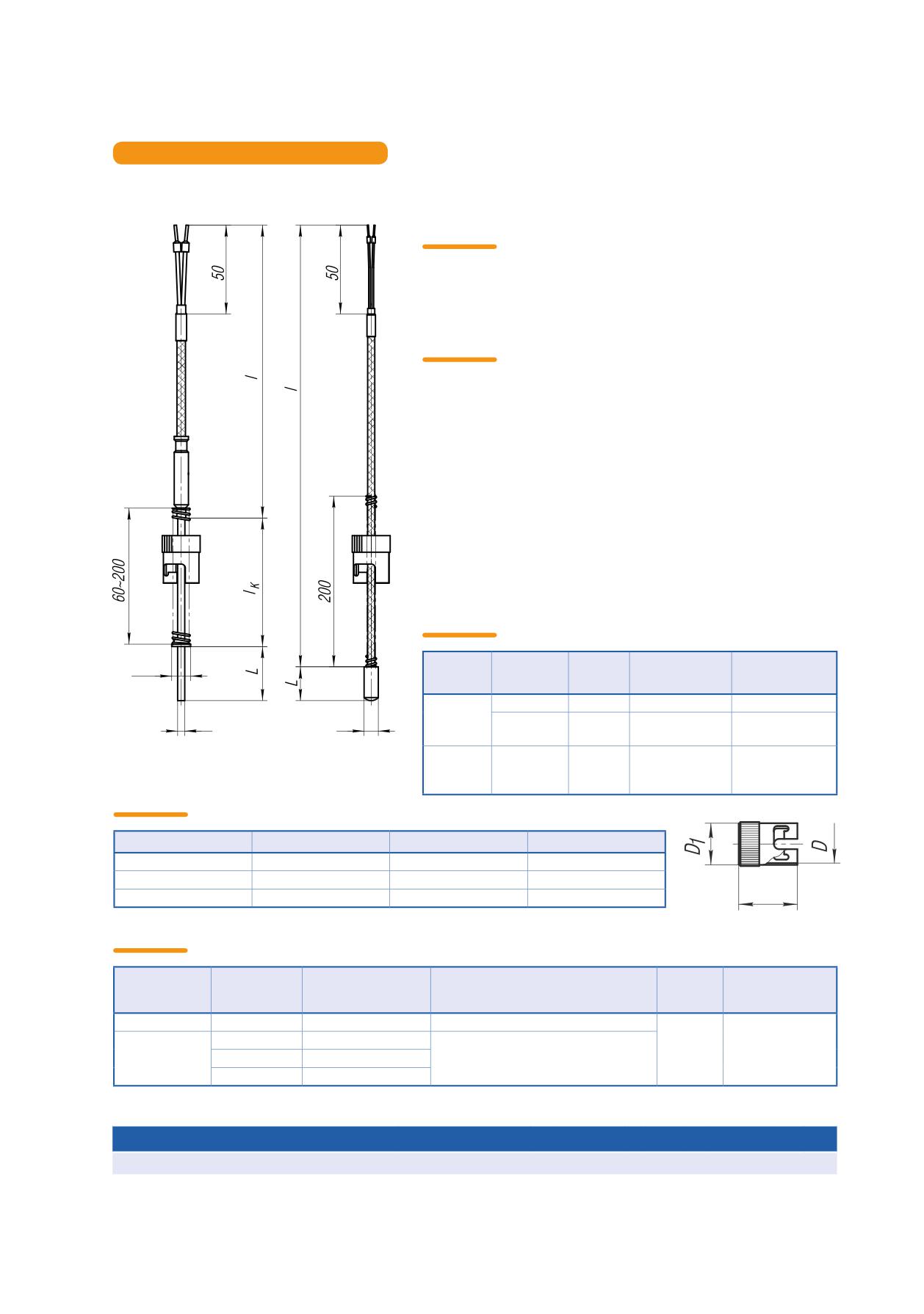

Схема

длина монтажной

удлинительного

арматуры,

допуска

части,L,мм

провода, l,мм

d,мм

50М,

в,с

100М

ТПС 307 (Exi)

3,4

60,80,100,120

ОТ 500 ДО 5000

4;5

50n,

100П,

А,В,С

Pt100

Пример обозначения при заказе

ТПС 307

-

1ОО/2000С

-

4

- С₁₀

-

1ООМ/В4

-

П

1

2

3

4

5

6

1. Тип,модификация,исполнение

3. Диаметр защитной арматуры,d

термопреобразователя

4. Материал защитной арматуры (см. стр. 7}

2. Монтажная длина,L /

длина удлинительных проводов,l,

5. НСХ/ класс допуска,схема соединений

и материал оболочки удлинительного провода:

6. Указание о поверке: П - с поверкой

Ф- фторопласт,С - силикон

назад в содержание

112

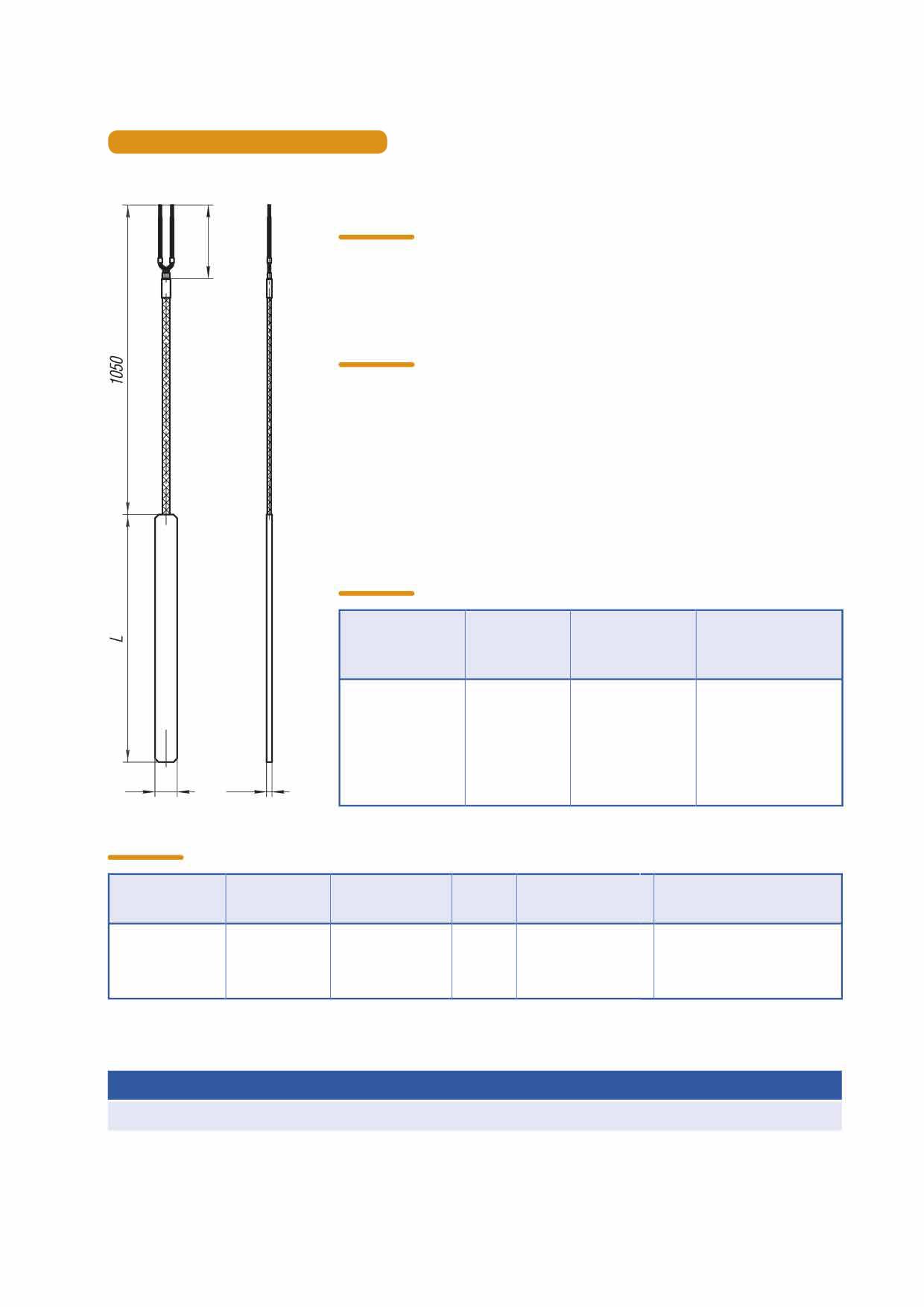

ТПС 308 (Exi)

ТУ 4211-042-39375199-17

Область применения

Измерение температуры обмоток электрических машин и

поверхностей твердых тел в условиях повышенной вибрации

производственных агрегатов

Конструктивные особенности

Без клеммной головки,малоинерционные,герметичные.

Материал защитного чехла:

термоусадочная трубка.

Исполнения:

ТПС 308 - общепромышленное исполнение.

ТПС 308Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Время термической реакции не превышает 8 секунд

Диапазоны измерений

Диапазон

Номинальная

Класс

Модификация

рабочих

температура

допуска

температур,⁰С

применения,⁰С

S0M, 100М

в.с

от-50 до 120

90

в

2,2

Технические характеристики

Ширина пластины,

Рекомендуемая длина

Модификация

нсх

Класс допуска

Схема

В,мм

монтажной части, L,мм

ТПС 308 (Exi)

S0M,100М

в.с

3,4

10-20*

100,250

* - Стандартная ширина пластины 1 О мм, остальные размеры изготавливаются по согласованию с заказчиком

Пример обозначения при заказе

ТПС 308 Exi

-

250/1ООО

-

1О

-

1ООМ/В4

-

П

1

2

3

4

5

1. Тип,модификация,исполнение

3. Ширина пластины В

термопреобразователя

4. НСХ/Класс допуска,схема соединений

2. Монтажная длина,L /

длина удлинительного провода l

5. Указание о поверке: П - с поверкой

113

назад в содержание

ТПС 309 (Exi)

ТУ 4211-042-39375199-17

Область применения

Поверхностные термопреобразователи сопротивления

Конструктивные особенности

--

Без клеммной головки, малоинерционные. Защитная арматура с

уменьшенной площадкой в зоне измерения и подпружиненным

штуцеромМ20х1,5.

Исполнения:

ТПС 309 - общепромышленное исполнение.

S22

ТПС 309Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н

1

/

1

ОТ (С 10⁾

Время термической реакции не превышает 12 секунд

--

'==

;:,

'

Номинальное давление

М20х1,5

Монтажные элементы рассчитаны на PN=0,1МПа

'

' ::f;; '

Диапазоны измерений

Номинальная

Диапазон

Класс

температура

нсх

рабочих

допуска

применения,

@10

температур, ⁰С

ос

f'-...._

S0M, 100М

в,с

от-50 до 180

150

son, 100n,

В, С

@9

Pt100

Технические характеристики

Рекомендуемая длина

Длина удлинительного

Модификация

С хема

монтажной части, L, мм

провода, l, мм

60, 80, 120, 160, 200, 250,

ТПС 309 (Exi)

3,4

ОТ 500 ДО 5000

320,400, 500

Пример обозначения при заказе

ТПС 309 Exi

-

250/2000

- М20х1,5

- С₁₀

-

П

-

1ООМ/С4

1

2

3

4

5

6

1. Тип, модификация, исполнение

4. Материал защитной арматуры (см. стр. 7)

термопреобразователя

5. НС Х/ класс допуска, схема соединений

2. Монтажная длина, L /

6. Указание о поверке: П - с поверкой

длина удлинительных проводов, l

3. Резьба штуцера, D

114

назад в содержание

ТПС 310 (Exi)

ТУ 4211-042-39375199-17

Область применения

Измерение температуры поверхности твердых тел

Конструктивные особенности

Без клеммной головки,малоинерционные. Защитная арматура с

уменьшенной площадкой в зоне измерения,штуцером М20х1,5 и

--

уплотнительным кольцом из силиконовой резины

Исполнения:

ТПС 310- общепромышленное исполнение.

ТПС 31OExi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н1ОТ (С₁₀).

Время термической реакции не превышает 12 секунд

Диапазоны измерений

Диапазон

Номинальная

Класс

нсх

рабочих

температура

-.J

М20х1,5

допуска

температур,⁰С

применения,⁰С

SOM, 100М

в.с

от-50 до 180

1 50

son, 100n,

в.с

Pt100

@9

Технические характеристики

Рекомендуемая длина

Длина удлинительного

Модификация

Схема

монтажной части,L,мм

провода,l,мм

60,80,120,160,200,

ТПС 310 (Exi)

3,4

От 500 до 5000

2 50,320,400, 500

Пример обозначения при заказе

ТПС 31О Exi

-

400/1600

-

М20х1,5

- С₁₀

-

1ООМ/83

-

П

1

2

3

4

5

6

1. Тип,модификация,исполнение

4. Материал защитной арматуры (см. стр. 7)

термопреобразователя

5. НСХ/ класс допуска,схема соединений

2. Монтажная длина,L /

6. Указание о поверке: П - с поверкой

длина удлинительных проводов,l

3. Резьба штуцера,D

115

назад в содержание

ТПС 311 (Ехi)

ТУ 4211-042-39375199-17

Область применения

Термопреобразователи сопротивления общего назначения

Конструктивные особенности

Без клеммной головки, защитная арматура со штуцером М20×1,5

Исполнения:

ТПС 311 - общепромышленное исполнение.

ТПС 311Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н10Т (С₁₀) или 08Х13 (С₀₀)

Номинальное давление

Монтажные элементы рассчитаны на PN= 6,3 МПа

Диапазоны измерений

Диапазон

Номинальная

Класс

M20х1,5

НСХ

рабочих

температура

допуска

температур, °С

применения, °С

A

от -50 до 120

90

50М, 100М

B, C

от -50 до 180

150

A

от -50 до 450

350

50П, 100П

B, C

от -50 до 600

450

A

от -50 до 300

250

Pt100

d

B, C

от -50 до 600

450

Технические характеристики

Диаметр

Время

Рекомендуемая

Длина

Модификация

арматуры,

термической

Схема

длина монтажной

удлинительного

d, мм

реакции, с

части, L, мм

провода, l, мм

6

16

80, 100, 120, 160,

ТПС 311 (Exi)

3, 4

от 500 до 5000

200, 250, 320

8

20

Пример обозначения при заказе

ТПС 311 Ехi

-

160/2500

- М20х1,5/8

- С₁₀

-

50П/В4

-

П

1

2

3

4

5

6

1. Тип, модификация, исполнение

4. Материал защитной арматуры (см. стр. 7)

термопреобразователя

5. НСХ/ класс допуска, схема соединений

2. Монтажная длина, L /

длина удлинительных проводов, l

6. Указание о поверке: П - с поверкой

3. Резьба штуцера, D/ диаметр защитной арматуры d

116

назад в содержание

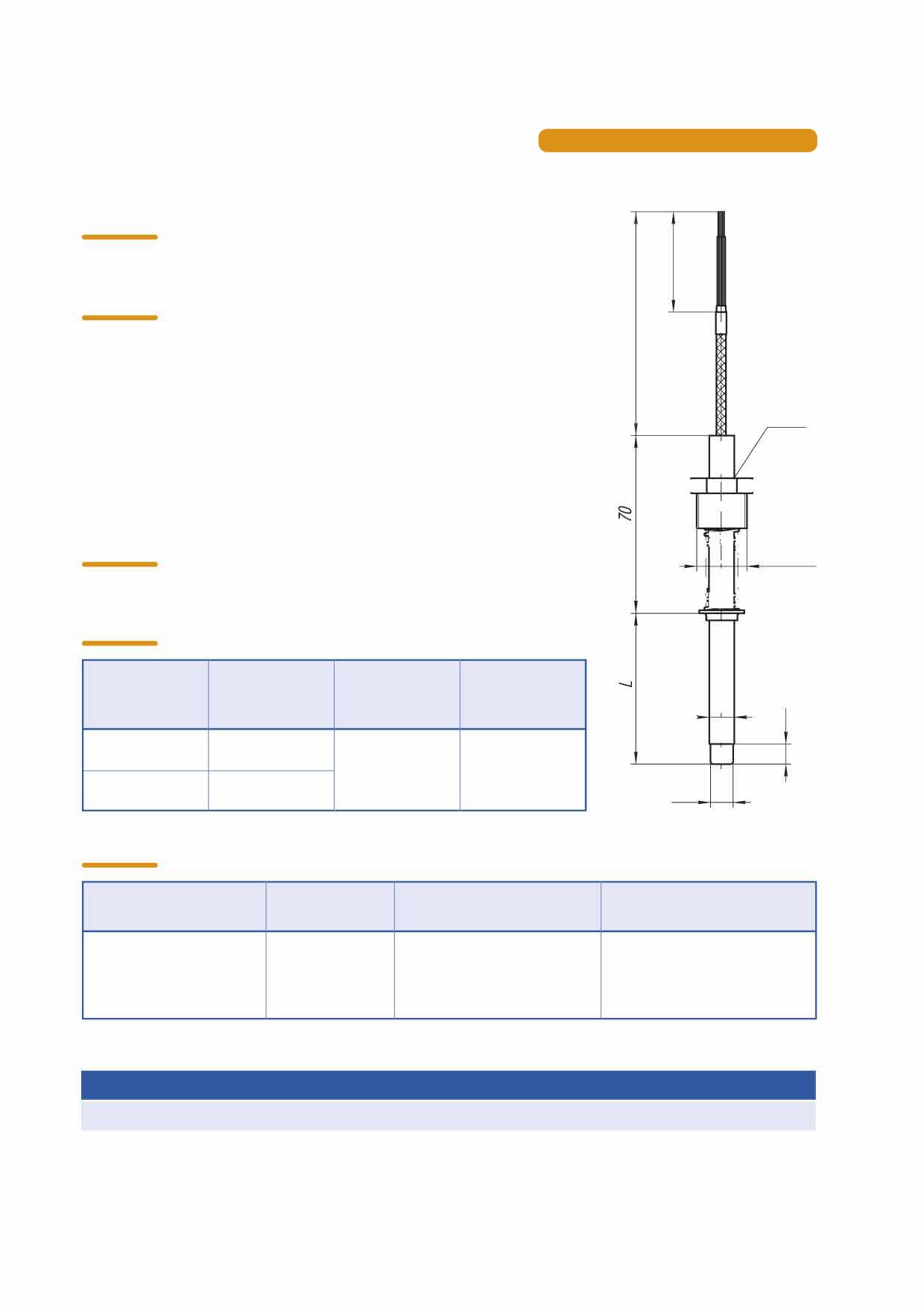

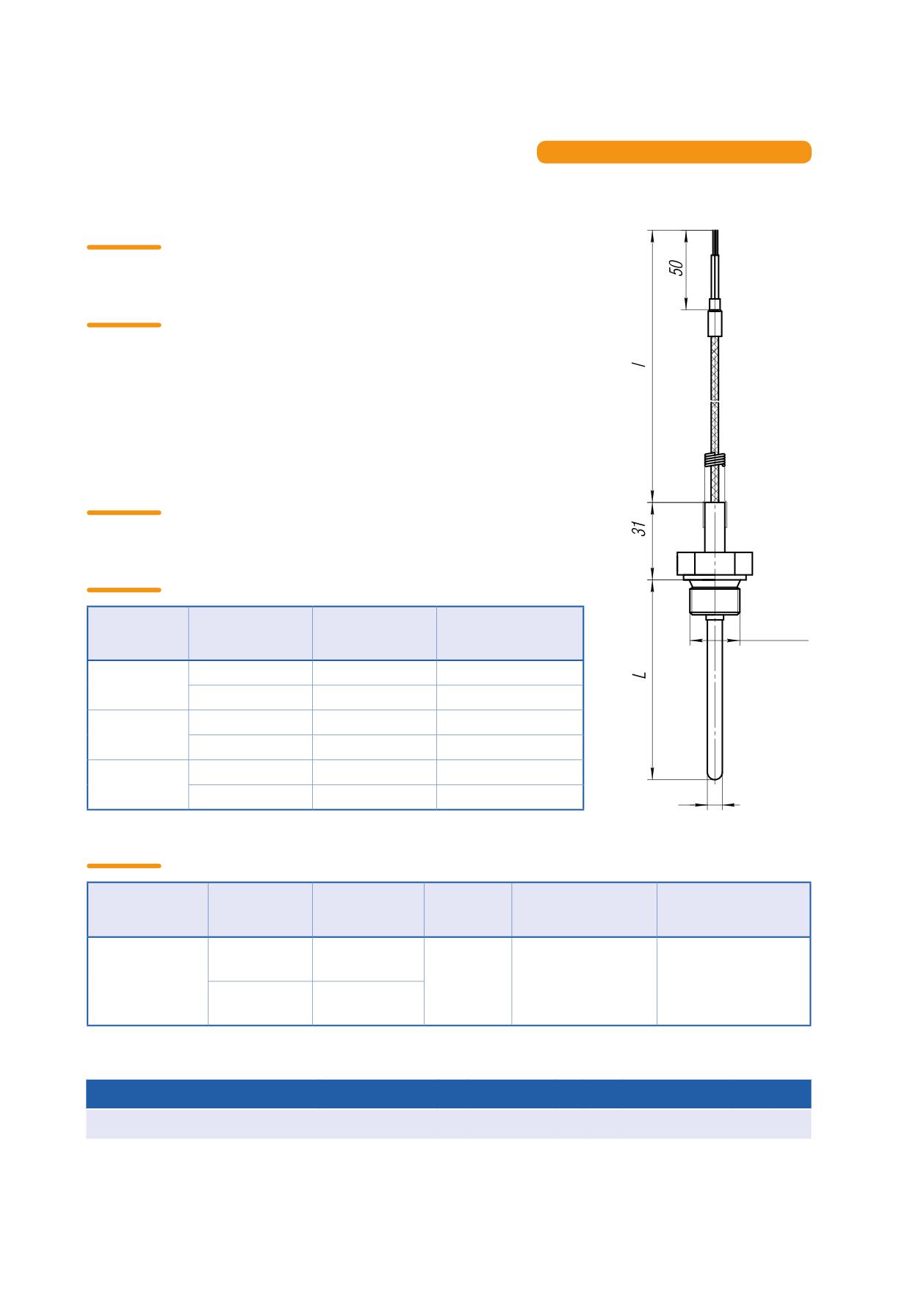

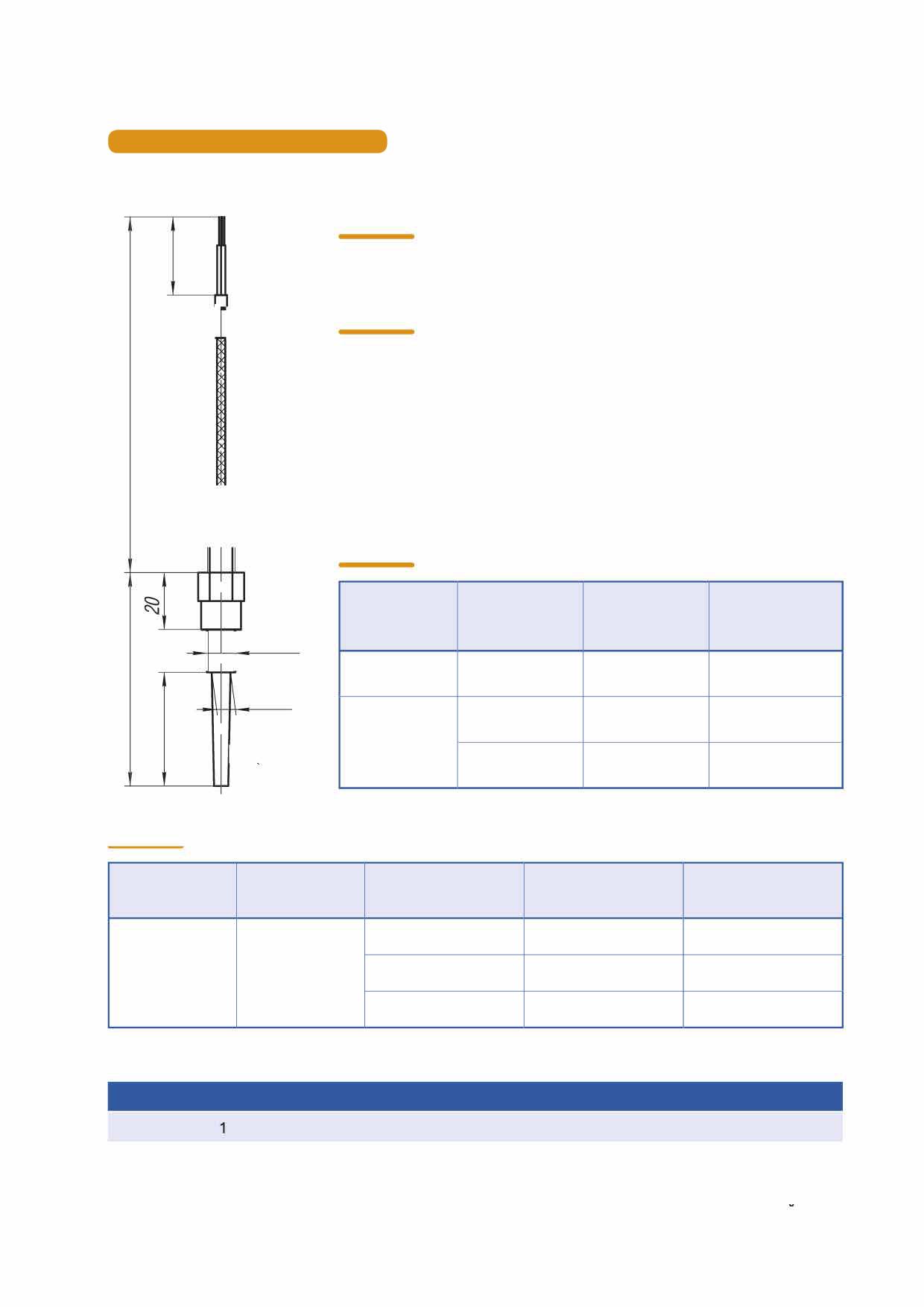

ТПС 312 (Exi)

ТУ 4211-042-39375199-17

Область применения

Измерение температуры рабочей зоны термопластавтоматов типа

"KuASY"

Конструктивные особенности

1·

1

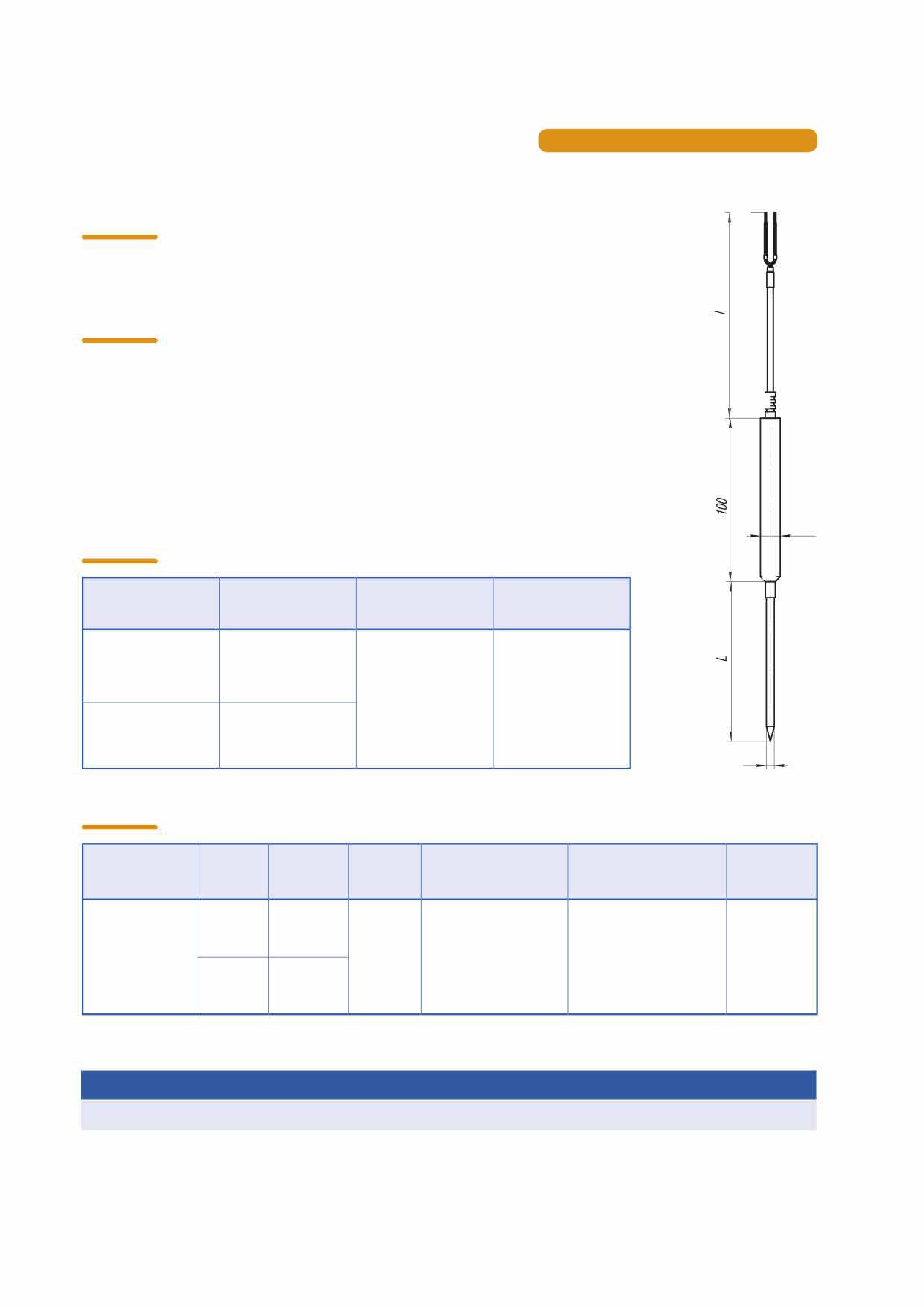

Без клеммной головки, защитная арматура

с конусообразной монтажной частью.

Исполнения:

-

ТПС 312 - общепромышленное исполнение.

ТПС 312Exi - исполнение с взрывозащитой вида i

(искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:

сталь 12Х18Н1ОТ (С₁₀) или латунь Л63 (Л)

Время термической реакции не превышает 16 секунд

m

Диапазоны измерений

Диапазон

Номинальная

Класс

нсх

рабочих

температура

допуска

температур, ⁰С

применения, ⁰с

1

11

M1Dx1

1

11

100П

в.с

от-50 до 350

300

-

(l}б,б

А

от-50 до 300

250

-..J

Pt100

, С> 1:50

в.с

от-50 до 350

300

Технические характеристики

Длина

Длина монтажной

Модификация

Схема

удлинительных

части, L, мм

Размер 11 , ^мм

проводов, l, мм

40

75

800

тпс 312

3,4

65

100

1000

40

75

1000

Пример обозначения при заказе

ТПС 312 Exi

-

40/800

-

6,6

- Л

-

100П/В4

-

П

2

3

4

5

6

1. Тип, модификация, исполнение

4. Материал защитной арматуры (см. стр. 7)

термопреобразователя

5. НСХ/ класс допуска, схема соединений

2. Длина монтажной части, L/

6. Указание о поверке: П - с поверкои

длина удлинительных проводов, l

З. Резьба штуцера, D/ диаметр защитной арматуры d

117

назад в содержание

ПРЕОБРАЗОВАТЕЛИ

ИЗМЕРИТЕЛЬНЫЕ

Аналоговые преобразователи ПИ С и ПИ Т

Цифровые VME и VME-Exi

Преобразователи измерительные типа ПИ С, ПИ Т

Измерительные преобразователи (ПИ) предназначены для преобразования термоэлектро-

движущей силы термоэлектрических преобразователей (ТП) по ГОСТ 6616 в исполнениях ПИ Т,

ПИ Т Ехi и сопротивления термопреобразователей сопротивления (ТС) по ГОСТ

6651 в

исполнениях ПИ С, ПИ С Ехi в унифицированный выходной сигнал 4-20 мА постоянного тока,

пропорциональный измеряемой температуре

Преобразователи измерительные программируемые типа VME, VME-Exi

Измерительные преобразователи VME, VME-Exi предназначены для комплектации АСУ технологических

процессов. Основной их функцией является преобразование входного сигнала первичного

температурного датчика в унифицированный выходной сигнал: он может представлять собой

как постоянный ток, так и код цифрового протокола передачи данных HART (коммуникационный

стандарт для современных зарубежных промышленных датчиков) и передача его на следующий

уровень системы

Дополнительные функции:

Оперативная смена НСХ и диапазона измерений

Периодическая самодиагностика состояния в процессе работы

Периодическая диагностика состояния первичного преобразователя

Оповещение системы о неисправностях и аварийных режимах работы

Модификации программируемых преобразователей:

Код

Описание модификации

100

Выход 4-20 мА

102

Выход 4-20 мА, гальваническая развязка, Exi

103

Выход 4-20 мА, HART-протокол

104

Выход 4-20 мА, гальваническая развязка, HART-протокол

Выход 4-20 мА, гальваническая развязка, HART-протокол,

105

взрывозащита Exi

118

назад в содержание

(Exi)

4211-033-39375199-10

Назначение

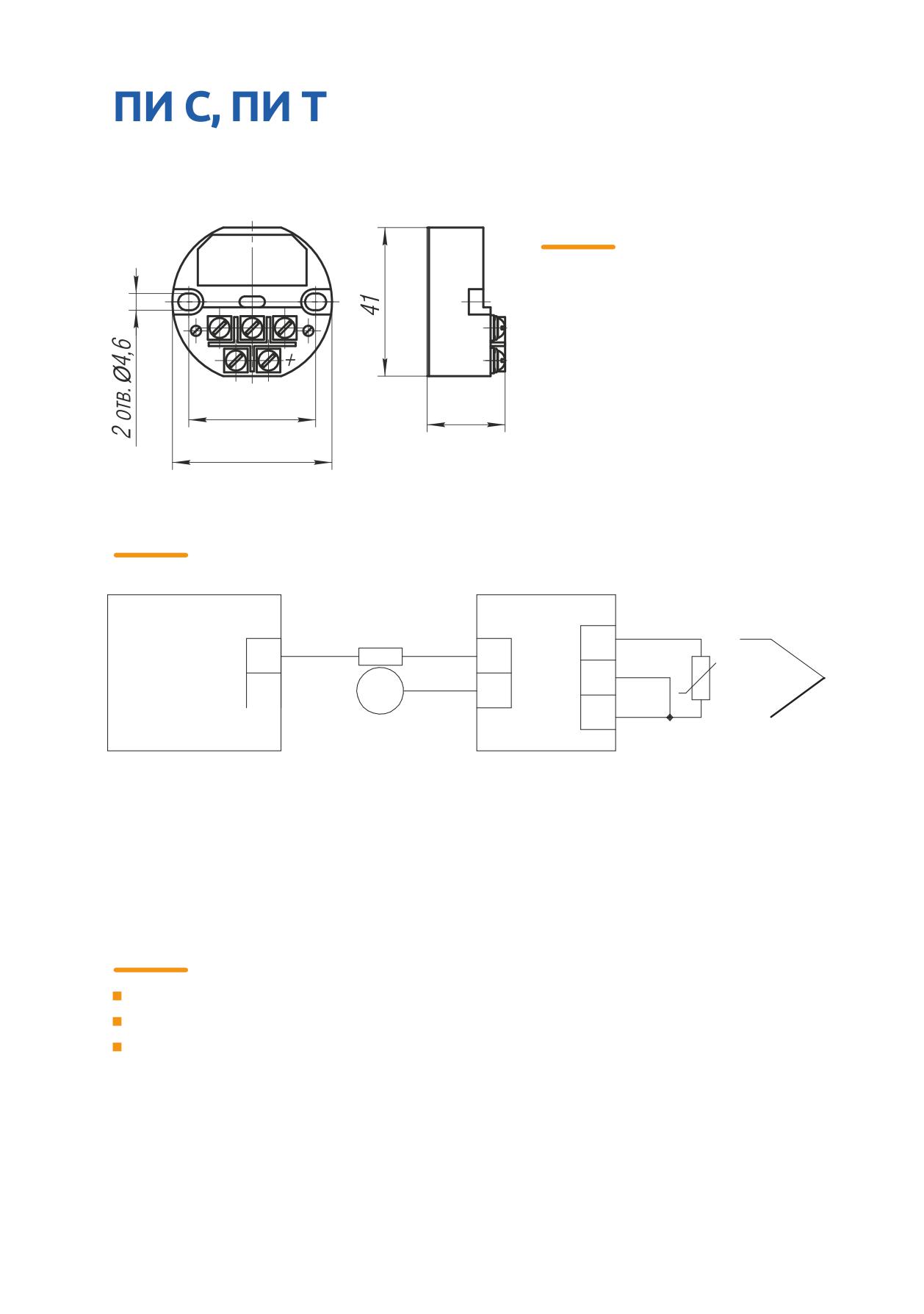

Аналоговые преобразователи ПИ С

и ПИ Т имеют жестко заданные

диапазоны измерения температур

согласно таблице на стр. 133

35

21,5

Ø44

ÏÈ

RÍ

+

1

+

Áëîê

+

4

2

ïèòàíèÿ

- mA

5

-

3

-

Ïîäêëþ÷åíèå ïåðâè÷íûõ ïðåîáðàçîâàòåëåé

è âûõîäíûõ öåïåé ê ÏÈ

йчивость

ейст

Виброустойчивость - группа N3 по ГОСТ Р 52931

Устойчивы к воздействию температуры окружающего воздуха от - 50 до +70 °С

Устойчивы к воздействию атмосферного давления в диапазонах, установленных

для группы исполнения Р1 по ГОСТ Р 52931

119

назад в содержание

содержание      ..     4      5      6      7     ..
